KASUTUSJUHEND MaxStream MR8300 LINKSYS

Kolmesageduslik silmusvõrgu Wi-Fi ruuter, AC2200

MR8300

Sisukord

Toote ülevaade 3

Ülaltvaade/Altvaade 3

Tagasi 5

Külg 6

Abi 7

Kust leida lisaabi? 7

Seadistamine 9

Vajalikud tegevused 9

Linksyse kodu tervikliku Wi-Fi süsteemi seaded 13

Linksyse rakendusse sisselogimine 13

Esipaneel 14

Seadmed 15

Seadmete üksikasjade vaatamine või muutmine 16

Wi-Fi seaded 17

Täpsemad seaded 18

Ühendage seade WPS-iga 19

Külalise juurdepääs 20

Kiirustest 21

Vanemlik järelevalve 22

Seadmete tähtsuse järjekorda seadmine 23

Teated 24

Ruuteri haldamine 25

Täpsemad seaded 27

Internetiseaded 27

Pordi seaded 28

Wi-Fi MAC-filtrid 29

Minu konto 30

Tagasiside 31

Abi 32

Ühenduge otse oma ruuteriga 33

Ruuteri parool 34

Kuidas taastada ruuteri tehasesätted 35

Tehnilised andmed 36

Linksys MR8300 36

Keskkondlik 36

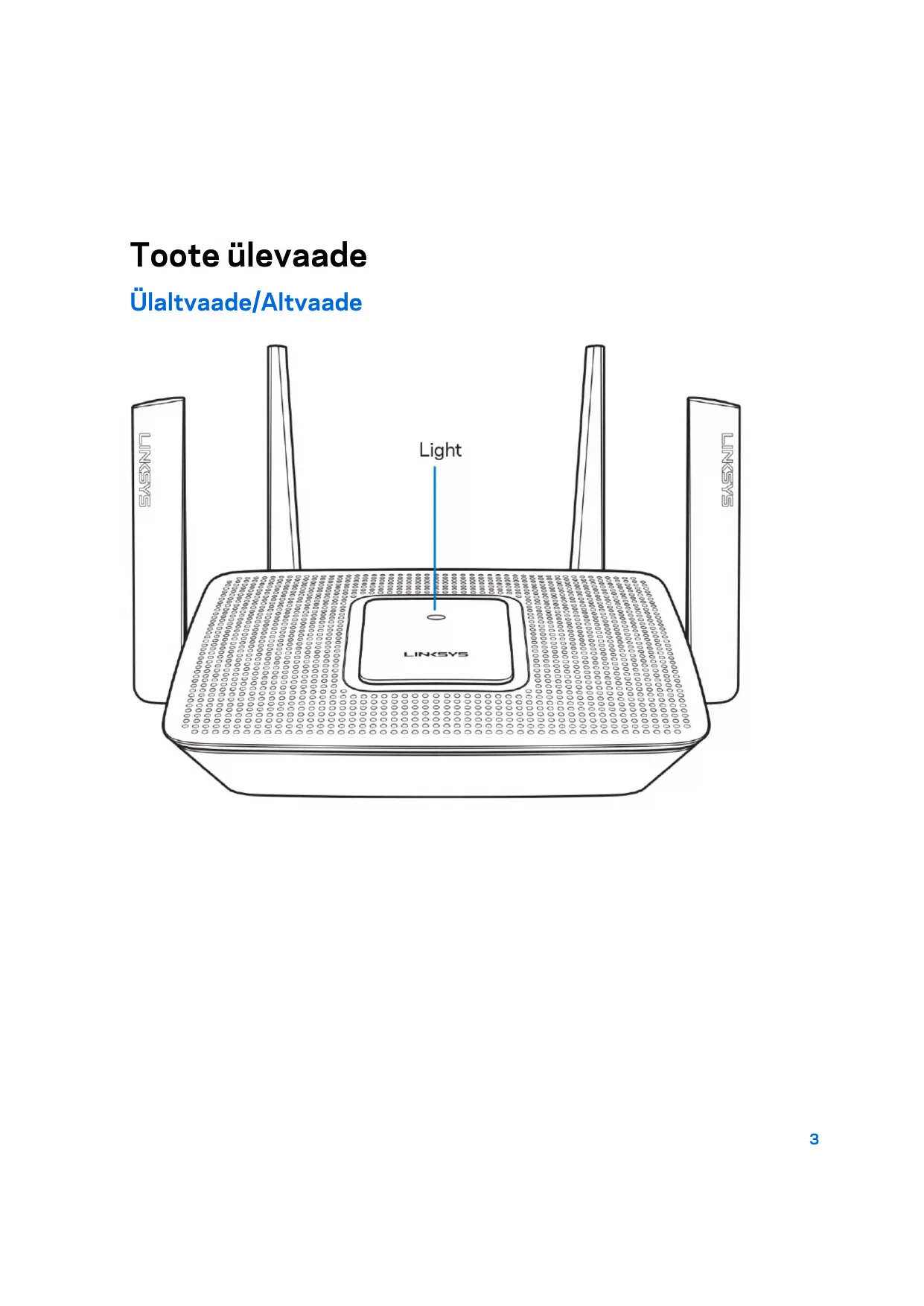

Toote ülevaade

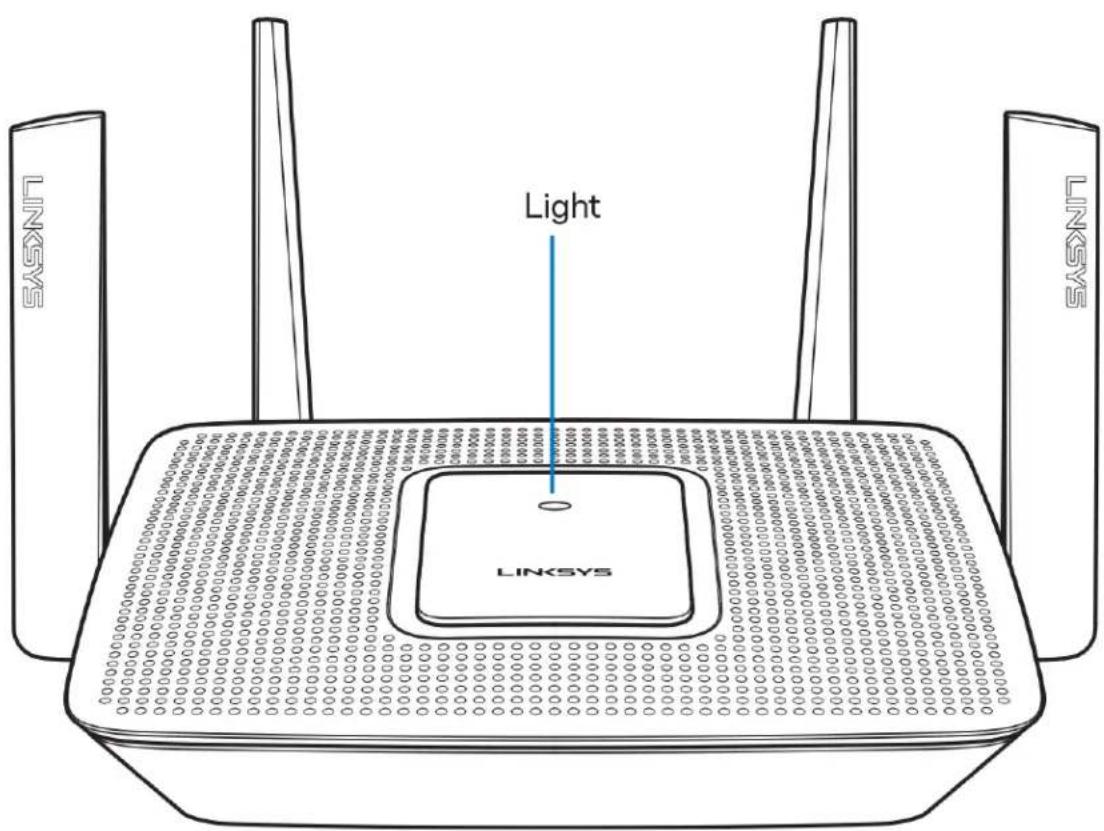

Ülaltvaade/Altvaade

Ruuteri peal asuv tuli annab teavet ruuteri töö kohta.

Tavapärane kasutus

Tule kirjeldus Staatus
Sinine (vilgub)	KäivitamineOodake, kuni ruuter lõpetab käivitumise.
Lilla	Seadistamiseks valmisSeadistamise lõpetamiseks avage Linksys rakendus.
Lilla (vilgub)	Seadistamine on pooleliJärgige rakenduses esitatud juhiseid.
Sinine	Internetti ühendatudRuuter on võrgus, kõik on hästi.
Punane	Internetti poleEi ole võrgus, pöörduge seoses teenuse katkestustega Internetiteenuse pakkuja poole.
Punane (vilgub)	Ei ole modemiga ühendatudVeenduge, et teie ruuter oleks modemiga kindlalt ühendatud.

WPS

Sinine (vilgub) Paarimine alustatud
Kollane (vilgub) Paarimine nurjus
Sinine Paarimine õnnestus

Tagasi

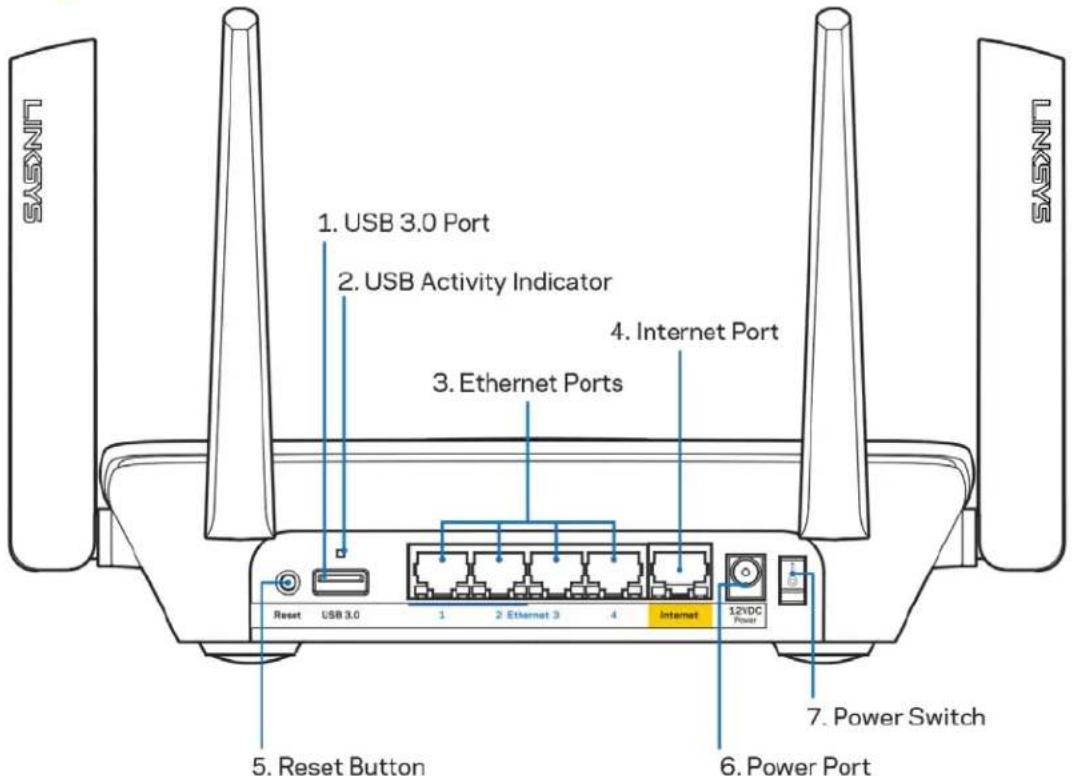

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

USB 3.0 port (1) - ühendage USB-draivid ja jagage neid oma võrgus või internetis.

Märkus! See port on tulevaste võimaluste jaoks ja võib vajada saadavale tulles püsivara värskendust.

USB aktiivsuse näidik (2) - tuled näitavad andmete edastamist välisesse seadmesse / välisest seadmest.

Etherneti pordid (3) - ühendage Etherneti kaablid nende siniste gigabitiste (10/100/1000) portide ja teie võrgus olevate juhtmega seadmetega.

Märkus - parima tulemuse saavutamiseks kasutage Etherneti portide ühendamiseks CAT5e või suurema kiirusega kaableid.

Internetiport (4) - ühendage Etherneti kaabel selle kollase gigabitise (10/100/1000) pordi ja lairibavõrgu kaabliga / DSL-iga või valguskaablimodemiga.

Märkus - parima tulemuse saavutamiseks kasutage internetipordi ühendamiseks CAT5e või suurema kiirusega kaablit.

Lähtestusnupp (5)— Ruuteri lähtestamiseks tehasesätetele vajutage ja hoidke all, kuni ruuteril olev tuli vilgub punaselt. Tuli muutub püsivalt punaseks ja seejärel kustub.

Toiteport (6) - ühendage kaasasolev vahelduvvooluadapter.

Toitelüliti (7) - ruuteri sisselülitamiseks vajutage | (sees).

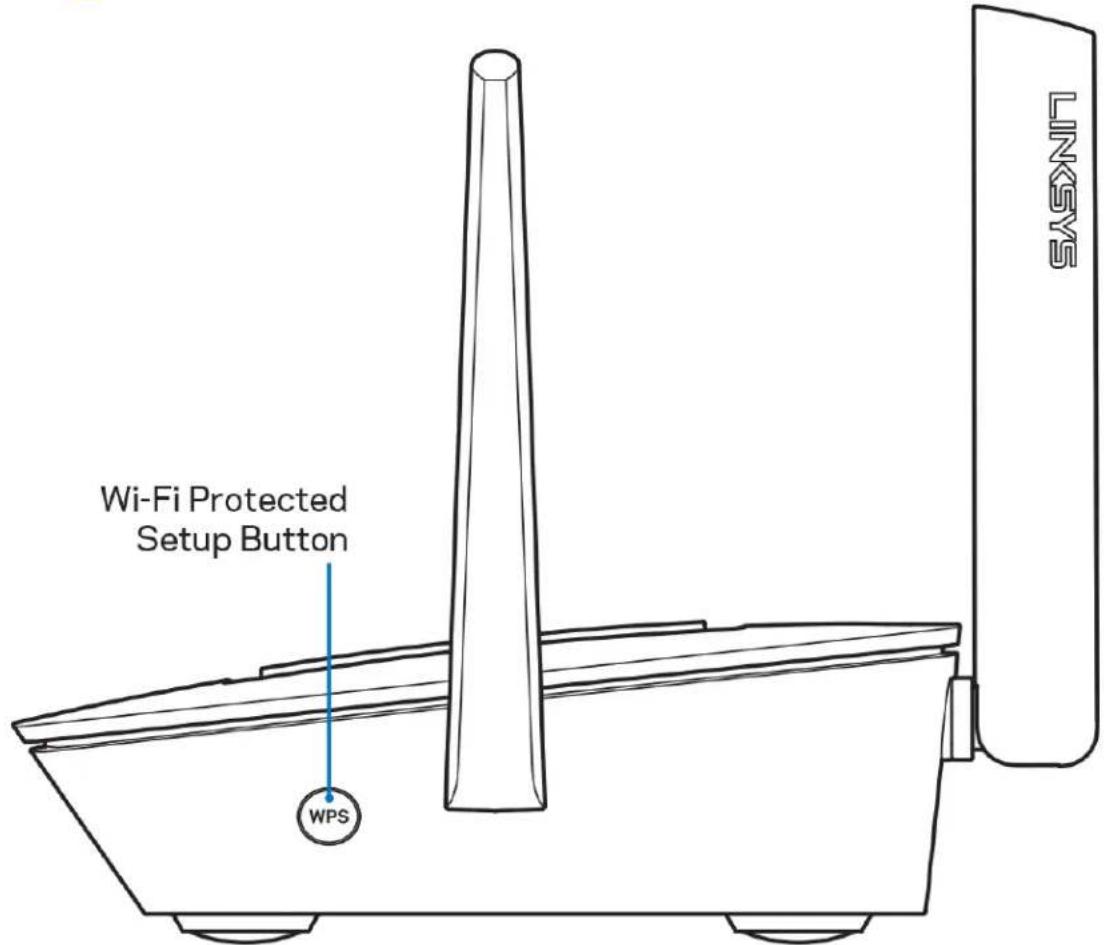

Külg

• Linksys.com/support/MR8300
• Linksyse rakenduse tugi (käivitage rakendus ja klöpsake põhimenüüs Help (Abi))

Märkus - kolmanda osapoole tarkvara litsentse ja teatisi, mida selles tootes kasutatakse, saate vaadata veebilehelt http://support.linksys.com/en-us/license. Võtke ühendust aadressil http://support.linksys.com/en-us/gplcodecenter, kui teil on küsimusi või soovite GNU avaliku litsentsi lähtekoodi.

Seadistamine

OLULINE - ruuterit MR8300 saab seadistada ainult esmase võrgusõlmena kodu silmusvõrgu terviklikus Wi-Fi süsteemis. Esmane võrgusõlm tuleb ühendada Etherneti kaabliga teie modemisse või modem-ruuterisse. Sekundaarsed võrgusõlmed võib ühendada juhtmevabalt või Etherneti kaablitega.

Kui lisate ruuteri olemasolevale Velopi kodu silmusvõrgu terviklikule Wi-Fi süsteemile, lähtestage kõik võrgusõlmed tehasesätetele ja lisage need süsteemile, kui MR8300 on seadistatud ja töötab.

Laadige alla Linksyse rakendus. Seda rakendust on vaja ruuteri seadistamiseks.

Külastage seadmes olevat rakenduste poodi ja sisestage otsisõna „Linksys“.

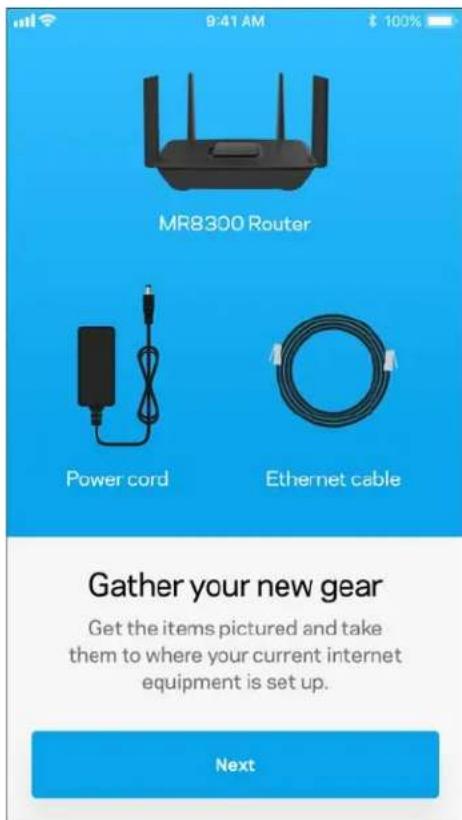

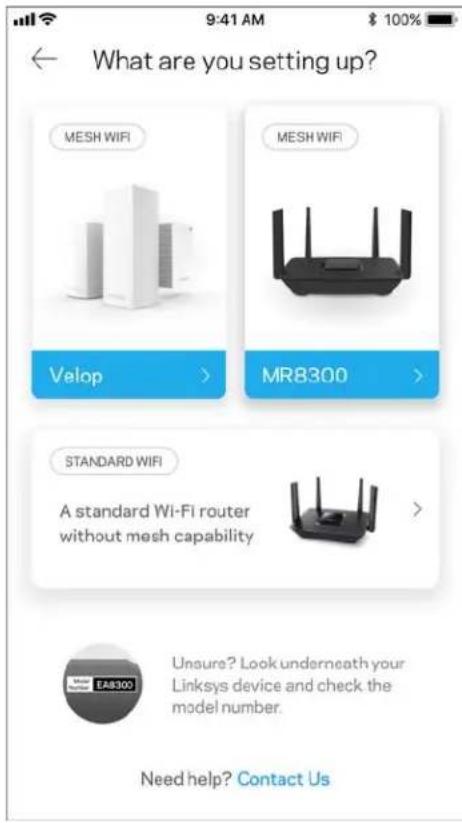

Vajalikud tegevused

Installige ja avage rakendus ning järgige juhiseid.

Märkus - rakendus töötab operatsioonisüsteemiga iOS 9.0 või uuema versiooniga ja Androidi versiooniga 4.1 või uuema versiooniga.

Seadistamise ajal loote Linksys Smart Wi-Fi konto, et saaksite igal pool, kus on internetiühendus, rakenduse abil oma ruuteri süsteemi seadeid vaadata või muuta.

Mõned paljudest tegevustest, mida Linksys Smart Wi-Fi ja Linksyse rakenduse abil teha saate:

• muuta oma Wi-Fi nime ja parooli
• seadistada külalise juurdepääsu
- ühendada seadmed WPS-i kaudu Wi-Fi vörguga
• blokeerida internetti läbi vanemliku järelevalve
• testida internetiühenduse kiirust

Märkus — saadame teile kinnitusmeili. Klöpsake oma koduvõrgus e-kirjas oleval lingil, et siduda oma ruuter oma kontoga.

Rakendusel põhinev seadistamise protsess teeb töö teie eest ära, v.a toitekaabli ja Etherneti kaabli ühendamine. Kui ühendus on loodud, kasutage rakendust, et isikupärastada oma Wi-Fi võrku ning anda sellele nimi ja parool. Võite ka võrgusõlmedele vastavalt asukohtadele nimed anda. Nii saate harva esineva vajaduse korral neid identifitseerida.

Kui kavatsete lisada Velopi võrgusõlmi, et luua kodu silmusvõrgu terviklik Wi-Fi süsteem, võite need üles seada kuhu iganes töötava sõlme tööulatuses. Ainult üks MR8300 peab olema ühendatud juhtmega modemi või modem-ruuteriga. Ärge muretsege, sest rakendus aitab teil võrgusõlmed üles seada.

Printige see leht välja ning Wi-Fi ja konto andmete meeles pidamiseks kirjutage need tabelisse. Hoidke oma märkmeid ohutus kohas.

Teie Linksyse rakendusse sisselogimise e-posti aadressi ja parooli saab kasutada ka logimiseks aadressile LinkysSmartWiFi.com. Saate vaadata ja hallata oma Wi-Fi võrku internetibrauseris.

Linksyse kodu tervikliku Wi-Fi süsteemi seaded

Linksyse rakenduse abil saate vaadata ja muuta Wi-Fi süsteemi seadeid, sh turvalisust ja vanemlikku järelevalvet. Seadetele pääsete ligi köikjalt maailmas, kui teil on olemas internetiühendus. Oma süsteemile pääsete juurde ka otse oma koduvõrgust ka siis, kui internetiühendus puudub.

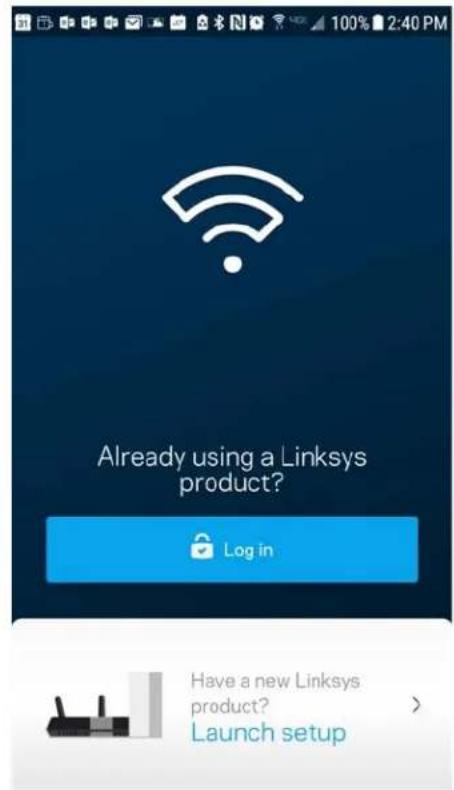

Linksyse rakendusse sisselogimine

1. Avage Linksyse rakendus.

1. Sisestage e-posti aadress, mida kasutasite oma konto loomisel.
2. Sisestage konto parool.
3. Puudutage valikut „Log in“ (Logi sisse).

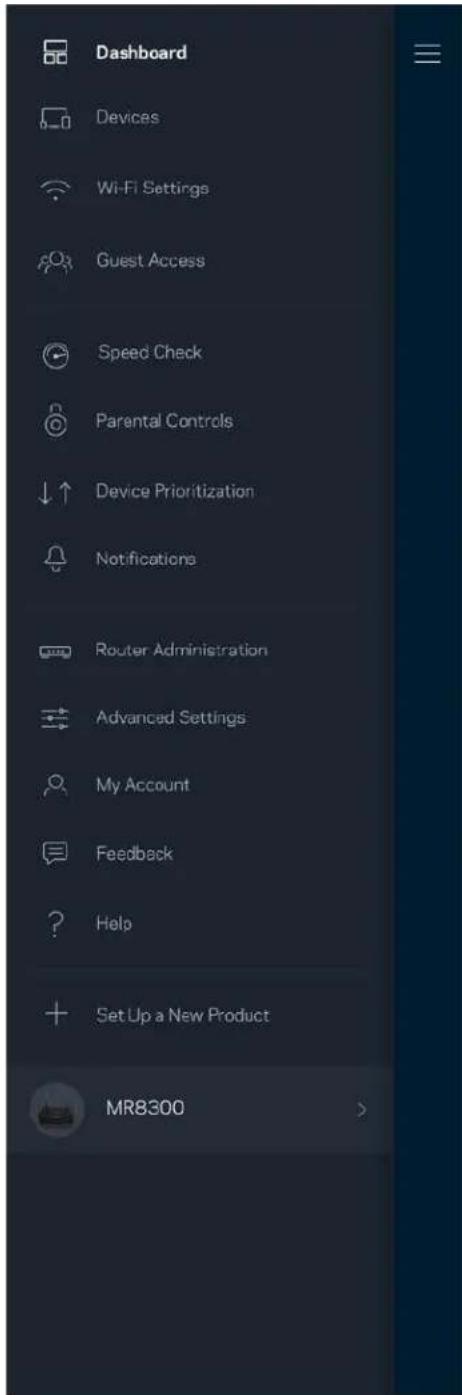

Esipaneel

Esipaneel on teie Wi-Fi võrgu hetkepilt. Vaadake, kui palju seadmeid on teie süsteemi ühendatud. Esipaneelilt saate jagada oma Wi-Fi parooli ja lülitada sisse külalise ligipääsu. Esipaneel näitab ka, millistel seadmetel on määratud vanemlik järelevalve või millised seadmed on Wi-Fi võrgu kasutamiseks eelisjärjekorras.

Vaadake ja muutke köikide Wi-Fi vörguga ühendatud seadmete üksikasju. Võite vaadata seadmeid oma põhivõrgus ja külalisvõrgus või kuvada teavet iga seadme kohta.

Seadmete üksikasjade vaatamine või muutmine

Seadmete ekraanil saate muuta seadmete nimesid ja seadmete ikoone. Saate ka seada seadmeid tähtsuse järjekorda, määrata vanemlikku järelevalvet ja vaadata Wi-Fi üksikasju. Koputage mis tahes seadmel, et näha selle üksikasju.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

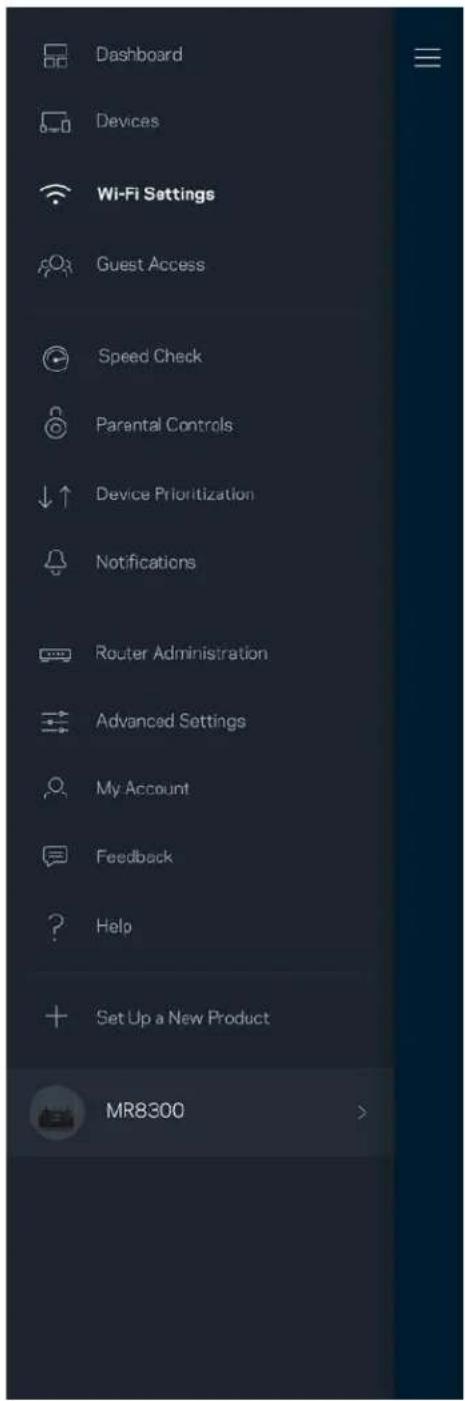

Wi-Fi seaded

Vaadake või muutke oma Wi-Fi nime ja parooli ning ühendage seadmeid Wi-Fi Protected Setup™-i kasutades.

Edasijõudnud kasutajad võivad muuta vaikimisi turbetüüpi ja Wi-Fi režiimi. Muutke neid ainult siis, kui teil on palju kogemust Wi-Fi võrkudega. Kanalileidja otsib teie piirkonnas kõige rohkem avatud Wi-Fi kanaleid, et kindlustada süsteemi jaoks parim jõudlus. Kui teil on süsteemis rohkem kui üks võrgusõlm, siis aitab kanalileidja otsida parima kanali iga võrgusõlme jaoks.

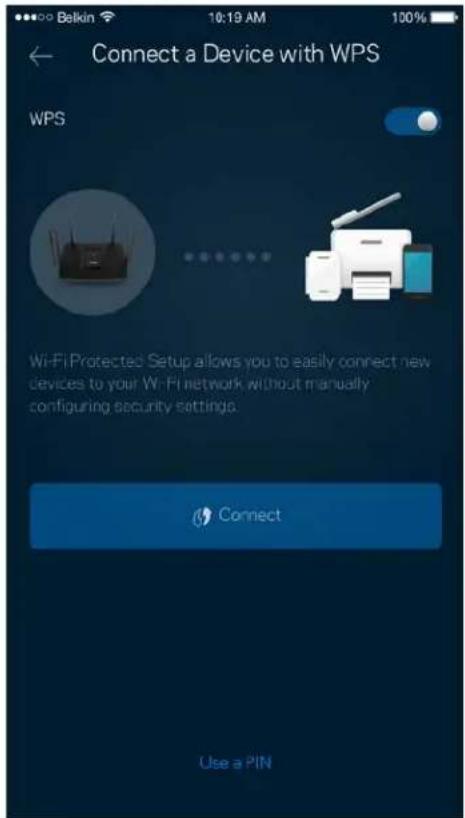

Ühendage seade WPS-iga

Wi-Fi Protected Setup võimaldab teil ilma turbeseadeid sisestamata hõlpsalt juhtmeta seadmeid Wi-Fi võrguga ühendada.

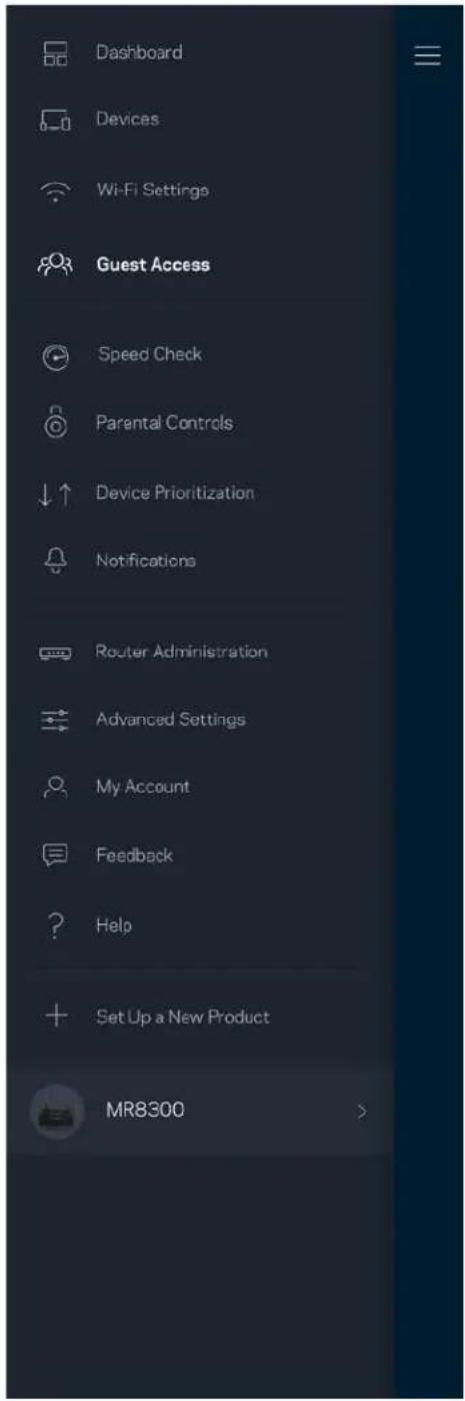

Kasutage külaliste juurdepääsu, et lubada külalistel vörku siseneda, piirates samal ajal nende juurdepääsu teiste Wi-Fi vörguga ühendatud allikatesse. Saatke parool tekstsõnumi või e-kirja teel.

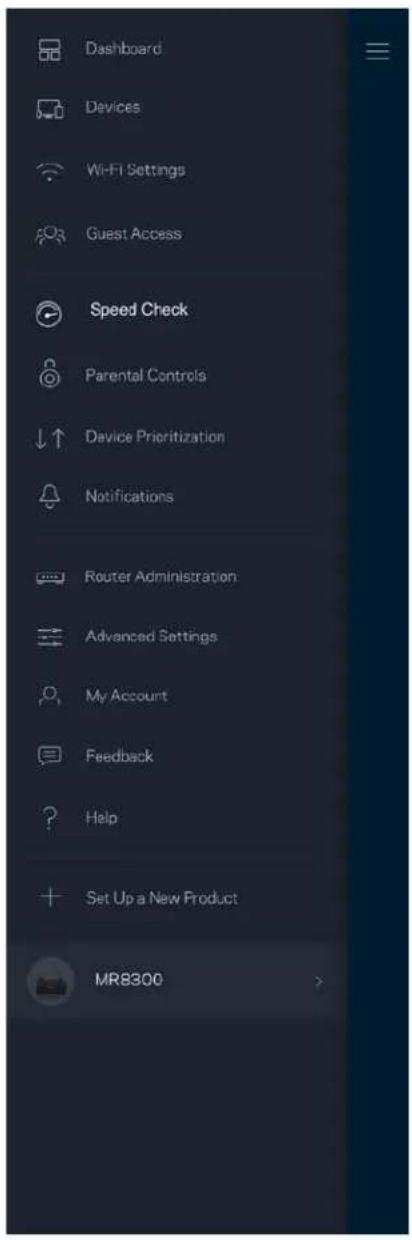

Viige läbi kiirustest veendumaks, et saate sellised kiirused, mille eest maksate. Samuti aitab kiirustest seada seadmeid tähtsuse järjekorda, kuna tulemused määravad, kuidas Wi-Fi vastavate seadmete vahel jaotatakse.

• Allalaadimise kiirus näitab, kui kiiresti saadetakse internetisisu teie ruuterisse.
• Üleslaadimise kiirus näitab, kui kiiresti saate sisu internetti üles laadida.

Märkus - interneti ühenduskiirus oleneb mitmest tegurist, sh ISP konto tüübist, kohalikust ja ülemaailmsest internetiliiklusest ja koduvõrgus olevate seadmete arvust.

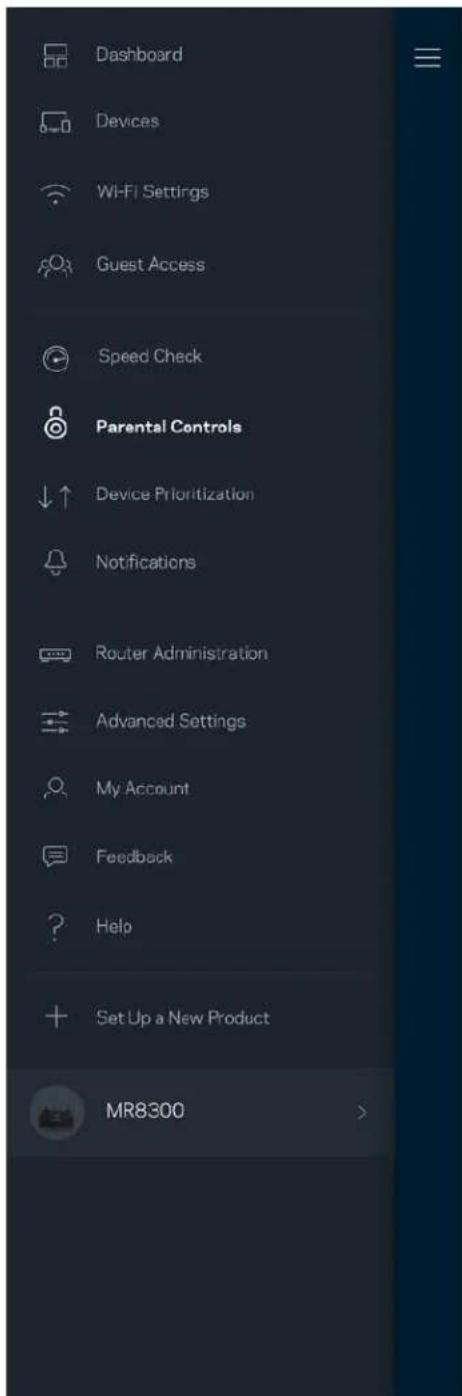

Vanemlik järelevalve

Vanemlik järelevalve laseb teil kontrollida, millal lapsed internetti pääsevad ja mida nad seal teha võivad. Peatage internet teatud seadmetes või blokeerige kindlad veebisaidid.

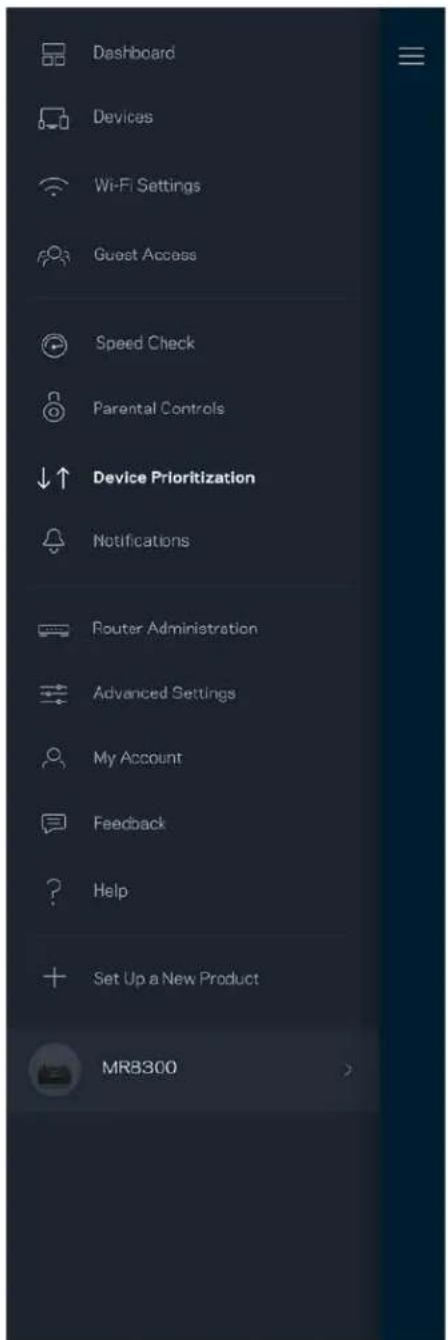

Seadmete tähtsuse järjekorda seadmine

Valige kuni kolm seadet, mis kasutavad internetiühendust eelisjärjekorras. Nendel seadmetel - juhtmega ja/või juhtmeta ühendatud - on ühendatuna alati parim juurdepääs. Teie ruuter teostab kiirustesti, et kindlaks teha, kuidas on kõige parem jaotada Wi-Fi võrku eelisjärjekorras olevate seadmete vahel. Teised seadmed jagavad järelejäänud võimsust. Eelisjärjekorras olevaid seadmeid kuvatakse esipaneelil.

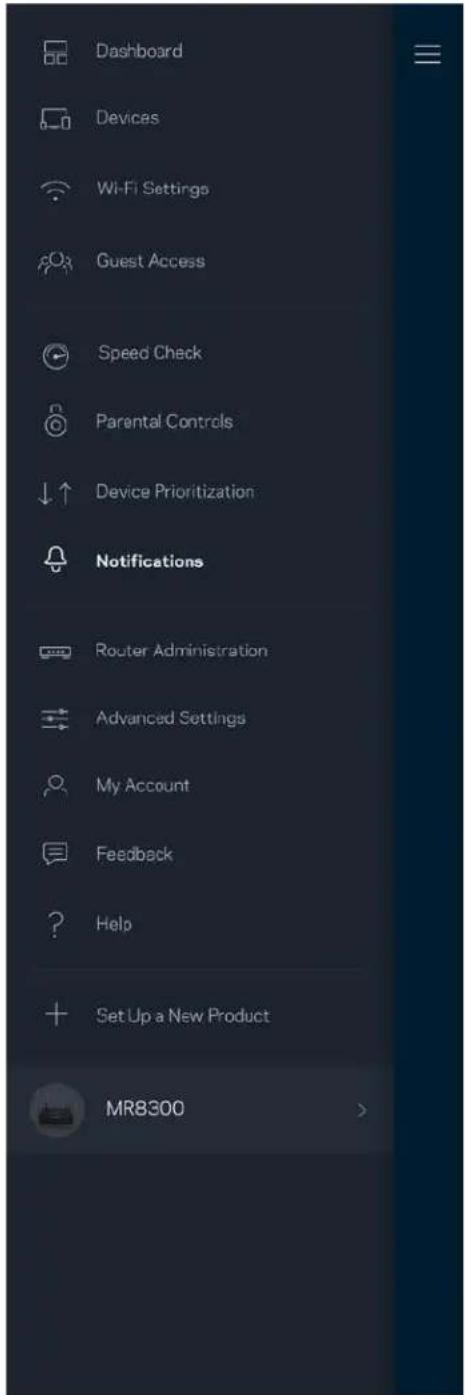

Kui teil on mitu sõlmpunkti, saab rakendus teid teavitada, kui süsteemi sekundaarsed sölmed jäävad võrguühenduseta. Sekundaarsed sölmed on need, mis ei ole modemiga ühendatud. Te peate oma mobiilseadme sätetes teavitused sisse lülitama, et lubada rakendusel teid teavitada.

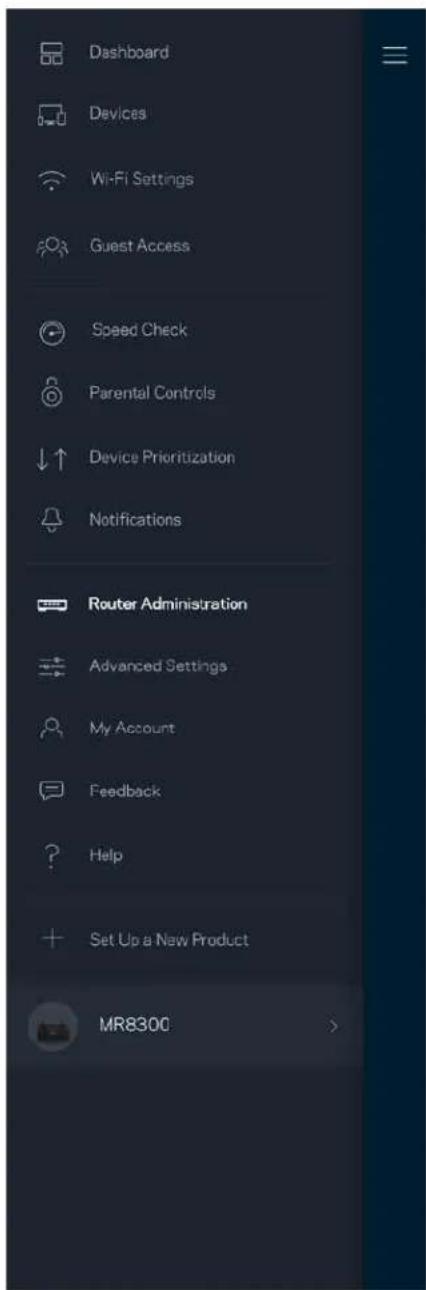

Kasutage ruuteri administreerimisekraani, et muuta ruuteri parooli ja vihjet ning kontrollida oma ruuteri erinevaid identifikaatoreid (mudeli number, seerianumber ja IP üksikasjad).

Valige võimalus raporteerida Linksysele automaatselt tõrgetest ja panustage Wi-Fi võrgu paremaks muutmisesse. Spetsiifilistest probleemidest võite Linksysele ka käsitsi raporteerida.

Koos probleemi kirjeldusega saadetakse ka alljärgnev teave.

Rakenduse versioon	Sisselogimise tüüp (pilv: näita seotud meiliaadressi, kohalik: kuva „Router admin“ (Ruuteri administraator)
Seadme mudel	WAN-ühenduse tüüp (kuva Wi-Fi või Ethernet)
Seadme OS-versioon	Aeg: kuupäev (kuu/päev/aasta, kellaaeg, ajavöönd)

Täpsemad seaded

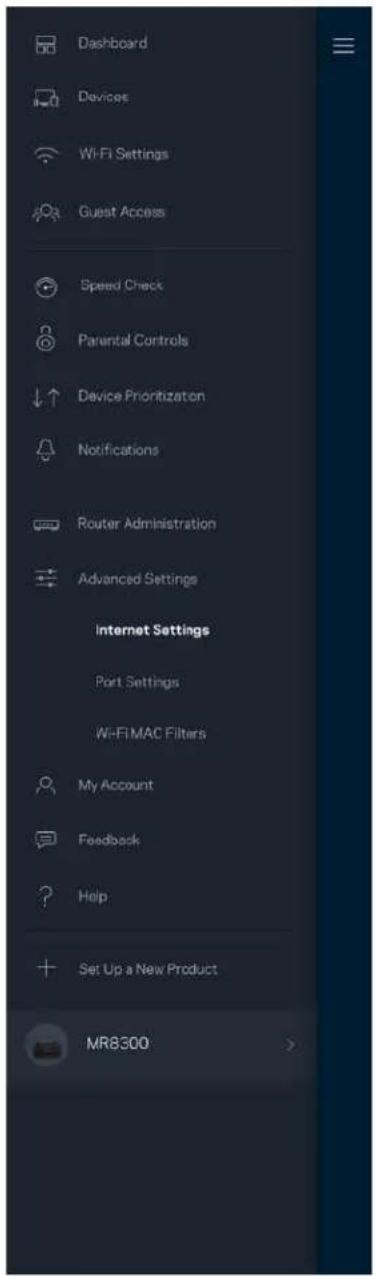

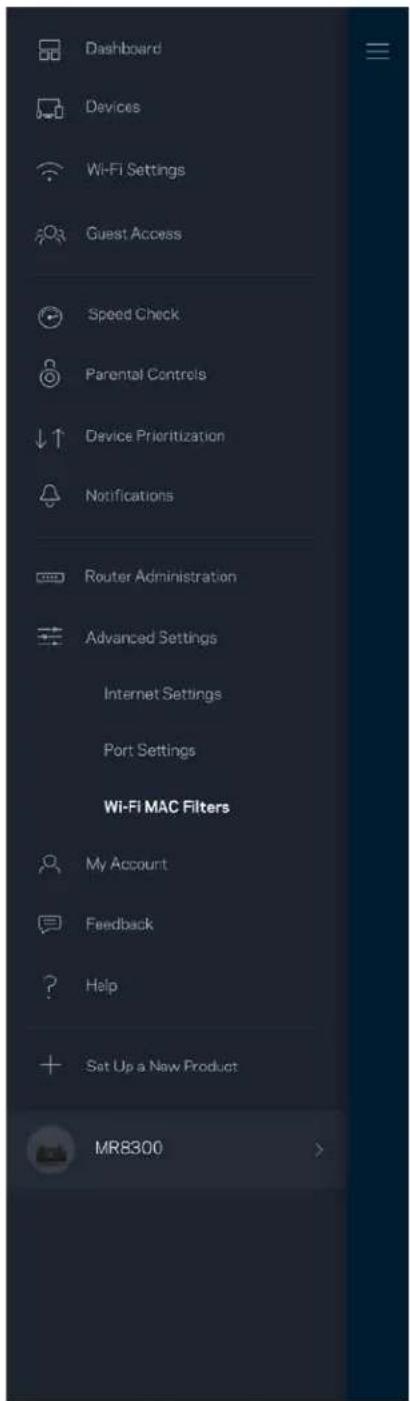

Internetiseaded

Saate valida, kuidas teie ruuter internetiga ühenduse loob. Vaikevalik on automaatne konfigureerimine - DHCP. Teised ühenduse tüübid olenevad teie internetiteenuse pakkujast või sellest, kuidas plaanite oma ruuterit kasutada. Edasijõudnud kasutajad saavad kasutada lisaseadeid, et kloonida MACi aadresse ja määrata maksimaalset edastusüksust (MTU, maximum transmission unit).

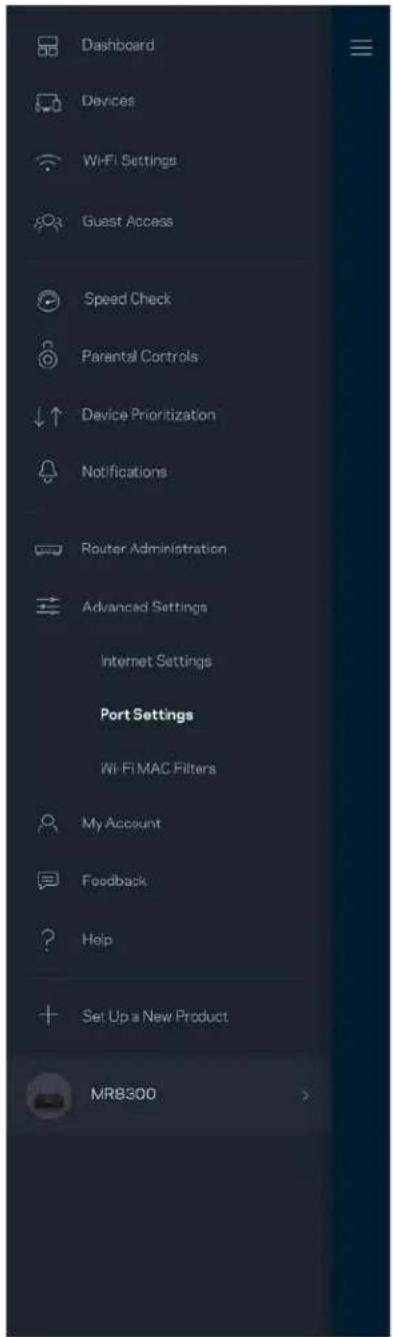

Edastamine pordis - üksiku pordi, mitme pordi või portide vahemiku jaoks - kindlasse porti või portidesse saabunud liiklust edastatakse Wi-Fi võrgus olevasse kindlasse seadmesse või porti. Portide vahemiku käivitamise käigus jälgib teie ruuter väljaminevaid andmeid kindlate pordinumbrite kohta. Teie ruuter jätab meelde andmeid päriva seadme IP-aadressi, nii et kui soovitud andmed jõuavad kohale, saadetakse need õigesse seadmesse tagasi.

Igal võrguseadmel on unikaalne 12-kohaline meedia juurdepääsu reguleerimise (MAC, media access control) aadress. Võite luua loendi MACi aadressidega ja seejärel lubada või keelata nende seadmete juurdepääsu teie Wi-Fi võrku.

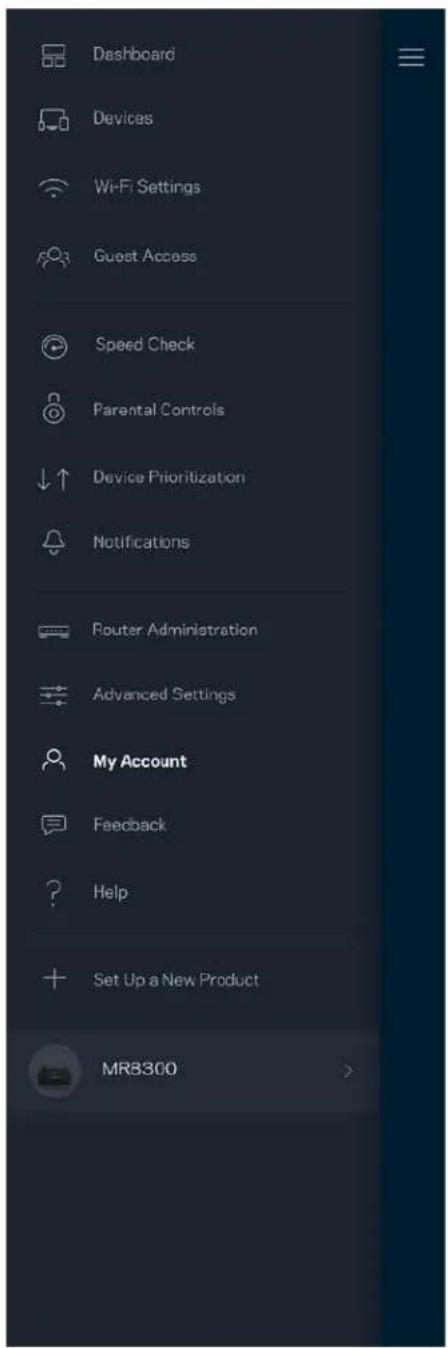

Muutke oma Linksyse rakenduse parooli ja valige võimalus saada osa viimastest Linksyse uudistest ning pakkumistest.

Siin saate meiega oma arvamust jagada. Hinnake rakendust oma rakenduste poes, saatke meile ettepanekuid või raporteerige probleemist, mis takistab teil suurepärase kogemuse nautimist.

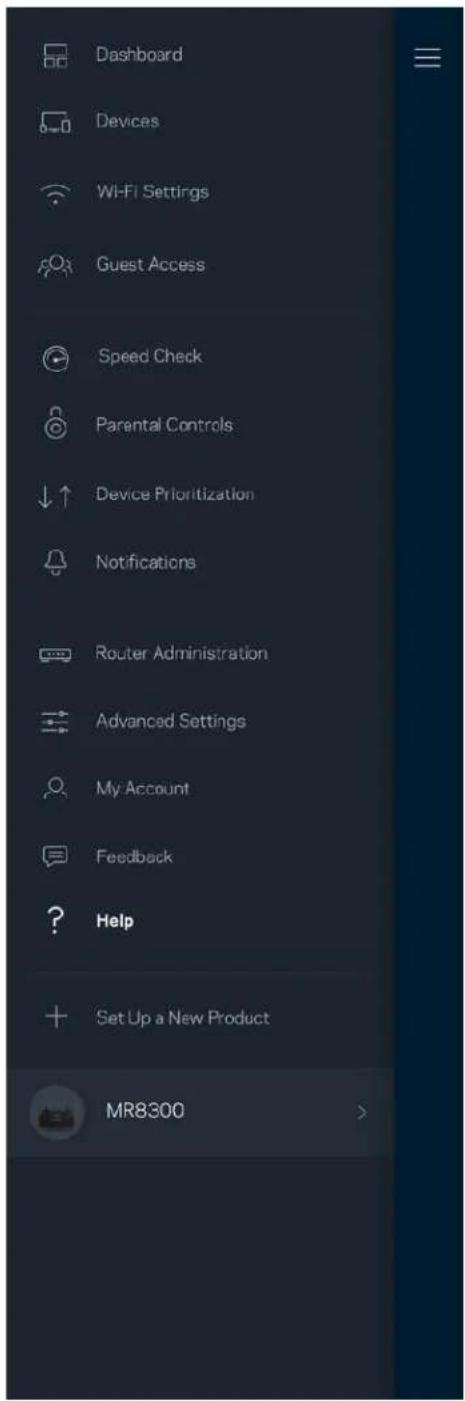

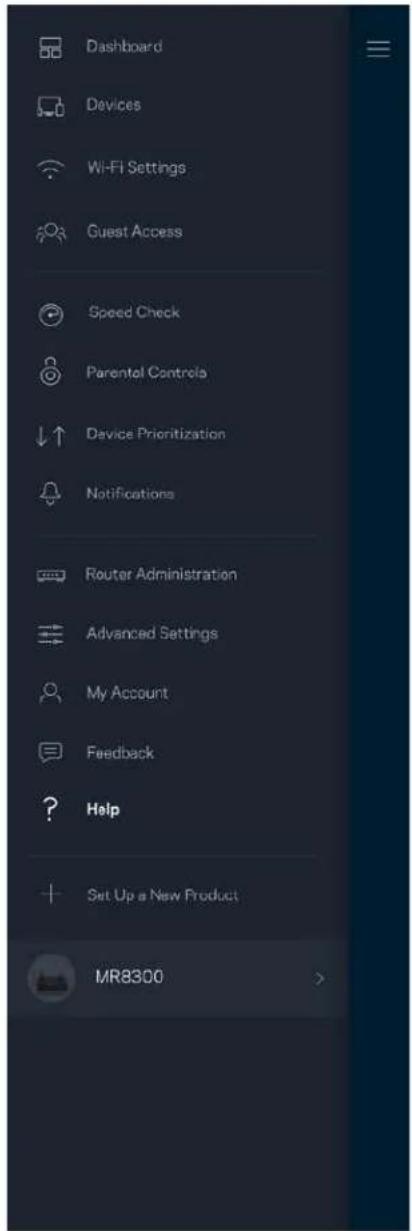

Kas teil on rakendusega probleeme? Soovite lihtsalt rakenduse kohta rohkem teada saada?

Puudutage selgituste saamiseks valikut „Help“ (Abi).

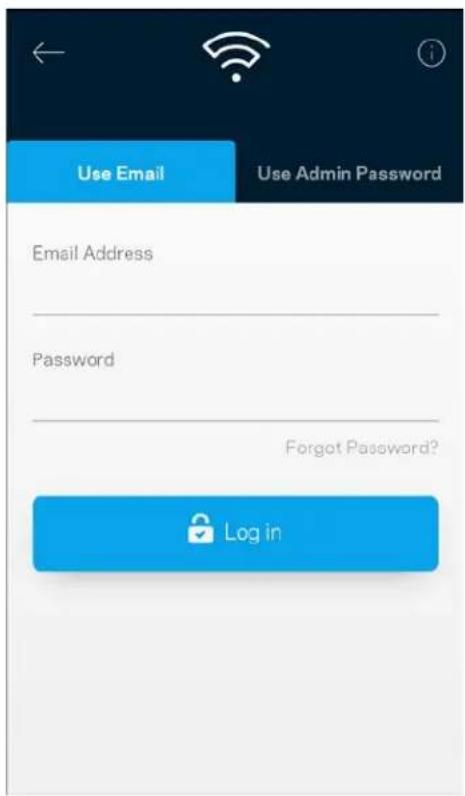

Ühenduge otse oma ruuteriga

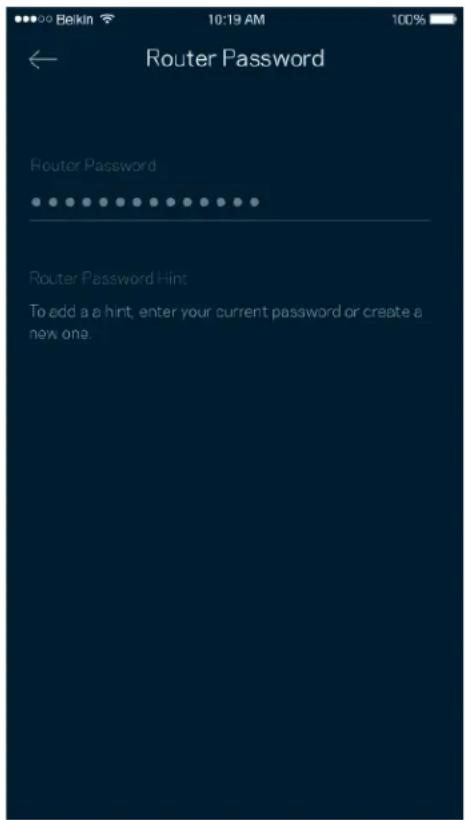

Kui teil ei ole internetiühendust, pääsete siiski ligi oma ruuteri seadistusele. Looge ühendus oma Wi-Fi võrguga, käivitage Linksyse rakendus ja puudutage ekraani allosas oleval valikul „Log in with Router Password“ (Logi sisse ruuteri parooliga). Internetiühenduseta ei ole teil võimalik oma Linksyse Wi-Fi kontole ligi pääseda.

Lõime seadistuse ajal turvalise administraatori parooli. Selle muutmiseks puudutage valikuid „Router Administration“ (ruuteri administreerimine) ja „Change Admin Password and Hint“ (Administraatori parooli ja vihje muutmine).

Selleks et hoida oma ruuter turvalisena, saadame teile e-kirja, kui keegi muudab ruuteri parooli.

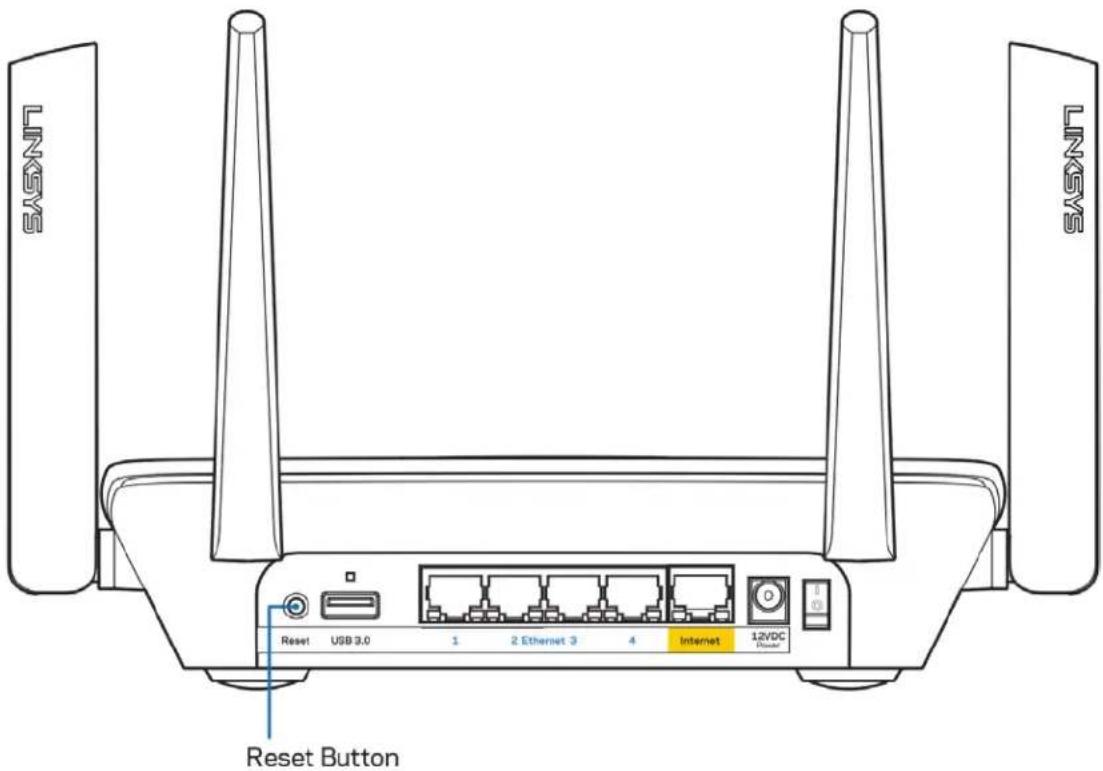

Kuidas taastada ruuteri tehasesätted

Teil ei peaks kunagi tekkima vajadust oma MR8300 ruuterit tehasesätetele lähtestada - see on väga segadusttekitav protsess. Tehasesätete lähtestamine taastab teie ruuteri süsteemi samasse seisundisse, milles see oli karbist välja võttes. See tähendab, et teil tuleb kõik uuesti seadistada. Kõik sätted, mille olete seadistuse alguses ja hiljem määranud, sh Wi-Fi nimi, paroolid, turbetüübid, kustutatakse. Kõigi juhtmeta seadmete ühendus Wi-Fi võrguga katkestatakse.

Tehasesätete lähtestamiseks:

- Ruuter peab olema toitega ühendatud ja sisse lülitatud. Vajutage ja hoidke all nuppu Reset (Lähtesta) tagapaneelil. Ruuteri peal olev tuli vilgub punaselt. Ärge vabastage nuppu enne, kui tuli kustub ja seejärel uuesti säravpunaseks muutub.

SAGNT SAGNT SAGNT Reset Button Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC Power

Tehnilised andmed

Linksys MR8300

Mudeli nimetus	Kolmesageduslik silmusvõrgu Wi-Fi ruuter, AC2200
Mudeli number	MR8300
Kommutaatori pordi kiirus	10/100/1000 Mbit/s
Raadiosagedus	2,4 GHz ja 5 GHz (x2)
Antennide arv	4× välimised reguleeritavad antennid
Pordid	USB 3.0, Ethernet (1-4), internet, toide
Nupud	Power (Toide), Reset (Lähtesta), WPS
Tuled	Ülemine paneel: Üks, mitme värviga tuli toite ja oleku jaoksTagumine paneel: USB, Ethernet (1-4), internet
Turvaomadused	WPA2/WPA-Mixed, WPA2-PersonalKuni 128-bitine krüptimine
Turbevõtme bitid

Keskkondlik

Mõõtmed	213,7 mm x 161,8 mm x 54,8 mm (antennideta)
Seadme kaal	608 g

Toide 12 V, 2,0A

Sertifikaadid FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)

Kasutamistemperatuur 32 kuni 104 °F (0 kuni 40 °C)

Hoidmistemperatuur -4 kuni 140 °F (-20 kuni 60 °C)

Kasutamisniiskus 10% kuni 80% suhteline õhuniiskus, mittekondenseeruv

Hoidmisniiskus 5% kuni 90%, mittekondenseeruv

Märkused

Külastage aadressi Linksys.com/support/MR8300, et saada teavet regulatsioonide, garantii ja ohutuse kohta

Jätame endale õiguse teha muudatusi tehnilistes andmetes teid teavitamata.

Maksimaalne sooritus põhineb IEEE standardi 802.11 tehnilistel andmetel. Tegelik sooritus võib varieeruda, kaasa arvatud madalam juhtmeta võrguühenduse võimsus, andmete liikumiskiirus, ulatus ja kaetus. Sooritus sõltub paljudest teguritest, tingimustest ja muutujatest, kaasa arvatud juurdepääsupunktide kaugusest, võrguliikluse mahust, toote materjalist ja ehitusest, kasutatud operatsioonisüsteemist, kasutatud juhtmeta toodete kombinatsioonist, sekkumisest ja muudest ebasoodsatest asjaoludest.

Külastage aadressi linksys.com/support/MR8300, et saada auhinnatud tehnilist tuge.

BELKIN, LINKSYS ja mitmed muud tootenimed ja logod on Belkini ettevõtete grupi kaubamärgid. Nimetatud kolmandate osapoolte kaubamärgid on vastavate omanike omandid.

© 2018 Belkin International, Inc. ja/või selle tütarettevõtted. Kõik õigused kaitstud.
