KÄYTTÖOHJE MaxStream MR8300 LINKSYS

Wi-Fi nimi
Wi-Fi parool
Ruuteri parool
Külalispääsu nimi
Külalispääsu parool
Linksyse rakenduse sisselogimise e-posti aadress
Linksyse rakenduse parool

Tuotteen yleiskatsaus 3

Laite edestä/ylhäältä 3

Laite takaa 5

Laite sivulta 6

Ohje 7

Lisäohjeiden hakeminen 7

Määritys 8

Tarvikkeet ja vaiheet 8

Koko kodin Linksys Wi-Fi:n järjestelmäasetukset 12

Kirjaudu Linksys App -sovellukseen 12

Koontinäyttö 13

Laitteet 14

Laitteen tietojen tarkastelu ja muuttaminen 15

Wi-Fi-asetukset 16

Lisäasetukset 17

Laitteen yhdistäminen WPS-toiminnolla 18

Vieraskäyttö 19

Nopeustarkistus 20

Käytönvalvonta 21

Laitteen priorisointi 22

Ilmoitukset 23

Reitittimen hallinta 24

Lisäasetukset 26

Internet-asetukset 26

Porttiasetukset 27

Wi-Fi-verkon MAC-suodattimet 28

Oma tili 29

Palaute 30

Ohje 31

Yhteyden muodostaminen suoraan reitittimeen 32

Reitittimen salasana 33

Reitittimen tehdasasetusten palauttaminen 34

Tekniset tiedot 35

Linksys MR8300 35

Käyttöympäristötiedot 35

Tuotteen yleiskatsaus

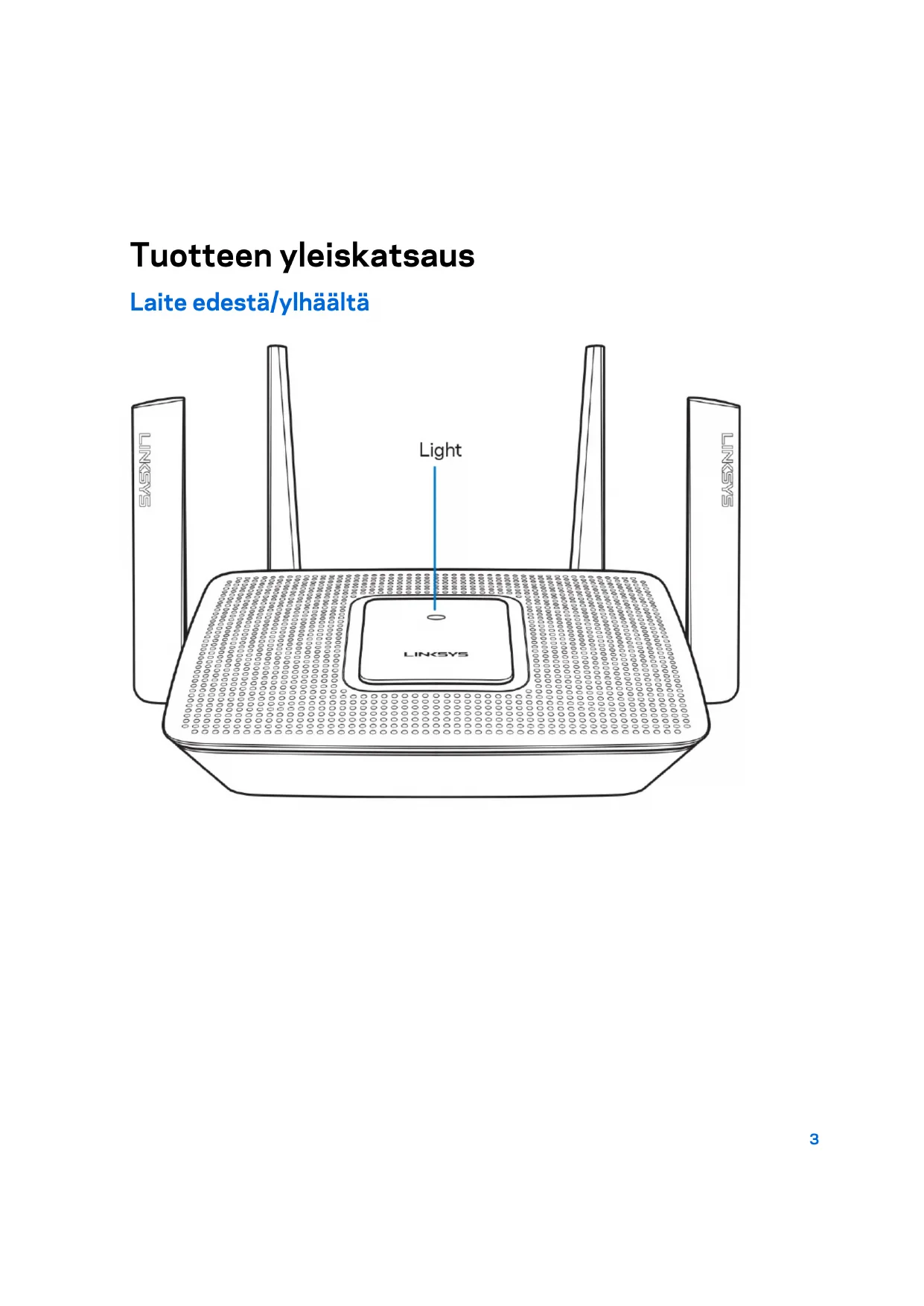

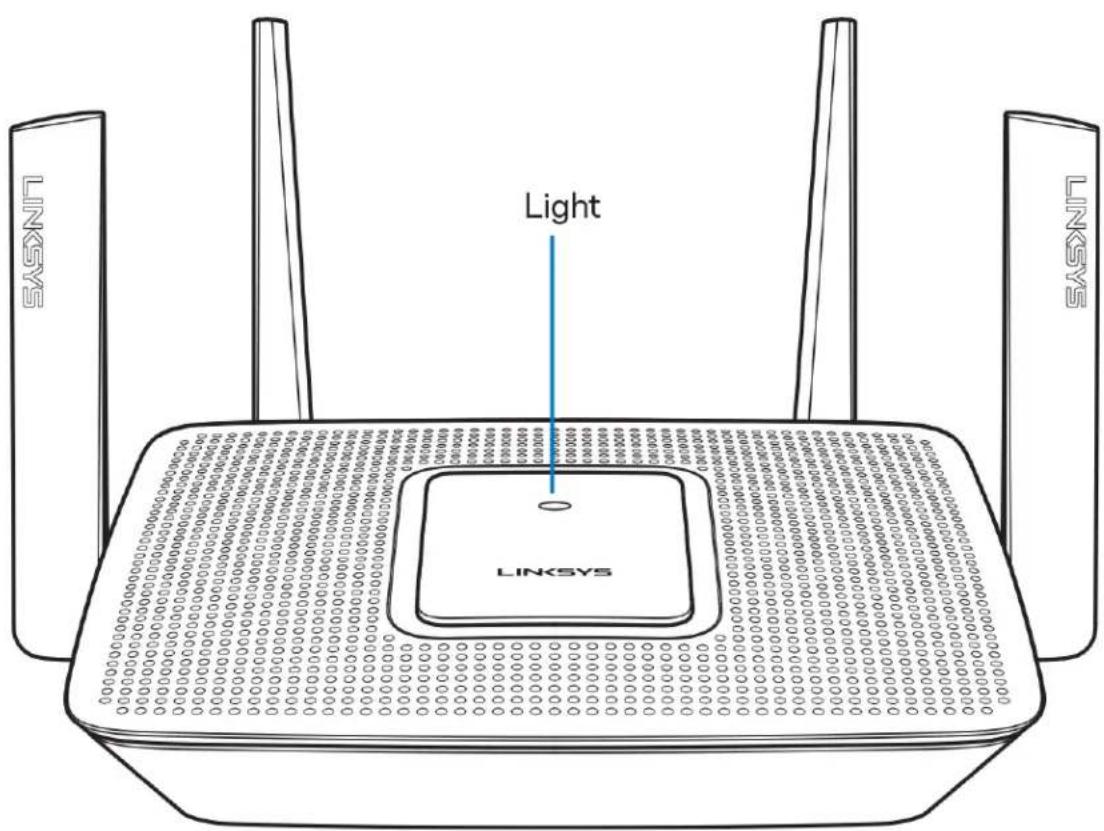

Laite edestä/ylhäältä

Reitittimen päällä oleva valo kertoo reitittimen tilasta.

Normaali toiminta

Merkkivalon kuyaus Tila
Sininen (vilkkuva)	KäynnistyyOdota, että reititin on käynnistynyt.
Violetti	Valmis asennusta vartenSuorita asennus loppuun avaamalla Linksys App.
Violetti (vilkkuva)	Asennus meneilläänNoudata sovelluksen ohjeita.
Sininen	Internet-yhteys muodostettuReititin on yhdistetty verkkoon, kaikki on kunnossa.
Punainen	Ei Internet-yhteyttäEi verkossa. Tarkista mahdolliset palvelukatkokset Internet-palveluntarjoajaltasi.
Punainen (vilkkuva)	Ei kytketty modeemiinVarmista, että reititin on kytketty modeemiin.

WPS

Sininen (vilkkuva) Laiteparia muodostetaan
Keltainen (vilkkuva) Pariliitos epäonnistui
Sininen Pariliitos onnistui

Laite takaa

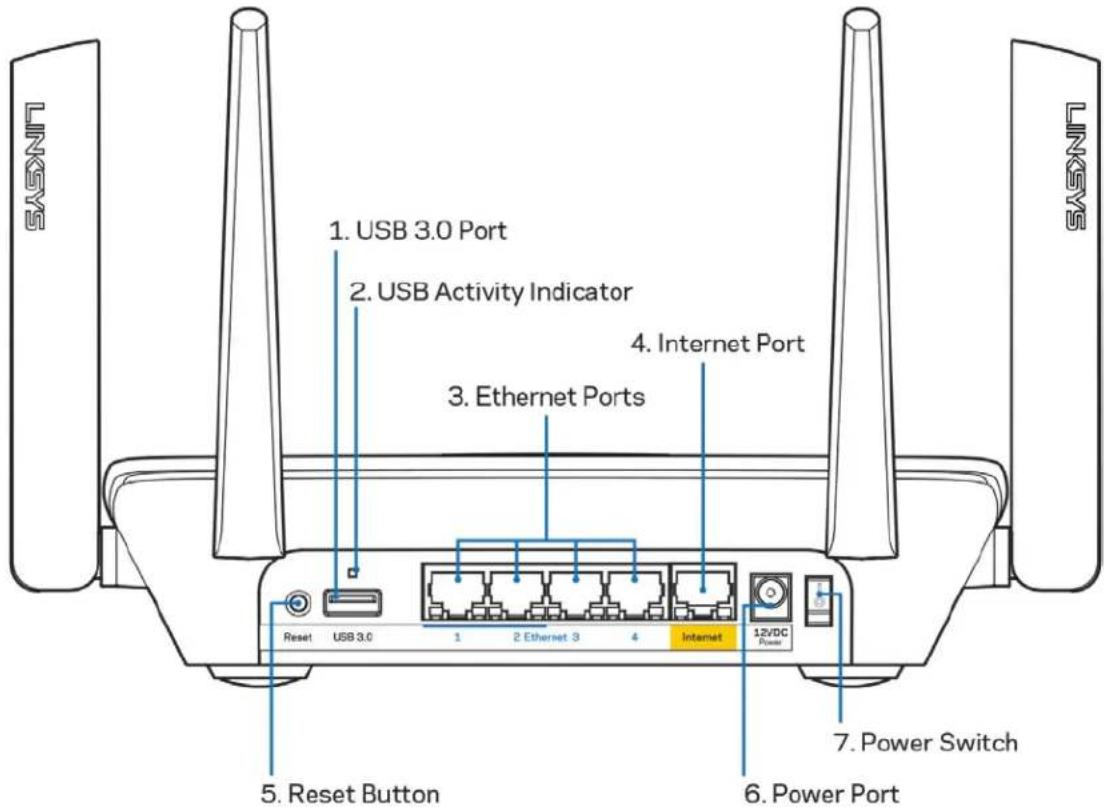

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

USB 3.0 -portti (1) - Kytke USB-asemia jaettavaksi lähiverkossa tai Internetissä.
Huomautus: Tämä portti on tulevia ominaisuuksia varten ja sen käyttö saattaa edellyttää laiteohjelmistopäivitystä.

USB-toiminnan merkkivalo (2) – Palaa, kun tietoja siirretään ulkoisten laitteiden välillä.

Ethernet-portit (3) - Kytke Ethernet-kaapelit sinisiin Gigabit (10/100/1000) -portteihin ja langallista verkkoyhteyttä käyttävin laitteisiin.

Huomautus: paras suorituskyky saadaan käyttämällä Ethernet-porteissa vähintään CAT5eluokan kaapeleita.

Internet-portti (4) - Kytke Ethernet-kaapeli keltaiseen Gigabit (10/100/1000) - porttiin ja laajakaistayhteyden kaapeli-, DSL- tai valokuitumodeemiin.

Huomautus: paras suorituskyky saadaan käyttämällä Internet-portissa vähintään CAT5e-luokan kaapelia.

Nollauspainike (5)- Voit palauttaa reitittimen tehdasasetukset painamalla tätä painiketta, kunnes reitittimen päällä oleva valo vilkkuu punaisena. Merkkivalo palaa hetken punaisena ja sammuu.

Virtaliitäntä (6) - Kytke mukana toimitettu verkkovirtasovitin tähän liitäntään.

Virtakytkin (7) - Käynnistä reititin painamalla kytkin | (on) -asentoon.

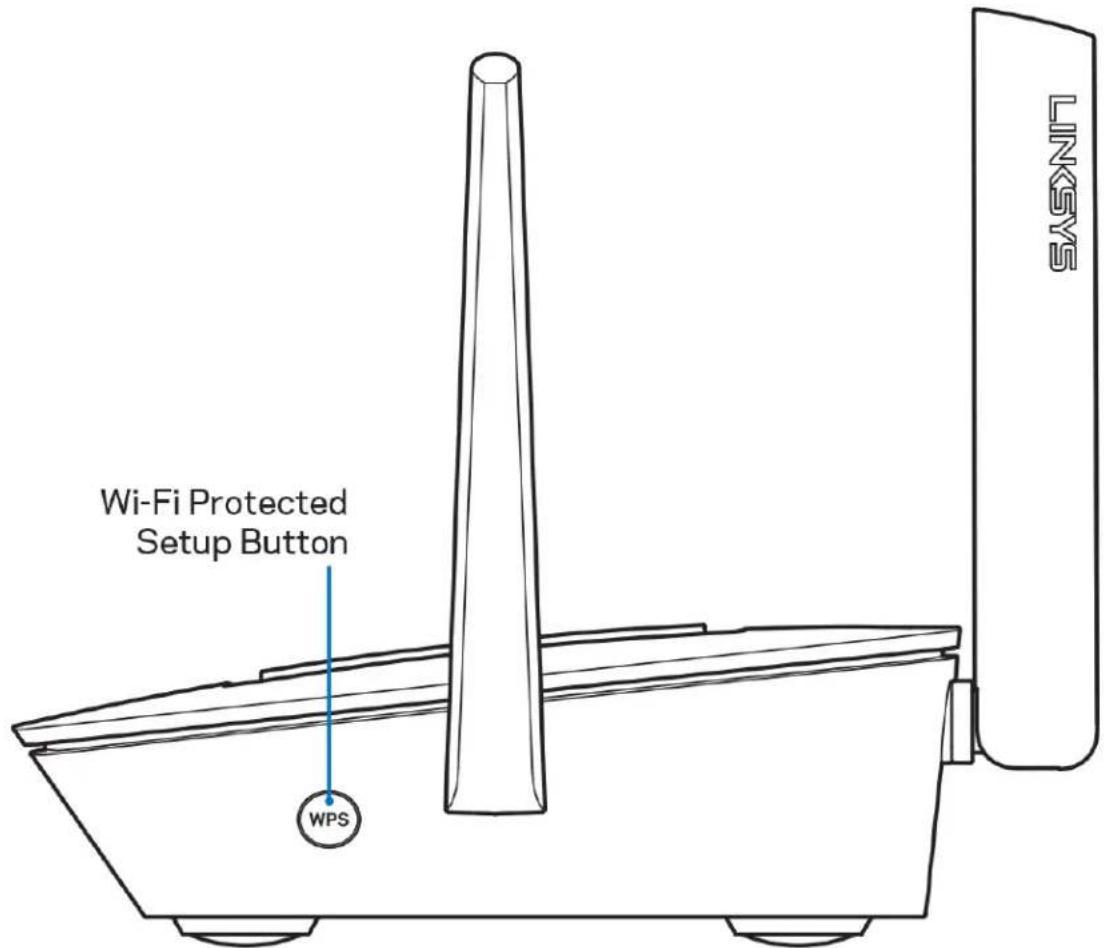

Laite sivulta

Wi-Fi Protected Setup™ -painike - Yhdistä WPS-yhteensopivia verkkolaitteita painamalla tätä painiketta.

Ohje

Lisäohjeiden hakeminen

• Linksys.com/support/MR8300
• Linksys Appin ohje (Käynnistä sovellus ja valitse päävalikossa Ohje.)

Huomautus: Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla osoitteessa http://support.linksys.com/en-us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support.linksys.com/en-us/gplcodecenter.

Määritys

TÄRKEÄÄ: MR8300-reitinin voidaan määrittää vain ensisijaiseksi solmuksi koko kodin Mesh Wi-Fi -järjestelmässä. Ensisijainen solmu on kytkettävä Ethernet-kaapelilla modeemiin tai modeemireitittimeen. Toissijaiset solmut voidaan yhdistää langattomasti tai Ethernet-kaapelilla.

Jos olet lisäämässä reititintä olemassa olevaan kodin Velop Mesh Wi-Fi -järjestelmään, palauta kaikkien solmujen tehdasasetukset ja lisää ne järjestelmään, kun MR8300 on asennettu ja toiminnassa.

Lataa Linksys App. Tarvitset sovellusta reitittimen määrittämiseen.

Siirry laitteesi sovelluskauppaan ja etsi hakusanalla Linksys.

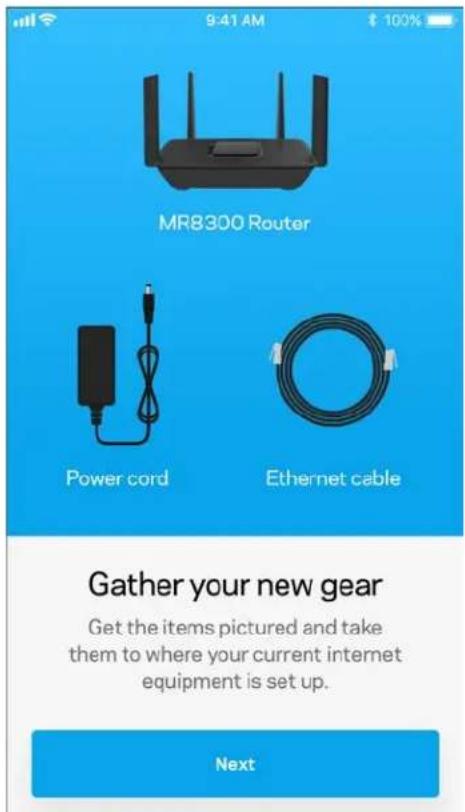

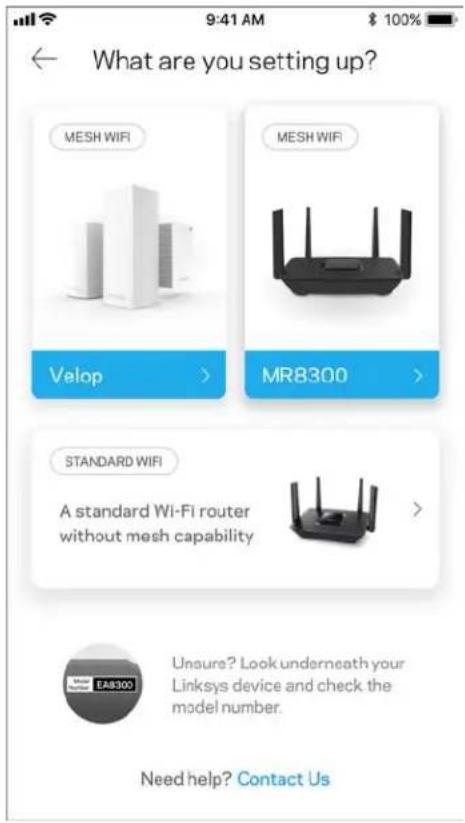

Tarvikkeet ja vaiheet

Asenna sovellus avaa se ja noudata ohjeita.

Huomautus: Sovellus toimii iOS 9.0:ssä ja uudemmissa sekä Android 4.1:ssä ja sitä uudemmissa versioissa.

Asennuksen aikana luot Linksys Smart Wi-Fi -tilin, jonka avulla voit tarkastella ja muuttaa reititinjärjestelmän asetuksia missä tahansa, kunhan käytössä on Internet-yhteys.

Tässä on muutamia asioita, joita voit tehdä Linksys Smart Wi-Fi -tilin ja Linksys Appin avulla:

• muuttaa Wi-Fi-verkon nimen ja salasanan
- määrittää vieraskäytön
- yhdistää laitteita Wi-Fi-verkkoon WPS-toiminnolla
- rajoittaa Internetin käyttöä Käytönvalvonta-toiminnoilla
• testata Internet-yhteyden nopeuden.

Huomautus: Lähetämme sinulle vahvistussähköpostin. Yhdistä reitinin tiliisi napsauttamalla sähköpostiviestissä olevaa linkkiä kotiverkkoon yhdistetyssä laitteessa.

Sovellus tekee kaikki määritykset puolestasi. Sinun tarvitsee vain kytkeä virta ja Ethernet-kaapeli. Kun yhteys on muodostettu, voit mukauttaa oman Wi-Fi-verkkosi antamalla sille nimen ja salasanan. Voit myös antaa verkon solmuille nimiä niiden sijainnin mukaan, jotta voit tunnistaa ne tarpeen tulleen.

Jos olet luomassa koko kodin Mesh Wi-Fi -järjestelmää ja lisäät Velop-solmuja, voit sijoittaa uudet solmut mihin tahansa nykyisten solmujen kantavuusalueella. Vain MR8300 on kytkettävä modeemiin tai modeemireitittimeen kaapelilla. Älä huoli. Sovellus auttaa solmujen paikan valitsemisessa.

Tulosta tämä sivu ja kirjoita Wi-Fi-verkon ja tilin asetukset alla olevaan taulukkoon myöhempää käyttöä varten. Säilytä muistiinpanojasi turvallisessa paikassa.

Wi-Fi-verkon nimi
Wi-Fi-salasana
Reitittimen salasana
Vieraskäytön nimi
Vieraskäytön salasana
Linksys Appin kirjautumissähköposti
Linksys Appin salasana

Linksys Appin kirjautumissähköposti ja salasana toimivat myös kirjautumistunnuksina osoitteessa LinksysSmartWiFi.com. Voit tarkastella ja hallita Wi-Fi-verkkoasi Internet-selaimella.

Koko kodin Linksys Wi-Fi:n järjestelmäasetukset

Linksys Appin avulla voit tarkastella ja muuttaa Wi-Fi-järjestelmän asetuksia, esimerkiksi käytönvalvontaa ja suojausasetuksia. Voit hallita asetuksia missä tahansa päin maailmaa, kunhan käytössäsi on Internet-yhteys. Kotiverkossa voit hallita järjestelmää myös suoraan ilman Internet-yhteyttä.

Kirjaudu Linksys App -sovellukseen

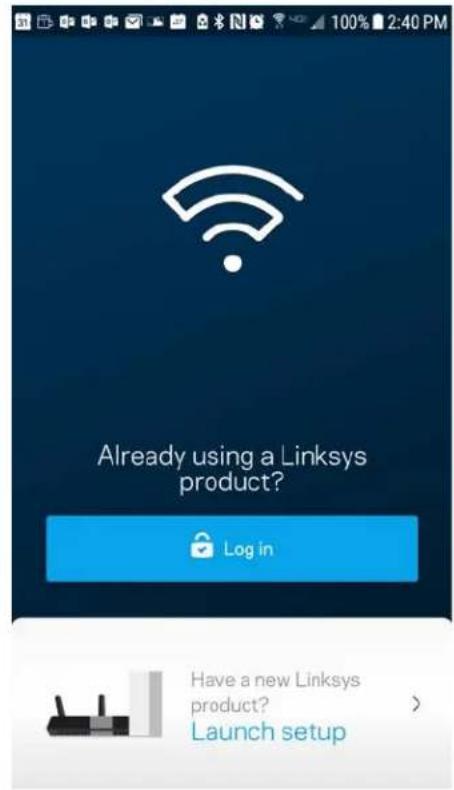

1. Avaa Linksys App.

1. Anna sähköpostiosoite, jota käytit tilin luomiseen.
2. Anna tilin salasana.
3. Valitse Kirjaudu.

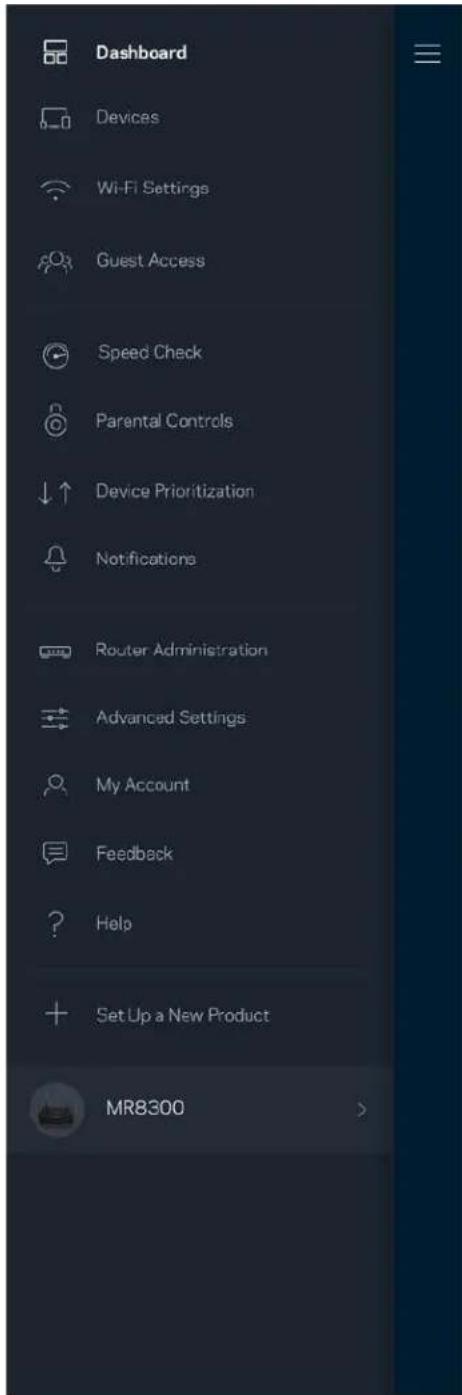

Koontinäyttö

Koontinäyttö on Wi-Fi-verkon tilannevedos. Näet, montako laitetta on yhteydessä järjestelmääsi. Koontinäytössä voit jakaa Wi-Fi-salasanan ja sallia vieraskäytön. Koontinäytöstä näet myös, mitkä laitteet on rajoitettu käytönvalvonnalla ja mille laitteille on asetettu langattoman yhteyden priorisointi.

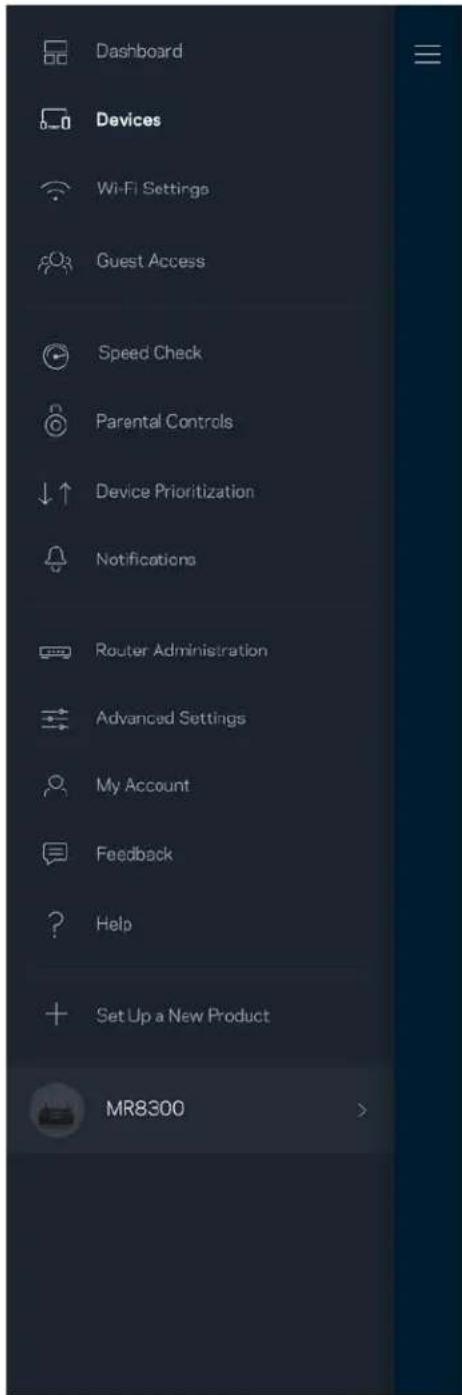

Voit katsella ja muuttaa kaikkien Wi-Fi-verkkoon yhdistettyjen laitteiden tietoja. Voit tarkastella pää- ja vierasverkon laitteita ja näyttää kunkin laitteen tiedot.

Laitteen tietojen tarkastelu ja muuttaminen

Laitteet-näytössä voit muokata laitteiden nimiä ja kuvakkeita. Voit myös priorisoida tiettyjä laitteita, määrittää käytönvalvonnan ja tarkastella Wi-Fi-verkon tietoja. Napauta laitetta, jonka tietoja haluat tarkastella.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

Wi-Fi-asetukset

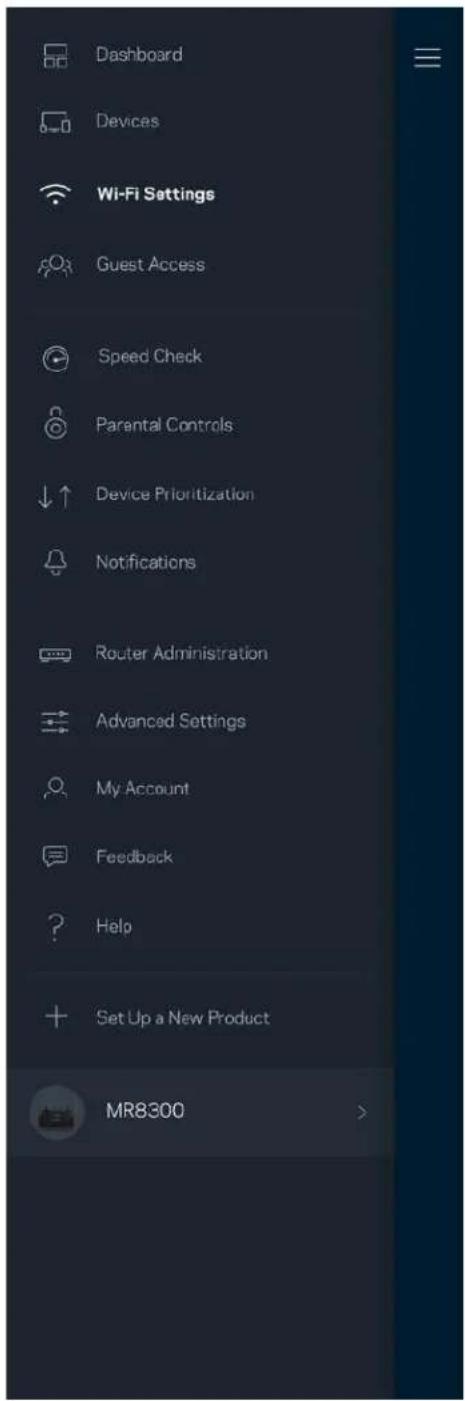

Voit tarkistaa tai muuttaa Wi-Fi-verkon nimen ja salasanan sekä yhdistää laitteita Wi-Fi Protected Setup™ -toiminnolla.

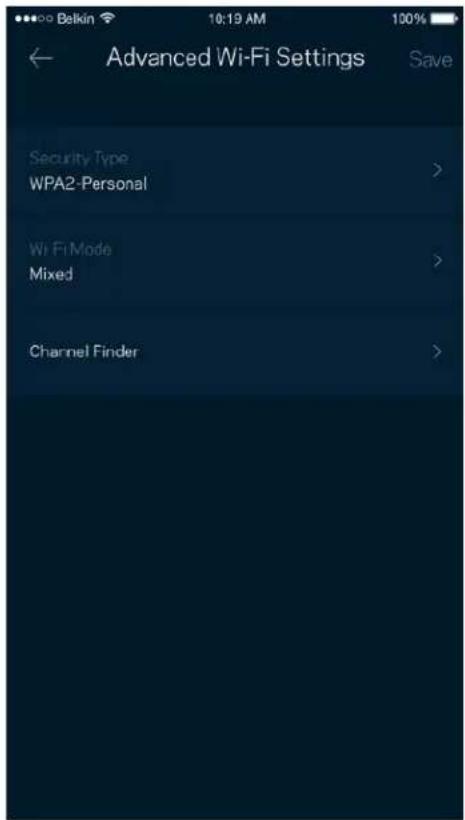

Kokeneet käyttäjät voivat muuttaa suojaustyyppiä ja Wi-Fi-tilaa. Näiden asetusten muuttaminen ei ole suositeltavaa ilman tietämystä Wi-Fi-verkkojen toiminnasta. Kanavan etsintä -toiminto etsii vapaimmat Wi-Fi-kanavat, jotta saat parhaan tehon irti järjestelmän suorituskyvystä. Jos järjestelmässäsi on useita solmuja, Kanavan etsintä etsii parhaan kanavan jokaiselle solmulle.

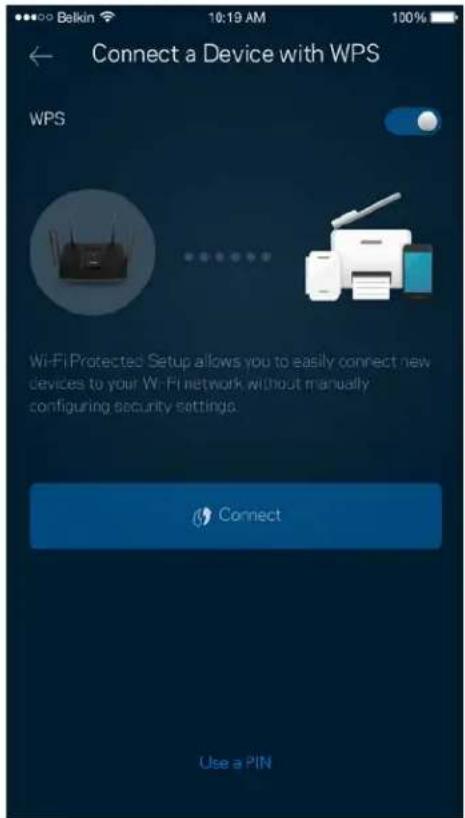

Laitteen yhdistäminen WPS-toiminnolla

Wi-Fi Protected Setup -toiminnon avulla voit helposti yhdistää langattomia laitteita Wi-Fi-verkkoosi ilman suojausasetusten määrittämistä manuaalisesti.

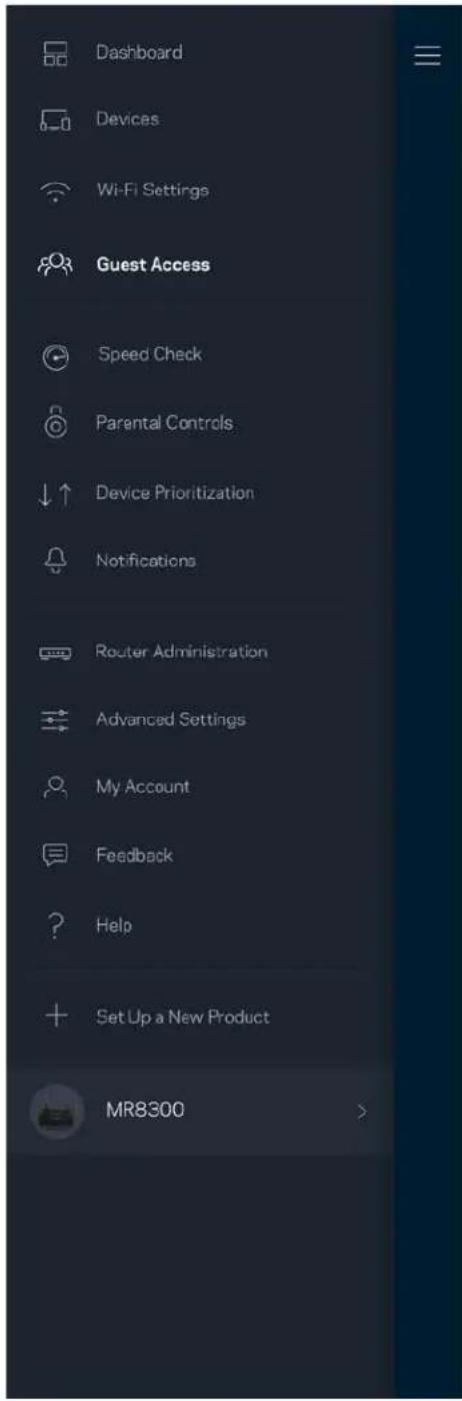

Vieraskäytön avulla voit jakaa vieraillesi Internet-yhteytesi, mutta rajoittaa heiltä pääsyn Wi-Fi-verkkosi muihin resursseihin. Voit lähettää salasanan tekstiviestillä tai sähköpostilla.

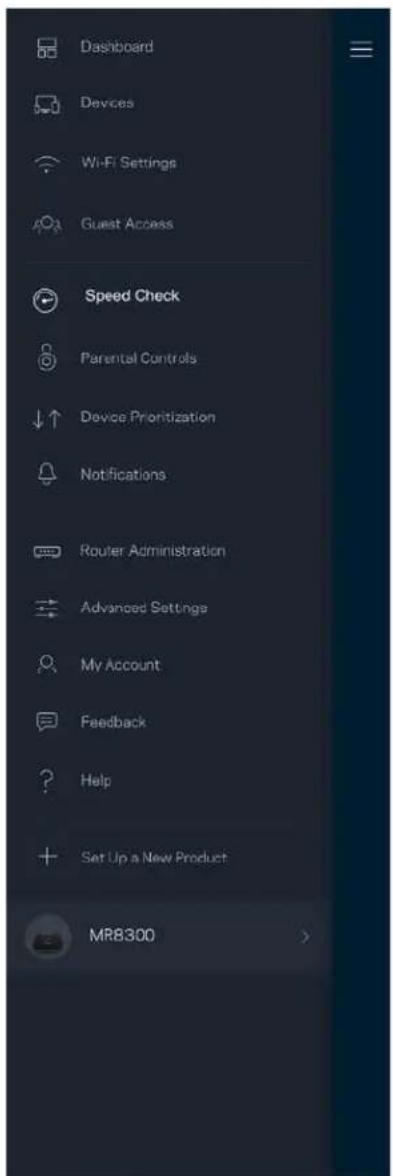

Suorita nopeustarkistus, kun haluat varmistaa, että saat sen nopeuden, josta olet maksanut. Nopeustarkistus auttaa myös laitteiden priorisoinnissa, koska tulokset määrittävät sen, miten Wi-Fi-verkon kaista jaetaan priorisoiduille laitteille.

• Latausnopeus on nopeus, jolla sisältö siirretään Internetistä reitittimeesi.
• Lähetysnopeus kertoo, millä nopeudella sisältöä siirretään verkostasi Internetiin.

Huomautus: Monet tekijät vaikuttavat Internet-yhteyden nopeuteen. Tällaisia ovat esimerkiksi Internet-palveluntarjoajalta hankitun tilin tyyppi, paikallinen ja maailmanlaajuinen Internet-liikenne sekä kodin Internet-yhteyden jakavien laitteiden määrä.

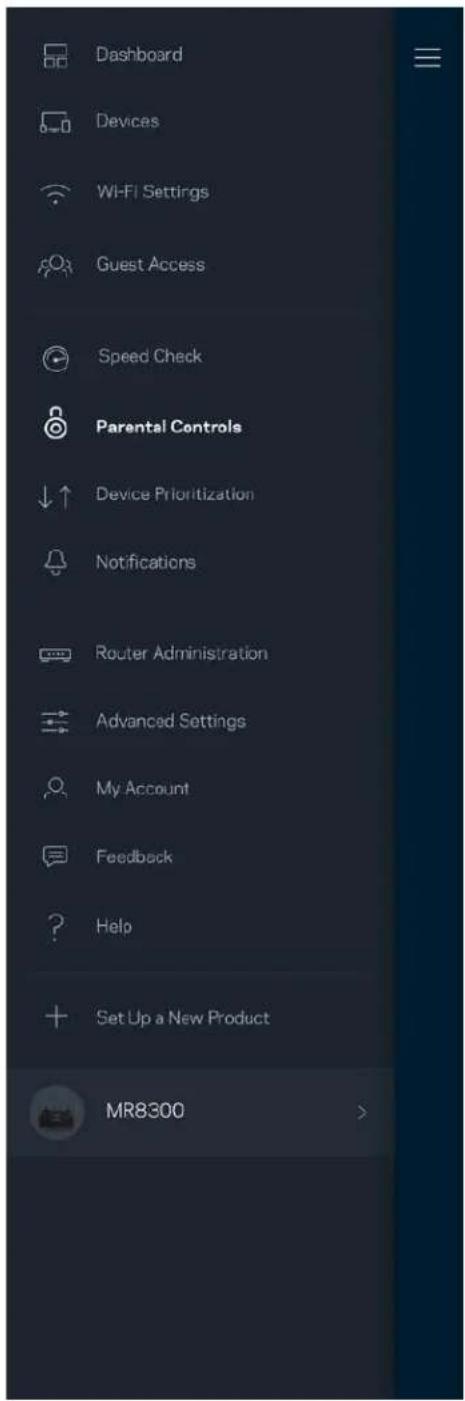

Käytönvalvonta

Käytönvalvonnan avulla voit hallita, milloin lapsesi voivat käyttää verkkoa ja mihin sisältöön heillä on pääsy. Voit keskeyttää Internetin käytön tietyiltä laitteilta tai estää pääsyn tiettyihin sivustoihin.

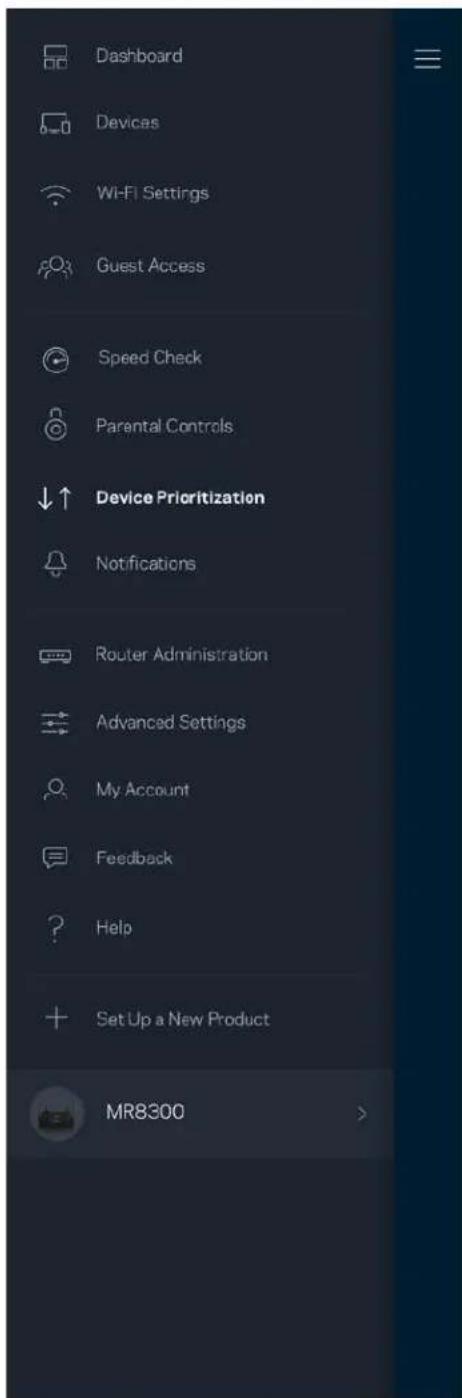

Laitteen priorisointi

Voit valita enintään kolme laitetta, joiden Internet-yhteyden käyttö priorisoidaan. Näille laitteille annetaan aina paras mahdollinen (langallinen ja/tai langaton) yhteysnopeus. Reitinin suorittaa nopeustarkistuksen määrittäikseen parhaan tavan jakaa Wi-Fi-yhteys priorisoiduille laitteille. Muut laitteet jakavat jäljellä olevan kaistanleveyden. Priorisoidut laitteet näkyvät koontinäytössä.

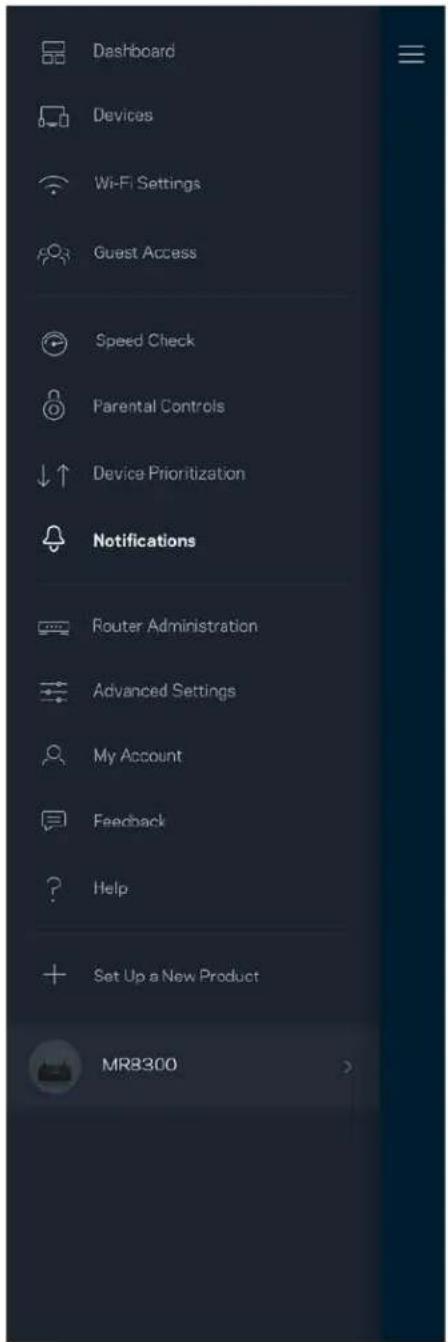

Jos käytössä on useita solmuja, sovellus voi lähettää ilmoituksia, jos järjestelmään kuuluva toissijainen solmu kytkeytyy pois päältä. Toissijaisia solmuja ovat ne, joita ei ole kytketty modeemiin kaapelilla. Ilmoitukset on sallittava mobiililaitteen asetuksissa, jotta sovellus voi lähettää sinulle ilmoituksia.

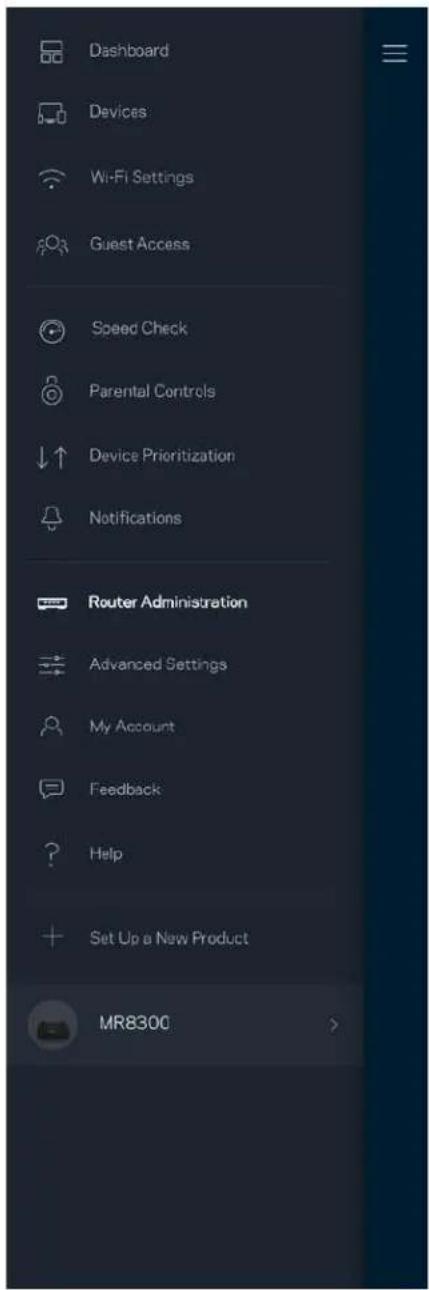

Reitittimen hallintanäytössä voit muuttaa reitittimen salasanaa ja vihjettä sekä tarkistaa erilaisia reitittimen tunnistetietoja (kuten mallinumero, sarjanumero sekä IP-tiedot).

Voit halutessasi lähettää automaattisia kaatumisraportteja Linksysille Wi-Fi-verkon käyttökokemuksen parantamista varten. Voit myös ilmoittaa tietyistä ongelmista Linksysille manuaalisesti.

Seuraavat tiedot lähetetään ongelman kuvaksen kanssa:

Sovellusversio	Kirjautumistyyppi (pilvipalvelu: näyttää tiliin liittyvän sähköpostiosoitteen, paikallinen: reitittimen järjestelmänvalvoja)
Laitteen malli	WAN-yhteystyyppi (joko Wi-Fi tai ethernet)
Laitteen käyttöjärjestelmäversio	Aika: päivämäärä (kk/pp/vuosi, kellonaika, aikavyöhyke)

Lisäasetukset

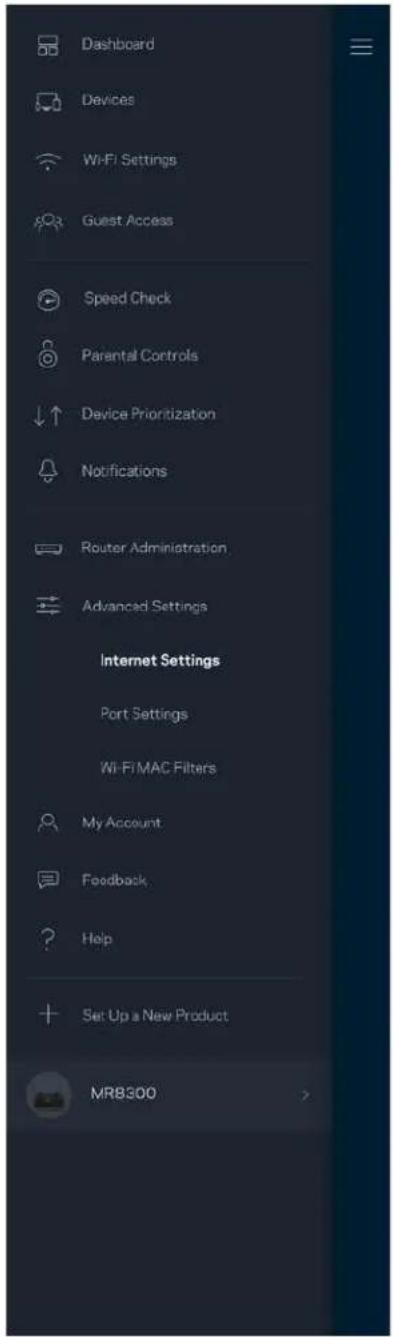

Internet-asetukset

Voit valita, miten reitinin muodostaa Internet-yhteyden. Oletusasetus on Automaattinen määritys -DHCP. Muut yhteystyypit vaihtelevat Internet-palveluntarjoajan ja reitittimen käyttötavan mukaan. Kokeneet käyttäjät voivat käyttää lisääsetuksia MAC-osoitteiden kloonaamiseen ja suurimman siirtoyksikön (MTU) määrittämiseen.

Portin edelleenohjaus - yhdelle portille, usealle portille tai porttialueelle - lähettää tiettyyn porttiin tai portteihin saapuvan liikenteen Wi-Fi-verkon tietylle laitteelle tai tietylle portille. Porttialueen laukaisussa reititin valvoo tiettyjen porttien lähteviä tietoja. Reititin muistaa tietoja pyytävän laitteen IP-osoitteen, jolloin tietojen palautuessa ne reititetään suoraan oikealle laitteelle.

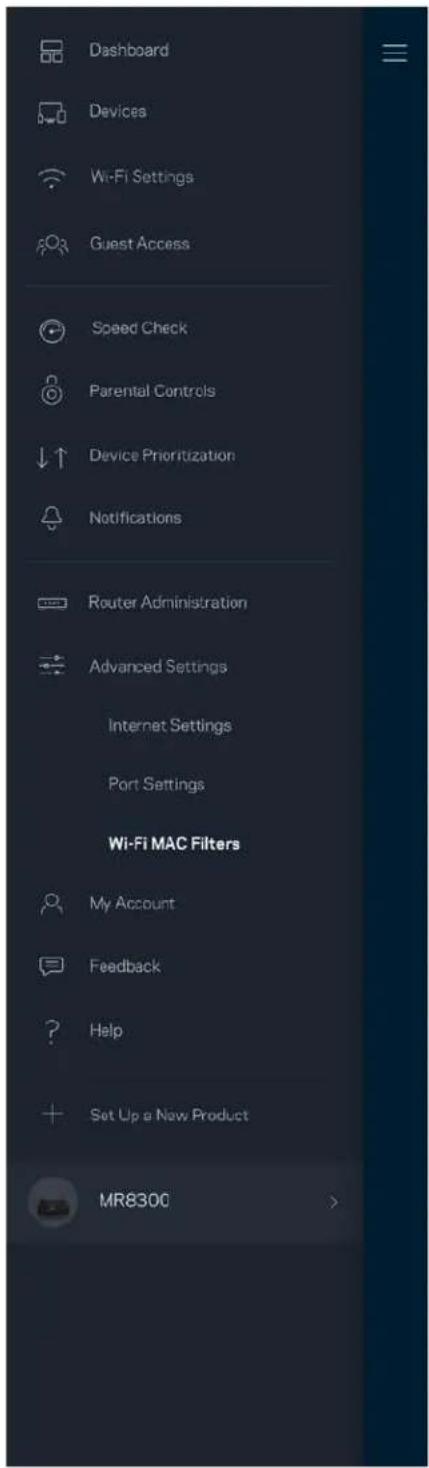

Jokaisella verkkolaitteella on yksilöllinen 12-numeroinen MAC (Media Access Control) -osoite. Voit luoda luettelon MAC-osoitteista, jotka sallitaan tai estetään Wi-Fi-verkossasi.

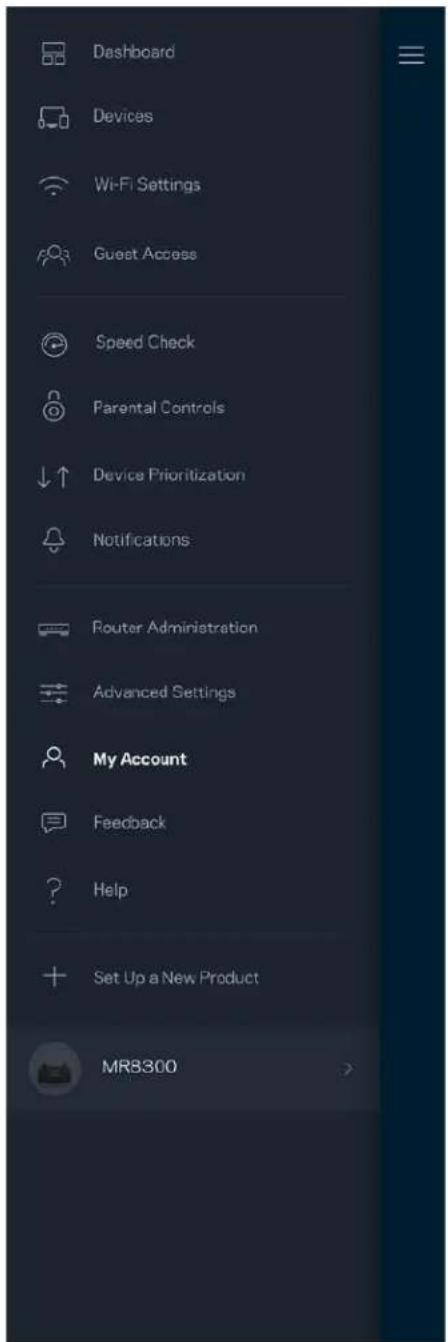

Voit muuttaa Linksys Appin salasanaa tai tilata uusimmat uutiset ja tarjoukset Linksysiltä.

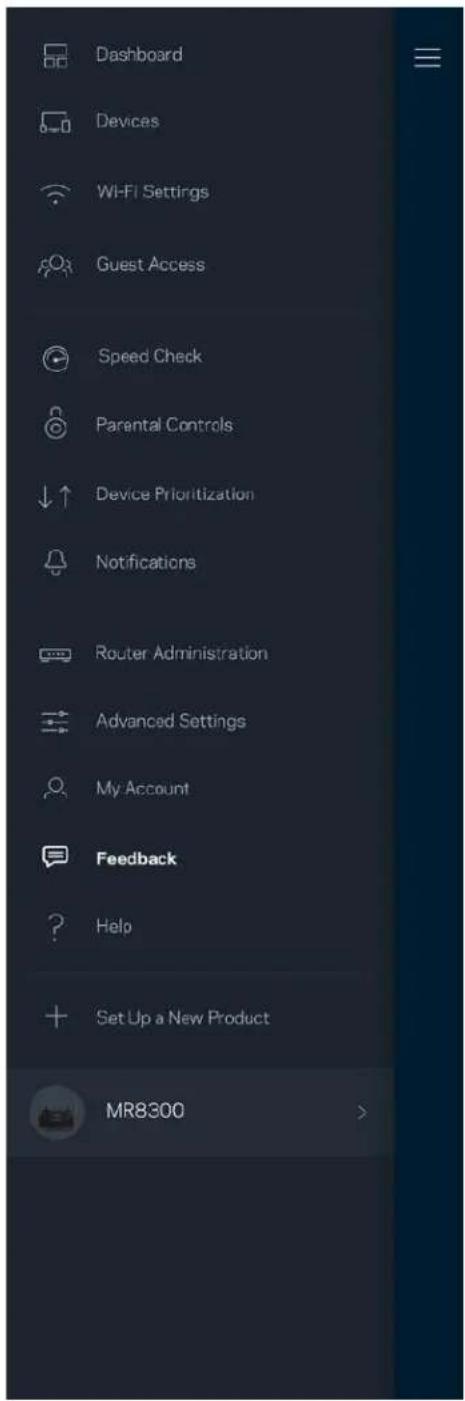

Voit antaa meille palautetta sovelluksesta. Arvioi sovellus sovelluskaupassa, lähetä meille ehdotuksia tai ilmoita ongelmasta. Kaikki tämä auttaa meitä parantamaan käyttökokemustasi.

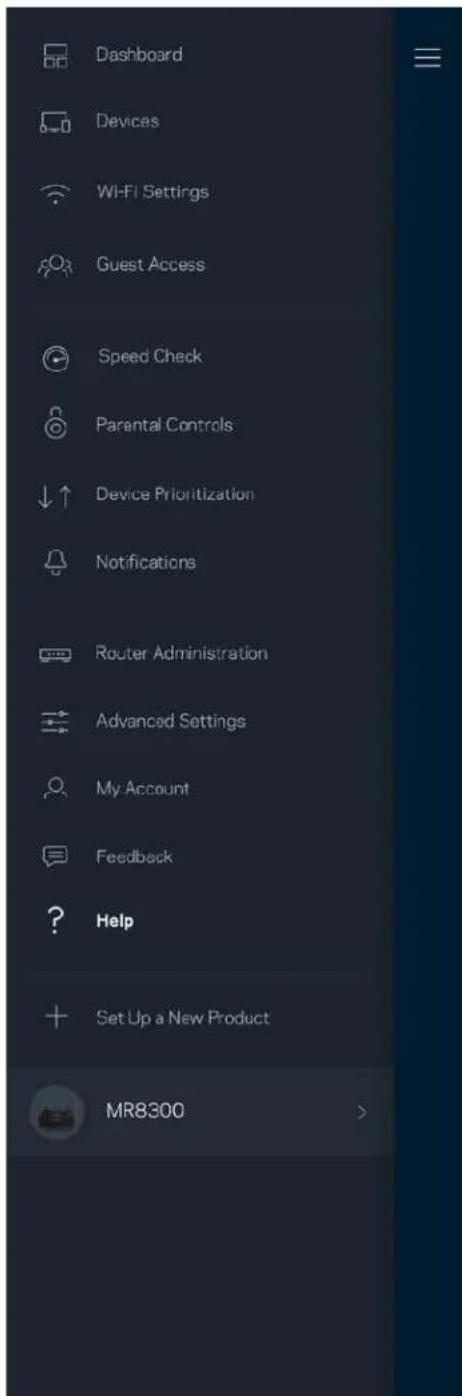

Onko sovelluksen käytössä ongelmia? Tarvitsetko apua toimintojen käyttämiseen? Saat lisätietoja valitsemalla ohjeen.

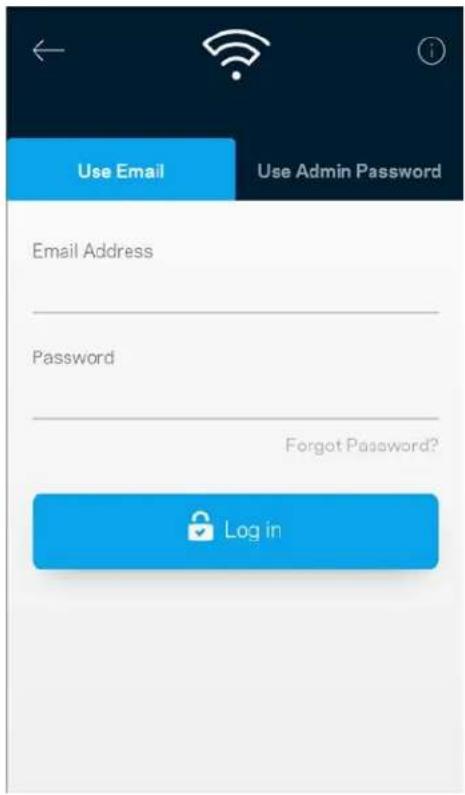

Yhteyden muodostaminen suoraan reitittimeen

Vaikka Internet-yhteys ei olisi käytössä, voit silti käyttää reitittimen asetuksia. Muodosta yhteys Wi-Fi-verkkoosi, käynnistä Linksys App ja valitse alhaalta Kirjaudu reitittimen salasanalla. Et voi käyttää Linksys Smart Wi-Fi -tiliäsi ilman Internet-yhteyttä.

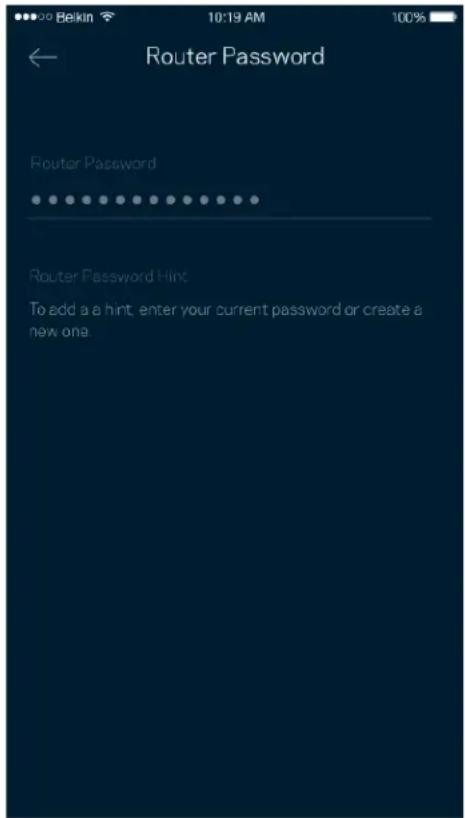

Suojattu järjestelmänvalvojan salasana luodaan automaattisesti asennuksen aikana. Voit muuttaa sitä valitsemalla Reitittimen järjestelmänvalvoja ja Muuta reitittimen salasana ja vihje.

Reitittimen suojaamiseksi lähetämme sinulle sähköpostin, kun joku muuttaa reitittimen salasanaa.

Reitittimen tehdasasetusten palauttaminen

Reitittimen MR8300 tehdasasetusten palauttamiselle ei pitäisi olla tarvetta. Tehdasasetusten palautus nollaa reitittimen siihen tilaan, jossa se toimitettiin tehtaalta, jolloin alkuasennusprosessi on suoritettava uudelleen. Kaikki asennuksen aikana ja sen jälkeen määrittämäsi mukautetut asetukset, kuten Wi-Fi-verkon nimi, salasanat ja suojaustyyppi, poistetaan reitittimestä. Kaikkien langattomien laitteiden yhteys Wi-Fi-verkkoon katkaistaan.

Tehdasasetusten palauttaminen:

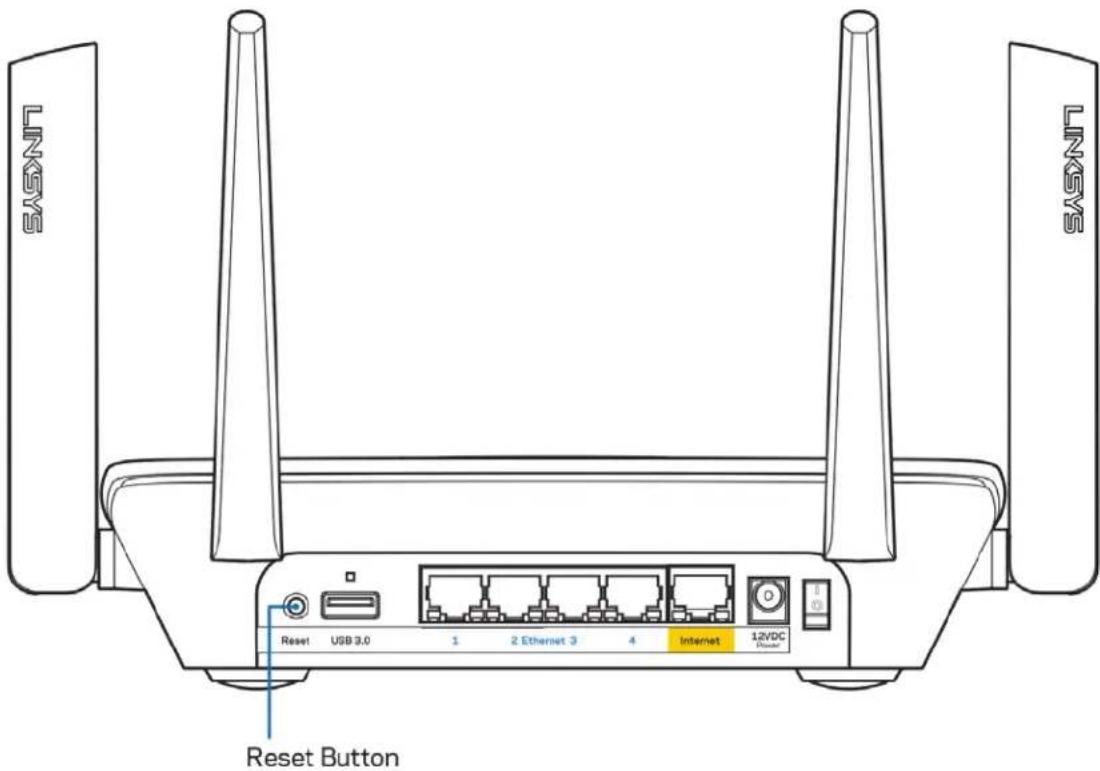

- Kun reitittimeen on kytketty virta, paina sen taustapuolella olevaa nollauspainiketta pitkään. Reitittimen päällä oleva valo alkaa vilkkua punaisena. Älä vapauta painiketta, ennen kuin valo sammuu ja syttyy sitten uudelleen kirkkaan punaisena.

SAXNT SAXNT SAXNT Reset Button Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC Power

Tekniset tiedot

Linksys MR8300

Mallinimi	Tri-Band Mesh Wi-Fi -reititin, AC2200
Mallinumero	MR8300
Kytkinportin nopeus	10/100/1000 Mbps
Radiotaajuus	2,4 GHz ja 5 GHz (x2)
Antennien määrä	4 ulkoista säädettävää antenna
Portit	USB 3.0, Ethernet (1-4), Internet, virta
Painikkeet	Virtapainike, nollauspainike, WPS
Valot	Yläpaneeli: Yksi, monivärinen virran ja tilan merkkivaloTakapaneeli: USB, Ethernet (1-4), Internet
Suojausominaisuudet	WPA2/WPA-Mixed, WPA2-Personal
Suojausavaimen pituus, bittiä	Jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat	213,7 mm x 161,8 mm x 54,8 mm (ilman antenneja)
Laitteen paino	608 g
Virta 12 V, 2,0 A
Sertifioinnit FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Käyttölämpötila 0-40 °C
Varastointilämpötila -20-60 °C
Käyttöympäristön ilmankosteus	10-80 %, suhteellinen ilmankosteus, kondensoitumaton
Varastointiympäristön ilmankosteus	5-90 %, kondensoitumaton

Huomautukset:

Lisätietoja säännöksistä, takuusta ja turvatiedoista on osoitteessa Linksys.com/support/MR8300.

Oikeus teknisten tietojen muuttamiseen pidätetään.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä, käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet.

Ympärivuorokautinen tekninen tuki toimii osoitteessa linksys.com/support/MR8300.

BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta.

© 2018 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään.
