NÁVOD K OBSLUZE MaxStream MR8300 LINKSYS

Uživatelská příručka

MAX-STREAM™

Třípásmový směrovač

pro mesh Wi-Fi, AC2200

MR8300

Obsah

Přehled produktu 3

Přední a horní část 3

Zadní strana 5

Strana 6

Nápověda 7

Kde získáte další pomoc 7

Nastavení 9

Co budete potřebovat 9

Nastavení celého domácího Wi-Fi systému Linksys 13

Přihlaste se do aplikace Linksys ____ 13

Panel 14

Zařízení 15

Zobrazení nebo změna detailů zařízení 16

Nastavení Wi-Fi 17

Pokročilá nastavení 18

Připojte zařízení pomocí WPS 19

Přístup s právy hosta \_\_\_\_ 20

Rychlostní test 21

Rodičovská kontrola 23

Priorita zařízení 24

Oznámení 25

Správa routeru 26

Pokročilá nastavení 28

Nastavení internetu 28

Nastavení portů 29

Filtry MAC pro Wi-Fi 30

Můj účet 31

Zpětná vazba 32

Nápověda 33

Přímé připojení ke směrovači 34

Heslo směrovače 35

Jak obnovit tovární nastavení směrovače. 36

Technické údaje 37

Linksys MR8300 37

Prostředí 37

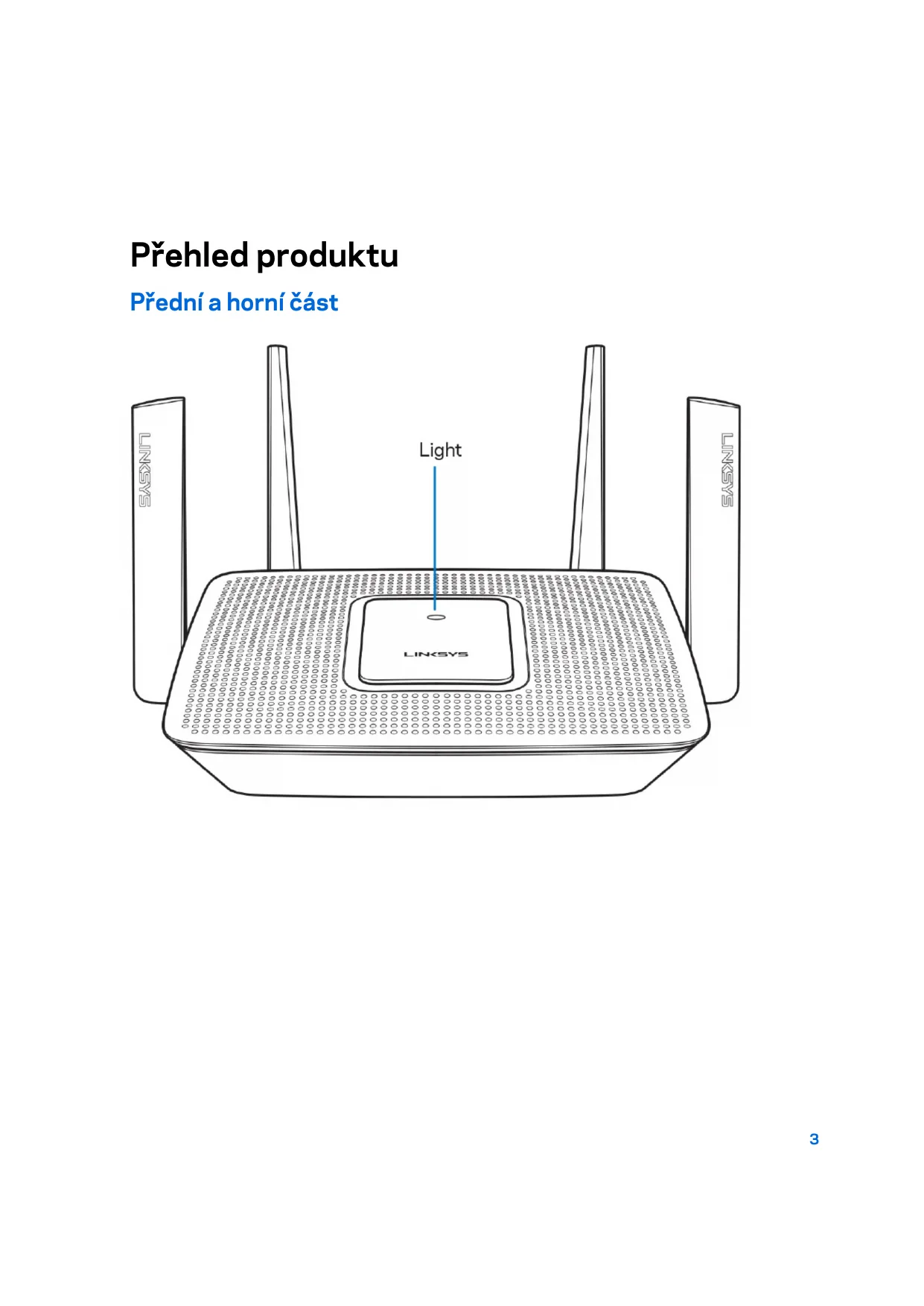

Přehled produktu

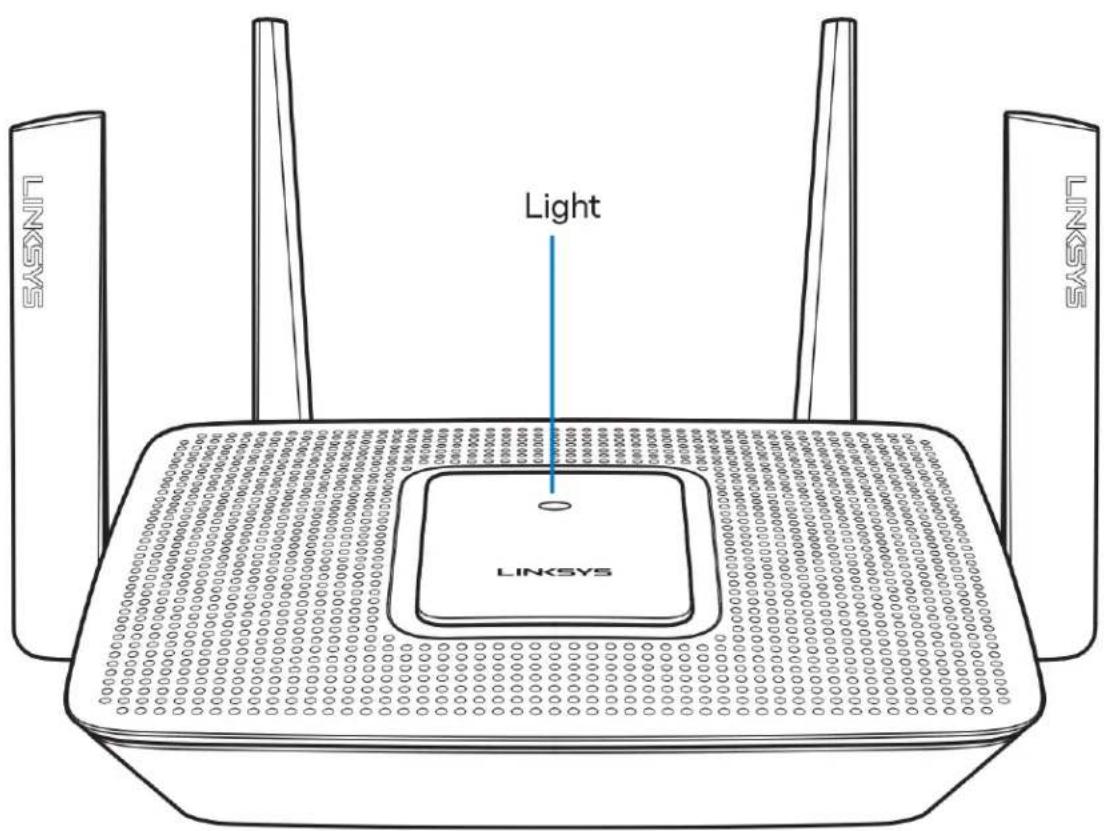

Přední a horní část

Indikátor na horní straně routeru poskytuje informace o činnosti routeru.

Běžný provoz

Popis indikátoru Stav
Modrá (blikající)	SpouštěníPočkejte, až se směrovač uvede do chodu.
Fialová	Uzel je připraven ke konfiguraciSpustte aplikaci Linksys a dokončete nastavení.
Fialová (bliká) Probíhá konfigurace	Postupujte podle pokynů v aplikaci.
Modrá	Připojení k internetuSměrovač je připojen, vše je v pořádku.
Červená	Připojení k internetu není k dispoziciUzel není připojen. Ověřte si u svého poskytovatele připojení, zda u něj nedošlo k přerušení služby.
Červená (bliká)	Není připojen k modemu.Ujistěte se, zda je váš směrovač dobře připojen k modemu.

WPS

Modrá (blikající) Zahájeno párování	Zahájeno párování
Žlutá (blikající) Párování bylo neúspěšné
Modrá Párování bylo úspěšné

Zadní strana

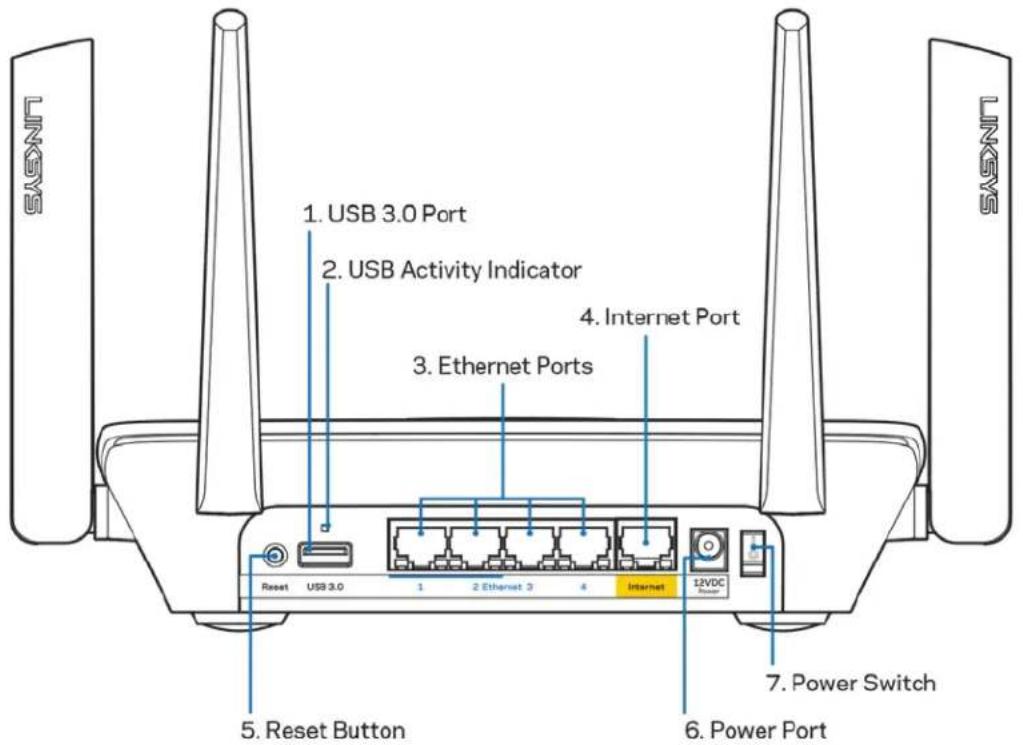

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

Port USB 3.0 (1) - připojte a sdílejte jednotky USB ve své síti nebo na internetu.

Poznámka – tento port je určen pro budoucí funkce a po zpřístupnění může vyžadovat aktualizaci firmwaru.

Indikátor činnosti USB (2) - indikátory značí prěnos dat do externího zařizení či opačným směrem.

Ethernetové porty (3) - ethernetové (sítové) kabely připojte k těmto modrým gigabitovým portům (10/100/1000) a ke kabelovým zařízením v síti.

Poznámka - nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie.

Internetový port (4) - ethernetový kabel připojte k tomuto žlutému gigabitovému portu

(10/100/1000) a k modemu širokopásmového kabelového internetu/DSL nebo modemu optického internetového připojení.

Poznámka - nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie.

Tlačítko reset (5) - potřebujete-li obnovit tovární nastavení směrovače, stiskněte a podržte toto tlačítko, dokud kontrolka na horní straně směrovače nezabliká červeně. Kontrolka zůstane na chvíli svítit červeně a potom zhasne.

Port napájení (6) - připojte dodaný napájecí adaptér.

Vypínač (7) - stisknutím | (zap.) zapnete router.

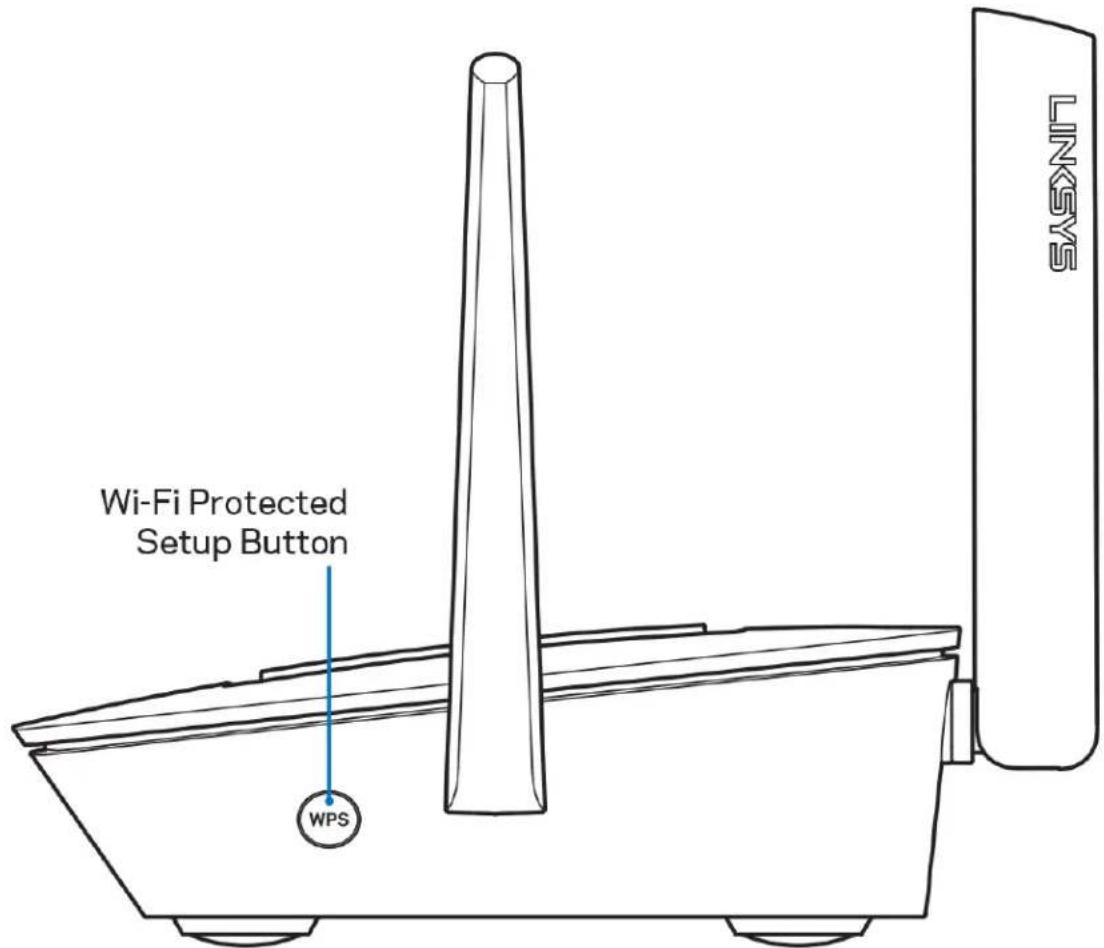

Strana

Tlačítko Wi-Fi Protected Setup™ - stisknutím připojíte síťová zařízení s aktivním WPS.

Nápověda

Kde získáte další pomoc

• Linksys.com/support/MR8300
• Nápověda k aplikaci Linksys (spustte aplikaci a klikněte na Nápověda v hlavním navigačním menu).

Poznámka - licence a informace pro software třetích stran použitý v tomto produktu jsou k dispozici na stránce http://support.linksys.com/en-us/license. V případě dotazů a žádostí o zdrojový kód pod licencí GPL se obraťte na http://support.linksys.com/en-us/gplcodecenter.

Nastavení

DÜLEŽITÉ - váš MR8300 lze nastavit pouze jako primární uzel v celém systému domácí mesh Wi-Fi. Primární uzel musí být připojen ethernetovým kabelem k modemu nebo modemu se směrovačem. Sekundární uzly mohou být připojeny bezdrátově nebo ethernotovými kabely.

Pokud přidáváte směrovač do stávajícího domácího systému mesh WiFi Velop, zresetujte všechny uzly do výrobního nastavení a znovu je přidejte až po nastavení a zprovoznění MR8300.

Stáhněte si aplikaci Linksys. Tuto aplikaci potřebujete k nastavení směrovače.

Přejděte do obchodu s aplikacemi pro své zařízení a hledejte Linksys.

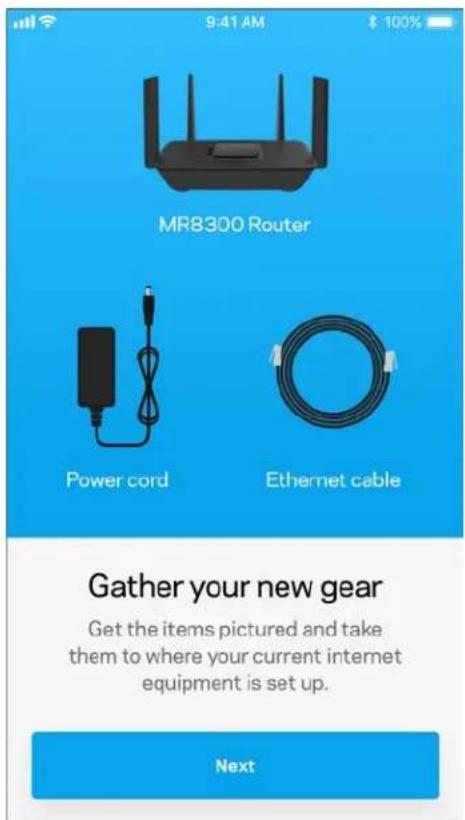

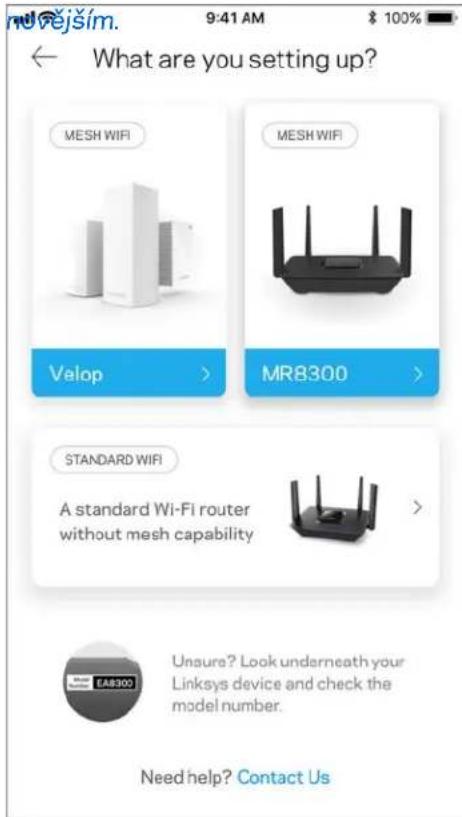

Co budete potřebovat

Nainstalujte aplikaci, otevřete ji a postupujte podle pokynů.

Poznámka: Aplikace funguje v operačním systému iOS 9.0 a novějším a Android 4.1 a

Při nastavení vytvoříte účet Linksys Smart Wi-Fi, abyste mohli aplikaci používat k zobrazení nebo změně nastavení systému směrovače z libovolného místa, na kterém se můžete připojit k internetu.

Mezi řadu věcí, které můžete provádět s Linksys Smart Wi-Fi patří:

• Změna názvu a hesla Wi-Fi
• Nastavení přístupu hosta
• Připojení zařízení k Wi-Fi pomocí WPS
- Blokování přístupu k internetu rodičovskou kontrolou
• Testování rychlosti připojení k internetu

Poznámka - pošleme vám ověřovací e-mail. V domácí síti klepněte na odkaz v e-mailu, abyste směrovač propojili s účtem Linksys Smart Wi-Fi.

Kromě připojení napájecího a ethernetového kabelu se o vše postará proces nastavení založený na aplikaci. Po připojení použijte aplikaci k přizpůsobení své bezdrátové sítě a přidělte název a heslo. Uzly můžete pojmenovat také podle účelu nebo umístění, także je můžete identifikovat v případech, kdy vyžadují pozornost.

Máte-li v plánu přidat další uzly Velop a vytořit tak celý systém domácí mesh WiFi, můžete tyto uzly přidat kdekoliv v rámci dosahu již fungujícího uzlu. K modemu nebo směrovači je potřeba připojit jen MR8300. Nemusíte si dělat starosti, aplikace vám s umístěním uzlů pomůže.

Tuto stránku si vytiskněte a zaznamenejte si nastavení bezdrátové sítě a účtu do tabulky jako referenci. Uložte si poznámky na bezpečné místo.

Název bezdrátové sítě Wi-Fi
Heslo Wi-Fi
Heslo routeru
Přístupové jméno pro hosty
Přístupové heslo pro hosty
Přihlašovací e-mailová adresa do aplikace Linksys
Přihlašovací heslo do aplikace Linksys

Svou přihlašovací e-mailovou adresu a heslo do aplikace Linksys můžete použít rovněž k přihlášení na stránkách LinksysSmartWiFi.com. Zde můžete sledovat nebo spravovat svou Wi-Fi prostřednictvím webového prohlížeče.

Nastavení celého domácího Wi-Fi systému Linksys

S použitím aplikace Linksys můžete sledovat nebo měnit nastavení systému Wi-Fi včetně zabezpečení a rodičovské kontroly. Nastavení můžete provádět z libovolného místa na světě, kde budete mít k dispozici připojení k Internetu. Přístup do svého systému máte také přímo ze své domácí sítě, a to i tehdy, když připojení k internetu není k dispozici.

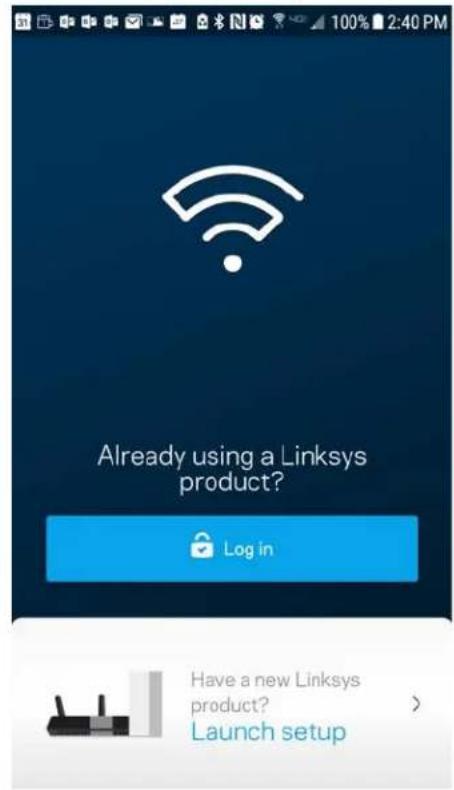

Přihlaste se do aplikace Linksys

1. Otevřete aplikaci Linksys.

1. Zadejte e-mailovou adresu, kterou jste použili při vytváření svého účtu.
2. Zadejte své heslo k účtu.
3. Klepněte na Log in (Přihlásit se).

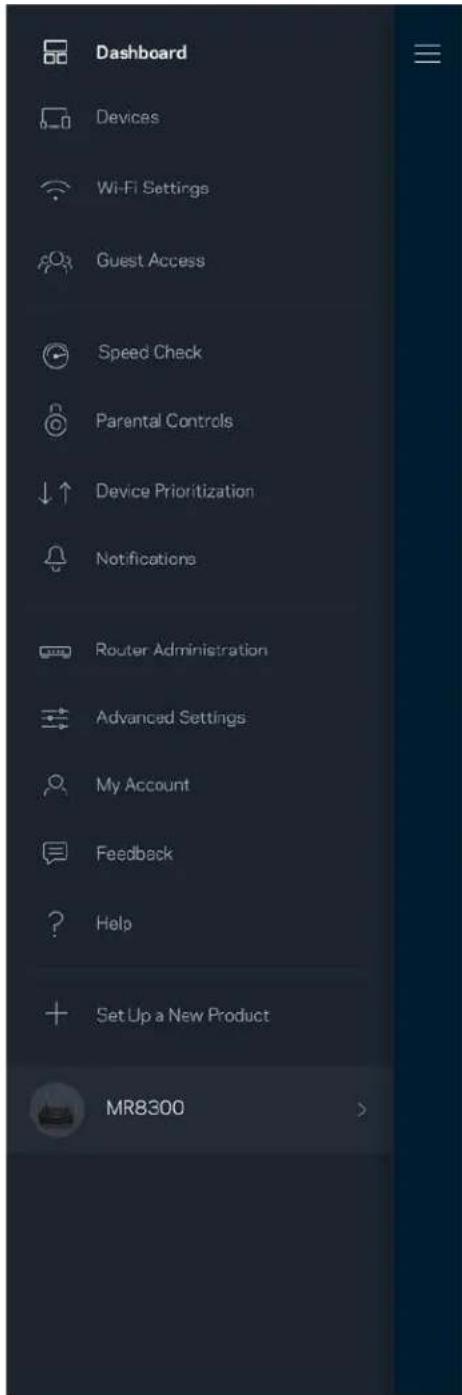

Panel

Panel je snímkem vašeho Wi-Fi. Podívejte se, kolik zařízení je připojeno k vašemu systému. Prostřednictvím Panelu můžete sdílet heslo k Wi-Fi a aktivovat přístup pro hosty. Panel také ukazuje, zda má nějaké zařízení rodičovskou kontrolu nebo zda bylo upřednostněno pro bezdrátový přístup Wi-Fi.

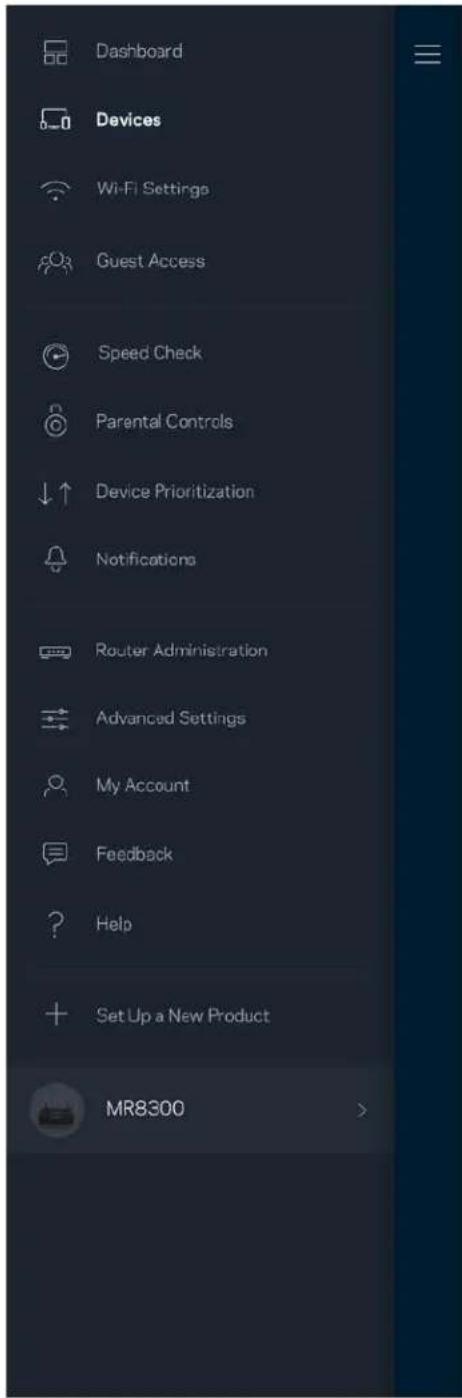

Můžete zobrazit a změnit detaily pro všechna zařízení připojená k vaší bezdrátové síti Wi-Fi. Můžete sledovat zařízení v hlavní síti i v síti pro hosty, a zobrazit informace o každém zařízení.

Zobrazení nebo změna detailů zařízení

Na obrazovce Devices (zařízení) můžete upravit názvy zařízení a změnit ikony zařízení. Můžete také nastavit prioritu zařízení, rodičovskou kontrolu a detaily bezdrátové sítě Wi-Fi. Klepnutím na zařízení zobrazíte detaily.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000:0000:0 0000:4425:48f0:5bd8:5c93

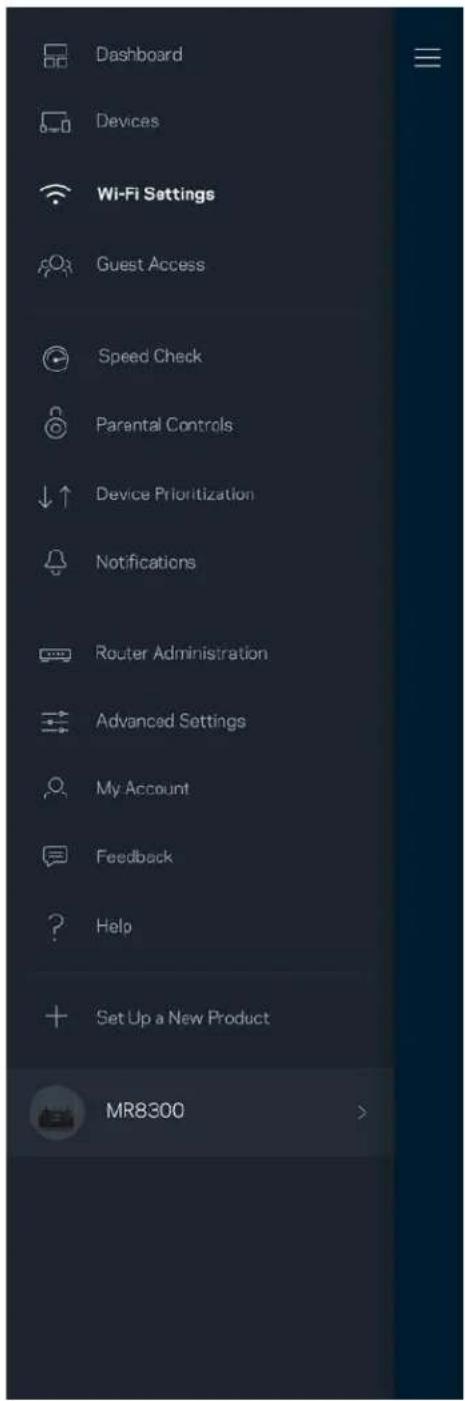

Nastavení Wi-Fi

Můžete zobrazit nebo změnit název a heslo bezdrátové sítě a připojit zařízení pomocí Wi-Fi Protected Setup™.

Pokročilí uživatelé mohou změnit výchozí typ zabezpečení a režim Wi-Fi. Tato nastavení neměňte, pokud nemáte skutečně zkušenost se sítěmi Wi-Fi. Vyhledavač kanálů (Channel Finder) vyhledá nejotevřenější kanály Wi-Fi ve vaší oblasti, abyste od svého systému získali nejlepší výkon. Pokud má váš systém více uzlů, vyhledávač kanálů najde nejlepší kanál pro každý uzel.

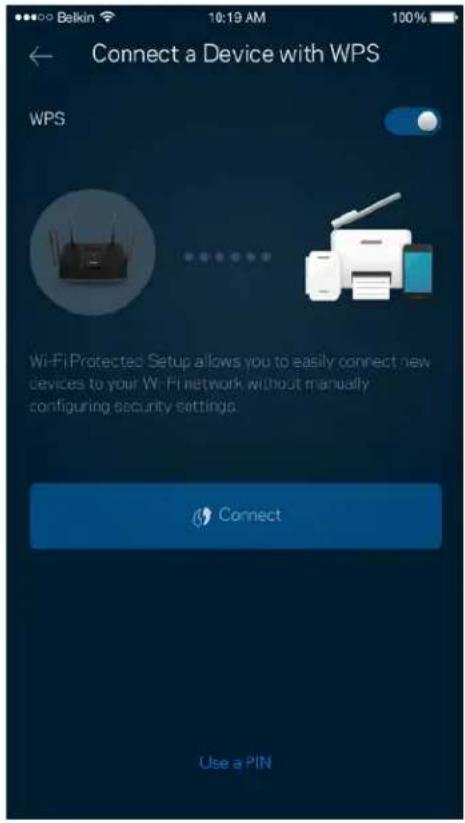

Připojte zařízení pomocí WPS

Wi-Fi Protected Setup umožňuje snadno připojit bezdrátová zařízení k vaší bezdrátové síti, aniž byste museli ručně zadávat bezpečnostní nastavení.

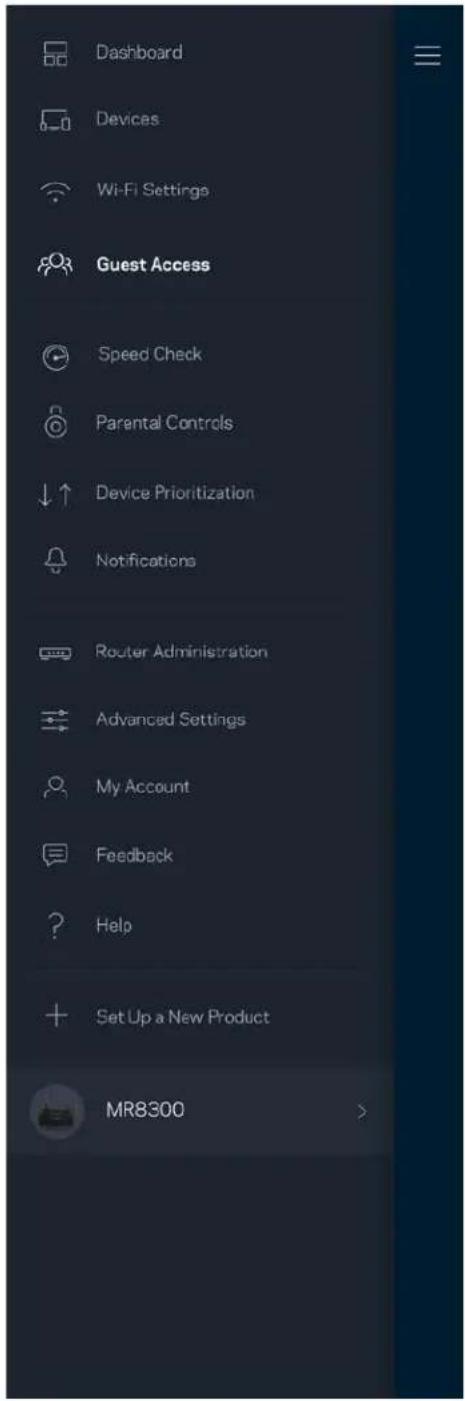

Přístup s právy hosta

Použijte přístup s právy hosta, chcete-li hostům zpřístupnit internet a zároveň omezit přístup k jiným zdrojům připojeným k vaší bezdrátové síti. Heslo lze odeslat textovou zprávou nebo e-mailem.

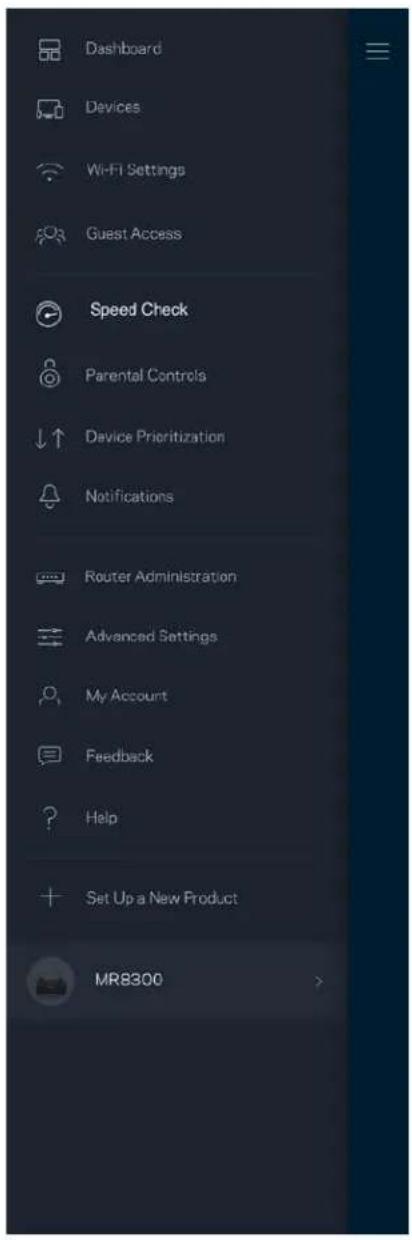

Spustte test rychlosti a ověřte si, zda vaše rychlosti odpovídají tomu, za co platíte. Test rychlosti také pomáhá při stanovení priority zařízení, protože výsledky určují, jak je bezdrátové připojení rozdělováno mezi upřednostněná zařízení.

• Rychlost stahování je rychlost, kterou je obsah internetu prénášen do vašeho směrovače.
• Rychlost nahrávání je rychlost, kterou můžete obsah odeslat do internetu.

Poznámka – rychlost internetového připojení ovlivňují různé faktory, včetně typu účtu ISP, místního i celosvětového internetového provozu a počtu zařízení v domácnosti, která sdílejí připojení k internetu.

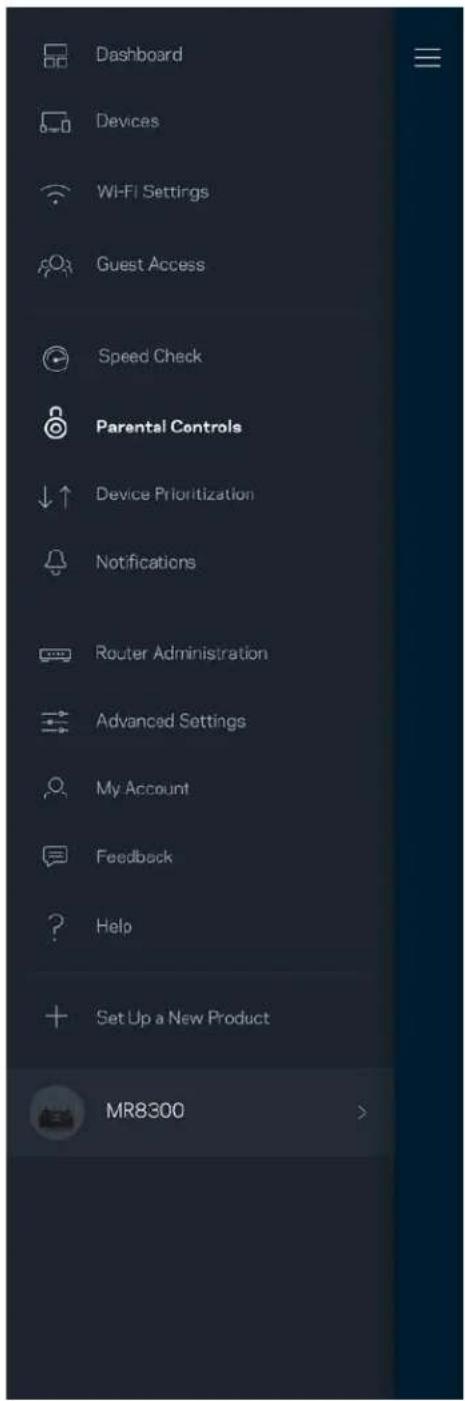

Rodičovská kontrola

Rodičovská kontrola umožňuje kontrolovat, kdy jsou vaše děti online a co tam dělají. Můžete pozastavit internet pro konkrétní zařízení nebo zablokovat určité webové stránky.

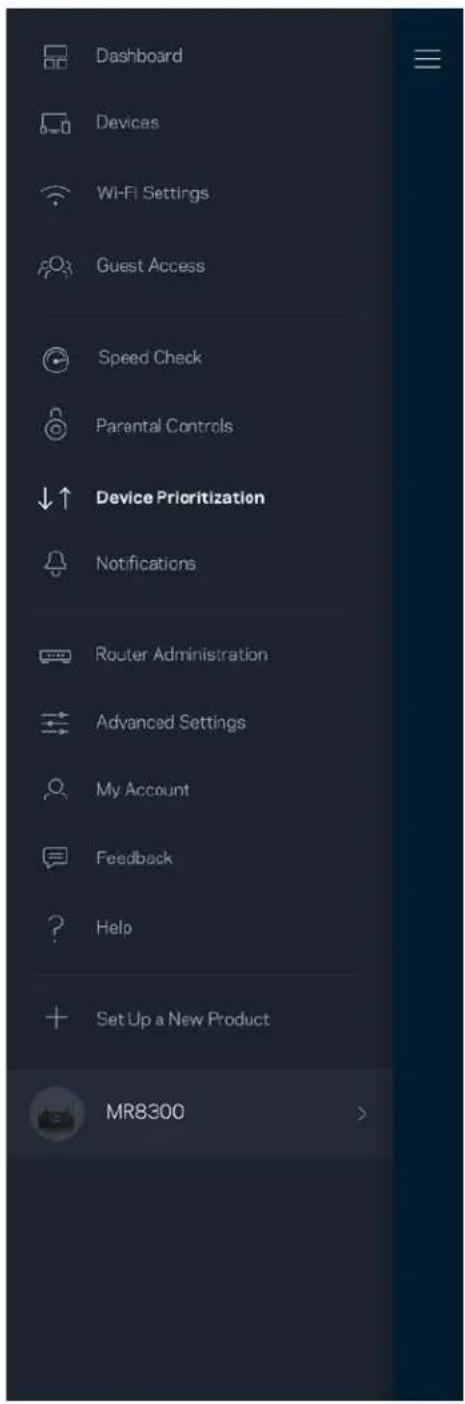

Můžete vybrat až tři zařízení, která budou mít přednost při připojení k internetu. Tato zařízení, at připojená kabelem nebo bezdrátově, budou mít vždy nejlepší přístup, když jsou připojena. Směrovač provede test rychlosti a stanoví, jak nejlépe rozdělit Wi-Fi podle priority zařízení. Ostatní zařízení budou sdílet zbývající kapacitu. Upřednostňovaná zařízení se zobrazují na panelu.

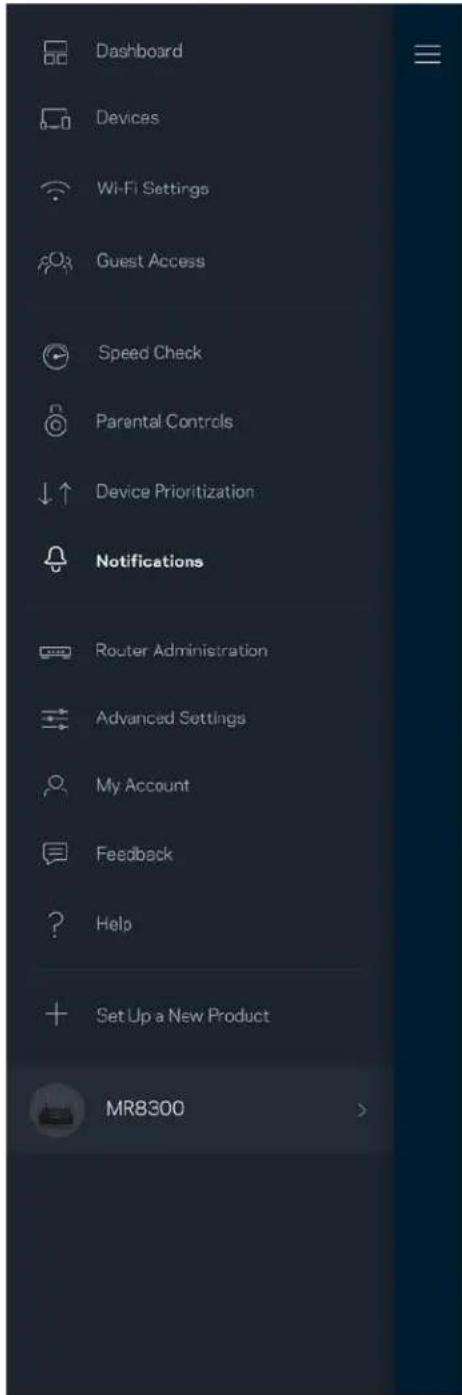

Máte-li více než jeden uzel, může vás aplikace upozornit, když jsou sekundární uzly ve vašem systému offline. Sekundární uzly jsou všechny, které nejsou k vašemu modemu připojeny kabelem. Aby vás aplikace mohla upozornit, musíte zapnout upozornění ve svém mobilním zařízení,

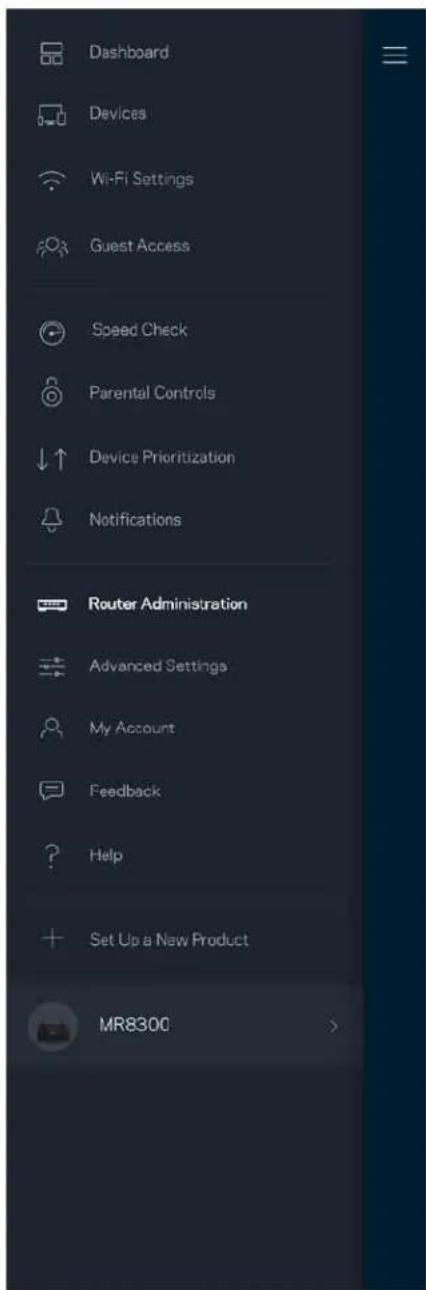

Na obrazovce správy směrovače můžete změnit heslo a nápovědu k heslu. Také můžete kontrolovat různé identifikátory (číslo modelu, sériové číslo a detaily IP) svého směrovače.

Můžete udělit souhlas, že chcete automaticky hlásit pády společnosti Linksys a přispívat k vylepšování zkušenosti s Wi-Fi. Konkrétní problémy také můžete ručně nahlásit společnosti Linksys.

Následující informace budou odeslány s vaším popisem problému:

• Verze aplikace	• Typ přihlášení (cloud: zobrazení související e-mailové adresy, lokálně: zobrazení „správce směrovače”)
• Model zařízení	• Typ připojení WAN (zobrazení Wi-Fi nebo ethernet)
• Verze OS zařízení	• Čas: datum (měsíc/den/rok, čas, časové pásmo)

Pokročilá nastavení

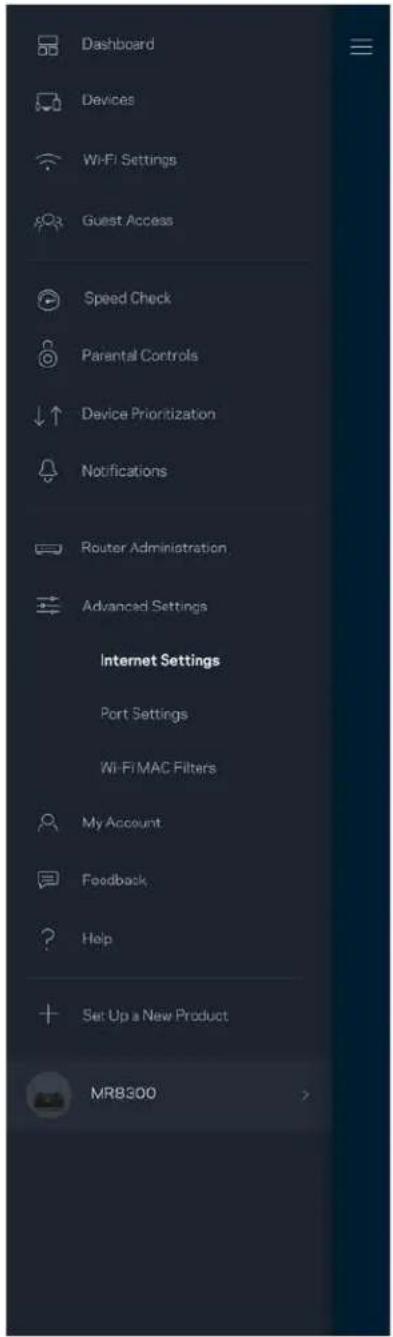

Nastavení internetu

Můžete zvolit, jak se váš směrovač připojí k internetu. Výchozí nastavení je Automatická konfigurace – DHCP. Ostatní typy připojení závisejí na vašem poskytovateli připojení k internetu nebo na tom, jak plánujete používat směrovač. Pokročilí uživatelé mohou používat další nastavení ke klonování adres MAC a k nastavení maximální jednotky prénosu (MTU).

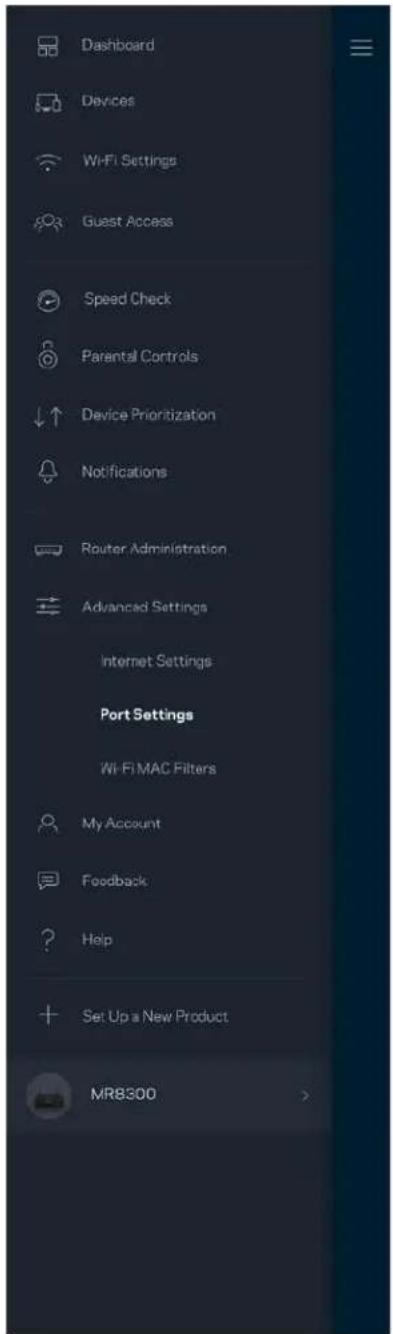

Předávání portů – pro jeden port, více portů nebo rozsah portů odešle příchozí data na konkrétní port nebo porty ke konkrétnímu zařízení nebo portu ve vaší síti Wi-Fi. V případě aktivace rozsahu portů hledá směrovač v odchozích datech konkrétní čísla portů. Směrovač si pamatuje adresy IP zařízení, která požadují data, takže když se požadovaná data vrátí, jsou přesměrována zpět na správné zařízení.

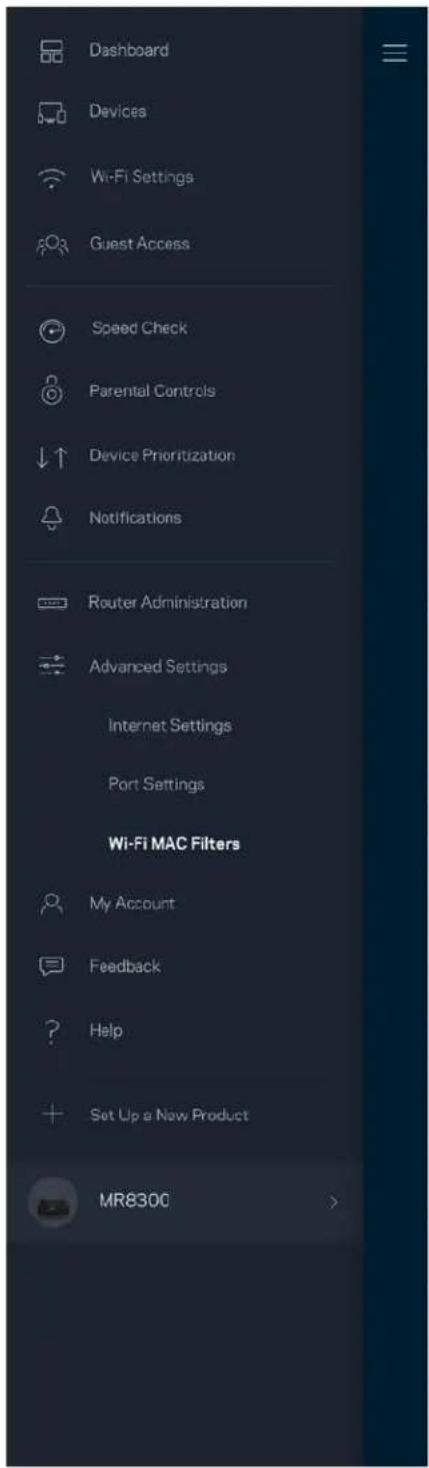

Každé síťové zařízení má jedinečnou 12místnou adresu MAC (Media Access Control). Můžete vytvořit seznam adres MAC a potom povolit nebo zakázat příslušná zařízení ve své bezdrátové síti.

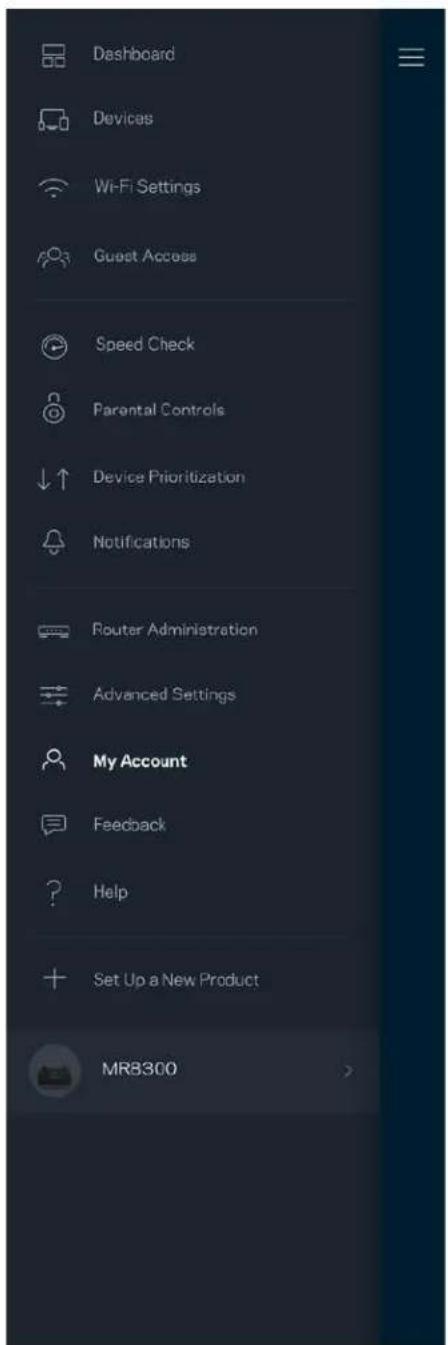

Změňte si heslo do aplikace Linksys a udělte souhlas s příjmem posledních novinek a nabídek od společnosti Linksys.

Můžete nám sdělit svůj názor. Ohodnotte aplikaci v obchodu s aplikacemi, zašlete nám návrh nebo popište, co vám brání v lepší zkušenosti.

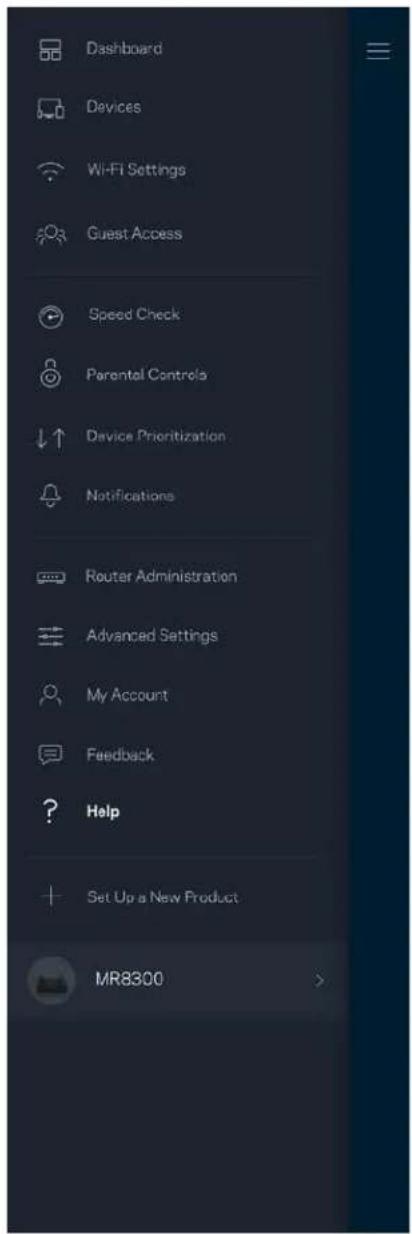

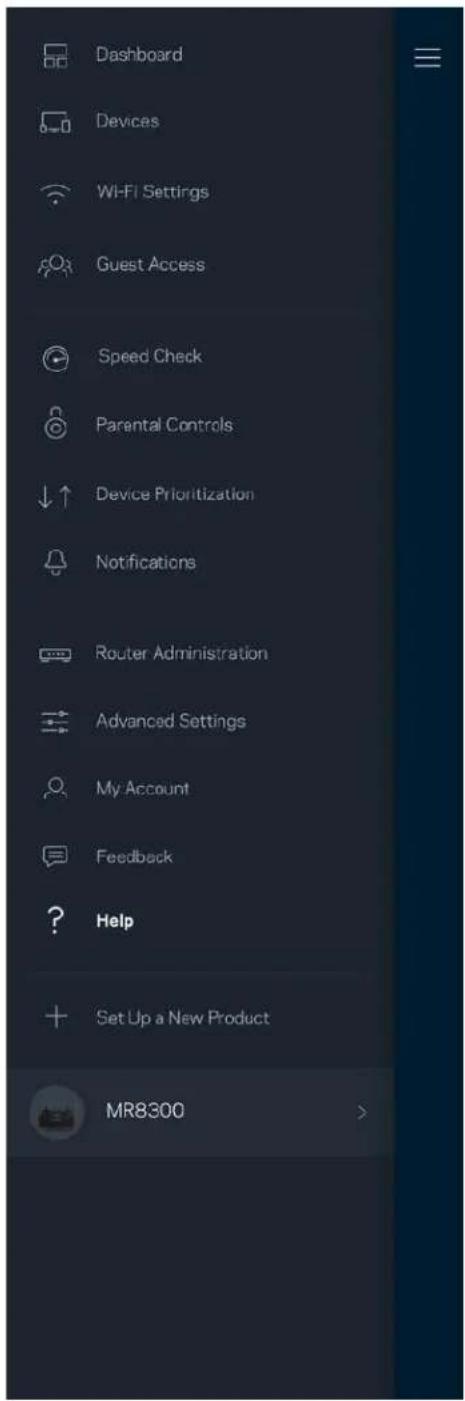

Máte problémy s aplikací? Potřebujete více informací o nějaké funkci? Klepnutím na Nápovědu získáte další informace.

Přímé připojení ke směrovači

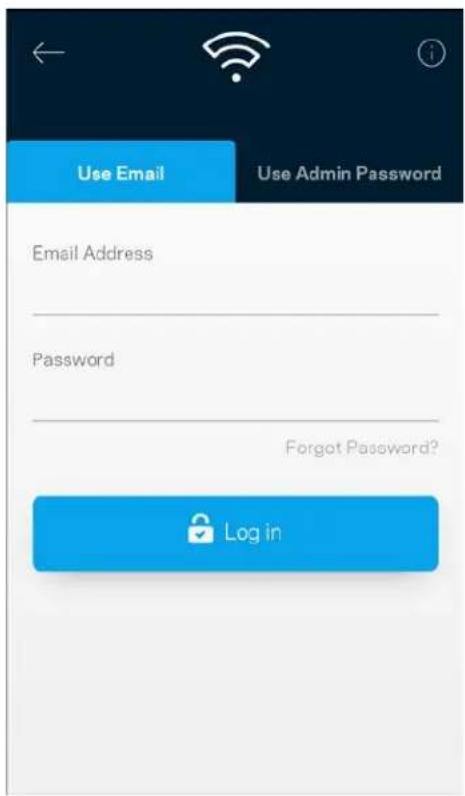

I když nejste připojeni k internetu, stále máte přístup k nastavení směrovače. Připojte se ke své bezdrátové síti, spustte aplikaci Linksys a klepněte na „Log in with Router Password“ (přihlásit se heslem směrovače) dole na obrazovce. Nebudete moci přistupovat ke svému účtu Linksys Wi-Fi, když nejste online.

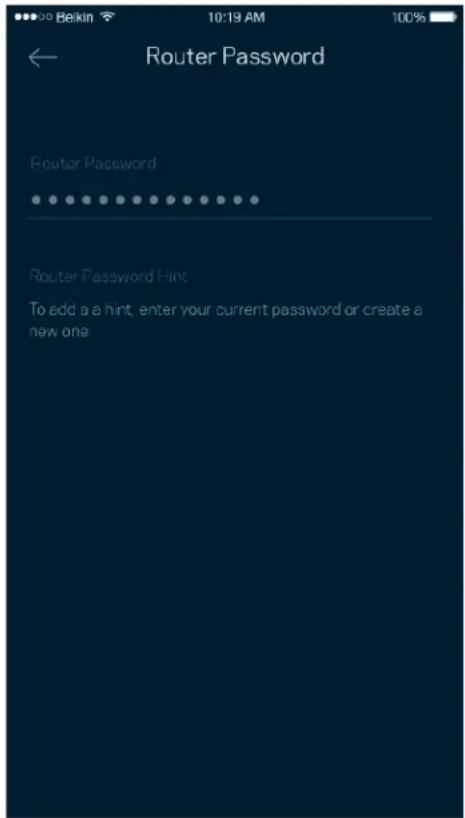

Při instalaci jsme vytvořili bezpečné heslo správce. Pokud je chcete změnit, klepněte na Router Administration (správa směrovače) a změňte heslo ke směrovači a nápovědu k heslu.

Pokud heslo ke směrovači někdo změní, zašleme vám e-mail, abychom zajistili, že váš směrovač zůstane bezpečný.

Jak obnovit tovární nastavení směrovače.

Obnovení továrního nastavení směrovače MR8300 by nemělo být teoreticky nikdy zapotřebí – je to velmi problematický proces. Obnovení továrního nastavení vrátí váš směrovač do stavu, kdy jste si ho zakoupili. Budete muset znovu provést celé nastavení. Všechna nastavení, která jste změnili při nastavování i po něm, budou vymazána (například název bezdrátové sítě, hesla, typ zabezpečení). Všechna bezdrátová zařízení se odpojí od bezdrátové sítě.

Resetovat do výrobního nastavení:

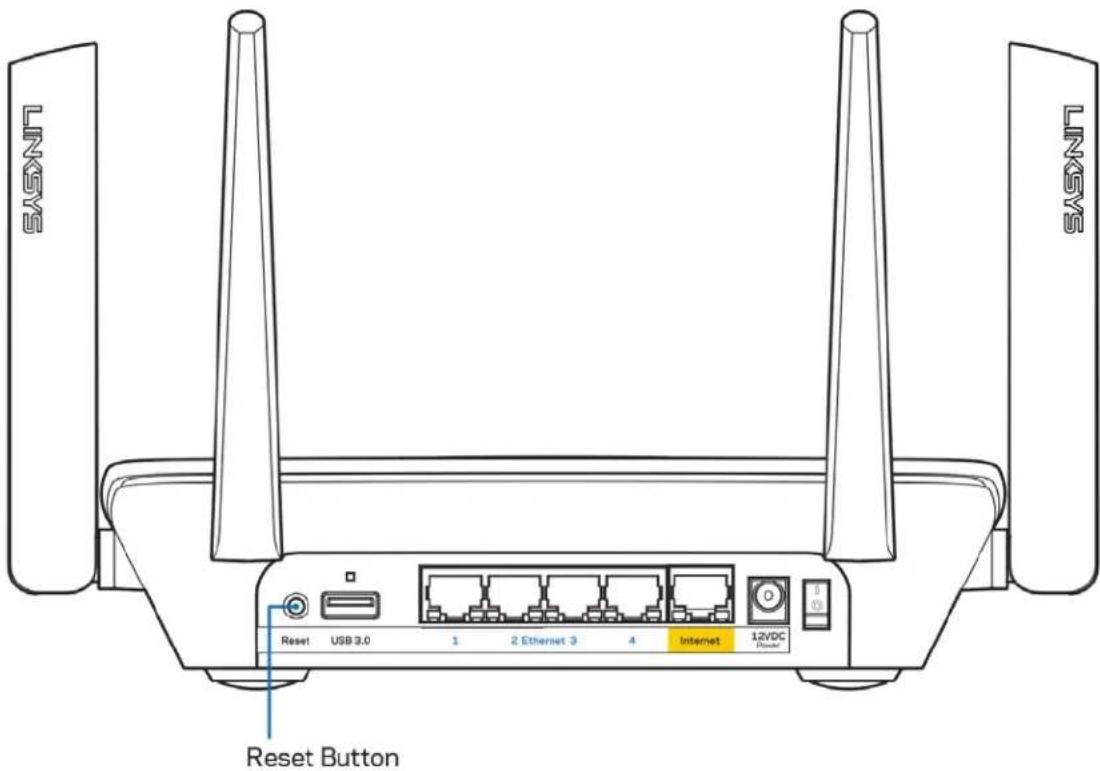

- Stiskněte a podržte resetovací tlačítko na spodní straně, když je směrovač připojený k napájení a zapnutý. Kontrolka na horní straně směrovače zabliká červeně. Neuvolňujte tlačítko, dokud indikátor zcela nezhasne a pak nezačne svítit jasně červeně.

SAXNT SAXNT SAXNT Reset Button Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC Power

Technické údaje

Linksys MR8300

Název modelu	Třípásmový směrovač pro mesh Wi-Fi, AC2200
Číslo modelu	MR8300
Rychlost přepínaných portů	10/100/1000 Mb/s
Frekvence vysílání	2,4 GHz a 5 GHz (x2)
Počet antén	4 externí nastavitelné antény
Porty	USB 3.0, ethernet (1-4), internet, napájení
Tlačítka	Vypínač, reset, WPS
Indikátory	Horní panel: Jeden indikátor s více barvami pro signalizaci napájení a stavuZadní panel: USB, ethernet (1-4), internet
bezpečnostní funkce	WPA2/WPA-Mixed, WPA2-Personal
Úroveň zabezpečení	128bitové šifrování

Prostředí

Rozměry	213,7 mm x 161,8 mm x 54,8 mm (bez antén)
Hmotnost	608 g
Napájení 12 V, 2,0A
Certifikace	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Provozní teplota	0 až 40 °C (32 až 104 °F)
Skladovací teplota	-20 až 60 °C (-4 až 140 °F)

Provozní vlhkost 10% až 80% relativní vlhkost, bez kondenzace

Skladovací vlhkost 5 % až 90 % bez kondenzace

Poznámky:

Regulační, záruční a bezpečnostní informace najdete na stránce Linksys.com/support/MR8300.

Specifikace podléhají změně bez oznámení.

Maximální výkon je odvozen od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha faktorech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, intenzity síťového provozu, stavebních materiálů a konstrukcí, použitého operačního systému, kombinace používaných bezdrátových produktů, rušení atd.

Špičkovou technickou podporu najdete na adrese linksys.com/support/MR8300.

BELKIN, LINKSYS a řada názvů produktů, značek a log jsou ochranné známky skupiny společností Belkin. Zmíněné ochranné známky třetích stran jsou vlastnictvím příslušných vlastníků.

© 2018 Belkin International, Inc. a/nebo její dceřiné společnosti. Všechna práva vyhrazena.
