MANUALE UTENTE MaxStream MR8300 LINKSYS

Conectar un dispositivo con WPS

Panoramica del prodotto 3

Lato anteriore/superiore 3

Lato posteriore 5

Parte laterale 6

Guida 7

Dove reperire ulteriori informazioni 7

Installazione 9

Operazioni preliminari 9

Impostazioni per il Sistema Wi-Fi per tutta la casa Linksys 13

Accesso all'App Linksys 13

Pannello di controllo 14

Dispositivi 15

Per visualizzare o modificare i dettagli del dispositivo: ____ 16

Impostazioni Wi-Fi 17

Impostazioni avanzate 18

Connessione di un dispositivo con WPS 19

Accesso ospite 20

Test della velocità 21

Filtro famiglia 23

Priorità dei dispositivi 24

Notifiche 25

Gestione router 26

Impostazioni avanzate 28

Impostazioni Internet 28

Impostazioni porta 29

Filtri MAC Wi-Fi 30

Il mio account 31

Feedback 32

Guida 33

Collegamento diretto al router 34

Password del router 35

Come ripristinare il router ai valori di fabbrica 36

Specifiche 37

Linksys MR8300 37

Specifiche ambientali 37

Panoramica del prodotto

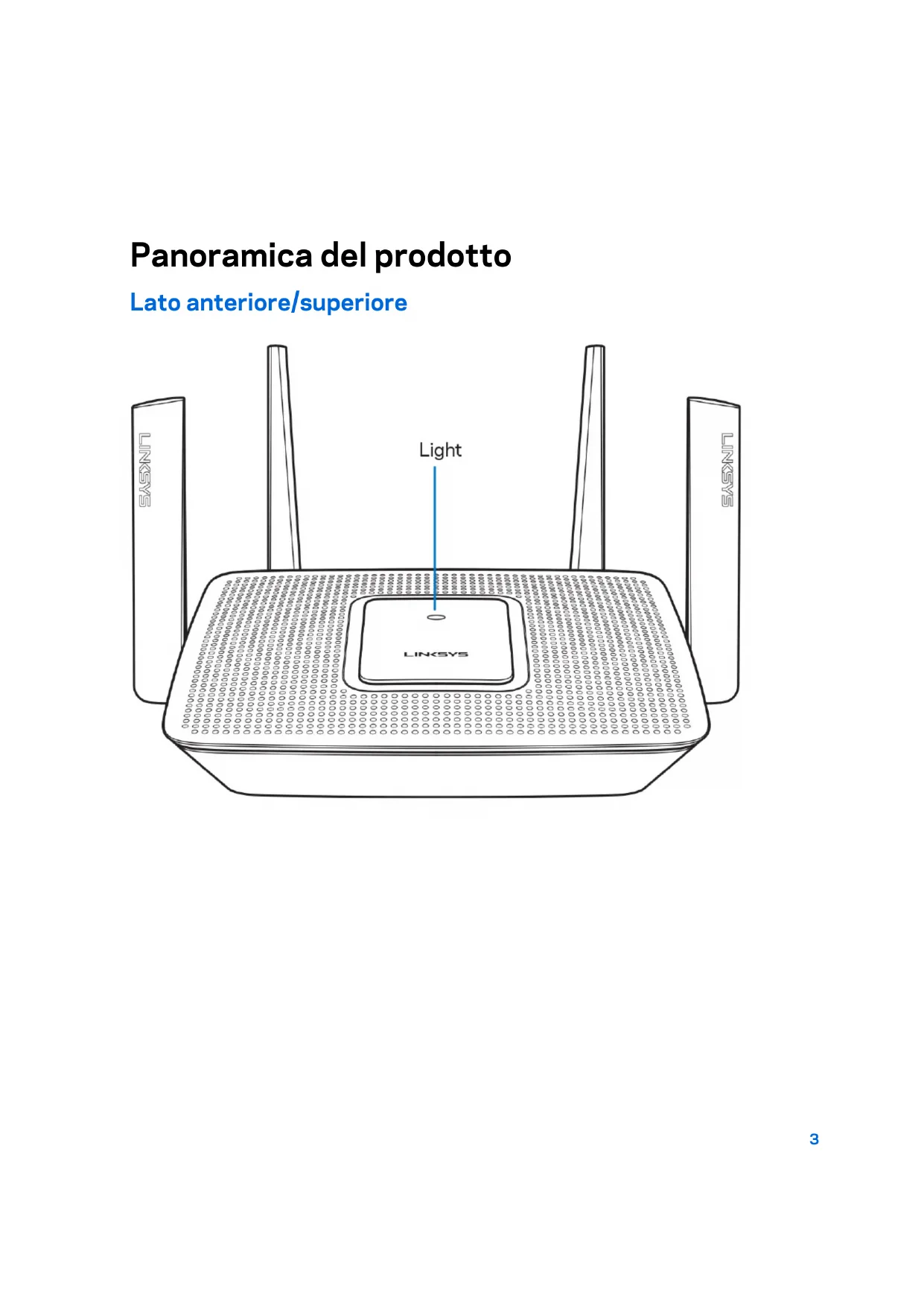

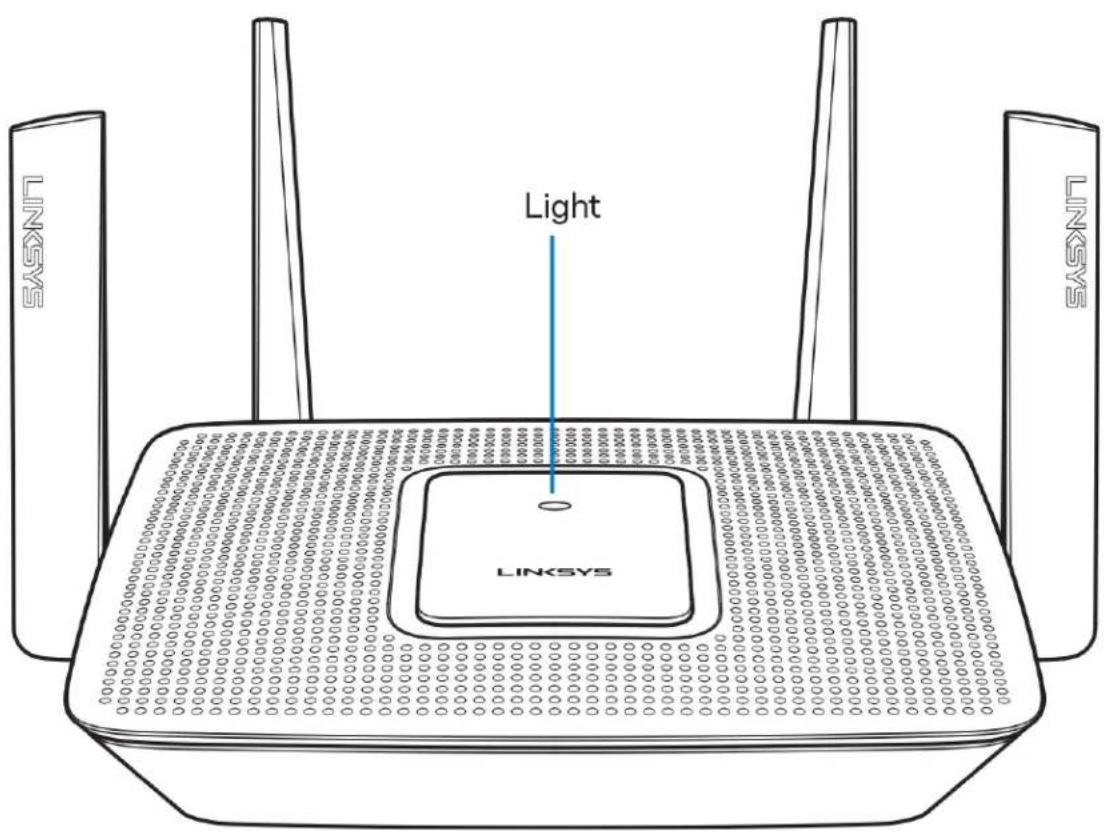

Lato anteriore/superiore

La spia luminosa sulla parte superiore del router fornisce informazioni sul funzionamento del router.

Normale funzionamento

Descrizione della spia luminosa	Stato
Blu (lampeggiante)	In avvioAttendere che il router termini l'accensione.
Viola	Pronto per l'installazioneAprire l'App Linksys per completare l'installazione.
Viola (lampeggiante)	Installazione in corsoSeguire le istruzioni nell'app.
Blu	Connesso a InternetIl router è online, tutto procede normalmente.
Rosso	Nessuna connessione InternetNon connesso. Verificare con il proprio ISP per possibili interruzioni del servizio.
Rosso (lampeggiante)	Non connesso al modemAccertarsi che il router sia connesso correttamente al modem.

WPS

Blu (lampeggiante) Abbinamento iniziato

Giallo (lampeggiante) Abbinamento non riuscito

Blu Abbinamento riuscito

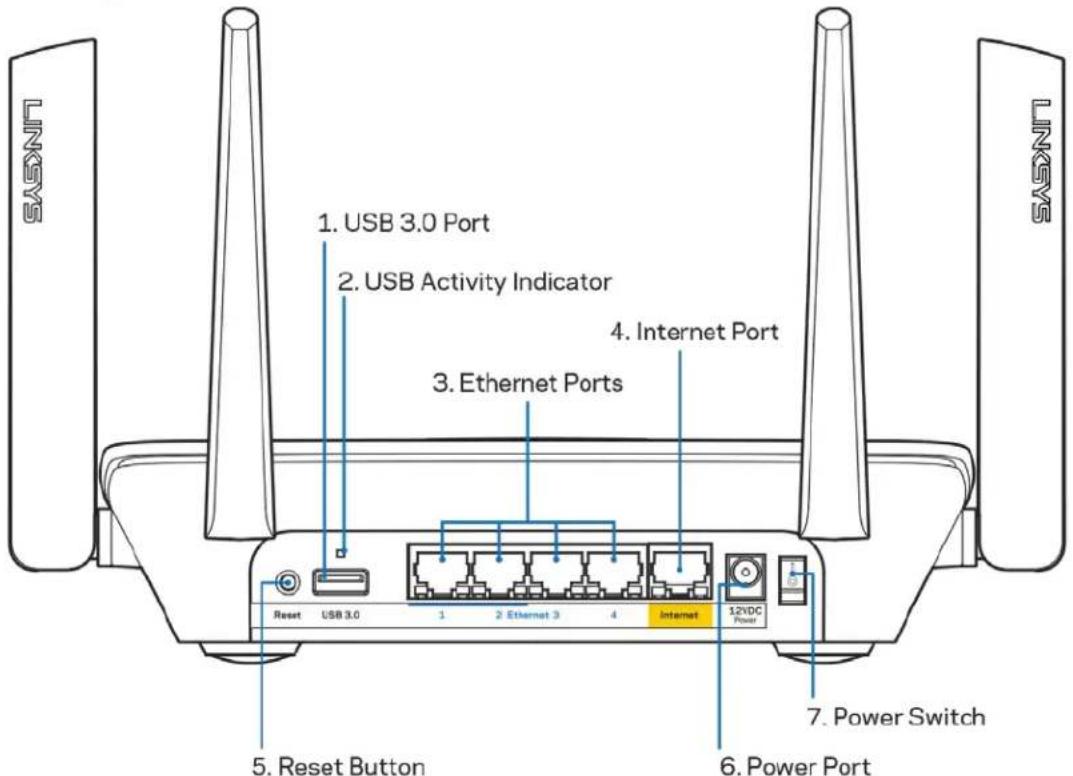

Lato posteriore

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

Porta USB 3.0 (1) — Per collegare e condividere dispositivi USB sulla rete o su Internet.

Nota — Questa porta è destinata ad una futura compatibilità e potrebbe richiedere un aggiornamento del firmware, quando disponibile.

Indicatore di attività USB (2) — Le luci indicano il trasferimento dei dati da/verso dispositivi esterni.

Porte Ethernet (3) — Collegare i cavi Ethernet a queste porte Gigabit (10/100/1000) di colore blu e ai dispositivi cablati presenti sulla rete.

Nota — Per prestazioni ottimali, utilizzare cavi di categoria CAT5e o superiore per collegare le porte Ethernet.

Porta Internet (4)— Collegare un cavo Ethernet a questa porta gialla (10/ 100/ 1000) e a un modem via cavo Internet a banda larga/DSL o a fibre ottiche.

Nota — Per prestazioni ottimali, utilizzare un cavo di categoria CAT5e o superiore per la porta Internet.

Pulsante Reset (Ripristino) (5)— Per ripristinare il router, premere e mantenere premuto fino a quando la spia luminosa sulla parte superiore del router inizia a lampeggiare emettendo una luce rossa. La spia luminosa diventerà rossa fissa e quindi si spegnerà.

Porta di alimentazione (6) — Collegare l'adattatore di alimentazione CA incluso.

Interruttore di alimentazione (7) — Premere | (on) per accendere il router.

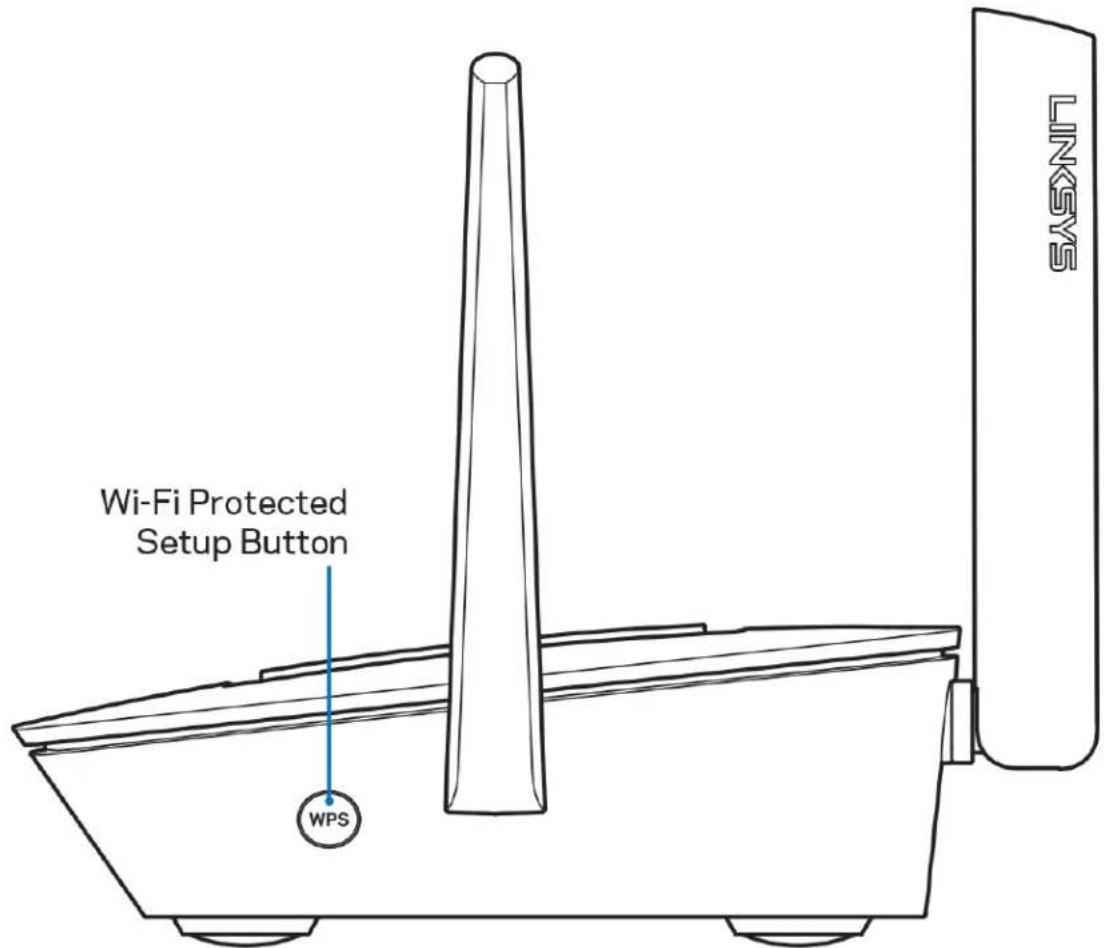

Parte laterale

Pulsante Wi-Fi Protected Setup™ — Premere per connettere i dispositivi di rete abilitati per la procedura WPS.

Guida

Dove reperire ulteriori informazioni

• Linksys.com/support/MR8300
• Guida dell'App Linksys (avviare l'app e fare clic su Help (Guida) nel menu principale di navigazione)

Nota — Licenze e notifiche, relative a software di terze parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo http://support.linksys.com/en-us/license. Contattare http://support.linksys.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.

Installazione

IMPORTANTE — Il modello MR8300 può essere installato esclusivamente come nodo primario in un sistema Wi-Fi mesh per tutta la casa. Il nodo primario deve essere connesso con un cavo Ethernet al modem o al modem router. I nodi secondari possono essere connessi in modalità wireless o tramite cavi Ethernet.

Se si sta aggiungendo un router ad un Sistema Wi-Fi mesh per tutta la casa Velop, ripristinare i nodi ai valori di fabbrica e aggiungerli al sistema dopo che il router MR8300 è stato installato e funziona correttamente.

Scaricare l'App Linksys. L'app è necessaria per installare il router.

Visitare l'app store del proprio dispositivo e ricercare Linksys.

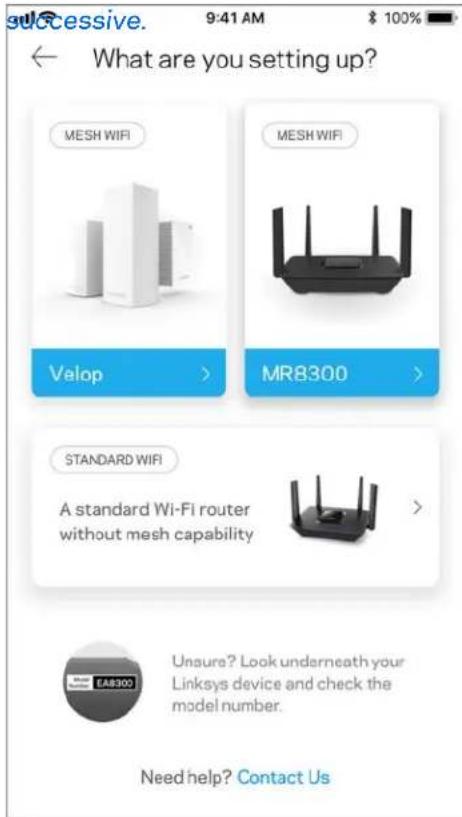

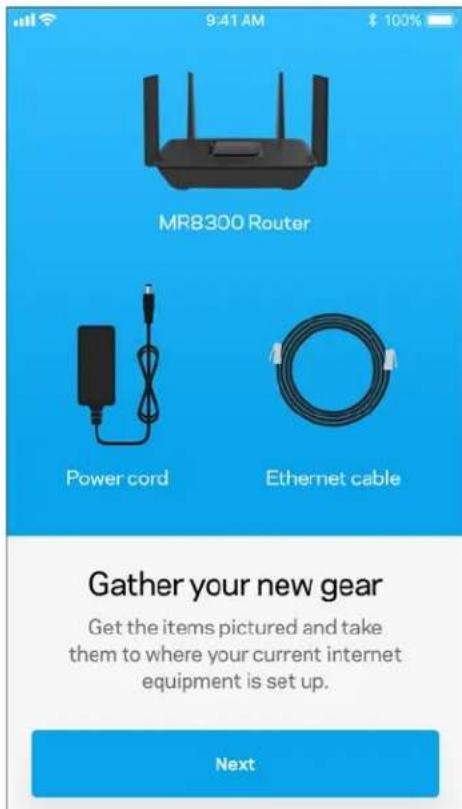

Operazioni preliminari

Installare l'app, aprirla e seguire le istruzioni.

Note — L'app funziona con iOS 9.0e versioni successive e Android 4.1 e versioni

Durante l'installazione è possibile creare un account Linksys Smart Wi-Fi, in modo da poter utilizzare l'app per visualizzare o modificare le impostazioni del router da ovunque si disponga di una connessione Internet.

Tra le numerose operazioni che si possono svolgere con Linksys Smart Wi-Fi e l'App Linksys figurano:

• Modificare il nome e la password del Wi-Fi
• Configurare la funzione Accesso ospite
• Connettere dispositivi al Wi-Fi tramite la procedura WPS
  • Attivare un blocco di Internet con il Filtro famiglia
  • Verificare la velocità della connessione Internet

Note — Sarà inviata un'e-mail di verifica. Dalla rete domestica, fare clic sul link nell'e-mail per associare il router all'account.

Ad eccezione del collegamento dell'alimentatore e del cavo Ethernet, la procedura di installazione basata su app non necessità di alcuna operazione manuale. Al termine della connessione, utilizzare l'app per personalizzare il Wi-Fi, dandogli un nome e una password. È possibile inoltre specificare un nome per i nodi in base al luogo in cui si trovano, in modo da poterli identificare facilmente nel caso di problemi.

Se si desidera aggiungere nodi Velop per creare un sistema Wi-Fi mesh per tutta la casa, i nodi possono essere installati ovunque a patto che siano sotto copertura di un altro nodo funzionante.

Soltanto il router MR8300 dovrà essere collegato tramite cavo al modem o al modem router.

L'operazione è semplice, grazie all'app che indica dove posizionare i nodi.

Stampare questa pagina, quindi annotare le impostazioni del Wi-Fi e dell'account nella tabella per futuri riferimenti. Conservare le annotazioni in un luogo sicuro.

Nome Wi-Fi
Password Wi-Fi
Password del router
Impostazioni accesso ospite
Password accesso ospite
Indirizzo e-mail di accesso all'App Linksys
Password dell'App Linksys

L'indirizzo e-mail e la password dell'App Linksys possono essere utilizzati anche per effettuare l'accesso su LinksysSmartWiFi.com. È possibile visualizzare o gestire il Wi-Fi in un browser Internet.

Impostazioni per il Sistema Wi-Fi per tutta la casa Linksys

Utilizzando l'App Linksys, è possibile visualizzare o modificare le impostazioni del sistema Wi-Fi, inclusi la sicurezza e i filtri famiglia. È possibile accedere alle impostazioni da ovunque si disponga di una connessione a Internet. In alternativa, è possibile anche accedere al sistema direttamente tramite la rete domestica quando non si è online.

Accesso all'App Linksys

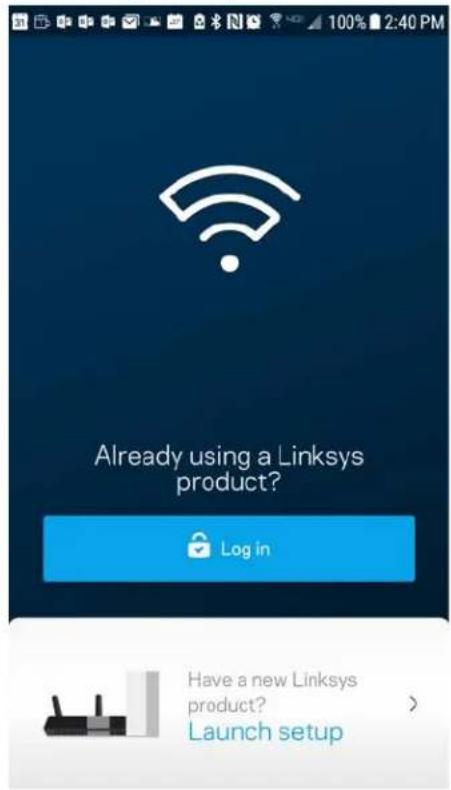

1. Aprire l'App Linksys.

1. Inserire l'indirizzo e-mail utilizzato durante la creazione dell'account.
2. Inserire la password dell'account.
3. Toccare Log in (Accedi).

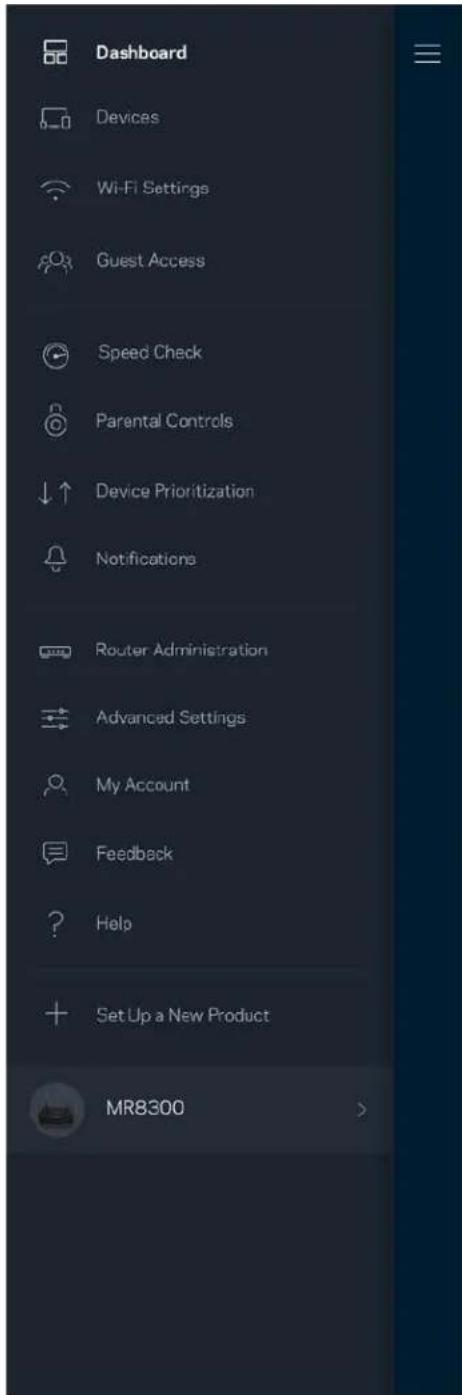

Pannello di controllo

Il pannello di controllo fornisce una panoramica del Wi-Fi. Sarà possibile vedere quanti dispositivi sono connessi al sistema. Dal pannello di controllo, l'utente può condividere la password Wi-Fi e attivare l'accesso ospite. Il pannello di controllo indica, inoltre, se su uno specifico dispositivo sono stati attivati filtri famiglia o priorità per l'accesso al Wi-Fi.

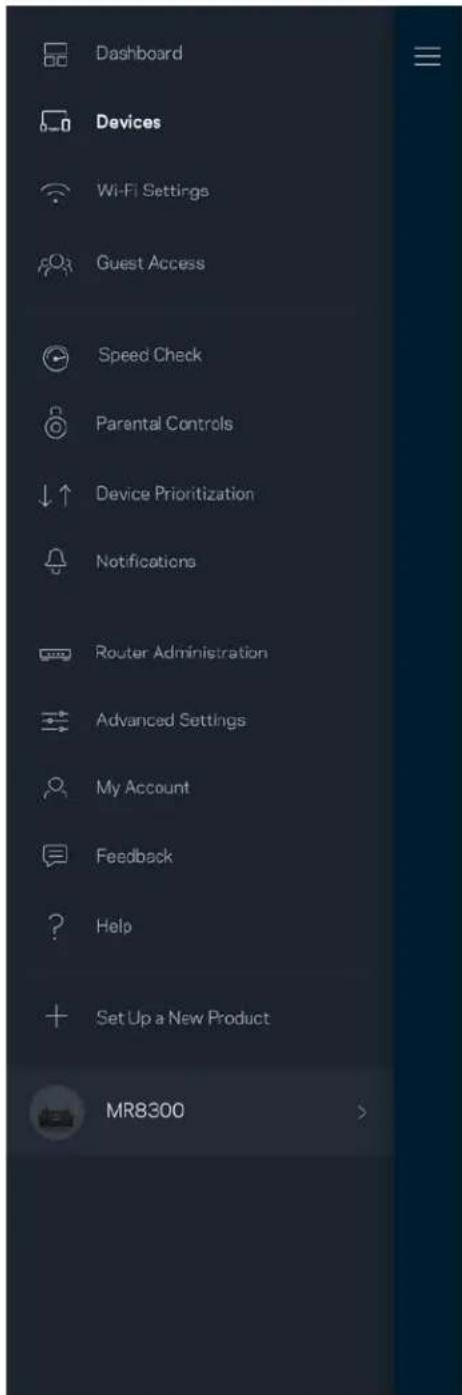

Per visualizzare e modificare i dettagli per tutti i dispositivi connessi al Wi-Fi. È possibile visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite o visualizzare informazioni relative a ciascuno di essi.

Per visualizzare o modificare i dettagli del dispositivo:

Dalla schermata Devices (Dispositivi) è possibile modificare il nome e l'icona dei dispositivi. È inoltre possibile impostare la priorità dei dispositivi, attivare i filtri famiglia e visualizzare i dettagli del Wi-Fi. Toccare qualsiasi dispositivo per visualizzarne i dettagli.

Mikah's Laptop Change Icon Mikah's Laptop MyHome/WiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80.0000.0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80.0000.0000:0 0000:4425:48f0:5bd8:5c93

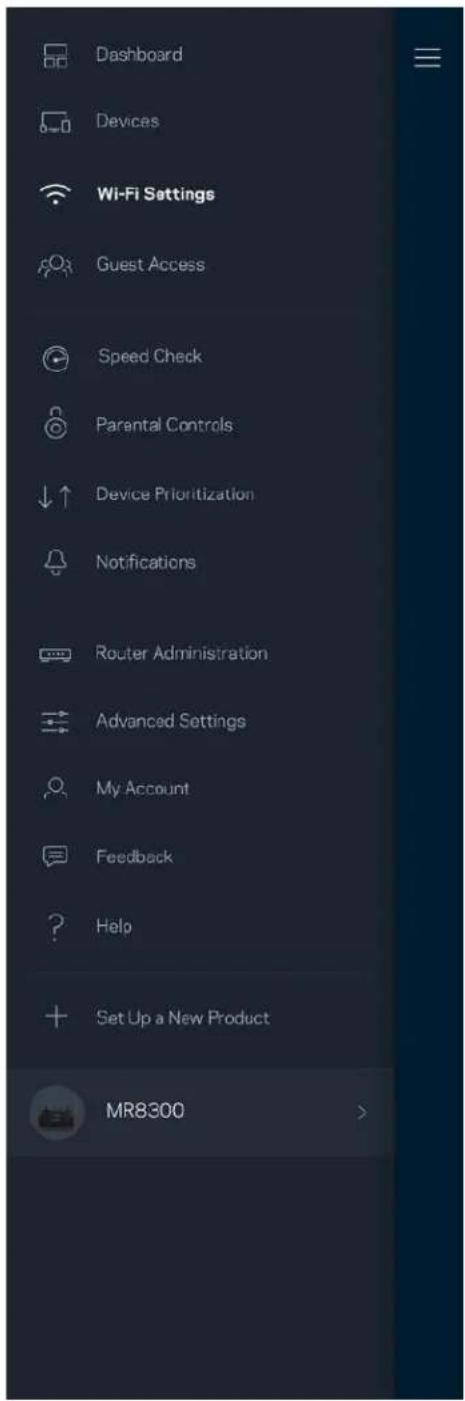

Impostazioni Wi-Fi

Per visualizzare o modificare il nome e la password del Wi-Fi e connettere i dispositivi tramite la procedura Wi-Fi Protected Setup™.

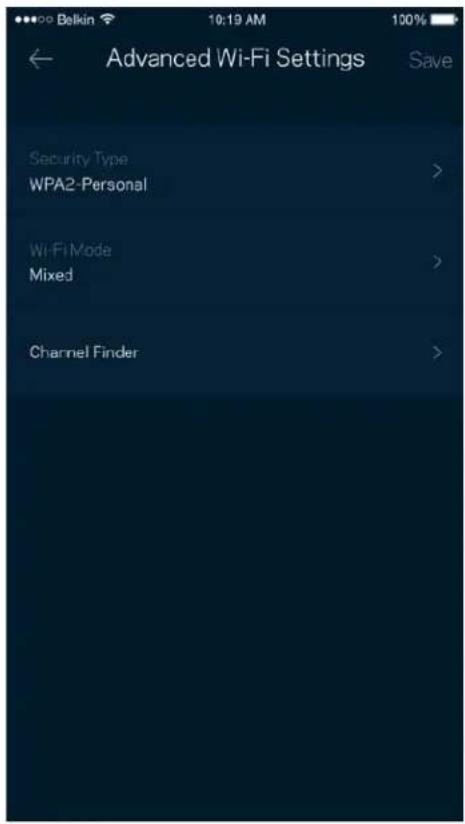

Impostazioni avanzate

Gli utenti avanzati possono modificare le impostazioni predefinite per il tipo di protezione e la modalità Wi-Fi. Non modificare queste impostazioni, a meno che non si abbia una solida esperienza con le reti Wi-Fi. L'opzione Channel Finder (Ricerca canale) scansionerà l'area circostante per rilevare i canali Wi-Fi più liberi, che consentiranno di ottenere prestazioni ottimali dal sistema. Se si dispone di più di un nodo nel sistema, l'opzione Channel Finder (Ricerca canale) individuerà il canale migliore per ciascun nodo.

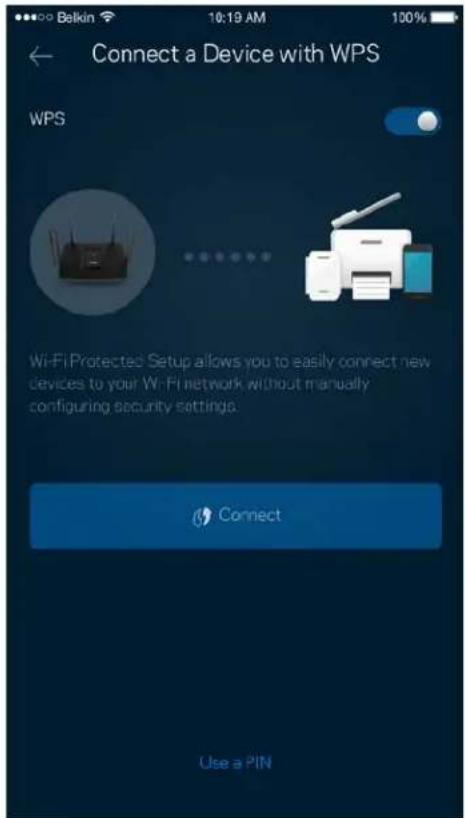

Connessione di un dispositivo con WPS

La procedura Wi-Fi Protected Setup consente di connettere facilmente i dispositivi wireless al Wi-Fi, senza dover inserire manualmente le impostazioni di protezione.

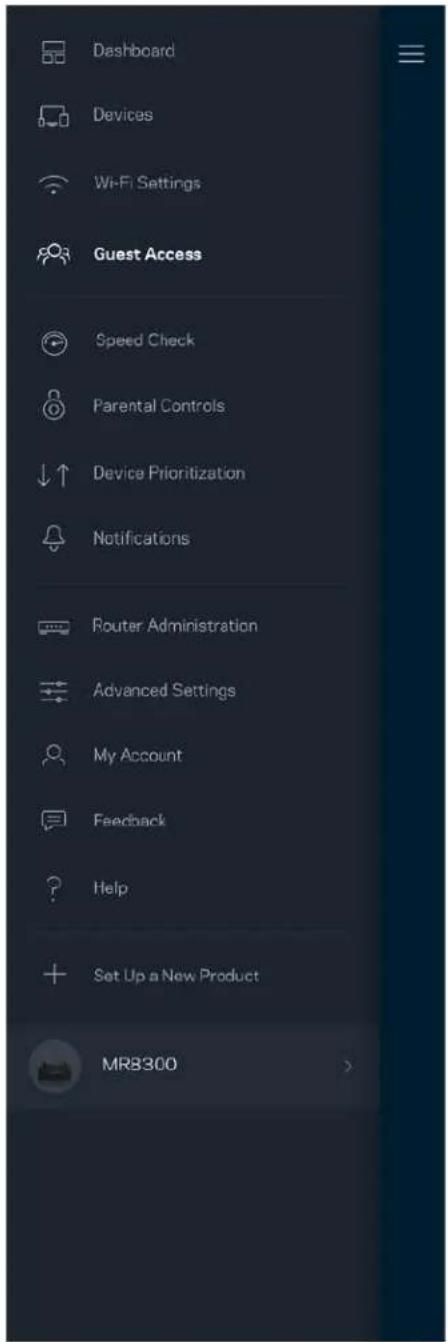

L'opzione Guest Access (Accesso ospite) consente agli ospiti di connettersi solo a Internet, senza poter accedere alle altre risorse connesse alla rete Wi-Fi. La password può essere inviata tramite messaggio di testo o e-mail.

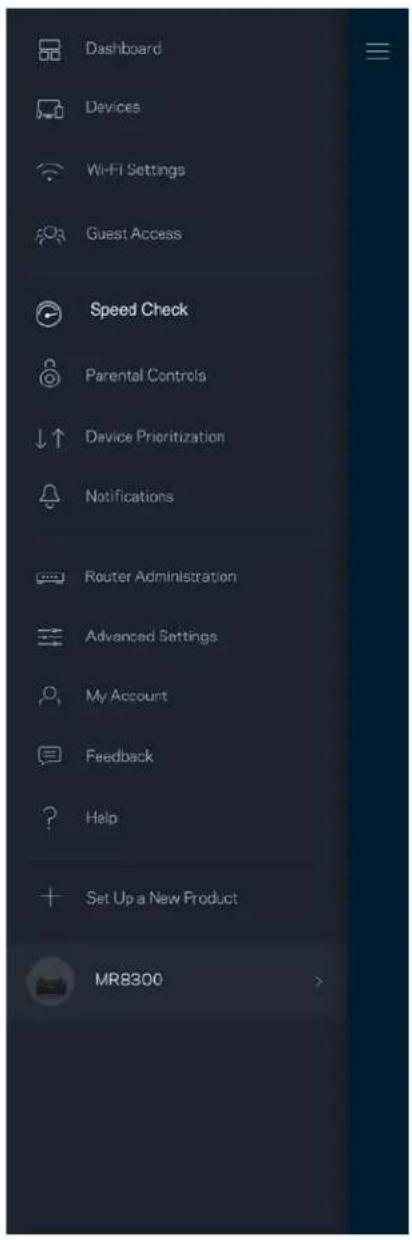

Avviare un test della velocità per accertarsi di ottenere le velocità per le quali si sta pagando il proprio provider. Il test della velocità è utile anche per impostare la priorità dei dispositivi, poiché i risultati determinano come il Wi-Fi viene distribuito ai dispositivi con priorità.

• Download speed (Velocità di download) indica la velocità con la quale i contenuti Internet vengono trasferiti al router.
• Upload speed (Velocità di upload) indica la velocità con la quale è possibile caricare contenuti su Internet.

Nota — Le velocità della connessione Internet dipendono da una serie di fattori, inclusi il tipo di account ISP, il traffico Internet locale e mondiale e il numero di dispositivi in casa che condividono la connessione Internet.

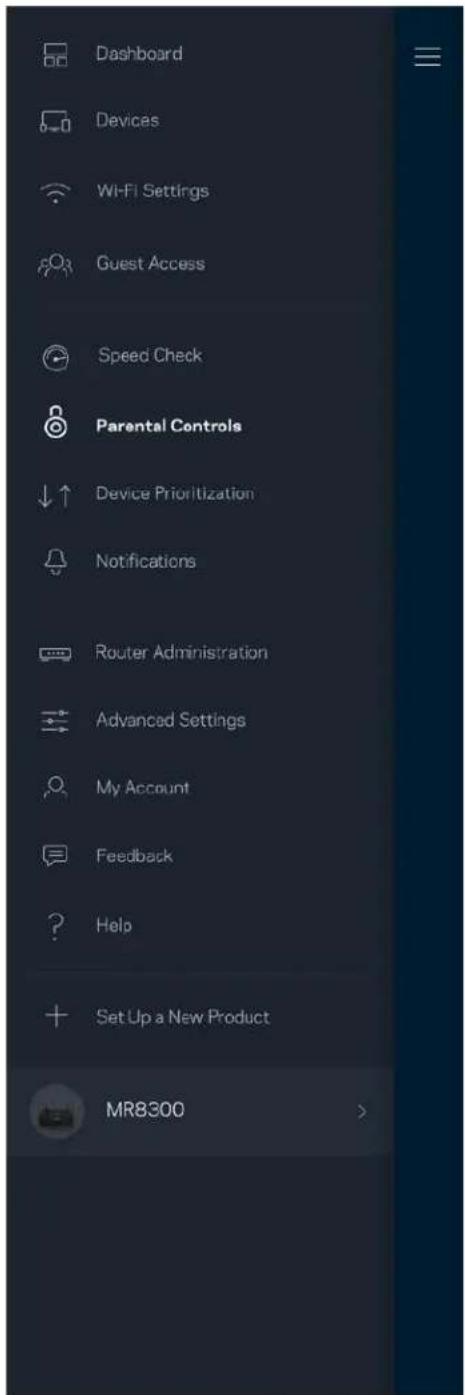

Filtro famiglia

L'opzione Parental controls (Filtro famiglia) permette di controllare l'orario in cui i figli si connettono e ciò che fanno online. Per mettere in pausa l'accesso a Internet su specifici dispositivi o per bloccare determinati siti web.

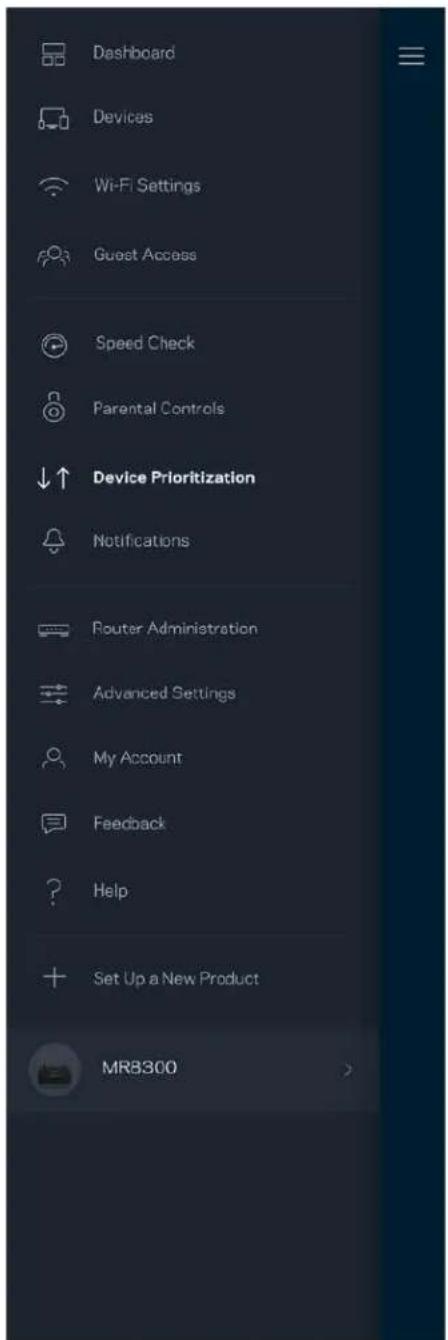

Priorità dei dispositivi

Permette di scegliere fino a tre dispositivi per sfruttare la priorità d'uso della connessione Internet. Tali dispositivi (cablati o wireless) godranno sempre di privilegi d'accesso quando connessi. Il router esegue un test della velocità per determinare il modo migliore per distribuire il Wi-Fi verso i dispositivi con priorità. Gli altri dispositivi dovranno condividere le capacità restanti. I dispositivi con priorità appaino sul pannello di controllo.

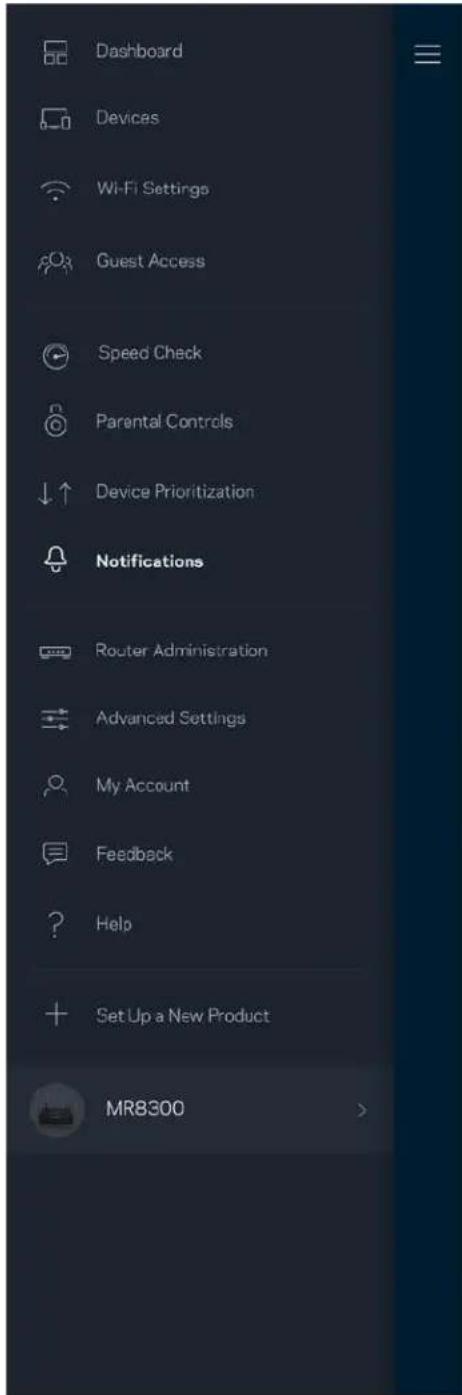

Se si dispone di più di un nodo, l'app è in grado di inviare una notifica quando i nodi secondari del sistema sono offline. I nodi secondari sono quelli non collegati tramite cavi al modem. Per fare in modo che l'app invii notifiche, è necessario attivarle nelle impostazioni del dispositivo mobile.

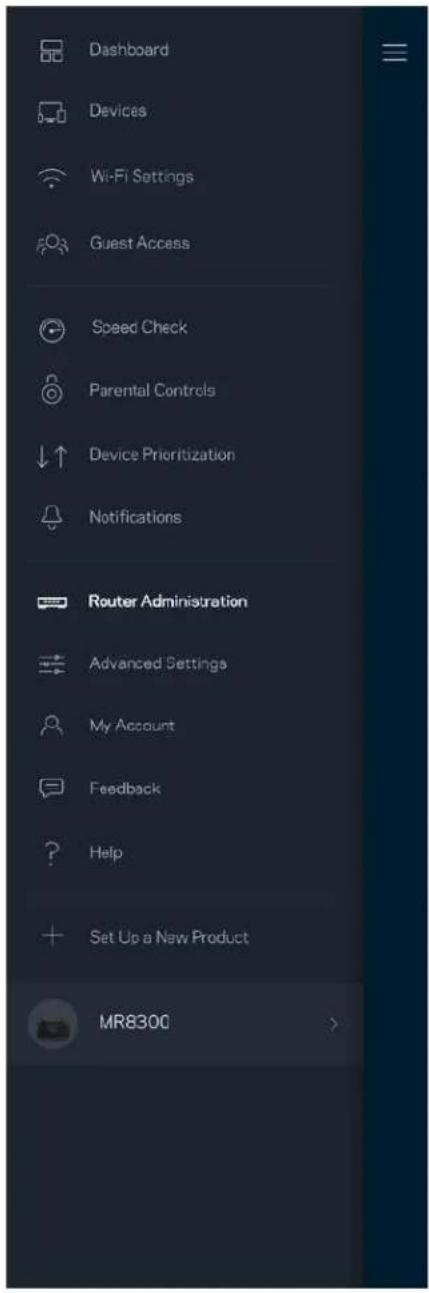

Utilizzare la schermata Router Administration (Amministrazione del router) per modificare la password e il suggerimento della password del router e per controllare vari identificatori (numero di modello, numero seriale e dettagli IP) per il router.

Selezionare la segnalazione automatica dei crash a Linksys per contribuire a migliorare l'esperienza Wi-Fi. In alternativa, è possibile inviare manualmente specifici problemi a Linksys.

Insieme alla descrizione del problema, saranno inviate anche le seguenti informazioni:

• Versione dell'app	• Tipo di accesso (cloud: mostra l'indirizzo e-mail associato, locale: riporta l'amministratore del router)
• Modello del dispositivo	• Tipo di connessione WAN (visualizza Wi-Fi o Ethernet)
• Versione sistema operativo dispositivo	• Ora: data (gg/mm/aaaa, orario, fuso orario)

Impostazioni avanzate

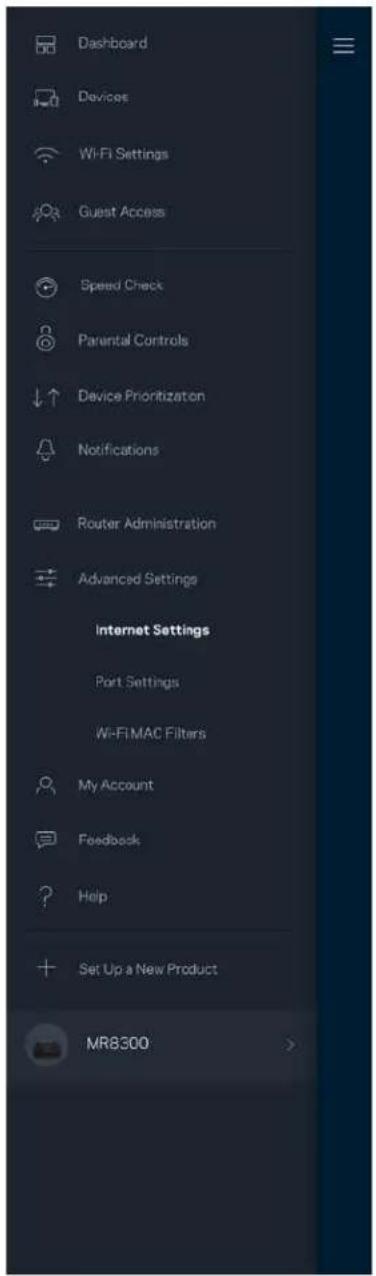

Impostazioni Internet

È possibile scegliere come il router si connette a Internet. L'impostazione predefinita è Automatic Configuration - DHCP (Configurazione automatica - DHCP). Altri tipi di connessione dipendono dal provider di servizi Internet e dal modo in cui si desidera utilizzare il router. Gli utenti avanzati possono utilizzare l'opzione Additional Settings (Impostazioni aggiuntive) per clonare gli indirizzi MAC e impostare la MTU (maximum transmission unit).

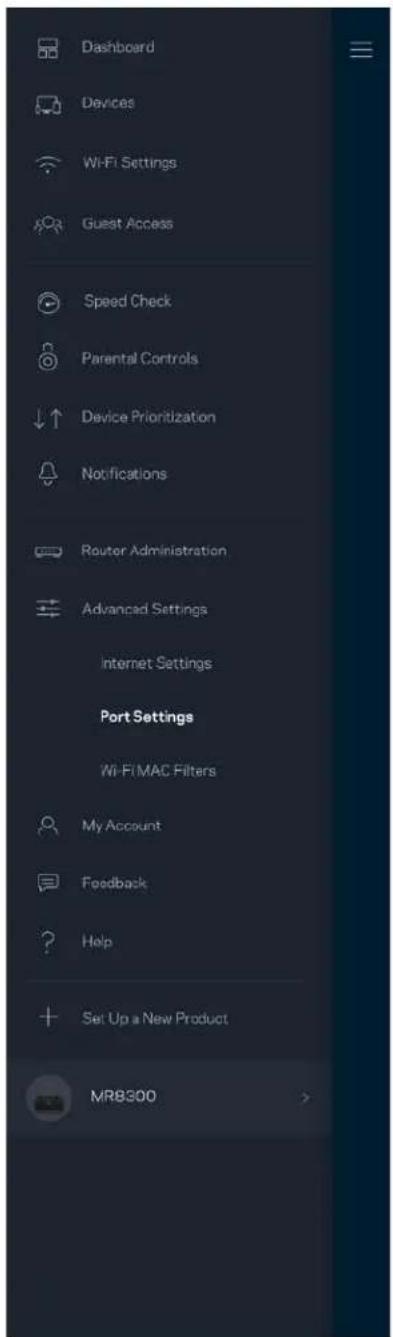

L'opzione Port forwarding (Inoltro porte) — per una porta singola, molteplici porte o un intervallo di porte — permette di inoltrare il traffico in entrata tramite una specifica porta verso un determinato dispositivo o una specifica porta sulla rete Wi-Fi. Con l'attivazione dell'intervallo di porte, il router scansiona il traffico in uscita in base a specifiche porte. Il router ricorda l'indirizzo IP del dispositivo che richiede i dati, in modo che quando questi dati ritornano vengano instradati verso il corretto dispositivo.

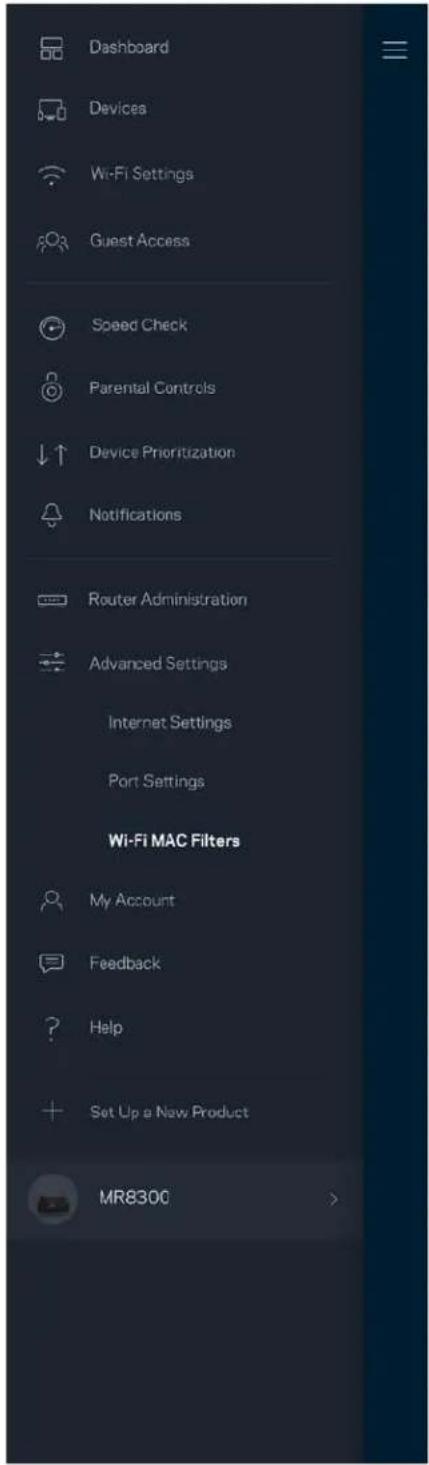

Ogni dispositivo di rete dispone di un esclusivo indirizzo MAC (Media Access Control) a 12 cifre. È possibile creare un elenco di indirizzi MAC, quindi consentire o negare loro l'accesso al Wi-Fi.

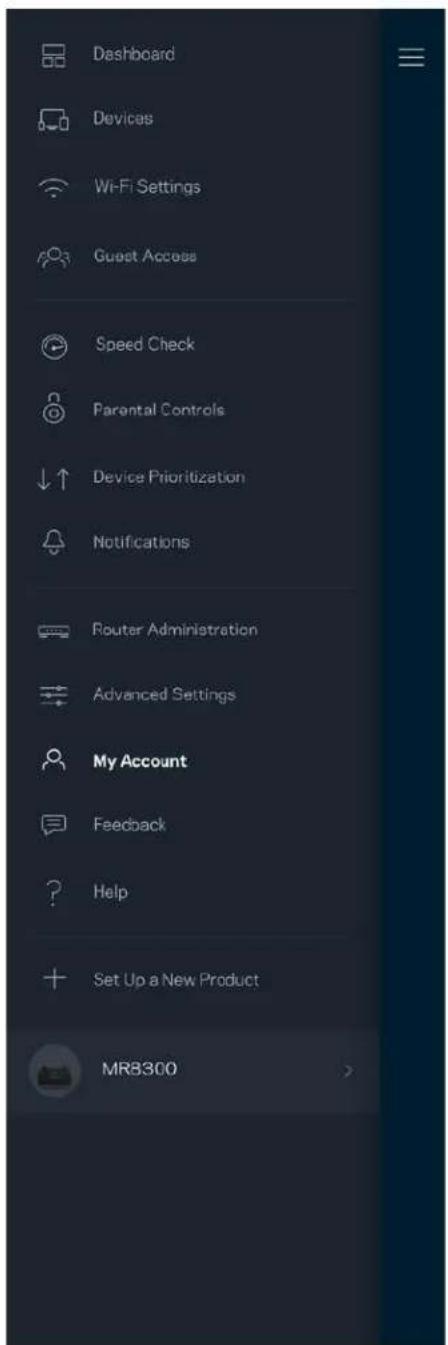

L'utente sarà in grado di modificare la password dell'App Linksys e scegliere se ricevere o meno le ultime novità e offerte Linksys.

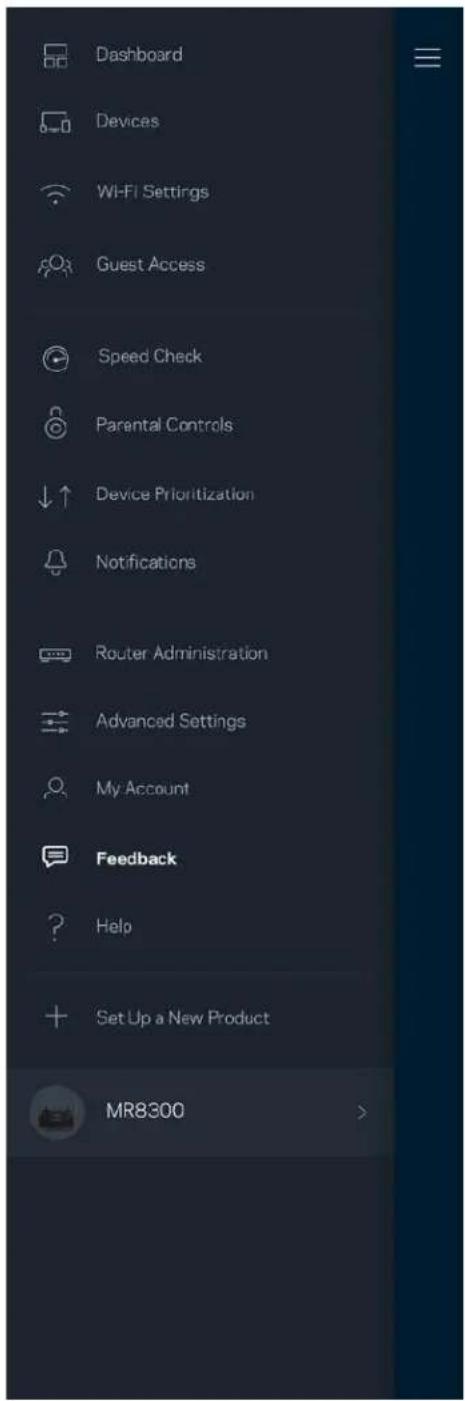

Permette all'utente di inviare commenti. Sarà possibile valutare l'app nel proprio app store, inviare suggerimenti o segnalare un problema che sta impedendo di approfittare al massimo dal sistema.

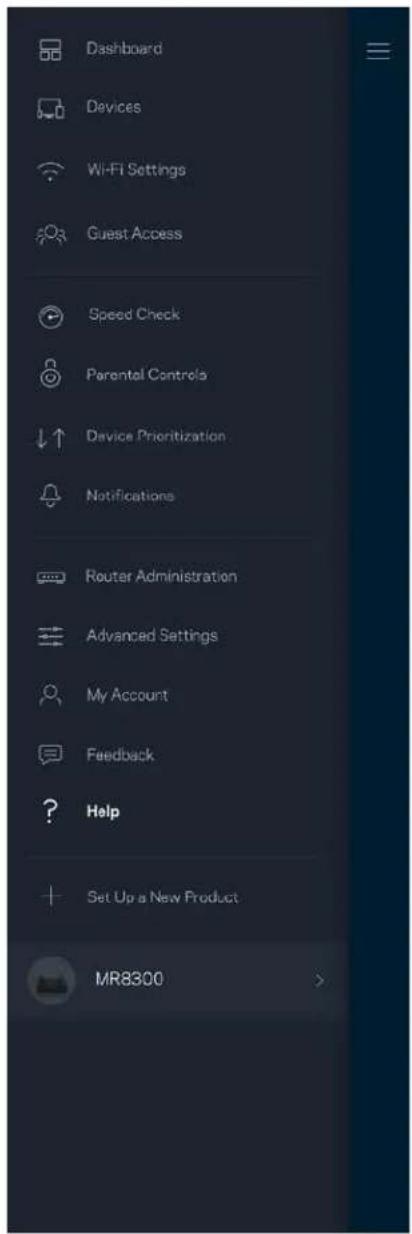

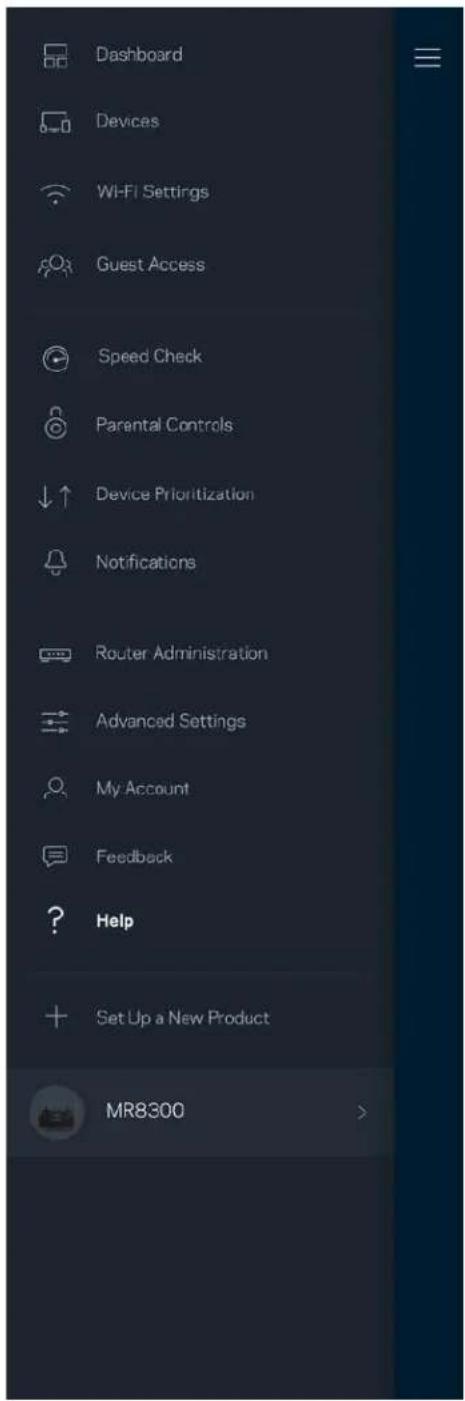

Si stanno verificando problemi con l'app? Servono ulteriori informazioni riguardo a una funzionalità? Basta toccare Help (Guida) per visualizzare la spiegazione.

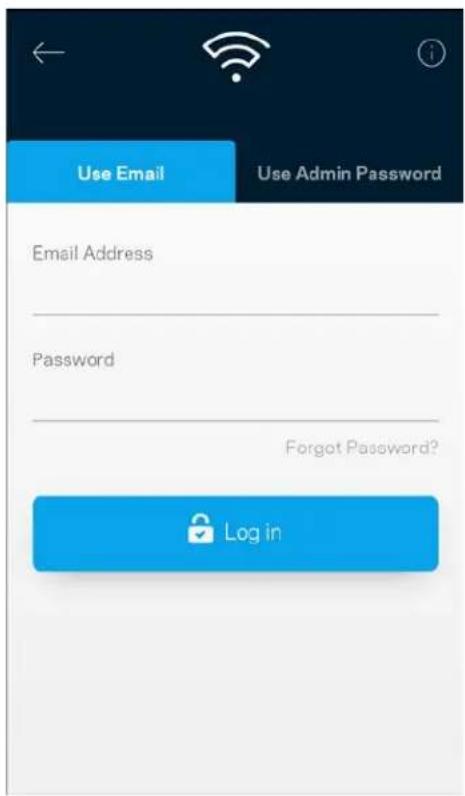

Collegamento diretto al router

Se non si è connessi a Internet, è comunque possibile accedere alle impostazioni del router.

Connettersi al nome del proprio Wi-Fi, avviare l'App Linksys e toccare Log in with Router Password (Accedi con la password del router), nella parte inferiore della schermata. Quando non si è online, non sarà possibile accedere all'account Linksys Wi-Fi.

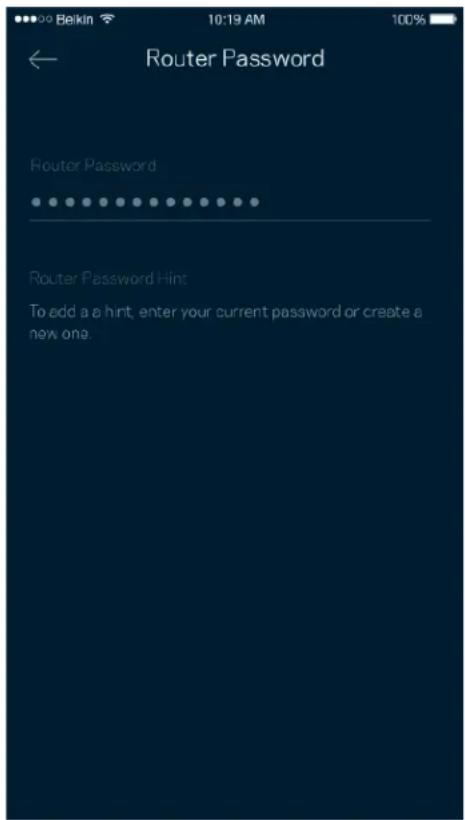

Durante l'installazione è stata creata una password amministratore sicura. Per modificarla, toccare Router Administration (Amministrazione del router) e Change Router Password and Hint (Modifica password router e suggerimento).

Per mantenere il router sicuro, l'utente riceverà un'e-mail, se qualcuno modifica la password del router.

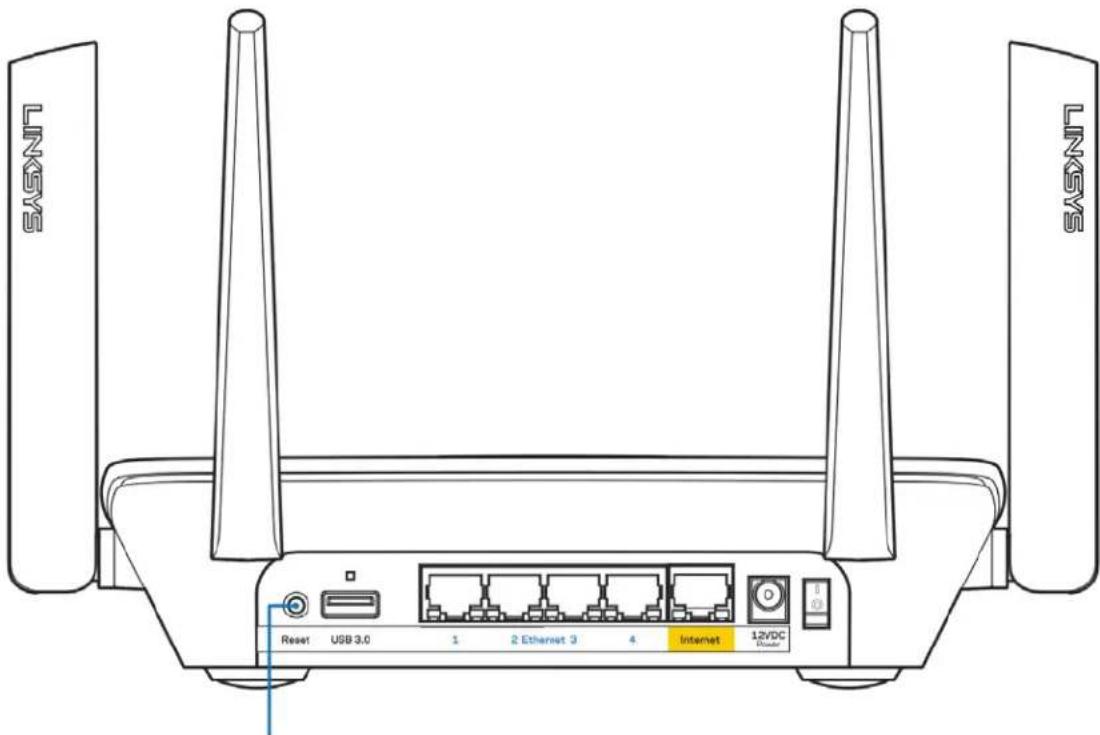

Come ripristinare il router ai valori di fabbrica

L'utente non dovrebbe mai aver bisogno di ripristinare il router MR8300 alle impostazioni di fabbrica. Si tratta di una soluzione drastica Il ripristino delle impostazioni di fabbrica riporta il router allo stato in cui era quando è stato rimosso per la prima volta dalla confezione e richiederà che l'utente effettui nuovamente l'installazione. Tutte le impostazioni personalizzate durante e dopo l'installazione (come il nome, le password e il tipo di protezione del Wi-Fi) andranno perse. Tutti i dispositivi wireless si disconnetteranno dal Wi-Fi.

Per ripristinare i valori di fabbrica:

- Accertarsi che il router sia connesso alla fonte di alimentazione e acceso, quindi premere e tenere premuto il pulsante Reset (Ripristino), sul retro. La spia luminosa sulla parte superiore del router inizierà a lampeggiare emettendo una luce rossa. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso acceso.

SASNT SASNT Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC

Reset Button

Specifiche

Linksys MR8300

Nome modello	Router Wi-Fi mesh Tri-band, AC2200
Numero modello	MR8300
Velocità porte switch	10/100/1000 Mbps
Frequenza radio	2,4 GHz e 5 GHz (x2)
N. di antenne	4 antenne esterne regolabili
Porte	USB 3.0, Ethernet (1-4), Internet, alimentazione
Pulsanti	Alimentazione, ripristino e WPS
Spie luminose	Pannello superiore: Uno, multicolorato per l'alimentazione e lo stato
	Pannello posteriore: USB, Ethernet (1-4), Internet
Funzionalità di sicurezza	WPA2/WPA-Mixed, WPA2-Personal
Bit chiavi di sicurezza	Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni	213,7 mm x 161,8 mm x 54,8mm (senza antenne)
Peso dell'unità	608 g
Alimentazione	12 V, 2,0 A
Certificazioni	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Temperatura di funzionamento	Da 0 a 40°C (da 32° a 104°F)
Temperatura di conservazione	Da - 20 a 60°C (da - 4° a 140°F)
Umidità di esercizio	Umidità relativa dal 10% all'80%, senza condensa
Umidità di stoccaggio	Dal 5% al 90%, senza condensa

Note:

Per informazioni sulle normative, la garanzia e la sicurezza, visitare il sito

Linksys.com/support/MR8300.

Le specifiche sono soggette a modifica senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

Visitare linksys.com/support/MR8300 per ricevere un'assistenza tecnica di alta qualità.

BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi di terze parti menzionati appartengono ai rispettivi proprietari.

© 2018 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati.
