CDAIR-120S - Chauffage MSW - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Chauffage électrique, puissance 1200 W, type de chauffage : convection.
Dimensions	Dimensions compactes pour une utilisation facile dans divers espaces.
Utilisation	Idéal pour le chauffage d'appoint dans les pièces de vie, bureaux ou ateliers.
Maintenance	Nettoyage régulier de la grille et vérification des connexions électriques recommandés.
Sécurité	Équipé d'un thermostat de sécurité pour éviter la surchauffe.
Informations Générales	Appareil léger et portable, facile à déplacer selon les besoins.

FOIRE AUX QUESTIONS - CDAIR-120S MSW

Comment puis-je allumer le MSW CDAIR-120S ?

Pour allumer le MSW CDAIR-120S, branchez l'appareil sur une prise électrique, puis tournez le bouton de commande sur la position 'ON'.

Quel est le niveau de puissance maximum du MSW CDAIR-120S ?

Le MSW CDAIR-120S a une puissance maximum de 1200 W.

Comment régler la température sur le MSW CDAIR-120S ?

Utilisez le thermostat intégré pour régler la température souhaitée en tournant le bouton de réglage jusqu'à atteindre la température désirée.

Que faire si le MSW CDAIR-120S ne chauffe pas ?

Vérifiez que l'appareil est correctement branché, que le bouton de commande est sur 'ON' et que le thermostat est réglé à une température supérieure à la température ambiante.

Est-ce que le MSW CDAIR-120S a une fonction de sécurité ?

Oui, le MSW CDAIR-120S est équipé d'un système de protection contre la surchauffe qui éteint automatiquement l'appareil si la température devient trop élevée.

Puis-je utiliser le MSW CDAIR-120S dans une salle de bain ?

Non, il n'est pas recommandé d'utiliser le MSW CDAIR-120S dans des zones humides comme les salles de bain.

Comment nettoyer le MSW CDAIR-120S ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour essuyer l'extérieur. Ne pas utiliser d'eau ou de produits nettoyants liquides.

Le MSW CDAIR-120S est-il bruyant ?

Le MSW CDAIR-120S fonctionne silencieusement, mais un léger bruit de ventilation peut être entendu lors de son fonctionnement.

MODE D'EMPLOI CDAIR-120S MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Ventilateur à conduit circulaire
Modèle	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Tension nominale [V~] / fréquence [Hz]	230 / 50
Puissance nominale [W]	210	150	140
Classe de protection	I
Indice de protection IP	IPX2
Courant [A]	1,23	0,85	0,7
Bruit émis [dB]	68	65	65
Débit d'air [m3/h]	1310	1022	590
Pression maximale [Pa]	696	552	566
Vitesse de rotation [tr/min]	2480	2415	2592
Diamètre d'entrée [mm]	315	250	200
Dimensions (largeur x profondeur x hauteur) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Poids [kg]	7,24	5,42	5,51

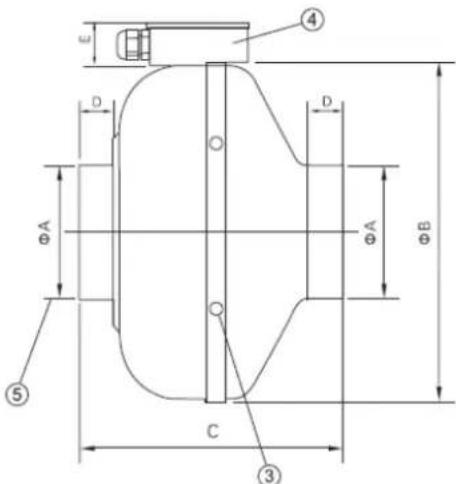

④ D O D ΦA ΦA ΦB ⑤ C ③

Numéro de composant	1	2	3	4	5
Nom du composant	Cas Moteur Trou de suspension			Boîte de raccordement	Raccord de tuyau

Modèle	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimension A [mm]	315	250	200
Dimension B [mm]	402	333	333
Dimension C [mm]	258	206	223
Dimension D [mm]	25	27	25
Dimension E [mm]	41	41	41

Installation et utilisation

• Ne pas installer dans un endroit très humide.
  • L'ensemble de l'installation doit être solidement fixé.
  • Le trou d'entrée d'air doit être dans une pièce.
  • Il devrait y avoir au moins un trou de contrôle dans le plafond.
  • L'appareil doit être mis à la terre.
• Des précautions doivent être prises pour éviter que le gaz provenant des voies d'aération ouvertes ou d'autres équipements en feu ne retourne à l'intérieur.
  • La hauteur d'installation doit être supérieure à 2,3 mètres.
• Lors de l'utilisation d'une prise de courant, la fiche du câble d'alimentation doit être connectée conformément aux normes de sécurité. Lorsque le cordon d'alimentation est directement connecté à la ligne d'alimentation, la ligne d'alimentation doit être remplie sur la séparation des contacts d'au moins 3 mm de l'interrupteur d'alimentation omnipolaire et doit disposer d'un dispositif de mise à la terre fiable.
  • La forme du tuyau ne doit pas être réalisée comme suit :

Cette série de produits est directement connectée aux tuyaux, les deux extrémités utilisent la pince pour serrer, puis fixent le ventilateur avec le cadre. Basculez le ventilateur avec les mains avant utilisation et testez la rotation du ventilateur est libre, sans aucun blocage ni crash. Ensuite, allumez et faites fonctionner le ventilateur de service. S'il n'y a pas d'autres problèmes tels qu'une surchauffe, du bruit et un fonctionnement trop lent, l'appareil peut être utilisé normalement.

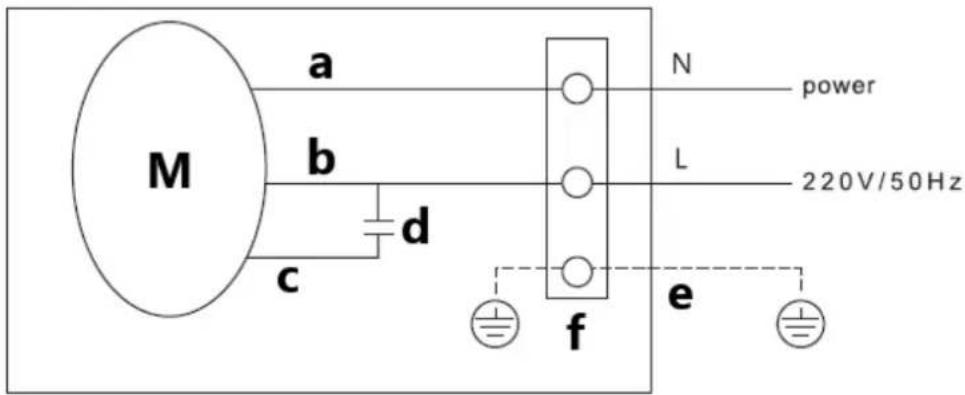

Schéma de connexion

• Le ventilateur de conduit doit être nettoyé et vérifié chaque année (moteur propre ; les pièces ne peuvent pas être exposées à l'humidité) pour qu'il fonctionne en toute sécurité et prolonger sa durée de vie.
• Couper l'alimentation électrique avant toute intervention d'entretien et attendre l'arrêt des éléments rotatifs.
• En cas de bruit anormal ou de réduction significative de l'efficacité, veuillez vérifier le roulement et le remplacer si nécessaire (effectué uniquement par un technicien de service qualifié).
• Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.
• Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.
• N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
