MANUALE UTENTE CDAIR-120S MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Ventilatore a condotto circolare
Modello	Modello MSW-CDAIR-200S	Modello MSW-CDAIR-120S	Modello MSW-CDAIR-10S
Tensione nominale [V~] / frequenza [Hz]	230 / 50
Potenza nominale [W]	210	150	140
Classe di protezione	I
Grado di protezione IP	IPX2
Corrente [A]	1,23	0,85	0,7
Rumore emesso [dB]	68	65	65
Portata d'aria [m3/h]	1310	1022	590
Pressione massima [Pa]	696	552	566
Velocità di rotazione [giri/min]	2480	2415	2592
Diametro d'uscita [mm]	315	250	200
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 430 x 445 x 240	Dimensioni: 360 x 375 x 210	Dimensioni: 365 x 370 x 225
Peso [kg]	7,24	5,42	5,51

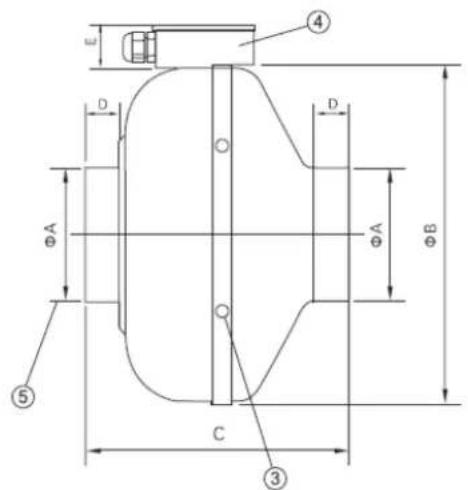

Componente nr	1	2	3	4	5
Nome del componente	Caso Motore	Foro per appendino		Scatola di giunzione	Giunto per tubi

Modello	Modello MSW-CDAIR-200S	Modello MSW-CDAIR-120S	Modello MSW-CDAIR-10S
Dimensione A [mm]	315	250	200
Dimensione B [mm]	402	333	333
Dimensione C [mm]	258	206	223
Dimensione D [mm]	25	27	25
Dimensione E [mm]	41	41	41

Installazione e utilizzo

• Non installare in luoghi con elevata umidità.
• L'intera installazione deve essere fissata saldamente.
• Il foro di ingresso dell'aria dovrebbe trovarsi in una stanza.
• Dovrebbe esserci almeno un foro di controllo nel soffitto.
• L'apparecchio deve essere collegato a terra.

- Bisogna fare attenzione a non far rientrare all'interno i gas provenienti dalle vie aeree aperte o da altre apparecchiature accese.

• L'altezza di installazione deve essere superiore a 2,3 metri.

- Quando si utilizza una presa di corrente, la spina del cavo di alimentazione deve essere collegata in conformità con le norme di sicurezza. Quando il cavo di alimentazione è collegato direttamente alla linea di alimentazione, la linea di alimentazione deve essere riempita con una separazione dei contatti di almeno 3 mm di interruttore di alimentazione multipolare e deve essere dotata di un dispositivo di messa a terra affidabile.

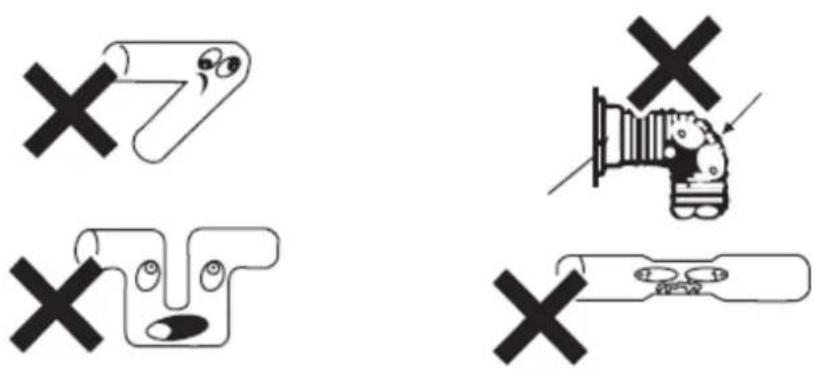

• La forma del tubo non deve essere realizzata come segue:

Questa serie di prodotti è collegata direttamente ai tubi, entrambe le estremità utilizzano una fascetta per stringere, quindi il ventilatore viene fissato al telaio. Prima dell'uso, azionare manualmente la ventola e verificare che ruoti liberamente, senza blocchi o urti. Quindi accendere e far funzionare la ventola di servizio; se non si verificano altri problemi come surriscaldamento, rumore e ventola che gira troppo lentamente, l'apparecchio può essere utilizzato normalmente.

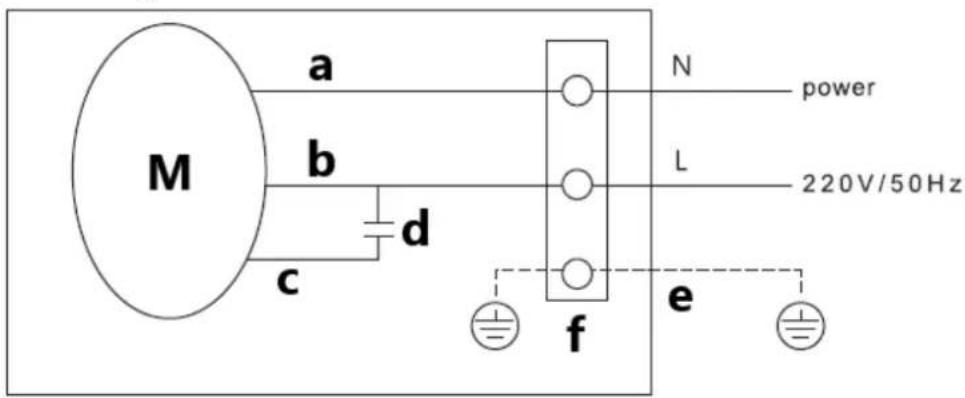

Schema di collegamento

e - filo giallo/verde

N - filo blu

L - filo marrone

MANUTENZIONE

• Il ventilatore a condotto deve essere pulito e controllato annualmente (pulire il motore; le parti non devono essere esposte all'umidità) per garantirne il funzionamento sicuro e prolungarne la durata.
• Prima di qualsiasi intervento di manutenzione, interrompere l'alimentazione elettrica e attendere l'arresto degli elementi rotanti.
• In caso di rumore anomalo o di significativa riduzione dell'efficienza, controllare il cuscinetto e, se necessario, sostituirlo (operazione eseguita solo da un tecnico qualificato).
  • Non spruzzare l'apparecchio con un getto d'acqua né immergerlo in acqua.
• Non far penetrare acqua all'interno del dispositivo attraverso le aperture di ventilazione poste sul suo alloggiamento.
• Per la pulizia non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
