BRUGSANVISNING CDAIR-120S MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Cirkulær kanalventilator
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominel spænding [V~] / frekvens [Hz]	230 / 50
Nominel effekt[W]	210	150	140
Beskyttelsesklasse	I
IP-beskyttelsesgrad	IPX2
Strøm [A]	1,23	0,85	0,7
Udsendt støj [dB]	68	65	65
Luftstrøm [ ^m3/h ]	1310	1022	590
Maks. tryk [Pa]	696	552	566
Rotationshastighed [rpm]	2480	2415	2592
Udløbsdiameter [mm]	315	250	200
Dimensioner (bredde x dybde x højde) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Vægt [kg]	7,24	5,42	5,51

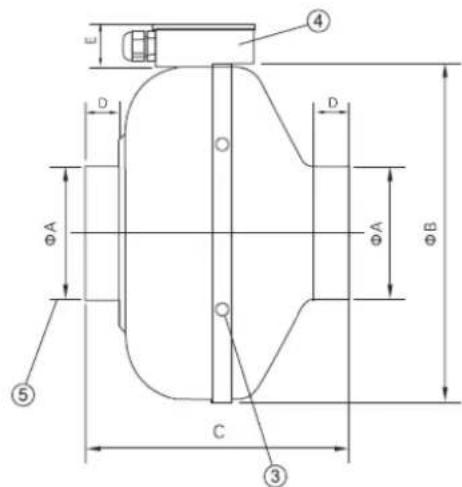

E ④ D O D ΦA ΦA ΦB ⑤ C ③

Komponent nr.	1	2	3	4	5
Komponentens navn	Sag	Motor	Hul til bøjle	Samledåse	Rørforbindelse

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimension A [mm]	315	250	200
Dimension B [mm]	402	333	333
Dimension C [mm]	258	206	223
Dimension D [mm]	25	27	25
Dimension E [mm]	41	41	41

Installation og brug

• Må ikke installeres på steder med høj luftfugtighed.
  • Hele installationen skal være solidt fastgjort.
• Indblæsningshullet skal være i et rum.
  • Der skal være mindst ét kontrolhul i loftet.
• Apparatet skal være jordforbundet.
• Man skal passe på, at der ikke kommer gas fra de åbne luftveje eller andet fyret udstyr tilbage i rummet.
  • Installationshøjden skal være større end 2,3 meter.
• Når du bruger en stikkontakt, skal strømkablet tilsluttes i overensstemmelse med sikkerhedsstandarderne. Når netledningen er direkte forbundet med strømforsyningsledningen, skal strømforsyningsledningen fyldes på kontaktadskillelsen på mindst 3 mm allpolet afbryder og skal have en pålidelig jordforbindelse.
• Rørets form må ikke være som følger:

Denne serie af produkter er direkte forbundet med rørene, begge ender bruger klemmen til at stramme op, og derefter fastgøres ventilatoren med rammen. Drej ventilatoren med hænderne før brug, og test, at ventilatorens rotation er fri, uden blokering eller nedbrud. Tænd derefter og lad blæseren køre, hvis der ikke er andre problemer som overophedning, støj og for langsom drift, kan apparatet bruges normalt.

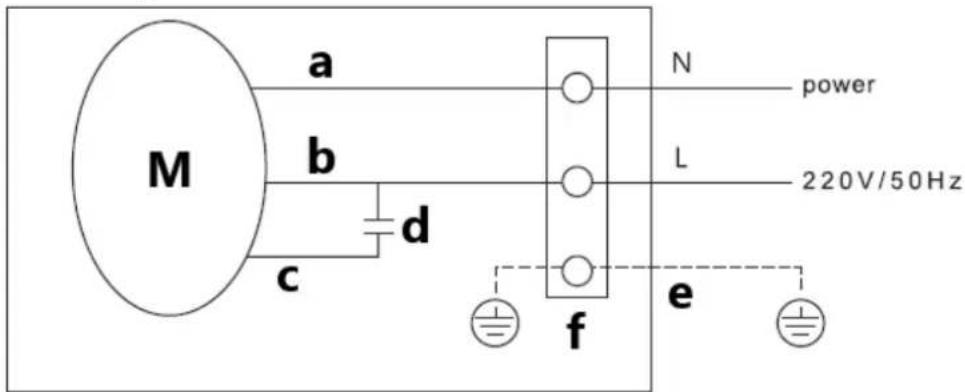

Forbindelsesdiagram

e - gul/grøn ledning

N - blå ledning

L - brun ledning

VEDLIGEHOLDELSE

- Kanalventilatoren skal rengøres og kontrolleres årligt (rengør motoren; dele må ikke udsættes for fugt) for at sikre, at den fungerer sikkert og forlænger dens levetid.

• Afbryd strømforsyningen før enhver form for vedligeholdelse, og vent på, at de roterende elementer stopper.
• Hvis der er unormal støj eller markant nedsat effektivitet, skal du kontrollere lejet og udskifte det, hvis det er nødvendigt (må kun udføres af en kvalificeret servicetekniker).
• Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
• Der må ikke trænge vand ind i enheden gennem åbninger i enhedens kabinet.
• Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.
