MANUAL DE USUARIO CDAIR-120S MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Ventilador de conducto circular
Modelo	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Tensión nominal [V~] / frecuencia [Hz]	230 / 50
Potencia nominal [W]	210	150	140
Clase de protección	I
Grado de protección IP	IPX2
Corriente [A]	1,23	0,85	0,7
Ruido emitido [dB]	68	65	65
Caudal de aire [ ^m3 /h]	1310	1022	590
Presión máxima [Pa]	696	552	566
Velocidad de rotación [rpm]	2480	2415	2592
Diámetro de salida [mm]	315	250	200
Dimensiones (anchura × profundidad × altura) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Peso [kg]	7,24	5,42	5,51

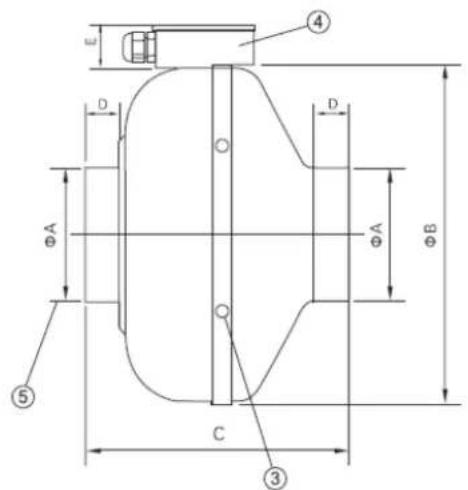

Componente n.o	1	2	3	4	5
Nombre del componente	Caso Motor	Agujero para percha		Caja de conexiones	Unión de tuberías

Modelo	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimensión A [mm]	315	250	200
Dimensión B [mm]	402	333	333
Dimensión C [mm]	258	206	223
Dimensión D [mm]	25	27	25
Dimensión E [mm]	41	41	41

Instalación y uso

• No lo instale en lugares con mucha humedad.
• Toda la instalación debe estar fijada firmemente.
• El orificio de entrada de aire debe estar en una habitación.
• Debería haber al menos un orificio de control en el techo.
• El aparato debe estar conectado a tierra.

- Se debe tener cuidado para evitar que el gas proveniente de los conductos de aire abiertos o de otros equipos encendidos regrese al interior.

• La altura de instalación debe ser mayor a 2,3 metros.

- Al utilizar una toma de corriente, el enchufe del cable de alimentación debe estar conectado cumpliendo con las normas de seguridad. Cuando el cable de alimentación está conectado directamente a la línea de suministro de energía, la línea de suministro de energía debe tener una separación de contactos de al menos 3 mm, un interruptor de alimentación de todos los polos y un dispositivo de conexión a tierra confiable.

• La forma de la tubería no debe realizarse de la siguiente manera:

Esta serie de productos está conectada directamente con las tuberías, ambos extremos usan la abrazadera para apretar y luego fijan el ventilador con el marco. Gire el ventilador con las manos antes de usarlo y pruebe que su rotación sea libre, sin bloqueos ni golpes. Luego encienda y haga funcionar el ventilador de servicio. Si no hay otros problemas como sobrecalentamiento, ruido o ventilador demasiado lento, entonces el aparato se puede utilizar normalmente.

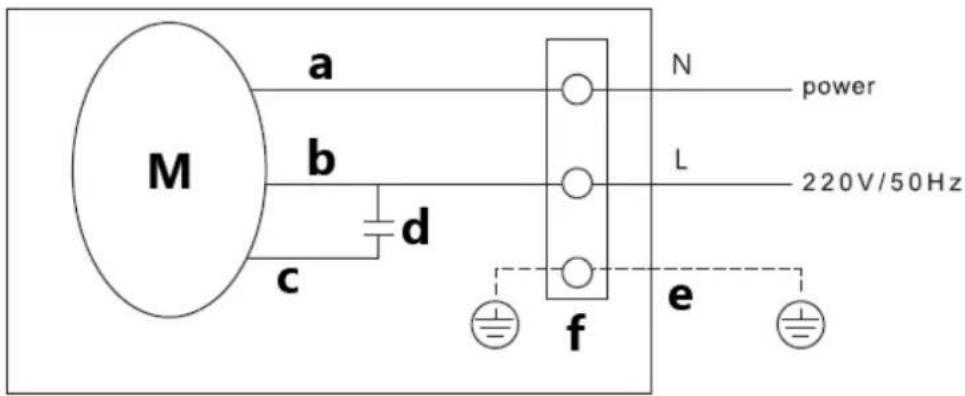

Diagrama de conexión

• El ventilador de conducto debe limpiarse y revisarse anualmente (limpie el motor; las piezas no pueden exponerse a la humedad) para que funcione de manera segura y prolongue su vida útil.
• Corte el suministro eléctrico antes de cualquier mantenimiento y espere a que los elementos giratorios se detengan.
• Cuando haya un ruido anormal o una reducción significativa de la eficiencia, verifique el rodamiento y reemplácelo si es necesario (realizado únicamente por un técnico de servicio calificado).
• No rocíe el dispositivo con un chorro de agua ni lo sumerja en agua.
• No permita que entre agua en el interior del dispositivo a través de los orificios de ventilación de la carcasa del mismo.
• No utilice objetos afilados y/o metálicos para limpiar (por ejemplo, un cepillo de alambre o una espátula de metal) porque pueden dañar el material de la superficie del aparato.

Eliminación de dispositivos usados

No deseche este dispositivo en los sistemas de residuos municipales. Entrégalo en un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Compruebe el símbolo en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcados. Al elegir reciclar estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.
