GEBRUIKSAANWIJZING CDAIR-120S MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Ronde kanaalventilator
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominale spanning [V~] / frequentie [Hz]	230 / 50
Nominaal vermogen [W]	210	150	140
Beschermingsklasse	I
IP-beschermingsclassificatie	IPX2
Stroom [A]	1,23	0,85	0,7
Uitgestraald geluid [dB]	68	65	65
Luchtstroom [m3/u]	1310	1022	590
Maximale druk [Pa]	696	552	566
Rotatiesnelheid [rpm]	2480	2415	2592
Uitlaatdiameter [mm]	315	250	200
Afmetingen [breedte x diepte x hoogte; mm]	430x445x240	360x375x210	365x370x225
Gewicht [kg]	7,24	5,42	5,51

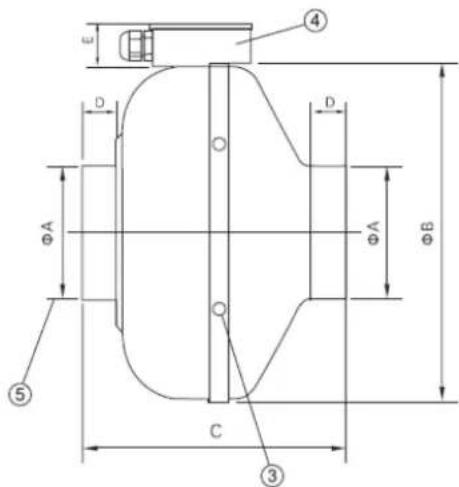

E ④ D O D ΦA ΦA ΦB ⑤ C ③

Onderdeel nr.	1	2	3	4	5
Componentnaam	Geval	Motor	Ophanggat	Aansluitdoos	Pijpverbinding

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Afmeting A [mm]	315	250	200
Afmeting B [mm]	402	333	333
Afmeting C [mm]	258	206	223
Afmeting D [mm]	25	27	25
Afmeting E [mm]	41	41	41

Installatie en gebruik

• Niet installeren op een plaats met een hoge luchtvochtigheid.
• De gehele installatie moet stevig vastzitten.
• Het luchtinlaatgat moet zich in een kamer bevinden.
• Er moet minimaal één controlegat in het plafond zitten.
• Het apparaat moet geaard zijn.
• Er moet voor gezorgd worden dat er geen gas uit de open luchtwegen of uit andere gestookte apparatuur terug in het interieur terechtkomt.
• De installatiehoogte moet groter zijn dan 2,3 meter.
• Wanneer u een stopcontact gebruikt, moet de stekker van het netsnoer worden aangesloten volgens de veiligheidsnormen. Wanneer het netsnoer rechtstreeks op de voedingslijn wordt aangesloten, moet de voedingslijn op een contactafstand van minimaal 3 mm worden aangesloten met een schakelaar voor alle polen en moet deze zijn voorzien van een betrouwbare aardingsvoorziening.
• De vorm van de pijp mag niet als volgt zijn:

Deze productserie wordt rechtstreeks op de buizen aangesloten. Beide uiteinden worden met een klem vastgezet en vervolgens wordt de ventilator aan het frame bevestigd. Draai de ventilator voor gebruik met uw handen om en controleer of de ventilator vrij kan draaien, zonder dat er blokkades zijn of dat de ventilator vastloopt. Schakel het apparaat vervolgens in en laat de ventilator draaien. Als er geen andere problemen zijn, zoals oververhitting, lawaai en een te trage ventilator, dan kan het apparaat normaal worden gebruikt.

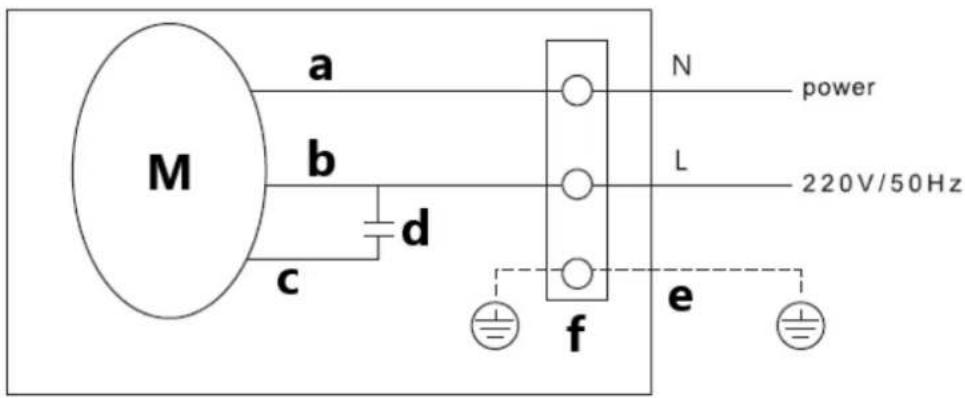

Aansluitschema

e - geel/groene draad

N - blauwe draad

L – bruine draad

Onderhoud

• De kanaalventilator moet jaarlijks worden schoongemaakt en gecontroleerd (maak de motor schoon; onderdelen mogen niet worden blootgesteld aan vocht) om ervoor te zorgen dat de ventilator veilig werkt en de levensduur wordt verlengd.
• Schakel de stroomtoevoer uit voordat u onderhoud uitvoert en wacht tot de roterende elementen tot stilstand zijn gekomen.
• Wanneer er sprake is van een abnormaal geluid of een aanzienlijke vermindering van de efficiëntie, controleer dan het lager en vervang het indien nodig (laat dit uitsluitend uitvoeren door een gekwalificeerde servicetechnicus).
• Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
  • Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
• Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
