KÄYTTÖOHJE CDAIR-120S MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Pyöreä kanavapuhallin
Malli	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	210	150	140
Suojausluokka	I
IP-suojausluokitus	IPX2
Nykyinen [A]	1,23	0,85	0,7
Lähetetty melu [dB]	68	65	65
Ilmavirta [m ^3 /h]	1310	1022	590
Max paine [Pa]	696	552	566
Pyörimisnopeus [rpm]	2480	2415	2592
Poistoaukon halkaisija [mm]	315	250	200
Mitat [leveys x syvyys x korkeus; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Paino [kg]	7,24	5,42	5,51

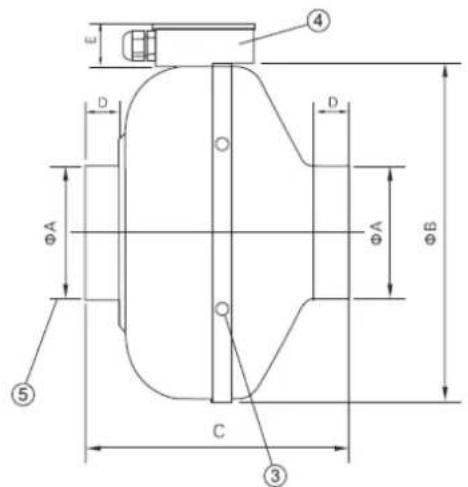

④ D D ΦA ΦA ΦB ⑤ C ③

Komponenttinro	1	2	3	4	5
Komponentinnimi	Asia	Moottori	Ripustin reikä	Kytkentälaatikko	Putken liitos

Malli	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Koko A [mm]	315	250	200
Koko B [mm]	402	333	333
Koko C [mm]	258	206	223
Koko D [mm]	25	27	25
Mitta E [mm]	41	41	41

Asennus ja käyttö

• Älä asenna paikkaan, jossa on korkea kosteus.
  • Koko asennuksen tulee olla tukevasti kiinnitetty.
  • Tuloilma-aukon tulee olla huoneessa.
• Katossa tulee olla vähintään yksi tarkistusreikä.
  • Laitteen tulee olla maadoitettu.

- On huolehdittava siitä, ettei kaasua pääse avoimista hengitysteistä tai muista poltetuista laitteista takaisin sisätiloihin.

• Asennuskorkeuden tulee olla yli 2,3 metriä.

- Kun käytät pistorasiaa, pistoke virtajohdon tulee olla kytkettynä turvallisuusstandardien mukaisesti. Kun virtajohto on kytketty suoraan virransyöttölinjaan, virtajohto tulee täyttää vähintään 3 mm:n kaikkinapaisen virtakytkimen kosketinvälillä ja siinä on oltava luotettava maadoitus.

- Putken muotoa ei saa tehdä seuraavasti:

X7 X

Tämä tuotesarja on liitetty suoraan putkiin, molemmissa päissä kirstetään puristin ja kiinnitetään sitten tuuletin kehyksellä. Käännä tuuletin käsin ennen käyttöä ja testaa, että tuuletin pyörii vapaasti ilman tukkeumia tai törmäyksiä. Käynnistä sitten tehopuhallin. Jos ei ole muita ongelmia, kuten ylikuumenemista, melua ja hampaat menevät liian hitaasti, laitetta voidaan käyttää normaalisti.

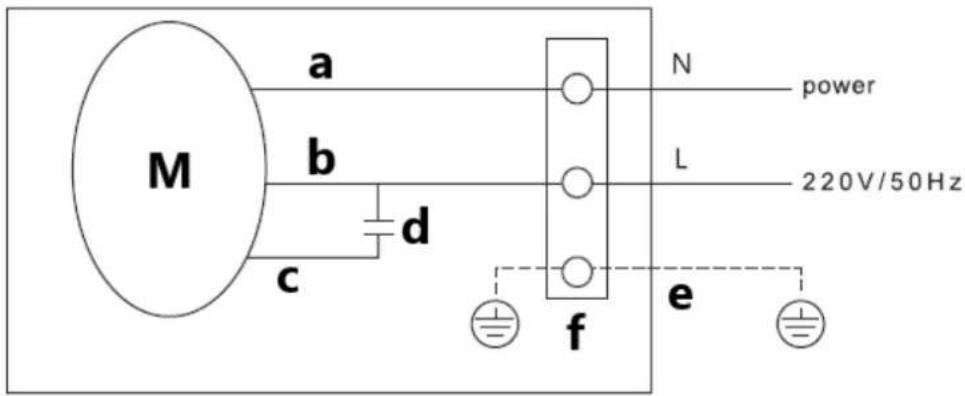

Kytkentäkaavio

e - keltainen/vihreä lanka

N - sininen lanka

L – ruskea lanka

Huolto

• Kanavapuhallin tulee puhdistaa ja tarkastaa vuosittain (puhdas moottori; osat eivät saa altistua kosteudelle), jotta se toimii turvallisesti ja pidentää sen käyttöikää.
• Katkaise virransyöttö ennen huoltotoimenpiteitä ja odota pyörivien elementtien pysähtymistä.
• Jos kuulet epänormaalia ääntä tai tehokkuus laskee merkittävästi, tarkista laakeri ja vaihda se tarvittaessa (vain pätevän huoltoteknikon tehtävänä).
• Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
  • Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
• Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
