INSTRUKCJA OBSŁUGI CDAIR-120S MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Wentylator osiowy
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Napięcie znamionowe [V~] / częstotliwość [Hz]	230 / 50
Moc znamionowa [W]	210	150	140
Klasa ochrony	I
Stopień ochrony IP	IPX2
Prąd [A]	1,23	0,85	0,7
Emitowany hałas [dB]	68	65	65
Przepływ powietrza [ ^m3 /h]	1310	1022	590
Maksymalne ciśnienie [Pa]	696	552	566
Prędkość obrotowa [obr./min]	2480	2415	2592
Średnica wylotu [mm]	315	250	200
Wymiary (szerokość x głębokość x wysokość) [mm]	Wymiary: 430x445x240	360x375x210	365x370x225
Cieżar [kg]	7,24	5,42	5,51

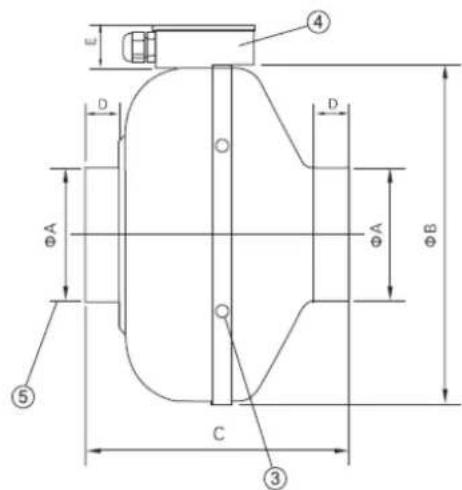

E ④ D O D ΦA ΦA ΦB ⑤ C ③

Nr komponentu	1	2	3	4	5
Nazwa komponentu	Sprawa	Silnik	Otwór na wieszak	Skrzynka połączeniowa	Złącze rurowe

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Wymiar A [mm]	315	250	200
Wymiar B [mm]	402	333	333
Wymiar C [mm]	258	206	223
Wymiar D [mm]	25	27	25
Wymiar E [mm]	41	41	41

Instalacja i użytkowanie

• Nie instalować w miejscach o dużej wilgotności.
• Cała instalacja powinna być solidnie zamocowana.
• Otwór wlotowy powietrza powinien znajdować się w pomieszczeniu.
  • W suficie powinien znajdować się co najmniej jeden otwór kontrolny.
• Urządzenie musi być uziemione.
• Należy zachować ostrożność, aby nie dopuścić do przedostania się gazu z otwartych kanałów wentylacyjnych lub innych urządzeń spalających paliwo z powrotem do wnętrza.
• Wysokość instalacji musi być większa niż 2,3 metra.
• W przypadku korzystania z gniazdka elektrycznego, wtyczkę kabla zasilającego należy podłączyć zgodnie z normami bezpieczeństwa. W przypadku bezpośredniego podłączenia przewodu zasilającego do linii zasilającej, linia zasilająca powinna być wypełniona co najmniej 3-milimetrową odległością styków wyłącznika zasilania wszystkich biegunów i posiadać niezawodne urządzenie uziemiające.
• Kształt rury nie powinien być wykonany w następujący sposób:

Produkty z tej serii są bezpośrednio połączone z rurami, oba końca są dokręcane zaciskiem, a następnie wentylator jest mocowany do ramy. Przed użyciem należy ręcznie włączyć wentylator i sprawdzić, czy obraca się swobodnie, bez żadnych blokad lub awarii. Następnie włącz wentylator i jeśli nie wystąpią żadne inne problemy, takie jak przegrzanie, hałas lub zbyt wolna praca, możesz normalnie używać urządzenia.

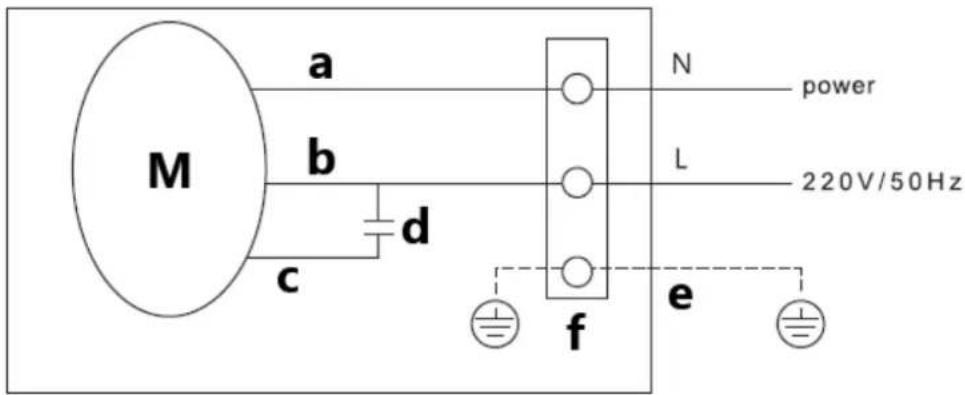

Schemat połączeń

a - niebieski przewód

b – czarny przewód

c – brązowy przewód

d - kondensator

e - przewód żółto-zielony

N – niebieski przewód

L – przewód brązowy

Konserwacja

• Wentylator kanałowy należy czyścić i sprawdzać raz w roku (czyć silnik, nie wystawiaj jego części na działanie wilgoci), aby zapewnić jego bezpieczną pracę i przedłużyć jego żywotność.
• Przed przystąpieniem do prac konserwacyjnych należy odłączyć zasilanie i zaczekać, aż elementy obrotowe zatrzymają się.
• W przypadku słyszenia nietypowego hałasu lub znacznego spadku wydajności należy sprawdzić łożysko i w razie konieczności wymienić je (wykonywać to może wyłącznie wykwalifikowany technik serwisowy).
• Nie wolno spryskiwać urządzenia strumieniem wody i zanurzać go w wodzie.
• Nie należy dopuścić do przedostania się wody do wnętrza urządzenia poprzez otwory wentylacyjne w obudowie urządzenia.
• Do czyszczenia nie należy używać ostrych i/lub metalowych przedmiotów (np. szczotki drucianej lub metalowej szpatułki), ponieważ mogą one uszkodzić powierzchnię urządzenia.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
