NÁVOD NA OBSLUHU CDAIR-120S MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Okrúhly potrubný ventilátor
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Menovité napätie [V~]/frekvencia [Hz]	230 / 50
Menovitý výkon [W]	210	150	140
Trieda ochrany	I
Krytie IP	IPX2
Aktuálne [A]	1,23	0,85	0,7
Vyžarovaný hluk [dB]	68	65	65
Prietok vzduchu [m3/h]	1310	1022	590
Maximálny tlak [Pa]	696	552	566
Rýchlosť otáčania [ot./min]	2480	2415	2592
Výstupný priemer [mm]	315	250	200
Rozmery [šírka x híbka x výška; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Hmotnosť [kg]	7,24	5,42	5,51

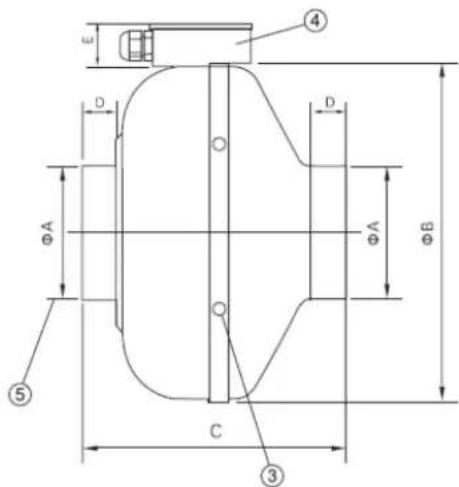

E ④ D O D ΦA ΦA ΦB ⑤ C ③

Komponent č	1	2	3	4	5
Názov komponentu	Prípad Motor Otvor na vešiak			Spojovacia skrinka	Rúrkový spoj

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Rozmer A [mm]	315	250	200
Rozmer B [mm]	402	333	333
Rozmer C [mm]	258	206	223
Rozmer D [mm]	25	27	25
Rozmer E [mm]	41	41	41

Inštalácia a používanie

• Neinštalujte na miestach s vysokou vlhkostou.
• Celá inštalácia by mala byť pevne pripevnená.
• Otvor na prívod vzduchu by mal byt' v miestnosti.
  • V strope by mal byť aspoň jeden kontrolný otvor.
• Spotrebič musí byť uzemnený.

- Je potrebné dbať na to, aby sa plyn z otvorených dýchacích ciest alebo iného spáleného zariadenia nedostal spát do interiéru.

• Výška inštalácie musí byť väčšia ako 2,3 metra.

- Pri použití elektrickej zásuvky by mal byť napájací kábel pripojený v súlade s bezpečnostnými normami. Ked' je napájací kábel priamo pripojený k napájaciemu vedeniu, napájacie vedenie by malo byť naplnené na vzdialenost kontaktov najmenej 3 mm sieťového vypínača so všetkými pólmi a musí mať spolahlivé uzemňovacie zariadenie.

• Tvar potrubia nesmie byt vyrobený takto:

Táto séria produktov je priamo spojená s potrubím, oba konce používajú svorku na utiahnutie a potom pripevnia ventilátor k rámu. Pred použitím prepnite ventilátor rukami a otestujte, či sa otáčanie ventilátora volne otáča, bez akéhokol'vek zablokovania alebo nárazu. Potom zapnite a spustite prevádzkový ventilátor, ak sa nevyskytnú žiadne d'alšie problémy, ako je prehrievanie, hluk a príliš pomalé chvenie, potom je možné spotrebič normálne používať.

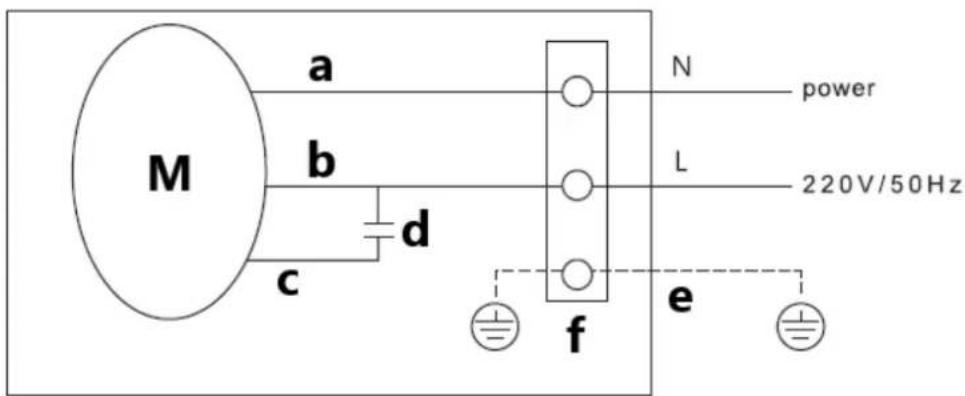

Schéma zapojenia

• Potrubný ventilátor by sa mal čistiť a kontrolovať každý rok (vyčistite motor; časti nesmú byť vystavené vlhkosti), aby fungoval bezpečne a predížila sa jeho životnosť.
  • Pred akoukol'vek údržbou prerušte napájanie a počkajte, kým sa rotujúce prvky nezastavia.
• Ak dôjde k abnormálnemu hluku alebo výraznému zníženiu účinnosti, skontrolujte ložisko a v prípade potreby ho vymeňte (vykonáva len kvalifikovaný servisný technik).
  • Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.
• Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.
• Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodiť povrchový materiál spotrebiča.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
