MANUAL DE UTILIZARE CDAIR-120S MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Ventilator de canal circular
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Tensiune nominală [V~] / frecvență [Hz]	230 / 50
Putere nominală [W]	210	150	140
Clasa de protectie	eu
Grad de protecție IP	IPX2
Curent [A]	1,23	0,85	0,7
Zgomot emis [dB]	68	65	65
Debit de aer [m3/h]	1310	1022	590
Presiune maximă [Pa]	696	552	566
Viteza de rotație [rpm]	2480	2415	2592
Diametrul de evacuare [mm]	315	250	200
Dimensiuni [latime x adancime x inaltime; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Greutate [kg]	7,24	5,42	5,51

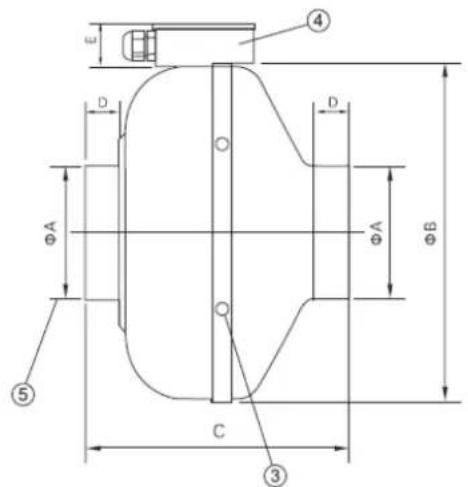

④ D D ΦA ΦA ΦB ⑤ C ③

Componenta nr	1	2	3	4	5
Numele componentei	Caz	Motor	Orificiu pentru cuier	Cutie de jonctiune	Îmbinarea tevii

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimensiunea A [mm]	315	250	200
Dimensiunea B [mm]	402	333	333
Dimensiunea C [mm]	258	206	223
Dimensiunea D [mm]	25	27	25
Dimensiunea E [mm]	41	41	41

Instalare și utilizare

• Nu instalati în locuri cu umiditate ridicată.
• Întreaga instalatie trebuie să fie bine fixată.
• Orificiul de admisie a aerului ar trebui să fie într-o cameră.
  • Ar trebui să existe cel puțin o gaură de verificare în tavan.
• Aparatul trebuie să fie împământat.

- Trebuie avut grijă să evitați gazul din căile respiratorii deschise sau alte echipamente trase înapoi în interior.

- Înălțimea de instalare trebuie să fie mai mare de 2,3 metri.

- Când utilizati o priză de curent, conectați cablul de alimentare în concordanță cu standardele de siguranță. Atunci când cablul de alimentare este conectat direct la linia de alimentare, linia de alimentare trebuie să fie umplută pe separarea contactelor de cel puțin 3 mm întrerupător de alimentare cu toți polii și trebuie să aibă un dispozitiv de împământare fiabil.

- Forma conductei nu trebuie realizată după cum urmează:

Această serie de produse sunt conectate direct cu țevile, ambele capete folosesc clema pentru a strânge și apoi fixează ventilatorul cu cadru. Comutați ventilatorul cu mâinile înainte de utilizare și testați dacă rotația ventilatorului este liberă, fără blocaj sau accident. Apoi porniți și porniți ventilatorul de serviciu, dacă nu există alte probleme, cum ar fi supraîncălzirea, zgomotul și colții care merg prea încet, atunci aparatul poate fi utilizat în mod normal.

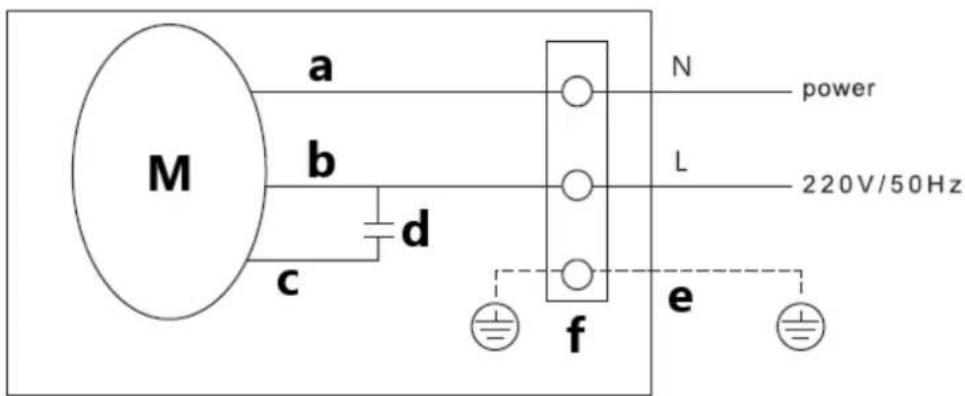

Schema de conectare

• Ventilatorul de conductă trebuie curățat și verificat anual (curățați motorul; piesele nu pot fi expuse la umiditate) pentru a-l face să funcționeze în siguranță și pentru a-și prelungi durata de viață.
• Întrerupeți alimentarea cu energie înainte de orice întreținere și așteptați ca elementele rotative să se oprească.
• Când există un zgomot anormal sau o reducere semnificativă a eficienței, vă rugăm să verificați rulmentul și să-l înlocuți dacă este necesar (realizat numai de un tehnician de service calificat).
• Nu pulverizați dispozitivul cu un jet de apă și nu îl scufundați în apă.
• Nu lăsați apă să pătrundă în interiorul dispozitivului prin orificiile de ventilație din carcasa dispozitivului.
• Nu folosiți obiecte ascuțite și/sau metalice pentru curățare (de exemplu, o perie de sărmă sau o spatulă metallică), deoarece acestea pot deteriora materialul de suprafață al aparatului.

Aruncarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
