РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CDAIR-120S MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Кръгъл канален вентилатор
Модел	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Номинално напрежение [V~] / честота [Hz]	230 / 50
Номинална мощност [W]	210	150	140
Клас на защита	аз
IP степен на защита	IPX2
Ток [A]	1,23	0,85	0,7
Излъчван шум [dB]	68	65	65
Въздушен поток [m3/h]	1310	1022	590
Максимално налягане [Pa]	696	552	566
Скорост на въртене [rpm]	2480	2415	2592
Диаметър на изхода [mm]	315	250	200
Размери [ширина х дълбочина х височина; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Тегло [kg]	7,24	5,42	5,51

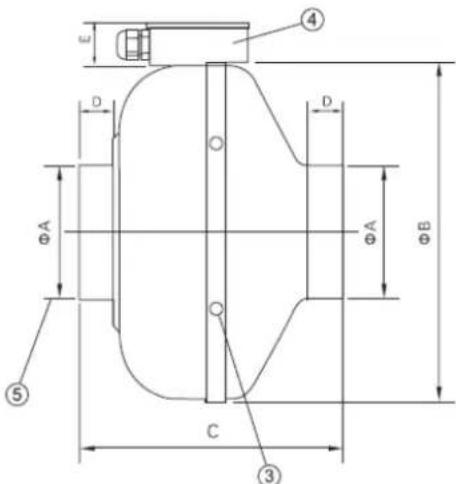

E ④ D O D θA θA θB ⑤ C ③

Компонент пг	1	2	3	4	5
Име на компонента	Случай	Мотор	Отвор за закачалка	Съединителна кутия	Тръбна връзка

Модел	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Размер A [mm]	315	250	200
Размер B [mm]	402	333	333
Размер C [mm]	258	206	223
Размер D [mm]	25	27	25
Размер E [mm]	41	41	41

Инсталиране и използване

• Не инсталирайте на място с висока влажност.
  • Цялата инсталация трябва да бъде здраво закрепена.
• Отворът за входящ въздух трябва да е в стая.
  • В тавана трябва да има поне един контролен отвор.
  • Уредът трябва да бъде заземен.

- Трябва да се внимава, за да се избегне попадането на газ от откритите дихателни пътища или друго запалено оборудване обратно във вътрешността.

• Височината на монтаж трябва да бъде по-голяма от 2,3 метра.

- Когато използвате електрически контакт, щепсельт на захранващия кабел трябва да бъде свързан в съответствие със стандартите за безопасност. Когато захранващият кабел е директно свързан към захранващата линия, захранващата линия трябва да бъде запълнена на разстоянието между контактите на най-малко 3 mm многополюсен превключвател и трябва да има надеждно заземяващо устройство.

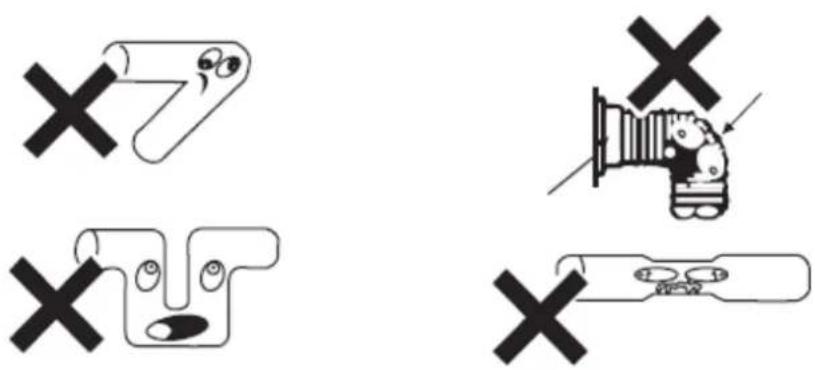

• Формата на тръбата не трябва да се прави, както следва:

Тази серия от продукти е директно свързана с тръбите, двата края използват скобата за затягане и след това фиксират вентилатора с рамка. Превключете вентилатора с ръце преди употреба и проверете дали вентилаторът се върти свободно, без блокиране или срив. След това включете захранването и пуснете работния вентилатор, ако няма други проблеми като прегряване, шум и зъб, работещ твърде бавно, тогава уредът може да се използва нормално.

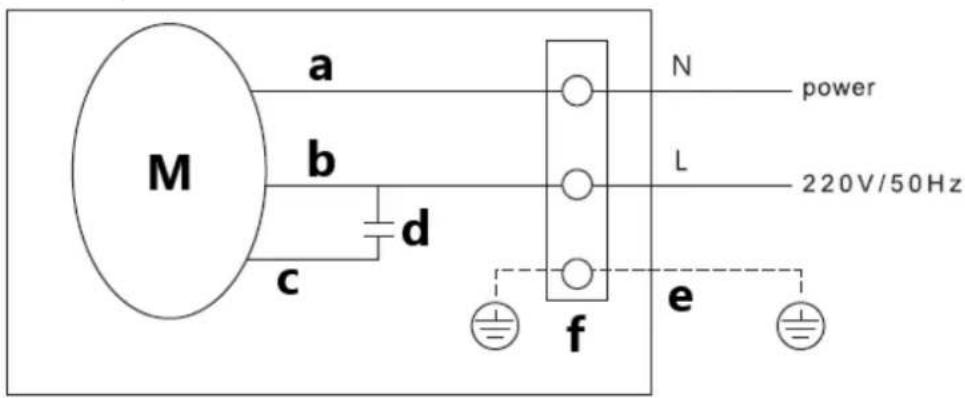

Схема на свързване

е - жълт/зелен проводник

N – син проводник

L – кафяв проводник

Поддръжка

• Вентилаторът на канала трябва да се почиства и проверява ежегодно (почистете двигателя; частите не трябва да се излагат на влага), за да работи безопасно и да удължи живота му.
  • Прекъснете захранването преди всяка поддръжка и изчакайте въртящите се елементи да спрат.
• Когато има необичаен шум или значително намаляване на ефективността, моля, проверете лагера и го сменете, ако е необходимо (извършва се само от квалифициран сервизен техник).
• Не пръскайте устройството с водна струя и не го потапяйте във вода.
• Не позволявайте вода да попадне вътре в устройството през вентилационните отвори в корпуса на устройството.
• Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструиране на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
