BRUKSANVISNING CDAIR-120S MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Cirkulär kanalfläkt
Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominell spänning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	210	150	140
Isolationsklass	I
IP-skyddsklassning	IPX2
Nuvarande [A]	1,23	0,85	0,7
Emitterat brus [dB]	68	65	65
Luftflöde [m ^3 /h]	1310	1022	590
Max tryck [Pa]	696	552	566
Rotationshastighet [rpm]	2480	2415	2592
Utloppsdiameter [mm]	315	250	200
Mått [bredd x djup x höjd; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Vikt [kg]	7,24	5,42	5,51

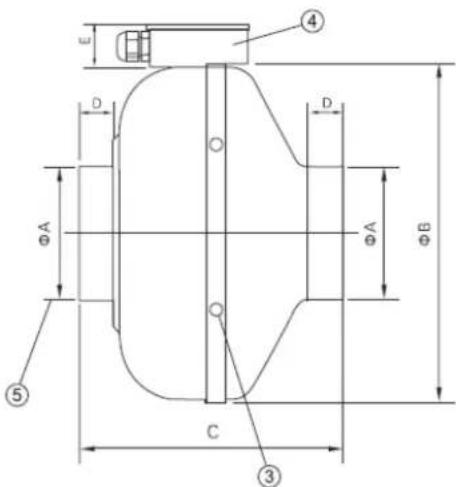

E ④ D D ΦA ΦA ΦB ⑤ C ③

Komponent nr	1	2	3	4	5
Komponentnamn	Fall	Motor	Hål för hängare	Kopplingsdosa	Rörskarv

Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimension A [mm]	315	250	200
Mätt B [mm]	402	333	333
Dimension C [mm]	258	206	223
Dimension D [mm]	25	27	25
Dimension E [mm]	41	41	41

Installera och använda

• Installera inte på en plats med hög fuktighet.
- Hela installationen ska vara ordentligt fixerad.
- Luftinloppshålet ska vara i ett rum.
• Det bör finnas minst ett kontrollhål i taket.
- Apparaten måste vara jordad.
- Försiktighet måste iakttas för att undvika gas från de öppna luftvägarna eller annan avfyrad utrustning tillbaka in i det inre.
• Installationshöjden måste vara större än 2,3 meter.
- När du använder ett eluttag ska nätkabeln anslutas i enlighet med säkerhetsstandarder. När strömkabeln är direkt ansluten till strömförsörjningsledningen, ska strömförsörjningsledningen fyllas på kontaktavständet på minst 3 mm allpolig strömbrytare och måste ha en pålitlig jordningsanordning.
- Formen på röret får inte göras enligt följande:

Denna serie av produkter är direkt anslutna till rören, båda ändarna använder klämman för att dra åt, och fixerade sedan fläkten med ram. Slå på fläkten med händerna före användning och testa att fläktens rotation är fri, utan blockering eller krasch. Slå sedan på och kör fläkten, om det inte finns några andra problem som överhettning, buller och huggtänder som går för långsamt, kan apparaten användas normalt.

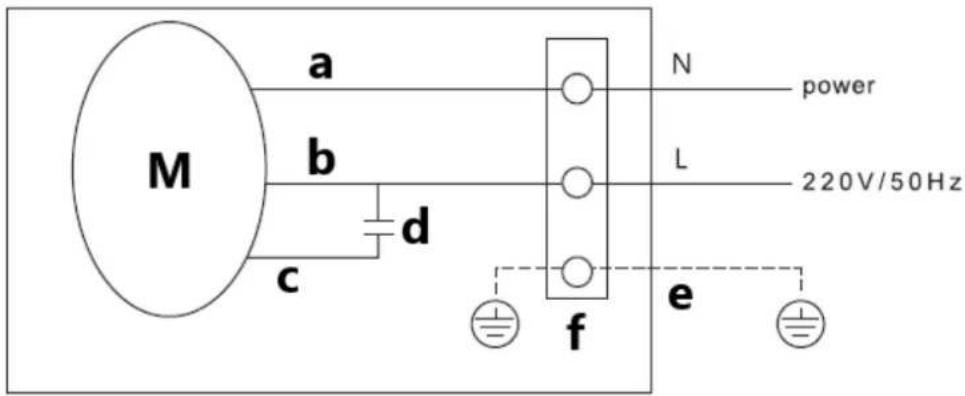

Anslutningsschema

• Kanalfläkten bör rengöras och kontrolleras årligen (ren motor; delar kan inte utsättas för fukt) för att den ska fungera säkert och förlänga dess livslängd.
• Koppla av strömförsörjningen före något underhåll och vänta tills de roterande elementen stannar.
• Om det förekommer ett onormalt ljud eller avsevärt minskad effektivitet, kontrollera lagret och byt ut det vid behov (endast av en kvalificerad servicetekniker).
• Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
• Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
• Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
