NÁVOD K OBSLUZE CDAIR-120S MSW
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
Technické údaje
| Popis parametru Hodnota parametru | |||
| Stůl pro horní frézku | Kruhový potrubní ventilátor | ||
| Model | MSW-CDAIR-200S | MSW-CDAIR-120S | MSW-CDAIR-10S |
| Jmenovité napětí [V~] / frekvence [Hz] | 230 / 50 | ||
| Jmenovitý výkon[W] | 210 | 150 | 140 |
| Třída ochrany | I | ||
| Krytí IP | IPX2 | ||
| Aktuální [A] | 1,23 | 0,85 | 0,7 |
| Emitovaný hluk [dB] | 68 | 65 | 65 |
| Průtok vzduchu [m3/h] | 1310 | 1022 | 590 |
| Maximální tlak [Pa] | 696 | 552 | 566 |
| Rychlost otáčení [ot./min] | 2480 | 2415 | 2592 |
| Průměr výstupu [mm] | 315 | 250 | 200 |
| Rozměry (šířka x hloubka x výška) [mm] | 430 x 445 x 240 | 360 x 375 x 210 | 365 x 370 x 225 |
| Hmotnost [kg] | 7,24 | 5,42 | 5,51 |


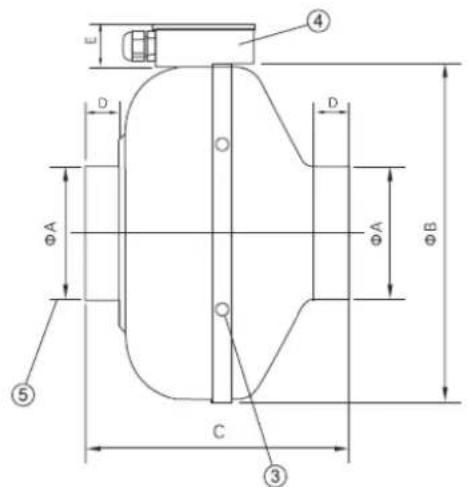

E ④ D D ΦA ΦA ΦB ⑤ C ③

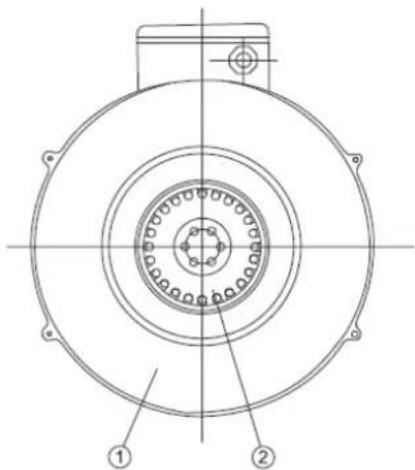

| Komponenta č | 1 | 2 | 3 | 4 | 5 |
| Název součásti | Věc Motor | Otvor pro závěs | Přípojková skřín | Spoj potrubí |
| Model | MSW-CDAIR-200S | MSW-CDAIR-120S | MSW-CDAIR-10S |
| Rozměr A [mm] | 315 | 250 | 200 |
| Rozměr B [mm] | 402 | 333 | 333 |
| Rozměr C [mm] | 258 | 206 | 223 |
| Rozměr D [mm] | 25 | 27 | 25 |
| Rozměr E [mm] | 41 | 41 | 41 |
Instalace a použití
- Neinstalujte na místě s vysokou vlhkostí.
- Celá instalace by měla být pevně upevněna.
- Otvor pro přívod vzduchu by měl být v místnosti.
• Ve stropě by měl být alespoň jeden kontrolní otvor. - Spotřebič musí být uzemněn.
- Je třeba dbát na to, aby se plyn z otevřených dýchacích cest nebo jiného odpáleného zařízení nedostal zpět do interiéru.
• Výška instalace musí být větší než 2,3 metru. - Při použití elektrické zásuvky by měl být napájecí kabel zapojen v souladu s bezpečnostními normami. Když je napájecí kabel připojen přímo k napájecímu vedení, napájecí vedení by mělo být naplněno na vzdálenost kontaktů nejméně 3 mm vypínače pro všechny póly a musí mít spolehlivé uzemňovací zařízení.
• Tvar trubky nesmí být proveden následovně:
Tato řada produktů je přímo spojena s trubkami, oba konce pomocí svorky utáhněte a poté připevněte ventilátor k rámu. Před použitím ventilátor přepněte rukama a vyzkoušejte, zda je rotace ventilátoru volná, bez jakéhokoli zablokování nebo pádu. Poté zapněte a spusťte provozní ventilátor, pokud se nevyskytnou žádné další problémy, jako je přehřívání, hluk a příliš pomalé chvění zubů, lze zařízení normálně používat.

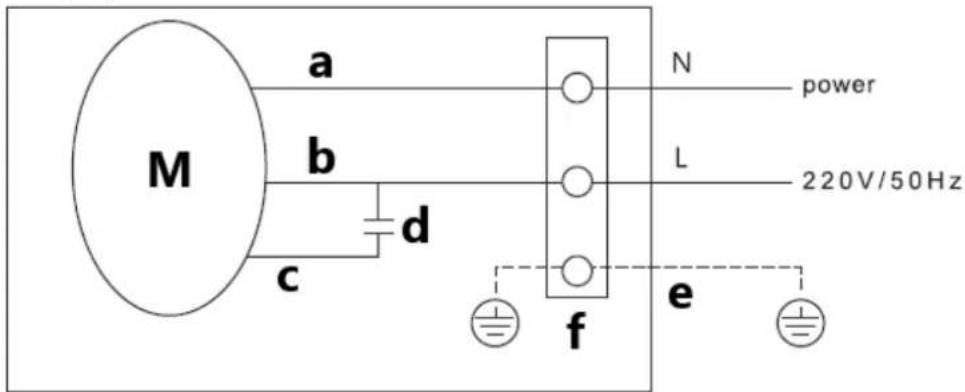

Schéma zapojení
e - žlutý/zelený vodič
N - modrý vodič
L – hnědý drát
ÚDRŽBA
- Potrubní ventilátor by měl být čištěn a kontrolován jednou ročně (vyčistěte motor; součásti nesmí být vystaveny vlhkosti), aby fungoval bezpečně a prodloužila se jeho životnost.
- Před jakoukoli údržbou odpojte napájení a počkejte, až se rotující prvky zastaví.
- Pokud dojde k abnormálnímu hluku nebo výraznému snížení účinnosti, zkontrolujte ložisko a v případě potřeby jej vyměňte (provádí pouze kvalifikovaný servisní technik).
- Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
- Nedovolte, aby se voda dostala dovnitř zařízení přes otvory v krytu zařízení.
- K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrchový materiál spotřebiče.
Likvidace použitých přístrojů
Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.
Informace o místním recyklačním zařízení získáte od místních úřadů.
M – motor a – modrý drôt b – čierny drôt c – hnedý drôt
d – kondenzátor e - žltý/zelený vodič N – modrý vodič L – hnedý drôt
