| Marque | INFICON |
| Modèle | D-TEK Stratus |
| Type de produit | Détecteur de fuites de fluides frigorigènes |
| Alimentation | Batterie lithium-ion rechargeable, charge via micro USB (5 V CC, 1 A) |
| Autonomie | Environ 3 heures de charge complète |
| Modes de fonctionnement | Cloud Hunting (Recherche Ambiance), Pinpoint (Recherche Point de Fuite), Manual Zero (Zéro Manuel) |
| Niveaux de sensibilité | Super, Élevée, Moyenne, Faible |
| Préchauffage | 45 à 90 secondes |
| Affichage | Écran avec valeurs ppm, indicateur de batterie, mode, sensibilité, alarme |
| Température de fonctionnement | -20 à 50 °C |
| Température de stockage | -20 à 60 °C |
| Température de charge | 0 à 45 °C |
| Humidité maximale | 95 % HR sans condensation |
| Entretien | Remplacement de la sonde et du filtre |
| Pièces détachées disponibles | Batterie, sonde, filtre |
| Précautions de sécurité | Ne pas utiliser en environnement inflammable ; ne pas exposer la batterie au liquide ; utiliser uniquement le chargeur certifié |
FOIRE AUX QUESTIONS - D-TEK Stratus INFICON
Questions des utilisateurs sur D-TEK Stratus INFICON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice D-TEK Stratus - INFICON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D-TEK Stratus de la marque INFICON.
MODE D'EMPLOI D-TEK Stratus INFICON
English · Español · Deutsch · Français · Italiano · 中文 · 日本語 ·

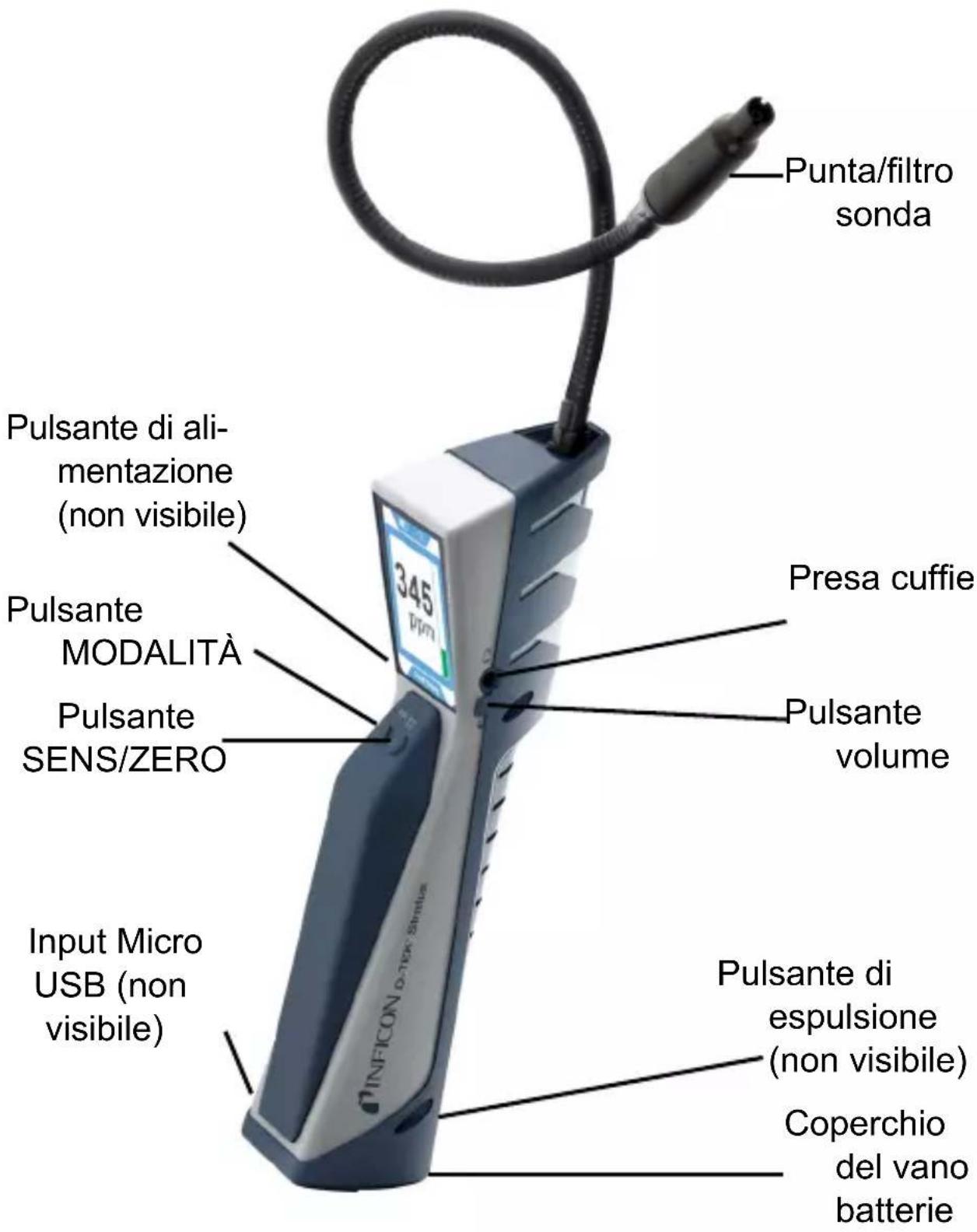

1. Mise sous tension du D-TEK Stratus et préparation pour l'utilisation
a. Appuyez longuement sur le bouton d'alimentation pour mettre le D-TEK Stratus sous/hors tension.
REMARQUE : Si l'écran ne s'allume pas, la batterie est très faible et doit être chargée. Il est possible d'utiliser le D-TEK Stratus pendant qu'il est en charge.
b. Le D-TEK Stratus commence un préchauffage de 45 à 90 secondes. Lorsque le préchauffage est terminé, l'appareil D-TEK Stratus est prêt à être utilisé.
c. Pour changer de mode, appuyez sur le bouton MODE. Cela fait passer l'appareil en mode Cloud Hunting (Recherche Ambiance), Pinpoint (Recherche Point de Fuite) ou Manual Zero (Zéro Manuel).
REMARQUE : Le D-TEK Stratus démarre toujours dans le dernier mode utilisé.
2. Utilisation du mode Cloud Hunting (Recherche Ambiance) (moniteur portable)
a. Déplacez-vous lentement dans les zones suspectes et observez la mesure en ppm.
b. Suivez la mesure en ppm pour trouver les zones où la concentration de fluide frigoirgène est plus élevée. Plus le chiffre est élevé, plus la concentration de fluide frigorigène est élevée et plus vous vous approchez à la source de la fuite.
REMARQUE : Le fait de rester dans une zone contenant du fluide frigorigène pendant plusieurs minutes, peut entraîner une diminution de la mesure en ppm. Si cela se produit, allez dans une zone de concentration plus faible pendant quelques secondes.
c. Appuyez sur le bouton SENS/ZERO (Sonde/zéro) pour activer/désactiver la fonction MAX. Lorsque cette fonction est activée, le niveau en ppm le plus élevé observé apparaît sous
l'affichage principal des valeurs en ppm. Pour réinitialiser la lecture maximale, appuyez longuement sur le bouton SENS/ZERO (Sonde/zéro).
REMARQUE : Le mode Cloud Hunting (Recherche Ambiance) ne comporte pas de réglage de sensibilité.
3. Utilisation du mode Pinpoint (Recherche Point de Fuite)
a. Placez l'embout du D-TEK Stratus aussi près que possible de la fuite suspectée. Ne bloquez pas la circulation d'air.
b. Déplacez lentement la sonde (2,5 à 5 cm par seconde) en la plaçant devant chaque point de fuite possible. En cas de détection d'une fuite, le D-TEK Stratus émet une alarme et les témoins s'allument sur l'écran.
REMARQUE : En mode Pinpoint (Recherche Point de Fuite), le D-TEK Stratus se remet automatiquement à zéro sur le fluide frigorigène de fond après quelques secondes. Lorsque cela se produit, continuez à chercher une concentration plus élevée de fluide frigorigène ou allez dans une zone de concentration plus faible pour réinitialiser le point zéro.
c. Lorsqu'une fuite est identifi ée, éloignez la sonde de la fuite pendant quelques secondes et ramenez-la sur le site de la fuite suspectée pour vérifier cette dernière.
REMARQUE : Pour les fuites importantes ou pour les applications SAE, appuyez sur le bouton SENS/ZERO (Sonde/zéro) pour changer le mode de sensibilité. La sensibilité en cours est affichée à l'écran.
REMARQUE : N'utilisez pas le réglage de sensibilité Super pour les applications SAE.
4. Mode Manual Zero (Zéro Manuel)
Le mode Manual Zero (Zéro Manuel) fonctionne de mani ère similaire au mode Pinpoint (Recherche Point de Fuite), mais permet de mettre
l'instrument à zéro manuellement en appuyant sur le bouton SENS/ZERO (Sonde/zéro).
REMARQUE : Le mode Manual Zero (Zéro Manuel) ne comporte pas de réglage de sensibilité.

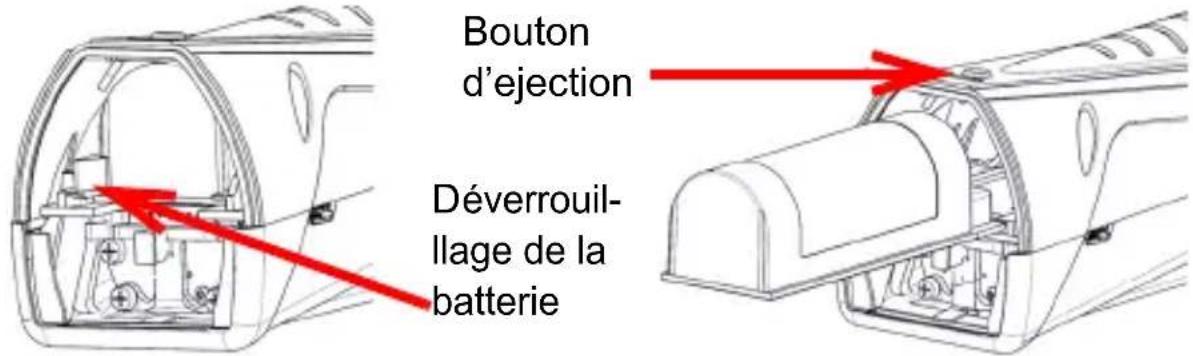

5. Retrait et installation de la batterie lithium-ion
a. Appuyez sur le bouton d'éjection pour ouvrir le couvercle de la batterie.
b. Déplacez la languette de déverrouillage de la batterie sur le côté jusqu'à ce que la batterie commence à sortir.
c. Sortez la batterie en la faisant coulisser.
d. Alignez la nouvelle batterie sur les rails.
e. Poussez doucement la batterie le long des rails jusqu'à ce que la languette de déverrouillage de la batterie s'enclenche.
REMARQUE : Ne forcez pas la batterie. Si elle ne coulisse pas librement, vérifiez l'alignement et réessayez.

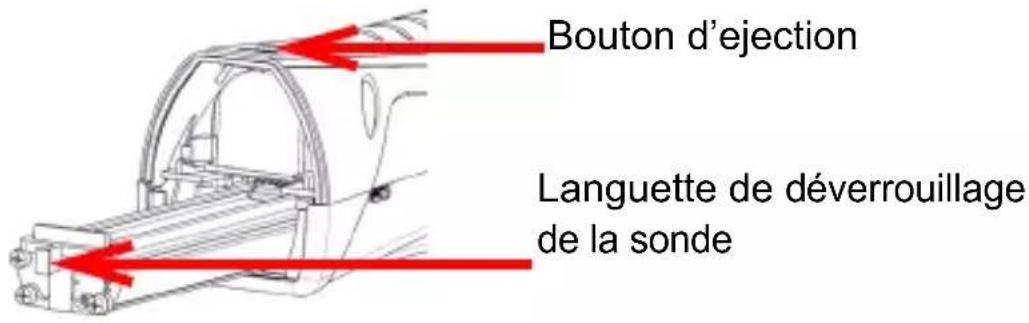

6. Remplacement et installation de la sonde
a. Appuyez sur le bouton d'éjection pour ouvrir le couvercle de la batterie.
b. Saisissez la languette de d'éverrouillage de la sonde et extrayez doucement la sonde.
c. Alignez la nouvelle sonde sur les rails.
d. Poussez doucement la sonde le long des rails jusqu'à ce qu'elle s'enclenche en place.
REMARQUE : Ne forcez pas la sonde. Si elle ne coulisse pas librement, vérifiez l'alignement et réessayez.
e. Remettez le couvercle de la batterie en place.
7. Remplacement du filtre
a. Dévissez l'embout de la sonde et retirez le filtre.
b. Introduisez le filtre neuf dans l'embout de la sonde.
c. Vissez sur l'embout de la sonde.
8. Informations sur la charge et la batterie
Pour charger le D-TEK Stratus, branchez le chargeur mural ou automobile fourni dans une source d'alimentation appropriée et branchez le câble micro USB dans l'entrée d'alimentation micro USB du D-TEK Stratus. Le symbole de batterie à l'écran indique le pourcentage de charge et que la batterie est en cours de charge.
REMARQUE : Il est possible d'utiliser le D-TEK Stratus pendant qu'il est en charge.
REMARQUE : Une batterie lithium-ion neuve aura une charge de 30 % ou moins. Il est recommandé de charger complètement la batterie avant de l’utiliser. Il faut compter environ 3 heures pour une charge complète.
Précautions:
- N'utilisez qu'un chargeur/cordon certifié avec une sortie de 5 V(cc), 1 A. Plages de température et humidité:
- Entreposage: -20–60°C (-4–140°F)
- Fonctionnement: -20–50°C (-4–122°F)
- Charge: 0–45°C (32–113°F)
• Humidité: 95% HR max. sans condensation
- Conservez l'appareil à l'écart des endroits à températures extrême-ment élevées ou basses
- La batterie ne se rechargera pas rapidement à des températures inférieures 10°C (50°F) ou supérieures à 40°C (104°F). Ella ne se rechargera pas du tout à des températures inférieures 0°C (32°F) ou supérieures à 45°C (113°F)
• N'exposez pas la batterie à un liquide
- N'utilisez pas l'appareil si vous remarquez que la batterie est endommagée
• N e érhontez jamais ni modifiez la batterie
- Manipulez et éliminez la batterie conformément aux réglementations locales
- Si la recharge ne s'ach éve pas, même lorsque le temps spécifié s'est écoulé, arrêtez immédiatement la charge
- Ne laissez pas la batterie sans surveillance pendant le charge
- Débranchez le chargeur lorsque la batterie est complétement chargée
- L'utilisation ou l'élimination incorrecte des batteries lithium-ion peut provoquer un incendie
- Ne doit pas être utilisé dans un environnement inflammable
WARNING
Ce symbole est employé pour avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans les documents liés à cet instrument.
Table 1: Tableau des symboles
| Symbole Description | |
 | Charge de la batterie de 75–100% |
 | Charge de batterie de 50–74% |
 | Charge de la batterie de 30–49% |
 | Charge de la batterie de 10–29% |
 | Charge de la batterie <10% |
 | La batterie est en cours de charge |
 | Le volume est réglé à 100% (par défaut) |
 | Le volume est réglé à 50% |
| [GSG2] | Le volume est coupé |
| CO2 | Le capteur CO2 est installée |
 | Indique le mode Cloud Hunting (Recherche Ambiance) |
 | Indique le mode Pinpoint (Recherche Point de Fuite) |
 | Indique le mode Manual Zero (Zéro Manuel) |
 | Sensibilité = Super |
 | Sensibilité = Élevée |
 | Sensibilité = Moyenne |
 | Sensibilité = Faible |
 | Erreur de datterie |
 | La betterie est au-dessus ou en dessous de la plage de température idéale et peut ne pas se charger correctement |
 | Une erreur de sonde s'est produite |
