Märke	INFICON
Modell	D-TEK Stratus
Produkttyp	Köldmedieläckagedetektor
Strömförsörjning	Uppladdningsbart litiumjonbatteri, laddning via micro-USB (5 V DC, 1 A)
Drifttid	Cirka 3 timmar vid full laddning
Driftslägen	Cloud Hunting (Ambienssökning), Pinpoint (Läckpunktssökning), Manual Zero (Manuell nollställning)
Känslighetsnivåer	Super, Hög, Medel, Låg
Förvärmning	45 till 90 sekunder
Display	Skärm med ppm-värden, batteriindikator, läge, känslighet, larm
Driftstemperatur	-20 till 50 °C
Förvaringstemperatur	-20 till 60 °C
Laddningstemperatur	0 till 45 °C
Maximal luftfuktighet	95 % RH utan kondensation
Underhåll	Byte av sond och filter
Reservdelar finns	Batteri, sond, filter
Säkerhetsföreskrifter	Använd inte i brandfarlig miljö; utsätt inte batteriet för vätska; använd endast certifierad laddare

Vanliga frågor - D-TEK Stratus INFICON

Hur sätter jag på D-TEK Stratus?

Tryck och håll in strömknappen. En förvärmning på 45 till 90 sekunder startar. Enheten är redo när förvärmningen är klar.

Hur byter jag läge på D-TEK Stratus?

Tryck på MODE-knappen för att växla mellan Cloud Hunting (Ambienssökning), Pinpoint (Läckpunktssökning) och Manual Zero (Manuell nollställning). Enheten startar alltid i det senast använda läget.

Hur byter jag batteri?

Tryck på utlösningsknappen för att öppna locket. Flytta låsfliken åt sidan tills batteriet lossnar. Rikta in det nya batteriet mot skenorna och skjut försiktigt in tills det klickar på plats.

Hur byter jag sond?

Öppna batterilocket, greppa sondens låsflik och dra ut den försiktigt. Rikta in den nya sonden mot skenorna och skjut in tills den klickar på plats. Sätt tillbaka locket.

Hur byter jag sondens filter?

Skruva loss sondens spets, ta bort det gamla filtret, sätt i det nya filtret i spetsen och skruva tillbaka spetsen.

Hur laddar jag D-TEK Stratus?

Anslut väggladdaren eller billaddaren till en strömkälla och koppla mikro-USB-kabeln till enhetens strömingång. Batterisymbolen visar laddning. Det går att använda enheten under laddning.

Vilka detekteringslägen finns?

Tre lägen: Cloud Hunting (ambienssökning, kontinuerlig ppm-visning), Pinpoint (läckpunktssökning med larm) och Manual Zero (liknar Pinpoint men manuell nollställning).

Hur justerar jag känsligheten i Pinpoint-läget?

Tryck på SENS/ZERO-knappen för att ändra känslighet (Super, Hög, Medel, Låg). Aktuell känslighet visas på skärmen. Observera: använd inte Super-inställningen för SAE-applikationer.

Vad gör jag om skärmen inte tänds?

Batteriet är mycket svagt. Anslut laddaren. Det går att använda enheten medan den laddas.

Vilka säkerhetsföreskrifter ska jag följa?

Använd endast certifierade laddare (5 V, 1 A). Utsätt inte batteriet för vätska. Använd inte i brandfarlig miljö. Följ laddningstemperaturområdena (0-45°C). Modifiera inte batteriet.

BRUKSANVISNING D-TEK Stratus INFICON

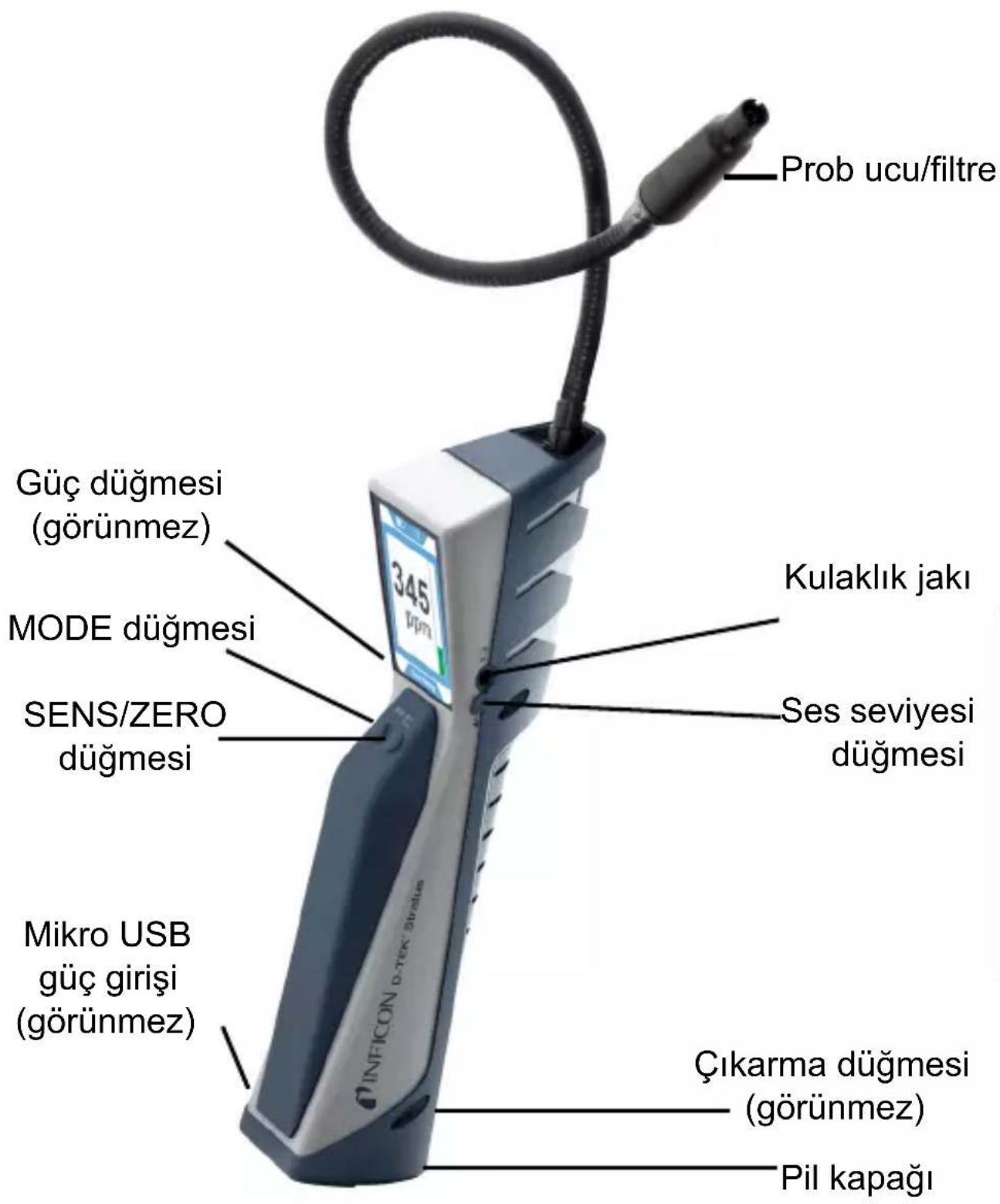

1. Sätta på och förbereda D-TEK Stratus för användning

a. Håll strömknappen nedtryckt för att slå på eller av D-TEK Stratus.

NOTERA: Om skärmen inte aktiveras är batteriet nästan helt urladdat och måste laddas. D-TEK Stratus kan användas under laddning.

b. D-TEK Stratus påbörjar uppvärmning under 45 till 90 sekunder. När uppvärmningen är klar är D-TEK Stratus redo att användas.

c. Byt läge genom att trycka på knappen MODE. Detta växlar mellan lägena Cloud Hunting, Pinpoint och Manual Zero.

NOTERA: D-TEK Stratus startas alltid i det läge som senast användes.

2. Använda Cloud Hunting-läget (bärbar monitor)

a. Förflytta dig långsamt genom misstänkta områden och håll ett öga på ppm-avläsningen.

b. Följ ppm-avläsningen för att hitta områden med högre köldmedelskoncentration. Ju högre värde desto högre är köldmedelskoncentrationen och ju närmare befinner du dig läckagekällan.

NOTERA: När du stannar kvar i ett område med köldmedel under flera minuter kan det leda till att ppm-avläsningen sjunker. Om detta sker ska du förflytta dig till ett område med lägre koncentration under ett par sekunder.

c. Tryck på SENS/ZERO-knappen för att aktivera/inaktivera MAX-funktionen. När den är aktiverad visas högsta ppm-nivå som iakttagits nedanför den huvudsakliga ppm-skärmen. Återställ maxavläsningen genom att hålla SENS/ZERO-knappen nedtryckt en stund.

NOTERA: Det finns ingen känslighetsinställning i Cloud Hunting-läget.

3. Använda Pinpoint-läget

a. Placera spetsen på D-TEK Stratus så nära det misstänkta läckaget som möjligt. Blockera inte luftflödet.
b. För långsamt sonden (2,5-5 cm (1-2 tum) per sekund) över varje möjligt läckage. Om ett läckage upptäcks larmar D-TEK Stratus och indikatorerna på skärmen tänds.

NOTERA: I Pinpoint-läget nollställs D-TEK Stratus automatiskt till bakgrundsköldmedlet efter ett par sekunder. När detta sker, fortsätt antingen att titta efter en högre köldmedelskoncentration eller förflytta dig till ett område med lägre koncentration för att återställa nollpunkten.

c. När ett läckage identifieras, avlägsna sonden från läckaget under ett par sekunder och återvänd till det misstänkta läckaget för att verifiera läckaget.

NOTERA: För större läckage eller för SAE-applikationer tryck på SENS/ZERO-knappen för att växla känslighetsläge. Nuvarande känslighet visas på skärmen.

NOTERA: Använd inte känslighetsinställningen Super för SAE-applikationer.

4. Läget Manual Zero

Manual Zero-läget fungerar ungefär som Pinpoint-läget men ger användaren möjlighet att nollställa instrumentet till köldmedlet i bakgrunden genom att trycka på SENS/ZERO-knappen.

NOTERA: Det finns ingen känslighetsinställning i Manual Zero-läget.

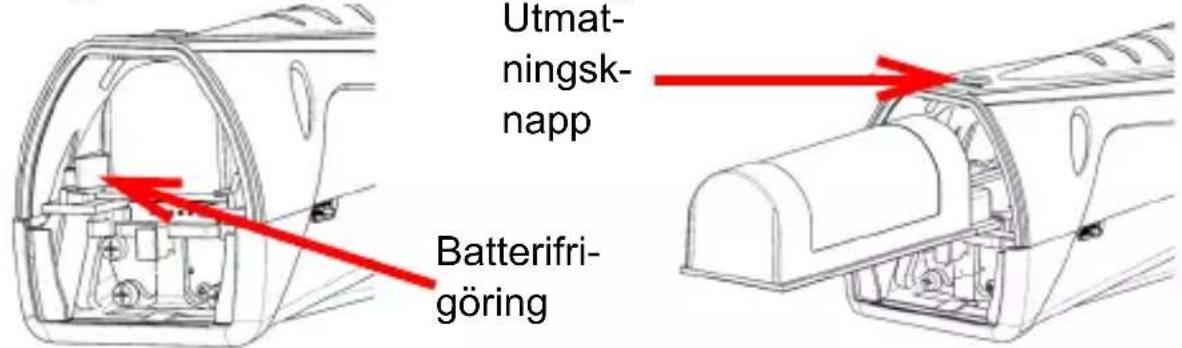

5. Avlägsna och installera litiumjonbatteriet

a. Tryck på utmatningsknappen för att frigöra batteriluckan.
b. Flytta batterifrigöringsfliken åt sidan tills batteriet börjar matas ut.
c. Dra ut batteriet.
d. Rikta in det nya batteriet med spåren.
e. Tryck försiktigt in batteriet längs spåren tills batterifrigöringsfliken aktiveras.

NOTERA: Tvinga inte batteriet. Om det inte glider utan hinder, kontrollera inpassningen och försök igen.

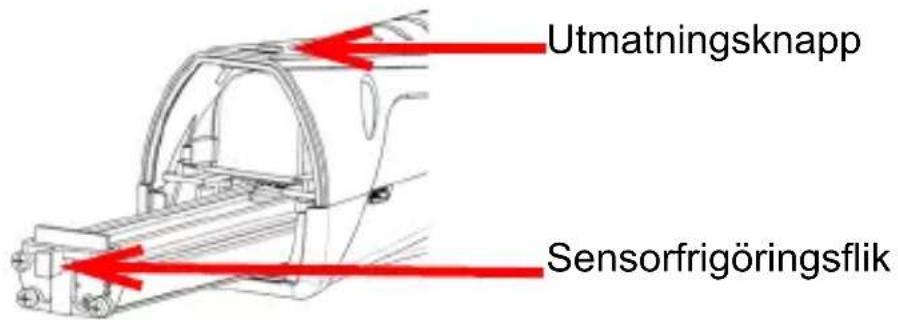

6. Byta ut och installera sensorn

a. Tryck på utmatningsknappen för att frigöra batteriluckan.
b. Ta tag i sensorfrigöringsknappen och dra försiktigt ut sensorn.
c. Rikta in den nya sensorn med spåren.
d. Tryck försiktigt in sensorn längs spåren tills den klickar på plats.

NOTERA: Tvinga inte sensorn. Om den inte glider utan hinder, kontrollera inpassningen och försök igen.

e. Sätt tillbaka batteriluckan.

7. Byta ut filter

a. Skruva av sondspetsen och avlägsna filtret.
b. Sätt i det nya filtret i sondspetsen.
c. Skruva på sondspetsen.

8. Information om laddning och batteri

För att ladda D-TEK Stratus, anslut den medföljande vägg- eller bilkontakten i en lämplig strömkälla och koppla in mikro-USB-sladden till ingången för mikro-USB på din D-TEK Stratus. Batterisymbolen på skärmen visar laddningen i procent och indikerar att batteriet laddas.

NOTERA: D-TEK Stratus kan användas medan den laddas.

NOTERA: Ett nytt litiumjonbatteri kommer att vara laddat till 30 % eller mindre. Det rekommenderas att ladda upp batteriet till fullo innan det används. Tillåt cirka tre (3) timmar tills batteriet är fulladdat.

Var försiktig:

• Använd endast en certifierad laddare/sladd med effekt 5 V(likström), 1A
• Temperaturomfång och luftfuktighet:
  • Förvaring: -20 till +60 °C
  • I drift: -20 till +50 °C
  • Vid laddning: 0 till 45°C
• Luftfuktighet: Max 95% relativ luftfuktighet, icke-kondenserande

- Håll enheten borta från platser med extremt höga eller låga temperaturer

- Batteriet kommer inte att snabbladdas vid temperaturer under 10°C (50°F) eller över 40°C (104°F). Det kommer inte att laddas alls vid temperaturer under 0°C (32°F) och över 45°C (113°F)

- Utsätt inte batteriet för vätska

- Använd inte enheten om du lägger märke till någon skada på batteriet

- Ta inte isär och modifiera inte batteriet

- Hantera och kassera batteriet enligt lokala förordningar

- Om laddningsåtgärden inte slutförs, även när den angivna laddningstiden har förflutit, avbryt omedelbart ytterligare laddning

- Lämna inte batteriet utan tillsyn vid laddning

- Koppla från laddaren när batteriet är fulladdat

• Oriktig användning eller kassering av litiumjonbatterier kan leda till att de fattar eld
• Ej avsedd för användning i brandfarliga miljöer

WARNING

Denna symbol används för att varna användaren om viktiga drifts- och skötselanvisningar (underhåll) i litteraturen som medföljer detta instrument.

Table 1: Symboltabell

Symbol Beskrivning
	Batteriladdning 75-100%
	Batteriladdning 50–74%
	Batteriladdning 30–49%
	Batteriladdning 10–29%
	Batteriladdning <10%
	Batteriet laddas
	Volymen är inställd till 100% (standard)
	Volymen är inställd till 50%
	Volymen är avstängd
	CO2-sensorn är installerad
	Indikerar Cloud Hunting-läge
	Indikerar Pinpoint-läge
	Indikerar Manual Zero-läge
	Känslighet = Super
	Känslighet = High
	Känslighet = Medium
	Känslighet = Low
	Batterifel
	Batteriet är över eller under idealiskt temperaturinter-vall och kanske inte kan laddas korrekt
	Sensorfel har uppstått
