Marka	INFICON
Model	D-TEK Stratus
Ürün Türü	Soğutucu Akışkan Kaçak Dedektörü
Güç Kaynağı	Şarj edilebilir lityum-iyon pil, mikro USB ile şarj (5 V DC, 1 A)
Pil Ömrü	Yaklaşık 3 saat tam şarj
Çalışma Modları	Cloud Hunting (Ortam Tarama), Pinpoint (Kaçak Noktası Arama), Manual Zero (Manuel Sıfırlama)
Hassasiyet Seviyeleri	Süper, Yüksek, Orta, Düşük
Ön Isıtma	45 ila 90 saniye
Ekran	ppm değerleri, pil göstergesi, mod, hassasiyet, alarm içeren ekran
Çalışma Sıcaklığı	-20 ila 50 °C
Depolama Sıcaklığı	-20 ila 60 °C
Şarj Sıcaklığı	0 ila 45 °C
Maksimum Nem	%95 bağıl nem, yoğuşmasız
Bakım	Prob ve filtre değişimi
Mevcut Yedek Parçalar	Pil, prob, filtre
Güvenlik Önlemleri	Yanıcı ortamda kullanmayın; pili sıvıya maruz bırakmayın; yalnızca sertifikalı şarj cihazı kullanın

Sık sorulan sorular - D-TEK Stratus INFICON

D-TEK Stratus nasıl açılır?

Güç düğmesine uzun basın. 45 ila 90 saniyelik bir ön ısıtma başlar. Ön ısıtma tamamlandığında cihaz kullanıma hazırdır.

D-TEK Stratus'ta mod nasıl değiştirilir?

Cloud Hunting (Ortam Tarama), Pinpoint (Kaçak Noktası Arama) ve Manual Zero (Manuel Sıfırlama) arasında geçiş yapmak için MODE düğmesine basın. Cihaz her zaman en son kullanılan modda başlar.

Pil nasıl değiştirilir?

Kapağı açmak için çıkarma düğmesine basın. Kilitleme tırnağını yana kaydırarak pili çıkarın. Yeni pili raylara hizalayın ve yerine oturana kadar nazikçe itin.

Prob nasıl değiştirilir?

Pil kapağını açın, probun kilitleme tırnağını tutun ve nazikçe dışarı çekin. Yeni probu raylara hizalayın ve yerine oturana kadar itin. Kapağı kapatın.

Prob filtresi nasıl değiştirilir?

Prob ucunu sökün, eski filtreyi çıkarın, yeni filtreyi uca yerleştirin, ardından ucu tekrar vidalayın.

D-TEK Stratus nasıl şarj edilir?

Duvar veya araç şarj cihazını bir güç kaynağına takın ve mikro USB kablosunu cihazın güç girişine bağlayın. Pil sembolü şarjı gösterir. Cihaz şarj sırasında kullanılabilir.

Mevcut algılama modları nelerdir?

Üç mod: Cloud Hunting (ortam tarama, sürekli ppm göstergesi), Pinpoint (alarmlı kaçak noktası arama) ve Manual Zero (Pinpoint'e benzer ancak manuel sıfırlama).

Pinpoint modunda hassasiyet nasıl ayarlanır?

Hassasiyeti değiştirmek için SENS/ZERO düğmesine basın (Süper, Yüksek, Orta, Düşük). Mevcut hassasiyet ekranda gösterilir. Dikkat: SAE uygulamaları için Süper ayarını kullanmayın.

Ekran yanmazsa ne yapmalı?

Pil çok zayıf. Şarj cihazını bağlayın. Cihaz şarj sırasında kullanılabilir.

Hangi güvenlik önlemlerine dikkat edilmelidir?

Yalnızca sertifikalı şarj cihazları kullanın (5 V, 1 A). Pili sıvıya maruz bırakmayın. Yanıcı ortamda kullanmayın. Şarj sıcaklığı aralığına (0-45°C) uyun. Pili değiştirmeyin.

KULLANIM KILAVUZU D-TEK Stratus INFICON

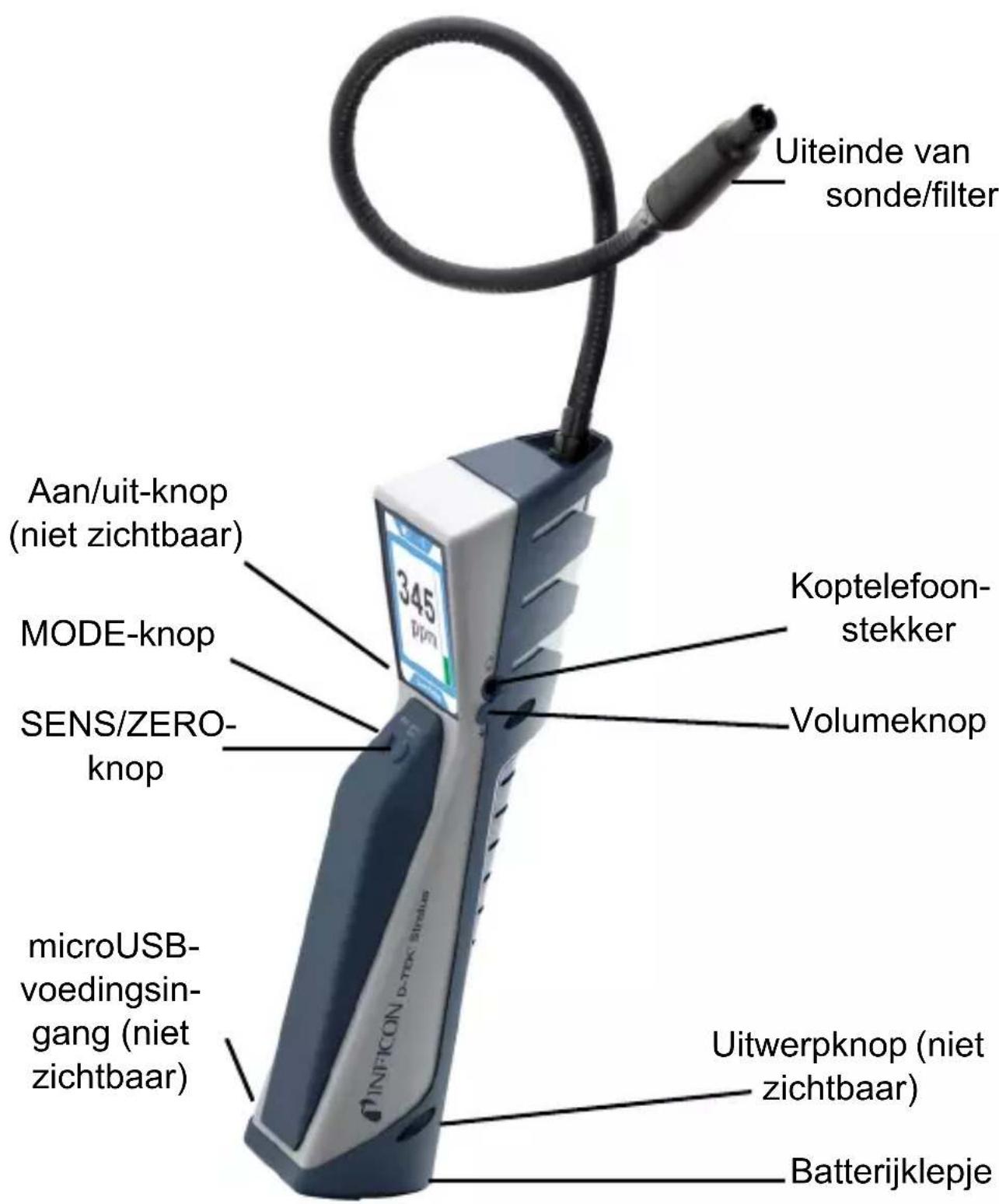

1. D-TEK Stratus'un açılması ve kullanıma hazırlanması

a. D-TEK Stratus'u açmak veya kapatmak için güç düğmesine uzun basın.

NOT: Ekran açılmazsa şarj az demektir. Bu durumda, cihazın şarj edilmesi gerekir. D-TEK Stratus'u şarj ederken kullanabilirsiniz.

b. D-TEK Stratus, 45 ila 90 saniyelik bir ısıtma yapacaktır. Isıtma tamamlandığında D-TEK Stratus kullanıma hazırldır.

c. Mod değiştirmek için MODE düğmesine basın. Böylelikle, Cloud Hunting, Pinpoint ve Manual Zero modları arasında geçiş yapabilirsiniz.

NOT: D-TEK Stratus, her zaman için son kullanıldığı moddan açılır.

2. Cloud Hunting (Taşınabilir Ekran) modunun kullanımı

a. Şüpheli alanlarda yavaşça hareket ettirerek ppm değerine bakın.

b. Ppm değerini izleyerek soğutucu konsantrasyonunun yüksek olduğu alanları bulun. The higher the number, the higher the concentration of refrigerant and the closer you are to the leak source.

NOT: Soğutucunun olduğu alanda birkaç dakika beklemek ppm değerinin düşmesine neden olabilir. Bu durumda, birkaç saniyeliğine daha düşük konsantrasyonlu bir alana geçin.

c. SENS/ZERO düğmesine basarak MAX özelliğini açın/kapatın. Bu özellik açıkken, gözlemlenen en yüksek ppm değeri ana ppm göstergesinin altında görüntülenir. Maximum değeri sıfırlamak için SENS/ZERO düğmesine uzun basın.

NOT: Cloud Hunting modunda hassasiyet ayarı yoktur.

3. Pinpoint modunun kullanımı

a. D-TEK Stratus'un ucunu, kaçak olduğundan şüphelendiğiniz yere olabildiğince yakın konumlandırın. Hava akışını engellemeyin.

b. Probu, her bir olası kaçak noktasından yavaşça (saniyede 2,5 ila 5 cm [1 ila 2 inç]) geçirin. Kaçak tespit edilirse D-TEK Stratus alarm verir ve ekran göstergeleri yanar.

NOT: Pinpoint modunda, D-TEK Stratus, birkaç saniye sonra otomatik olarak arka plana sıfırlanır. Bu durumda, daha yüksek soğutucu konsantrasyonu aramaya devam edere ya da daha düşük konsantrasyonlu bir alana geçerek sıfır noktasını sıfırlayın.

c. Kaçak tespit edildiğinde, probu kaçaktan birkaç saniyeliğine çekin ve kaçak olduğundan şüphelendiğiniz alana geri dönerek kaçak olduğunu doğrulayın.

NOT: Büyük kaçaklar veya SAE uygulamaları için, SENS/ZERO düğmesine basarak hassasiyet modunu etkinleştirin. Güncel hassasiyet ekranda görüntülenir.

NOT: SAE uygulamaları için Super hassasiyet modunu kullanmayın.

4. Manual Zero (Manuel Sifir) modu

Manual Zero modu, Pinpoint moduna benzer şekilde çalışmakla beraber kullanıcıının SENS/ZERO düğmesine basarak aleti ara plan soğutucusuna otomatik olarak sıfırlamasına olanak tanır.

NOT: Manual Zero modunda hassasiyet ayarı yoktur.

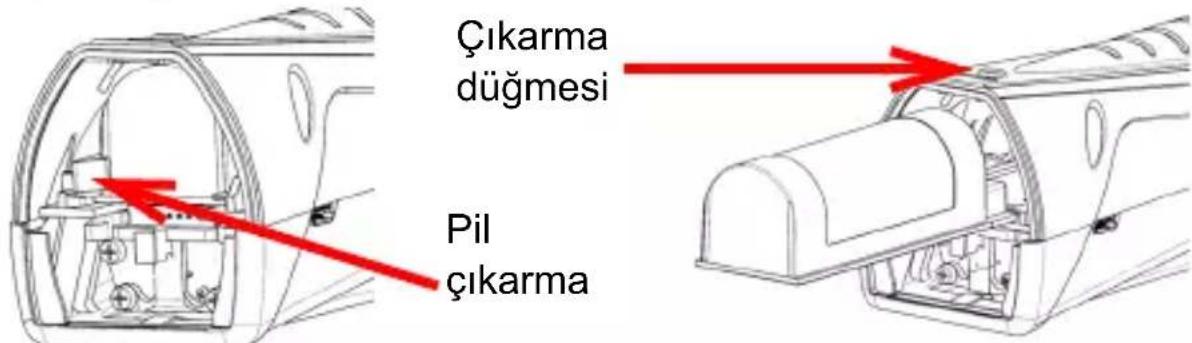

5. Lityum iyon pilin çıkarılması ve takılması

a. Çıkarma düğmesine basarak pil kapağını çıkarın.

b. Pil çıkarma tırnağını, pil çıkmaya başlayana kadar yana hareket ettirin.

c. Pili kaydırarak dışarı çıkarın.
d. Yeni pili raylarla hizalayın.
e. Pili, pil çıkarma tırnağı yerine oturana kadar raylar boyunca hafifçe itin.

NOT: Pili zorlamayın. Kolayca kaymıyorsa hizasını kontrol edip tekrar deneyin.

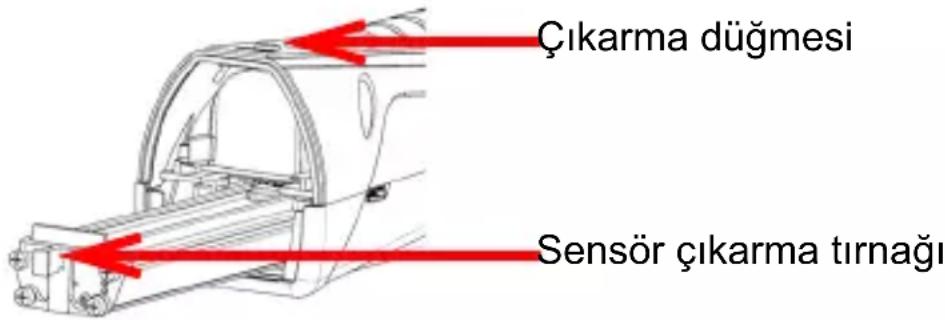

6. Sensörün çıkarılması ve takılması

a. Çıkarma düğmesine basarak pil kapağını çıkarın.
b. Sensör çıkarma tırnağını tutup sensörü yavaşça dışarı çekin.
c. Yeni sensörü raylarla hizalayın.
d. Sensörü, yerine oturana kadar raylar boyunca hafifçe itin.

NOT: Sensörü zorlamayın. Kolayca kaymıyorsa hizasını kontrol edip tekrar deneyin.

e. Pil kapağını yerine takın.

7. Filtrelerin değiştirilmesi

a. Prob ucunun vidasını açıp filtreyi çıkarın.
b. Yeni filtreyi prob ucuna takın.
c. Prob ucunu vidalayın.

8. Şarj ve Batarya Bilgisi

D-TEK Stratus'u şarj etmek için duvar veya araç şarj cihazını uygun güç kaynağına takın ve mikro USB kablosunu da D-TEK Stratus mikro USB güç girişine takın. Ekrandaki batarya sembolü, şarj yüzdesini gösterir ve bataryanın şarj olduğunu belirtir.

NOT: D-TEK Stratus, şarj sırasında çalışabilir.

NOT: Yeni lityum iyon batarya %30 veya daha az şarja sahip olacaktır. Kullanımdan önce bataryayı tamamen şarj etmeniz önerilir. Tam şarj için yaklaşık 3 saat bekleyin.

Uyarılar:

• Yalnızca 5 V (dc), 1 A çıkışı onaylı bir şarj cihazı/kablo kullanın
• Sıcaklık aralıkları ve nem:
• Saklama: -20 ila +60°C (-4 ila +140°F)
• Çalışma: -20 ila +50°C (-4 ila +122°F)
• Şarj: 0 ila 45°C (32 ila 113°F)
• Nem: Maksimum %95 yoğuşmasız bağlı nem
• Cihazı aşırı yüksek ya da düşük sıcaklık koşullarından uzak tutun
• Pil, 10°C (50°F) altı veya 40°C (104°F) üzeri sıcaklıklarda hızlı şarj olmaz. 0°C (32°F) altı ve 45°C (113°F) üzeri sıcaklıklarda ise hiç şarj olmaz
• Pili sıvılarar maruz bırakmayın
• Pilde hasar varsa cihazı kullanmayın
• Pili sökmeyin ve pil üzerinde değişiklik yapmayın
• Pili, yerel düzenlemeler uyarınca kullanın ve elden çıkarın
• Belirtilen şarj süresi dolmasına rağmen şarj işlemi tamamlamazsa şarj etmeyi hemen bırakın
• Şarj etme sırasında pili gözetimsiz bırakmayın
• Pil tamamen dolduğunda şarj aletinin fişini çekin
• Lityum iyon pillerin uygunsuz şekilde kullanılması veya elden çıkarılması yangına neden olabilir
• Yanıcı ortamlarda kullanılmamalıdır

WARNING

Bu cihaza ilişkin basılı materyallerde yer alan bu sembol, kullanıcıyı önemli çalışma ve bakım (servis) talimatlarının mevcudiyeti konusunda uyarmak için kullanılır

Table 1: Sembol Tablosu

Sembol Açıklama
		Pil şarjı %75–100
		Pil şarjı %50–74
		Pil şarjı %30–49
		Pil şarjı %10–29
		Pil şarjı <%10
		Pil şarj oluyor
		Ses seviyesi %100 (varsayılan)
		Ses seviyesi %50
		Ses kapalı
		CO2sensörü takılı
		Cloud Hunting modunu belirtir
		Pinpoint modunu belirtir
[B5C2]		Manual Zero modunu belirtir
		Hassasiyet = Süper
		Hassasiyet = Yüksek
		Hassasiyet = Orta
		Hassasiyet = Düşük
[5KST]		Pil hatası
		Pil, ideal sıcaklık seviyesinin üstünde veya altında ve doğru şekilde şarj olmayabilir
		Sensör hatası meydana geldi
