A-FS 650 - Scie Alpha Tools - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Scie électrique, puissance 650 W, vitesse à vide 0-3000 tr/min, profondeur de coupe 65 mm à 90°
Utilisation	Idéale pour la découpe de bois, plastique et matériaux similaires, adaptée pour les travaux de bricolage et de construction.
Maintenance et réparation	Vérifier régulièrement les lames, nettoyer les orifices de ventilation, lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants, et s'assurer que l'appareil est débranché lors du changement de lame.
Informations générales	Poids léger pour une manipulation aisée, garantie de 2 ans, conforme aux normes de sécurité en vigueur.

FOIRE AUX QUESTIONS - A-FS 650 Alpha Tools

Comment assembler la scie Alpha Tools A-FS 650 ?

Pour assembler la scie, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer toutes les pièces et de vérifier que les vis sont serrées.

Quels types de matériaux puis-je couper avec la scie Alpha Tools A-FS 650 ?

La scie Alpha Tools A-FS 650 est conçue pour couper des matériaux tels que le bois, le plastique et certains métaux légers. Vérifiez toujours les spécifications du fabricant pour des matériaux spécifiques.

Comment changer la lame de la scie Alpha Tools A-FS 650 ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour dévisser le boulon qui maintient la lame en place. Remplacez la lame par une nouvelle et resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est bien branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position 'ON'. Si le problème persiste, contactez le service client.

Comment entretenir la scie Alpha Tools A-FS 650 ?

Pour entretenir la scie, nettoyez régulièrement la lame et le boîtier pour enlever la poussière et les débris. Lubrifiez les pièces mobiles et vérifiez l'état de la lame avant chaque utilisation.

La scie Alpha Tools A-FS 650 est-elle garantie ?

Oui, la scie Alpha Tools A-FS 650 est généralement couverte par une garantie de deux ans. Consultez le manuel d'utilisation pour plus de détails sur la garantie et les conditions.

Comment régler la profondeur de coupe de la scie ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la scie. Déplacez-le vers le haut ou vers le bas jusqu'à atteindre la profondeur souhaitée.

Quels accessoires sont compatibles avec la scie Alpha Tools A-FS 650 ?

La scie est compatible avec une variété de lames de scie et d'accessoires disponibles sur le marché. Assurez-vous de choisir des accessoires spécifiquement conçus pour les scies de la même catégorie.

Comment résoudre un problème de surchauffe de la scie ?

Si la scie surchauffe, éteignez-la immédiatement et laissez-la refroidir. Vérifiez que la lame est appropriée pour le matériau que vous coupez et assurez-vous que les évents de ventilation ne sont pas obstrués.

Est-il possible d'utiliser la scie Alpha Tools A-FS 650 à l'extérieur ?

Oui, la scie peut être utilisée à l'extérieur tant que les conditions sont sèches et que vous prenez les précautions nécessaires pour éviter l'humidité et la poussière excessive.

MODE D'EMPLOI A-FS 650 Alpha Tools

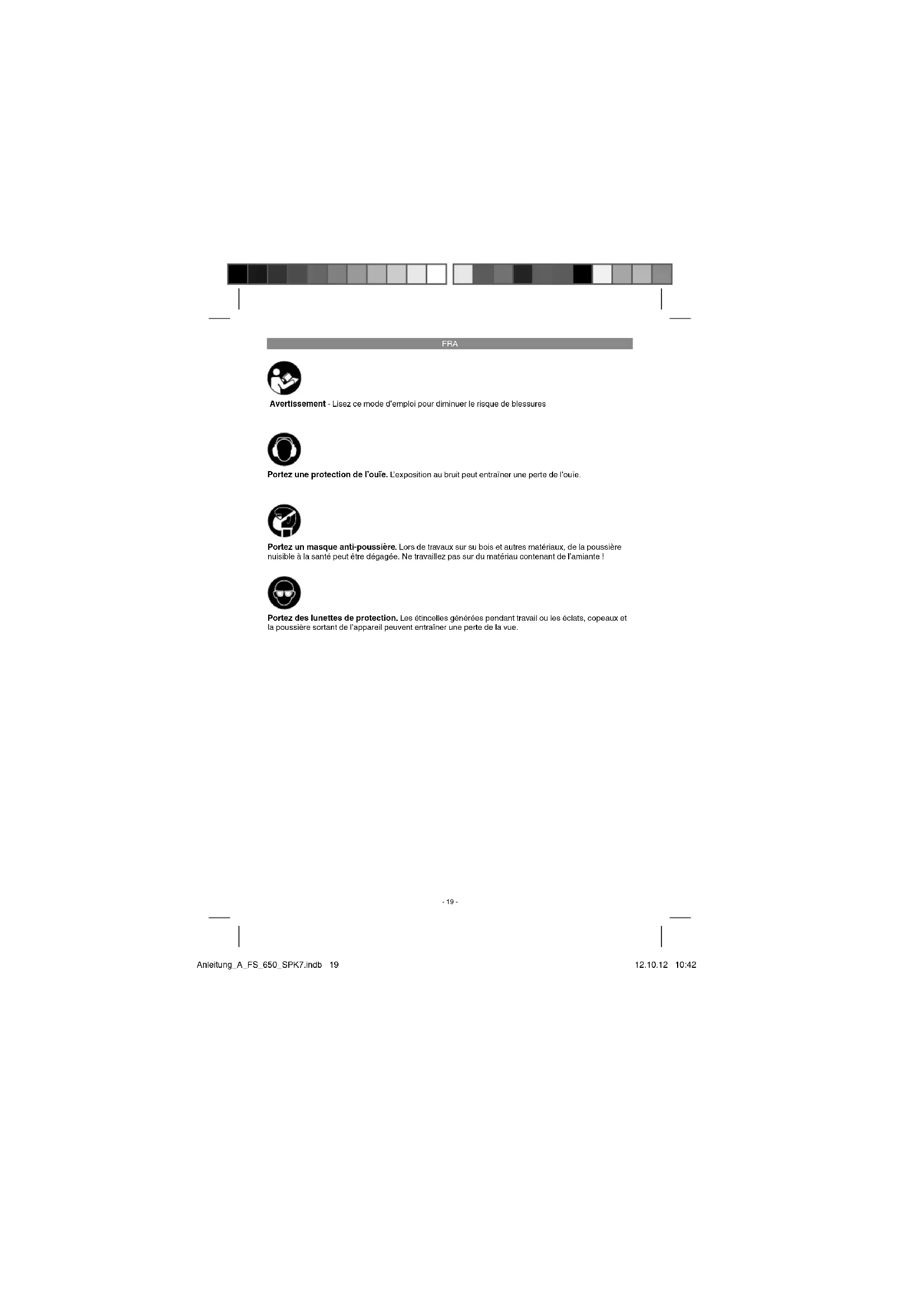

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Anleitung_A_FS_650_SPK7.indb 19Anleitung_A_FS_650_SPK7.indb 19 12.10.12 10:4212.10.12 10:42FRA

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1 Interrupteur Marche / Arrêt 2 Bouton d’arrêt 3 Lame de scie à bois 4 Lame de scie à métaux 5 Patin 6 Logement de la lame de scie 7 Bouton de fi xation pour patin 8 roue de réglage pour la présélection du nom- bre de courses

2.2 Volume de livraison

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

1 x lame de scie pour bois

1 x lame de scie pour métal

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La scie „à voleur“ est destinée à scier le bois, le fer, les métaux lourds non ferreux et les matières plastiques en employant la lame de scie respec- tive. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension réseau : .......................230-240 V~50 Hz Puissance absorbée: ................................ 650 W Nombre de courses : .................. 500-3000 tr/min Hauteur de course : .................................. 20 mm Profondeur de coupe du bois : ............... 150 mm Profondeur de coupe du fer : .................... 10 mm Largeur maximale de lame de scie : ........ 1,4 mm Catégorie de protection : ..............................II /

Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

.. 97,8 dB(A) Imprécision K

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Coupe de plaques de bois (poignée avant) Valeur d‘émission de vibration ah = 16,083 m/s² Imprécision K = 1,5 m/s² Coupe de plaques de bois (poignée arrière) Valeur d‘émission de vibration ah = 13,588 m/s² Imprécision K = 1,5 m/s² Coupe de poutres de bois (poignée avant) Valeur d‘émission de vibration ah = 16,345 m/s² Imprécision K = 1,5 m/s² Coupe de poutres de bois (poignée arrière) Valeur d‘émission de vibration ah = 13,813 m/s² Imprécision K = 1,5 m/s² Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurezvous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de contact avant de paramétrer l’appareil.

5.1 Changement de lame de scie (fi gure 2)

Avant tous travaux sur la machine et lors d’un changement de lame, mettez la scie „à voleur“ hors circuit et retirez la fi che secteur de la prise. Tournez la bague (a) au niveau du logement de la lame de scie (6) comme indiqué sur la fi gure 2 jusqu’à ce que la lame de la scie (b) se laisse glisser dans la fente du logement de la lame de scie (6). Relâchez à présent la bague (a), la bague (a) doit reprendre sa position d’origine. Si tel n’est pas le cas, essayez de tourner manu- ellement la bague (a) dans sa position d’origine. Contrôlez à présent si la lame est bien fi xée dans son logement en tirant sur celle-ci. Anleitung_A_FS_650_SPK7.indb 21Anleitung_A_FS_650_SPK7.indb 21 12.10.12 10:4212.10.12 10:42FRA

5.2 Réglage du patin (fi gure 3)

Attention ! Tirez la fi che de contact. Pour régler le patin, appuyez sur le bouton de fi xation du patin (7) sur le côté droit (vu d‘en bas), afi n de déverrouiller le patin (5). Réglez l‘écart souhaité et appuyez sur le bouton de fi xation du patin (7) sur le côté gauche (vu d‘en bas) afi n de verrouiller à nouveau le patin. Vérifi ez que le patin est bien fi xé ! Vérifi ez que le patin est fi xé correctement!

6.1 Interrupteur Marche / Arrêt

(fi gure 1/pos. 1) Mise en circuit : appuyez sur l’interrupteur Marche / Arrêt Mise hors circuit : relâchez l’interrupteur Marche / Arrêt

6.2 Bouton de blocage (fi gure 1/pos. 2)

Avec le bouton de blocage (2), on peut arrêter l’interrupteur Marche/Arrêt (1) en fonctionnement. Appuyez brièvement sur l’interrupteur Marche / Arrêt (1).

6.3 Régulation électronique du nombre de

courses La roue de réglage (8) permet de régler le nomb- re de courses de la lame de scie nécessaires. Les règles générales concernant la vitesse de coupe pour des travaux par enlèvement des copeaux sont valables ici aussi.

6.4 Utilisation comme scie à guichet

(fi gure 4) Placez la scie „à voleur“ sur le matériau à couper, comme indiqué en fi gure 4. Mettez la scie „à vo- leur“ en circuit et poussez-la contre le matériau à couper. La vitesse de coupe doit être adaptée au matériau.

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance. Anleitung_A_FS_650_SPK7.indb 22Anleitung_A_FS_650_SPK7.indb 22 12.10.12 10:4212.10.12 10:42FRA

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage per- mettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintro- duit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anleitung_A_FS_650_SPK7.indb 23Anleitung_A_FS_650_SPK7.indb 23 12.10.12 10:4212.10.12 10:42FRA

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anleitung_A_FS_650_SPK7.indb 24Anleitung_A_FS_650_SPK7.indb 24 12.10.12 10:4212.10.12 10:42FRA

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché de la construction le plus poche. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 5 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anleitung_A_FS_650_SPK7.indb 25Anleitung_A_FS_650_SPK7.indb 25 12.10.12 10:4212.10.12 10:42ITA
