| Type de produit | Aspirateur eau et poussières |
| Marque | HiKOKI |
| Modèle | RP250YDM |
| Alimentation | 220-240 V, 50/60 Hz, 1200 W (nominale), 1400 W (max) |
| Dimensions (L x P x H) | 45 x 39 x 53 cm |
| Poids | 11,0 kg |
| Capacité de la cuve | 30 L (plastique) |
| Débit d'air (au flexible) | 151 m³/h |
| Dépression (au flexible) | 235 hPa |
| Surface du filtre | 8400 cm² |
| Niveau sonore | 69,5 dB (A) |
| Catégorie de poussières | M (poussières dangereuses ≥ 0,1 mg/m³) |
| Fonctions principales | Aspiration de solides et liquides, nettoyage automatique du filtre (mode RA), prise pour outil électrique avec démarrage automatique, indicateur de niveau de remplissage |
| Modes de fonctionnement | 0 (arrêt), I (marche sans vibration), A (marche automatique), RA (marche automatique + nettoyage filtre) |
| Nettoyage du filtre | Par vibration électromagnétique, manuelle (position R) ou automatique (position RA) |
| Vidange de la cuve | Avec sac filtre non tissé ou sac PE de vidange et d'élimination (pour catégories M et H) |
| Entretien recommandé | Nettoyer régulièrement les capteurs de niveau d'eau, remplacer les filtres encrassés, utiliser des accessoires d'origine |
| Sécurité | Ne pas aspirer de substances inflammables ou explosibles, ne pas utiliser en atmosphère explosive, débrancher avant maintenance, utiliser des pièces d'origine |
| Pièces détachées disponibles | Sacs filtre non tissé FBV35, cassettes à filtre FK 4300 (cellulose), FKP 4300 (polyester), FKP 4300 HEPA (H14), sacs PE de vidange et d'élimination |
| Garantie | Conforme aux réglementations statutaires/nationales, ne couvre pas l'usure normale ou la mauvaise utilisation |
FOIRE AUX QUESTIONS - RP250YDM HiKOKI
Questions des utilisateurs sur RP250YDM HiKOKI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jet de peinture au format PDF gratuitement ! Retrouvez votre notice RP250YDM - HiKOKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RP250YDM de la marque HiKOKI.
MODE D'EMPLOI RP250YDM HiKOKI

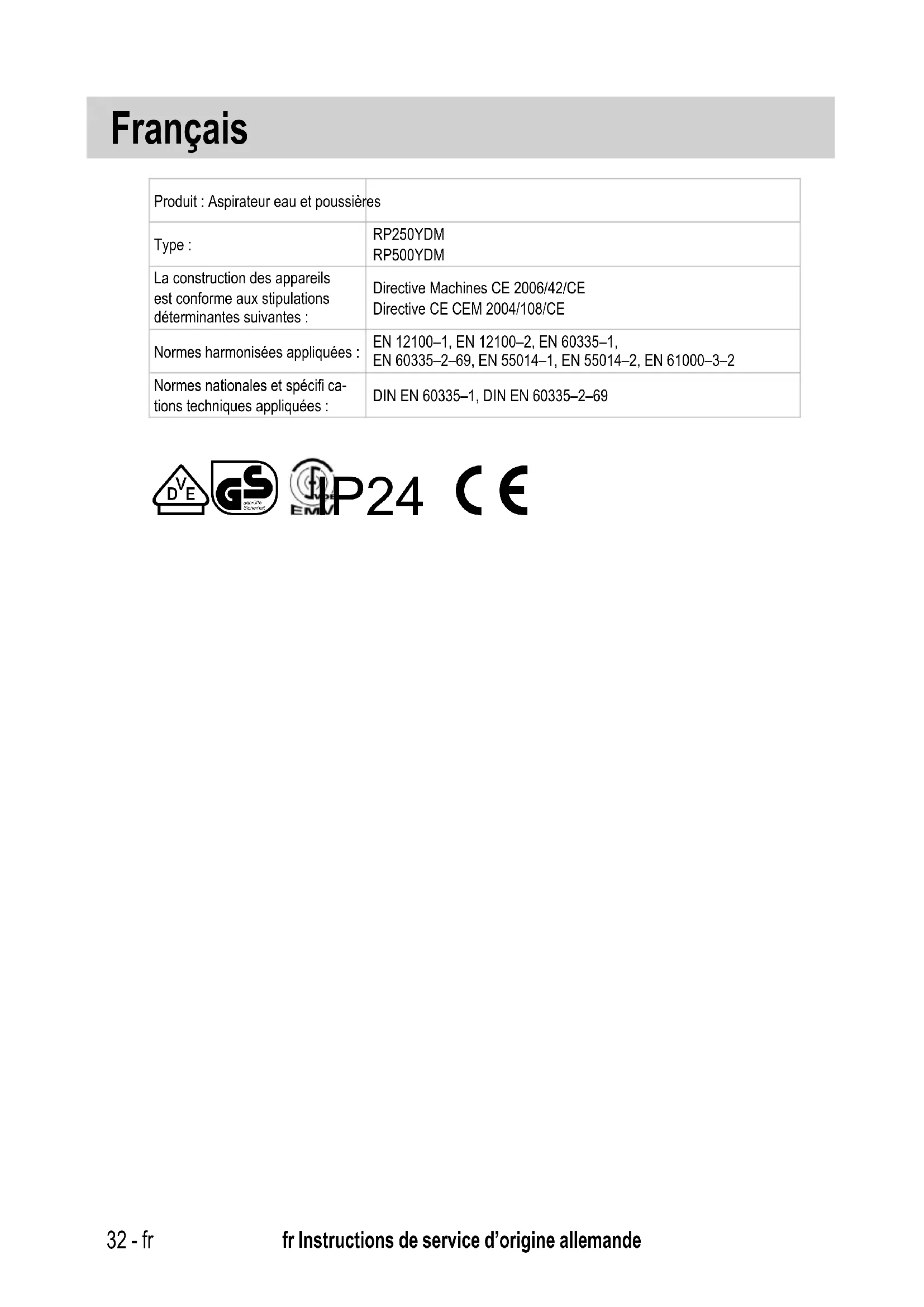

RP 250YDM · RP 500YDM
| Produit : Aspirateur eau et poussières | |
| Type : | RP250YDMRP500YDM |
| La construction des appareils est conforme aux stipulations déterminantes suivantes : | Directive Machines CE 2006/42/CEDirective CE CEM 2004/108/CE |
| Normes harmonisées appliquées : | EN 12100–1, EN 12100–2, EN 60335–1,EN 60335–2–69, EN 55014–1, EN 55014–2, EN 61000–3–2 |
| Normes nationales et spécifi ca-tions techniques appliquées : | DIN EN 60335–1, DIN EN 60335–2–69 |
24
C €
⚠️ DANGER!
▶Risque d'asphyxie
- Tenir le matériel d'emballage, tel que le sachet plastique, à l'écart des enfants.
▶Ne jamais monter sur l'aspirateur ni s'asseoir dessus.
Procéder avec extrême précaution lors de l'aspiration d'escaliers. Veiller à garantir un maintien fi able.
▶ Ne pas poser le câble d'alimentation ni le flexible d'aspiration au-dessus de bords tranchants, ne pas les plier ni les coincer.
- Toujours poser le câble d'alimentation et le flexible d'aspiration de manière à éviter des points de trébuchement.
- Immédiatement mettre l'aspirateur hors marche si de la mousse ou du liquide s'échappent de l'appareil.
▶ Veiller à ce que l'intérieur du couvercle soit toujours sec.
▶ Ne pas mettre l'aspirateur, y inclus accessoires, en service si :
- l'aspirateur possède des dégâts visibles (fissures/ruptures),
- le câble d'alimentation est défectueux ou qu'il est fissuré ou possède des traces d'usure,
- un défaut invisible est soupçonné (après une chute par exemple).
- Garantir que des brosses électriques rotatives n'entrent pas en contact avec le câble d'alimentation.
⚠️ DANGER!
▶ Ne jamais exploiter l'aspirateur dans des pièces à risque d'explosion.
- Maintenir l'aspirateur à l'écart de gaz et de substances inflammables.
⚠️ DANGER!
▶ Ne jamais aspirer des solvants combustibles ou explosifs, des biens imbibés de solvant, des poussières explosibles, des liquides tels que de l'essence, de l'huile, de l'alcool, du diluant ou des matières plus chaudes que 60 °C.
Risque d'explosion et d'incendie si ces conditions ne sont pas respectées !
⚠️ DANGER!
▶ Ne faire exécuter des travaux de réparation que par du personnel spécialisé, tel que par exemple le service après-vente. N'utiliser que des pièces de rechange d'origine.
▶ Des appareils réparés de manière incompétente présentent des dangers pour l'utilisateur.
⚠️ DANGER!
▶ Utiliser la prise figurant sur l'aspirateur uniquement aux fins déterminées dans les instructions de service.
▶ Le fabricant décline toute responsabilité pour d'éventuels dégâts résultant de changement d'affectation, de maniement incorrect ou de réparation incompétente.
▶Ne jamais utiliser des rallonges endommagées.
▶ Si le câble d'alimentation de l'aspirateur est endommagé, il doit être remplacé par un câble d'alimentation particulier disponible chez le fabricant ou son service après-ventes.
▶ Dans le cas de brosses électriques, garantir que les brosses rotatives n'entrent pas en contact avec le câble d'alimentation.
▶ La tension sur la plaque signalétique doit concorder avec la tension du réseau.
- Mettre l'aspirateur hors marche et débrancher la fiche secteur après chaque utilisation et avant chaque maintenance.
▶ Toujours tirer sur la fiche secteur et jamais sur le câble d'alimentation.
▶ Ne jamais brancher ni débrancher la fiche secteur avec des mains humides.
L'alimentation en courant doit être protégée au moyen d'un fusible à intensité de courant appropriée.
▶ Ne jamais ouvrir l'aspirateur à l'air libre en cas de pluie ou d'orage.
⚠ AVERTISSEMENT!
Les aspirateurs de catégorie L sont appropriés pour l'aspiration de poussières sèches, incombustibles et dangereuses pour la santé présentant des valeurs limites pour poste de travail > 1mg/m³.
- Les aspirateurs de la catégorie M sont appropriés pour l'aspiration de poussières sèches, non combustibles, de liquides, poussières de bois non combustibles et de poussières dangereuses avec des valeurs limites ≥ 0,1 mg/m³.
- Les aspirateurs de la catégorie H sont appropriés pour l'aspiration de poussières sèches, non inflammables, de particules cancérigènes et pathogènes, ainsi que de liquides non inflammables, de poussières de bois, et de poussières dangereuses avec toutes les valeurs limites d'exposition professionnelle.
⚠ AVERTISSEMENT!
- Les personnes (y compris les enfants), n'étant pas en mesure, en raison de leurs aptitudes physiques, sensorielles ou spirituelles ou de leur inexpérience ou ignorance, d'utiliser l'aspirateur de manière fiable, ne doivent pas utiliser cet aspirateur sans la surveillance ou les instructions d'une personne responsable.
Une prudence toute particulière est nécessaire pour des enfants, des personnes âgées ou infi rmes.
▶ Ne jamais diriger la buse, le flexible ou le tube sur des personnes ou des animaux.
⚠ AVERTISSEMENT!
- Utiliser uniquement les brosses montées sur l'aspirateur ou celles déterminées dans les instructions de service. L'utilisation d'autres brosses risque d'entraver la sécurité.
- Immédiatement nettoyer et désinfecter l'aspirateur après l'utilisation afin d'éviter tous risques de contamination microbienne suite à la non réalisation de travaux de nettoyage sur un long terme, tout particulièrement lors de l'utilisation dans des entreprises de transformation alimentaire.
▶ Ne jamais utiliser d'appareils à jet vapeur ni de nettoyeurs haute pression pour le nettoyage. - Les acides, l'acétone et les solvants risquent d'attaquer des pièces de l'aspirateur.
▶ Ne jamais laisser l'appareil sans surveillance. Toujours débrancher la fiche secteur en cas de non-utilisation pendant une durée plus longue.
▶ Ne pas nettoyer les cassettes à filtre à l'air comprimé. - Utiliser l'aspirateur qui convient à la tâche. L'appareil ne doit servir qu'aux applications auxquelles il est destiné.
Lire minutieusement les instructions de service avant la mise en service de l'aspirateur. Elles fournissent d'importantes instructions sur le maniement, la sécurité ainsi que sur la maintenance et l'entretien. Ranger les instructions de service à un endroit sûr et les remettre au propriétaire suivant en cas de vente.
Le fabricant se réserve le droit de modifier la construction et l'équipement.
Il est interdit d'effectuer d'autres travaux que ceux décrits dans ces instructions de service.
1 Avant l'utilisation
Lors du déballage, vérifier l'intégralité et l'absence d'avaries de transport.
Les utilisateurs doivent, avant l'utilisation, obtenir les informations, les instructions et les formations concernant l'utilisation de l'aspirateur et des substances pour lesquelles il doit être utilisé, y compris le procédé fiable pour l'élimination du matériel aspiré.
2 Eléments d'affi chage et de commande
Sélectionner les fonctions et les réglages suivants :
| 0 Aspirateur hors marche - Prise conductrice de tension | ||
| I Aspirateur en marche | - Prise conductrice de tension- Fonction de vibration automatique désactivée | |
| A | Disponibilité pour l’automatisme de mise en/hors marche | - L’aspirateur est mis en et hors marche par l’outil électrique |
| RA | Mode de veille | - Mode de disponibilité comme „A“ plus nettoyage automatique du filtre. |
| Fonction de vibration automatique | - Ce nettoyage de filtre s’effectue automatiquement lorsque le flux volumique minimal réglé est atteint au cours de la prochaine pause de travail (position de l’interrupteur RA/interrupteur 2a). | |
| Affi chage du débit volumétrique | - L’indicateur de niveau de remplissage s’allume lorsque la cuve est pleine et/ou que le flexible d’aspiration est obstruée. Un signal acoustique retentit en supplément sur des aspirateurs des catégories M et H. | |
| Réglage du diamètre du fl exible d’aspiration | - Déterminer les valeurs maximales de dépression pour la vibration automatique. | |
3 Mise en service
3.1 Mise en marche et hors marche
Lorsque la fiche secteur est branchée, la prise sur l'aspirateur est toujours sous tension, peu importe la position de l'interrupteur.
⚠️ PRUDENCE!
L'outil électrique resp. l'outil à air comprimé doivent être hors marche lors du raccordement
REMARQUE
Lorsque l'interrupteur est positionné sur >0<, la prise sur l'aspirateur peut être utilisée comme rallonge.
⚠ Puissance raccordée : Aspirateur + outil raccordé, au maximum 16 A.
▶ Brancher la fiche dans la prise
0 < Aspirateur hors marche
I < Aspirateur en marche sans fonction de vibration
A<Aspirateur en mode de veille
L'aspirateur se met automatiquement en marche uniquement lors de la mise en marche de l'outil.
Après la mise hors marche de l'outil, l'aspirateur continue encore à fonctionner pendant env. 10 secondes ; ceci permet d'éviter qu'une quantité résiduelle reste dans le fl exible.
R< Fonction de nettoyage du filtre
RA< Mode de disponibilité comme >A< plus nettoyage automatique du fi ltre.
▶ Commuter l'interrupteur sur l'aspirateur en position >0<.
Débrancher la ficher secteur à la fin.
Pour ranger le tube d'aspiration, le fixer sur l'aspirateur en l'enfichant dans le porte-accessoires* prévu à ce but et figurant au dos de la cuve.
Les extrémités du flexible peuvent être rassemblées afin d'éviter l'évacuation de particules de poussières.
⚠️ PRUDENCE!
Présélecteur pour signal de débit volumétrique minimal (klaxon et lampe) pour aspirateurs des catégories « M » et « H »
Le réglage indiqué ci-dessous est effectué en mode >A< et >RA< en fonction du diamètre du fl exible :
Diamètre intérieur du fl exible Position de l'interrupteur
∅ 35 mm ∅
∅ 27 mm ∅
∅ 21 mm ∅
Une régulation du nombre de tours n'est pas effectuée.
L'aspirateur fonctionne toujours à un nombre de tours maximal.
- Brancher la fiche secteur de l'aspirateur dans la prise.
Réglez le mode de fonctionnement souhaité sur le commutateur.
L'aspirateur est prêt au fonctionnement.
A la fin de l'aspiration, commuter l'interrupteur sur « O ». L'aspirateur est hors marche.
Débrancher la fiche secteur de l'aspirateur de la prise.
Ranger le câble d'alimentation.
▷ Retirer l'outil électrique/à air comprimé.
Pour ranger le tube d'aspiration, le fixer sur l'aspirateur en l'enfichant dans le porte-accessoires* prévu à ce but et figurant au dos de la cuve.
Les extrémités du flexible peuvent être rassemblées afin d'éviter l'évacuation de particules de poussières.
(* selon la variante d'équipement)
4 Modes de service
Si le tube-poignée est utilisé, la puissance d'aspiration peut être adaptée avec la valve d'air secondaire.
4.1 Aspiration de solides
Aspirer uniquement avec un filtre, un aspirateur et des accessoires secs afin d'éviter que les poussières restent collées et ne s'incrustent.
Pour l'aspiration de suie, ciment, farine ou poussières semblables, nous recommandons l'utilisation d'un sac filtre non tissé. Toujours utiliser un sac filtre non tissé en combinaison avec des cassettes à fi ltre plissé.
REMARQUE
Les aspirateurs des catégories M, H et H Amiante doivent de préférence être utilisés comme aspirateurs poussières.
4.2 Aspiration de liquides
⚠ AVERTISSEMENT!
Immédiatement mettre l'aspirateur hors marche si de la mousse ou du liquide s'échappent de l'appareil.
Vider la cuve et le cas échéant, la cassette à filtre plissé.
REMARQUE
Nettoyer régulièrement les capteurs de niveau d'eau (1) et les examiner pour constater d'éventuels signes d'endommagement.
Aspirer sans cas filtre non tissé. Les cassettes filtrantes à ailettes ne sont pas appropriées pour aspirer des matières humides. Le capteur intégré arrête le moteur lorsque le récipient est rempli. L'utilisation de l'aspirateur peut être entravée par un récipient plein.
▶ Vider l'aspirateur (voir « 6 Vidange de la cuve »).
⚠️ PRUDENCE!
Si l'aspirateur n'est pas mis hors marche, la protection contre la remise en marche continue à rester efficace. L'aspirateur est de nouveau prêt au fonctionnement après la mise hors marche et la remise en marche.
Avant la vidange, tout d'abord sortir le flexible d'aspiration du liquide.
- Suite à une performance élevée d'aspiration et à une forme aérodynamique de la cuve, un peu d'eau peut ressortir du fl exible après la mise hors marche.
Pour une aspiration de solides par la suite, utiliser des filtres secs.
REMARQUE
En cas d'alternances fréquentes entre l'aspiration de solides et de liquides, nous recommandons l'utilisation d'un deuxième élément filtrant, de préférence des cassettes à filtre plissé en polyester.
5 Nettoyage du fi ltre
Les aspirateurs sont équipés d'un dispositif de nettoyage de filtre électromagnétique permettant d'évacuer la poussière qui adhère aux cassettes fi Itrantes à plis par secouage.
5.1 Nettoyage manuel
Le secouage (position de l'interrupteur R ou RA/commutateur ②a devrait être au plus tard actionné lorsque l'affi-chage du flux volumique ②c (lampe témoin) s'allume ou lorsque la tonalité d'avertissement se fait entendre ou lorsque la puissance d'aspiration baisse.
5.2 Nettoyage automatique (secouage automatique)
Ce nettoyage de filtre s'effectue automatiquement lorsque le flux volumique minimal réglé est atteint au cours de la prochaine pause de travail (position de l'interrupteur RA/interrupteur ②a).
6 Vidange de la cuve
REMARQUE
Uniquement admissible pour des poussières avec des valeurs limites > 1 mg/m³
Mettre l'aspirateur hors marche, débrancher la fiche secteur.
▶ Ouvrir les fermetures.
Retirer le couvercle et le flexible d'aspiration de la cuve.
▶ Renverser la cuve pour la vider.
6.1 Éliminer le sac fi ltre non tissé
▶ Débrancher la fiche secteur
Porter un masque.
▷ Retirer le flexible d'aspiration, fermer la tubulure d'aspiration avec un bouchon*.
▶ Ouvrir les fermetures latérales, retirer la partie supérieure.
- Tirer prudemment la bride de la tubulure d'aspiration et fermer la bride.
▶ Eliminer les matières aspirées de manière conforme aux stipulations légales.
6.2 Elimination du sac PE de vidange et d'élimination
Sac PE de vidange et d'élimination : mettre l'aspirateur en marche, nettoyer les cassettes à fi ltre plissé par vibration.
Mettre l'aspirateur hors marche
Porter un masque.
▷ Retirer le flexible d'aspiration, fermer la tubulure d'aspiration avec un bouchon*.
Ouvrir les fermetures latérales, retirer la partie supérieure.
Commuter l'interrupteur en position >l< avant de déposer la partie supérieure afin d'aspirer d'éventuelles particules en suspension tombant.
▶ Fermer prudemment le sac PE de vidange et d'élimination avec la bande de protection fournie en annexe.
Retirer prudemment la bride de la tubulure d'aspiration et la fermer.
Sortir prudemment le sac PE de vidange et d'élimination de la cuve
▶ Eliminer les matières aspirées de manière conforme aux stipulations légales.
6.3 Mise en place du sac fi ltre non tissé
REMARQUE
Utilisez le sac filtre non tissé uniquement pour aspirer à sec.
6.3.1 RP500YDM
Pousser la bride complètement au-dessus de l'orifice d'aspiration.
REMARQUE

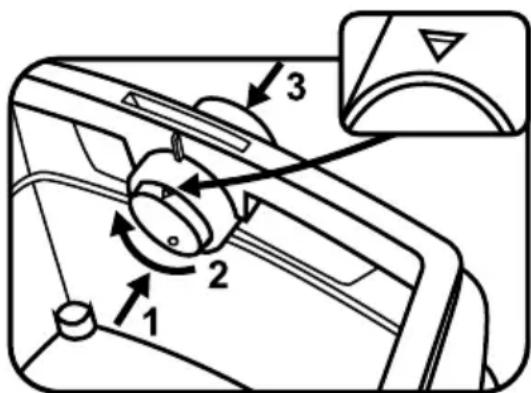

Maniement du régulateur rotatif\*
Pousser le régulateur rotatif* de l'intérieur vers l'extérieur, le tourner de 180° (voir le marquage) et puis le pousser de nouveau de l'extérieur vers l'intérieur, à travers la tubulure d'aspiration
- Placer le régulateur rotatif* dans l'orifice d'aspiration en tournant le marquage ▲ vers le haut.
Placer la partie supérieure sur la cuve et fermer les fermetures latérales.
6.3.2 RP250YDM
Pousser la bride complètement au-dessus de l'orifice d'aspiration.
REMARQUE

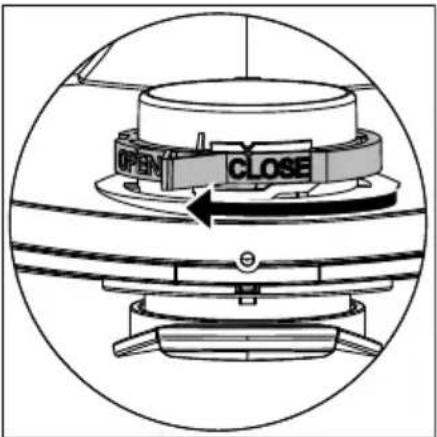

Utilisation de la glissière rotative
Tournez la glissière rotative rouge à l'intérieur pour positionner CLOSE sur la butée du repère ▲.
Placer la partie supérieure sur la cuve et fermer les fermetures latérales.
(* selon la variante d'équipement)
6.4 Mise en place du sac PE de vidange et d'élimination\*
REMARQUE
Uniquement les aspirateurs des catégories M et H avec cuve spéciale et régulateur rotatif du type RP250YDM et RP500YDM dans l'orifice d'aspiration sont appropriés pour l'utilisation de sacs PE de vidange et d'élimination.
6.4.1 RP500YDM
REMARQUE

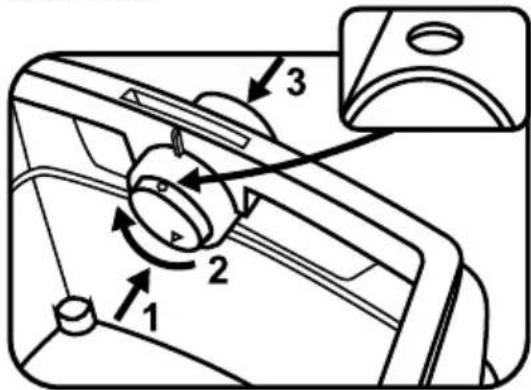

Maniement du régulateur rotatif\*
Pousser le régulateur rotatif* de l'intérieur vers l'extérieur, le tourner de 180° (voir le marquage) et puis le pousser de nouveau de l'extérieur vers l'intérieur, à travers la tubulure d'aspiration
- Placer le régulateur rotatif* dans l'orifice d'aspiration en tournant le marquage • vers le haut.
Pousser la bride complètement au-dessus de la tubulure d'aspiration, poser l'ouverture supérieure du sac au-dessus du bord de la cuve.
Placer la partie supérieure sur la cuve et fermer les fermetures latérales.
6.4.2 RP250YDM
REMARQUE
Utilisation de la glissière rotative
Tournez la glissière rotative rouge à l'intérieur pour positionner OPEN sur la butée du repère ▲.
Pousser la bride complètement au-dessus de la tubulure d'aspiration, poser l'ouverture supérieure du sac au-dessus du bord de la cuve.
(* selon la variante d'équipement)
7 Remplacement du fi ltre
7.1 Remplacement du fi ltre plissé
Nettoyer les cassettes à filtre plissé par vibration avant de remplacer le filtre.
Tourner la fermeture sur le verrou de 90° contre le sens horaire en utilisant une pièce ou autre objet semblable et pousser le verrou vers l'arrière.
▷ Relever le capot
Après avoir retiré les cassettes à filtre plissé, immédiatement les renfermer dans un sac plastique étanche aux poussières et les éliminer conformément aux stipulations.
- Mettre en place de nouvelles cassettes à filtre plissé.
Relever l'étrier de verrouillage, rabattre le capot et le bloquer en appuyant légèrement dessus.
8 Remplacement du fi ltre de la protection-moteur
REMARQUE
Un fi ltre de protection-moteur encrassé signalise que les cas- settes à fi ltre sont défectueuses.
Remplacer les cassettes à filtre plissé.
Remplacer le filtre de protection-moteur resp. nettoyer le filtre de protection-moteur sous l'eau courante, le sécher et le remettre en place.
9 Transport
Enficher le bouchon d'obturation* de l'aspirateur dans l'orifice d'aspiration.
La tête du moteur doit être reliée de manière fiable avec la cuve (fermer les fermetures).
- Placer les accessoires dans des sacs plastiques appropriés et fermer les sacs plastiques resp. les placer dans le porte-accessoires.
Rassembler la fin du flexible d'aspiration et le début du flexible d'aspiration.
▷ Poser le flexible autour de l'aspirateur et le coincer sur la poignée.
10 Maintenance
REMARQUE
Toujours mettre l'aspirateur hors marche et débrancher la fiche secteur avant d'effectuer des travaux de maintenance.
Pour des travaux de maintenance effectués par l'utilisateur, l'aspirateur doit être
- désassemblé,
- nettoyé et
- entretenu,
dans la mesure du possible, sans pour autant présenter des risques pour le personnel de maintenance et d'autres personnes.
Mesures de précaution
Des mesures de précaution appropriées comprennent
- le nettoyage avant le démontage,
- des mesures préventives pour une ventilation forcée filtrée locale là où l'aspirateur est démonté,
- le nettoyage de la zone de maintenance et
- un équipement de protection individuelle approprié.
Mesures de précautions pour aspirateurs des catégories H et M
La partie extérieure de l'aspirateur doit être nettoyée en aspirant les poussières et en l'essuyant avec un chiffon ou bien elle doit être traitée avec du mastic, avant de les sortir de la zone dangereuse.
Toutes les pièces des aspirateurs doivent être considérées comme encrassées lorsqu'elles sont sorties de la zone dangereuse et
des actions appropriées doivent être réalisées pour éviter une répartition des poussières.
Objets encrassés
Lors de l'exécution de travaux de maintenance ou de réparation, tous les objets encrassés n'ayant pas pu être suffisamment nettoyés, doivent être éliminés. Pour éliminer de tels objets, ils doivent être placés dans des sacs imperméables, en accord avec les stipulations en vigueur pour l'élimination de tels déchets.
Tester l'effi cacité de l'aspirateur
REMARQUE : pour des aspirateurs de la catégorie H, l'efficacité de l'aspirateur doit être contrôlée en supplément au moins une fois par an.
Le taux de renouvellement d'air L dans la pièce doit être suffisant si l'évacuation de l'air retourne dans la pièce. Pour d'autres remarques, se référer aux stipulations nationales respectives.
Si la puissance d'aspiration de l'aspirateur diminue et qu'elle n'augmente plus, même après avoir nettoyé les cassettes à filtre plissé (à condition que la cuve soit vidée et que le sac filtre non tissé ait été remplacé), il est nécessaire de remplacer les cassettes à fi ltre plissé.
10.1 Nettoyage
REMARQUE
Les acides, l'acétone et les solvants risquent d'attaquer des pièces de l'aspirateur.
Nettoyer la cuve et les accessoires à l'eau.
▶ Essuyer la partie supérieure avec un chiffon humide.
Laisser sécher la cuve et les accessoires.
10.2 Réparation
⚠️ DANGER!
- Des aspirateurs réparés de manière incompétente présentent des dangers pour l'utilisateur.
▶ Ne faire exécuter des travaux de réparation que par du personnel spécialisé, tel que par exemple le service après-vente. N'utiliser que des pièces de rechange d'origine.
11 Interventions personnelles en cas d'erreurs
| REMARQUE | ||
| Des dysfonctionnements ne sont pas toujours dus à des défectuosités de l'aspirateur. | ||
| Erreur Eventuelle cause Elimination | ||
| Réduction de la performance d'aspiration | Filtre encrassé Nettoyer | |
| Sac fi Itre non tissé plein Remplacer | ||
| Cuve pleine Vider | ||
| Buse, tubes ou fl exible colmatés Nettoyer | ||
| Aspirateur ne démarre pas | Fiche secteur est-elle enfichée dans la prise ? | |
| Réseau est-il sans tension ? | ||
| Câble d'alimentation est-il en bon état ? | ||
| Couvercle est-il fermé correctement ? | ||
| Capteur de niveau est-il désactivé ? | ||
| Aspirateur est-il en mode de veille « RA » ? | Commuter l'interrupteur sur « I » (voir « 2 Eléments d'affichage et de commande »). | |
| Aspirateur ne démarre pas en mode >RA< à la mise en marche de l'outil | Fiche secteur de l'outil est-il enfi ché dans la prise de l'appareil ? | Enficher la fiche secteur dans la prise de l'aspirateur |
| Electrovanne du dispositif automatique de mise en marche d'air comprimé* est-elle encrassée ? | Rincer le dispositif automatique de mise en marche d'air comprimé* à l'alcool | |
| Sac PE de vidange et d'élimination est aspiré contre les fi Itres | Mauvaise position du régulateur rotatif Mettre la glissière rotative en position ● ou OPEN (voir « 6.4 Mise en place du sac PE de vidange et d'élimination »). | |
| Aspirateurs des catégories M ou H : Poussière dans le récipient lorsque le fi Itre non tissé est utilisé | Mauvaise position du régulateur rotatif Mettre la glissière rotative en position ▲ ou CLOSE (voir « 6.3 Mise en place du sac filtre non tissé »). | |
N'effectuer aucune autre action, mais plutôt contacter l'atelier du service après-vente.
12 Accessoires d'origine
| REMARQUE | ||
| Utiliser uniquement des accessoires d'origine. | ||
| Désignation de l'article Particularités/matériau Unité d'embal- | lage (1 lot) | |
| Sac filtre non tissé FBV35 | Pour cuve plastique de 30 l, homologué IFA catégorie M | 5 unités |
| Cassette à filtre FK 4300 | Cellulose, homologué IFA catégorie M | 2 unités |
| Cassette à filtre FKP 4300 | Polyester, homologué IFA catégorie M | 2 unités |
| Cassette à filtre FKP 4300 HEPA (H 14) | Cassette à filtre à 3 couches, homologué IFA catégorie H | 2 unités |
| Sac PE de vidange et d'élimination | Uniquement pour aspirateurs RP des catégories M et H | 5 unités |
13 Caractéristiques techniques
| RP250YDM RP500YDM | |||
| Tension | V ~ 220–240 220–240 | ||
| Fréquence | Hz 50/60 50/60 | ||
| Puissance nominale | W 1200 1200 | ||
| Puissance maxi | W 1400 1400 | ||
| Flux d'air* | m3/h 151 151 | ||
| Flux d'air** | m3/h 263 263 | ||
| Dépression* | hPa 235 235 | ||
| Dépression** | hPa 270 270 | ||
| Pression acoustique | dB (A) 69,5 69,5 | ||
| L x P x H cm 45 x 39 x 53 | 59,5 x 46,5 x 96 | ||
| Poids | kg | 11,0 16,0 | |
| Surface du filtre | cm2 | 8400 8400 | |
* à hauteur du flexible, ** Au ventilateur
Câble d'alimentation pour aspirateurs avec prise : H07RN-F 3G 1,5
14 Contrôles et homologations
Des contrôles électrotechniques doivent être exécutés conformément aux prescriptions de prévention des accidents (BGV A3) et à la norme DIN VDE 0701 partie 1 et partie 3. Ces contrôles sont nécessaires, conformément à la norme DIN VDE 0702, à intervalles réguliers et après une remise en état ou des modifications.
Les aspirateurs ont été soumis avec succès au contrôle conformément à IEC/EN 60335-2-69.
REMARQUE
Les appareils usés contiennent des matériaux précieux appropriés pour le recyclage. Ne pas jeter les aspirateurs aux ordures ménagères habituelles, plutôt les éliminer de manière compétent par le biais de systèmes de collecte appropriés, par exemple par le poste de récupération communal.
GARANTIE
Nous garantissons que l'ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d'emploi, dans un service d'entretien autorisé.
Español
Les aspirateurs de catégorie L sont appropriés pour l'aspiration de poussières sèches, incombustibles et dangereuses pour la santé présentant des valeurs limites pour poste de travail > 1 mg/m³.
Les aspirateurs de la catégorie M sont appropriés pour l'aspiration de poussières sèches, non combustibles, de liquides, poussières de bois non combustibles et de poussières dangereuses avec des valeurs limites ≥ 0,1 mg/m³.
Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,
91015 EVRY CEDEX, France
Tel: +33 1 69474949
Fax: +33 1 60861416
URL: http://www.hikoki-powertools.fr
