BRUKSANVISNING RP250YDM HiKOKI

Förslutningsplugg ⑭ Fiberduk fi lterpåse * ② Funktionsplatta ④ Regel ⑨ lhakningslås ⑮ Tömningspase av plast

Behållare ⑫ Filterpatroner

Inställning sugslangens diameter ⑧ Sugöppning ⑬ Motorskyddsfi lter * beroende på modell no Beskrivelse ① Overdel ③ Kjøleluftinngang

l FARA! ▶Risk för kvävning ● Förpackningsmaterial som foliepåsar ska inte hamna i barnhänder. ▶Kliv eller sätt dig aldrig på dammsugaren. ▶Var extra försiktig vid dammsugning av trappor. Se till att stå säkert. ▶Dra inte anslutningsledningen och sugslangen över vassa kanter. Böj eller kläm dem inte heller. ▶Lägg alltid anslutningsledningen och sugslangen så att ingen kan snubbla över dem. ▶Uppstår skum- eller vätskeläckage ska du stänga av dammsugaren direkt. ▶Insidan av locket ska alltid hållas torr. ▶Dammsugaren och tillbe”hör får inte tas i drift när: ● dammsugaren har märkbara skador (sprickor/brott), ● nätanslutningsledningen är defekt eller har sprickor resp. blivit för gammal, ● det fi nns misstanke om en osynlig defekt (efter ett fall). ▶Låt inte roterande elborstar komma i kontakt med nätanslutningsledningen. l FARA! ▶Dammsugaren får inte användas i rum där det föreligger explosionsrisk. ▶Håll dammsugaren på avstånd från antändningsbara gaser och ämnen. l FARA! ▶Inga brännbara eller explosiva lösningsmedel, föremål indränkta i lösningsme- del, explosionsfarligt damm, vätskor som bensin, olja, alkohol, förtunnare eller material som är varmare än 60 °C får sugas upp. ▷Då uppstår risk för explosion och brand! l FARA! ▶Låt fackkunniga, t.ex. kundtjänst, genomföra reparationer. Använd endast original-reservdelar. ▶Icke korrekt reparerade apparater innebär en risk för användaren. 000BookRP250YDM.indb99000BookRP250YDM.indb99 2019/10/266:35:432019/10/266:35:43100 - sv l FARA! ▶Används endast uttaget på dammsugaren på de sätt som beskrivs i bruksanvis- ningen. ▶Vid felaktig, icke fackmässig användning eller icke fackmässig reparation övertar tillverkaren inget ansvar för skador. ▶Använd inga skadade förlängningssladdar. ▶Om dammsugarens anslutningsledning skadas måste den ersättas med en särskild anslutningsledning vilken kan fås från tillverkaren eller dess kundtjänst. ▶Vid elborstar får de roterande borstarna inte komma i kontakt med nätanslut- ningsledningen. ▶Spänningen på typskylten måste stämma överens med nätspänningen. ▶Efter varje användning och före varje underhåll ska dammsugaren stängas av och nätsladden dras ut. ▶Dra endast i själva kontakten, aldrig i sladden. ▶Sätt aldrig i eller dra ur nätkontakten med våta händer. ▶Strömförsörjningen ska skyddas av en säkring med lämplig strömstyrka. ▶Öppna aldrig dammsugaren utomhus om det regnar eller åskar. l VARNING! ▶Sugare i dammklass L är lämpade för upp-/insugning av torrt, icke brännbart, hälsovådligt damm med arbetsplatsgränsvärden > 1mg/m³. ▶Dammsugare i klass M är avsedda för absorbering/uppsugning av torrt, icke brännbart damm, icke brännbara vätskor, trädamm och farligt damm med AGW ≥ 0,1 mg/m³. ▶Dammsugare i klass H är avsedda för absorbering/uppsugning av torrt, icke brännbart damm, cancerframkallande och patogena partiklar samt icke brännbara vätskor, trädamm och hälsovådligt damm med alla yrkeshygieniskt gränsvärden. 000BookRP250YDM.indb100000BookRP250YDM.indb100 2019/10/266:35:432019/10/266:35:43sv - 101

l VARNING! ▶Personer (inklusive barn) som på grund av fysiska, sensoriska eller psykiska förmågor eller av oerfarenheter eller okunskap inte är i stånd att använda dammsugaren säkert, bör inte lämnas med dammsugaren utan uppsikt eller utan instruktioner av en ansvarig person. ▶Hos barn, gamla eller sjuka personer krävs extra försiktighet. ▶Munstycke, slang eller rör får inte riktas mot människor eller djur. l VARNING! ▶Använd endast de borstar som följer med dammsugaren eller som är fastlagda i bruksanvisningen. Används andra borstar kan säkerheten påverkas. ▶Rengör och desinfi cera dammsugaren direkt efter användning för att undvika nersmutsning p.g.a. att rengöringen inte gjorts ordentligt, särskilt vid använd- ning i utrymmen där livsmedel bearbetas. ▶Använd inte några ångtvättsmaskiner eller högtrycksrengörare. ▶Syra, aceton och lösningsmedel kan etsa sugardelarna. ▶Lämna inte apparaten oövervakad. Vid längre arbetsuppehåll ska nätsladden dras ut. ▶Rengör inte fi lterkassetten med tryckluft. ▶Använd den industridammsugare som passar för arbetet. Använd redskapet endast för angivna ändamål. 000BookRP250YDM.indb101000BookRP250YDM.indb101 2019/10/266:35:432019/10/266:35:43102 - sv Läs igenom dammsugarens bruksanvisning noggrant före du tar den i drift. Den ger viktig information om användning, säkerhet samt underhåll och skötsel. Förvara bruksanvisningen säkert och ge den vidare till nästa ägare vid försäljning. Tillverkaren förbehåller sig konstruktions- och utrustningsändringar. Andra arbeten än de som beskrivs i den här bruksanvisningen får inte utföras. 1 Före användningen ▶ Kontrollera att dammsugaren är komplett och inte har några transportskador när du packar upp den. ▶ Före användning bör användaren förses med information, anvisningar och utbildning i hur man använder dammsugaren och substanserna för vilken den används, inklusive säkert tillvä- gagångssätt för bortskaffande av det upptagna materialet. 2 Visnings- och manöverelement Välj följande funktioner och inställningar: 0 Dammsugaren stängs av - Uttaget är spänningsförande I Dammsugaren slås på - Uttaget är spänningsförande - Den automatiska vibrationsfunktionen är av

Beredskapsdrift för automatisk till/ frånkoppling - Dammsugaren kopplas till och från av elverktyget. RA Driftsklar - Beredskapsdrift som “A” plus automatisk fi lterrengöring. Automatisk vibrationsfunktion - Rengöringen av fi ltret sker automatiskt i nästa arbetspaus när det inställda minimala volymfl ödet uppnås (brytarställning RA/brytare ②a). Volymströmindikering - Vid full behållare och/eller igentäppt sugslangen lyser indikeringen att behållaren är full. Hos dammsugare i klasserna M och H ljuder dessutom en akustisk signal. Inställning av sugslangens diameter - Bestäm det maximala undertrycksvärdet för den automatiska vibrationen. 000BookRP250YDM.indb102000BookRP250YDM.indb102 2019/10/266:35:442019/10/266:35:44sv - 103

3.1 På- och avstängning

Kontakten på dammsugaren står alltid under spänning, oberoende av kopplingsställningen, när nätkontakten är isatt. L FÖRSIKTIGT! El-verktyg resp. tryckluftsverktyg måste vara avstängda när de ansluts HÄNVISNING I kopplingsställning >0< kan kontakten på dammsugaren användas som förlängningskabel. l Anslutningsvärde: Dammsugare + ansluten apparat, maximalt 16 A. ▶ Sätt i kontakten i uttaget > 0 < Dammsugaren stängs av > I < Dammsugaren sätts igång utan vibrationsfunktion >A< Dammsugare i standby-läge Först när verktyget sätts igång startar dammsugaren automatiskt. När verktyget stängs av är dammsugaren på ytterligare ca. 10 sekunder och därigenom förhindras att rester stannar kvar i slangen. >R< Filterrengöringsfunktion >RA< Beredskapsdrift som >A< plus automatisk fi lterrengöring. ▶ Ställ dammsugaren i kopplingsställning >0<. ▶ Efter avslutning ska nätkontakten dras ut. ▶ För förvaring av sugarröret kan det fi xeras på behållarens baksida genom att det sticks in i den avsedda tillbehörsförvarin- gen*. ▶ Slangändarna kan sättas samman så att inga smutspartiklar kommer ut. L FÖRSIKTIGT! Förvalsbrytare för lägstavolymströmsignal (tuta och belysning) hos dammsugare i klasserna ”M” och ”H” I lägena >A< och >RA< görs, beroende på slangens diameter, följande inställningar: Slangens innerdiameter Kopplingsställning 35 mm

Det görs ingen varvtalsreglering. Dammsugaren kör alltid med max. varvtal. ▷ Sätt in dammsugarens kontakt i uttaget. ▷ Ställ in önskat driftläge på switchen. ↳ Dammsugaren är redo att suga. ▷ Ställ kontakten på ”O” efter sugningen. ↳ Dammsugaren är avstängd. ▷ Dra ut dammsugarens nätkontakt ur uttaget. ▷ Samla ihop nätkabeln. ▷ Ta bort el-/tryckluftsverktyget. ▷ För förvaring av sugarröret kan det fi xeras på behållarens baksi- da genom att det sticks in i den avsedda tillbehörsförvaringen*. ▷ Slangändarna kan sättas samman så att inga smutspartiklar kommer ut. (* beroende på utrustningsvariant) 4 Driftssätt Används ett griprör kan sugeffekten anpassa med bredvidluftssli- den.

Dammsug endast med torrt fi lter, torr sugare och torra tillbehör, så att dammet inte fastnar och bildar en skorpa. När sot, cement, gips, mjöl eller liknande ämnen sugs upp rekom- menderar vi att en fi berduk fi lterpåse sätts i. Sätt alltid i en fi berduk fi lterpåse tillsammans med veckfi lterkassett. HÄNVISNING Dammsugare i klasserna M, H och H-asbest är gjorde för att användas som torrdammsugare.

l VARNING! Uppstår skum- eller vätskeläckage ska du stänga av dammsugaren direkt. ▷ Töm behållare och, om sådan fi nnes, veckfi lterkassetten. HÄNVISNING

Vattennivåsensorerna (1) ska rengöras regelbundet och undersökas efter tecken på skador. ▷ Sugning utan fi berduk fi lterpåse. Veckade fi lterkassetter är lämpade för våttsugning. Den inbyggda sensorn stänger av motorn när behållaren är full. Hanteringen av sugaren kan påverkas i fall behållaren är full. ▷ Töm dammsugaren (se ”6 Töm behållaren”). l FÖRSIKTIGT! Stängs dammsugaren inte av fortsätter återpåslagningsskyddet att vara verksamt. Först efter avstängningen och en ny påslagning är dammsugaren driftsklar igen. ▷ Före tömningen ska sugslangen först tas ut ur vätskan. 000BookRP250YDM.indb103000BookRP250YDM.indb103 2019/10/266:35:442019/10/266:35:44104 - sv ▷ Genom hög sugeffekt och strömningsbefrämjande behållarform kan lite vatten fl öda tillbaka ur slangen efter att apparaten stängts av. ▷ Sätt i torra fi lter om maskinen uteslutande används för torr- dammsugning. HÄNVISNING Byter du ofta mellan torr- och våtdammsugning rekommenderar vi att du använder en andra fi lterinsats, helst en veckfi lterkassett av polyester. 5 Rengöring av fi lter Dammsugarna är utrustade med en elektromagnetisk fi lterrengöra- re som skakar av fastsittande damm från veckfi lterkassetter.

5.1 Manuell rengöring

Senast när volymfl ödesvisaren ②c (varningslampa) lyser upp eller när varningstonen hörs resp. när sugeffekten avtar bör skakfunktio- nen (brytarställning R eller RA/brytare ②a) aktiveras.

5.2 Automatisk rengöring [skak-automatik]

Rengöringen av fi ltret sker automatiskt i nästa arbetspaus när det inställda minimala volymfl ödet uppnås (brytarställning RA/brytare ②a). 6 Töm behållaren HÄNVISNING Endast tillåtet vid damm med AGWs > 1 mg/m

Stäng av dammsugaren, dra ur nätkontakten. ▷ Öppna låsen. ▷ Ta av lock och sugslang från behållaren. ▷ Vält ur behållaren.

6.1 Omhänderta fi berduk fi lterpåsen

▷ Dra ur nätkontakten. ▷ Ta på munskydd. ▷ Ta bort sugslangen, tillslut uppsugningstapparna med stopp*. ▷ Öppna låsen på sidan, ta ut överdelen. ▷ Dra försiktigt ut fl änsen från uppsugningstappen och lås fl änsen. ▷ Bortskaffa det uppsugna materialet enligt de rättsliga bestäm- melserna.

6.2 Bortskaffa PE-tömnings- och

bortskaffningspåsen ▷ PE-tömnings- och bortskaffningspåse: slå på dammsugaren, skaka veckfi lterkassetten. Stäng av dammsugaren. ▷ Ta på munskydd. ▷ Ta bort sugslangen, tillslut uppsugningstapparna med stopp*. ▷ Öppna låsen på sidan, ta ut överdelen. Slå på överdelen till kopplingsläge >I< före avstängningen så att eventuellt nerfallande damm blir uppsuget. ▷ Stäng PE-tömnings- och bortskaffningspåsen försiktigt med de medföljande förslutningsbanden. ▷ Dra försiktigt ut fl änsen från uppsugningstappen och lås ▷ Ta försiktigt upp PE-tömnings- och bortskaffningspåsen ur behållaren ▷ Bortskaffa det uppsugna materialet enligt de rättsliga bestäm- melserna.

6.3 Insättning av fi berduk fi lterpåsar

HÄNVISNING Fiberduk fi lterpåsar får bara användas för torrsugning.

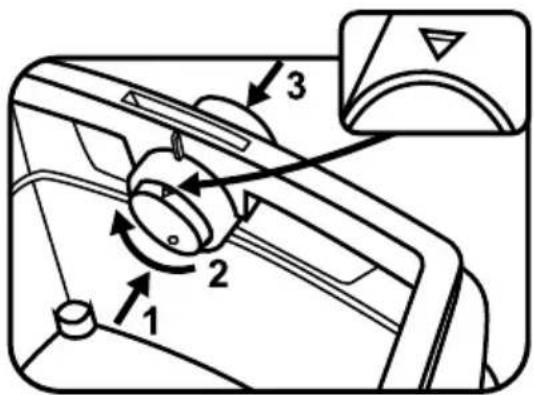

▷ Skjut fl änsen helt över uppsugningsöppningen. HÄNVISNING Användning av vridsliden* ▶ Tryck vridsliden* inifrån och utåt, vrid 180° (se markering) och tryck in igen utifrån genom uppsugningstapparna ▶ Ställ vridsliden* i uppsugningsöppningen med markeringen ▲ uppåt. ▷ Sätt överdelen på behållaren och stäng låsen på sidan. 000BookRP250YDM.indb104000BookRP250YDM.indb104 2019/10/266:35:442019/10/266:35:44sv - 105

▷ Skjut fl änsen helt över uppsugningsöppningen. OBS Använda skjutomkopplaren ▷ Vrid den röda inre skjutomkopplaren till läge CLOSE till stoppet på markören ▲. ▷ Sätt överdelen på behållaren och stäng låsen på sidan. (* beroende på utrustningsvariant)

6.4 Sätt i en PE-tömnings- och

bortskaffningspåse* HÄNVISNING Endast dammsugare i klasserna M och H med specialbehållare och vridslid i uppsugningsöppningen av typen RP250YDM och RP500YDM är lämpade att använda PE-tömnings- och bortskaffningspåsar.

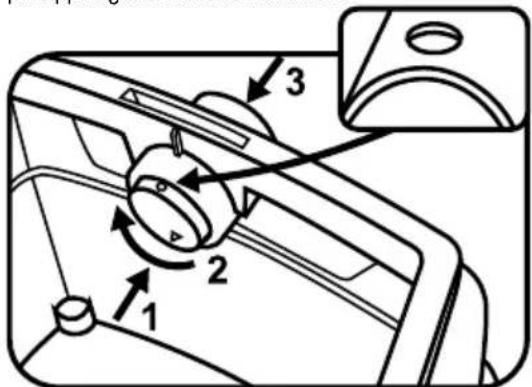

HÄNVISNING Användning av vridsliden* ▶ Tryck vridsliden* inifrån och utåt, vrid 180° (se markering) och tryck in igen utifrån genom uppsugningstapparna ▶ Ställ vridsliden* i uppsugningsöppningen med markeringen ● uppåt. ▷ Skjut fl änsen helt över uppsugningstapparna, lägg den övre påsöppningen över behållarranden. ▷ Sätt överdelen på behållaren och stäng låsen på sidan.

OBS Använda skjutomkopplaren ▷ Vrid den röda inre skjutomkopplaren till läge OPEN till stoppet på markören ▲. ▷ Skjut fl änsen helt över uppsugningstapparna, lägg den övre påsöppningen över behållarranden. ▷ Sätt överdelen på behållaren och stäng låsen på sidan. (* beroende på utrustningsvariant) 7 Byta fi lter

▷ Skaka ner veckfi lterkassetten före fi lterbytet. ▷ Vrid låset på regeln 90° moturs med ett mynt eller liknande föremål och tryck regeln bakåt. ▷ Fäll upp huven ▷ Förslut de uttagna veckfi lterkassetterna direkt i en dammtät plastpåse och bortskaffa korrekt. ▷ Sätt i nya veckfi lterkassetter. ▷ Lyft upp låsbygeln, fäll ner huven och lås genom att trycka lätt på den. 8 Byta motorskyddsfi lter HÄNVISNING Skulle motorskyddsfi ltret vara smutsigt betyder det att fi lterkas- setterna är defekta. ▷ Byt ut veckfi lterkassetterna. ▷ Byt ut motorskyddsfi ltret resp. skölj motorskyddsfi ltret under rinnande vatten, torka det och sätt in det igen. 9 Transport ▷ Sätt in dammsugarens förslutningstappar* i sugöppningen. ▷ Motorhuvudet måste vara ordentligt förbundet med behållaren (stäng lås). ▷ Lägg tillbehören i lämpliga plastbehållare och stäng plastbehål- laren resp. stoppa in i verktygsförvaringen. ▷ Sätt samman sugslangsändarna. ▷ Lägg slangen på dammsugaren och kläm in vid handtaget. 000BookRP250YDM.indb105000BookRP250YDM.indb105 2019/10/266:35:442019/10/266:35:44106 - sv 10 Underhåll HÄNVISNING Före underhåll ska dammsugaren stängas av och nätkontakten dras ut. Vid underhåll av användaren måste dammsugaren - tas isär, - rengöras och - underhållas så långt det är genomförbart, utan att det därigenom uppstår risker för underhållspersonalen och andra personer. Försiktighetsåtgärder Följ de avsedda försiktighetsåtgärderna - Rengöring före demonteringen, - Se till att det fi nns fi ltrad tvångsventilering på den platsen där dammsugaren demonteras, - Rengöring av skötselområdet och - Lämplig personlig skyddsutrustning. Försiktighetsåtgärder hos dammsugare i klasserna H och M Dammsugarens yttre bör rengöras genom dammuppsugning och torkas rent eller behandlas med tätningsmedel före de tas ut ur de farliga områdena. Alla dammsugardelar måste ses som smutsiga när de tas ut ur det farliga området och lämpliga åtgärder måste vidtas för att undvika att dammet sprids. Smutsiga föremål När underhålls- och reparationsarbeten genomförs måste alla smutsiga föremål som inte har blivit tillräckligt rena tas bort. Sådana föremål måste bortskaffas i ogenomsläppliga förpackningar som stämmer överens med de gällande bestämmelserna för bortskaf- fandet av sådant avfall. Testa dammsugarens eff ektivitet ANMÄRKNING: Dessutom bör dammsugare i klass H kontrol- leras utifrån sin sugeffekt minst en gång per år. Det måste fi nnas tillräcklig luftventilation L i rummet om utluften går tillbaka in i rummet. Du får ytterligare anvisningar från de gällande nationella bestämmelserna. Minskar dammsugarens sugeffekt och höjs inte sugeffekten även efter rengöring av veckfi lterkassetten (förutsatt att behållaren är tömd och Fiberduk fi lterpåse är utbytt) är det nödvändigt att byta veckfi lterkassetten.

HÄNVISNING Syra, aceton och lösningsmedel kan etsa sugardelarna. ▷ Rengör behållare och tillbehör med vatten. ▷ Torka av överdelen med en fuktig trasa. ▷ Låt behållare och tillbehör torka.

l FARA! ▶ Icke korrekt reparerade dammsugare innebär en risk för användaren. ▶ Reparationer får endast utföras av fackkunniga, t. ex. kundt- jänst. Använd endast original-reservdelar. 000BookRP250YDM.indb106000BookRP250YDM.indb106 2019/10/266:35:452019/10/266:35:45sv - 107

11 Självhjälp vid störningar HÄNVISNING Funktionsstörningar betyder inte alltid att dammsugaren är defekt. Störning Möjliga orsaker Åtgärd Försämring av sugeffekten Filtret är smutsigt Rengör. Fiberduk fi lterpåse full Byt. Behållaren är full Töm. Munstycke, rör eller slang är tilltäppt Rengör. Dammsugaren slås inte på Är kontakten i uttaget? Är det strömavbrott? Fungerar nätkabeln? Är locket stängt ordentligt? Är vattensensorn avstängd? Dammsugaren är i driftsläge ”RA”? Ställ på ”I” (se ”2 Visnings- och manöverelement”). Dammsugaren går inte igång när verktyget sätts på i >RA<-läge Är verktygets nätkontakt i apparatut- taget? Sätt nätkontakten i dammsugarens uttag Är magnetventilen till tryckluftspås- lagningsautomatiken* smutsig? Spola tryckluftspåslagningsautomatiken* med alkohol PE-tömnings- och bortskaffningsbehål- laren sugs upp mot fi ltret Vridslidens position är fel Ställ vridsliden i position ● eller OPEN (se ”6.4 Sätt i en PE-tömnings- och bortskaffnings- påse”)

Dammsugare i klassen M eller H: Med insatt fi berduk fi lter i behållaren Vridslidens position är fel Ställ vridsliden i position ▲ eller CLOSE (se ”6.3 Insättning av fi berduk fi lterpåsar”). Utför inga andra åtgärder utan kontakt den kundtjänstverkstaden. 12 Originaltillbehör HÄNVISNING Använd orignaltillbehör. Artikel-beteckning Egenart/material Beställnings- storlek (1 sats) Fiberduk fi lterpåse FBV35 för 30 l plastbehållare, tillåten för IFA-klass M 5 stycken Filterkassett FK 4300 Cellulosamaterial, tillåten för IFA-klass M 2 stycken Filterkassett FKP 4300 Polyestermaterial, tillåten för IFA-klass M 2 stycken Filterkassett FKP 4300 HEPA (H 14) 3-lagrig fi lterkassett, tillåten för IFA-klass H 2 stycken PE-tömnings- och bortskaff - ningspåse endast för RP-dammsugaren i klasserna M och H 5 stycken 000BookRP250YDM.indb107000BookRP250YDM.indb107 2019/10/266:35:452019/10/266:35:45108 - sv 13 Tekniska data

• vid slangen, ** vid fl äkten Anslutningsledning hos dammsugare med stickkontakt: H07RN-F 3G 1,5 14 Tester och godkännanden Elektrotekniska tester ska genomföras enligt föreskrifterna i förordningen om förebyggande av olyckor (BGV A3) och enligt DIN VDE 0701 del 1 och del 3. Dessa tester krävs enligt DIN VDE 0702 med regelbundna intervall och efter reparation eller ändring. Dammsugaren har testats och godkänts enligt IEC/EN 60335–2–69. HÄNVISNING Gamla apparater innehåller värdefulla material vilka lämpar sig för återanvändning. Lägg inte dammsugaren i det vanliga hushållsavfallet, utan bortskaffa den på lämpligt sätt, t. ex. på din kommunala miljöstation. GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstad- gade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. 000BookRP250YDM.indb108000BookRP250YDM.indb108 2019/10/266:35:462019/10/266:35:46no - 109

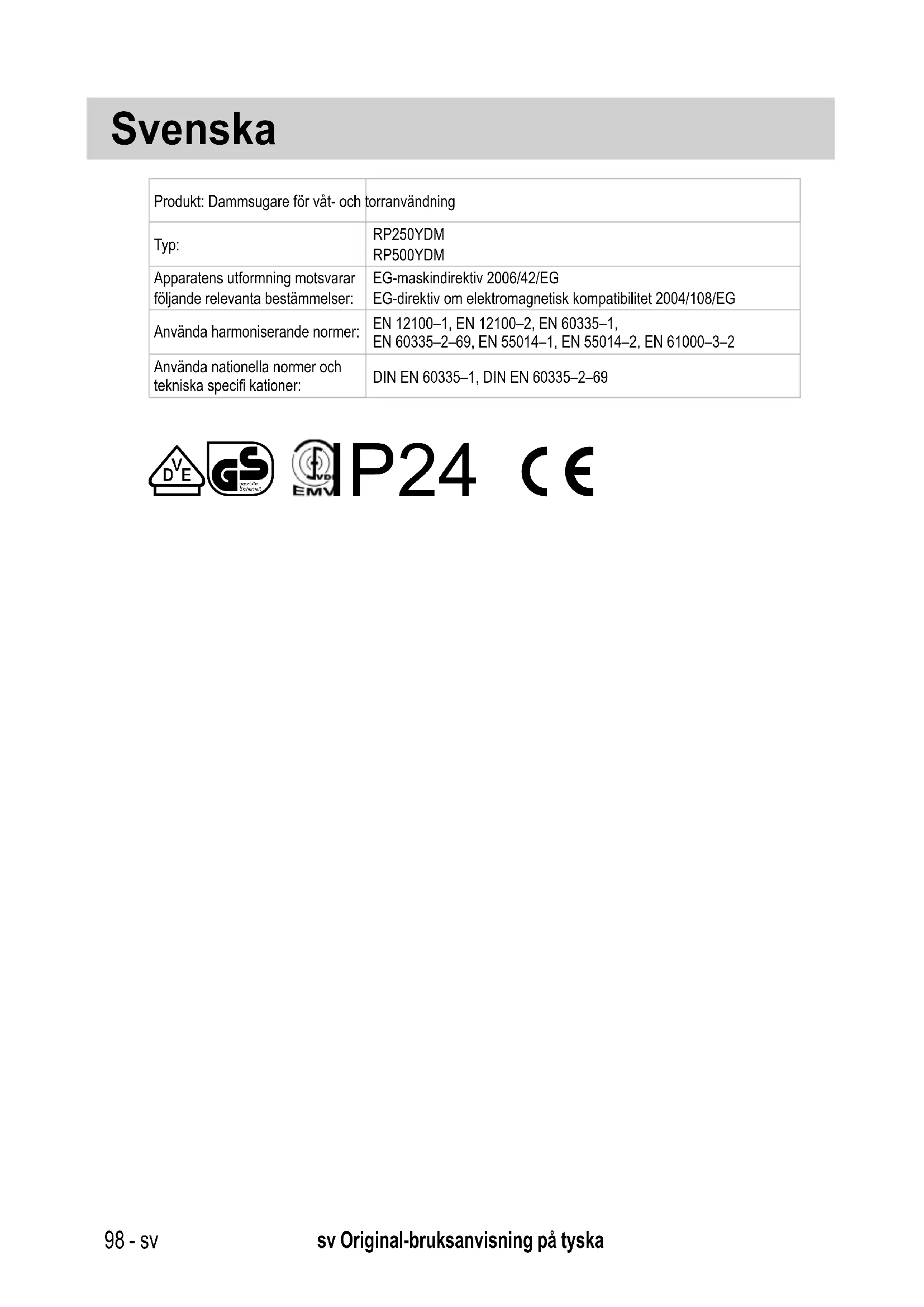

Vi förklarar på eget ansvar att denna industridammsugare, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
