| Tipo di prodotto | Aspiratore acqua e polvere |
| Marca | HiKOKI |
| Modello | RP250YDM |
| Alimentazione | 220-240 V, 50/60 Hz, 1200 W (nominale), 1400 W (max) |
| Dimensioni (L x P x A) | 45 x 39 x 53 cm |
| Peso | 11,0 kg |
| Capacità del serbatoio | 30 L (plastica) |
| Portata d'aria (al flessibile) | 151 m³/h |
| Depressione (al flessibile) | 235 hPa |
| Superficie del filtro | 8400 cm² |
| Livello sonoro | 69,5 dB (A) |
| Categoria di polveri | M (polveri pericolose ≥ 0,1 mg/m³) |
| Funzioni principali | Aspirazione di solidi e liquidi, pulizia automatica del filtro (modalità RA), presa per utensile elettrico con avviamento automatico, indicatore di livello di riempimento |
| Modalità di funzionamento | 0 (arresto), I (marcia senza vibrazione), A (marcia automatica), RA (marcia automatica + pulizia filtro) |
| Pulizia del filtro | Tramite vibrazione elettromagnetica, manuale (posizione R) o automatica (posizione RA) |
| Scarico del serbatoio | Con sacco filtro non tessuto o sacco PE di scarico e smaltimento (per categorie M e H) |
| Manutenzione consigliata | Pulire regolarmente i sensori di livello dell'acqua, sostituire i filtri intasati, utilizzare accessori originali |
| Sicurezza | Non aspirare sostanze infiammabili o esplosive, non utilizzare in atmosfera esplosiva, scollegare prima della manutenzione, utilizzare pezzi originali |
| Ricambi disponibili | Sacchi filtro non tessuto FBV35, cassette filtro FK 4300 (cellulosa), FKP 4300 (poliestere), FKP 4300 HEPA (H14), sacchi PE di scarico e smaltimento |
| Garanzia | Conforme alle normative statutarie/nazionali, non copre l'usura normale o l'uso improprio |
Domande frequenti - RP250YDM HiKOKI
Domande degli utenti su RP250YDM HiKOKI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Spray di vernice in formato PDF gratuitamente! Trova il tuo manuale RP250YDM - HiKOKI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RP250YDM del marchio HiKOKI.

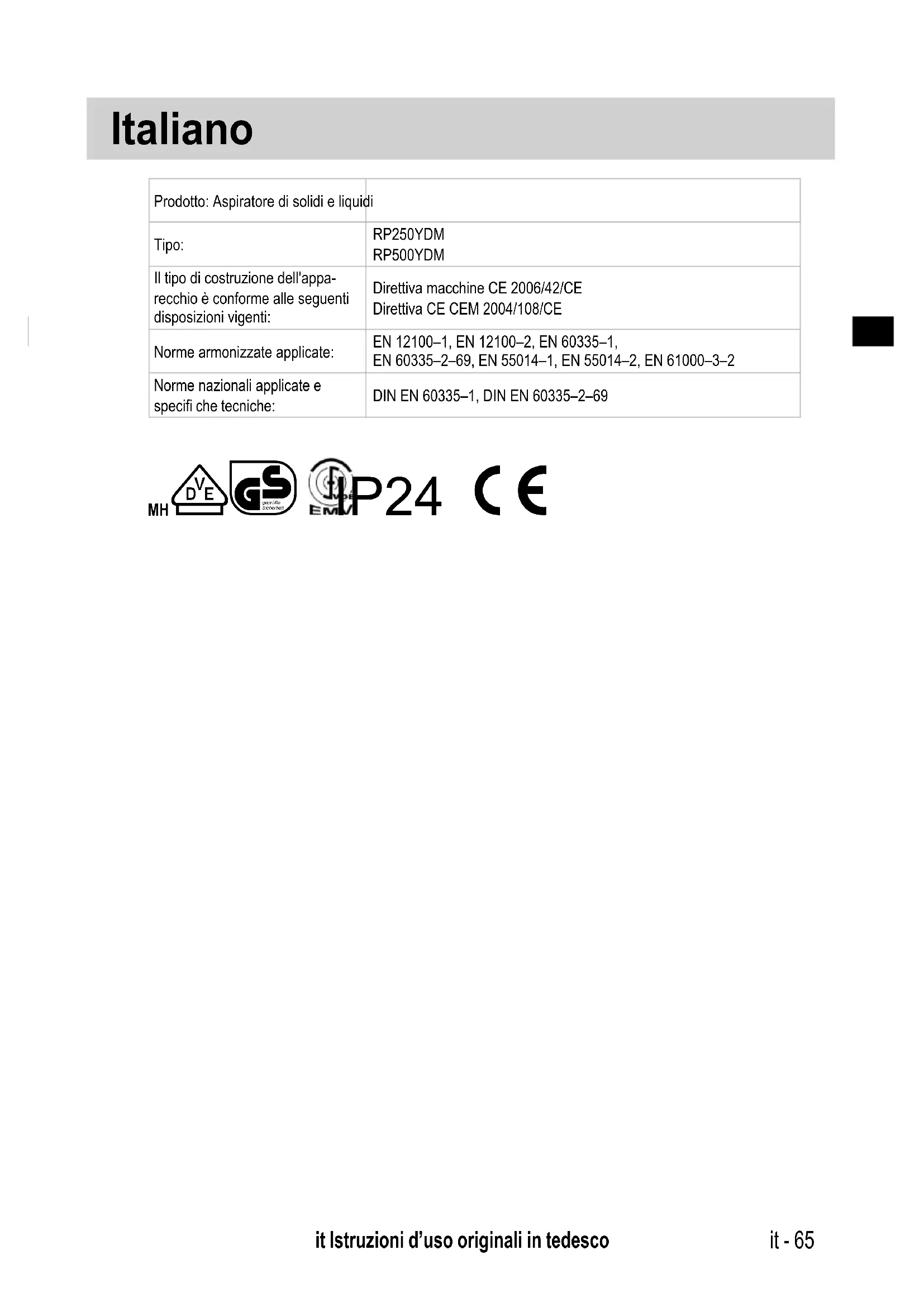

MANUALE UTENTE RP250YDM HiKOKI
| Prodotto: Aspiratore di solidi e liquidi | |
| Tipo: | RP250YDMRP500YDM |
| Il tipo di costruzione dell'appa-recchio è conforme alle seguenti disposizioni vigenti: | Direttiva macchine CE 2006/42/CEDirettiva CE CEM 2004/108/CE |
| Norme armonizzate applicate: | EN 12100–1, EN 12100–2, EN 60335–1,EN 60335–2–69, EN 55014–1, EN 55014–2, EN 61000–3–2 |
| Norme nazionali applicate e specifi che tecniche: | DIN EN 60335–1, DIN EN 60335–2–69 |
▶Pericolo di soffocamento
- Il materiale di imballaggio, come sacchetti di plastica, deve essere tenuto fuori dalla portata dei bambini.
▶Non salire mai o sedersi sull'aspiratore.
▶ Si richiede una particolare attenzione durante la pulizia di scale. Garantire condizioni di stabilità.
▶ Non fare passare, piegare o incastrare il cavo di alimentazione e il tubo flessibile di aspirazione su spigoli taglienti.
- Posizionare sempre il cavo di alimentazione e il tubo flessibile di aspirazione in modo che nessuno possa inciampare.
In caso di fuoriuscita di schiuma o di liquidi spegnere immediatamente l'aspiratore.
▶Mantenere sempre asciutto l'interno del coperchio.
▶ Non mettere in funzione l'aspiratore e gli accessori se:
- l'aspiratore presenta danni visibili (crepe/incrinature),
- il cavo di rete è difettoso oppure mostra screpolature o usura, - esiste il sospetto di difetto non visibile (dopo un urto).
▶ Evitare il contatto tra le spazzole elettriche rotanti e il cavo di rete.
⚠ PERICOLO!
▶ Non mettere in funzione l'aspiratore in ambienti potenzialmente esplosivi.
▶ L'aspiratore non può essere usato in presenza di gas e sostanze infiammabili.
⚠ PERICOLO!
▶ Non è ammesso aspirare solventi infiammabili o esplosivi, materiale imbevuto di solvente, polveri esplosive, liquidi come benzina, olio, alcol, diluenti o materiali con temperature superiori a 60 °C.
In caso contrario esiste il pericolo d'incendio e di esplosione!
PERICOLO!
▶ Per riparazioni rivolgersi esclusivamente a personale specializzato, come ad es. al servizio di assistenza. Utilizzare solo pezzi di ricambio originali.
- Un apparecchio non riparato a regola d'arte rappresenta un pericolo per l'utilizzatore.
PERICOLO!
- Utilizzare la presa sull'aspiratore solo per gli impieghi previsti nelle istruzioni d'uso.
In caso di uso non conforme alla destinazione di utilizzo, di utilizzo non appropriato oppure di riparazione non a regola d'arte, non viene assunta alcuna responsabilità per eventuali danni conseguenti.
▶Non utilizzare prolunghe danneggiate.
Se il cavo di alimentazione dell'aspiratore viene danneggiato, occorre sostituirlo con un'altro, disponibile presso il produttore o il servizio di assistenza.
▶ Per le spazzole elettriche, evitare il contatto tra le spazzole rotanti e il cavo di rete.
▶ La tensione indicata sulla targhetta deve corrispondere alla tensione di rete.
▶ Dopo l'uso e prima di procedere a qualsiasi intervento spegnere l'aspiratore e staccare la spina.
▶ Non staccare la spina tirando direttamente il cavo di alimentazione.
▶Non inserire mai o togliere la spina con le mani bagnate.
▶ L'erogazione di energia deve essere garantita tramite un dispositivo di sicurezza con intensità di corrente adeguata.
▶ In caso di pioggia o temporale non aprire mai l'aspiratore se all'aperto.
⚠ AVVERTENZA!
▶ Gli aspiratori della classe di aspirazione L sono adatti per l'aspirazione di polve-ri asciutte, non infiammabili e nocive alla salute aventi valori limiti di esposizione > 1mg/m³.
▶ Gli aspiratori di classe M sono adatti all'aspirazione/assorbimento di polveri asciutte non infiammabili, liquidi non infiammabili, polvere di legno e polveri nocive con AGW pari a ≥ 0,1 mg/m³.
▶ Gli aspiratori di classe H sono adatti all'aspirazione/assorbimento di polveri asciutte non infiammabili, particelle patogene e cancerogene, nonché liquidi non infiammabili, polvere di legno e polveri nocive con tutti i valori limite di esposizione professionale.
⚠ AVVERTENZA!
- Coloro (inclusi i bambini) che, come conseguenza delle proprie facoltà fisiche, sensoriali o intellettuali o a causa della propria inesperienza o non conoscenza, non sono in grado di utilizzare in sicurezza l'apparecchio, non devono farne uso senza la sorveglianza o la guida di una persona responsabile.
▶ Nel caso di bambini, anziani o invalidi è necessario prestare particolare attenzione.
▶ Non puntare la bocchetta di aspirazione, il flessibile o il tubo su persone o animali.
⚠ AVVERTENZA!
- Utilizzare solo le spazzole in dotazione con l'aspiratore o quelle indicate nelle istruzioni d'uso. L'impiego di un altro tipo di spazzole può pregiudicare la sicurezza.
- Pulire e disinfettare l'aspiratore subito dopo l'utilizzo per prevenire eventuali contaminazioni dovute a una mancata pulizia, in particolare se si utilizza l'apparecchio nel settore alimentare.
▶ Per la pulizia non usare idropulitrici a vapore o ad alta pressione. - Acidi, acetone e solventi possono corrodere i componenti dell'aspiratore.
▶ Non lasciare l'apparecchio incustodito. In caso di interruzione prolungata, staccare la spina.
▶ Non pulire le cartucce filtro con aria compressa. - Usate l'aspirapolvere adatto al lavoro da svolgere. Usate l'apparecchio solo per le applicazioni per cui è stato progettato e prodotto.
Prima della messa in funzione dell'aspiratore leggere attentamente queste istruzioni d'uso. Esse forniscono importanti indicazioni sull'utilizzo e la sicurezza nonché sulla manutenzione e la cura dell'apparecchio. Custodire con cura le istruzioni d'uso e consegnarle all'eventuale proprietario successivo.
Il produttore si riserva il diritto di apportare eventuali modifiche di progettazione e dotazione.
Come descritto in queste istruzioni d'uso, non è consentito eseguire altri interventi.
1 Prima dell'utilizzo
- Disimballare l'apparecchio e verificare la completezza dei componenti ed eventuali danni di trasporto.
- Prima dell'utilizzo fornire agli utilizzatori informazioni, istruzioni e un'eventuale formazione sull'utilizzo dell'aspiratore e delle sostanze da impiegare, compreso il metodo sicuro di rimozione del materiale raccolto.
2 Display ed elementi di comando
Selezionare le seguenti funzioni e impostazioni:
| 0 Aspiratore disinserito - Presa sotto tensione | ||
| I Aspiratore in funzione | - Presa sotto tensione- Funzione di vibrazione automatica OFF | |
| A | Stand-by per la modalità automatica di acceso/spento | - Si accende e si spegne l'aspiratore dell'utensile elettrico in uso |
| RA | Funzionamento standby | - Stand-by come “A” plus Pulizia filtro automatica. |
| Funzione di vibrazione automatica | - Tale pulizia filtro avviene automaticamente alla prossima interruzione, al raggiungimento del flusso di volume minimo impostato (posizione dell'interruttore RA/interruttore 2a). | |
| Indicazione del fl usso del volume | - A serbatoio pieno e/o in caso di intasamento nel tubo di aspirazione l'indicatore serbatoio si accende. Gli aspiratori di classe Me H prevedono anche un avviso acustico. | |
| Impostazione diametro tubo fl essibile di aspirazione | - Definire i valori massimi di depressione per il funzionamento di vibrazione automatica. | |
3 Messa in funzione
3.1 Accensione e spegnimento
In caso di spina inserita, la presa sull'aspiratore è indipendente dalla posizione dell'interruttore sempre sotto tensione.
⚠️ ATTENZIONE!
Durante il collegamento l'elettroutensile/l'utensile ad aria compressa deve essere disinserito
NOTA
Posizionando l'interruttore su >0< la presa sull'aspiratore può essere utilizzata come prolunga.
Valore di collegamento: aspiratore + apparecchio collegato max. 16 A.
▶ Inserire la spina nella presa di corrente
0 < Aspiratore disinserito
I < Aspiratore inserito senza funzionamento di vibrazione
A<Aspiratore in standby
Solo all'accensione dell'apparecchio, l'aspiratore si accende automaticamente.
Dopo lo spegnimento dell'apparecchio, l'aspiratore resta in funzione per circa 10 sec per evitare che residui di materiale rimosso restino depositati nel tubo.
R< Funzione di pulizia fi ltro
RA< Stand-by come >A< plus Pulizia fi Itro automatica.
- Aspiratore con posizione dell'interruttore su >0<.
▶ Dopo l'utilizzo staccare la spina.
Per custodire il flessibile dell'aspiratore inserirlo nel porta accessori* e fi ssarlo al pannello posteriore del serbatoio.
Le estremità del flessibile possono essere collegate in modo da evitare l'eventuale fuoriuscita di particelle di sporco residue.
⚠ ATTENZIONE!
Preselettore per segnale fl usso di volume minimo (segnale acustico e luminoso) in aspiratori di classe «M» e «H»
In modalità >A< e >RA< viene eseguita la seguente impostazione in funzione del diametro del tubo:
| Diametro interno tubo Posizione interruttori |
∅ 35 mm ∅
∅ 27 mm ∅
∅ 21 mm ∅
Non ha luogo alcuna regolazione del numero di giri. L'aspiratore funziona sempre alla massima velocità.
▷ Inserire la spina dell'aspiratore nella presa di corrente.
Impostare la modalità di funzionamento desiderata sull'interruttore.
L'aspiratore è pronto per l'uso.
Dopo la fase di aspirazione posizionare l'interruttore su «O». L'aspiratore è disinserito.
Staccare la spina dell'aspiratore dalla presa di corrente.
▶ Riavvolgere il cavo di rete.
Rimuovere l'elettroutensile/utensile ad aria compressa.
Per custodire il flessibile dell'aspiratore inserirlo nel porta accessori* e fi ssarlo al pannello posteriore del serbatoio.
Le estremità del flessibile possono essere collegate in modo da evitare l'eventuale fuoriuscita di particelle di sporco residue.
(* a seconda della variante di equipaggiamento)
4 Tipi di funzionamento
Nel caso di utilizzo del tubo con presa la potenza di aspirazione può essere adattata alla valvola dell'aria secondaria.
4.1 Aspirazione di solidi
Solo con filtro asciutto; l'aspiratore e gli accessori aspirano in modo che la polvere non rimanga attaccata o si incrosti.
Per aspirare fuliggine, cemento, gesso, farina o polveri simili, si consiglia di utilizzare un sacchetto filtrante in vello. Utilizzare sempre sacchetto filtrante in vello in combinazione con cartucce fi ltro pieghettato.
NOTA
Aspiratori di classe M, H e H amianto devono essere utilizzati preferibilmente per aspirare solidi.
4.2 Aspirazione di liquidi
⚠ AVVERTENZA!
In caso di fuoriuscita di schiuma o di liquidi spegnere immediatamente l'aspiratore.
Svuotare il serbatoio ed eventualmente la cartuccia filtro pieghettato.
NOTA
Pulire regolarmente i sensori del livello dell'acqua (1) e controllare eventuali segni di danneggiamento.
Aspirare senza sacchetto aspirante in vello.
Gli scomparti per filtri piegati sono adatti per l'aspirazione a umido. Il sensore interno spegne il motore in caso di contenitore pieno.
L'uso dell'aspiratore può essere pregiudicato in caso di contenitore pieno.
Svuotare l'aspiratore (vedere «6 Svuotamento del serbatoio»).
⚠ ATTENZIONE!
Se l'aspiratore è spento, la protezione anti-riavviamento continua ad essere attiva. Solo dopo lo spegnimento e la riaccensione l'aspiratore è di nuovo pronto per l'uso.
Prima di svuotare, estrarre innanzitutto il tubo flessibile di aspirazione dai liquidi.
Ad una potenza di aspirazione elevata e con una forma aerodinamica del serbatoio, dopo lo spegnimento può rifluire un po' d'acqua dal tubo.
Per la successiva aspirazione di solidi, utilizzare filtri asciutti.
NOTA
Se si alterna spesso tra aspirazione di solidi e di liquidi si raccomanda l'utilizzo di un filtro sostitutivo, preferibilmente una cartuccia fi Itro pieghettato in poliestere.
5 Pulizia fi Itro
Gli aspiratori sono dotati di un dispositivo elettromagnetico di pulizia filtro, che stacca dalla cartuccia del filtro pieghettato i residui di polvere aderitevi. Ciò garantisce un utilizzo ottimale del filtro pieghettato e prolunga i cicli operativi.
5.1 Pulizia manuale
Al più tardi all'accensione della spia di indicazione del flusso del volume ②c (segnalatore luminoso), all'emissione del segnale di allarme o se si nota una riduzione della potenza di aspirazione, va azionato il dispositivo vibratore (posizione dell'interruttore R o RA/interruttore ②a).
5.2 Pulizia automatica (vibrazione automatica)
Tale pulizia filtro avviene automaticamente alla prossima interruzione, al raggiungimento del flusso di volume minimo impostato (posizione dell'interruttore RA/interruttore ②a).
6 Svuotamento del serbatoio
NOTA
Ammesso solo in presenza di polveri con AGW > 1 mg/m³
Spegnere l'aspiratore, staccare la spina.
Aprire le chiusure.
Rimuovere il coperchio e il tubo flessibile di aspirazione dal serbatoio.
Inclinare il serbatoio.
6.1 Smaltimento dei sacchetti fi Itranti in vello
Staccare la spina.
▷ Serrare la mascherina.
Rimuovere il tubo flessibile di aspirazione, chiudere il bocchettone di aspirazione con il tappo*.
Aprire le chiusure laterali, rimuovere la parte superiore.
Tirare con cautela la flangia del bocchettone di aspirazione e chiudere la fl angia.
- Smaltire il materiale aspirato secondo le disposizioni di legge.
6.2 Smaltimento del sacchetto PE per svuotamento e smaltimento
- Sacchetto PE per svuotamento e smaltimento: Azionare l'aspiratore, scuotere le cartucce filtro pieghettato. Spegnere l'aspiratore.
▷ Serrare la mascherina.
Rimuovere il tubo flessibile di aspirazione, chiudere il bocchettone di aspirazione con il tappo*.
Aprire le chiusure laterali, rimuovere la parte superiore.
Prima di spegnere l'apparecchio, impostare la parte superiore su >I<, in modo da aspirare l'eventuale polvere in sospensione.
▶ Chiudere con cautela il sacchetto PE per svuotamento e smaltimento con il nastro di chiusura.
Tirare con cautela e chiudere la flangia del bocchettone di aspirazione
Estrarre il sacchetto PE per svuotamento e smaltimento con cautela dal serbatoio
- Smaltire il materiale aspirato secondo le disposizioni di legge.
6.3 Applicazione del sacchetto fi Itrante in vello.
NOTA
Utilizzare il sacchetto filtrante in vello solamente ai fini di un'aspirazione a secco.
6.3.1 RP500YDM
Spingere completamente la flangia oltre l'apertura di aspirazione.
NOTA

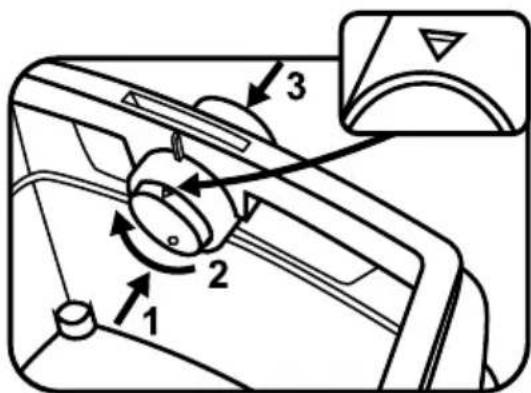

Utilizzo della valvola a maschio\*
Premere la valvola a maschio* dall'interno verso l'esterno, ruotare di 180° (vedere l'indicazione) e premere nuovamente dall'esterno verso l'interno mediante il bocchettone di aspirazione
- Posizionare verso l'alto la valvola a maschio* nell'apertura di aspirazione con indicazione ▲.
Posizionare la parte superiore sul serbatoio e serrare la chiusura laterale.
6.3.2 RP250YDM
Spingere completamente la flangia oltre l'apertura di aspirazione.
NOTA

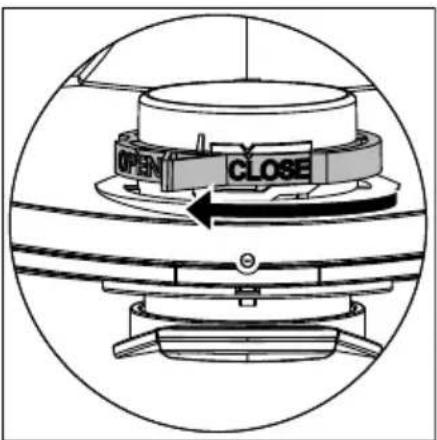

Azionamento del cursore rotante
▶ Ruotare il cursore rotante rosso presente all'interno per posizionare CLOSE (CHIUSO) all'arresto sul contrassegno ▲
Posizionare la parte superiore sul serbatoio e serrare la chiusura laterale.
(* a seconda della variante di equipaggiamento)
6.4 Inserimento del sacchetto PE per svuotamento e smaltimento\*
NOTA
Solo l'aspiratore di classe M e H con serbatoio speciale e valvola a maschio nell'apertura di aspirazione dei modelli RP250YDM e RP500YDM sono adatti all'utilizzo di sacchetti PE per svuotamento e smaltimento.
6.4.1 RP500YDM
NOTA
Utilizzo della valvola a maschio\*
Premere la valvola a maschio* dall'interno verso l'esterno, ruotare di 180° (vedere l'indicazione) e premere nuovamente dall'esterno verso l'interno mediante il bocchettone di aspirazione
- Posizionare verso l'alto la valvola a maschio* nell'apertura di aspirazione con indicazione ●.
Spingere completamente la flangia oltre il bocchettone di aspirazione, posizionare l'apertura del sacchetto sul bordo del serbatoio.
Posizionare la parte superiore sul serbatoio e serrare la chiusura laterale.
6.4.2 RP250YDM
NOTA
Azionamento del cursore rotante
▶ Ruotare il cursore rotante rosso presente all'interno per posizionare OPEN (APERTO) all'arresto sul contrassegno ▲.
Spingere completamente la flangia oltre il bocchettone di aspirazione, posizionare l'apertura del sacchetto sul bordo del serbatoio.
(* a seconda della variante di equipaggiamento)
7 Sostituzione del fi Itro
7.1 Sostituire il fi Itro pieghettato
- Scuotere le cartucce filtro pieghettato prima di sostituire il filtro.
- Con una moneta o un oggetto simile ruotare la chiusura sul blocco di 90° in senso antiorario e premerlo verso il basso.
Aprire la copertura
▶ Chiudere immediatamente le cartucce filtro estratte in un sacchetto di plastica resistente alla polvere e smaltire secondo le disposizioni vigenti.
▷ Inserire nuove cartucce filtro pieghettato.
▶ Sollevare la staffa di bloccaggio, abbassare la copertura e bloccare mediante una leggera pressione.
8 Sostituzione del fi Itro di protezione motore
NOTA
Se il filtro di protezione motore dovesse essere sporco, è una chiara indicazione di una cartuccia fi ltro difettosa.
▷ Sostituire le cartucce filtro pieghettato.
Sostituire il filtro di protezione del motore o sciacquarlo sotto acqua corrente, asciugarlo e riposizionarlo.
9 Trasporto
▷ Inserire il tappo* dell'aspiratore nell'apertura di aspirazione.
La testa del motore deve essere collegata in maniera sicura al serbatoio (serrare le chiusure).
▷ Inserire gli accessori in un sacchetto di plastica adeguato, chiudere il sacchetto e riporlo nel porta utensili.
Collegare le due estremità del tubo flessibile di aspirazione.
Posizionare il tubo intorno all'aspiratore e stringere sull'impu-gnatura.
10 Assistenza
NOTA
Prima di procedere a qualsiasi intervento spegnere l'aspiratore e staccare la spina.
Per la manutenzione da parte dell'utilizzatore l'aspiratore
- deve essere smontato,
- pulito e
- sottoposto a manutenzione,
nella misura in cui è fattibile, senza provocare un pericolo per il personale di manutenzione o terzi.
Misure precauzionali
Misure precauzionali adeguate prevedono
- pulizia prima dello smontaggio,
- attenzione per lo sfiato forzato filtrato, in cui viene smontato l'aspiratore,
- pulizia della zona di manutenzione e
- equipaggiamento di protezione personale adeguato.
Misure precauzionali per aspiratori di classe H e M
L'esterno dell'aspiratore deve essere pulito con aspirazione della polvere ed asciugato perfettamente o trattato con sigillante prima di essere portato fuori da una zona pericolosa. Tutte le parti dell'apparecchio devono essere considerate sporche quando tolte dalla zona pericolosa, e devono essere eseguite azioni appropriate per prevenire la dispersione della polvere.
Elementi sporchi
Durante le operazioni di manutenzione o riparazione tutti gli elementi sporchi che non possono essere puliti bene devono essere eliminati. Tali elementi devono essere smaltiti in sacchetti a tenuta conformemente ai regolamenti vigenti in accordo con le disposizioni locali per lo smaltimento di tali materiali.
Verifi ca del funzionamento dell'aspiratore
OSSERVAZIONE: In caso di aspiratori di classe H il funzionamento deve essere verifi cato almeno una volta all'anno.
L'ambiente deve presentare un tasso di riciclo di aria L sufficiente, qualora l'aria aspirata torni nell'ambiente stesso. Per ulteriori informazioni consultare le disposizioni nazionali.
Se pur aumentando la pulizia delle cartucce filtro pieghettato la potenza dell'aspiratore diminuisce (presupponendo che il serbatoio sia vuoto e sia stato sostituito il Sacchetto filtrante in vello), sostitui-re le cartucce fi Itro di carta.
10.1 Pulizia
NOTA
Acidi, acetone e solventi possono corrodere i componenti dell'aspiratore.
▶ Pulire serbatoio e accessori con acqua.
Lavare la parte superiore con un panno umido.
▷ Lasciare asciugare serbatoio e accessori.
10.2 Riparazione
⚠ PERICOLO!
- Un aspiratore non riparato a regola d'arte rappresenta un pericolo per l'utilizzatore.
▶ Per riparazioni rivolgersi esclusivamente a personale specializzato, ad e s. al servizio di assistenza. Utilizzare solo pezzi di ricambio originali.
11 Interventi personali in caso di problemi
| NOTA | ||
| Anomalie di funzionamento non sono sempre riconducibili a difetti dell'aspiratore. | ||
| Problema Possibile causa Soluzione | ||
| Potenza di aspirazione diminuita Filtro sporco Pulire. | ||
| Sacchetto fi ltrante in vello pieno. Sostituire. | ||
| Serbatoio pieno Svuotare. | ||
| Ugello, tubi o fl essibili ostruiti Pulire. | ||
| L'aspiratore non si mette in funzione Spina di rete nella presa di corrente? | ||
| All'accensione dell'apparecchio in modalità >RA< l'aspiratore non si mette in funzione | Spina di rete dell'apparecchio nella presa dell'apparecchio? | Inserire la spina di rete nella presa dell'aspiratore |
| Elettrovalvola del sistema di accensione automatica a pressione* pulita? | Sciacquare con alcol il sistema di accensione automatica a pressione* | |
| Il sacchetto PE per svuotamento e smaltimento aderisce al fi ltro in fase di aspirazione | Posizione errata valvola a maschio Impostare la valvola a maschio sulla posizione ● o su OPEN (vedere «6.4 Inserimento del sacchetto PE per svuotamento e smaltimento»). | |
| Aspiratore della classe M o H: Polvere nel contenitore in caso di fi ltro in vello applicato. | Posizione errata valvola a maschio Impostare la valvola a maschio sulla posizione ▲ o su CLOSE (vedere «6.3 Applicazione del sacchetto fi ltrante in vello.»). | |
Non eseguire nessun altro intervento e contattare il servizio di assistenza.
12 Accessori originali
| NOTA | ||
| Utilizzare accessori originali. | ||
| Denominazione articolo Particolarità/materiale Grandezza | ordine (1 set) | |
| Sacchetto filtrante in vello FBV35 | per serbatoio in plastica 30-l, IFA classe Momologato | 5 pezzi |
| Cartuccia filtro FK 4300 | materiale in cellulosa, IFA classe Momologato | 2 pezzi |
| Cartuccia filtro FKP 4300 | materiale poliestere, IFA classe Momologato | 2 pezzi |
| Cartuccia filtro FKP 4300 HEPA (H14) | Cartuccia filtro a 3 strati, IFA classe H omologato | 2 pezzi |
| Sacchetto PE per svuotamento e smaltimento | solo per aspiratore RP della classe M e H | 5 pezzi |
13 Dati tecnici
| RP250YDM RP500YDM | |||
| Tensione | V ~ 220–240 220–240 | ||
| Frequenza | Hz 50/60 50/60 | ||
| Potenza nominale | W 1200 1200 | ||
| Potenza max. | W 1400 1400 | ||
| Flusso aria* | m3/h 151 151 | ||
| Flusso aria** m3/h 263 263 | |||
| Depressione* | hPa 235 235 | ||
| Depressione** hPa 270 270 | |||
| Pressione acustica | dB (A) 69,5 69,5 | ||
| L x L x A | cm | 45 x 39 x 53 | 59,5 x 46,5 x 96 |
| Peso | kg | 11,0 16,0 | |
| Superficie del filtro | cm2 | 8400 8400 | |
* sul tubo, ** alla ventola
Cavo di alimentazione per aspiratori con presa di corrente: H07RN-F 3G 1,5
14 Controlli e omologazioni
Eseguire verifiche elettroniche secondo le disposizioni in materia di tutela dell'ambiente (BGV A3) e secondo la norma DIN VDE 0701 parte 1 e parte 3. In conformità alla norma DIN VDE 0702 queste verifiche sono necessarie a intervalli regolari dopo un'eventuale modifica o riparazione. Gli aspiratori sono controllati correttamente secondo la direttiva IEC/EN 60335-2-69.
NOTA
Apparecchi obsoleti contengono materiali preziosi adatti alla rigenerazione. Non smaltire l'aspiratore insieme ai rifiuti normali, ma usufruire di sistemi di smaltimento adeguati, come ad es . il punto di smaltimento comunale.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.
Nederlands
Usisivači uspješno su ispitani prema IEC/EN 60335-2-69.
UPUTA
Stari uređaji sadržavaju vrijedan materijal koji je prikladan za ponovnu preradbu. Usisivač nemojte stavljati u normalan kućni otpad, već ga stručno uklonite u za to namijenjene sustave, na primjer preko komunalnog otpada.
JAMSTVO
Gli aspiratori della classe di aspirazione L sono adatti per l'aspirazione di polveri asciutte, non infiammabili e nocive alla salute aventi valori limiti di esposizione > 1 mg/m³.
Gli aspiratori di classe M sono adatti all'aspirazione/assorbimento di polveri asciutte non infiammabili, liquidi non infiammabili, polvere di legno e polveri nocive con AGW pari a ≥ 0,1 mg/m³.
