РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RP250YDM HiKOKI

Тапа ⑭ Филтърна торба от кече

②a Въртящ се ключ ⑤ Затвор ⑩ колела ⑯ окачване за телена

контакт за електроуред ⑥ съединителен кабел ⑪ направляващи ролки ⑰ Желязна дръжка *

Индикатор за напълване

ПРЕДУПРЕЖДЕНИЕ За машината са използвани следните символи. Уверете се, че разбирате значението им, преди употреба. За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Неспазването на предупрежденията и инструкциите може да доведе до електрически удар, пожар и/или сериозни наранявания. Само за страни от ЕС Не изхвърляйте електрически инструменти заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическо и електронно оборудване и нейното приложение съгласно националното законодателство електрически инструменти, излизащи от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране. 000BookRP250YDM.indb9000BookRP250YDM.indb9 2019/10/266:35:222019/10/266:35:2210 - de de Original-Bedienungsanleitung Erzeugnis: Sauger für Nass- und Trockeneinsatz Typ: RP250YDMRP500YDMDie Bauart der Geräte entspricht folgenden einschlägigen Bestimmungen:EG-Maschinenrichtlinie 2006/42/EGEG-Richtlinie EMV 2004/108/EGAngewendete harmonisierte Normen:EN 12100–1, EN 12100–2, EN 60335–1, EN 60335–2–69, EN 55014–1, EN 55014–2, EN 61000–3–2Angewendete nationale Normen und technische Spezifi kationen:DIN EN 60335–1, DIN EN 60335–2–69

l ОПАСНОСТ! ▶Опасност от задушаване ● Опаковъчния материал и найлоновите торбички да се пазят от деца. ▶Никога не се качвайте и не сядайте върху прахосмукачката. ▶При почистване на стълбища се изисква особено внимание. Следете за стабилна опора на уреда. ▶Не опъвайте съединителния кабел и смукателния маркуч над остри

не ги прегъвайте или притискайте. ▶Разполагайте кабела и маркуча винаги така, че никой да не може да се спъне в тях. ▶При изпускане на пяна или течност веднага изключете прахосмукачката. ▶Поддържайте вътрешната страна на капака винаги суха. ▶Не използвайте прахосмукачката и принадлежностите, ако: ● по прахосмукачката има видими повреди (пукнатини/счупвания), ● захранващият кабел е повреден, напукан или остарял, ● имате съмнения за скрит дефект (след събаряне/падане). ▶Въртящите се електрочетки не трябва да влизат в досег със захранващия

l ОПАСНОСТ! ▶Прахосмукачката не трябва да се използва в помещения с опасност от

▶Уредът трябва да се държи далече от възпламеними газове и вещества. l ОПАСНОСТ! ▶Да не се всмукват горими или експлозивни разтворители, напоени с разтворители материали, взривоопасни прахове, течности като бензин, масло, алкохол, разредител или материали, които са по-горещи от 60 °C. ▷В противен случай съществува опасност от експлозия и пожар! l ОПАСНОСТ! ▶Ремонти трябва да се извършват само от специалисти, напр. от обслужващия сервиз. Използвайте само оригинални резервни части. ▶Непрофесионално ремонтираните уреди представляват опасност за потребителя. 000BookRP250YDM.indb231000BookRP250YDM.indb231 2019/10/266:36:172019/10/266:36:17232 - bg l ОПАСНОСТ! ▶Използвайте контакта на прахосмукачката само за определените в упътването за експлоатация цели. ▶Производителят не поема гаранция за повреди при употреба за други цели, нецелесъобразно обслужване или непрофесионален ремонт. ▶Не използвайте повредени кабелни удължители. ▶Ако кабелът на прахосмукачката се повреди, той трябва да се замени със специален такъв , който се доставя от производителя или обслужващия

▶При електрочетки въртящите се четки не трябва да влизат в досег със захранващия кабел. ▶Напрежението, посочено върху типовата табела, трябва да съответства на мрежовото напрежение. ▶Изключвайте уреда и щепсела от електрическия контакт след употреба и преди всяко техническо обслужване. ▶Не дърпайте кабела, а само щепсела. ▶Никога не включвайте или изключвайте щепсела с мокри ръце. ▶Електрозахранването трябва да е защитено с предпазител с подходящ

▶Никога не отваряйте прахосмукачката на открито по време на дъжд или

l ПРЕДУПРЕЖДЕНИЕ! ▶Прахосмукачки клас L са подходящи за всмукване/изсмукване на сухи, негорими, опасни за здравето видове прах с гранични стойности на работното място > 1 mg/m³. ▶Прахосмукачки клас M са подходящи за всмукване/изсмукване на сухи, негорими прахове, негорими течности, дървесен прах и опасни прахове с максимален обем на вдишване ≥ 0,1 mg/m³. 000BookRP250YDM.indb232000BookRP250YDM.indb232 2019/10/266:36:172019/10/266:36:17bg - 233

▶Прахосмукачки клас Н са подходящи за всмукване/изсмукване на сухи, не- горими прахове, канцерогенни и патогенни частици, както и не-запалими течности, дървени прах и прах опасни за здравето, с всички гранични стойности на професионална експозиция. l ПРЕДУПРЕЖДЕНИЕ! ▶Лица (включително деца), които поради своите физически, сетивни или психични способности или поради своята неопитност или незнание не са в състояние да използват прахосмукачката по безопасен начин, не би трябвало да използват тази прахосмукачка без надзора или инструкцията на отговорно лице. ▶При деца, възрастни хора или хора с увреждания се изисква особено голяма предпазливост. ▶Не насочвайте накрайника, маркуча или тръбата към хора или животни. l ПРЕДУПРЕЖДЕНИЕ! ▶Използвайте само четките, доставени с прахосмукачката или определени в упътването за експлоатация. Употребата на други четки може да навреди на безопасността. ▶Почиствайте и дезинфекцирайте прахосмукачката веднага след употреба, за да предотвратите микробно замърсяване поради продължително непочистване, специално при употреба в хранително-преработвателни предприятия. ▶За почистване не използвайте пароструйни уреди или машини за почистване под високо налягане. ▶Киселини, ацетон и разтворители могат да предизвикат разяждане на частите на прахосмукачката. ▶Не оставяйте уреда без надзор. При по-продължително прекъсване на работа изключвайте щепсела. ▶Не почиствайте филтърните касети с въздух под налягане. ▶Използвайте подходяща за работата прахосмукачка. Използвайте уреда само за посочените цели. 000BookRP250YDM.indb233000BookRP250YDM.indb233 2019/10/266:36:172019/10/266:36:17234 - bg Преди да използвате прахосмукачката, прочетете внимателно упътването за експлоатация. В него са дадени важни указания за обслужване, безопасност и поддръжка. Съхранявайте упътването за експлоатация грижливо и при продажба го предайте на новия собственик. Производителят си запазва правото за изменения в конструкцията и оборудването. Не извършвайте други дейности освен описаните в настоящото упътване за експлоатация. 1 Преди употреба ▶ При разопаковане проверете дали всичко е налице и за наличие на повреди при транспорта. ▶ Преди употреба на потребителите трябва да бъдат дадени информация, инструкции и обучение за употребата на прахосмукачката и веществата, за които ще бъде използвана, включително за безопасното отстраняване на всмукания материал. 2 Индикаторни и обслужващи елементи Изберете следните функции и настройки: 0 Изключена прахосмукачка - Контакт под нарежение I Прахосмукачката работи - Контакт под нарежение - Функция за автоматично самопочистване на филтрите изключена

Режим на готовност за автоматиката за ВКЛ/ИЗКЛ - Смукачката се включва и изключва от електрическия инструмент. RA Режим на готовност - Режим на готовност като “А” плюс автоматично почистване на филтъра.

за автоматично самопочистване на филтрите - Това почистване на филтъра се извършва автоматично при достигане на настроения минимален обемен поток през следващата работна пауза (положение на превключвателя RA/превключвател ②a). Индикатор за обемния поток - Индикаторът светва при пълен резервоар и/или запушване на маркуча. При прахосмукачки от клас M и H се прозвучава допълнително звуков сигнал. Настройване диаметъра на смукателния маркуч - Определете максималните стойности на понижено напрежение за автоматичното самопочистване. 000BookRP250YDM.indb234000BookRP250YDM.indb234 2019/10/266:36:182019/10/266:36:18bg - 235

3.1 Включване и изключване

При включен щепсел контактът на прахосмукачката е винаги под напрежение, независимо от позицията на включвателя. l ВНИМАНИЕ! При свързването електроинструментът или пневматичния инструмент трябва да е изключен.

При позиция на включвателя >0< контактът на прахосмукачката може да бъде използван като удължителен

l Мощност за присъединяване: Прахосмукачка + свързан уред макс. 16 A. ▶ Пъхнете щепсела в контакта > 0 < Изключена прахосмукачка > I < Прахосмукачката е включена без функцията за самопочистване >A< Прахосмукачката е в режим на готовност Прахосмукачката ще се включи автоматично с включване на уреда. След изключване на уреда прахосмукачката продължава да работи за около 10 секунди, по този начин се предотвратява оставането на остатъци в

>R< Функция за почистване на филтъра >RA< Режим на готовност като >A< плюс автоматично почистване на филтъра. ▶ Поставете включвателя на прахосмукачката в позиция >0<. ▶ След като приключите извадете щепсела. ▶ За съхраняване на смукателната тръба я фиксирайте в предвидената кутия за принадлежности* към задната стена на резервоара. ▶ Краищата на маркуча могат да се пъхнат един в друг

не излизат мръсни частици. l ВНИМАНИЕ! Ключ за предварителен избор на сигнал за минимален обемен ток (звуков и светлинен) при прахосмукачки от клас „М“ и клас „Н“. В режим >A< и >RA< се прави следната настройка в зависимост от диаметъра на смукателния маркуч: Вътрешен диаметър на маркуча Позиция на включвателя 35 mm

Не се извършва регулиране на оборотите. Прахосмукачката работи винаги на максимални обороти. ▷ Пъхнете щепсела на прахосмукачката в електрическия

▷ Настройте желания режим на работа на ключа. ↳ Прахосмукачката е готова за работа. ▷ След употреба поставете включвателя в положение „O“. ↳ Прахосмукачката е изключена. ▷ Извадете щепсела на прахосмукачката от контакта. ▷ Приберете мрежовия кабел. ▷ Отстранете електроинструмента/пневматичния инструмент. ▷ За съхраняване на смукателната тръба я фиксирайте в предвидената кутия за принадлежности* към задната стена на резервоара. ▷ Краищата на маркуча могат да се пъхнат един в друг, за да не излизат мръсни частици. (* според варианта на оборудване) 4 Видове режими на работа При използване на дръжката с шибъра за допълнителен въздух можете да настройвате всмукателната мощност.

Изсмуквайте само със сух филтър, прахосмукачка и принадлежности, за да избегнете залепване и натрупване на

При изсмукване на сажди, цимент, гипс, брашно или подобни прахове препоръчваме употребата на Филтърна торба от кече. Поставяйте Филтърна торба от кече винаги заедно с касетите с нагънат филтър.

Прахосмукачки клас М, Н и Н-Аsbest са се използват предимно за сухо изсмукване.

4.2 Мокро изсмукване

l ПРЕДУПРЕЖДЕНИЕ! При изпускане на пяна или течност веднага изключете прахосмукачката. ▷ Изпразнете резервоара и евентуално касетите с нагънат

Почиствайте редовно сензорите за нивото на водата (1) и ги проверявайте за повреждания. ▷ Изсмукване без филтърна торба от кече. Нагънатите филтърни касети са подходящи за мокро изсмукване. Вграденият сензор изключва двигателя при пълен контейнер. Напълненият контейнер може да наруши функцията на прахосмукачката. ▷ Изпразване на прахосмукачката (виж „6 Изпразване на резервоара“). 000BookRP250YDM.indb235000BookRP250YDM.indb235 2019/10/266:36:182019/10/266:36:18236 - bg l ВНИМАНИЕ! Ако прахосмукачката не се изключи, защитата от повторно пускане продължава да действа. Прахосмукачката е готова за работа едва след като бъде изключена и включена

▷ Преди изпразването най-напред извадете смукателния маркуч от течността. ▷ При висока всмукателна мощност и обтекаема форма на резервоара е възможно след изключване от маркуча

изтече малко вода. ▷ При последващо сухо изсмукване поставете сухи филтри.

При често редуване на сухо и мокро изсмукване препоръчваме употребата на втори комплект филтри, за предпочитане касети с полиестерни нагънати филтри. 5 Почистване на филтъра Смукачките са оборудвани с електромагнитно почистване на филтъра, с което полепналият прах може да се изтръска от патроните с нагънат филтър.

5.1 Ръчно почистване

Най-късно при светване на индикацията за обемния поток ②c (предупредителна лампа), или при прозвучаване на предупредителен сигнал, или при намаляваща смукателна мощност трябва да се задейства изтръскването (положение на превключвателя R или RA/превключвател ②a.

5.2 Автоматично почистване (автоматично

изтръскване) Това почистване на филтъра се извършва автоматично при достигане на настроения минимален обемен поток през следващата работна пауза (положение на превключвателя RA/ превключвател ②a). 6 Изпразване на резервоара

Допуска се само при прахове с максимален обем на вдишване > 1 mg/m³ Изключете прахосмукачката, извадете щепсела от контакта. ▷ Отворете затворите. ▷ Отстранете капака и маркуча от резервоара. ▷ Изсипете резервоара.

6.1 Изхвърляне на филтърните торби от кече

▷ Извадете щепсела. ▷ Поставете предпазна маска на устата си. ▷ Отстранете маркуча, затворете всмукващия щуцер с тапа*. ▷ Отворете страничните затвори, свалете горната част. ▷ Внимателно извадете фланеца от всмукващия щуцер и затворете фланеца. ▷ Изхвърлете изсмукания материал съобразно законовите изисквания.

6.2 Изхвърляне на полиетиленовата торбичка

▷ Полиетиленова торбичка за изпразване и изхвърляне: Включете прахосмукачката, изтръскайте филтърните касети. Изключете прахосмукачката. ▷ Поставете предпазна маска на устата си. ▷ Отстранете маркуча, затворете всмукващия щуцер с тапа*. ▷ Отворете страничните затвори, свалете горната част. Преди да свалите горната част, включете на позиция >I<, за да може да бъде изсмукан евентуално наличния остатъчен суспендиран прах. ▷ Внимателно затворете полиетиленовата торбичка с приложената затваряща лента. ▷ Внимателно извадете фланеца от всмукващия щуцер и го

▷ Внимателно извадете полиетиленовата торбичка от резервоара. ▷ Изхвърлете изсмукания материал съобразно законовите изисквания.

6.3 Поставяне на филтърните торби от кече

Използвайте филтърните торби от кече само за сухо изсмукване.

▷ Избутайте фланеца напълно през всмукващия отвор.

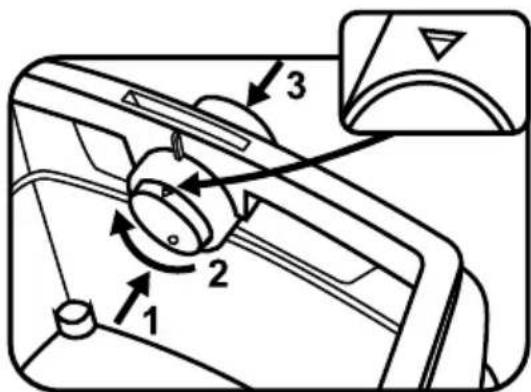

Обслужване на въртящия се шибър* ▶ Натиснете въртящия шибър* навън, завъртете на 180° (виж маркировката) и отвън отново го натиснете навътре през всмукващия щуцер. ▶ Поставете въртящия шибър* във всмукващия отвор с маркировката ▲ нагоре. ▷ Поставете горната част върху резервоара и затворете страничните затвори. 000BookRP250YDM.indb236000BookRP250YDM.indb236 2019/10/266:36:182019/10/266:36:18bg - 237

▷ Избутайте фланеца напълно през всмукващия отвор.

Operating the rotary slide ▷ Завъртете червения въртящ се плъзгач навътре до позиция CLOSE (ЗАТВОРЕНО) до стопа на маркера ▲. ▷ Поставете горната част върху резервоара и затворете страничните затвори. (* според варианта на оборудване)

6.4 Поставяне на полиетиленова торбичка за

изпразване и изхвърляне

Само прахосмукачките от клас M и H със специален резервоар и въртящ се шибър във всмукващия отвор - модели RP250YDM i RP500YDM са подходящи за употреба на полиетиленови торбички.

Обслужване на въртящия се шибър* ▶ Натиснете въртящия шибър* навън, завъртете на 180° (виж маркировката) и отвън отново го натиснете навътре през всмукващия щуцер. ▶ Поставете въртящия шибър* във всмукващия отвор с маркировката ● нагоре. ▷ Избутайте фланеца напълно през всмукващия отвор, поставете горния отвор на торбата над ръба на резервоара. ▷ Поставете горната част върху резервоара и затворете страничните затвори.

Работа с въртящия се плъзгач ▷ Завъртете червения въртящ се плъзгач навътре в положение OPEN (ОТВОРЕНО) до стопа на маркера ▲. ▷ Избутайте фланеца напълно през всмукващия отвор, поставете горния отвор на торбата над ръба на резервоара. ▷ Поставете горната част върху резервоара и затворете страничните затвори. (* според варианта на оборудване) 7 Смяна на филтрите

7.1 Смяна на нагънатите филтри

▷ Преди да смените филтрите изтръскайте филтърните

▷ С монета или друг подобен предмет завъртете затвора на ключалката на 90° по посока обратно на часовниковата стрелка и натиснете ключалката назад. ▷ Отворете капака ▷ Веднага затворете извадените филтърни касети в прахонепропусклива синтетична торбичка и ги изхвърлете съобразно предписанията. ▷ Поставете нови филтърни касети. ▷ Повдигнете фиксиращата скоба и затворете капака с лек

000BookRP250YDM.indb237000BookRP250YDM.indb237 2019/10/266:36:192019/10/266:36:19238 - bg 8 Смяна на предпазния филтър на двигателя

Ако предпазният филтър на двигателя е замърсен, това е признак за неизправни филтърни касети. ▷ Сменете филтърните касети. ▷ Сменете предпазния филтър на двигателя или съответно го изплакнете под течаща вода, изсушете и поставете отново. 9 Транспорт ▷ Поставете затварящата тапа* на прахосмукачката във всмукващия отвор. ▷ Главата на двигателя трябва да е свързана сигурно с резервоара (затворете затворите). ▷ Пъхнете принадлежностите в подходяща синтетична торба и я затворете, съответно я пъхнете в кутията за инструменти. ▷ Пъхнете краищата на смукателния маркуч един в друг. ▷ Навийте маркуча около прахосмукачката и го притиснете с

10 Техническо обслужване

Преди всяко техническо обслужване изключете прахосмукачката и извадете щепсела от контакта. За техническо обслужване от потребителя прахосмукачката - се разглобява, - почиства и - обслужва, доколкото това е възможно без да представлява опасност за обслужващия персонал и други хора. Предпазни мерки Подходящите предпазни мерки включват - почистване преди демонтаж, - предварителна мярка за местна принудителна филтърна вентилация, върху която да се демонтира прахосмукачката, - почистване на съответната част, изискваща техническо

- подходяща лична предпазна екипировка. Предпазни мерки при прахосмукачки от клас Н и М Преди изваждане от опасната зона, външната част на прахосмукачката трябва да се почисти с изсмукване на праха и избърсване или да се третира с изолационни материали. Когато

извадят от опасната зона, всички части на прахосмукачката трябва да се считат за замърсени и следва да се вземат подходящи мерки, за да се избегне разпространяване на праха. Замърсени предмети При провеждане на техническа поддръжка или ремонт всички замърсени предмети, които не могат да бъдат почистени задоволително, следва да се изхвърлят. Такива предмети трябва да се ихвърлят в непропускливи торби в съответствие с валидните предписания за отстраняване на такива отпадъци. Тестване на ефективността на прахосмукачката ЗАБЕЛЕЖКА: При прахосмукачки от клас H следва допълнително поне веднъж в годината да се проверява ефективността на прахосмукачката. В помещението трябва да има достатъчен въздухообмен L, ако изходящият въздух се връща в помещението . Още указания ще намерите във Вашите национални разпоредби. Ако всмукателната мощност на прахосмукачката спада и не се повишава дори при почистване на филтърните касети (при условие, че резервоарът е изпразнен и е подменена Филтърна торба от кече), тогава е необходимо да се сменят филтърните

Киселини, ацетон и разтворители могат да предизвикат разяждане на частите на прахосмукачката. ▷ Почистете резервоара и принадлежностите с вода. ▷ Горната част се забърсва с влажна кърпа. ▷ Оставете резервоара и принадлежностите да изсъхнат.

l ОПАСНОСТ! ▶ Непрофесионално ремонтираните прахосмукачки представляват опасност за потребителя. ▶ Ремонти трябва да се извършват само от специалисти, напр. от обслужващия сервиз. Използвайте само оригинални резервни части. 000BookRP250YDM.indb238000BookRP250YDM.indb238 2019/10/266:36:202019/10/266:36:20bg - 239

Функционалните неизправности невинаги се дължат на дефекти на прахосмукачката. Повреда Възможна причина Отстраняване Отслабване на всмукателната

замърсен филтър Почистване. Филтърната торба от кече е пълна Смяна. Пълен резервоар Изпразване. Запушване на накрайник, тръби или

Почистване. Прахосмукачката не започва да

Включен ли е щепселът? Има ли напрежение в мрежата? В ред ли е мрежовият кабел? Правлино ли е затворен капакът? Изключен ли е сензорът за

Прахосмукачката е в режим на готовност „RA“? Поставете в позиция „I“ (виж „2 Индикаторни и обслужващи елементи“). При включване на инструмента в режим >RA<, прахосмукачката не започва да работи. Щепселът на инструмента включен ли е в контакта на уреда? Включете щепсела в контакта на прахосмукачката. Магнитният вентил на пневматичната пускова автоматика* е замърсен? Промийте пневматичната пускова автоматика*

Полиетиленовата торбичка е засмукана към филтрите. Неправилна позиция на

Поставете въртящия се плъзгач в положение ● или OPEN (виж „6.4 Поставяне на полиетиленова торбичка за изпразване и изхвърляне“). Прахосмукачки от клас M или H: При поставен филтър от кече има прах в

Неправилна позиция на въртящия

Поставете въртящия се плъзгач в положение ▲ или CLOSE (виж „6.3 Поставяне на филтърните торби от кече“). Не предприемайте други действия, а се свържете с централния сервиз за обслужване на клиенти. 12 Оригинални принадлежности

Използвайте оригинални принадлежности. Наименование на артикула Особености/Материал Размер на поръчката (1 комплект) Филтърна торба от кече FBV35 за пластмасови резервоари 30-l, IFA клас M 5 броя Филтърна касета FK 4300 от целулоза, за IFA клас M 2 броя Филтърна касета FKP 4300 от полиестер, за IFA клас M 2 броя Филтърна касета FKP 4300 HEPA (H 14) трислойна филтърна касета, за IFA клас H 2 броя Полиетиленова торбичка за изпразване и

Hz 50/60 50/60 Номинална мощност W 1200 1200 Максимална мощност W 1400 1400 Въздушна струя* m³/h 151 151 Въздушна струя** m³/h 263 263 Понижено налягане* hPa 235 235 Понижено налягане** hPa 270 270 Звуково налягане dB (A) 69,5 69,5 Ш x Д x В cm 45 x 39 x 53 59,5 x 46,5 x 96 Маса kg 11,0 16,0 Филтърна повърхност

• в маркуча, ** при вентилатора Свързващ кабел при прахосмукачки с контакт: H07RN-F 3G 1,5 14 Изпитвания и разрешения за експлоатация Електротехническите изпитвания се провеждат съгласно предписанията за техника на безопасност (BGV A3) и DIN VDE 0701 Част 1 и Част 3. Тези изпитвания следва да се провеждат съгласно DIN VDE 0702 през редовни интервали от време и след извършване на ремонт или изменение. Прахосмукачките са изпитани по IEC/EN 60335–2–69.

Старите уреди съдържат ценни материали, подходящи за преработка. Не изхвърляйте прахосмукачката заедно с обикновените битови отпадъци, а съобразно изискванията чрез подходящи системи за събиране, напр. на Вашето общинско място, предназначено за такива отпадъци.
