RP250YDM - Verfspuit HiKOKI - Gratis gebruiksaanwijzing en handleiding

Producttype	Water- en stofzuiger
Merk	HiKOKI
Model	RP250YDM
Voeding	220-240 V, 50/60 Hz, 1200 W (nominaal), 1400 W (max)
Afmetingen (L x B x H)	45 x 39 x 53 cm
Gewicht	11,0 kg
Inhoud van de tank	30 L (kunststof)
Luchtdebiet (aan de slang)	151 m³/h
Onderdruk (aan de slang)	235 hPa
Filteroppervlak	8400 cm²
Geluidsniveau	69,5 dB (A)
Stofcategorie	M (gevaarlijke stoffen ≥ 0,1 mg/m³)
Belangrijkste functies	Afzuigen van vaste stoffen en vloeistoffen, automatische filterreiniging (RA-stand), aansluiting voor elektrisch gereedschap met automatische start, indicatie van vulniveau
Bedrijfsmodi	0 (uit), I (aan zonder trilling), A (automatische werking), RA (automatische werking + filterreiniging)
Filterreiniging	Via elektromagnetische trilling, handmatig (stand R) of automatisch (stand RA)
Tank legen	Met niet-geweven filterzak of PE-afvoer- en afvoerzak (voor categorieën M en H)
Aanbevolen onderhoud	Reinig regelmatig de waterniveausensoren, vervang vervuilde filters, gebruik originele accessoires
Veiligheid	Geen brandbare of explosieve stoffen opzuigen, niet gebruiken in explosieve atmosfeer, uitschakelen voor onderhoud, gebruik originele onderdelen
Beschikbare reserveonderdelen	Niet-geweven filterzakken FBV35, filtercassettes FK 4300 (cellulose), FKP 4300 (polyester), FKP 4300 HEPA (H14), PE-afvoer- en afvoerzakken
Garantie	Volgens wettelijke/nationale voorschriften, dekt geen normale slijtage of oneigenlijk gebruik

Veelgestelde vragen - RP250YDM HiKOKI

Hoe start ik de HiKOKI RP250YDM stofzuiger?

Steek de stekker in het stopcontact en zet de schakelaar op I voor continu gebruik, of op A voor automatische start met een aangesloten gereedschap op het stopcontact van de stofzuiger.

Welke soorten afval kan ik met dit apparaat opzuigen?

De stofzuiger is geschikt voor droog, niet-brandbaar stof, vloeistoffen en gevaarlijk stof van categorie M (grenswaarde ≥ 0,1 mg/m³). Geen brandbare of explosieve stoffen opzuigen.

Hoe reinig ik het filter automatisch?

Zet de schakelaar in stand RA. De automatische filterreiniging wordt geactiveerd bij de volgende werkpauze wanneer het minimale luchtdebiet is bereikt.

Wat te doen als de zuigkracht afneemt?

Controleer of de tank vol is, of de niet-geweven filterzak vol is, of het filter vervuild is (reinig het door trillen), of de slang of het mondstuk verstopt zijn. Reinig of vervang de betreffende onderdelen.

Hoe zuig ik vloeistoffen op met deze stofzuiger?

Verwijder de niet-geweven filterzak. Zorg ervoor dat de filtercassette geschikt is (geen vleugelcassette). De automatische uitschakeling gebeurt via een niveausensor. Als er schuim of vloeistof ontsnapt, schakel het apparaat onmiddellijk uit.

Wanneer en hoe vervang ik de filtercassette?

Vervang de geplooide filtercassette wanneer de zuigkracht na reiniging niet herstelt. Trek de stekker uit het stopcontact, open het deksel, draai de sluiting 90°, verwijder de oude cassette en plaats deze in een luchtdichte zak. Plaats een nieuwe cassette en sluit het deksel.

Kan ik een verlengsnoer gebruiken?

Ja, maar deze moet in goede staat zijn en geschikt voor het vermogen (max. 16 A voor de combinatie stofzuiger + gereedschap). Gebruik nooit een beschadigd verlengsnoer.

Hoe leeg ik de tank veilig?

Schakel de stofzuiger uit en trek de stekker uit het stopcontact. Open de sluitingen, verwijder het deksel en de slang. Gebruik voor gevaarlijk stof een PE-afvoer- en afvoerzak volgens de instructies. Draag indien nodig een masker.

Welke originele accessoires worden aanbevolen?

Gebruik niet-geweven filterzakken FBV35, filtercassettes FK 4300 (cellulose), FKP 4300 (polyester) of FKP 4300 HEPA, en PE-afvoer- en afvoerzakken voor categorieën M en H.

Wat te doen als de stofzuiger niet start in stand RA?

Controleer of de stekker van het gereedschap goed in het stopcontact van de stofzuiger zit. Als de elektromagneet van het automatische apparaat vervuild is, spoel deze dan met alcohol. Neem anders contact op met de klantenservice.

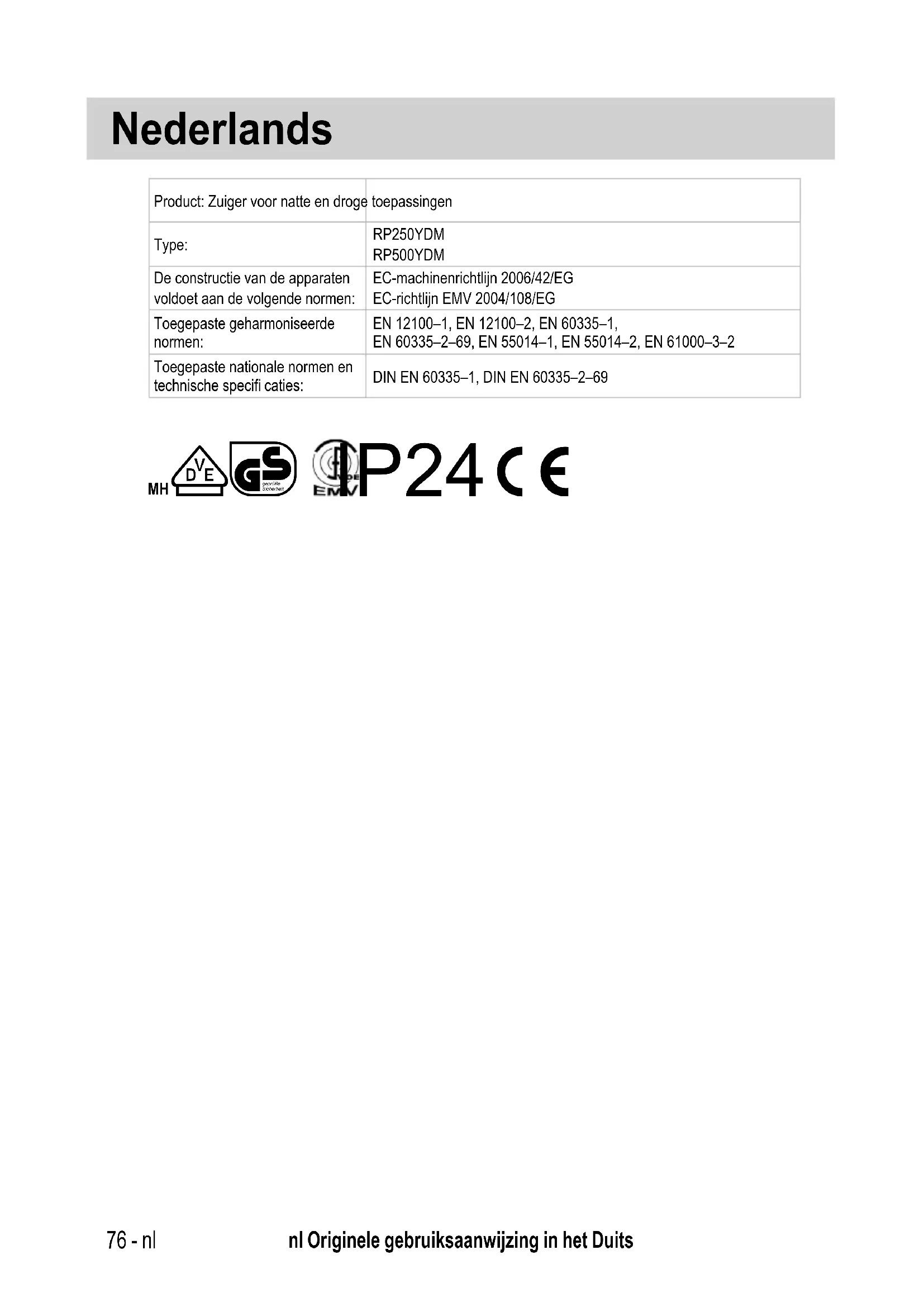

GEBRUIKSAANWIJZING RP250YDM HiKOKI

Product: Zuiger voor natte en droge toepassingen
Type:	RP250YDMRP500YDM
De constructie van de apparaten voldoet aan de volgende normen:	EC-machinenrichtlijn 2006/42/EGEC-richtlijn EMV 2004/108/EG
Toegepaste geharmoniseerde normen:	EN 12100–1, EN 12100–2, EN 60335–1,EN 60335–2–69, EN 55014–1, EN 55014–2, EN 61000–3–2
Toegepaste nationale normen en technische specifi caties:	DIN EN 60335–1, DIN EN 60335–2–69

MH D E GS gazda Sohorter EMV P24CE

⚠ GEVAAR!

▶Verstikkingsgevaar

- Kinderen mogen niet aan het verpakkingsmateriaal komen zoals plastic zakken.

▶Niet op de zuiger staan of erop zitten.

- Bijzondere zorgvuldigheid is geboden bij het zuigen van trappen. Let op een veilige houding.

▶ Aansluitleiding en zuigslang niet over scherpe randen trekken, knikken of afklemmen.

▶ Aansluitleiding en zuigslang steeds zo leggen dat niemand erover kan struike- len.

▶ Als schuim of vloeistof uit de zuiger komt, moet u deze direct uitzetten.

▶Het dekselinterieur altijd droog houden.

▶ Zuiger inclusief toebehoren niet in gebruik nemen als:

- Zuiger herkenbare beschadigingen (scheuren/breuk) heeft,

- Het netsnoer defect is of scheurvorming resp. veroudering vertoont,

- U het bestaan van onzichtbare gebreken vermoedt (na een val).

▶ Roterende elektrische borstels niet met het netsnoer in aanraking laten komen.

⚠ GEVAAR!

▶De zuiger mag niet in explosieve ruimten gebruikt worden.

▶ De zuiger uit de buurt houden van ontvlambare gassen en substanties.

⚠ GEVAAR!

▶ Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddelen gedrenkte lappen, explosiegevaarlijke stoffen, vloeistoffen zoals benzine, olie, alcohol, verdunning of stoffen, die heter dan 60 °C zijn worden opgezogen.

▶Anders bestaat er explosie- en brandgevaar!

⚠ GEVAAR!

▶ Reparaties slechts door vakmensen, bijv. klantenservice laten uitvoeren. Alleen originele onderdelen gebruiken.

▶ Onvakkundig gerepareerde apparaten vormen een risico voor de gebruiker.

⚠ GEVAAR!

• Gebruik het stopcontact aan de zuiger alleen maar voor de doeleinden die in de gebruiksaanwijzing beschreven staan.
• Bij gebruik voor een ander doel, onreglementaire bediening of onvakkundige reparatie is de fabrikant niet voor schade aansprakelijk.
  ▶Geen beschadigde verlengsnoeren gebruiken.
• Als het netsnoer van de zuiger beschadigd wordt, moet dit door een bijzonder netsnoer vervangen worden, dat bij de fabrikant of zijn klantendienst verkrijgbaar is.
• Bij elektrische borstels mag u de roterende borstels niet met het netsnoer in aanraking laten komen.
  ▶ De spanning op het typeplaatje moet met de netspanning overeenkomen.
  ▶ Na ieder gebruik en voor elk onderhoud de zuiger uitschakelen en de netstekker uit het stopcontact nemen.
  ▶Slechts aan de stekker, nooit aan het netsnoer trekken.
  ▶Netstekker nooit met natte handen insteken of uitnemen.
• De stroomvoorziening moet via een zekering voor de juiste stroomsterkte geschikt zijn.
  ▶Open de zuiger nooit bij regen of onweer in de buitenlucht.

⚠ WAARSCHUWING!

- Stofzuigers van stofklasse L zijn geschikt voor het op-/wegzuigen van droge, onbrandbare, gezondheidsschadelijke stofsoorten met arbeidsplaats blootstellingsgrenswaarden > 1mg/m³.

- Zuigers van de klasse M zijn geschikt voor het op-/afzuigen van droge, on-brandbare stoffen, onbrandbare vloeistoffen, houtstof en gevaarlijke stoffen met kritische waarden op de werkplaats ≥ 0,1 mg/m³.

- Zuigers van de klasse H zijn geschikt voor het op-/afzuigen van droge, on-brandbare stoffen, kankerverwekkende en ziekteverwekkende deeltjes evenals onbrandbare vloeistoffen, houtstof en gevaarlijke stoffen met alle grenswaarden voor beroepsmatige blootstelling.

⚠ WAARSCHUWING!

▶ Personen (met inbegrip van kinderen), die vanwege hun fysieke, sensorische of geestelijken vaardigheden of hun onervarenheid of onwetendheid niet in staat zijn om de zuiger veilig te benutten, mogen deze zuiger niet zonder toezicht of op aanwijzing van een verantwoordelijke persoon gebruiken.
▶ Bij kinderen, oude of gebrekkige personen is met name voorzichtigheid geboden.
▶Mondstuk, slang of buis niet op mensen of dieren richten.

⚠ WAARSCHUWING!

• Slecht bij de zuiger geleverde of de in de gebruiksaanwijzing omschreven borstels toepassen. De toepassing van andere borstels kan de veiligheid in gevaar brengen.
  ▶ Reinig en desinfecteer de zuiger onmiddellijk na gebruik om kiemvorming door langdurig niet plaatsvindende reiniging te voorkomen, speciaal bij toepassing in bedrijven die levensmiddelen verwerken.
  ▶Voor het reinigen geen dampstraalapparaten of hogedrukreiniger.
  ▶Zuren, aceton en oplosmiddelen kunnen onderdelen etsen.
• Apparaat niet zonder toezicht laten. Netstekker uit stopcontact nemen als de zuiger een langere periode buiten bedrijf blijft.
  ▶ Filtercassette niet met perslucht reinigen.
• Gebruik de nat- droog stozuiger die geschikt is voor het werk. Gebruik het apparaat enkel voor de aangegeven gebruiksdoeleinden.

Lees voor de ingebruikname van de zuiger de gebruiksaanwijzing zorgvuldig door. De gebruiksaanwijzing geeft belangrijke aanwijzingen voor bediening, veiligheid, onderhoud en verzorging. Bewaar de gebruiksaanwijzing zorgvuldig en geef deze bij verkoop aan de volgende eigenaar door.

De fabrikant behoudt het recht voor de constructie en uitrusting van het apparaat te wijzigen.

U mag geen andere werkzaamheden uitvoeren dan de in de gebruiksaanwijzing beschreven werkzaamheden.

1 Voor het gebruik

• Controleer bij het uitpakken op volledigheid en transportschade.
  ▶ Voor het gebruik moeten de gebruikers voorzien worden van informatie, aanwijzingen en instructies over het gebruik van de zuiger en de substanties waarvoor deze ingezet moet worden, met inbegrip van de veilige procedure over het afvoeren van opgezogen materialen.

2 Indicatie- en bedieningselementen

Selecteer de volgende functies en instellingen:

0 Zuiger uitgeschakeld - Stopcontact staat onder spanning
I Zuiger loopt		- Stopcontact staat onder spanning- Automatische afschudfunctie uit
A	Bedrijfsklare toestand voor aan-/uitschakelautomaat	- Zuiger wordt door elektrisch gereedschap aan- en uitgeschakeld.
RA	Gekoppelde werking	- Zoals bij schakelstand „A“ plus automatische filterreiniging.
	Automatische afschudfunctie	- Deze filterreiniging gebeurt automatisch bij het bereiken van de ingestelde volumestroom in de eerst volgende arbeidspauze (schakelstand RA/schakelaar 2a).
	Volumestroomaanduiding	- Bij een vol reservoir en/of verstoppingen aan de zuigslang brandt de niveau-indicatie. Bij zuigers van klasse M en H klinkt bovendien een akoestisch signaal.
	Instelling van de zuigslangdiameter	- Bepaal de maximale onderdrukwaarden voor het automatische afschudden.

3 Ingebruikname

3.1 Aan- en uitschakelen

Als de apparaatstekker in het stopcontact zit, staat het stopcontact van de zuiger steeds onder spanning, ongeacht de stand van de schakelaar.

⚠️ VOORZICHTIG!

Elektrisch gereedschap of persluchtgereedschap moet bij het aansluiten uitgeschakeld zijn

AANWIJZING

In schakelaarstand >0< kan het stopcontact aan de zuiger als verlengkabel toegepast worden.

⚠ Aansluitwaarde: Zuiger + aangesloten apparaat maximaal 16 A.

0 < Zuiger uitgeschakeld

I < Zuiger ingeschakeld zonder afschudfunctie

A< Zuiger op standby

Pas bij het inschakelen van het apparaat schakelt de zuiger automatisch in.

Na het uitschakelen van het elektrische gereedschap loopt de zuiger ca. 10 seconden door, daardoor wordt voorkomen dat er een resthoeveelheid in de slang blijft zitten.

R<Filter reinigingsfunctie

RA< Zoals bij schakelstand >A< plus automatische fi lterreiniging.

▶ Zuiger op schakelaarstand >0< zetten.
▶ Na beeindiging netstekker uit stopcontact nemen.
▶ Voor het bewaren van de zuigslang door insteken in het de meegeleverde toebehorenhouder* aan de achterwand van het reservoir bevestigen.
- De slangeneinden kunnen in elkaar gestoken worden, zodat er geen stofdelen uitvallen.

⚠️ VOORZICHTIG!

Voorkeuzeschakelaar voor minimumvolumestro-omsignaal (claxon en lampje) bij zuigen van de klasse „M” en „H”

In de modus >A< en >RA< wordt afhankelijk van de slangdiameter de volgende instelling uitgevoerd:

Binnendiameter slang Schakelaarstand
∅ 35 mm ∅	35
∅ 27 mm ∅	27
∅ 21 mm ∅	21
Er vindt geen toerentalregeling plaats.De stofzuiger loopt steeds met het maximale toerental.

Netstekker van de zuiger in het stopcontact steken.
Stel de gewenste bedrijfsmodus op de schakelaar.

→ Zuiger is gereed voor gebruik.

▶ Na het zuigen schakelaar op „O“ zetten.

→ Zuiger is uitgeschakeld.

Netstekker van de zuiger uit het stopcontact nemen.
Netkabel opruimen.
▶ Elektrisch/persluchtgereedschap verwijderen.
Voor het bewaren van de zuigslang door insteken in het de meegeleverde toebehorenhouder* aan de achterwand van het reservoir bevestigen.

De slangeneinden kunnen in elkaar gestoken worden, zodat er geen stofdelen uitvallen.

(* afhankelijk van de uitrustingsvariant)

4 Bedrijfsmodussen

Bij toepassing van de buis met handgreep kunnen de zuigprestaties met de bijluchtschuif aangepast worden.

4.1 Droogzuigen

Slechts met droog filter, zuiger en toebehoren zuigen zodat het stof niet blijft plakken en aankoekt.

Wij bevelen u aan een Vlies-filterzak te gebruiken wanneer, roet, cement, gips, meel of dergelijke stoffen opgezogen worden. De Vlies-filterzak steeds in combinatie met een vouwfiltercassette toepassen.

AANWIJZING

Zuigers van de klassen M, H en H-asbest bij voorkeur als droogzuigers gebruiken.

4.2 Nat zuigen

⚠ WAARSCHUWING!

Als schuim of vloeistof uit de zuiger komt, moet u deze direct uitzetten.
- Reservoir en evt. vouwfiltercassette legen.

AANWIJZING

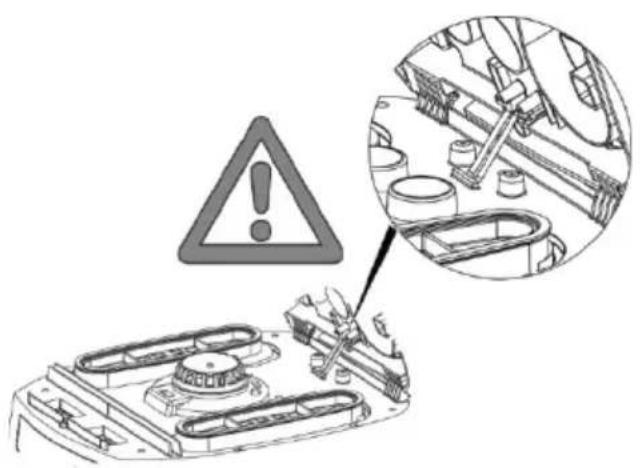

De waterpeilsensoren (1) regelmatig reinigen en onderzoeken op tekenen van beschadiging.

▷ Zonder vlies-filterzak zuigen.

De vouwfi Iter cassettes zijn geschikt voor nat zuigen. De ingebouwde sensor schakelt de motor uit als het reservoir vol is. Het hanteren van de stofzuiger kan door een vol reservoir worden bemoeilijkt.

- Zuiger legen (zie „6 reservoir legen“).

⚠️ VOORZICHTIG!

Als de zuiger niet wordt uitgeschakeld, blijft de bescherming tegen onbedoeld starten in werking. Pas na het uitschakelen en het opnieuw inschakelen is de zuiger weer gereed voor gebruik.

Vóór het legen eerst de zuigslang uit de vloeistof nemen.

- Door hoge zuigprestaties en een voor de stroming gunstige reservoirvorm kan na het uitschakelen wat water uit de slang teruglopen.

Bij aansluitend droog zuigen een droog filter gebruiken.

AANWIJZING

Bij frequent wisselen tussen droog- en natzuigen bevelen wij de inzet van een tweede filterset aan, bij voorkeur een polyester fi ltercassette.

5 Filterreiniging

De zuigers zijn met een elektromagnetische filterreiniging uitgevoerd, waardoor aanhechtende stof van het filtercassette afgeschud kan worden. Dit geeft een optimaal gebruik van de filtercassettes en vergroot de arbeidscyclus.

5.1 Manuele reiniging

Na het oplichten van de volumestroomaanduiding ②c (waarschu-wingslampje) of bij horen van een akoestische toon (bijvoorbeeld vermindering van de zuigkracht) zal het trilmechanisme (Draaischakelaar R of RA ②a in werking treden).

5.2 Automatisch reiniging (trilautomaat)

Deze fi Iterreiniging gebeurt automatisch bij het bereiken van de ingestelde volumestroom in de eerst volgende arbeidspauze (schakelstand RA/schakelaar②a).

6 Reservoir legen

AANWIJZING

Slechts goedgekeurd bij stoffen met kritische waarden op de werkplaats > 1 mg/m ^3

Zuiger uitschakelen, netstekker uitnemen.

Sluitingen open.
▶ Deksel en zuigslang van het reservoir afnemen.
▶ Reservoir legen.

6.1 Vlies-fi Iterzak afvoeren

Netstekker uit het stopcontact nemen.
▶ Mondbescherming aantrekken.
- Zuigslang afnemen, aanzuigopening met stop* afsluiten.
Zijsluitingen losmaken, bovendeel afnemen.
- Flens voorzichtig van de aanzuigopening afnemen en flens sluiten.
- Opgezogen materiaal volgens wettelijke regels afvoeren.

6.2 PE-zak voor legen en afvoer van materiaal afvoeren

PE-zak voor legen en afvoer van materiaal: zuiger inschakelen, fi ltercassette afschudden. Zuiger uitschakelen.
▶ Mondbescherming aantrekken.
- Zuigslang afnemen, aanzuigopening met stop* afsluiten.
Zijsluitingen losmaken, bovendeel afnemen.

Bovendeel, voor het wegzetten op schakelaarstand >I< zetten, zodat eventueel afvallend zweefstof aangezogen wordt.

PE-zak voor legen- en afvoer van materiaal voorzichtig met de bijgeleverde sluitband afsluiten.
Flens voorzichtig van de aanzuigopening afnemen en sluiten.
PE-zak voor legen- en afvoer van materiaal voorzichtig uit het reservoir nemen
- Opgezogen materiaal volgens wettelijke regels afvoeren.

6.3 Plaatsen van de vlies-fi Iterzak

AANWIJZING

Vlies-fi Iterzak alleen gebruiken bij droog zuigen.

6.3.1 RP500YDM

▶ Flens volledig over de aanzuigopening schuiven.

AANWIJZING

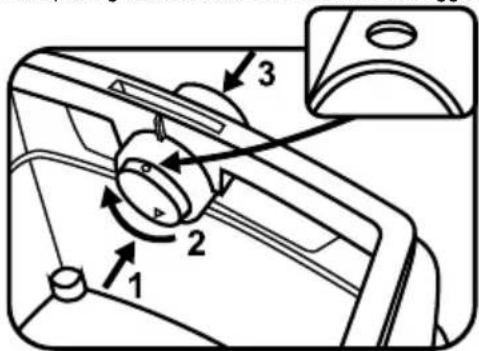

Bediening van de draaischuif\*

Draaischuif* van binnen naar buiten drukken, 180° verdraalen (zie markering) en van buiten door de aanzuigopening weer naar binnen drukken
- Draaischuif* in de aanzuigopening met de markering ▲ naar boven zetten.

Bovendeel op het reservoir plaatsen en de zijsluitingen afsluiten.

6.3.2 RP250YDM

▶ Flens volledig over de aanzuigopening schuiven.

OPMERKING

Bediening van de draaischuif

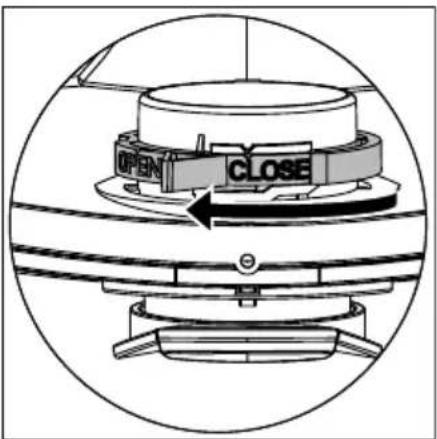

Draai de schuif binnenin naar de positie CLOSE tot de stop op de markering ▲.

Bovendeel op het reservoir plaatsen en de zijsluitingen afsluiten. (* afhankelijk van de uitrustingsvariant)

6.4 PE-zak voor legen en afvoer van materiaal plaatsen\*

AANWIJZING

Alleen de zuigers van de klassen M en H met speciaalreservoirs en draaischuiven in de aanzuigopening van de typen RP250YDM en RP500YDM zijn geschikt voor de toepassing van PE-zakken voor legen en afvoer van materiaal.

6.4.1 RP500YDM

AANWIJZING

Bediening van de draaischuif\*

Draaischuif* van binnen naar buiten drukken, 180° verdraalen (zie markering) en van buiten door de aanzuigopening weer naar binnen drukken
- Draaischuif* in de aanzuigopening met de markering • naar boven zetten.

Flens volledig over de aanzuigopening schuiven, bovenste zakopening over de rand van het reservoir leggen.

Bovendeel op het reservoir plaatsen en de zijsluitingen afsluiten.

6.4.2 RP250YDM

OPMERKING

Bediening van de draaischuif

Draai de rode draaischijf binnenin naar de positie OPEN tot de stop op de markering ▲ ..

Flens volledig over de aanzuigopening schuiven, bovenste zakopening over de rand van het reservoir leggen.

OPEN

Bovendeel op het reservoir plaatsen en de zijsluitingen afsluiten.
(* afhankelijk van de uitrustingsvariant)

7 Filter vervangen

7.1 Vouwfi Iter vervangen

Vouwfiltercassette voor het vervangen van het filter afschudden.
Met een munt of zoiets de sluiting van de vergrendeling 90° draaien tegen de klok in en vergrendeling naar achteren duwen.
▶ Kap opklappen
De uitgenomen vouwfiltercassettes meteen in een stofdichte plastic zak sluiten en volgens de regels afvoeren.
▶ Nieuwe vouwfiltercassettes plaatsen.
- Vergrendelingsbeugel omhoog trekken, kap naar beneden klappen en door licht aandrukken arreteren.

8 Motorfi Iter vervangen

AANWIJZING

Als het motorfilter vuil is, duidt dit op een defecte filtercassette.

▷ Vouwfiltercassette vervangen.
Motorfilter vervangen, resp. het motorfilter onder stromend water uitwassen, drogen en weer plaatsen.

9 Transport

• Afsluitstop* van de zuiger in de zuigopening steken.
  Motorkop moet veilig verbonden zijn met het reservoir (sluitingen afsluiten).
  Toebehoren in daartoe bestemde plastic zak steken en plastic zak sluiten resp. in toebehorenhouder steken.
• Zuigslangeinde en -begin in elkaar steken.
  Slang om zuiger hangen en in handgreep klemmen.

10 Onderhoud

AANWIJZING

Voor elk onderhoud zuiger uitschakelen en netstekker uit het stopcontact nemen.

Voor onderhoud door de gebruiker moet de zuiger

• gedemonteerd,
• gereinigd en
• onderhouden worden,

voorzover het uit te voeren is, zonder daarbij een gevaar voor het onderhoudspersoneel en andere personen te veroorzaken.

Veiligheidsmaatregelen

Geschikte veiligheidsmaatregelen aanhouden

- Reiniging voor de demontage,

- Voorzorgen treffen voor plaatselijk gefilterde geforceerde ontluchting waaronder de zuiger gedemonteerd wordt,

- Reiniging van de plaats waar het onderhoud plaatsvindt en

- geschikte persoonlijke veiligheidsuitrusting.

Voorzorgsmaatregelen bij zuigers van de klassen H en M

De buitenzijde van de zuiger moet door het stofafzuigproces gereinigd en schoon afgeveegd of met afdichtmiddelen behandeld worden, voordat deze uit het gevaarlijke gebied genomen wordt. Alle zuigeronderdelen moet als verontreinigd beschouwd worden, wanneer ze uit het gevaarlijke gebied genomen worden. Daartoe geschikte maatregelen moeten worden genomen om een verspreiding van het stof te voorkomen.

Verontreinigde voorwerpen

Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde voorwerpen worden afgevoerd die niet naar tevredenheid kunnen worden gereinigd. Zulke voorwerpen moeten in ondoorlatende zakken overeenkomstig de geldende regels voor de afvoer van dergelijk afval worden verwijderd.

Effectiviteit van de zuiger testen

OPMERKING: Aanvullend moet bij zuigers van de klasse H de effectiviteit van de zuiger minstens jaarlijks gecontroleerd worden.

Er moet een voldoende Ventilatieratio L in de ruimte voorhanden zijn als de uitgaande lucht in de ruimte teruggaat. Verdere aanwijzingen kunt u s.v.p. uit uw nationale regelgeving opmaken.

Als de zuigprestaties van de zuiger minder worden en als zelfs het reinigen van de vouwfiltercassette de prestaties niet meer verhoogt (vooropgezet dat het reservoir geleegd en de Vlies-filterzak vervangen is), dan is het nodig om de vouwfiltercassettes te vervangen.

10.1 Reiniging

AANWIJZING

Zuren, aceton en oplosmiddelen kunnen onderdelen etsen.

▶ Reservoir en toebehoren met water reinigen.
Bovendeel met vochtige doek afwissen.
- Reservoir en toebehoren laten drogen.

10.2 Reparatie

⚠ GEVAAR!

• Onvakkundig gerepareerde apparaten vormen een risico voor de gebruiker.
  ▶ Reparaties slechts door vakmensen, bijv. klantenservice laten uitvoeren. Alleen originele onderdelen gebruiken.

11 Zelf storingen verhelpen

AANWIJZING
Functiestoringen zijn niet altijd op defecten van de zuiger terug te voeren.
Storing Mogelijke oorzaak Oplossing
Verminderde zuigprestaties Filter vuil Reinigen.
Zuiger start niet Netstekker in stopcontact?
Zuiger start niet bij het inschakelen van het apparaat in de >RA< gekoppelde modus	Netstekker van het werktuig in stopcontact van de zuiger?	Netstekker in stopcontact van de stofzuiger steken
	Magneetklep van de persluchtinschakelautomaat* vervuild?	Persluchtinschakelautomaat* met alcohol doorspoelen
PE-zak voor legen en afvoer van materiaal wordt tegen fi iter aangezogen	Draaischuif in verkeerde stand Zet de draaischuif op ● of op OPEN (zie „6.4 PE-zak voor legen en afvoer van materiaal plaatsen").
Zuiger van de klasse M of H: Bij geplaatst vlies-fi Iter stof in reservoir	Draaischuif in verkeerde stand Zet de draaischuif op ▲ of op CLOSE (zie „6.3 Plaatsen van de vlies-filterzak").

Geen andere ingrepen uitvoeren maar contact opnemen met de klantenservicewerkplaats.

12 Originele toebehoren

AANWIJZING
Gebruik originele toebehoren.
Artikelaanduiding Bijzonderheden/Materiaal Bestelgrootte		(1 set)
Vlies-filterzak FBV35	voor 30-l-plastic zakken, IFA klasse M goedgekeurd	5 stuks
Filtercassette FK 4300	Cellulosemateriaal, IFA-klasse M goedgekeurd	2 stuks
Filtercassette FKP 4300	Polyestermateriaal, IFA klasse M goedgekeurd	2 stuks
Filtercassette FKP 4300 HEPA (H 14)	3-lagige filtercassette, IFA-klasse H goedgekeurd	2 stuks
PE-zak voor legen en afvoer	alleen voor RP-zuigers van de klasse M en H	5 stuks

13 Technische Gegevens

		RP250YDM RP500YDM
Spanning	V ~ 220–240 220–240
Frequentie	Hz 50/60 50/60
Nominaal vermogen	W 1200 1200
Max. vermogen	W 1400 1400
Luchtstroom*	m3/h 151 151
Luchtstroom** m3/h 263 263
Onderdruk*	hPa 235 235
Onderdruk** hPa 270 270
Geluidsniveau dB (A) 69,5 69,5
B x D x H cm 45 x 39 x 53	59,5 x 46,5 x 96
Gewicht	kg	11,0 16,0
Filteroppervlak	cm2	8400 8400

* aan slang, ** bij de ventilator
Aansluitleiding bij zuigers met stopcontact: H07RN-F 3G 1,5

14 Tests en goedkeuringen

Elektrotechnische tests moeten volgens de voorschriften van het ongevallenpreventievoorschrift (BGV A3) en volgens DIN VDE 0701 deel 1 en deel 3 worden uitgevoerd. Deze tests moeten volgens DIN VDE 0702 met regelmatige intervallen en na reparatie of verandering worden uitgevoerd.

De zuigers zijn met succes getest volgens IEC/EN 60335-2-69.

AANWIJZING

Oude apparaten bevatten waardevolle materialen die voor hergebruik geschikt zijn. Zuiger niet bij het normale huisafval voegen, maar via daartoe geschikte inzamelingssystemen op de juiste wijze afvoeren, bijv. via de gemeentelijke afvalverwerking.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

Dansk

Stofzuigers van stofklasse L zijn geschikt voor het op-/wegzuigen van droge, onbrandbare, gezondheidsschadelijke stofsoorten met arbeids- plaats blootstellingsgrenswaarden > 1 mg/m³.

Zuigers van de klasse M zijn geschikt voor het op-/afzuigen van droge, onbrandbare stoffen, onbrandbare vloeistoffen, houtstof en gevaarlijke stoffen met kritische waarden op de werkplaats ≥ 0,1 mg/m³.
