58G022 - Perceuse Graphite - Notice d'utilisation et mode d'emploi gratuit

Catégorie	Perceuse-visseuse à accumulateur
Marque	Graphite
Modèle	58G022
Tension nominale	18 V CC
Vitesse à vide (1ère vitesse)	0 – 350 min⁻¹
Vitesse à vide (2ème vitesse)	0 – 1250 min⁻¹
Capacité du mandrin	0,8 – 10 mm
Porte-outil hexagonal	6,35 mm (1/4")
Couple max (perçage doux)	28 Nm
Couple max (perçage dur)	44 Nm
Poids	1,1 kg
Type d'accumulateur	Li-Ion (58G001 2Ah / 58G004 4Ah)
Temps de charge (accumulateur 2Ah)	1 h
Temps de charge (accumulateur 4Ah)	2 h
Niveau de pression acoustique	84 dB(A)
Niveau de puissance acoustique	95 dB(A)
Accélération des vibrations	1,552 m/s²
Frein de broche	Oui, électronique
Éclairage LED	Oui
Réglage de couple	19 positions + perçage
Changement de vitesse	2 vitesses mécaniques
Sens de rotation	Réversible
Année de fabrication	2020
Classe de protection	III
Entretien et nettoyage	Chiffon sec ; éviter eau et solvants
Sécurité recommandée	Lunettes de protection et casque anti-bruit
Réparabilité	Confier au fabricant ou service agréé

FOIRE AUX QUESTIONS - 58G022 Graphite

Comment charger l'accumulateur de la perceuse Graphite 58G022 ?

Retirez l'accumulateur de l'appareil. Branchez le chargeur dans une prise secteur 230 V AC. Insérez l'accumulateur dans le chargeur jusqu'à la butée. La diode rouge indique la charge en cours. La diode verte s'allume lorsque la charge est terminée. Ne dépassez pas 8 heures de charge.

Comment vérifier le niveau de charge de l'accumulateur ?

Appuyez sur le bouton d'état de charge (13) situé sur l'accumulateur. Les trois diodes LED (14) indiquent : clignotement de toutes = haut niveau, 2 diodes = décharge partielle, 1 diode = accumulateur épuisé.

Comment régler la vitesse de rotation ?

La vitesse se règle progressivement en augmentant ou diminuant la pression sur l'interrupteur (9). Pour un réglage prédéfini, utilisez le commutateur de changement de vitesse (4) : position I pour couple élevé, position II pour vitesse élevée.

Comment régler le couple de serrage ?

Tournez la bague de réglage de couple (3) sur la valeur souhaitée (de 1 à 19). Commencez toujours avec un couple faible et augmentez progressivement. Pour le perçage, sélectionnez le symbole de foret qui désactive l'embrayage.

Comment changer le sens de rotation ?

Utilisez l'inverseur de sens de rotation (5). Position gauche = rotation à droite, position droite = rotation à gauche. La position centrale verrouille l'interrupteur. Ne changez jamais le sens lorsque la broche tourne.

Comment changer la vitesse (1ère/2ème) ?

Déplacez le commutateur de changement de vitesse (4) sur la position souhaitée. Si le commutateur ne bouge pas, tournez légèrement la broche. Ne changez jamais de vitesse pendant que l'outil fonctionne.

Comment installer et retirer un foret ou un embout ?

Réglez l'inverseur de sens de rotation (5) en position médiane. Tournez la bague du mandrin (2) dans le sens inverse des aiguilles pour ouvrir les mâchoires. Insérez l'outil, puis serrez en tournant dans le sens horaire. Pour un embout hexagonal court, insérez-le directement dans la broche (16).

Comment entretenir la perceuse ?

Retirez l'accumulateur avant tout entretien. Nettoyez l'appareil avec un chiffon sec ou de l'air comprimé à basse pression. N'utilisez jamais d'eau, de détergent ou de solvant. Nettoyez régulièrement les fentes de ventilation. Stockez dans un endroit sec, hors de portée des enfants.

Que faire en cas de contact avec le liquide de l'accumulateur ?

Essuyez le liquide avec un chiffon. En cas de contact avec la peau, rincez abondamment à l'eau claire et neutralisez avec du jus de citron ou du vinaigre. Si le liquide pénètre dans les yeux, rincez pendant au moins 10 minutes et consultez un médecin.

Où faire réparer la perceuse ?

Les réparations doivent être confiées au fabricant ou à un service de réparation agréé. Il est interdit de réparer soi-même l'appareil, le chargeur ou l'accumulateur. Pour les pièces usagées, contactez un service de traitement des déchets dangereux.

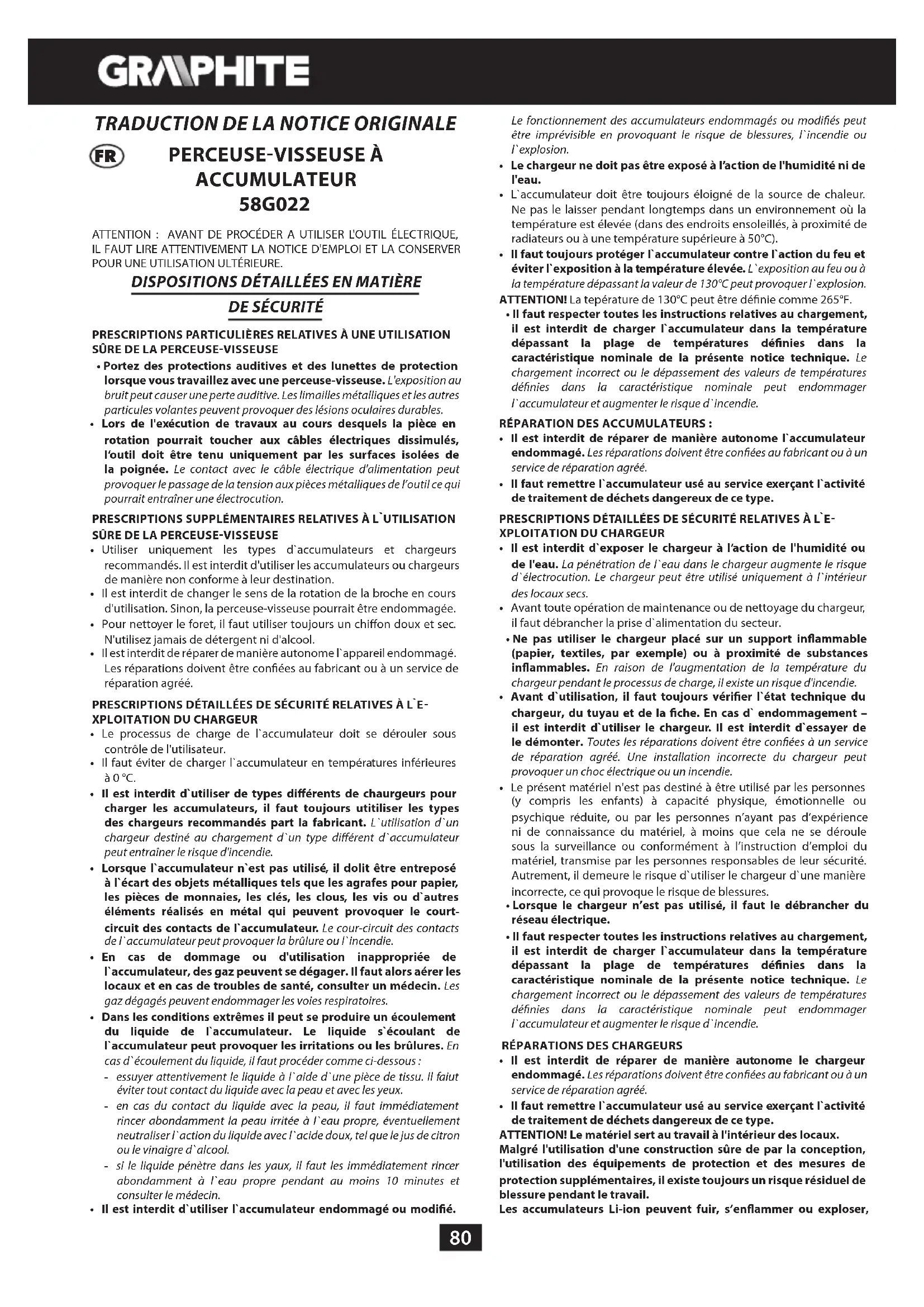

MODE D'EMPLOI 58G022 Graphite

• Portez des protections auditives et des lunettes de protection lorsque vous travaillez avec une perceuse-visseuse. L'exposition au bruit peut causer une perte auditive. Les limailles métalliques et les autres particules volantes peuvent provoquer des lésions oculaires durables.
• Lors de l'exécution de travaux au cours desquels la pièce en rotation pourrait toucher aux câbles électriques dissimulés, l'outil doit être tenu uniquement par les surfaces isolées de la poignée. Le contact avec le câble électrique d'alimentation peut provoquer le passage de la tension aux pièces métalliques de l'outil ce qui pourrait entraîner une électrocution.

PRESCRIPTIONS SUPPLÉMENTAIRES RELATIVES À L'UTILISATION SÛRE DE LA PERCEUSE-VISSEUSE

• Utiliser uniquement les types d'accumulateurs et chargeurs recommandés. Il est interdit d'utiliser les accumulateurs ou chargeurs de manière non conforme à leur destination.
• Il est interdit de changer le sens de la rotation de la broche en cours d'utilisation. Sinon, la perceuse-visseuse pourrait être endommagée.
• Pour nettoyer le foret, il faut utiliser toujours un chiffon doux et sec. N'utilisez jamais de détergent ni d'alcool.
• Il est interdit de réparer de manière autonome l'appareil endommagé. Les réparations doivent être confiées au fabricant ou à un service de réparation agréé.

PRESCRIPTIONS DÉTAILLÉES DE SÉCURITÉ RELATIVES À L'EXPLOITATION DU CHARGEUR

• Le processus de charge de l'accumulateur doit se dérouler sous contrôle de l'utilisateur.
• Il faut éviter de charger l'accumulateur en températures inférieures à 0 °C.
• Il est interdit d'utiliser de types différents de chaugeurs pour charger les accumulateurs, il faut toujours utiliser les types des chargeurs recommandés part la fabricant. L'utilisation d'un chargeur destiné au chargement d'un type différent d'accumulateur peut entraîner le risque d'incendie.
• Lorsque l'accumulateur n'est pas utilisé, il dolit être entreposé à l'écart des objets métalliques tels que les agrafes pour papier, les pièces de monnaies, les clés, les clous, les vis ou d'autres éléments réalisés en métal qui peuvent provoquer le court-circuit des contacts de l'accumulateur. Le cour-circuit des contacts de l'accumulateur peut provoquer la brûlure ou l'incendie.
• En cas de dommage ou d'utilisation inappropriée de l'accumulateur, des gaz peuvent se dégager. Il faut alors aérer les locaux et en cas de troubles de santé, consulter un médecin. Les gaz dégagés peuvent endommager les voies respiratoires.

• Dans les conditions extrêmes il peut se produire un écoulement du liquide de l'accumulateur. Le liquide s'écoulant de l'accumulateur peut provoquer les irritations ou les brûlures. En cas d'écoulement du liquide, il faut procéder comme ci-dessous :

• essuyer attentivement le liquide à l'aide d'une pièce de tissu. Il faitt éviter tout contact du liquide avec la peau et avec les yeux.

• en cas du contact du liquide avec la peau, il faut immédiatement rincer abondamment la peau irritée à l'eau propre, éventuellement neutraliser l'action du liquide avec l'acide doux, tel que le jus de citron ou le vinaigre d'alcool.
• si le liquide pénètre dans les yaux, il faut les immédiatement rincer abondamment à l'eau propre pendant au moins 10 minutes et consulter le médecin.
• Il est interdit d'utiliser l'accumulateur endommagé ou modifié.

Le fonctionnement des accumulateurs endommagés ou modifiés peut être imprévisible en provoquant le risque de blessures, l'incendie ou l'explosion.

• Le chargeur ne doit pas être exposé à l'action de l'humidité ni de l'eau.
• L'accumulateur doit être toujours éloigné de la source de chaleur. Ne pas le laisser pendant longtemps dans un environnement où la température est élevée (dans des endroits ensoleillés, à proximité de radiateurs ou à une température supérieure à 50°C).
• Il faut toujours protéger l'accumulateur contre l'action du feu et éviter l'exposition à la température élevée. L'exposition au feu ou à la température dépassant la valeur de 130°C peut provoquer l'explosion.

ATTENTION! La tepérature de 130°C peut être définie comme 265°F.

- Il faut respecter toutes les instructions relatives au chargement, il est interdit de charger l'accumulateur dans la température dépassant la plage de températures définies dans la caractéristique nominale de la présente notice technique. Le chargement incorrect ou le dépassement des valeurs de températures définies dans la caractéristique nominale peut endommager l'accumulateur et augmenter le risque d'incendie.

RÉPARATION DES ACCUMULATEURS :

• Il est interdit de réparer de manière autonome l'accumulateur endommagé. Les réparations doivent être confiées au fabricant ou à un service de réparation agréé.
• Il faut remettre l'accumulateur usé au service exerçant l'activité de traitement de déchets dangereux de ce type.

PRESCRIPTIONS DÉTAILLÉES DE SÉCURITÉ RELATIVES À L'EXPLOITATION DU CHARGEUR

• Il est interdit d'exposer le chargeur à l'action de l'humidité ou de l'eau. La pénétration de l'eau dans le chargeur augmente le risque d'électrocution. Le chargeur peut être utilisé uniquement à l'intérieur des locaux secs.
• Avant toute opération de maintenance ou de nettoyage du chargeur, il faut débrancher la prise d'alimentation du secteur.

- Ne pas utiliser le chargeur placé sur un support inflammable (papier, textiles, par exemple) ou à proximité de substances inflammables. En raison de l'augmentation de la température du chargeur pendant le processus de charge, il existe un risque d'incendie.

• Avant d'utilisation, il faut toujours vérifier l'état technique du chargeur, du tuyau et de la fiche. En cas d'endommagement – il est interdit d'utiliser le chargeur. Il est interdit d'essayer de le démonter. Toutes les réparations doivent être confiées à un service de réparation agréé. Une installation incorrecte du chargeur peut provoquer un choc électrique ou un incendie.
• Le présent matériel n'est pas destiné à être utilisé par les personnes (y compris les enfants) à capacité physique, émotionnelle ou psychique réduite, ou par les personnes n'ayant pas d'expérience ni de connaissance du matériel, à moins que cela ne se déroule sous la surveillance ou conformément à l'instruction d'emploi du matériel, transmise par les personnes responsables de leur sécurité. Autrement, il demeure le risque d'utiliser le chargeur d'une manière incorrecte, ce qui provoque le risque de blessures.
• Lorsque le chargeur n'est pas utilisé, il faut le débrancher du réseau électrique.
• Il faut respecter toutes les instructions relatives au chargement, il est interdit de charger l'accumulateur dans la température dépassant la plage de températures définies dans la caractéristique nominale de la présente notice technique. Le chargement incorrect ou le dépassement des valeurs de températures définies dans la caractéristique nominale peut endommager l'accumulateur et augmenter le risque d'incendie.

RÉPARATIONS DES CHARGEURS

• Il est interdit de réparer de manière autonome le chargeur endommagé. Les réparations doivent être confiées au fabricant ou à un service de réparation agréé.
• Il faut remettre l'accumulateur usé au service exerçant l'activité de traitement de déchets dangereux de ce type.

ATTENTION! Le matériel sert au travail à l'intérieur des locaux.

Malgré l'utilisation d'une construction sûre de par la conception, l'utilisation des équipements de protection et des mesures de protection supplémentaires, il existe toujours un risque résiduel de blessure pendant le travail.

Les accumulateurs Li-ion peuvent fuir, s'enflammer ou exploser,

s'ils sont réchauffées à des températures élevées. Ils ne peuvent pas être conservées dans la voiture pendant des journées de chaleur et ensoleillées. Il n'est pas permis d'ouvrir l'accumulateur. Les accumulateurs Li-ion sont équipées des dispositifs de protection électroniques qui peuvent provoquer l'incendie ou l'explosion dans le cas où l'accumulateur est endommagé.

Description des pictogrammes

91011

1. Lisez attentivement la notice d'emploi, respectez les avertissements, les consignes de sécurité y contenus.
2. Utilisez les lunettes de protection et des protecteurs d'ouïe.
3. Tenez les enfants éloignés de l'appareil.
4. Protégez l'appareil contre la pluie.
5. Utilisez l'appareil à l'intérieur des locaux, protégez le contre l'eau et l'humidité.
6. Recyclage.
7. Classe de protection II.
8. Collecte sélective.
9. Ne pas jetez les piles dans le feu.
10. Présente le danger pour l'environnement aquatique.
11. Il est interdit de dépasser la température de 50°C.

CONSTRUCTION DE L'APPAREIL ET SON UTILISATION

La perceuse-visseuse est un outil alimenté par un accumulateur. L'entraînement est constitué du moteur à commutateur, à courant continu à aimants fixes et à réducteur planétaire. La foreuse-visseuse est conçue pour visser et dévisser les vis et les boulons dans le bois, le métal, les matériaux plastiques et la céramique et pour percer les trous dans les matériaux cités. Le montage rapide du mandrin de porte-foret rend possible le montage direct des embouts unilatéraux et des bits de longueur différente, dont les manchon ont la coupe héxagonale, l'ouverture 6,35 mm, (1/4") directement dans la broche. L'avantage de cette solution consiste à ce qu'il est possible de travailler dans les endroits difficiles à atteindre.

Les outils électriques sans fil, à entraînement à accumulateur sont particulièrement utiles dans les travaux liés à la décoration des intérieurs, à l'arrangement de locaux, etc.

Il faut absolument utiliser l'outil électrique conformément à sa destination.

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous se réfère à des éléments de l'appareil présentés sur les pages graphiques de la présente notice.

1. Mandrin de montage rapide
2. Bague de mandrin de montage rapide
3. Bague de réglage de couple
4. Commutateur de changement de vitesse
5. Inverseur de sens de rotation
6. Mandrin
7. Accumulateur
8. Bouton de fixation d'accumulateur
9. Interrupteur

10. Éclairage

11. Diodes LED

12. Chargeur
13. Bouton de signalisation de l'état de charge de l'accumulateur
14. Signalisation de l'état de charge de l'accumulateur (diodes LED).
15. Bague de blocage
16. Broche

* Il peut exister des différences entre la figure et le produit présenté sur celle-ci.

DESCRIPTION DES SIGNES GRAPHIQUES UTILISÉS

ATTENTION

AVERTISSEMENT

MONTAGE/RÉGLAGE

INFORMATION

ÉQUIPEMENT ET ACCESSOIRES

1. adaptateur angulaire - 1 pièce (s'applique à 58G022-AD)
2. adaptateur de bord - 1 pc. (pour 58G022-AD)

PRÉPARATION AU FONCTIONNEMENT

INTRODUCTION / INSERTION DE L'ACCUMULATEUR

• Régler le commutateur de sens de rotation (5) en position médiane.
• Appuyer sur le bouton de fixation d'accumulateur (8) et retirer l'accumulateur (7) (fig. A).
• Insérer l'accumulateur chargée (7) dans le logement de la poignée jusqu'à ce que le bouton de fixation de l'accumulateur (8) s'enclenche de manière audible.

CHARGEMENT DE L'ACCUMULATEUR

La foreuse-visseuse est fournie avec un accumulateur partiellement chargé. La charge de l'accumulateur doit être effectuée dans des conditions où la température ambiante sélève de 4°C à 40°C. Un nouvel accumulateur ou un accumulateur qui n'a pas été utilisée depuis longtemps atteindra sa capacité maximale après environ 3-5 cycles de charge et de décharge.

• Retirez l'accumulateur (7) de l'appareil (fig. A).
• Branchez le chargeur dans la prise secteur (230 V AC).
• Insérez l'accumulateur (7) dans le chargeur (12) (fig. B). Vérifiez si l'accumulateur est correctement encastré (inséré jusqu'à la butée).

Après le branchement du chargeur dans la prise secteur (230 V AC) la diode verte (11) sur le chargeur s'allumera, la diode signalise la mise sous tension.

Après la mise de l'accumulateur (7) dans le chargeur (12) la diode rouge (11) sur le chargeur s'allumera, ce qui signalise que le processus de chargement de l'accumulateur est en cours.

Les diodes vertes d'état de charge (14) de l'accumulateur clignoterons en même en se référant aux situations différentes (cf. description ci-dessous).

• Clignotement de toutes les diodes - signalise l'épuisement de l'accumulateur et la nécessité de chargement.
• Clignotement de 2 diodes - signalise la décharge partielle de l'accumulateur.
• Clignotement d'une seule diode - signalise un haut niveau de chargementn de l'accumulateur.
  Après la charge complète de l'accumulateur, la diode (11) sur le chargeur s'allumera en vert, et toutes les diodes d'état de charge de l'accumulateur (14) s'allumeront de manière continue. Après un certain temps (env. 15 secondes), les diodes d'état de charge de l'accumulateur (14) s'éteindront.

Le chargement de l'accumulateur ne peut pas dépasser la période de 8 heures. Le dépassement de cette période peut provoquer l'endommagement des piles de l'accumulateur. Le chargeur ne se désactivera pas automatiquement après la charge complète de l'accumulateur. La diode verte sur le chargeur continuera à s'allumer. Les diodes d'état de charge de l'accumulateur s'éteilindront après un certain temps. Il faut débrancher l'alimentation avant de retirer l'accumulateur de la prise du chargeur. Il faut éviter les chargements partiels consécutifs. Il fdaut éviter le chargement de l'accumulateur après une courte utilisation. La diminution de la période entre les chargements consécutifs nécessaires témoigne du fait que l'accumulateur est usé et il faut le remplacer.

Durant le processus de chargement, les accumulateurs s'échauffent. Il est interdit d'utiliser l'appareil juste après le chargement – il faut attendre jusqu'à ce que l'accumulateur atteigne la température ambiante. Cela protège l'accumulateur contre l'endommagement.

SIGNALISATION D'ÉTAT DE CHARGE DE L'ACCUMULATEUR

L'accumulateur est équipé de signalisation de l'état de charge (3 diodes LED) (14). Pour vérifier l'état de charge de l'accumulateur, il faut appuyer sur le bouton d'état de charge de l'accumulateur (13) (fig. C). Le clignotement de toutes les diodes signalise un haut niveau de charge de l'accumulateur. Le clignotement de 2 diodes signalise la décharge partielle. Le clignotement d'une seule diode signifie l'épuisement de l'accumulateur et la nécessité de chargement.

FREIN DE BROCHE

La perceuse-visseuse est équipée d'un frein électronique qui arrête la broche immédiatement après le relâchement de la pression sur le bouton d'interrupteur (9). Le frein assure une précision de vissage et de perçage, en empêchant ainsi une libre rotation de la broche après la mise hors tension.

FONCTIONNEMENT / RÉGLAGES

MISE EN MARCHE / MISE HORS SERVICE

Mise en marche - enfoncer le bouton d'interrupteur (9).

Mise hors circuit - lâcher l'appui sur le bouton d'interrupteur (9).

Chaque enfoncement du bouton d'interrupteur provoque l'allumage de la diode (LED) (10) qui éclaire le poste de travail.

RÉGLAGE DE LA VITESSE DE ROTATION

La vitesse de vissage ou de perçage peut être réglée pendant le travail, par l'augmentation ou la diminution de la pression sur le bouton d'interrupteur (9). Le réglage de la vitesse permet un démarrage lent, ce qui empêche le glissement du foret lors du perçage de trous dans un plâtre ou dans un carrelage, tandis que lors du vissage et du dévissage il aide à garder le contrôle du travail.

Le réglage de la bague de réglage de couple (3) en position sélectionnée provoque un réglage durable de l'embrayage sur un couple souhaité. Après avoir atteint la valeur du couple réglée, l'embrayage de surcharge se déconnecte automatiquement. Cela permet d'éviter de trop serrer la vis ou d'endommager la perceuse-visseuse.

RÉGLAGE DU COUPLE

• Différents couples sont utilisés pour différentes vis et différents matériaux.
• Plus le couple est élevé, plus le nombre correspondant à la position donnée est élevé (fig. D).
• Réglez la bague de réglage de couple (3) en position sélectionnée pour provoquer un réglage durable de l'embrayage sur le couple spécifique.
• Commencer toujours à travailler avec un couple plus faible.
• Augmentez progressivement le couple jusqu'à obtenir une valeur souhaitée.
• Utilisez des réglages plus élevés pour dévisser les vis.
• Pour le perçage, sélectionnez le réglage marqué avec le symbole de foret. Avec ce réglage, la valeur de couple la plus élevée est atteinte.
• Le savoir-faire de choisir le bon réglage de couple est acquis à mesure de s'y exercer.

Le réglage de la bague de contrôle de couple en position de perçage provoque la désactivation de l'embrayage de surcharge.

MONTAGE DE L'OUTIL DANS LE MANDRIN DE PORTE-FORET

- Réglez le commutateur de sens de rotation (5) en position médiane. - En tournant la bague de mandrin à serrage rapide (2) dans le sens inverse des aiguilles d'une montre (voir le marquage sur la bague), on obtient l'ouverture souhaitée des mâchoires qui permet l'insertion d'un foret ou d'un embout de tournevis (fig. E).

- Pour fixer l'outil de travail, tournez la bague de serrage rapide (2) dans le sens des aiquilles d'une montre et serrez-la fermement.

Le démontage de l'outil de travail se déroule dans l'ordre inverse par rapport au montage.

Lors de la fixation d'un foret ou d'un embout de tournevis dans un mandrin à fixation rapide, faites attention au positionnement correct de l'outil. Si vous utilisez des embouts de tournevis courts ou les bits, utilisez un porte-embout magnétique supplémentaire en guise de rallonge.

DÉMONTAGE / MONTAGE DU MANDRIN DE PORTE-FORET

• Tirez la bague de blocage (15) vers l'avant et glissez le mandrin de porte-foret (1) sur la broche (fig. F).
• Montage du mandrin de porte-foret (1) se produit en ordre inverse par rapport au démontage.
• Tirez la bague de blocage (15) et insérez le mandrin de porte-foreti (1) dans la broche jusqu'à ce que le blocage s'enclenche de manière audible (il peut être nécessaire de tourner légèrement le mandrin de porte-foret pour obtenir sa position souhaitée).

MONTAGE ET REMPLACEMENT DES EMBOUTS DANS LE MANDRIN DE LA BROCHE

• Enfoncez entièrement un embout souhaité directement dans le mandrin de la broche (16) (fig. G).
• S'assurez que l'embout est entièrement enfoncé et s'il est fixé de manière sûre.
• Le démontage de l'embout est assuré par l'enlèvement de l'embout du mandrin de la broche.

Lors de l'utilisation des ebouts court et des bits, il faut utiliser l'adaptateur supplémentaire pour les embouts de tournevis. Lors du vissage des vis, il est toujours recommandé de forer au préalable un orifice pilote. Un court embout de tournevis monté dans la broche ne nécessite pas le démontage à l'occasion du montage du mandrin de porte-foret (fig. H).

SENS DE LA ROTATION À DROITE - À GAUCHE

Le sens de rotation de la broche est sélectionné à l'aide du commutateur de sens de rotation de la broche (5) (fig. 1).

Rotation à droite - placez le commutateur (5) dans la position la plus à gauche.

Rotation à gauche - placez le commutateur (5) dans la position la plus à droite.

* Sous réserve que dans certains cas, la position du commutateur par rapport au sens de rotation peut être différente de celle décrite. Veuillez vous reporter aux symboles graphiques mis sur le commutateur ou sur le boitier de l'appareil.

La position sûre est la position centrale du commutateur de sens de rotation (5), elle protège, contre le fonctionnement accidentel de l'outil électrique.

• Dans cette position, la perceuse-visseuse ne peut pas être démarrée.
• Dans cette position, il est posible de procéder au remplacement de forêts et d'embouts de vissage.
• Avant la mise en service, assurez-vous que le commutateur de sens de rotation (5) est dans la bonne position.

Il est interdit de changer le sens de rotation pendant que la broche de la perceuse-visseuse est en marche.

CHANGEMENT DE VITESSES

Commutateur de changement de vitesses (4) (fig. J) permet d'augmenter la plage de vitesse de rotation.

Ière vitesse : nombre de tours moins élevé, couple plus élevé.

IIème vitesse : régime de rotation plus élevé, couple plus réduit.

En fonction du travail effectué, réglez le sélecteur de vitesses sur la position appropriée. Si le commutateur ne se laisse pas déplacer, il faut tourner légèrement la broche.

Ne déplacez jamais la position du sélecteur de vitesses pendant que la perceuse - visseuse travaille. Cela pourrait endommager l'outil électrique.

Un perçage de longue durée à faible vitesse de la broche peut entraîner une surchauffe du moteur. Faites des pauses périodiques de travail ou laissez l'appareil fonctionner à des rotations maximales sans charge pendant une période d'environ 3 minutes.

MANCHE La perceuse-visseuse est équipée d'un clip pratique (6) qui peut être suspendu, par exemple, à une ceinture de montage lors de travaux en hauteur.

SERVICE ET ENTRETIEN

Il faut retirer l'accumulateur de l'appareil avant de procéder à toute activité d'installation, de réglage, de réparation ou de service.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'appareil juste après chaque utilisation.

• Il est interdit d'utiliser de l'eau ou d'autres liquides pour le nettoyage,.

• Il faut nettoyer l'appareil avec un chiffon propre ou purger à l'air comprimé à basse pression.

• N'utiliser jamais de produits de nettoyage ni de solvants pour ne pas abimer les pièces qui sont fabriquées en matières plastiques.
• Il faut nettoyer systématiquement les fentes de ventilation pour éviter une surchauffe du moteur.
• La perceuse-visseuse doit être toujours conservée dans un endroit sec et inaccessible aux enfants.
• Lorsque l'appareil n'est pas utilisé, l'accumulateur doit être retiré.

Tout défaut doit être éliminé par le service agréé du fabricant.

CARACTÉRISTIQUES TECHNIQUES

Perceuse-visseuse à accumulateur 58G022
Paramètre Valeur
Tension d'accumulateur 18 V DC
Plage de vitesses de rotation à marche à vide	marche I 0-	350 min -1
	marche II 0-	-1250 min -1
Étendue du mandrin de montage rapide 0,8 - 10 mm
Mandrin porte-outil 6,35 mm (1⁄4")
Plage de réglage de couple		1 - 19 + perçage
Couple moteur maximal (perçage doux) 28 Nm
Couple moteur maximal (perçage dur) 44 Nm
Classe de protection III
Poids 1,1 kg
Année de fabrication 2020
58G022 signifie le type et également la définition de l'appareil

Accumulateur de système Graphite Energy +
Paramètre Valeur
Accumulateur	58G001	58G004
Tension d`accumulateur 18 V DC	18 V DC
Type d`accumulateur	Li-Ion	Li-Ion
Capacité d`accumulateur	2000 mAh	4000 mAh
Plage de la température ambiante	4°C - 40°C	4°C - 40°C
Temps de charge 58G002	1 h	2 h
Poids	0,400 kg	0,650 kg
Année de fabrication	2020	2020

Chargeur de système Graphite Energy +
Paramètre Valeur
Type du chargeur	58G002
Tension d'alimentation	230 V AC
Fréquence d'alimentation	50 Hz
Tension de chargement	22 V DC
Courant de charge maximal	2300 mA
Plage de la température ambiante	4°C – 40°C
Temps de charge d'accumulateur 58G001	1 h
Temps de charge d'accumulateur 58G004	2 h
Classe de protection	II
Poids	0,300 kg
Année de fabrication	2020

Niveau de pression acoustique	Lp_a=84 dB(A) K=3 dB(A)
Niveau de puissance acoustique	Lw_a=95 dB(A) K=3 dB(A)
Valeur d'accélération des vibrations	a_h=1,552 m/s^2 K=1,5 m/s^2

Informations relatives au bruit et aux vibrations

Le niveau du bruit émis par l'appareil a été défini par tels paramètres que le niveau de la pression acoustique Lp A et le niveau de puissance acoustique Lw A (la valeur K signifie l'incertitude de mesurage).. Les vibrations émises par l'appareil sont décrites par la valeur d'accélération

des vibrations a_h (la valeur K signifie l'incertitude de mesurage).

Les valeurs citées dans le présent document : le niveau de pression acoustique émise Lp A , le niveau de puissance acoustique Lw A et la valeur d'accélération des vibrations a _h ont été mesurées conformément à la norme EN 60745-1:2009+A11:2010. Le niveau des vibrations cité ah peut être utilisé pour la comparaison des appareils électriques et pour l'évaluation préliminaire de l'exposition aux vibrations.

Le niveau des vibrations cité n'est représentatif que pour des utilisations essentielles de l'appareil. Si un outil électrique sera utilisé pour d'autres applications ou conjointement avec d'autres outils de travail, et également, si cet outil ne sera pas entretenu d'une manière appropriée, le niveau des vibrations peut changer. L'entretien insuffisant ou trop rarement appliqué peut entraîner l'intensification des vibrations. Les raisons citées ci-dessus peuvent causer l'augmentation de l'exposition aux vibrations pendant toute la période d'utilisation de l'outil.

Afin d'estimer précisement l'exposition aux vibrations, il faut prendre en compte les périodes durant lesquelles un outil électrique est débranché ou les périodes durant lesquelles il est branché mais n'est pas utilisé. Ainsi, après l'analyse précise de tous les facteurs, l'exposition cumulée aux vibrations peut s'avérer sérieusement inférieure.

Il faut mettre en œuvre les moyens de sécurité supplémentaires pour protéger l'utilisateur contre les effets de vibrations, tels que : entretienir périodiquement l'outil électrique et d'autres outils de travail, assurer la température des mains adéquate, organiser le travail d'une manière adéquate.

PROTECTION DE L'ENVIRONNEMENT

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances noches pour l'environnement. Le matériel non recyclé constitue une menace potentielle pour l'environnement et la santé humaine.

Li-Ion

Ne pas jeter les batteries avec les ordures ménagères, ne pas les jeter au feu ou dans l'eau. Les batteries endommagées ou usées doivent être correctement recyclées conformément à la directive en vigueur sur l'élimination des piles et batteries.

^a Sujet à changement sans préavis.

« Grupa Topex Spółka z ograniczoną odpowiedzialnością » Spółka komandytowa domicilié à Varsovie, ul. Pograniczna 2/4 (ci-après dénommé : « GrupaTopex ») Informe que tous les droits d'auteur sur le contenu de cette notice (ci-après dénommée : « Notice »), y compris notamment les textes, les photographies, les schémas, les figures, ainsi que la mise en page, appartiennent uniquement à Grupa Topex et font l'objet d'une protection juridique conformément à la loi du 4 février 1994 sur le droit d'auteur et les droits volsins (J. O. 2006 n° 90 pos. 631, telle que modifiée). La cople, le traitement, la publication, les modifications à des fins commerciales de l'ensemble ou d'une partie de la présente Notice sans l'autorisation écrite de Grupa Topex sont strictement Interdits et peuvent engager la responsabilité civile et juridique.
