58G022 - Urbjmašīna Graphite - Bezmaksas lietošanas instrukcija

Kategorija	Akumulatora urbjmašīna-skrūvgriezis
Zīmols	Graphite
Modelis	58G022
Nominālais spriegums	18 V līdzstrāva
Tukšgaitas ātrums (1. pārnesums)	0 – 350 apgr./min
Tukšgaitas ātrums (2. pārnesums)	0 – 1250 apgr./min
Patronas ietilpība	0,8 – 10 mm
Sešstūra instrumenta turētājs	6,35 mm (1/4")
Maks. griezes moments (mīksta urbšana)	28 Nm
Maks. griezes moments (cieta urbšana)	44 Nm
Svars	1,1 kg
Akumulatora tips	Li-Ion (58G001 2Ah / 58G004 4Ah)
Uzlādes laiks (akumulators 2Ah)	1 stunda
Uzlādes laiks (akumulators 4Ah)	2 stundas
Skaņas spiediena līmenis	84 dB(A)
Skaņas jaudas līmenis	95 dB(A)
Vibrācijas paātrinājums	1,552 m/s²
Vārpstas bremze	Jā, elektroniska
LED apgaismojums	Jā
Griezes momenta regulēšana	19 pozīcijas + urbšana
Ātruma maiņa	2 mehāniskie pārnesumi
Rotācijas virziens	Reversīvs
Ražošanas gads	2020
Aizsardzības klase	III
Apkope un tīrīšana	Sauss audums; izvairīties no ūdens un šķīdinātājiem
Ieteicamā drošība	Aizsargbrilles un trokšņu slāpētājs
Remontējamība	Uzticēt ražotājam vai pilnvarotam servisam

Bieži uzdotie jautājumi - 58G022 Graphite

Kā uzlādēt Graphite 58G022 urbjmašīnas akumulatoru?

Izņemiet akumulatoru no ierīces. Pievienojiet lādētāju 230 V maiņstrāvas kontaktligzdā. Ievietojiet akumulatoru lādētājā līdz galam. Sarkanā diode norāda, ka notiek uzlāde. Zaļā diode iedegas, kad uzlāde ir pabeigta. Nepārsniedziet 8 stundu uzlādes laiku.

Kā pārbaudīt akumulatora uzlādes līmeni?

Nospiediet uzlādes statusa pogu (13) uz akumulatora. Trīs LED diodes (14) norāda: visas mirgo = augsts līmenis, 2 diodes = daļēja izlāde, 1 diode = akumulators izlādējies.

Kā regulēt rotācijas ātrumu?

Ātrums tiek regulēts pakāpeniski, palielinot vai samazinot spiedienu uz slēdzi (9). Iepriekš noteiktam regulējumam izmantojiet ātruma maiņas slēdzi (4): I pozīcija – augsts griezes moments, II pozīcija – liels ātrums.

Kā regulēt pievilkšanas griezes momentu?

Pagrieziet griezes momenta regulēšanas gredzenu (3) uz vēlamo vērtību (no 1 līdz 19). Vienmēr sāciet ar zemu griezes momentu un pakāpeniski palieliniet. Urbšanai izvēlieties urbja simbolu, kas atslēdz sajūgu.

Kā mainīt rotācijas virzienu?

Izmantojiet rotācijas virziena pārslēdzēju (5). Kreisā pozīcija = rotācija pa labi, labā pozīcija = rotācija pa kreisi. Centrālā pozīcija bloķē slēdzi. Nekad nemainiet virzienu, kamēr vārpsta griežas.

Kā mainīt ātrumu (1./2. pārnesums)?

Pārvietojiet ātruma maiņas slēdzi (4) vēlamajā pozīcijā. Ja slēdzis nekustas, viegli pagrieziet vārpstu. Nekad nemainiet ātrumu, kamēr instruments darbojas.

Kā uzstādīt un noņemt urbi vai galu?

Iestatiet rotācijas virziena pārslēdzēju (5) vidējā pozīcijā. Pagrieziet patronas gredzenu (2) pretēji pulksteņrādītāja virzienam, lai atvērtu spīles. Ievietojiet instrumentu, pēc tam pievelciet, griežot pulksteņrādītāja virzienā. Īsam sešstūra galam ievietojiet to tieši vārpstā (16).

Kā apkopt urbjmašīnu?

Pirms jebkādas apkopes izņemiet akumulatoru. Notīriet ierīci ar sausu drānu vai saspiestu gaisu zemā spiedienā. Nekad neizmantojiet ūdeni, mazgāšanas līdzekļus vai šķīdinātājus. Regulāri tīriet ventilācijas atveres. Uzglabājiet sausā vietā, bērniem nepieejamā vietā.

Ko darīt, ja saskaras ar akumulatora šķidrumu?

Noslaukiet šķidrumu ar drānu. Ja tas nonāk saskarē ar ādu, skalojiet ar lielu daudzumu tīra ūdens un neitralizējiet ar citronu sulu vai etiķi. Ja šķidrums nokļūst acīs, skalojiet vismaz 10 minūtes un konsultējieties ar ārstu.

Kur veikt urbjmašīnas remontu?

Remonts jāuztic ražotājam vai pilnvarotam remonta servisam. Ir aizliegts pašam remontēt ierīci, lādētāju vai akumulatoru. Lietotām detaļām sazinieties ar bīstamo atkritumu apstrādes dienestu.

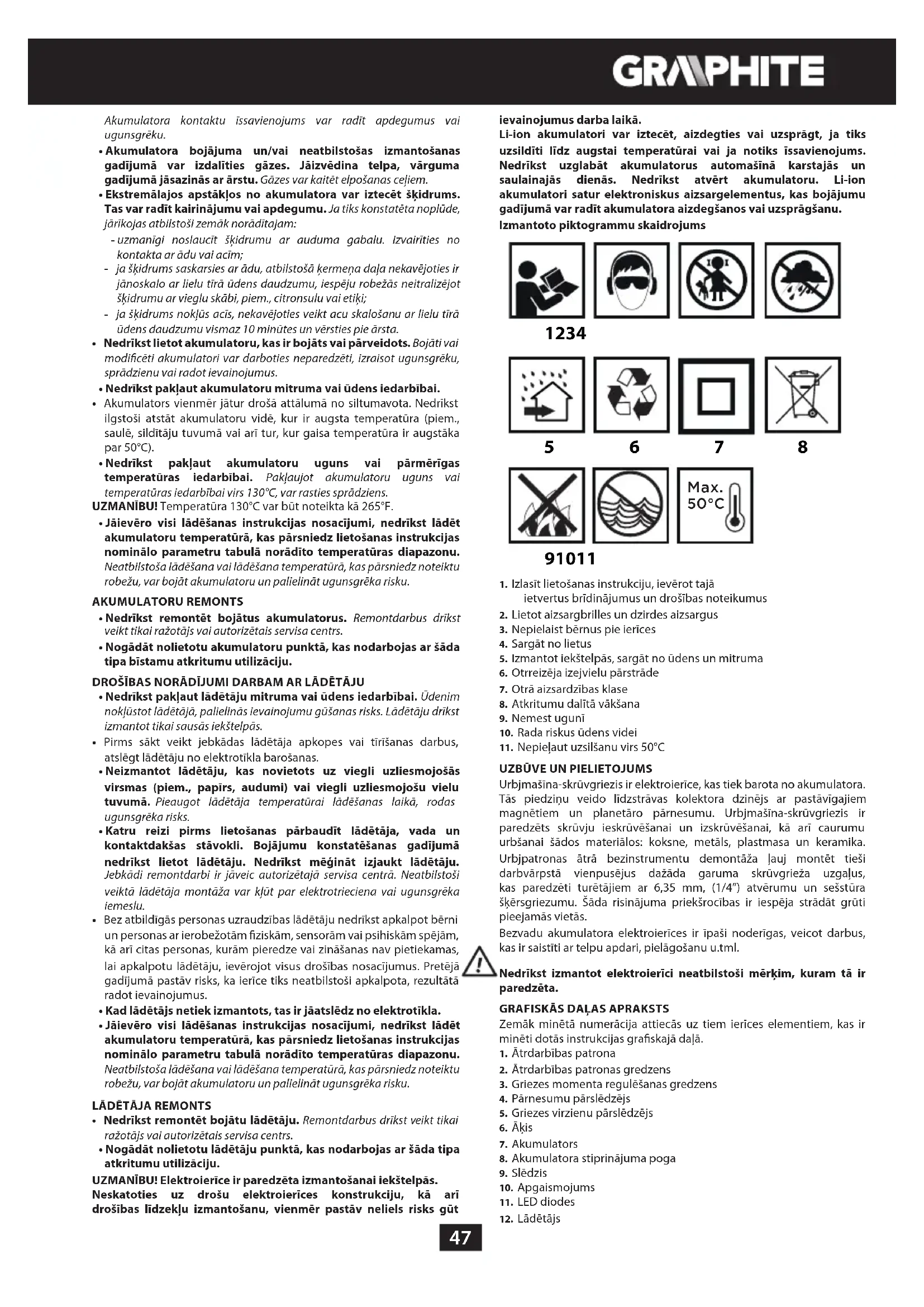

LIETOŠANAS INSTRUKCIJA 58G022 Graphite

• Uzlikt dzirdes aizsargus un aizsargbrilles darba laikā ar urbjmašinu-skrūvgriezi. Troksnis var sekmēt dzirdes zudumu. Metāla skaidas un citas lidojošas dalīņas var radīt pastāvīgu acu bojājumu.
• Veicot darbus, kuru laikā darbinstrumenti var saskarties ar apslēptiem barošanas vadiem, ierīce ir jātur aiz roktura izolētām virsmām. Saskarsmē ar barošanas vadu elektriskā strāva var tikt novadīta uz ierīces metāliskām dajām, kas var radit elektrotriecienu.

PAPILDU DROŠĪBAS NORĀDĪJUMI DROŠAM DARBAM AR URBJMAŠĪNU-SKRŪVGRIEZI

• Jāizmanto tikai ieteicamie akumulatori un lādētāji. Nedrīkst izmantot akumulatorus un lādētājus citiem mērkiem.
• Nedrikst mainit griešanās virzienu instrumenta darbvārpstas darbības laikā. Pretējā gadījumā urbjmašina-skrūvgriezis var tikt bojāts.
• Urbjmašinas-skrūvgrieža tīrīšanai ir jāizmanto mīkstais, sausais auduma gabals. Aizliegts lietot tīrīšanas līdzeklus vai spirtu.
• Nedrikst remontēt bojātu ierīci. Remontdarbu veikšana ir atļauta tikai ražotājam vai autorizētam servisa centram.

PAREIZA AKUMULATORU APKALPOŠANA UN EKSPLUATĆCIJA

• Lietotājam ir jāuzrauga akumulatora uzlādes process.
• Jāizvairās no akumulatora lādēšanas temperatūrā, kas ir zemāka par 0°C.
• Akumulatori ir jälädë tikai ar ražotäja ieteikto lädētäju. Izmantojot lädētäju, kas paredzëts citu akumulatora tipu lädēšanai, var rasties ugunsgrëka risks.
• Kad akumulators netiek izmantots, tas ir jäuzglabā drošā attālumā no tādiem metāla elementiem kā papīra skavas, monētas, atslēgas, naglas, skrūves un citiem metāla elementiem, kas var radīt issavienojumu starp akumulatora kontaktiem.

Akumulatora kontaktu ëssavienojums var radit apdegumus vai ugunsgrëku.

- Akumulatora bojājuma un/vai neatbilstošas izmantošanas gadījumā var izdalīties gāzes. Jāizvēdina telpa, vārguma gadījumā jāsazinās ar ārstu. Gāzes var kaitēt elpošanas celiem.

- Ekstremālajos apstāklos no akumulatora var iztecēt šķidrums. Tas var radīt kairinājumu vai apdegumu. Ja tiks konstatēta nopūde, jārīkojas atbilstoši zemāk norāditajam:

- uzmanīgi noslaucīt škidrumu ar auduma gabalu. Izvairīties no kontakta ar ādu vai acīm;

- ja škidrums saskarsies ar ādu, atbilstoša kermana daļa nekavējoties ir jānoskalo ar lielu tīrā ūdens daudzumu, iespēju robežās neitralizējot škidrumu ar vieglu skābi, piem., citronsulu vai etiki;

- ja škidrums noklüs acis, nekavējoties veikt acu skalošanu ar lielu tirā ūdens daudzumu vismaz 10 minūtes un vērsties pie ārsta.

- Nedrikst lietot akumulatoru, kas ir bojāts vai pārveidots. Bojāti vai modificēti akumulatori var darboties neparedzēti, izraisot ugunsgrēku, sprādzienu vai radot ievainojumus.

- Nedrikst paklaut akumulatoru mitruma vai üdens iedarbibai.

- Akumulators vienmēr jātur drošā attālumā no siltumavota. Nedrīkst ilgstoši atstāt akumulatoru vidē, kur ir augsta temperatūra (piem., saulē, sildītāju tuvumā vai arī tur, kur gaisa temperatūra ir augstāka par 50°C).

- Nedrikst pakļaut akumulatoru uguns vai pārmērīgas temperatūras iedarbībai. Pakļaujot akumulatoru uguns vai temperatūras iedarbībai virs 130°C, var rasties sprādziens.

UZMANIBUI Temperatura 130°C var but noteikta kā 265°F.

- Jäievëro visi lädëšanas instrukcijas nosacijumi, nedrīkst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.

AKUMULATORU REMONTS

- Nedrikst remontët bojätus akumulatorus. Remontdarbus drikst veikt tikai ražotājs vai autorizētais servisa centrs.

- Nogādāt nolietotu akumulatoru punktā, kas nodarbojas ar šāda tipa bīstamu atkritumu utilizāciju.

DROŠĪBAS NORĀDĪJUMI DARBAM AR LĀDĒTĀJU

- Nedrikst pakjaut lādētāju mitruma vai üdens iedarbībai. Üdenim noklūstot lādētājā, palielinās ievainojumu gūšanas risks. Lādētāju drīkst izmantot tikai sausās iekštelpās.

- Pirms säkt veikt jebkādas lādētāja apkopes vai tirišanas darbus, atslēgt lādētāju no elektrotikla barošanas.

- Neizmantot lādētāju, kas novietots uz viegli uzliesmojošas virsmas (piem., papīrs, audumi) val viegli uzliesmojošu vielu tuvumā. Pieaugot lādētāja temperatūrai lādēšanas laikā, rodas ugunsgrēka risks.

- Katru reizi pirms lietošanas pärbaudit lādētāja, vada un kontaktdakšas stāvokli. Bojājumu konstatēšanas gadījumā nedrīkst lietot lādētāju. Nedrīkst mēgināt izjaukt lādētāju. Jebkādi remontdarbi ir jāveic autorizētajā servisa centrā. Neatbilstoši veiktā lādētāja montāza var klūt par elektrotrieciena vai ugunsgrēka iemeslu.

- Bez atbildigās personas uzraudzības lādētāju nedrikst apkalpot bērni un personas ar ierobežotām fiziskām, sensorām vai psihiskām spējām, kā arī citas personas, kurām pieredze vai zināšanas nav pietiekamas, lai apkalpotu lādētāju, ievērojot visus drošības nosacijumus. Pretējā gadījumā pastāv risks, ka ierīce tiks neatbilstoši apkalpota, rezultātā radot ievainojumus.

- Kad lādētājs netiek izmantots, tas ir jāatslēdz no elektrotikla.

- Jäievēro visi lādēšanas instrukcijas nosacījumi, nedrikst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.

LĀDĒTĀJA REMONTS

Nedrikst remontët bojātu lādētāju. Remontdarbus drikst veikt tikai ražotājs vai autorizētais servisa centrs.

- Nogādāt nolietotu lādētāju punktā, kas nodarbojas ar šāda tipa atkritumu utilizāciju.

UZMANĪBU! Elektroierīce ir paredzēta izmantošanai iekštelpās.

Neskatoties uz drošu elektroierices konstrukciju, kā ari drošības lidzekļu izmantošanu, vienmēr pastāv neliels risks gūt

ievainojumus darba laikā.

Li-ion akumulatori var iztecët, aizdegties vai uzsprägt, ja tiks uzsilditi lidz augstai temperatürai vai ja notiks issavienojums. Nedrikst uzglabät akumulatorus automašinä karstajäs un saulainajäs dienäs. Nedrikst atvërt akumulatoru. Li-ion akumulatori satur elektroniskus aizsargelementus, kas bojājumu gadijumä var radit akumulatora aizdegšanos vai uzsprägšanu.

Izmantoto piktogrammu skaidrojums

1234

5

6

7

8

91011

1. Izlasīt lietošanas instrukciju, ieverot tajā ietvertus brīdinājumus un drošības noteikumus
2. Lietot aizsargbrilles un dzirdes aizsargus
3. Nepielaist bērnus pie ierīces
4. Sargāt no lietus
5. Izmantot iekštelpås, sargåt no üdens un mitruma
6. Otrreizēja izejvielu pārstrāde
7. Otrā aizsardzības klase
8. Atkritumu dalitā vākšana
9. Nemest ugunī
10. Rada riskus üdens videi
11. Nepieļaut uzsilšanu virs 50°C

UZBÜVE UN PIELIETOJUMS

Urbjmašina-skrüvgriezis ir elektroierice, kas tiek barota no akumulatora. Täs piedziņu veido līdzstrāvas kolektora dzinējs ar pastāvīgajiem magnētiem un planetāro pārnesumu. Urbjmašina-skrüvgriezis ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī caurumu urbšanai šādos materiālos: koksne, metāls, plastmasa un keramika. Urbjpatronas ātrā bezinstrumentu demontāža lauj montēt tieši darbvārpstā vienpusējus dažāda garuma skrūvgrieža uzgalus, kas paredzēti turētājiem ar 6,35 mm, (1/4") atvērumu un seštūra šķersgriezumu. Šāda risinājuma priekšrocības ir iespēja strādāt grūti pieejamās vietās.

Bezvadu akumulatora elektroierīces ir īpaši noderīgas, veicot darbus, kas ir saistīti ar telpu apdari, pielāgošanu u.tml.

Nedrikst izmantot elektroierici neatbilstoši mērķim, kuram tā ir paredzēta.

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir minēti dotās instrukcijas grafiskajā dalā.

1. Ātrdarbības patrona
2. Ātrdarbības patronas gredzens
3. Griezes momenta regulēšanas gredzens

4. Pārnesumu pārslēdzējs

5. Griezes virzienu pārslēdzējs

6. Akis

7. Akumulators

8. Akumulatora stiprinājuma poga

9. Slēdzis

10. Apgaismojums

11. LED diodes

12. Lādētājs

13. Akumulatora uzlādes stāvokļa indikācijas poga

14. Akumulatora uzlādes stāvokla indikācija (LED diodes)
15. Blokēšanas gredzens
16. Darbvārpsta
17. Attels un izstrādājums var nedaudz atškirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMÃCIJA

APRÍKOJUMS UN PIEDERUMI

1. lenka adapteris - 1 gab. (attiecas uz 58G022-AD)
2. malu adapteris - 1 gab. (paredzëts 58G022-AD)

SAGATAVOŠANĀS DARBAM

AKUMULATORA IZNEMŠANA/IELIKŠANA

• Uzlikt griezes virzienu pārslēdzēju (5) vidējā stāvokli.
• Nospiest akumulatora stiprinājuma pogu (8) un izņemt akumulatoru (7) (A att.).
• lelikt uzlādētu akumulatoru (7) roktura turētājā, līdz tiks sadzirdēts akumulatora stiprinājuma pogas (8) klikšķis.

AKUMULATORA UZLÄDE

lerīces akumulators ir daļēji uzlādēts. Akumulatora uzlāde jāveic apstākļos, kad apkārtējās vides temperatūra ir 4℃ - 40℃. Jauns akumulators vai tāds, kas ilgstoši netika izmantots, sasniegs pilno barošanas spēju aptuveni pēc 3-5 uzlādēšanas un izlādēšanas cikliem.

- Iznemt akumulatoru (7) no ierices (A att.).

- Pieslēgt lādētāju tīkla kontaktligzdai (230 V AC).

- lelikt akumulatoru (7) lādētājā (12) (B att.). Pārbaudit, vai akumulators ir ielikts atbilstoši (lidz galam).

Pēc lādētāja ieslēgšanas barošanas tiklā (230 V AC), lādētājam sāks degt zaļā diode (11), kas signalizēs par sprieguma esamibu. levietojot akumulatoru (7) lādētājā (12), lādētājam sāks degt sarkanā diode (11), kas norāda uz akumulatora lādēšanas procesu.

Aprakstu par vienlaicīgi mirgojošo akumulatora uzlādes stāvokļa indikācijas (14) zaļo diožu degšanu skat. zemāk.

- Mirgo visas diodes - signalizē par akumulatora izlādi un nepieciešamību to uzlādēt.

- Mirgo 2 diodes – signalizē par daļēju izlādi.

- Mirgo 1 diode – signalizē par akumulatora augstu uzlādes līmeni.

Pēc akumulatora uzlādes degs lādētāja zaļā diode (11), bet visas akumulatora uzlādes stāvokļa indikācijas diodes (14) degs nepārtraukti. Pēc neilga laika (apt. 15 sek.) šīs diodes (14) nodzisīs.

Nedrikst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies pēc pilnas akumulatora uzlādes. Lādētāja zaļā diode turpinās degt. Akumulatora uzlādes stāvokļa indikācijas diodes nodzisīs pēc kāda laika. Atslēgt barošanu pirms akumulatora izņemšanas no lādētāja ligzdas. Izvairīties no secīgām išām uzlādēm. Nav jāuzlādē akumulatori pēc ierīces išā izmantošanas laika. levērojams laika samazinājums starp uzlādes reizēm norāda uz to, ka akumulators ir izlietots un tas ir jānomaina.

Uzlādes laikā akumulators stipri uzkarst. Neveikt darbu uzreiz pēc lādēšanas – uzgaidīt, kamēr akumulators atdzisīs līdz istabas temperatūrai. Tas pasargās no akumulatora bojājumiem.

INDIKÄCIJA PAR AKUMULATORA UZLÄDES STÄVOKLI

Akumulators ir aprikots ar akumulatora uzlādes stāvokļa indikāciju (3 LED diodes) (14). Lai pārbaudītu akumulatora uzlādes stāvokli, jānospiež akumulatora uzlādes stāvokļa indikācijas poga (13) (C att.). Visu LED diožu degšana nozīmē akumulatora augstu uzlādes limeni. 2 LED diožu degšana nozīmē dalēju izlādi. Tikai 1 LED diodes degšana nozīmē akumulatora izlādi un nepieciešamību to uzlādēt.

Urbjmašinai-skrūvgriezim ir elektroniskās bremzes, kas nekavējoties aptur darbvārpstu, kad tiek samazināts spiediens uz slēdža (9) pogu. Bremzes nodrošina ieskrūvēšanas un urbšanas precizitāti, nepieļaujot darbvārpstas brīvo griešanos pēc izslēgšanas.

DARBS/ IESTATIJUMI

IESLÊGŠANA / IZSLÊGŠANA

leslēgšana – nospiest slēdža (9) pogu.

Izslēgšana – samazināt spiedienu uz slēdža (9) pogu.

Katru reizi nospiežot slēdža (9) pogu, sākt degt LED diode (10), kas apgaismo darba vietu.

GRIEZES ĀTRUMA REGULĖŠANA

Skrūvēšanas vai urbšanas ātrumu var regulēt darba laikā, samazinot vai palielinot spiedienu uz slēdža (9) pogu. Ātruma regulēšana nodrošina lēnu darba uzsākšanu, kas atveres urbšanas laikā ĝipsī vai flizēs aizsargā no urbja slīdešanas, savukārt ieskrūvēšanas un izskrūvēšanas laikā palīdz kontrolēt darbu.

PÄRSLODZES SAJÜGS

Griezes momenta regulēšanas gredzena (3) iestatijums izvēlētajā pozicijā nodrošina pastāvīgu sajūga izvietojumu noteiktajā griezes momenta lielumā. Sasniedzot uzstādīto griezes momentu, notiek automatiskā pārslodzes sajūga atslēgšana. Tas pasargā no pārāk dziļas skrūves ieskrūvēšanas vai no urbjmašinas-skrūvgrieža bojājumiem.

GRIEZES MOMENTA REGULÂCIJA

• Dažādām skrūvēm un materiāliem nepieciešams izmantot dažāda lieluma griezes momentus.
• Jo lielāks ir griezes moments, jo lielāks ir skaitlis, kas atbilst dotam stāvoklim (D att.).
• Uzlikt griezes momenta regulēšanas gredzenu (3) nepieciešamajā griezes momenta lielumā.
• Darbs vienmēr jāsāk ar mazāku griezes momenta lielumu.
• Griezes moments ir jäpalielina pakäpeniski, kamër tiks sasniegts vëlamais rezultāts.
• Izskrūvējot skrūves, jāizvēlas lielākas griezes momenta vērtības.
• Urbšanai ir jāizvēlas iestatījumi, kas apzīmēti ar urbja simbolu. Šajā iestatījumā tiek iegūta vislielākā griezes momenta vērtība.
• Spēja izvēlēties atbilstošu griezes momenta lielumu rodas līdz ar praksi.

Uzstādot griezes momenta regulēšanas gredzenu urbšanas pozīcijā, pārslodzes sajūgs tiek deaktivizēts.

DARBINSTRUMENTU MONTAŽA ĀTRDARBĪBAS PATRONĀ

• Uzlikt griešanās virzienu pārslēdzēju (5) vidusstāvoklī.
• Griežot ātrdarbības patronas gredzenu (2) pretēji pulksteņrādītāja virzienam (skat. apzīmējumus uz gredzena), tiek iegūts nepieciešamais žokļu atvērums, kas ľauj ielikt vajadzīgo skrūvēšanas uzgali vai urbi (E att.).
• Lai nostiprinātu darbinstrumentu, pagriezt ātrdarbības patronas gredzenu (2) pulksteņrāditāja virzienā un stingri aizgriezt.

Darbinstrumenta demontāža notiek tā montāžai pretējā secībā.

Piestiprinot urbi vai skrūvgrieža uzgali ātrdarbības patronā, jāpievērš uzmanība darbinstrumenta atbilstošajam izvietojumam. Izmantojot isus skrūvgrieža uzgaļus, jālieto papildu magnētiskais satvērējs kā pagarinātājs.

ÄTRDARBIBAS PATRONAS DEMONTÄŽA/ MONTÄŽA

• Atvilkt blokēšanas gredzenu (15) uz priekšu un noņemt ātrdarbības patronu (1) no darbvārpstas (F att.).
• Ātrdarbības patronas (1) montāža notiek demontāžai pretējā secībā.
• Atvilkt blokëšanas gredzenu (15) un ielikt ätrdarbības patronu (1) darbvärpstā, līdz tiks sadzirdēta raksturīgā noblokëšanās skana (var rasties vajadzība pagriezt ätrdarbības patronu, līdz tā ienems atbilstošo stāvokli).

UZGAŁU MONTĀŻA UN NOMAINA DARBVĀRPSTAS TURĒTĀJĀ

• Novietot atbilstošo uzgali tieši darbvārpstas (16) turētājā (G att.).
• Pārliecināties, ka uzgalis ir ielikts līdz galam un nofiksēts droši.
• Darbinstrumenta demontāža notiek, izņemot uzgali no darbvārpstas turētāja.

i Izmantojot isus skrūvgrieža uzgalus, jāizmanto papildu adapteris skrūvgrieža uzgaļiem. leskrūvējot skrūves, ieteicams, vienmēr iepriekš veikt konduktorurbumu. Isais skrūvgrieža uzgalis, kas piestiprināts tieši darbvārpstas turētājā, nav jānoņem, piestiprinot ātrdarbības patronu (H att.).

KREISAIS/LABAIS GRIEZES VIRZIENS

Pateicoties griešanās virziena pārslēdzējam (5), tiek mainīts

darbvārpstas griešanās virziens (I att.).

Griešanās pa labi – novietot griezes virziena pārslēdzēju (5) kreisajā malējā stāvokli.

Griešanās pa kreisi – novietot griezes virziena pārslēdzēju (5) labajā malējā stāvokli.

* Bridinajums: Dažos gadijumos pārsledzēja stāvoklis atriecībā pret griezes virzienu var atšķirties no iepriekš aprakstitā. Nepieciešams pievērst uzmanību simboliem, kas atrodas uz pārsledzēja vai ierīces korpusa.

Griezes virziena pārslēdzēja (5) vidusstāvoklis ir drošais stāvoklis, kas aizsargā pret gadījuma elektroierīces ieslēgšanos.

• Šajā stāvoklī nevar iedarbināt urbjmašīnu-skrūvgriezi.
• Šajā stāvoklī tiek mainīti urbji vai uzgaļi.
• Pirms ieslēgšanas nepieciešams pārbaudīt, vai griezes virziena pārslēdzējs (5) atrodas atbilstošā pozīcijā.

Nedrikst mainit griezes virzienus urbjmašinas-skrūvgrieža darbvārpstas grišanās laikā.

PĀRNESUMA MAINA

Pārnesuma pārslēdzējs (4) (J att.) nodrošina griezes ātruma palielināšanu.

I pārnesums: apgriezienu skaits ir mazāks, tāpēc griezes momenta spēks ir lielāks.

II pārnesums: apgriezienu skaits ir lielāks, tāpēc griezes momenta spēks ir mazāks.

Atkaribā no veiktajiem darbiem pārnesuma pārslēdzējs ir jāuzliek atbilstošā stāvokli. Ja pārslēdzēju nevar pārlikt, nepieciešams nedaudz pagriezt darbvārpstu.

Aizliegts pārlikt pārnesuma pārslēdzēju tad, kad urbjmašīna- skrūvgriezis strādā. Tas var izraisīt elektroierīces bojājumu.

Ilglaicīgā urbšana zemajā darbvaṛpstas griešanās ātrumā var pārkarsēt dzinēju. Tādējādi periodiski ir jātaisa pārtraukumi darbā vai jālauj, lai elektroierīce strādā maksimālajos apgriezienos bez slodzes apmēram 3 minūtes.

ĀKIS

Urbjmašinai-skrūvgriezim ir praktisks ākis (6), kas kalpo ierīces pakarināšanai, piemēram, uz montiera siksnas strādājot augstumā.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulēšanu, remontu vai apkalpošanu, izņemt akumulatoru no tierīces.

APKOPE UN UZGLABĀŠANA

• Ieteicams tūrīt elektroierīci katru reizi uzreiz pēc lietošanas.
• Nedrīkst izmantot tīrīšanai ūdeni vai jebkādus citus škidrumus.
• Ierīce jātūra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.
• Neizmantot tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detalas.
• Regulāri jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu elektroierīces pārkaršanu.
• Ierīce vienmēr jāuzglabā sausā, bērniem nepieejamā vietā.
• Elektroierīce jāuzglabā ar izņemtu akumulatoru.
  Jebkāda veida defekti ir jānovērš ražotāja autorizētos servisa centros.

TEHNISKIE PARAMETRI

Akumulatora urbjmašina-skrūvgriezis 58G022
Parametrs Vērtība
Akumulatora spriegums 18 V DC
Griezes ātruma diapazonstukšgaitā	I pārnesums 0-350 min ^-1 II pārnesums 0-1250 min ^-1
Ātrdarbības patronas diapazons 0,8 - 10 mm
Darbinstrumentu turētājs 6,35 mm ( ^1⁄4 ‘’)
Griezes momenta regulēšanas diapazons		1 – 19 + plusurbšana
Maks. griezes moments (mīksta skrūvēšana) 28 Nm
Maks. griezes moments (cieta skrūvēšana) 44 Nm
Elektroaizsardzības klase III
Masa 1,1 kg
Ražošanas gads 2020
58G022 - nozīmē gan elektroierīces tipu, gan arī apzīmējumu.

Graphite Energy+ sistēmas akumulators
Parametrs Vērtība
Akumulators 58G001 58G004
Akumulatora spriegums	18 V DC	18 V DC
Akumulatora tips	Li-Ion	Li-Ion
Akumulatora kapacitāte	2000 mAh	4000 mAh
Vides temperatūras diapazons	4 °C – 40°C	4°C – 40°C
Lādēšanas laiks ar lādētāju 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Ražošanas gads 2020 2020

Graphite Energy+ sistēmas lādētājs
Parametrs Vērtība
Lādētāja tips	58G002
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Lādēšanas spriegums	22 V DC
Maks. lādēšanas strāva	2300 mA
Vides temperatūras diapazons	4 °C – 40°C
Akumulatora 58G001 lādēšanas laiks	1 h
Akumulatora 58G004 lādēšanas laiks	2 h
Elektroaizsardzības klase	II
Masa	0,300 kg
Ražošanas gads	2020

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis	Lp_A = 84 dB(A) K=3 dB(A)
Akustiskās jaudas līmenis	Lw_A = 95 dB(A) K=3 dB(A)
Vērtība, kas mēra vibrāciju paātrinājumu	a_h = 1,552 m/s^2 K=1,5 m/s

Informācija par troksni un vibrāciju

lerīces emitētā trokšņa līmenis ir aprakstīts caur emitētā akustiskā spiediena līmeni Lp A un akustiskās jaudas līmeni Lw A (kur K ir mērījuma neprecizitāte). lerīces emitētās vibrācijas ir aprakstītas caur vērtību a _b , kas mēra vibrāciju paātrinājumu, (kur K ir mērījuma neprecizitāte).

Šajā instrukcijā norādītais emitētā akustiskā spiediena līmenis LpA, akustiskās jaudas līmenis LwA, kā arī vērtība aH, kas mēra vibrāciju paātrinājumu, ir mērita saskaṇā ar standartu EN 60745-1: 2009+A11:2010. Norādīta vērtība ah, kas mēra vibrāciju paātrinājumu, var tikt izmantota ierīču salīdzināšanai un vibrācijas ekspozīcijas sākotnējam novērtējumam.

Dotais vibrāciju limenis ir representatīvais lielums attiecībā pret elektroierīces pamatizmantošanas mērķiem. Ja ierīce tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, vibrāciju limenis var mainīties. Augstāku vibrācijas limeni ietekmēs nepietiekama vai pārāk reta ierīces kopšana. Iepriekš minētie iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precīzi novērtētu vibrācijas ekspozīciju, jānem vērā periodi, kad elektroierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota darbam. Detalizēti novērtējot visus faktorus, kopējā vibrācijas ekspozīcija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības pasākumi kā elektroierīces un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

VIDES AIZSARDZIBA

Elektroninstrumentus nedrikst izmest kopä ar sadzīves atkritumiem. Tie ir janodod utilizacijai attiecigajiem uzpēmumiem. Informaciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nulietotās elektriskās un elektroniskās leītēs satur videi kaūgās vielas. leītēce, kura netika paklauta otreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilveku veselībai.

Li-Ion

Akumulatorus/ baterijas nedrikst izmest kopā ar sadzīves atkritumiem, mest uguni vai udenī. Bojati vai nolietoti akumulatori ir jānodod parelzajai otreizejai pāstrādel saskaņa ar speka esošu direktivu par akumulatoru un bateriju utilizāciju.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczona odpowiedzialnością” Spółka komandytowa (turpmák „Grupa Topex“) ar galveno ofshu Varšavá, ul. Pograniczna 2/4, informe, ka visa veida autortiesibas attieścibá uz dotās instrukcijas (turpmák „Instrukcija“) saturu, tai skaita uz tās tekstiem, samazinātām fotogrājīm, shēmām, zimējumiem, kā arī attiecibá uz tās kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesibam un blakustiesibam“ (Likumu Vestnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto dalu kopēšana, apstrāde, publicēšana vai modifičešana kourcmercmējkiem bez Grupa Topex rakstiskas atļaujas ir stingri aizliegta, pretejā gadījumā pārkāpējs var tikt saukts prie kriminālās vai administratīvas atbildiblas.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE AKUTRELL-KRUVIKEERAJA 58G022

EE

TÄHELEPANU ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED

ERIOHUTUSJUHISED OHUTUKS TÖÖKS AKUTRELL-KRUVIKE-ERAJAGA
