Kategorie	Akumulátorová vrtačka-šroubovák
Značka	Graphite
Model	58G022
Jmenovité napětí	18 V DC
Volnoběžné otáčky (1. rychlost)	0 – 350 min⁻¹
Volnoběžné otáčky (2. rychlost)	0 – 1250 min⁻¹
Kapacita sklíčidla	0,8 – 10 mm
Šestihranný držák nástrojů	6,35 mm (1/4")
Max. krouticí moment (měkké vrtání)	28 Nm
Max. krouticí moment (tvrdé vrtání)	44 Nm
Hmotnost	1,1 kg
Typ akumulátoru	Li-Ion (58G001 2Ah / 58G004 4Ah)
Doba nabíjení (akumulátor 2Ah)	1 h
Doba nabíjení (akumulátor 4Ah)	2 h
Hladina akustického tlaku	84 dB(A)
Hladina akustického výkonu	95 dB(A)
Zrychlení vibrací	1,552 m/s²
Brzda vřetene	Ano, elektronická
LED osvětlení	Ano
Nastavení krouticího momentu	19 poloh + vrtání
Změna rychlosti	2 mechanické rychlosti
Směr otáčení	Reverzní
Rok výroby	2020
Třída ochrany	III
Údržba a čištění	Suchý hadřík; vyhněte se vodě a rozpouštědlům
Doporučená bezpečnost	Ochranné brýle a protihluková sluchátka
Opravitelnost	Svěřte výrobci nebo autorizovanému servisu

Často kladené otázky - 58G022 Graphite

Jak nabíjet akumulátor vrtačky Graphite 58G022?

Vyjměte akumulátor z přístroje. Zapojte nabíječku do síťové zásuvky 230 V AC. Vložte akumulátor do nabíječky až na doraz. Červená dioda signalizuje probíhající nabíjení. Zelená dioda se rozsvítí po dokončení nabíjení. Nepřekračujte 8 hodin nabíjení.

Jak zkontrolovat úroveň nabití akumulátoru?

Stiskněte tlačítko stavu nabití (13) na akumulátoru. Tři LED diody (14) indikují: blikání všech = vysoká úroveň, 2 diody = částečné vybití, 1 dioda = akumulátor vybitý.

Jak nastavit rychlost otáčení?

Rychlost se nastavuje plynule zvyšováním nebo snižováním tlaku na spínač (9). Pro přednastavené nastavení použijte přepínač změny rychlosti (4): poloha I pro vysoký krouticí moment, poloha II pro vysokou rychlost.

Jak nastavit utahovací moment?

Otáčejte kroužkem nastavení krouticího momentu (3) na požadovanou hodnotu (od 1 do 19). Vždy začněte s nízkým momentem a postupně zvyšujte. Pro vrtání zvolte symbol vrtáku, který deaktivuje spojku.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení (5). Levá poloha = otáčení doprava, pravá poloha = otáčení doleva. Střední poloha uzamkne spínač. Nikdy neměňte směr, když se vřeteno otáčí.

Jak změnit rychlost (1./2.)?

Přesuňte přepínač změny rychlosti (4) do požadované polohy. Pokud přepínač nejde posunout, mírně pootočte vřetenem. Nikdy neměňte rychlost, když je nástroj v chodu.

Jak nasadit a vyjmout vrták nebo bit?

Nastavte přepínač směru otáčení (5) do střední polohy. Otáčejte kroužkem sklíčidla (2) proti směru hodinových ručiček pro otevření čelistí. Vložte nástroj, poté utáhněte otáčením po směru hodinových ručiček. Pro krátký šestihranný bit jej zasuňte přímo do vřetene (16).

Jak udržovat vrtačku?

Před jakoukoliv údržbou vyjměte akumulátor. Čistěte přístroj suchým hadříkem nebo stlačeným vzduchem při nízkém tlaku. Nikdy nepoužívejte vodu, čisticí prostředky ani rozpouštědla. Pravidelně čistěte větrací štěrbiny. Skladujte na suchém místě, mimo dosah dětí.

Co dělat při kontaktu s kapalinou z akumulátoru?

Otřete kapalinu hadříkem. Při kontaktu s pokožkou opláchněte velkým množstvím čisté vody a neutralizujte citronovou šťávou nebo octem. Pokud se kapalina dostane do očí, vyplachujte alespoň 10 minut a vyhledejte lékaře.

Kde nechat opravit vrtačku?

Opravy musí být svěřeny výrobci nebo autorizovanému servisu. Je zakázáno provádět opravy svépomocí na přístroji, nabíječce nebo akumulátoru. Pro použité díly kontaktujte službu pro nakládání s nebezpečným odpadem.

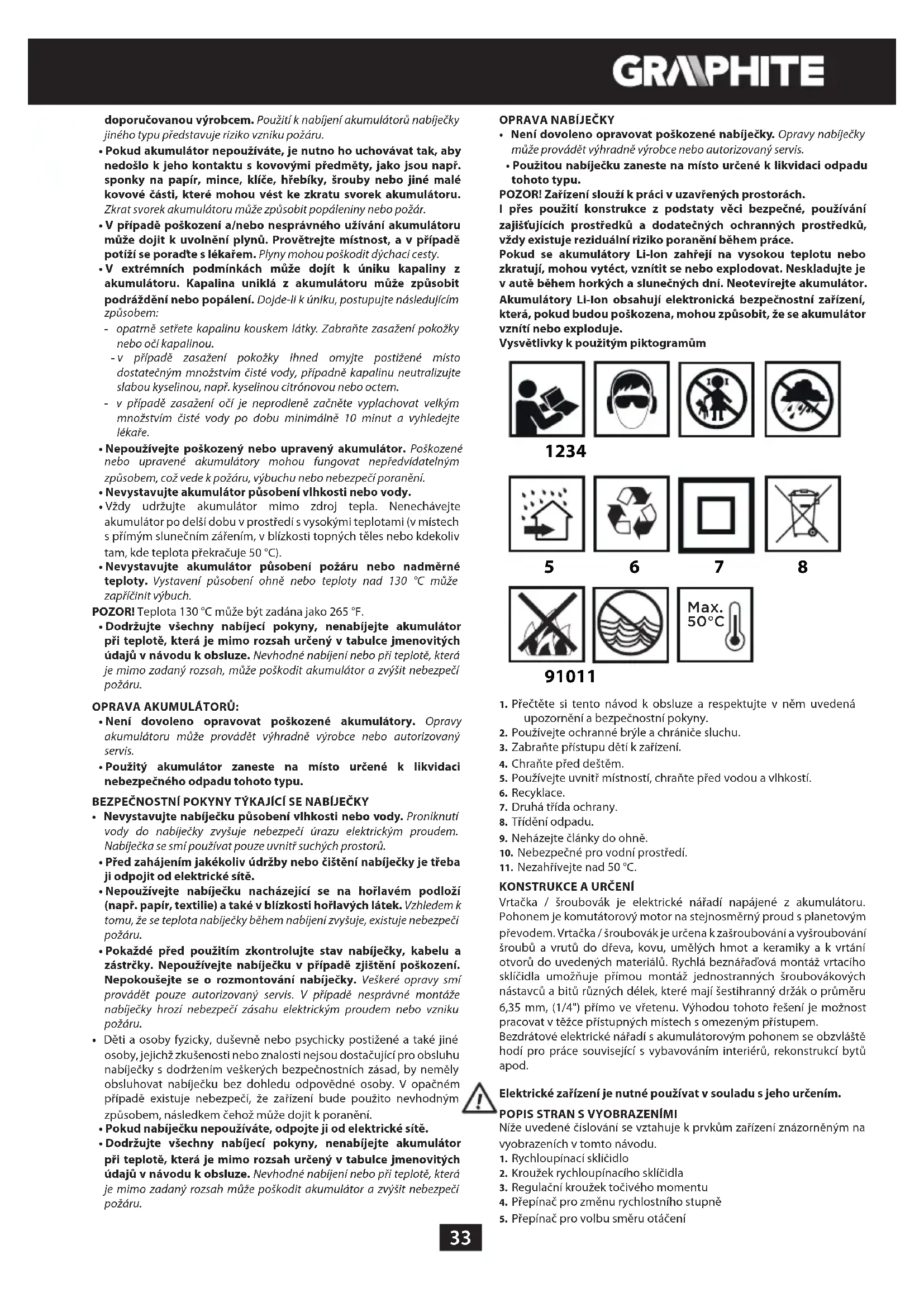

NÁVOD K OBSLUZE 58G022 Graphite

• Pří práci s vrtačkou/šroubovákem si nasadte chrániče sluchu a uzavřené ochranné brýle. Působení hluku může vést ke ztrátě sluchu. Kovové piliny a jiné poletující částice mohou způsobit trvalé poškození očí.
• Během provádění prací, při nichž by mohlo nářadí narazit na skryté elektrické kabely, držte nářadí výhradně za izolované povrchy rukojeti. Kontakt s kabelem napájecí sítě může zapříčinit předání napětí na kovové části elektrického zařízení, což by mohlo způsobit úraz elektrickým proudem.

DOPLŇKOVÉ POKYNY PRO BEZPEČNOU PRÁCI S VRTAČKOU / ŠROUBOVÁKEM

• Používejte výhradně doporučované akumulátory a nabíječky. Nepoužívejte akumulátory a nabíječky k jiným účelům.
• Neprovádějte změnu směru otáčení vřetene nářadí během provozu. V opačném případě může dojít k poškození vrtačky / šroubováku.
• K čištění vrtačky / šroubováku používejte měkký suchý hadřík. Nikdy ji nečistěte žádnými čisticími prostředky nebo prostředky s obsahem alkoholu.
• Není dovoleno opravovat poškozené zařízení. Opravy může provádět výhradně výrobce nebo autorizovaný servis.

SPRÁVNÁ MANIPULACE A PROVOZ AKUMULÁTORÚ

• Proces nabíjení akumulátoru by měl probíhat pod kontrolou uživatele.
• Nenabíjejte akumulátor při teplotách nižších než 0 °C.
• Akumulátory by měly být nabíjeny výhradně nabíječkou

doporučovanou výrobcem. Použití k nabíjení akumulátorů nabíječky jiného typu představuje riziko vzniku požáru.

• Pokud akumulátor nepoužíváte, je nutno ho uchovávat tak, aby nedošlo k jeho kontaktu s kovovými předměty, jako jsou např. sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné malé kovové části, které mohou vést ke zkratu svorek akumulátoru. Zkrat svorek akumulátoru může způsobit popáleniny nebo požár.
  • V případě poškození a/nebo nesprávného užívání akumulátoru může dojit k uvolnění plynů. Provětrejte místnost, a v případě potíží se poradťe s lékařem. Plyny mohou poškodit dýchací cesty.
  • V extrémních podmínkách může dojít k úniku kapaliny z akumulátoru. Kapalina uniklá z akumulátoru může způsobit podráždění nebo popálení. Dojde-li k úniku, postupujte následujícím způsobem:

- opatrně setřete kapalinu kouskem látky. Zabraňte zasažení pokožky nebo očí kapalinou.

-v případě zasažení pokožky ihned omyjte postižené místo dostatečným množstvím čisté vody, případně kapalinu neutralizujte slabou kyselinou, např. kyselinou citrónovou nebo octem.
- v případě zasažení očí je neprodleně začněte vyplachovat velkým množstvím čisté vody po dobu minimálně 10 minut a vyhledejte lékaře.
- Nepoužívejte poškozený nebo upravený akumulátor. Poškozené nebo upravené akumulátory mohou fungovat nepředvídatelným způsobem, což vede k požáru, výbuchu nebo nebezpečí poranění.
- Nevystavujte akumulátor působení vlhkosti nebo vody.
- Vždy udržujte akumulátor mimo zdroj tepla. Nenechávejte akumulátor po delší dobu v prostředí s vysokými teplotami (v místech s přímým slunečním zářením, v blízkosti topných těles nebo kdekoliv tam, kde teplota překračuje 50 °C).
- Nevystavujte akumulátor působení požáru nebo nadměrné teploty. Vystavení působení ohně nebo teploty nad 130 °C může zapříčinit výbuch.

POZOR! Teplota 130 °C může být zadána jako 265 °F.

- Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný rozsah, může poškodit akumulátor a zvýšit nebezpečí požáru.

OPRAVA AKUMULÁTORŮ:

• Není dovoleno opravovat poškozené akumulátory. Opravy akumulátoru může provádět výhradně výrobce nebo autorizovaný servis.
• Použitý akumulátor zaneste na místo určené k likvidaci nebezpečného odpadu tohoto typu.

BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE NABÍJEČKY

• Nevystavujte nabíječku působení vlhkosti nebo vody. Proniknutí vody do nabíječky zvyšuje nebezpečí úrazu elektrickým proudem. Nabíječka se smí používat pouze uvnitř suchých prostoru.
• Před zahájením jakékoliv údržby nebo čištění nabíječky je třeba ji odpojit od elektrické sítě.
• Nepoužívejte nabíječku nacházející se na hořlavém podloží (např. papír, textilie) a také v blízkosti hořlavých látek. Vzhledem k tomu, že se teplota nabíječky během nabíjení zvyšuje, existuje nebezpečí požáru.
• Pokaždé před použitím zkontrolujte stav nabíječky, kabelu a zástrčky. Nepoužívejte nabíječku v případě zjištění poškození. Nepokoušejte se o rozmontování nabíječky. Veškeré opravy smí provádět pouze autorizovaný servis. V případě nesprávné montáže nabíječky hrozí nebezpečí zásahu elektrickým proudem nebo vzniku požáru.
• Děti a osoby fyzicky, duševně nebo psychicky postižené a také jiné osoby, jejichž zkušenosti nebo znalosti nejsou dostačující pro obsluhu nabíječky s dodržením veškerých bezpečnostních zásad, by neměly obsluhovat nabíječku bez dohledu odpovědné osoby. V opačném případě existuje nebezpečí, že zařízení bude použito nevhodným způsobem, následkem čehož může dojit k poranění.
• Pokud nabiječku nepoužíváte, odpojte ji od elektrické sitě.
• Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor pri teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo pri teplotě, která je mimo zadaný rozsah může poškodit akumulátor a zvýšit nebezpečí požáru.

OPRAVA NABÍJEČKY

• Není dovoleno opravovat poškozené nabíječky. Opravy nabíječky může provádět výhradně výrobce nebo autorizovaný servis.
• Použitou nabíječku zaneste na místo určené k likvidaci odpadu tohoto typu.

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, používání zajišťujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce.

Pokud se akumulátory Li-lon zahřejí na vysokou teplotu nebo zkratují, mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-lon obsahují elektronická bezpečnostní zařízení, která, pokud budou poškozena, mohou způsobit, že se akumulátor vznítí nebo exploduje.

Vysvětlivky k použitým piktogramům

1234

[Non-Text]

[Non-Text]

8

5

6

7

8

91011

广力云智慧零售收银系统

[Non-Text]

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny.
2. Používejte ochranné brýle a chrániče sluchu.
3. Zabraňte přístupu dětí k zařízení.
4. Chraňte před deštěm.
5. Používejte uvnitř místností, chraňte před vodou a vlhkostí.
6. Recyklace.
7. Druhá třída ochrany.
8. Třídění odpadu.
9. Neházejte články do ohně.
10. Nebezpečné pro vodní prostředí.
11. Nezahřívejte nad 50 °C.

KONSTRUKCE A URČENÍ

Vrtačka / šroubovák je elektrické nářadí napájené z akumulátoru. Pohonem je komutátorový motor na stejnosměrný proud s planetovým převodem. Vrtačka / šroubovák je určena k zašroubování a vyšroubování šroubů a vrutů do dřeva, kovu, umělých hmot a keramiky a k vrtání otvorů do uvedených materiálů. Rychlá beznářadová montáz vrtacího sklíčidla umožňuje přímou montáz jednostranných šroubovákových nástavců a bitů různých délek, které mají šestihranný držák o průměru 6,35 mm, (1/4") přímo ve vřetenu. Výhodou tohoto řešení je možnost pracovat v těžce přístupných místech s omezeným přístupem.

Bezdrátové elektrické nářadí s akumulátorovým pohonem se obzvláště hodí pro práce související s vybavováním interiérů, rekonstrukcí bytů apod.

Elektrické zařízení je nutné používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Rychloupínací sklíčidlo
2. Kroužek rychloupínacího sklíčidla
3. Regulační kroužek točivého momentu
4. Přepínač pro změnu rychlostního stupně

5. Přepínač pro volbu směru otáčení

6. Držák

7. Akumulátor
8. Tlačítko pro upevnění akumulátoru
9. Zapínač
10. Osvětlení
11. LED diody
12. Nabíječka
13. Tlačítko indikace stavu nabití akumulátoru
14. Indikace stavu nabití akumulátoru (LED diody).
15. Pojistný kroužek
16. Vřeteno
    * Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

VÝSTRAHA

MONTÁŽ / NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. úhlový adaptér - 1 ks (platí pro 58G022-AD)
2. hranový adaptér - 1 ks. (pro 58G022-AD)

PŘÍPRAVA K PRÁCI

VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU

• Nastavte přepínač pro volbu směru otáčení (5) do střední polohy.
• Stiskněte tlačitko upevnění akumulátoru (8) a vysuňte akumulátor (7) (obr. A).
• Vložte nabitý akumulátor (7) do úchytu v rukojeti, až do slyšitelného zaklapnutí tlačítka upínání akumulátoru (8).

NABÍJENÍ AKUMULÁTORU

Akumulátor je dodáván částečně nabitý. Nabíjení akumulátoru provádějte v prostředí s teplotami v rozmezí 4°C - 40°C. Nový akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné schopnosti napájení po cca 3-5 cyklech nabití a vybití.

• Vyjměte akumulátor (7) ze zařízení (obr. A).
• Zapojte nabíječku do síťové zásuvky (230 V AC).
• Zasuňte akumulátor (7) do nabíječky (12) (obr. B). Zkontrolujte, zda je akumulátor správně vložený (zasunutý na doraz).

Po vložení nabíječky do zásuvky napájecí sítě (230 V AC) se na nabíječce rozsvítí zelená dioda (11) signalizující připojení správného napětí.

Po umístění akumulátoru (7) v nabíječce (12) se rozsvítí na nabíječce červená dioda (11), která signalizuje probíhající proces nabíjení akumulátoru.

Současně nepřetržitě svítí zelené diody (14) stavu nabití akumulátoru v různých variantách (viz popis níže).

• Pulzní svícení všech diod - signalizuje, že je akumulátor zcela vybitý a je nutné jej nabít.
• Pulzní svícení 2 diod - signalizuje částečné vybití.
• Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití akumulátoru.

Po nabití akumulátoru svítí dioda (11) na nabíječce zeleně a všechny diody stavu nabití akumulátoru (14) svítí nepřerušovaně. Po jisté době (cca 15 s) diody stavu nabití akumulátoru (14) zhasnou.

Doba nabíjení akumulátoru nesmí překročit 8 hodin. V opačném případě může dojít k poškození akumulátorových článků. Nabíječka se automaticky nevypne po úplném nabití akumulátoru. Zelená dioda na nabíječce bude i nadále svítit. Diody stavu nabití akumulátoru po jisté době zhasnou. Odpojte napájení před vyjmutím akumulátoru ze zásuvky nabíječky. Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet. Nedobíjejte akumulátor po krátkodobém používání zařízení. Pokud se doba mezi nutnými cykly nabíjení výrazně zkracuje, znamená to, že je akumulátor opotřebený a musí být vyměněn.

Během procesu nabíjení se akumulátory zahřívají. Nezkoušejte práci ihned po nabití – vyčkejte, dokud akumulátor nedosáhne pokojové teploty. Tím se zabráni poškození akumulátoru.

INDIKACE STAVU NABITÍ AKUMULÁTORU

Akumulátor je vybaveny indikací stavu nabití akumulátoru (3 LED diody) (14). Pro kontrolu stavu nabití akumulátoru stiskněte tlačitko signalizace stavu nabití akumulátoru (13) (obr. C). Pokud svítí všechny diody indikátoru nabití, pak je úroveň nabití akumulátoru vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svítí pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné jej nabít.

BRZDA VŘETENE

Vrtačka / šroubovák je vybavena elektronickou brzdou pro zastavení vřetene bezprostředně po uvolnění stisku tlačítka zapínače (9). Brzda umožnuje přesné šroubování a vrtání díky tomu, že se vřeteno ihned po vypnutí přestane otáčet.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

Zapnutí - stiskněte tlačitko zapínače (9).

Vypnutí - uvolněte tlačítko zapínače (9).

Při každém stisknutí tlačítka zapínače (9) se rozsvítí dioda (LED) (10), která osvětluje pracoviště.

REGULACE OTÁČEK

Rychlost šroubování nebo vrtání lze při práci regulovat zvýšením nebo snížením tlaku na tlačitko zapínače (9). Regulace rychlosti umožňuje pomalý start, což při vrtání do sádry nebo materiálů s glazurovaným povrchem zabraňuje sklouznutí vrtáku, a při zašroubovávání a vyšroubovávání pak napomáhá udržet kontrolu nad činností.

BEZPEČNOSTNÍ SPOJKA PROTI PŘETÍŽENÍ

Nastavení regulačního kroužku točivého momentu (3) do zvolené polohy způsobí trvalé nastavení spojky na danou velikost točivého momentu. Po dosažení nastavené velikosti točivého momentu dojde k automatickému rozpojení bezpečnostní spojky proti přetížení. Zabrání se tak zašroubování šroubu do přiliš velké hloubky nebo poškození vrtačky / šroubováku.

REGULACE TOČIVÉHO MOMENTU

• Pro různé šrouby a různé materiály se používají různé velikosti točivého momentu.
• Čím větší číslo, které odpovídá dané poloze, tím větší točivý moment (obr. D).
• Nastavte regulační kroužek točivého momentu (3) na stanovenou velikost točivého momentu.

• Vždy je nutné začínat práci od nižšího momentu.
- Postupně zvyšujte točivý moment, až do dosažení optimálního výsledku.
- Pro vyšroubování šroubů je třeba zvolit vyšší nastavení.

• Pro vrtání je třeba vybrat nastavení označené symbolem vrtáku. S tímto nastavením se dosahují nejvyšší hodnoty točivého momentu.
• Schopnost výběru nejvhodnějšího nastavení točivého momentu je získávána spolu s nabytou praxí.

Nastavení regulačního kroužku točivého momentu do polohy pro vrtání způsobí deaktivaci bezpečnostní spojky proti přetížení. MONTÁŽ PRACOVNÍHO NÁSTROJE VE VRTACÍM SKLÍČIDLE

• Nastavte přepínač pro volbu směru otáčení (5) do střední polohy.
• Otáčejte kroužkem rychloupínacího sklíčidla (2) proti směru hodinových ručiček (viz označení na kroužku), až dosáhnete požadované rozevření čelistí, umožňující vložení vrtáku nebo šroubovákového nástavce (obr. E).
• Za účelem upevnění pracovního nástroje otočte kroužkem rychloupínacího sklíčidla (2), ve směru hodinových ručiček a pevně utáhněte.

Demontáž pracovního nástroje probíhá v opačném pořadí.

Při upevňování vrtáku nebo šroubovákového nástavce v rychloupínacím skličidle dbejte na správnou polohu nástroje. Při používání krátkých šroubovákových nástavců nebo bitů je třeba použít jako prodloužení přídavné magnetické skličidlo.

DEMONTÁŽ A MONTÁŽ VRTACÍHO SKLÍČIDLA

• Odtáhněte pojistný kroužek (15) dopředu a sundejte vrtací sklíčidlo (1) z vřetene (obr. F).
• Montáž vrtacího sklíčidla (1) probíhá v opačném pořadí.
• Odtáhnete pojistný kroužek (15) a vložte vrtací sklíčidlo (1) do vřetene, až do slyšitelného zaskočení zámku (může být nutné úchyt lehce otočit, dokud se nebude nacházet ve správné poloze).

MONTÁŽ A VÝMĚNA PRACOVNÍCH NÁSTAVCŮ V DRŽÁKU

VŘETENA

• Umístěte zvolený pracovní nástavec přímo do držáku vřetene (16) (obr. G).
• Přesvědčte se, zda byl nástavec vložen na doraz a zda je pevně upnut.
• Demontáž pracovního nářadí se provádí vyjmutím pracovního nástavce z držáku vřetene.

Při používání krátkých šroubovákových nástavců a bitů je třeba použít přídavný adaptér pro šroubovákové nástavce. Při zašroubovávání vrutů se vždy doporučuje provést přípravný otvor. Krátký šroubovákový nástavec namontovaný na vřetenu nevyžaduje demontáz při montáži vrtacího sklíčidla (obr. H).

SMĚR OTÁČENÍ DOPRAVA - DOLEVA

Pomocí přepínače otáček (5) lze zvolit směr otáčení vřetene (obr. I).

Otáčení směrem doprava – nastavte přepínač (5) úplně doleva. Otáčení směrem doleva - nastavte přepínač (5) úplně doprava.

* Je vyhrazena možnost, že poloha přepinače ve vztahu k otačkám může být v některých připadech jiná, než bylo popsáno. Řidte se grafickým označením umistěným na přepinači nebo na tělese zařízení.

Bezpečnou polohou je střední poloha přepínačů otáček (5), ve které nemůže dojit k případnému spuštění elektrického nářadí.

• V této poloze nelze vrtačku / šroubovák spustit.
• V této poloze se provádí výměna vrtáků nebo nástavců.
- Před spuštěním se přesvědčte, zda je přepínač pro volbu směru otáčení (5) ve správné poloze.

Směr otáčení se nesmí měnit, pokud se vřeteno vrtačky / šroubováku otáčí.

ZMĚNA RYCHLOSTNÍHO STUPNĚ

Přepínač pro změnu rychlostního stupně (4) (obr. J) umožňuje zvýšit rozsah otáček.

Stupeň č. I: rozsah otáček menší, velká síla točivého momentu.

Stupeň č. II: rozsah otáček větší, menší síla točivého momentu.

Nastavte přepínač pro změnu rychlostního stupně do příslušné polohy v závislosti na plánované činnosti. Pokud přepínač nelze přepnout, je nutné mírně pootočit vřetenem.

Nikdy nepřepínejte přepínač pro změnu rychlostního stupně, pokud je vrtačka / šroubovák v provozu. Mohlo by to vést k poškození elektrického nářadí.

V případě dlouhodobého vrtání při nízkých otáčkách vřetene hrozí přehřátí motoru. Je třeba dělat pravidelné přestávky v práci nebo nechat zařízení pracovat na maximálních otáčkách bez zatížení po dobu cca 3 min.

DRŽÁK

Vrtačka / šroubovák má praktický držák (6) sloužící k zavěšení, např. na montérském opasku během prací ve výškách.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vyjmout akumulátor ze zařízení.

ÚDRŽBA A SKLADOVÁNÍ

- Doporučuje se čistit zařízení ihned po každém použití.

• K čištění nepoužívejte vodu ani jiné kapaliny.
• Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem.
• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových součástí.
• Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení.
• Uchovávejte zařízení vždy na suchém místě mimo dosah dětí.
• Zařízení by se mělo skladovat s vyjmutou baterii.

Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Akumulátorová vrtačka / šroubovák 58G022
Parametr Hodnota
Napětí akumulátoru 18 V DC

Rozsah otáček pří chodu naprázdno	stupeň č. I 0-350 min
	stupeň č. II 0-1250 min
Rozsah rychloupínacího sklíčidla 0,8 - 10 mm
Sklíčidlo pro upínání nástrojů 6,35 mm (1⁄4")
Rozsah regulace točivého momentu 1 - 19 + vrtání
Max. točivý moment (měkké vrtání) 28 Nm
Max. točivý moment (tvrdé vrtání) 44 Nm
Třída ochrany III
Hmotnost		1,1 kg
Rok výroby		2020
58G022 znamená typ a určení stroje

Akumulátor systému Graphite Energy+
Parametr Hodnota
Akumulátor	58G001	58G004
Napětí akumulátoru 18 V DC	18 V DC
Typ akumulátoru	Li-Ion	Li-Ion
Kapacita akumulátoru	2000 mAh	4000 mAh
Rozsah okolní teploty 4	^ - 40^	4^ - 40^
Nabíjecí čas nabíječkou 58G002	1 h	2 h
Hmotnost	0,400 kg 0,650 kg
Rok výroby	2020	2020

Nabíječka systému Graphite Energy+
Parametr Hodnota
Typ nabíječky	58G002
Napájecí napětí	230 V AC
Napájecí kmitočet 50 Hz
Nabíjecí napětí	22 V DC
Max. nabíjecí proud	2300 mA
Rozsah okolní teploty	4°C - 40°C
Doba nabíjení akumulátoru 58G001	1 h
Doba nabíjení akumulátoru 58G004	2 h
Třída ochrany	II
Hmotnost	0,300 kg
Rok výroby	2020

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku	Lp_A=84 dB(A) K=3 dB(A)
Hladina akustického výkonu	Lw_A=95 dB(A) K=3 dB(A)
Hodnota zrychlení vibrací	a_h=1,552 m/s^2 K=1,5 m/s^2

Informace týkající se hluku a vibrací

Hladina emise hluku zařízení byla popsána: úrovní emise akustického tlaku Lp A a úrovní akustického výkonu Lw A (kde K je nejistota měření). Vibrace, které zařízení vysílá, byly popsány hodnotou zrychlení vibrací a _L (kde K je nejistota měření).

Uvedené v tomto návodu: hladina emise akustického tlaku Lp A' úroveň akustického výkonu Lw A a hodnoty zrychlení vibrací a _h byly naměřeny v souladu s normou EN 60745-1: 2009+A11:2010. Uvedená úroveň vibrací ah může být použita ke srovnání zařízení a prvotnímu posouzení expozice vibracím.

Uvedená hladina vibrací je representativní pro základní použití zařízení. Je-li zařízení používáno pro jiné práce nebo s jinými pracovními nástroji, může být úroveň vibrací jiná. Na vyšší vibrate může mít vliv nedostatečná nebo prováděná příliš zřídka údržba zařízení. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu.

Pro presné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je zařízení vypnuto nebo kdy je zapnuto, ale nepoužíváno k práci. Takto může být celková expozice vibracím mnohem nižší.

K ochraně uživatele proti účinkům vibrací, je nutné zavést další bezpečnostní opatření, jako například: cyklická údržba zařízení a pracovních nástrojů, zajištění teploty rukou a vhodná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zaření obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zaření predstavují potenciální nebezpečí pro životní prostředí a zdraví osob.

Akumulátory / baterie nevyhazujte do domovního odpadu, je zakázáno vyhazovat je do ohně nebo vody. Poškozené nebo opotřebované akumulátory řádně recyklujte v souladu s platnou směrnici týkající se akumulátorů a baterii.

Li-lon

+ Právo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex“) informuje, że veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod“), včetně m.j. textu, použitych fotografi, schémat, výkresů a také jego uspořádání, naleží výhradné firmé Grupa Topex a jsou právně chráněna podle zakona ze dne 4. února 1994, o autorských právech a právech přibuzných (sbirka zákónů z roku 2006 č. 90 položka 631 s pozdejšími změnami). Kopirování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přisně zakázano a může mit za následek občanskopravní a trestní stihání.

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE AKUMULÁTOROVÝ VŘTACÍ SKRUTKOVAČ 58G022

UPOZORNENIE: SKÔR, AKO PRISTÚPITE K POUŽÍVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORŠIE POUŽITIE.

DETAILNÉ BEZPECNOSTNÉ PREDPISY

DETAILNÉ PREDPISY TÝKAJÚCE SA BEZPEČNEJ PRÁCE S VŘTACÍM SKRUTKOVAČOM

- Opotrebovanú nabíjačku odovzdajte na miesto určené na recykláciu odpadu tohto typu.

Elektrické náradie nepoužívajte v rozpore s jeho určením.

VYSVETLIVKY KU GRAFICKEJ ČASTI

Počas nabíjania sa akumulátory nahrievajú. Nezačínajte pracovat

hned' po nabíjaní – počkajte, kým akumulátor nedosiahne izbovú teplotu. Zabráni sa tým poškodeniu akumulátora.

SIGNALIZÁCIA STAVU NABITIA AKUMULÁTORA

Zapínanie – stlačte tlačidlo spínača (9).

Vypínanie – uvolnite tlak na tlačidlo spínača (9).

Otáčky doprava – prepínač (5) nastavte do krajnej l'avej polohy.

/EC Declaration of Conformity//Megfelelőségi Nyilatkozat EK//ES vyhlásenie o zhode// Prohlášení o shodě

ES//EO декларация за съответствие//Declarația de conformitate CE//EG-Konformitätserklärung//
