ПОСІБНИК КОРИСТУВАЧА 58G022 Graphite

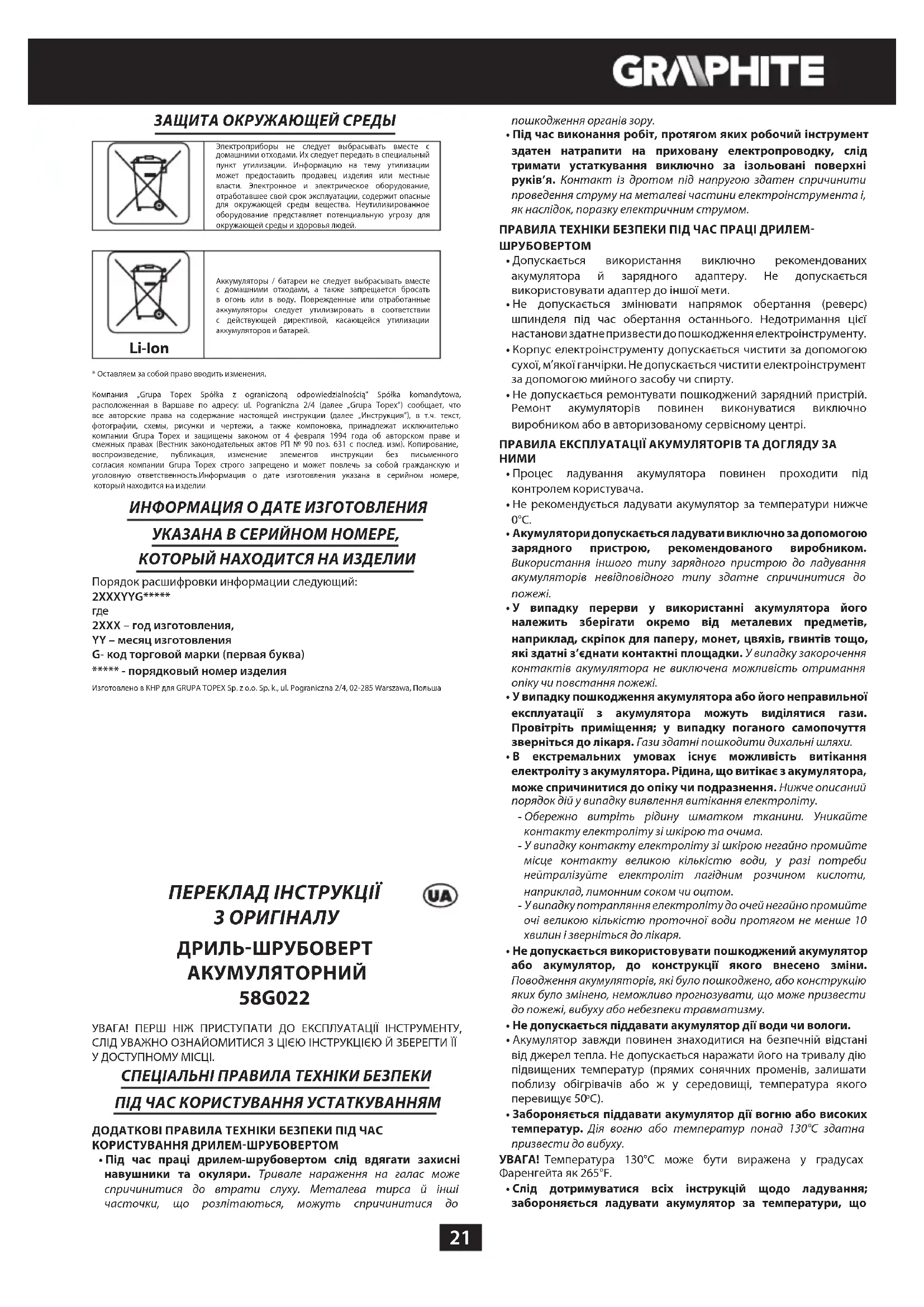

58G022 УВАГА! ПЕРШ НІЖ ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ ІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. СПЕЦІАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ

. Тривале нараження на галас може спричинитися до втрати слуху. Металева тирса й інші часточки, що розлітаються, можуть спричинитися до пошкодження органів зору.

’. Контакт із дротом під напругою здатен спричинити проведення струму на металеві частини електроінструмента і, як наслідок, поразку електричним струмом.

• Допускається використання виключно рекомендованих акумулятора й зарядного адаптеру. Не допускається використовувати адаптер до іншої мети.

• Не допускається змінювати напрямок обертання (реверс) шпинделя під час обертання останнього. Недотримання цієї настанови здатне призвести до пошкодження електроінструменту.

• Корпус електроінструменту допускається чистити за допомогою сухої, м’якої ганчірки. Не допускається чистити електроінструмент за допомогою мийного засобу чи спирту.

• Не допускається ремонтувати пошкоджений зарядний пристрій. Ремонт акумуляторів повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Процес ладування акумулятора повинен проходити під контролем користувача.

• Не рекомендується ладувати акумулятор за температури нижче 0°C.

Використання іншого типу зарядного пристрою до ладування акумуляторів невідповідного типу здатне спричинитися до

’ . У випадку закорочення контактів акумулятора не виключена можливість отримання опіку чи повстання пожежі.

. Гази здатні пошкодити дихальні шляхи.

. Нижче описаний порядок дій у випадку виявлення витікання електроліту. - Обережно витріть рідину шматком тканини. Уникайте контакту електроліту зі шкірою та очима. - У випадку контакту електроліту зі шкірою негайно промийте місце контакту великою кількістю води, у разі потреби нейтралізуйте електроліт лагідним розчином кислоти, наприклад, лимонним соком чи оцтом. - У випадку потрапляння електроліту до очей негайно промийте очі великою кількістю проточної води протягом не менше 10 хвилин і зверніться до лікаря.

Поводження акумуляторів, які було пошкоджено, або конструкцію яких було змінено, неможливо прогнозувати, що може призвести до пожежі, вибуху або небезпеки травматизму.

• Акумулятор завжди повинен знаходитися на безпечній відстані від джерел тепла. Не допускається наражати його на тривалу дію підвищених температур (прямих сонячних променів, залишати поблизу обігрівачів або ж у середовищі, температура якого перевищує 50

. Дія вогню або температур понад 130°C здатна призвести до вибуху. ! Температура 130°C може бути виражена у градусах Фаренгейта як 265°F.

, 22 виходить за межі діапазону, вказаного у таблиці технічних характеристик в інструкції з експлуатації. Неправильне ладування або ладування за температур, що виходять за обумовлені межі, може пошкодити акумулятор і підвищити ризик виникнення пожежі. РЕМОНТ АКУМУЛЯТОРІВ

• Забороняється ремонтувати пошкоджені акумулятори. Ремонт акумуляторів повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Зужитий акумулятор слід доставити до спеціального закладу з утилізації відходів такого типу. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ВИКОРИСТАННЯ ЗАРЯДНОГО АДАПТЕРУ

• Не допускається піддавати адаптер дії води чи вологи. Вода, що потрапляє всередину пристрою, збільшує ризик поразки електричним струмом. Зарядний пристрій призначений для експлуатації виключно всередині сухих приміщень.

• Перш ніж проводити регламентні роботи або ремонтувати адаптер, його слід від’єднати від мережі живлення.

• Не допускається користуватися зарядним адаптером, що встановлений на легкозаймистій поверхні (напр., папері, тканині) або знаходиться поблизу легкозаймистих речовин. З огляду на зростання температури зарядного адаптера під час процесу ладування існує загроза виникнення пожежі.

• Щоразу перед використанням слід перевірити технічний стан зарядного адаптера, шнуру і виделки. У випадку виявлення пошкоджень слід відмовитися від використання такого зарядного адаптера. Не допускається заходитися самостійно розкладати зарядний адаптер. Будь-який ремонт повинен проводитися в авторизованому сервісному центрі. У разі некваліфікованого складання-розкладання зарядного адаптера існує ризик поразки електричним струмом або виникнення

• Діти й особи з обмеженими чутливістю, фізичними та психічними можливостями, або особи з браком досвіду чи обізнаності з обладнанням, не допускаються до самостійного обслуговування зарядного адаптера без нагляду відповідальної особи, навіть за умови дотримання всіх правил техніки безпеки. У противному випадку існує ризик неправильної експлуатації устаткування, внаслідок чого може дійти до травматизму.

• Якщо зарядний адаптер не експлуатується, його слід від’єднати від електромережі.

• Слід дотримуватися всіх інструкцій щодо ладування; забороняється ладувати акумулятор за температури, що виходить за межі діапазону, вказаного у таблиці технічних характеристик в інструкції з експлуатації. Неправильне ладування або ладування за температур, що виходять за обумовлені межі, може пошкодити акумулятор і підвищити ризик виникнення пожежі. РЕМОНТ ЗАРЯДНОГО АДАПТЕРА

• Не допускається ремонтувати пошкоджений зарядний адаптер. Ремонт зарядного пристрою повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Зужитий зарядний пристрій слід доставити до спеціального закладу з утилізації відходів такого типу. УВАГА! Устаткування призначене для експлуатації у приміщеннях і не призначене для праці назовні. Незважаючи на застосування безпечної конструкції, заходи безпеки й додаткові засоби особистої безпеки, завжди існує залишковий ризик травматизму під час праці. Існує імовірність витікання електроліту з літійіонного акумулятора, його загоряння або вибуху у випадку нагрівання до високих температур або закорочування. Не допускається зберігати акумулятор в автомобілі у сонячні та спекотні дні. Забороняється намагатися розкрити акумулятор. Літійіонні акумулятори містять у своїй конструкції електронні запобіжники, які у випадку пошкодження можуть спричинитися до загоряння або вибуху акумулятора. Умовні позначки

1. Прочитайте інструкцію, дотримуйтесь правил техніки безпеки,

що містяться у ній! 2. Працюйте у захисних окулярах і навушниках.3. Зберігати у недоступному для дітей місці! 4. Боїться дощу!5. Для використання всередині приміщень. Боїться води та 6. Recykling (Переробка вторсировини)7. II клас із електроізоляції. 8. Сортування сміття9. Не допускається кидати елементи живлення у вогонь.10. Несе загрозу для водного середовища.11. Не допускати нагрівання понад 50°C. БУДОВА І ПРИЗНАЧЕННЯ Дриль-шрубоверт являє собою ручний електроінструмент, що живиться від акумулятора. Повід електроінструменту становить комутаторний електромотор постійного струму з планетарною передачею. Дриль-шрубоверт призначений до вкручування- викручування шрубів і гвинтів у деревині, металі, пластмасі й кераміці, а також до свердлення отворів у вищезазначених матеріалах. Оперативний безінструментальний монтаж- демонтаж викруткового патрона дозволяє безпосередньо монтувати викруткові жала і наконечники-біти різної довжини, під шестигранний хвостовик, відстань розкриття губок 6,35 мм (1/4 дюйма) безпосередньо на шпинделі. Перевагою такого рішення є можливість праці у важкодоступних місцях або з обмеженим

Електроінструмент із живленням від акумулятора, бездротовий, насамперед використовується під час праць, що пов’язані з обладнанням, оформленням та ремонтом інтер’єрів, приміщень

Не допускається використовувати електроінструмент не за призначенням. ОПИС МАЛЮНКІВ Перелік елементів зовнішнього вигляду електроінструмента, що зазначений нижче, стосується малюнків до цієї інструкції. 1. Швидкорознімний патрон2. Кільце швидкорознімного патрону3. Кільце регулювання моменту обертання4. Перемикач швидкостей5. Перемикач реверсу6. Руків’я7. Акумулятор8. Кнопка блокування акумулятора9. Кнопка ввімкнення10. Підсвітлення11. Світлодіоди LED12. Зарядний адаптер13. Кнопка індикатора заладування акумулятора23

14. Індикація стану заладування акумулятора (світлодіоди LED)

15. Кільце блокувальне

• Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений на малюнку. ОПИС ГРАФІЧНИХ СИМВОЛІВ

ЗАСТЕРЕЖЕННЯ МОНТАЖ/НАЛАШТУВАННЯ

1. кутовий адаптер - 1 шт. (стосується 58G022-AD)

2. крайовий перехідник - 1 шт. (для 58G022-AD)

ПІДГОТОВКА ДО РОБОТИ ВСТАНОВЛЕННЯ-ВИЙМАННЯ АКУМУЛЯТОРА

• Встановити перемикач реверсу (5) у середнє положення.

• Натисніть кнопку блокування акумулятора (8) й витягніть акумулятор (7) (мал. A).

• Вкладіть заладований акумулятор (7) до руків’я, аж буде чутно клацання фіксаторів (8). ЛАДУВАННЯ АКУМУЛЯТОРА Акумулятор устаткування постачається частково наладованим. Акумулятор допускається ладувати за температури оточуючого середовища 4-40

C. Акумулятор, що є новим або таким, що довгий час не експлуатувався, досягає максимальної ємності після прибл. 3-5 циклів ладування-розладування.

• Вийміть акумулятор (7) із устаткування (мал. A).

• Вставте виделку зарядного пристрою до розетки електромережі (230 В зм.ст.).

• Вкладіть акумулятор (7) у гніздо зарядного пристрою (12) (мал. B). Упевніться, що акумулятор щільно вставлений, до опору. Після ввімкнення зарядного пристрою до розетки мережі живлення (230 В зм.ст.) засвітиться зелений світлодіод (11) на зарядному пристрої, який сигналізує, що останній знаходиться під напругою. Після встановлення акумулятора (7) у зарядному пристрої (12) на ньому засвітиться червоний світлодіод (11), який сигналізує тривання процесу ладування акумулятора. Водночас миготітимуть зелені світлодіоди (14) стану наладування акумулятора. Комбінації загоряння світлодіодів див. нижче.

• Миготять усі світлодіоди: акумулятор розладовано повністю; заладуйте акумулятор.

• Миготять 2 світлодіоди: акумулятор частково розладований.

• Миготить 1 світлодіод: акумулятор наладовано майже повністю. Після наладування акумулятора (11) на зарядному пристрої світиться зелений світлодіод, а всі світлодіоди стану наладованості акумулятора (14) перестають миготіти і засвічуються постійним світлом. Після збігу певного часу (прибл. 15 сек.) світлодіоди стану наладування акумулятора (14) згасають. Не рекомендується залишати акумулятор у зарядному пристрої довше 8 годин. В разі перевищення цього часу не виключене пошкодження елементів акумулятора. Зарядний пристрій акумулятора не посідає функції автоматичного вимкнення після повного наладування акумулятора. Червоний світлодіод на зарядному пристрої світитиметься надалі. Світлодіоди стану наладування акумулятора згасають після збігу певного часу. Перш ніж вийняти акумулятор із зарядного пристрою, від’єднайте виделку від мережі живлення. Рекомендується не допускати частого часткового ладування акумулятора. Не рекомендується доладовувати акумулятор після нетривалого використання електроінструменту. Значне скорочення часу між черговими ладуваннями свідчить про те, що акумулятор вичерпав ресурс і підлягає заміні. Не допускається заходитися працювати негайно після наладування акумулятора: слід зачекати до його вистигання до кімнатної температури. Це дозволить захистити його від пошкодження. ІНДИКАЦІЯ СТАНУ ЛАДУНКУ АКУМУЛЯТОРА Акумулятор посідає засіб індикації стану наладування акумулятора (3 світлодіоди LED) (14). Щоб перевірити стан наладування акумулятора, натисніть кнопку сигналізації про стан наладованості акумулятора (13) (мал. C). Якщо світяться всі діоди, акумулятор наладовано майже повністю. Загоряння двох діодів свідчить, що акумулятор частково розладований. Якщо світиться тільки один світлодіод, акумулятор розладовано повністю. ГАЛЬМО ШПИНДЕЛЯ Дриль-шрубоверт посідає електронні гальма, що зупиняють шпиндель негайно після звільнення кнопки ввімкнення (9). Гальма гарантують точність укручування-викручування, запобігаючи яловому прокручуванню шпинделя після вимкнення. ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ ВМИКАННЯ І ВИМИКАННЯ Ввімкнення: натисніть кнопку (курок) ввімкнення (9). Вимкнення: відпустіть кнопку (курок) ввімкнення (9). Щоразу під час натиснення на кнопку ввімкнення (9) починає світитися світлодіод (10), що додатково освітлює місце праці. РЕГУЛЮВАННЯ ШВИДКОСТІ ОБЕРТАННЯ Існує можливість регулювання швидкості укручування та свердлення безпосередньо під час праці шляхом збільшення або зменшення тиску на кнопку (курок) ввімкнення (9). Завдяки регульованій швидкості допускається розпочинати свердлення отворів у гіпсі або кахлі зі зниженою швидкістю, що запобігає зісковзуванню свердла чи насадки, натомість під час вкручування- викручування шрубів це допомагає зберігати контроль за процесом. ПРОТИПЕРЕВАНТАЖУВАЛЬНА МУФТА Шляхом встановлення кільця (3) регулювання моменту обертання у вибраному положенні допускається тривале встановлення муфти на окреслене значення моменту обертання. Після досягнення значення встановленого моменту обертання настає автоматичне роз’єднання протиперевантажувальної муфти. Ця функція дозволяє запобігти заглибокому вкручуванню гвинтів і пошкодженню дриля шрубоверта. РЕГУЛЮВАННЯ МОМЕНТУ ОБЕРТАННЯ

• Момент обертання слід встановлювати відповідно до матеріалу та до типорозмірів гвинтів і шрубів.

• Більше число, на яке встановлено регулятор, відповідає більшому моменту обертання (мал. D).

• Встановіть кільце регулятора (3) моменту обертання на рекомендовану величину моменту.

• Рекомендується починати роботу з меншим моментом обертання.

• Збільшувати величину моменту слід поступово, поки не буде досягнуто бажаного результату.

• Для викручування шрубів слід встановлювати більшу величину

• Для свердлення слід обрати налаштування, що позначене символом свердла. За цього налаштування досягається найбільше значення моменту обертання.

• Хист оптимального налаштування моменту обертання набувається з досвідом. Встановлення кільця, що регулює момент обертання, в положення до свердлення спричиняє роз’єднання протиперевантажувальної муфти. МОНТАЖ РОБОЧОГО ІНСТРУМЕНТУ У ВИКРУТКОВОМУ

• Встановіть перемикач реверсу (5) у середнє положення.

• Обертаючи кільце швидкорознімного патрону (2) у напрямку проти годинникової стрілки (див. маркування на кільці), розведіть щічки патрону на бажану відстань і вкладіть хвостовик свердла чи наконечник викрутки (мал. E).

• Щоб вставити робочий інструмент, поверніть кільце швидкорознімного патрону (2) за годинниковою стрілкою й міцно притягніть. Демонтаж робочого інструменту відбуваються у зворотному порядку.24

• Відтягніть важіль блокування (15) уперед і стягніть патрон (1) зі шпинделя (. F).

• Встановлення патрона (1) виконується у зворотній послідовності.

• Відтягніть кільце блокування (15) і насуньте патрон (1) на шпиндель до клацання фіксатора (може знадобитися трохи довернути патрон, щоб він став у потрібне положення).

• Вставте хвостовик робочого інструменту в отвір патрона (16) (. G).

• Переконайтеся, що хвостовик увійшов у патрон до опору і міцно стиснутий у патроні.

• Демонтаж робочого інструмента відбувається шляхом витягання хвостовика з патрона. У разі використання коротких викруткових жал або наконечників рекомендується додатково користуватися адаптером до викруткових наконечників. Перед вкручуванням шрубів за допомогою шрубоверта рекомендується виконати пілотний отвір. Короткий викрутковий наконечник, встановлений у шпинделі, не вимагає демонтажу під час монтажу патрона (. H).

Перемкнути напрямок обертання (реверс) шпинделя допускається за допомогою перемикача (5) (. I). : встановити перемикач реверсу (5) в ліве

(): встановити перемикач реверсу (5) в праве положення.

• Допускається, що у деяких моделях положення перемикача встановлюється у дещо іншому порядку. В кожному разі перемикач позначено вказівними написами або графічними символами. В електроінструменті передбачено безпечне положення перемикача напрямку обертів (реверсу) (5) — середнє, — що забезпечує електроінструмент від самочинного пуску.

• Якщо перемикач знаходиться у цьому положенні, дриль- шрубоверт неможливо ввімкнути.

• Цю функційність передбачено для безпечної заміни різального інструменту або викруткових наконечників.

• Перш ніж заходитися працювати, слід упевнитися, що перемикач напрямку обертів (5) перемкнуто у потрібне положення.

Перемикач швидкостей (4) (. J) уможливлює збільшення діапазону швидкості обертання шпинделя. I: швидкість обертання менша, велика сила моменту. II: швидкість обертання більша, менша сила моменту. Перемикач швидкості обертання встановлюється у положення, яке відповідає характеру робіт, що виконуються. В разі якщо перемикач не перемикається (опір перемикача), слід трохи крутнути патрон довкола вісі.

Дриль-шрубоверт має практичний тримач (6), що призначений для підвішування, напр., на монтерському пасі під час висотних робіт. ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ

• Рекомендується чистити устаткування щоразу після користування.

• Не допускається чистити устаткування за допомогою води чи іншої рідини.

• Устаткування допускається чистити виключно за допомогою сухої ганчірки, пензля або струменем стисненого повітря низького

• Не допускається використовувати при цьому ані мийні засоби, ані розчинники, оскільки вони здатні пошкодити пластикові елементи електроінструменту.

• Вентиляційні щілини у корпусі двигуна належить утримувати у чистоті, щоб запобігти перегріванню електроінструмента.

• Електроінструмент зберігають в сухому місці, недоступному для

• Устаткування слід зберігати окремо від акумулятора. У разі будь-яких неполадок слід звертатися до авторизованого сервісного центру виробника. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга акумулятора 18 В пост.ст. Діапазон швидкостей обертання на яловому ході швидкість 0-350 хв.

швидкість II 0-1250 хв.

Патрон інструментальний 0,8 - 10 мм Розмір швидкорознімного патрону 6,35 мм (¼ ‘’) Діапазон регулювання моменту обертання 1 – 19 плюс

Макс.момент обертання (м’яке вкручування) 28 Нм Макс.момент обертання (жорстке вкручування) 44 Нм Клас електроізоляції III Маса 1,1 кг Рік виготовлення 2020 58G022 є позначкою типу та опису устаткування Graphite Energy+

58G001 58G004 Напруга акумулятора 18 В пост.ст. 18 В пост.ст. Тип акумулятора Li-Ion Li-Ion Ємність акумулятора 2000 мAгод 4000 мAгод Діапазон температур оточуючого

Час ладування з використанням зарядного пристрою 58G002 1 h 2 h Маса 0,400 кг 0,650 кг Рік виготовлення 2020 2020 Graphite Energy+

58G002 Напруга живлення 230 В зм.стр. Частота струму 50 Гц Напруга ладування 22 В пост.ст. Макс. сила струму ладування 2300 мA Діапазон температур оточуючого

Час ладування акумулятора 58G001 1 год. Час ладування акумулятора 58G004 2 год. Клас електроізоляції II Маса 0,300 кг Рік виготовлення 202025

Рівень акустичного тиску Lp

= 84 дБ (A) K= 3 дБ (A) Рівень акустичної потужності Lw

= 95 дБ (A) K= 3 дБ (A) Значення прискорення коливань a

Рівень галасу, який утворюється устаткуванням, описаний шляхом: рівня тиску галасу Lp

та рівня акустичної потужності Lw

(де K означає невпевненість вимірювання). Коливання, які утворюються устаткуванням, виражені значенням прискорення коливань a

(де K означає невпевненість вимірювання). Вказані у цій інструкції: рівень утворюваного тиску галасу Lp

акустичної потужності Lw

та значення прискорення коливань a

- виміряні згідно з нормою EN 60745-1:2009+A11:2010. Вказаний рівень коливань ah може використовуватися до порівняльної характеристики пристроїв і до попередньої оцінки експозиції на

Вказаний рівень коливань є репрезентативним виключно для основних функції експлуатації електроінструменту. Якщо електроінструмент експлуатується з іншою метою або з іншими робочими інструментами, рівень коливань може відрізнятися. Рівень коливань може збільшитися у випадку недостатніх або нерегулярних регламентних робіт із устаткуванням. Вищезгадані причини можуть викликати підвищену експозицію вібрації протягом усього періоду експлуатації. Для ретельного визначення експозиції вібрації слід взяти до уваги періоди, коли устаткування вимкнене або коли воно ввімкнене, але не використовується у роботі. Таким чином, після ретельного аналізу всіх факторів сумарна експозиція вібрації може виявитися суттєво меншою. З метою захисту користувача від наслідків вібрації слід впровадити додаткові заходи безпеки, а саме: регулярний догляд за устаткуванням і робочим інструментом, забезпечення відповідної температури рук, належна організація праці. ОХОРОНА СЕРЕДОВИЩА Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини. Li-Ion Не допускається утилізовувати акумулятори/елементи живлення разом із побутовими відходами; не допускається кидати їх у вогонь або воду. Пошкоджені або використані акумулятори слід правильно утилізовувати з метою подальшої переробки згідно з діючою директивою щодо утилізації акумуляторів та елементів живлення.

• Виробник залишає за собою право вносити зміни. «Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність
