58G022 - Puurimismasin Graphite - Tasuta kasutusjuhend

Kategooria	Akutrell-kruvikeeraja
Mark	Graphite
Mudel	58G022
Nimipinge	18 V Alalisvool
Tühikäigu kiirus (1. kiirus)	0 – 350 min⁻¹
Tühikäigu kiirus (2. kiirus)	0 – 1250 min⁻¹
Padruni läbimõõt	0,8 – 10 mm
Kuuskanttööriista hoidik	6,35 mm (1/4")
Max pöördemoment (pehme puurimine)	28 Nm
Max pöördemoment (kõva puurimine)	44 Nm
Kaal	1,1 kg
Aku tüüp	Li-Ion (58G001 2Ah / 58G004 4Ah)
Laadimisaeg (2Ah aku)	1 tund
Laadimisaeg (4Ah aku)	2 tundi
Helirõhu tase	84 dB(A)
Helivõimsuse tase	95 dB(A)
Vibratsiooni kiirendus	1,552 m/s²
Spindli pidur	Jah, elektrooniline
LED-valgustus	Jah
Pöördemomendi reguleerimine	19 asendit + puurimine
Kiiruse vahetamine	2 mehaanilist kiirust
Pöörlemissuund	Pööratav
Tootmisaasta	2020
Kaitsetase	III
Hooldus ja puhastamine	Kuiv lapp; vältige vett ja lahusteid
Soovitatav kaitsevahend	Kaitseprillid ja mürasummutavad kõrvaklapid
Remonditavus	Usalda tootjale või volitatud teenindusse

Korduma kippuvad küsimused - 58G022 Graphite

Kuidas laadida Graphite 58G022 puuri akut?

Eemaldage aku seadmest. Ühendage laadija 230 V vahelduvvoolu pistikupessa. Sisestage aku laadijasse kuni piiranguni. Punane diood näitab laadimise käiku. Roheline diood süttib, kui laadimine on lõppenud. Ärge ületage 8-tunnist laadimisaega.

Kuidas kontrollida aku laetuse taset?

Vajutage aku laetuse nuppu (13). Kolm LED-dioodi (14) näitavad: kui kõik vilguvad = kõrge tase, 2 dioodi = osaline tühjenemine, 1 diood = aku tühi.

Kuidas reguleerida pöörlemiskiirust?

Kiirust saab astmeliselt reguleerida lüliti (9) vajutuse suurendamise või vähendamisega. Eelseadistatud kiiruse jaoks kasutage kiiruslülitit (4): asend I suure pöördemomendi jaoks, asend II suure kiiruse jaoks.

Kuidas reguleerida kinnitusmomenti?

Pöörake momendi reguleerimisrõngast (3) soovitud väärtusele (1 kuni 19). Alustage alati madala momendiga ja suurendage järk-järgult. Puurimisel valige puuri sümbol, mis lülitab siduri välja.

Kuidas muuta pöörlemissuunda?

Kasutage pöörlemissuuna lülitit (5). Vasak asend = parempööre, parem asend = vasakpööre. Keskmine asend lukustab lüliti. Ärge kunagi muutke suunda, kui spindel pöörleb.

Kuidas vahetada kiirust (1./2. käik)?

Liigutage kiiruslülitit (4) soovitud asendisse. Kui lüliti ei liigu, pöörake spindlit veidi. Ärge kunagi vahetage kiirust tööriista töötamise ajal.

Kuidas paigaldada ja eemaldada puur või otsak?

Seadke pöörlemissuuna lüliti (5) keskmisesse asendisse. Pöörake padruni rõngast (2) vastupäeva, et avada haaratsid. Sisestage tööriist, seejärel pingutage päripäeva keerates. Lühikese kuuskantotsaku puhul sisestage see otse spindlisse (16).

Kuidas puuri hooldada?

Enne hooldust eemaldage aku. Puhastage seadet kuiva lapiga või madala rõhuga suruõhuga. Ärge kunagi kasutage vett, pesuainet ega lahustit. Puhastage regulaarselt ventilatsiooniavasid. Hoida kuivas kohas, lastele kättesaamatus kohas.

Mida teha aku vedelikuga kokkupuutel?

Pühkige vedelik lapiga. Nahaga kokkupuutel loputage rohke puhta veega ja neutraliseerige sidrunimahla või äädikaga. Kui vedelik satub silma, loputage vähemalt 10 minutit ja pöörduge arsti poole.

Kuhu viia puur remonti?

Remont tuleb usaldada tootjale või volitatud teeninduskeskusesse. Seadet, laadijat ega akut ei tohi ise parandada. Kasutatud osade puhul võtke ühendust ohtlike jäätmete käitlejaga.

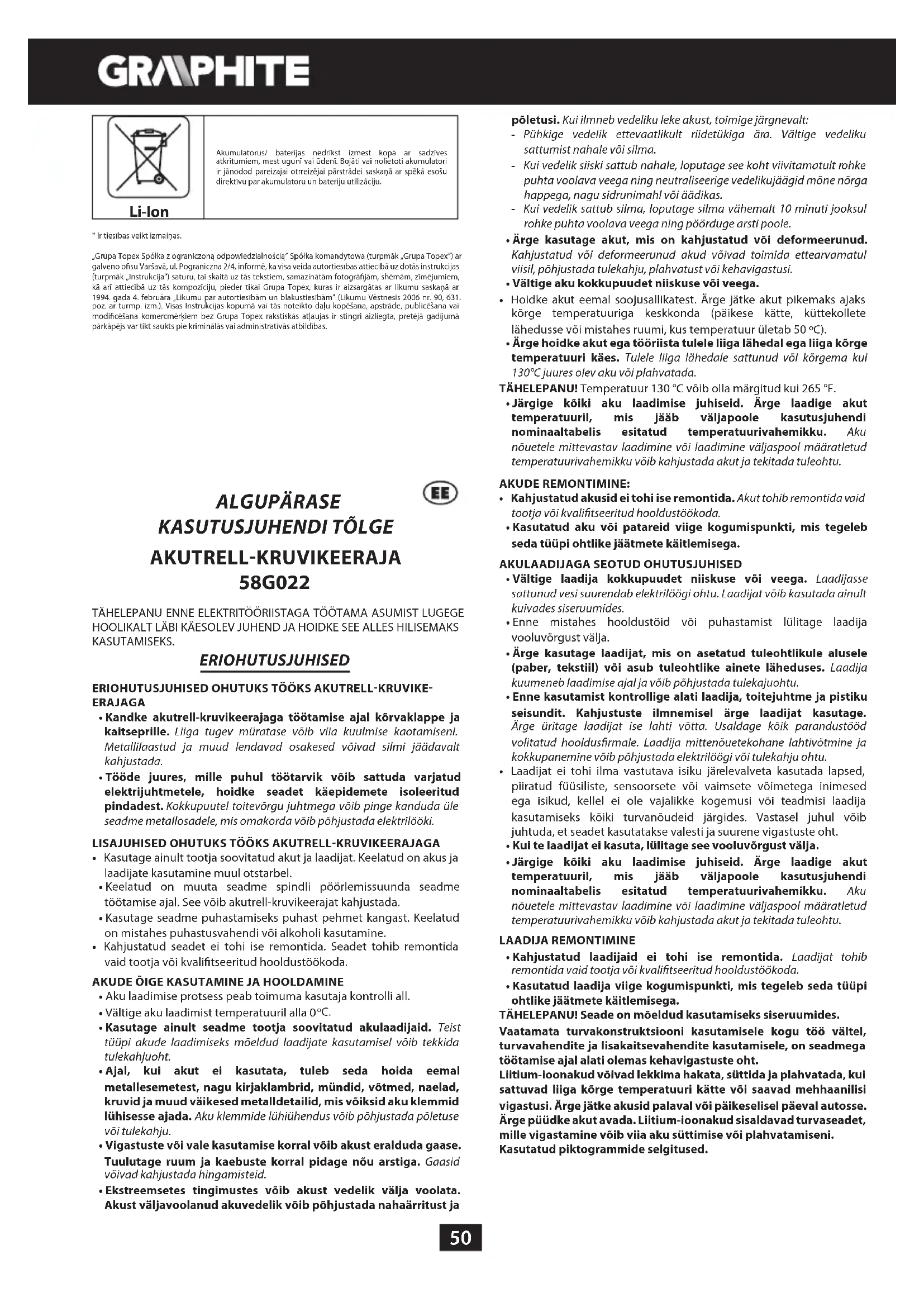

KASUTUSJUHEND 58G022 Graphite

• Kandke akutrell-kruvikeerajaga töötamise ajal körvaklappe ja kaitseprille. Liiga tugev müratase võib viia kuulmise kaotamiseni. Metallilaastud ja muud lendavad osakesed võivad silmi jäädavalt kahjustada.
  • Tööde juures, mille puhul töötarvik vöib sattuda varjatud elektrijuhtmetele, hoidke seadet käepidemete isoleeritud pindadest. Kokkupuutel toitevõrgu juhtmega vöib pinge kanduda üle seadme metallosadele, mis omakorda vöib põhjustada elektrilööki.

LISAJUHISED OHUTUKS TÖÖKS AKUTRELL-KRUVIKEERAJAGA

• Kasutage ainult tootja soovitatud akut ja laadijat. Keelatud on akus ja laadijate kasutamine muul otstarbel.
• Keelatud on muuta seadme spindli pöörlemissuunda seadme töötamise ajal. See vöib akutrell-kruvikeerajat kahjustada.
• Kasutage seadme puhastamiseks puhast pehmet kangast. Keelatud on mistahes puhastusvahendi või alkoholi kasutamine.
• Kahjustatud seadet ei tohi ise remontida. Seadet tohib remontida vaid tootja või kvalifitseeritud hooldustöökoda.

AKUDE ŌIGE KASUTAMINE JA HOOLDAMINE

• Aku laadimise protsess peab toimuma kasutaja kontrolli all.
  • Vältige aku laadimist temperatuuril alla 0°C.
• Kasutage ainult seadme tootja soovitatud akulaadijaid. Teist tüüpi akude laadimiseks möeldud laadijate kasutamisel vöib tekkida tulekahjuoht.
• Ajal, kui akut ei kasutata, tuleb seda hoida eemal metallesemetest, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metalldetailid, mis võiksid aku klemmid lühisesse ajada. Aku klemmide lühiühendus võib põhjustada põletuse või tulekahju.
• Vigastuste või vale kasutamise korral võib akust eralduda gaase. Tuulutage ruum ja kaebuste korral pidage nõu arstiga. Gaasid võivad kahjustada hingamisteid.
• Ekstreemsetes tingimustes vöib akust vedelik välja voolata. Akust väljavoolanud akuvedelik vöib pöhjustada nahaärritust ja

põletusi. Kui ilmneb vedeliku leke akust, toimige järgnevalt:

• Pühkige vedelik ettevaatlikult riidetükiga ära. Vältige vedeliku sattumist nahale või silma.
• Kui vedelik siiski sattub nahale, loputage see koht viivitamatult rohke puhta voolava veega ning neutraliseerige vedelikujäägid möne nõrga happega, nagu sidrunimahl või äädikas.
• Kui vedelik sattub silma, loputage silma vähemalt 10 minuti jooksul rohke puhta voolava veega ning pöörduge arsti poole.

- Ärge kasutage akut, mis on kahjustatud või deformeerunud. Kahjustatud või deformeerunud akud võivad toimida ettearvamatul viisil, põhjustada tulekahju, plahvatust või kehavigastusi.

• Vältige aku kokkupuudet niiskuse või veega.

- Hoidke akut eemal soojusallikatest. Ärge jätke akut pikemaks ajaks körge temperatuuriga keskkonda (päikese kätte, küttekollete lähedusse või mistahes ruumi, kus temperatuur ületab 50 °C).

- Ärge hoidke akut ega tööriista tulele liiga lähedal ega liiga körge temperatuuri käes. Tulele liiga lähedale sattunud või kõrgema kui 130°C juures olev aku või plahvatada.

TÄHELEPANU! Temperatuur 130 °C vöib olla märgitud kui 265 °F.

- Järgige köiki aku laadimise juhiseid. Ärge laadige akut temperatuuril, mis jäab väljapoole kasutusjuhendi nominaaltabelis esitatud temperatuurivahemikku. Aku nõuetele mittevastav laadimine või laadimine väljaspool määratletud temperatuurivahemikku võib kahjustada akut ja tekitada tuleohtu.

AKUDE REMONTIMINE:

• Kahjustatud akusid ei tohi ise remontida. Akut tohib remontida vaid tootja või kvalifitseeritud hooldustöökoda.
• Kasutatud aku või patareid viige kogumispunkti, mis tegeleb seda tüüpi ohtlike jäätmete käitlemisega.

AKULAADIJAGA SEOTUD OHUTUSJUHISED

• Vältige laadija kokkupuudet niiskuse või veega. Laadijasse sattunud vesi suurendab elektrilöögi ohtu. Laadijat võib kasutada ainult kuivades siseruumides.
• Enne mistahes hooldustöid või puhastamist lülitage laadija vooluvõrgust välja.
• Ärge kasutage laadijat, mis on asetatud tuleohtlikule alusele (paber, tekstilil) või asub tuleohtlike ainete läheduses. Laadija kuumeneb laadimise ajal ja võib põhjustada tulekajuouhtu.
• Enne kasutamist kontrollige alati laadija, toitejuhtme ja pistiku seisundit. Kahjustuste ilmnemisel ärge laadijat kasutage. Ärge üritage laadijat ise lahti võtta. Usaldage kõik parandustööd volitatud hooldusfirmale. Laadija mittenõuetekohane lahtivõtmine ja kokkupanemine võib põhjustada elektrilöögi või tulekahju ohtu.
• Laadijat ei tohi ilma vastutava isiku järelevalveta kasutada lapsed, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ega isikud, kellel ei ole vajalikke kogemusi või teadmisi laadija kasutamiseks kõiki turvanõudeid järgides. Vastasel juhul võib juhtuda, et seadet kasutatakse valesti ja suurene vigastuste oht.
• Kui te laadijat ei kasuta, lülitage see vooluvörgust välja.
• Järgige köiki aku laadimise juhiseid. Ärge laadige akut temperatuuril, mis jäab väljapoole kasutusjuhendi nominaaltabelis esitatud temperatuurivahemikku. Aku nõuetele mittevastav laadimine või laadimine väljaspool määratletud temperatuurivahemikku võib kahjustada akut ja tekitada tuleohtu.

LAADIJA REMONTIMINE

• Kahjustatud laadijaid ei tohi ise remontida. Laadijat tohib remontida vaid tootja või kvalifitseeritud hooldustöökoda.
• Kasutatud laadija viige kogumispunkti, mis tegeleb seda tüüpi ohtlike jäätmete käitlemisega.

TÄHELEPANU! Seade on möeldud kasutamiseks siseruumides.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

Liitium-ioonakud võivad lekkima hakata, süttida ja plahvatada, kui sattuvad liiga kõrge temperatuuri kätte või saavad mehhaanilisi vigastusi. Ärge jätke akusid palaval või päikeselisel päeval autosse. Ärge püüdke akut avada. Liitium-ioonakud sisaldavad turvaseadet, mille vigastamine võib viia aku süttimise või plahvatamiseni.

Kasutatud piktogrammide selgitused.

1234

5

6

7

8

91011

1. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
2. Kasutage kaitseprille ja körvaklappe.
3. Ärge lubage lapsi seadme lähedusse.
4. Kaitske seadet vihma eest.
5. Kasutage seadet siseruumides, kaitske seda vihma ja niiskuse eest.
6. Ringlussevött
7. Teine kaitseklass
8. Kogumine liigiti
9. Ärge visake akuelemente tulle.
10. Ohustab veekeskkonda.
11. Mitte lasta kuumeneda üle 50 °C.

EHITUS JA OTSTARVE

Akutrell kruvikeeraja, mis saab elektritoite akult. Seade saab toite alalisvoolu kommutaatormootorilt, millel on planetaarülekanne. Akutrell-kruvikeeraja on möeldud kruvide keeramiseks puitu, metalli, plasti ja keraamikasse ning kruvide nendest materjalidest väljakeeramiseks, samuti avade puurimiseks nendesse materjalidesse. Puuripadrun on võimalik kiiresti ja ilma tööriistadeta eemaldada ja paigaldada otse akudrelli spindlile eri pikkusega ühepoolsed kruvikeerajaotsakud, millel on kuuskantkinnitus läbimõõduga 6,35 mm, (1/4"). Sellise lahenduse eelis on võimalus töötada raskesti ligipääsetavates kohtades.

Akutoitel juhtmeta elektriseade on eriti mugav sisekujunduse, ruumide ümberkujundamise jms seotud tööde juures.

Keelatud on kasutada elektritööriista vastuolus selle määratud otstarbega.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel kujutatud seadme elementide numeratsioonile.

1. Kiirkinnituspadrun
2. Kiirkinnituspadruni võru
3. Pöördekiiruse reguleerimise vöru
4. Käikude ümberlüliti
5. Pöörlemissuuna ümberlüliti
6. Käepide
7. Aku
8. Akukinnitusnupp
9. Töölüliti
10. Valgusti
11. LED-diodid
12. Laadija
13. Aku laetuse taseme signaalnupp
14. Aku laetuse taseme signaal (LED-diodid).
15. Lukustusvōru
16. Spindel

* Voib esineda erinevusi joonise ja toote enda vahel.

GRAAFILISTE TÄHISTE SELGITUS

TÄHELEPANU

ETTEVAATUST

PAIGALDUS/SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. nurgadapter - 1 tk (kehtib mudelile 58G022-AD)
2. servadapter - 1 tk. (58G022-AD jaoks)

ETTEVALMISTUS TÖÖKS

AKU EEMALDAMINE / PAIGALDAMINE

• Reguleerige pöörlemissuuna ümberlüliti (5) keskmisesse asendisse.
• Vajutage aku kinnitusnupud (8) alla ja tömmake aku (7) välja (joonis A).
• Asetage laetud aku (7) käepidemisse ja lükake kuni kuulete aku kinnitusnuppu (8) klöpsatust.

AKU LAADIMINE

Aku tarnitakse osaliselt laetud kujul. Aku laadimine peaks toimuma väliskeskkonna temperatuuril 4–40°C. Uus aku või aku, mida ei ole kaua kasutatud, saavutab täieliku toitevõime pärast 3–5 laadimis- ja tühjenemistsüklit.

• Eemaldage aku (7) seadmest (joonis A).
• Lülitage laadija vooluvõrgu (230 V AC) pesasse.
- Asetage aku (7) laadijasse (12) (joonis B). Veenduge, et aku asetuks kindlalt kohal (oleks löpuni sisse lükatud).

Pärast laadija ühendamist toitevõrgu pesasse (230 V AC) süttib laadijal roheline diood (11), mis annab märku, et toide on järgi ühendatud.

Pärast aku paigutamist (7) laadijasse (12) süttib laadijal punane diood (11), mis annab märku, et aku laadimise protsess kestab.

Samal ajal põlevad eri režiimidel vilkuvad rohelised aku laetuse taseme diooodid (14) (vaata kirjeldust allpool).

• Köik dioodid põlevad vilkuvalt – aku on tühi ja vajab laadimist.
• Kaks dioodi põlevad vilkuvalt – aku on osaliselt tühi.
• Üks diood põleb vilkuvalt – aku laetuse tase on kõrge.

Kui aku on täis laetud süttib laadijal olev diod (11) roheliselt ja köik aku laetuse taseme diodid (14) põlevad püsivalt. Teatud aja järel (u 15 s) aku laetuse taseme diodid (14) kustuvad.

Ärge laadige akut kauem kui 8 tundi. Selle aja ületamine võib põhjustada aku elementide kahjustusi. Laadija ei lülitu pärast seda, kui aku on täis laetud, automaatselt välja. Roheline diood laadijal põleb edasi. Aku laetuse taseme dioodid kustuvad teatud aja möödudes. Enne aku laadijast eemaldamist lülitage laadija vooluvõrgust välja. Vältige järjestikusi lühiajalisi laadimisi. Ärge pange akut pärast seadme lühiajalist kasutamist uuesti laadima. Ajavahemiku oluline lühenemine kahe laadimise vahel annab märku sellest, et aku on kulunud ja see tuleb välja vahetada.
Laadimise käigus akud soojenevad. Ärge alustage tööd kohe pärast laadimist, vaid oodake, et aku jahtuks toatemperatuurini. See kaitseb akut kahjustumise eest.

AKU LAETUSE TASEME NÄIDIK

Aku on varustatud aku laetuse taseme näidikuga (3 LED-dioodi) (14). Aku laetuse taseme kontrollimiseks vajutage alla aku laetuse taseme signaalnupp (13) (joonis C). Köigi diodide süttimine näitab, et aku on täis. Kahe dioodi süttimine näitab, et aku on pooltühi. Ainult ühe dioodi süttimine näitab, et aku on tühi ja vajab laadimist.

SPINDLI PIDUR

Akutrell-kruvikeeraja on varustatud elektroonilise piduriga, mis peatab spindli koheselt pärast töölüliti (9) vabastamist. Pidur ei lase spindlil pärast seadme väljalülitamist vabalt pöörelda, mis tagab kruvide keeramise ja puurimise täpsuse.

TÖÖ / SEADISTAMINE

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Sisselülitamine – vajutage töölüliti nupp (9) alla.

Väljalülitamine – vabastage töölüliti nupp (9).

Töölüliti nupu (9) vajutamisel süttib iga kord diod (LED) (10), mis valgustab töökohta.

PÖÖRDEKIIRUSE REGULEERIMINE

Pöördekiirust saate töötamise ajal sujuvalt reguleerida suurendades või vähendades töölüliti nupule (9) vajutamise tugevust. Tänu pöördekiiruse reguleerimise funktsioonile on võimalik aeglane käivitus, mis aukude puurimisel kipsi või glasuurplaatidesse takistab puuri libisemist, kruvide sisse- ja väljakeeramisel aga aitab säilitada kontrolli tööriista üle.

ÜLEKOORMUSSIDUR

Siduri seadistamiseks soovitud pöördemomendile seadke pöördemomendi reguleerimise võru (3) vastavasse asendisse. Valitud pöördemomendi saavutamisel lahutub ülekoormussidur automaatselt. See aitab vältida kruvi keeramist liiga sügavale ning kruvikeeraja kahjustamist.

PÖÖRDEMOMENDI REGULEERIMINE

- Eri kruvide ja eri materjalide jaoks kasutatakse erinevat pöördemomenti.

- Pöördemoment on seda suurem, mida suurem on vastava asendi juures olev number (joonis D).

- Seadke pöördemomendi reguleerimise vöru (3) soovitud pöördemomendi väärtusele.

• Alustage tööd alati väiksema pöördekiirusega.
• Suurendage pöördemomenti järk-järgult kuni soovitud tulemuse saavutamiseni.
• Kruvide väljakeeramiseks valige suurem pöördemoment.

- Puurimiseks valige puuri tähisega seaded. Nende seadete juures saavutatakse suurem pöördemoment.

- Vilumus öige pöördemomendi valimisel tekkib töökogemuse suurenedes.

- Puurimiseks valige puuri tähisega seaded. Nende seadete juures saavutatakse suurem pöördemoment. - Vilumus öige pöördemomendi valimisel tekkib töökogemuse suurenedes.

Pöördemomendi reguleerimise vöru seadmisel puurimise asendisse ülekoormussidur deaktiveerub.

TÖÖTARVIKU PAIGALDAMINE PUURIPADRUNISSE

- Reguleerige pöörlemissuuna ümberlüliti (5) keskmisesse asendisse. - Keerake kiirkinnituspadruni vöru (2) vastupäeva (jälgige märgistust vörul) kuni padruni harud on piisavalt avatud ja on vöimalik paigaldada puur vöi kruvikeerajaotsak (joonis E).

- Töötarviku paigaldamiseks hoidke kiirkinnituspadruni võru (2), keerake võru päripäeva ja keerake see kõvasti kinni.

- Reguleerige pöörlemissuuna ümberlüliti (5) keskmisesse asendisse. - Keerake kiirkinnituspadruni võru (2) vastupäeva (jälgige märgistust võrul) kuni padruni harud on piisavalt avatud ja on võimalik paigaldada puur või kruvikeerajaotsak (joonis E). - Töötarviku paigaldamiseks hoidke kiirkinnituspadruni võru (2), keerake võru päripäeva ja keerake see kõvasti kinni.

Tarviku eemaldamine toimub vastupidises järjekorras vörreldes selle paigaldamisega.

Puuri või kruvikeerajaotsakut kiirkinnituspadrunisse paigaldades pöörake tähelepanu töötarviku õigele asendile. Lühikeste kruvikeerajaotsakute kasutamisel kasutage pikendusena täiendavat magnetotsakut.

PUURIPADRUNI EEMALDAMINE / PAIGALDAMIE

- Tömmake lukustusvõru (15) ettepoole ja eemaldage puuripadrun (1) spindlilt (joonis F).

- Padruni (1) paigaldamine toimub vastupidises järjekorras vörreldes selle eemaldamisega.

- Tõmmake lukustusvõru (15) ettepoole ja lükake puuripadrun (1) spindlile kuni kuulete luku kinniklöpsatamist (võib juhtuda, et puuripadrunit on vaja pisut pöörata, et see asetuks õigesti).

- Tömmake lukustusvõru (15) ettepoole ja eemaldage puuripadrun (1) spindlilt (joonis F). - Padruni (1) paigaldamine toimub vastupidises järjekorras vörreldes selle eemaldamisega. - Tömmake lukustusvõru (15) ettepoole ja lükake puuripadrun (1) spindlile kuni kuulete luku kinniklöpsatamist (võib juhtuda, et puuripadrunit on vaja pisut pöörata, et see asetuks õigesti).

TÖÖTARVIKUTE PAIGALDAMINE SPINDLI HOIDIKUSSE JA NENDE VAHETAMINE

- Asetage soovitud töötarvik otse spindli (16) hoidikusse (joonis G). - Veenduge, et tarvik oleks asetunud piisavalt sügavale ja oleks korralikult kinnitatud.

- Töötarviku eemaldamiseks võtke see spindli hoidikust välja. Lühikeste kruvikeerajaotsakute puhul kasutage kruvikeerajaotsakute lisaadapterit. Kruvide keeramisel on alati soovitatav kruviauk ette puurida. Spindlile paigaldatud lühikest kruvikeerajaotsaku paigaldamisel ja eemaldamisel ei ole vaja kasutada puuripadrunit (joonis H).

- Asetage soovitud töötarvik otse spindli (16) hoidikusse (joonis G). - Veenduge, et tarvik oleks asetunud piisavalt sügavale ja oleks korralikult kinnitatud. - Töötarviku eemaldamiseks võtke see spindli hoidikust välja. Lühikeste kruvikeerajaotsakute puhul kasutage kruvikeerajaotsakute lisaadapterit. Kruvide keeramisel on alati soovitatav kruviauk ette puurida. Spindlile paigaldatud lühikest kruvikeerajaotsaku paigaldamisel ja eemaldamisel ei ole vaja kasutada puuripadrunit (joonis H).

PÕÕRLEMISSUUND PAREMALE - VASAKULE

Pöörlemissuuna ümberlüliti (5) abil saab muuta akukruvikeeraja spindli pöörlemise suunda (joonis I).

Pöörlemine paremale - seadke lüliti (5) äärmisesse vasakusse asendisse.

Pöörlemine vasakule - seadke lüliti (5) äärmisesse paremasse asendisse.

* Pange tähele, et mönel juhul völb lülitl asend pöörlemissuuna suhtes olla kirjeldatust erinev. Järgige lülitll vöi seadme korpusel paiknevaid märgistusi.

Ohutuks asendiks on pöörlemissuuna ümberlüliti (5) keskmine asend, mis takistab seadme juhuslikku käivitumist.

• Selles asendis ei saa akutrell-kruvikeerajat käivitada.
• Selles asendis toimub kruvikeerajate ja muude otsakute vahetamine.
• Enne seadme käivitamist kontrollige, et pöörlemissuuna ümberlüliti (5) oleks öiges asendis.

Keelatud on muuta pöörlemise suunda seadme spindli pöörlemise ajal.

KÄIGUVAHETUS

Käikude ümberlüliti (4) (joonis J) võimaldab suurendada pöörlemiskiiruse ulatust.

I käik: pöörete vahemik on väiksem, suur pöördemomendi jõud.

Il käik: pöörete vahemik on suurem, väiksem pöördemomendi jõud. Olenevalt tehtava töö iseloomust lülitage käikude vahetamise lülitivastavasse asendisse. Kui lülitit ei saa ümber lülitada, pöörake pisut spindlit.

Ärge kunagi lülitage käikude vahetamise lülitit ümber akutrell-kruvikeeraja töötamise ajal. See vöib elektriseadet kahjustada.

Pikaajaline puurimine madalal pöördekiirusel vöib mootori üle koormata. Pidage töötamisel regulaarseid pause vöi laske seadmel töötada ilma koormuseta umbes 3 minutit maksimaalpööretel.

KÄEPIDE

Akutrell-kruvikeeraja on varustatud praktilise käepidemega (6), mille abil saate selle riputada näiteks vööle, kui töötate körgustes.

KASUTAMINE JA HOOLDUS

Enne kui asute mistahes paigaldus-, reguleerimis-, parandus- või hooldustoimingute juurde, eemaldage seadmed küljest aku.

HOOLDAMINE JA HOIDMINE

• Soovitame puhastada seadet iga kord vahetult pärast kasutamist.
• Ärge kasutage seadme puhastamiseks vett ega muid vedelikke.
• Puhastage seadet kuiva kangatüki või nõrga suruõhujoa abil.
• Ärge kasutage puhastusvahendeid ega lahusteid, sest need võivad kahjustada seadme plastosi.
• Puhastage regulaarselt ventilatsiooniavasid mootori korpuses, et vältida seadme ülekuumenemist.
• Hoidke seadet kuivas, lastele kättesaamatus kohas.
• Hoiustamise ajaks võtke seadmest aku välja.

Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALANDMED

Akutrell-kruvikeeraja 58G022
Parameeter Väärtus
Aku pinge 18 V DC
Pöördekiiruste vahemik tühikäigul	I käik: 0-350 min	-1
	II käik: 0-1250 min	-1
Kiirkinnituspadruni ulatus 0,8 - 10 mm
Töötarviku padrun 6,35 mm (1⁄4")
Pöördemomendi reguleerimise ulatus		1 - 19 + puurimine
Maksimaalne pöördemoment (kruvide kerge kinnikeeramine)		28 Nm
Maksimaalne pöördemoment (kruvide tugev kinnikeeramine)		44 Nm
Kaitseklass III
Kaal 1,1 kg
Tootmisaasta 2020
58G022 näitab ka seadme tüüpi ja määratlust

Graphite Energy+ süsteemi aku
Parameeter Väärtus
Aku 58G001 58G004
Aku pinge	18V DC	18V DC
Aku tüüp	Li-Ion	Li-Ion
Aku maht 2000 mAh 4000 mAh
Keskkonnatemperatuuride vahemik 4	^ - 40^	4^ - 40^
Laadimisaeg laadijaga 58G002 1 h 2 h
Kaal 0,400 kg 0,650 kg
Tootmisaasta 2020 2020

Graphite Energy+ süsteemi akulaadija
Parameeter Väärtus
Laadija tüüp 58G002
Toitepinge 230 V AC
Toitesagedus 50 Hz
Laadimispinge 22 V DC
Maksimaalne laadimisvool	2300 mA
Keskkonnatemperatuuride vahemik	4°C – 40°C
Aku 58G001 laadimise aeg	1 h
Aku 58G004 laadimise aeg	2 h
Kaitseklass	II
Kaal	0,300 kg
Tootmisaasta	2020

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Heliröhutase	Lp_A = 84 dB(A) K = 3 dB(A)
Heli võimsustase	Lw_A = 95 dB(A) K = 3 dB(A)
Mõõdetud vibratsioonitase	a_b = 1,552 m/s^2 K = 1,5 m/s^2

Müra ja vibratsiooni info

Seadme tekitatava müra tase on määratletud heliröhutaseme Lp A ja müra võimusustaseme Lw A kaudu (K tähistab mõõtemääramatust). Seadme tekitatava vibratsiooni tase on määratletud vibratsioonitaseme kaudu (K tähistab mõõtemääramatust).

Käesolevas juhendis esitatud heliröhutase Lp A müra vöimsustase Lw A ning möödetud vibratsioonitase a h on möödetud vastavad standardile EN 60745-1: 2009+A11:2010. Esitatud vibratsioonitaset a h vöib kasutada seadmete vördlemiseks ja üldise vibratsioonitaseme esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui seadet kasutatakse muul viisil või koos muude töötarvikutega, võib vibratsioonitase muutuda. Vibratsioonitaset võib tõsta ka seadme ebapiisav või liiga harv hooldamine. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel.

Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil tööriist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib kõiki tegureid põhjalikult arvesse võttes olla vibratsiooniga kokkupuute koguväärtus märgatavalt väiksem.

Seadmega töötaja kaitsmiseks vibratsiooni mõju eest tuleb võtta täiendavaid ohutusmeetmeid, nagu tööriista ja töötarvikute regulaarne hooldamine, käte öige temperatuuri tagamine, sobiv töökorraldus.

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügl hulka, vilge need kaftlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

Li-lon

Ärge pange akut / patareisid olmejäätmete hulka ega visake neid tulle ega vette. Kahjustatud või kulunud akud tuleb nõuetekohaselt utiliseerida kooskõlas kehtiva akude ja patareide utiliseerimise direktiiviga.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et kölik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriöigused kuuluvad erandltult Grupa Topex’ile ja on kaistud 4. veebruari 1994 autoriöiguste ja muude sarnaste ölguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilsemate muudatustega). Kogu juhendi vöi selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning vöib kaasa tuua tsivilvastutuse ning karistuse.

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ
