58G022 - Wiertarka Graphite - Bezpłatna instrukcja obsługi

Kategoria	Wiertarko-wkrętarka akumulatorowa
Marka	Graphite
Model	58G022
Napięcie znamionowe	18 V DC
Prędkość obrotowa bez obciążenia (I bieg)	0 – 350 min⁻¹
Prędkość obrotowa bez obciążenia (II bieg)	0 – 1250 min⁻¹
Pojemność uchwytu	0,8 – 10 mm
Uchwyt sześciokątny	6,35 mm (1/4 cala)
Maksymalny moment obrotowy (miękkie wiercenie)	28 Nm
Maksymalny moment obrotowy (twarde wiercenie)	44 Nm
Waga	1,1 kg
Typ akumulatora	Li-Ion (58G001 2Ah / 58G004 4Ah)
Czas ładowania (akumulator 2Ah)	1 godz.
Czas ładowania (akumulator 4Ah)	2 godz.
Poziom ciśnienia akustycznego	84 dB(A)
Poziom mocy akustycznej	95 dB(A)
Przyspieszenie wibracji	1,552 m/s²
Hamulec wrzeciona	Tak, elektroniczny
Oświetlenie LED	Tak
Regulacja momentu obrotowego	19 pozycji + wiercenie
Zmiana prędkości	2 prędkości mechaniczne
Kierunek obrotów	Rewersyjny
Rok produkcji	2020
Klasa ochronności	III
Konserwacja i czyszczenie	Sucha szmatka; unikać wody i rozpuszczalników
Zalecane bezpieczeństwo	Okulary ochronne i nauszniki przeciwhałasowe
Możliwość naprawy	Zlecić producentowi lub autoryzowanemu serwisowi

Często zadawane pytania - 58G022 Graphite

Jak naładować akumulator wiertarko-wkrętarki Graphite 58G022?

Wyjmij akumulator z urządzenia. Podłącz ładowarkę do gniazdka sieciowego 230 V AC. Włóż akumulator do ładowarki aż do oporu. Czerwona dioda oznacza ładowanie. Zielona dioda zapala się po zakończeniu ładowania. Nie przekraczaj 8 godzin ładowania.

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij przycisk stanu naładowania (13) znajdujący się na akumulatorze. Trzy diody LED (14) wskazują: miganie wszystkich = wysoki poziom, 2 diody = częściowe rozładowanie, 1 dioda = akumulator wyczerpany.

Jak ustawić prędkość obrotową?

Prędkość reguluje się stopniowo, zwiększając lub zmniejszając nacisk na włącznik (9). Aby ustawić wcześniej zdefiniowaną prędkość, użyj przełącznika zmiany prędkości (4): pozycja I dla wysokiego momentu obrotowego, pozycja II dla wysokiej prędkości.

Jak ustawić moment obrotowy dokręcania?

Obróć pierścień regulacji momentu obrotowego (3) na żądaną wartość (od 1 do 19). Zawsze zaczynaj od niskiego momentu i stopniowo zwiększaj. Do wiercenia wybierz symbol wiertła, który wyłącza sprzęgło.

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów (5). Pozycja lewa = obrót w prawo, pozycja prawa = obrót w lewo. Pozycja środkowa blokuje włącznik. Nigdy nie zmieniaj kierunku, gdy wrzeciono się obraca.

Jak zmienić prędkość (I/II bieg)?

Przesuń przełącznik zmiany prędkości (4) na żądaną pozycję. Jeśli przełącznik nie daje się przesunąć, delikatnie obróć wrzeciono. Nigdy nie zmieniaj prędkości podczas pracy narzędzia.

Jak zamontować i wyjąć wiertło lub bit?

Ustaw przełącznik kierunku obrotów (5) w pozycji środkowej. Obróć pierścień uchwytu (2) przeciwnie do ruchu wskazówek zegara, aby otworzyć szczęki. Włóż narzędzie, a następnie dokręć, obracając zgodnie z ruchem wskazówek zegara. W przypadku krótkiego bitu sześciokątnego, włóż go bezpośrednio do wrzeciona (16).

Jak konserwować wiertarkę?

Przed przystąpieniem do konserwacji wyjmij akumulator. Czyść urządzenie suchą szmatką lub sprężonym powietrzem pod niskim ciśnieniem. Nigdy nie używaj wody, detergentów ani rozpuszczalników. Regularnie czyść szczeliny wentylacyjne. Przechowuj w suchym miejscu, poza zasięgiem dzieci.

Co zrobić w przypadku kontaktu z cieczą z akumulatora?

Wytrzyj ciecz szmatką. W przypadku kontaktu ze skórą, spłucz obficie czystą wodą i zneutralizuj sokiem z cytryny lub octem. Jeśli ciecz dostanie się do oczu, płucz przez co najmniej 10 minut i skonsultuj się z lekarzem.

Gdzie naprawić wiertarkę?

Naprawy należy zlecać producentowi lub autoryzowanemu serwisowi. Zabrania się samodzielnej naprawy urządzenia, ładowarki lub akumulatora. W przypadku zużytych części, skontaktuj się z zakładem utylizacji odpadów niebezpiecznych.

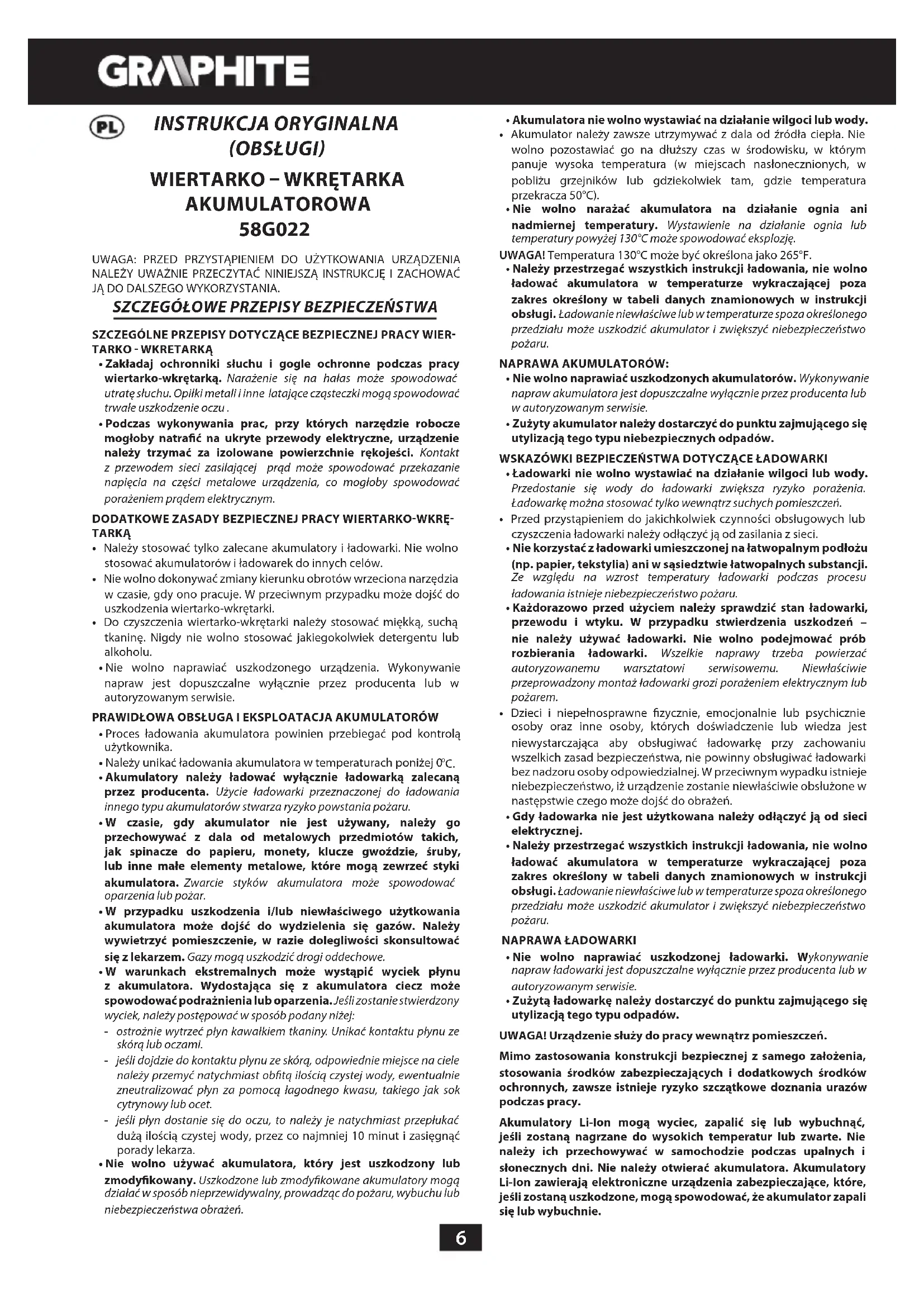

INSTRUKCJA OBSŁUGI 58G022 Graphite

Sprawdź dost ępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

- Zakładaj ochronniki słuchu i gogle ochronne podczas pracy wiertarko-wkrętarką. Narażenie się na hałas może spowodować utratę słuchu. Opiłki metali i inne latające cząsteczki mogą spowodować trwałe uszkodzenie oczu.

- Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej prąd może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażeniem prądem elektrycznym.

DODATKOWE ZASADY BEZPIECZNEJ PRACY WIERTARKO-WKRĘ-TARKĄ

• Należy stosować tylko zalecane akumulatory i ładowarki. Nie wolno stosować akumulatorów i ładowarek do innych celów.
• Nie wolno dokonywać zmiany kierunku obrotów wrzeciona narzędzia w czasie, gdy ono pracuje. W przeciwnym przypadku może dojść do uszkodzenia wiertarko-wkrętarki.
• Do czyszczenia wiertarko-wkrętarki należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
• Nie wolno naprawiać uszkodzonego urządzenia. Wykonywanie napraw jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.

PRAWIDŁOWA OBSŁUGA I EKSPLOATACJA AKUMULATORÓW

• Proces ładowania akumulatora powinien przebiegać pod kontrolą użytkownika.
• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Akumulatory należy ładować wyłącznie ładowarką zalecaną przez producenta. Użycie ładowarki przeznaczonej do ładowania innego typu akumulatorów stwarza ryzyko powstania pożaru.
• W czasie, gdy akumulator nie jest używany, należy go przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć styki akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub pożar.
• W przypadku uszkodzenia i/lub niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.
• W warunkach ekstremalnych może wystąpić wyciek płynu z akumulatora. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Jeśli zostanie stwierdzony wyciek, należy postępować w sposób podany niżej:

- ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu płynu ze skórą lub oczami.

- jeśli dojście do kontaktu płynu ze skórą, odpowiednie miejsce na ciele należy przemyć natychmiast obfitą ilością czystej wody, ewentualnie zneutralizować płyn za pomocą łagodnego kwasu, takiego jak sok cytrynowy lub ocet.

- jeśli płyn dostanie się do oczu, to należy je natychmiast przepłukać dużą ilością czystej wody, przez co najmniej 10 minut i zasięgnąć porady lekarza.

- Nie wolno używać akumulatora, który jest uszkodzony lub zmodyfikowany. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, prowadząc do pożaru, wybuchu lub niebezpieczeństwa obrażeń.

• Akumulatora nie wolno wystawiać na działanie wilgoci lub wody.
• Akumulator należy zawsze utrzymywać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 50°C).
• Nie wolno narażać akumulatora na działanie ognia ani nadmiernej temperatury. Wystawienie na działanie ognia lub temperatury powyżej 130°C może spowodować ekspłozję.

UWAGA! Temperatura 130°C może być określona jako 265°F.

- Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA AKUMULATORÓW:

• Nie wolno naprawiać uszkodzonych akumulatorów. Wykonywanie napraw akumulatora jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużyty akumulator należy dostarczyć do punktu zajmującego się utylizacją tego typu niebezpiecznych odpadów.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI

• Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.
• Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.
• Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
• Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.
• Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza jest niewystarczająca aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłuzone w następstwie czego może dojść do obrażeń.
• Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.
• Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA LADOWARKI

• Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużytą ładowarkę należy dostarczyć do punktu zajmującego się utylizacją tego typu odpadów.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Akumulatory Li-lon mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy ich przechowywać w samochodzie podczas upalnych i słonecznych dni. Nie należy otwierać akumulatora. Akumulatory Li-lon zawierają elektroniczne urządzenia zabezpieczające, które, jeśli zostaną uszkodzone, mogą spowodować, że akumulator zapali się lub wybuchnie.

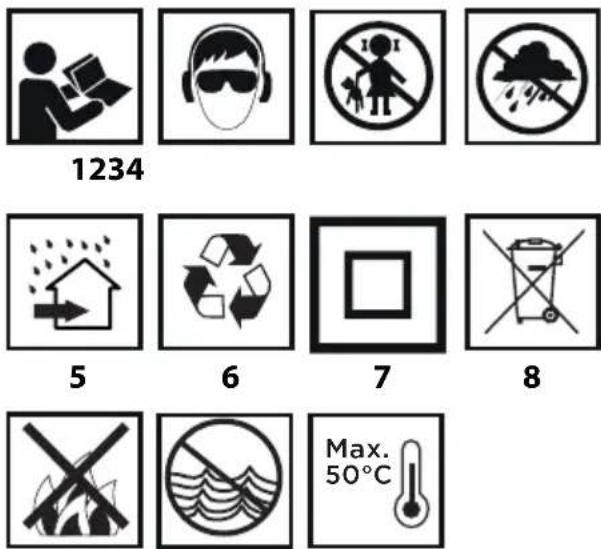

Objaśnienie zastosowanych piktogramów

91011

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Nie dopuszczać dzieci do urządzenia.
4. Chronić przed deszczem.
5. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
6. Recykling.
7. Druga klasa ochronności.
8. Selektywne zbieranie.
9. Nie wrzucać ogniw do ognia.
10. Stwarzające zagrożenie dla środowiska wodnego.
11. Nie dopuszczać do nagrzania powyżej 50°C.

BUDOWA I PRZEZNACZENIE

Wiertarko-wkrętarka jest elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik komutatorowy prądu stałego wraz z przekładnią planetarną. Wiertarko-wkrętarka jest przeznaczona do wkręcania i wykręcania wkrętów i śrub w drewnie, metalu, tworzywach sztucznych i ceramice oraz do wiercenia otworów w wymienionych materiałach. Szybki beznarzędziowy demontaż uchwytu wiertarskiego pozwala na bezpośredni montaż jednostronnych końców wkrętakowych i bitów o różnych długościach, które mają chwyty o przekroju sześciokątnym, o rozwartości 6,35 mm, (1/4") bezpośrednio we wrzecionie. Zaletą takiego rozwiązania jest możliwość pracy w miejscach trudnodostępnych z ograniczonym dostępem.

Elektronarzędzia z napędem akumulatorowym, bezprzewodowe, szczególnie okazują się przydatne przy pracach związanych z wyposażeniem wnętrz, adaptacją pomieszczeń, itp.

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Uchwyt szybkomocujący

2. Pierścień uchwytu szybkomocującego

3. Pierścień regulacyjny momentu obrotowego

4. Przełącznik zmiany biegów

5. Przełącznik kierunku obrotów

6. Uchwyt

7. Akumulator

8. Przycisk mocowania akumulatora

9. Włącznik

10. Oświetlenie

11. Diody LED

12. Ładowarka

13. Przycisk sygnalizacji stanu naładowania akumulatora

14. Sygnalizacja stanu naładowania akumulatora (diody LED).

15. Pierścień blokady

16. Wrzeciono

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. adapter kątowy - 1 szt. (dotyczy 58G022-AD)

2. adapter krawędziowy - 1szt. (dotyczy 58G022-AD)

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA

• Ustawić przełącznik kierunku obrotów (5) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do słyszalnego zaskoczenia przycisku mocowania akumulatora (8).

ŁADOWANIE AKUMULATORA

Akumulator do urządzenia jest dostarczony w stanie częściowo naładowanym. Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4°C - 40°C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i rozładowania.

• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (7) do ładowarki (12) (rys. B). Sprawdzić czy akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda (11) na ładowarce, która sygnalizuje podłączenie napięcia.

Po umieszczeniu akumulatora (7) w ładowarce (12) zaświeci się czerwona dioda (11) na ładowarce, która sygnalizuje że trwa proces ładowania akumulatora.

Równocześnie świecą pulsacyjnie zielone diody (14) stanu naładowania akumulatora w różnym układzie (patrz opis poniżej).

- Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie akumulatora i konieczność jego naładowania.

- Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.

- Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania akumulatora.

Po naładowaniu akumulatora dioda (11) na ładowarce świeci na zielono, a wszystkie diody stanu naładowania akumulatora (14) świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora (14) gasną.

Akumulator nie powinien być ładowany dłużej niż 8 godzin. Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączyć się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowaną. Nie należy poddawać akumulatorów doładowywaniu po krótkim użytkowaniu urządzenia. Znaczny spadek czasu miedzy koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

W procesie ładowania akumulatory nagrzewają się. Nie podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.

SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA

Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora (3 diody LED) (14). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora (13) (rys. C). Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania.

HAMULEC WRZECIONA

Wiertarko-wkrętarka posiada hamulec elektroniczny zatrzymujący wrzeciono natychmiast po zwolnieniu nacisku na przycisk włącznika (9). Hamulec zapewnia precyzję wkręcania i wiercenia nie dopuszczając do swobodnego obracania wrzeciona po wyłączeniu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Włączanie - wcisnąć przycisk włącznika (9).

Wyłącznie - zwolnić nacisk na przycisk włącznika (9).

Każdorazowe wciśnięcie przycisku włącznika (9) powoduje świecenie diody (LED) (10) oświetlającej miejsce pracy.

REGULACJA PRĘDKOŚCI OBROTOWEJ

Prędkość wkręcania lub wiercenia można regulować podczas pracy przez zwiększenie lub zmniejszenie nacisku na przycisk włącznika (9). Regulacja prędkości umożliwia wolny start, co przy wiercenu otworów w gipsie lub glazurze zapobiega poślizgowi wiertła, natomiast przy wkręcaniu i wykręcaniu pomaga zachować kontrolę pracy.

SPRZĘGŁO PRZECIĄŻENIOWE

Ustawienie pierścienia regulacyjnego momentu obrotowego (3) w wybranym położeniu powoduje trwałe ustawienie sprzęgła na określoną wielkość momentu obrotowego. Po osiągnięciu wielkości ustawionego momentu obrotowego nastąpi automatyczne rozłączenie sprzęgła przeciążeniowego. Pozwala to na zabezpieczenie przed wkręcaniem wkręta zbyt głęboko lub uszkodzeniem wiertarkowkrętarki.

REGULACJA MOMENTU OBROTOWEGO

• Dla różnych wkrętów i różnych materiałów stosuje się różne wielkości momentu obrotowego.
• Moment obrotowy jest tym większy im większa jest liczba odpowiadająca danemu położeniu (rys. D).
• Ustawić pierścień regulacyjny momentu obrotowego (3) na określoną wielkość momentu obrotowego.
• Zawsze należy rozpoczynać pracę z momentem obrotowym o mniejszej wielkości.
• Powiększać moment obrotowy stopniowo, aż do osiągnięcia zadawalającego rezultatu.
• Do wykręcania wkrętów należy wybierać wyższe ustawienia.
• Dla wiercenia należy wybrać ustawienie oznaczone symbolem wiertła. Przy tym ustawieniu osiągana jest największa wartość momentu obrotowego.
• Umiejętność doboru odpowiedniego ustawienia momentu obrotowego zdobywa się w miarę nabywania praktyki.

Ustawienie pierścienia regulacyjnego momentu obrotowego w pozycji wiercenia powoduje dezaktywację sprzęgła przeciążeniowego.

MONTAŻ NARZĘDZIA ROBOCZEGO W UCHWYCIE WIERTARSKIM • Ustawić przełącznik kierunku obrotów (5) w położeniu środkowym.

- Obracając pierścieniem uchwytu szybkomocującego (2) w kierunku przeciwnym do ruchu wskazówek zegara (patrz oznaczenie na pierścieniu) uzyskuje się pożądane rozwarcie szczęk, umożliwiające włożenie wiertła lub końcówki wkrętakowej (rys. E).

- Celem zamocowania narzędzia roboczego należy obrócić pierścieniem uchwytu szybkomocującego (2), w kierunku zgodnym z ruchem wskazówek zegara i mocno dokręcić.

Demontaż narzędzia roboczego przebiega w odwrotnej kolejności do jego montażu.

Przy mocowaniu wiertła lub końcówki wkrętakowej w uchwycie szybkomocującym należy zwrócić uwagę na właściwe usytuowanie narzędzia. Przy korzystaniu z krótkich końcówek wkrętakowych lub bitów należy użyć dodatkowego uchwytu magnetycznego jako przedłużki.

DEMONTAŻ / MONTAŻ UCHWYTU WIERTARSKIEGO

• Odciągnąć pierścień blokady (15) do przodu i zsunąć uchwyt wiertarski (1) z wrzeciona (rys. F).
• Montaż uchwytu wiertarskiego (1) przebiega w odwrotnej kolejności do jego demontażu.
• Odciągnąć pierścień blokady (15) i wsunąć uchwyt wiertarski (1) na wrzeciono do słyszalnego zaskoczenia blokady (może zajść potrzeba lekkiego obrócenia uchwytu wiertarskiego, aż zajmie on właściwe

położenie).

MONTAŻ I WYMIANA KOŃCÓWEK ROBOCZYCH W UCHWYCIE WRZECIONA

• Umieścić odpowiednią końcówkę roboczą bezpośrednio w uchwycie wrzeciona (16) (rys. G).
• Upewnić się czy końcówka została włóżona do oporu i czy jest pewnie zamocowana.
• Demontaż narzędzia roboczego odbywa się poprzez wyjęcie końcówki roboczej z uchwytu wrzeciona.

Podczas korzystania z krótkich końcówek wkrętakowych i bitów, należy używać dodatkowego adaptera do końcówek wkrętakowych. Przy wkręcaniu wkrętów zaleca się zawsze uprzednio wykonać otwór pilotażowy. Krótka końcówka wkrętakowa zamontowana we wrzecionie nie wymaga demontażu przy montażu uchwytu wiertarskiego (rys. H).

KIERUNEK OBROTÓW W PRAWO - W LEWO

Za pomocą przełącznika obrotów (5) dokonuje się wyboru kierunku obrotów wrzeciona (rys. I).

Obroty w prawo - ustawić przełącznik (5) w skrajnym lewym położeniu. Obroty w lewo - ustawić przełącznik (5) w skrajnym prawym położeniu.

* Zastrzega się, że w niektórych przypadkach położenie przełącznika w stosunku do obrotów może być inne niż opisano. Należy odnieść się do znaków grańcznych umieszczonych na przełączniku lub obudowie urządzenia.

Położeniem bezpiecznym jest środkowe położenie przełącznika kierunku obrotów (5), zapobiegające przypadkowemu uruchomieniu elektronarzędzia.

• W tym położeniu nie można uruchomić wiertarko-wkrętarki.
• W tym położeniu dokonuje się wymiany wierteł lub końcówek.
  Przed uruchomieniem sprawdzić czy przełącznik kierunku obrotów (5) jest we właściwym położeniu.

Nie wolno dokonywać zmiany kierunku obrotów w czasie, gdy wrzeciono wiertarko - wkrętarki obraca się.

ZMIANA BIEGU

Przełącznik zmiany biegów (4) (rys. J) umożliwiający zwiększenie zakresu prędkości obrotowej.

Bieg I: zakres obrotów mniejszy, duża siła momentu obrotowego.

Bieg II: zakres obrotów większy, mniejsza siła momentu obrotowego.

W zależności od wykonywanych prac ustawić przełącznik zmiany biegów we właściwym położeniu. Jeśli przełącznik nie daje się przesunąć należy nieznacznie obrócić wrzecionem.

Nigdy nie wolno przestawłać przełącznika zmiany biegów w czasie, gdy wiertarko - wkrętarka pracuje. Mogłoby to spowodować uszkodzenie elektronarzędzia.

Wiercenie długotrwałe przy niskiej prędkości obrotowej wrzeciona grozi przegrzaniem silnika. Należy robić okresowe przerwy w pracy lub zezwolić, aby urządzenie popracowało na maksymalnych obrotach bez obciążenia przez okres około 3 min.

UCHWYT

Wiertarko- wkrętarka posiada praktyczny uchwyt (6) który służy do zawieszenia np. na pasie monterskim podczas prac na wysokości.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator z urządzenia.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
  Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie należy używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
  Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Urządzenie należy przechowywać z wyjątkym akumulatorem.
  Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Wiertarko – wkrętarka akumulatorowa 58G022
Parametr Wartość
Napięcie akumulatora 18 V DC
Zakres prędkości obrotowej na biegu jałowym	bieg I 0-35	0 min -1
	bieg II 0-12	50 min -1
Zakres uchwytu szybkomocującego 0,8 - 10 mm
Uchwyt narzędziowy 6,35 mm (1⁄4")
Zakres regulacji momentu obrotowego		1 – 19 plus wiercenie
Max. moment obrotowy (wkręcanie miękkie) 28 Nm
Max. moment obrotowy (wkręcanie twarde) 44 Nm
Klasa ochronności III
Masa 1,1 kg
Rok produkcji 2020
58G022 oznacza zarówno typ oraz określenie maszyny

Akumulator systemu Graphite Energy+
Parametr Wartość
Akumulator 58G001 58G004
Napięcie akumulatora	18 V DC 18	V DC
Typ akumulatora Li-Ion Li-Ion
Pojemność akumulatora	2000 mAh	4000 mAh
Zakres temperatury otoczenia	4°C - 40°C	4°C - 40°C
Czas ładowania ładowarką 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Rok produkcji	2020	2020

Ładowarka systemu Graphite Energy+
Parametr Wartość
Typ ładowarki	58G002
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Napięcie ładowania	22 V DC
Max. prąd ładowania	2300 mA
Zakres temperatury otoczenia	4°C – 40°C
Czas ładowania akumulatora 58G001	1 h
Czas ładowania akumulatora 58G004	2 h
Klasa ochronności	II
Masa	0,300 kg
Rok produkcji	2020

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego	Lp_A = 84 dB(A) K = 3 dB(A)
Poziom mocy akustycznej	Lw_A = 95 dB(A) K = 3 dB(A)
Wartość przyśpieszeń drgań	a_h = 1,552 m/s^2 K = 1,5 m/s^2

Informacje na temat halasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a _h (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp, poziom mocy akustycznej Lw oraz wartość przyśpieszeń drgań a, zostały zmierzone zgodnie z normą EN 60745-1:2009+A11:2010. Podany poziom drgań a, może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane

powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje niebojetne dla środowiska naturalnego. Sprzęt nie podłany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Akumulatorów / baterii nie należy wrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Uszkodzone lub zużyte akumulatory należy poddawać prawidłowemu recyklingowi zgodnie z aktualną dyrektywą dotyczącą utylizacji akumulatorów i baterii.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej; „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopłowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrazonej na piśmie, jest surowo zabronione i może spowodować piocłągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service Sp. z o.o. Sp.k. tel. [phone]

Ul. Pograniczna 2/4 fax. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Demontaż narzędzia roboczego przebiega w odwrotnej kolejności do jego montażu.

- Pasirinkto darbinio priedo kotą jstatykite i suktuvo griebtuvą (16) (pav. G).

Deklaracja Zgodności WE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

/RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU//A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányel//Smernica RoHS 2011/65/EÜ zmenená a doplnená 2015/863/EU//Směrnice RoHS 2011/65/EU pozměněná 2015/863/EU//Директива 2011/65/EC на RoHS, izmenena с Директива 2015/863/EC//Directiva RoHS 2011/65 / UE modificatã prin Directiva 2015/863 / UE//RoHS-Richtlinie 2011/65 / EU geändert durch Richtlinie 2015/863 / EU//Direttiva RoHS 2011/65 / UE modificata dalla direttiva 2015/863 / UE/

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a splňa požiadavky://a splňuje požadavky norem:/u omgоваря на изискванията на смандартмите://ši îndeplinește cerințele standardelor://und erfüllt die Anforderungen der Normen:/ e soddisfa i requisiti delle norme:/

EN 62841-1:2015; EN 62841-2-1:2018;

EN 55014-1:2017; EN 55014-2:2015;

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community and authorized to compile the technical file://A müszaki dokumentáció összeállítására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo bydliska v EU poverená zostavením technickej dokumentácie://Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství://Име и адрес на лицето, което пребивава или е установено в ЕС, упълномощено да съставя техническото досue://Numele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic://Name und Anschrift der Person mit Wohnsitz oder Niederlassung in der EU, die zur Erstellung der technischen Akte berechtigt ist://Nome e indirizzo della persona residente o stabilita nell'UE autorizzata a compilare il fascicolo tecnico:/

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
