Categoría	Taladro atornillador a batería
Marca	Graphite
Modelo	58G022
Tensión nominal	18 V CC
Velocidad sin carga (1.ª velocidad)	0 – 350 min⁻¹
Velocidad sin carga (2.ª velocidad)	0 – 1250 min⁻¹
Capacidad del portabrocas	0,8 – 10 mm
Portaherramientas hexagonal	6,35 mm (1/4")
Par máx. (perforación suave)	28 Nm
Par máx. (perforación dura)	44 Nm
Peso	1,1 kg
Tipo de batería	Li-Ion (58G001 2Ah / 58G004 4Ah)
Tiempo de carga (batería 2Ah)	1 h
Tiempo de carga (batería 4Ah)	2 h
Nivel de presión acústica	84 dB(A)
Nivel de potencia acústica	95 dB(A)
Aceleración de vibraciones	1,552 m/s²
Freno del husillo	Sí, electrónico
Iluminación LED	Sí
Ajuste de par	19 posiciones + perforación
Cambio de velocidad	2 velocidades mecánicas
Sentido de giro	Reversible
Año de fabricación	2020
Clase de protección	III
Mantenimiento y limpieza	Paño seco; evitar agua y disolventes
Seguridad recomendada	Gafas de protección y casco antirruido
Reparabilidad	Confiar al fabricante o servicio autorizado

Preguntas frecuentes - 58G022 Graphite

¿Cómo cargar la batería del taladro Graphite 58G022?

Retire la batería del aparato. Conecta el cargador a una toma de corriente de 230 V AC. Inserta la batería en el cargador hasta el tope. El diodo rojo indica que se está cargando. El diodo verde se enciende cuando la carga está completa. No superes las 8 horas de carga.

¿Cómo verificar el nivel de carga de la batería?

Presiona el botón de estado de carga (13) ubicado en la batería. Los tres diodos LED (14) indican: parpadeo de todos = nivel alto, 2 diodos = descarga parcial, 1 diodo = batería agotada.

¿Cómo ajustar la velocidad de rotación?

La velocidad se ajusta progresivamente aumentando o disminuyendo la presión sobre el interruptor (9). Para un ajuste predefinido, usa el conmutador de cambio de velocidad (4): posición I para par elevado, posición II para velocidad elevada.

¿Cómo ajustar el par de apriete?

Gira el anillo de ajuste de par (3) al valor deseado (de 1 a 19). Siempre comienza con un par bajo y aumenta progresivamente. Para perforar, selecciona el símbolo de broca que desactiva el embrague.

¿Cómo cambiar el sentido de giro?

Usa el inversor de sentido de giro (5). Posición izquierda = giro a la derecha, posición derecha = giro a la izquierda. La posición central bloquea el interruptor. Nunca cambies el sentido cuando el husillo esté girando.

¿Cómo cambiar la velocidad (1.ª/2.ª)?

Mueve el conmutador de cambio de velocidad (4) a la posición deseada. Si el conmutador no se mueve, gira ligeramente el husillo. Nunca cambies de velocidad mientras la herramienta esté funcionando.

¿Cómo instalar y quitar una broca o un accesorio?

Ajusta el inversor de sentido de giro (5) en posición media. Gira el anillo del portabrocas (2) en sentido antihorario para abrir las mordazas. Inserta la herramienta, luego aprieta girando en sentido horario. Para un accesorio hexagonal corto, insértalo directamente en el husillo (16).

¿Cómo mantener el taladro?

Retira la batería antes de cualquier mantenimiento. Limpia el aparato con un paño seco o aire comprimido a baja presión. Nunca uses agua, detergente ni disolventes. Limpia regularmente las ranuras de ventilación. Almacena en un lugar seco, fuera del alcance de los niños.

¿Qué hacer en caso de contacto con el líquido de la batería?

Seca el líquido con un paño. En caso de contacto con la piel, enjuaga abundantemente con agua limpia y neutraliza con jugo de limón o vinagre. Si el líquido entra en los ojos, enjuaga durante al menos 10 minutos y consulta a un médico.

¿Dónde reparar el taladro?

Las reparaciones deben ser confiadas al fabricante o a un servicio de reparación autorizado. Está prohibido reparar uno mismo el aparato, el cargador o la batería. Para piezas usadas, contacta con un servicio de tratamiento de residuos peligrosos.

MANUAL DE USUARIO 58G022 Graphite

TRADUCCIÓN DEL MANUAL ORIGINAL

TALADRO ATORNILLADOR A BATERÍA 58G022

ATENCIÓN: ANTES DE USAR ESTA HERRAMIENTA ELÉCTRICA ES NECESARIO LEER LAS INSTRUCCIONES Y GUARDARLAS PARA LAS FUTURAS CONSULTAS.

NORMAS DE SEGURIDAD DETALLADAS

NORMAS DE SEGURIDAD ESPECÍFICAS PARA EL USO DEL TALADRO-ATORNILLADOR

- Use protección para los oídos y gafas de proteger cuando se trabaja con el taladro-atornillador. La exposición al ruido puede provocar pérdida de audición. Las limaduras de metal y otras partículas en el aire pueden causar daños permanentes en los ojos.

- Durante los trabajos en los que la herramienta podría hacer contacto con cables ocultos o con su propio cable, debe sujetarla solo por las superficies aisladas de la empuñadura. El contacto con el cable de alimentación puede provocar que la tensión pase a las partes metálicas de la herramienta, lo que podría causar una descarga eléctrica.

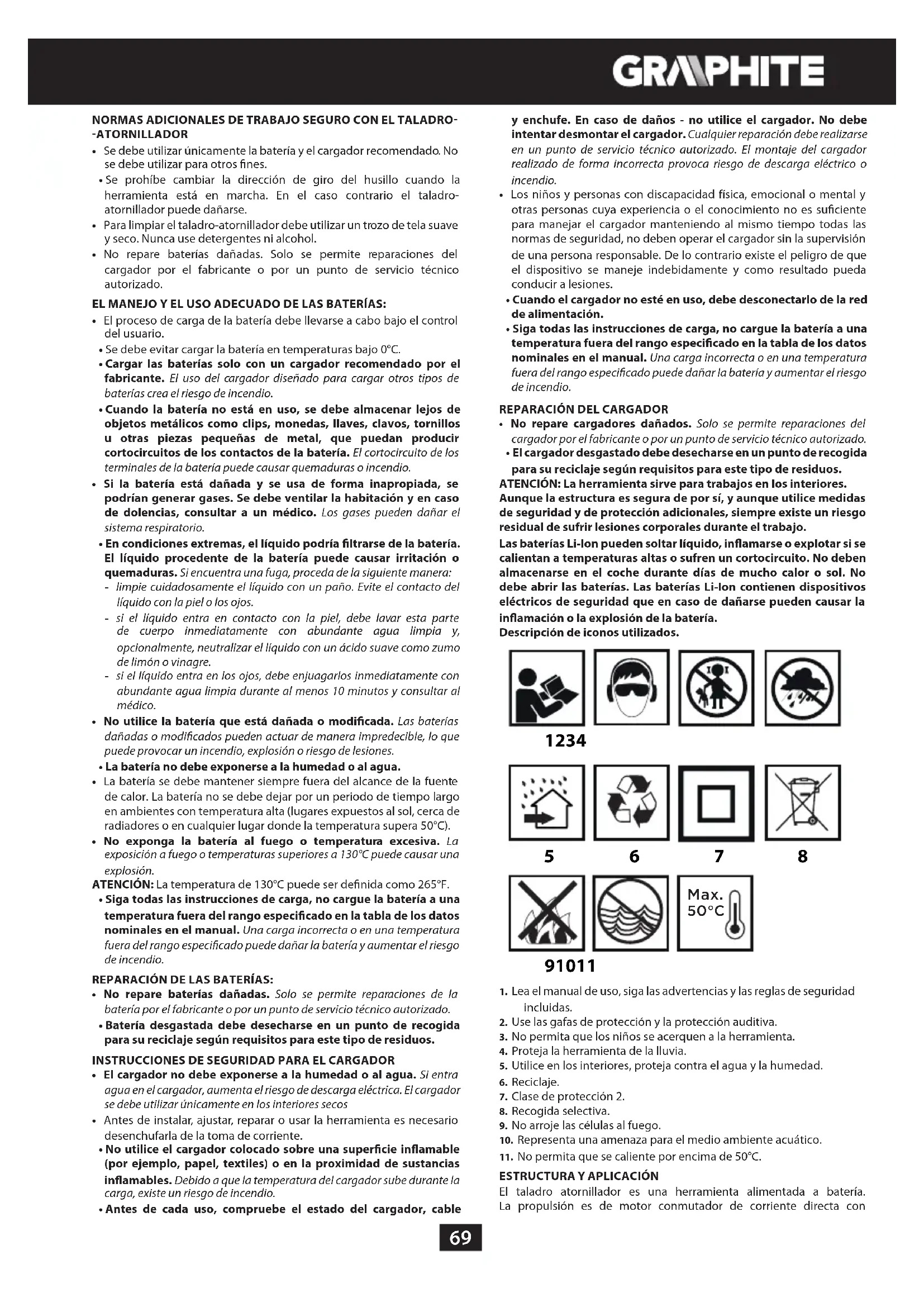

NORMAS ADICIONALES DE TRABAJO SEGURO CON EL TALADRO- -ATORNILLADOR

• Se debe utilizar únicamente la batería y el cargador recomendado. No se debe utilizar para otros fines.
• Se prohíbe cambiar la dirección de giro del husillo cuando la herramienta está en marcha. En el caso contrario el taladroatornillador puede dañarse.
• Para limpiar el taladro-atornillador debe utilizar un trozo de tela suave y seco. Nunca use detergentes ni alcohol.
• No repare baterías dañadas. Solo se permite reparaciones del cargador por el fabricante o por un punto de servicio técnico autorizado.

EL MANEJO Y EL USO ADECUADO DE LAS BATERÍAS:

- El proceso de carga de la batería debe llevarse a cabo bajo el control del usuario.

- Se debe evitar cargar la batería en temperaturas bajo 0°C.

- Cargar las baterías solo con un cargador recomendado por el fabricante. El uso del cargador diseñado para cargar otros tipos de baterías crea el riesgo de incendio.

- Cuando la batería no está en uso, se debe almacenar lejos de objetos metálicos como clips, monedas, llaves, clavos, tornillos u otras piezas pequeñas de metal, que puedan producir cortocircuitos de los contactos de la batería. El cortocircuito de los terminales de la batería puede causar quemaduras o incendio.

- Si la batería está dañada y se usa de forma inapropiada, se podrían generar gases. Se debe ventilar la habitación y en caso de dolencias, consultar a un médico. Los gases pueden dañar el sistema respiratorio.

- En condiciones extremas, el líquido podría filtrarse de la batería. El líquido procedente de la batería puede causar irritación o quemaduras. Si encuentra una fuga, proceda de la siguiente manera:

- limpie cuidadosamente el líquido con un paño. Evite el contacto del líquido con la piel o los ojos.

- si el líquido entra en contacto con la piel, debe lavar esta parte de cuerpo inmediatamente con abundante agua limpia y, opcionalmente, neutralizar el líquido con un ácido suave como zumo de limón o vinagre.

- si el líquido entra en los ojos, debe enjuagarlos inmediatamente con abundante agua limpia durante al menos 10 minutos y consultar al médico.

- No utilice la batería que está dañada o modificada. Las baterías dañadas o modificados pueden actuar de manera impredecible, lo que puede provocar un incendio, explosión o riesgo de lesiones.

- La batería no debe exponerse a la humedad o al agua.

- La batería se debe mantener siempre fuera del alcance de la fuente de calor. La batería no se debe dejar por un periodo de tiempo largo en ambientes con temperatura alta (lugares expuestos al sol, cerca de radiadores o en cualquier lugar donde la temperatura supera 50°C).

- No exponga la batería al fuego o temperatura excesiva. La exposición a fuego o temperaturas superiores a 130°C puede causar una explosión.

ATENCIÓN: La temperatura de 130°C puede ser definida como 265°F.

- Siga todas las instrucciones de carga, no cargue la batería a una temperatura fuera del rango especificado en la tabla de los datos nominales en el manual. Una carga incorrecta o en una temperatura fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

REPARACIÓN DE LAS BATERÍAS:

• No repare baterías dañadas. Solo se permite reparaciones de la batería por el fabricante o por un punto de servicio técnico autorizado.
• Batería desgastada debe desecharse en un punto de recogida para su reciclaje según requisitos para este tipo de residuos.

INSTRUCCIONES DE SEGURIDAD PARA EL CARGADOR

- El cargador no debe exponerse a la humedad o al agua. Si entra agua en el cargador, aumenta el riesgo de descarga eléctrica. El cargador se debe utilizar únicamente en los interiores secos

- Antes de instalar, ajustar, reparar o usar la herramienta es necesario desenchufarla de la toma de corriente.

- No utilice el cargador colocado sobre una superficie inflamable (por ejemplo, papel, textiles) o en la proximidad de sustancias inflamables. Debido a que la temperatura del cargador sube durante la carga, existe un riesgo de incendio.

- Antes de cada uso, compruebe el estado del cargador, cable

y enchufe. En caso de daños - no utilice el cargador. No debe intentar desmontar el cargador. Cualquier reparación debe realizarse en un punto de servicio técnico autorizado. El montaje del cargador realizado de forma incorrecta provoca riesgo de descarga eléctrico o incendio.

- Los niños y personas con discapacidad física, emocional o mental y otras personas cuya experiencia o el conocimiento no es suficiente para manejar el cargador manteniendo al mismo tiempo todas las normas de seguridad, no deben operar el cargador sin la supervisión de una persona responsable. De lo contrario existe el peligro de que el dispositivo se maneje indebidamente y como resultado pueda conducir a lesiones.

- Cuando el cargador no esté en uso, debe desconectarlo de la red de alimentación.

- Siga todas las instrucciones de carga, no cargue la batería a una temperatura fuera del rango especificado en la tabla de los datos nominales en el manual. Una carga incorrecta o en una temperatura fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

REPARACIÓN DEL CARGADOR

- No repare cargadores dañados. Solo se permite reparaciones del cargador por el fabricante o por un punto de servicio técnico autorizado. - El cargador desgastado debe desecharse en un punto de recogida para su reciclaje según requisitos para este tipo de residuos.

ATENCIÓN: La herramienta sirve para trabajos en los interiores. Aunque la estructura es segura de por sí, y aunque utilice medidas de seguridad y de protección adicionales, siempre existe un riesgo residual de sufrir lesiones corporales durante el trabajo.

Las baterías Li-lon pueden soltar líquido, inflamarse o explotar si se calientan a temperaturas altas o sufren un cortocircuito. No deben almacenarse en el coche durante días de mucho calor o sol. No debe abrir las baterías. Las baterías Li-lon contienen dispositivos eléctricos de seguridad que en caso de dañarse pueden causar la inflamación o la explosión de la batería.

Descripción de iconos utilizados.

1234

6

7

8

5

6

7

8

91011

1. Lea el manual de uso, siga las advertencias y las reglas de seguridad incluidas.

2. Use las gafas de protección y la protección auditiva.

3. No permita que los niños se acerquen a la herramienta.

4. Proteja la herramienta de la lluvia.

5. Utilice en los interiores, proteja contra el agua y la humedad.

6. Reciclaje.

7. Clase de protección 2.

8. Recogida selectiva.

9. No arroje las células al fuego.

10. Representa una amenaza para el medio ambiente acuático.

11. No permita que se caliente por encima de 50°C.

ESTRUCTURA Y APLICACIÓN

El taladro atornillador es una herramienta alimentada a batería.

La propulsión es de motor conmutador de corriente directa con

engranajes planetarios. El taladro atornillador está destinado para atornillar y destornillar tornillos en madera, metal, plásticos y cerámica y para taladrar orificios en estos materiales. El desmontaje rápido y sin herramientas del portabrocas permite el montaje directo de puntas de atornillar unilaterales y brocas de varias longitudes, que tienen vástagos con una sección hexagonal, con un ancho de 6,35 mm (1/4") directamente en el husillo. La ventaja de esta solución es la capacidad de trabajar en lugares de difícil acceso o con acceso limitado.

Las herramientas eléctricas a batería, inalámbricas son especialmente útiles para trabajos relacionados con el diseño de interiores, reformas, etc.

Se prohíbe el uso de esta herramienta eléctrica distinto a los aquí indicados.

DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS

La lista de componentes se refiere a las piezas del dispositivo mostradas en la imagen al inicio del manual.

1. Sujeción rápida
2. Alcance de sujeción rápida
3. Anillo de ajuste del par de giro
4. Interruptor de cambio de marcha
5. Cambio de dirección de giro

6. Sujeción

7. Batería

8. Interruptor de sujeción de la batería

9. Interruptor

10. Iluminación

11. Diodos LED

12. Cargador

13. Botón de estado de carga de la batería

14. Indicador de estado de carga de la batería (diodo LED).

15. Rueda de bloqueo

16. Husillo

* Puede haber diferencias entre la imagen y el producto.

DESCRIPCIÓN DE ICONOS UTILIZADOS

ATENCIÓN

ADVERTENCIA

MONTAJE / CONFIGURACIONES

INFORMACIÓN

ÚTILES Y ACCESORIOS

1. adaptador angular - 1 ud. (se aplica a 58G022-AD)

2. adaptador de borde - 1 ud. (para 58G022-AD)

PREPARACIÓN PARA TRABAJAR

RETIRADA / COLOCACIÓN DE LA BATERÍA

• Coloque el cambio de dirección de giro (5) en posición intermedia.
• Pulse el interruptor de sujeción de la batería (8) y retire la batería (7) (imagen A).
• Coloque la batería cargada (7) en la sujeción en la empuñadura hasta oír un clac del interruptor de sujeción de la batería (8).

CARGA DE LA BATERÍA

La batería es un dispositivo que se suministra parcialmente cargado. La carga de la batería debe realizarse en condiciones de temperatura de ambiente entre 4°C-40°C. Una batería nueva o no utilizada durante mucho tiempo llegará a capacidad plena de carga después de 3 - 5 ciclos de carga y descarga.

- Retire la batería (7) del dispositivo (imagen A).

- Conecte el cargador a la toma de corriente (230 V CA).

- Introduzca la batería (7) en el cargador (12) (imagen B). Compruebe que la batería está bien colocada (introducida hasta el fondo).

Después de conectar el cargador a la red (230 V CA), el diodo LED verde (11) en el cargador se iluminará indicando conexión a la red.

Después de colocar la batería (7) en el cargador (12) se iluminará el diodo rojo (11) en el cargador indicando que la carga de la batería está en proceso.

Los diodos verdes (14) parpadean al mismo tiempo indicando el estado de carga de la batería en diferentes modos (ver abajo).

- El parpadeo de todos los diodos significa que la batería está

descargada y hay que cargarla.

- El parpadeo de 2 diodos indica una descarga parcial.

- El parpadeo de 1 diodo indica un estado de carga de la batería alto. Después de cargar la batería, el diodo (11) en el cargador se ilumina en verde y todos los diodos del estado de carga de la batería (14) se iluminan con luz continua. Después de cierto tiempo (aprox. 15 seg.), los diodos del estado de carga de la batería (14) se apagan.

La batería no debe estar cargándose más de 8 horas. Si se supera este tiempo las células de la batería pueden dañarse. El cargador no se apagará automáticamente cuando la batería esté completamente cargada. El diodo verde en el cargador seguirá iluminado. El diodo de estado de carga de la batería se apaga después de un cierto periodo de tiempo. Desconecte la alimentación antes de retirar la batería de la toma de cargador. Evite cargas cortas consecutivas. No debe cargar la batería después de un uso corto del dispositivo. Una disminución significativa de tiempo entre las cargas necesarias indica que la batería está desgastada y debe ser reemplazada.

Durante el proceso de carga las baterías se calientan mucho. No debe trabajar justo después de cargar la batería. Espere hasta que el cargador alcance la temperatura ambiente. De esta forma evitará daños de la batería.

INDICACIÓN SOBRE EL ESTADO DE CARGA DE LA BATERÍA

La batería está equipada con la indicación del estado de carga de la batería (3 diodos LED) (14). Para comprobar el estado de carga de la batería debe pulsar el botón de estado de carga de la batería (13) (imagen C). La iluminación de todos los diodos indica un estado de carga de la batería alto. La iluminación de 2 diodos indica la descarga parcial. La iluminación únicamente de un diodo significa que la batería está descargada y que hay que cargarla.

FRENO DEL HUSILLO

El taladro-atornillador está equipado en un freno electrónico que para el husillo justo después de soltar el interruptor (9). El freno garantiza la precisión del atornillado y perforación sin permitir que el husillo gire después de desconectarlo.

TRABAJO / CONFIGURACIÓN

PUESTA EN MARCHA / DESCONEXIÓN

Puesta en marcha - pulse el interruptor (9).

Desconexión - suelte el interruptor (9).

Cada vez que pulse el interruptor (9) el diodo se encenderá (LED) (10) iluminando el lugar de trabajo.

AJUSTE DE REVOLUCIONES

La velocidad de atornillado y taladrado se puede ajustar durante el trabajo aumentando o disminuyendo la presión ejercida sobre el interruptor (9). El ajuste de la velocidad permite una puesta en marcha lenta que evita deslizamiento de la broca al taladrar en yeso o azulejos. Sin embargo, durante el atornillado y destornillado permite mantener el control sobre el trabajo.

EMBRAGUE DE SOBRECARGA

La colocación del anillo de ajuste del par de giro (3) en la posición elegida provoca un configuración permanente del embrague en el valor elegido del par de giro. Después de llegar al par de giro ajustado, el husillo de sobrecarga se desconectará automáticamente. Esto permite proteger contra un atornillado demasiado fuerte del tornillo o contra un daño del taladroa tornillador.

AJUSTE DEL PAR DE GIRO

- Para diferentes brocas y diferentes materiales se utilizan diferentes valores del par de giro.

- El par de giro es mayor cuanto mayor sea el número de cada posición (imagen D).

- Coloque el anillo del par de giro (3) en el valor del par de giro adecuado.

- Siempre debe empezar el trabajo con el par de giro menor.

- Aumente el par de giro gradualmente hasta conseguir el resultado adecuado.

- Para atornillar tornillos debe elegir posiciones superiores.

- Para taladrar debe elegir las posiciones marcadas con el iconos de la broca. Con esta configuración el valor del par de giro será mayor.

- La capacidad de selección de la configuración del par de giro se consigue con práctica.

La configuración del anillo del par de giro en la posición de taladrar desactiva el husillo de sobrecarga.

MONTAJE DEL ÚTIL EN EL PORTABROCAS

• Coloque el cambio de dirección de giro (5) en posición intermedia.
- Girando el anillo del ajuste rápido (2) en la dirección contraria a las agujas de reloj (vea las indicaciones sobre el anillo) se consigue la apertura de las mordazas que permite colocar la broca o la punta atornilladora (imagen E).
- Para colocar el útil debe sujetar el anillo trasero de sujeción rápida (2) en dirección de agujas de reloj y posteriormente atornillarlo con fuerza.

El desmontaje del útil se hace en orden inverso al de su montaje.

Al montar la broca o la punta de atornillar en la sujeción rápida debe asegurarse de que el útil está bien colocado. Al utilizar puntas de atornillar o brocas cortas debe utilizar una sujeción magnética como alargador.

DESMONTAJE / MONTAJE DE LA SUJECIÓN PORTABROCAS

• Tire del anillo de bloqueo (15) hacia adelante y deslice el portabrocas (1) del husillo (imagen F).
• El montaje de la sujeción portabrocas (1) se lleva a cabo en orden inverso al de su desmontaje.
• Tire del anillo de bloqueo (15) y deslice el portabrocas (1) sobre el husillo hasta que el bloqueo encaje de forma audible (es posible que sea necesario girar ligeramente el portabrocas hasta que esté en la posición correcta).

MONTAJE Y REEMPLAZO DE LOS ÚTILES EN EL SOPORTE DEL HUSILLO

- Coloque el útil correcto directamente en el soporte del husillo (16) (imagen G).

- Asegúrese de que la punta está insertada hasta el fondo y queda bien sujeta.

- El desmontaje del útil se hace quitando el útil del soporte del husillo. Cuando use puntas de atornillar y brocas cortas debe utilizar un adaptador de puntas adicional. Al apretar los tornillos se recomienda realizar siempre un orificio piloto. La punta de atornillar corta montada en el husillo no requiere desmontaje al montar el portabrocas (imagen H).

DIRECCIÓN DE GIRO A LA DERECHA - IZQUIERDA

Con el interruptor de cambio de marcha (5) se selecciona la dirección de giro del husillo (imagen I).

Giro a la derecha - coloque el interruptor (5) en la posición extrema izquierda.

Giro a la izquierda - coloque el interruptor (5) en la posición extrema derecha.

* Note que en algunos casos la posición del interruptor para la dirección del giro puede ser otra que la descrita. Debe fijarse en los iconos gráficos sobre el interruptor o sobre la carcasa de la herramienta.

La posición segura es la posición intermedia del interruptor de cambio de dirección de giro (5) que evita la puesta en marcha incontrolada de la herramienta eléctrica.

• En esta posición no se puede poner el taladro-atornillador en marcha.
• En esta posición se cambian las brocas o las puntas.
• Antes de poner en marcha la herramienta debe comprobar que el cambio de dirección de giro (5) está en la posición correcta.

Se prohíbe cambiar la dirección de giro mientras el husillo del taladro-atornillador gira.

CAMBIO DE MARCHA

Interruptor de cambio de marcha (4) (imagen J) permite aumentar el alcance de la velocidad de giro.

Marcha I: Alcance de giro menor, potencia de par de giro grande.

Marcha II: Alcance de giro mayor, potencia de par de giro menor.

Dependiendo del tipo de trabajos realizados, coloque el interruptor de cambio de marcha en una posición adecuada. Si el interruptor no se mueve, debe girar levemente el husillo.

Nunca debe mover el interruptor de cambio de marcha cuando el taladro-atornillador trabaja. En caso contrario podría dañar la herramienta eléctrica.

El trabajo a bajas revoluciones durante un tiempo prolongado puede causar sobrecarga del motor. Debe hacer descansos periódicos en el trabajo o permitir que la herramienta trabaje con velocidad máxima durante unos 3 minutos.

SUJECIÓN

Este taladro-atornillador tiene una empuñadura práctica (6) que sirve para colgarlo, pej. en el cinturón de montador, durante trabajos en alturas.

USO Y CONFIGURACIÓN

Antes de instalar, ajustar, reparar o usar la herramienta es necesario quitar la batería del dispositivo.

• Se recomienda limpiar la herramienta después de cada uso.
• Para limpiar nunca utilice agua, ni otros líquidos.
• La herramienta debe limpiarse con un trapo seco o con chorro de aire comprimido a baja presión.
• No utilice detergentes ni disolventes, ya que pueden dañar las piezas de plástico.
• Debe limpiar con regularidad los orificios de ventilación en la carcasa del motor para evitar sobrecalentamiento de la herramienta.
• La herramienta sin utilizar debe estar almacenada en un lugar seco y fuera del alcance de los niños.
• El dispositivo debe ser almacenado con la batería extraída.

Cualquier tipo de avería debe subsanarse en un punto de servicio técnico autorizado por el fabricante.

PARAMETROS TÉCNICOS

DATOS NOMINALES

Taladro atornillador a batería 58G022
Parámetro técnico Valor
Tensión del cargador 18 V DC
Alcance de la velocidad de giro en vacío	Marcha I 0-3	50 min ^-1
	Marcha II 0-1	250 min ^-1
Alcance de sujeción rápida		0,8 - 10 mm
Sujeción del útil		6,35 mm ( 14 ")
Alcance de ajuste del par de giro 1 – 19 más		taladrado
Par de giro máx. (atornillado suave)		28 Nm
Par de giro máx. (atornillado suave)		44 Nm
Clase de protección		III
Peso		1,1 kg
Año de fabricación		2020
58G022 significa tanto el tipo como la definición de la máquina

Cargador del sistema Graphite Energy+
Parámetro técnico Valor
Batería 58G001 58G004
Tensión del cargador 18 V DC 18 V DC
Tipo de batería Li-Ion Li-Ion
Capacidad de la batería 2000 mAh	4000 mAh
Alcance de temperatura ambiente	4^ - 40^	4^ - 40^
Tiempo de carga de la batería 58G002	1 h	2 h
Peso	0,400 kg	0,650 kg
Año de fabricación	2020	2020

Cargador del sistema Graphite Energy+
Parámetro técnico Valor
Tipo de cargador	58G002
Voltaje	230 V AC
Frecuencia	50 Hz
Tensión de carga	22 V DC
Corriente de carga máx.	2300 mA
Alcance de temperatura ambiente	4 ^ C - 40 ^ C
Tiempo de carga de la batería 58G001	1 h
Tiempo de carga de la batería 58G004	2 h
Clase de protección	II
Peso	0,300 kg
Año de fabricación	2020

DATOS DE RUIDO Y VIBRACIONES

Nivel de presión acústica Lp	_A = 84 dB(A) K= 3 dB(A)
Nivel de potencia acústica Lw	_A = 95 dB(A) K= 3 dB(A)
Valor de aceleraciones de las vibraciones	a_h = 1,552 m/s ^2 K= 1,5 m/s ^2

Información sobre ruidos y vibraciones

El nivel de ruido emitido por el dispositivo se describe por: el nivel de presión acústica Lp A y el nivel de potencia acústica Lw A (donde K es la incertidumbre de la medición). Las vibraciones emitidas por el dispositivo se describen por el valor de la aceleración de la vibración a _n (donde K es la incertidumbre de la medición).

Los niveles de presión sonora Lp A , nivel de potencia acústica Lw A , y el valor de aceleraciones de las vibraciones a h indicados en este manual se han medido de acuerdo con EN 60745-1: 2009+A11:2010. El nivel de vibración a h especificado puede usarse para comparar dispositivos y para evaluar previamente la exposición a la vibración.

El nivel especificado de la vibración es representativo de las aplicaciones básicas de la herramienta. Si el dispositivo se utiliza para otras aplicaciones o con otros útiles, el nivel de vibraciones puede cambiar. Los niveles de vibraciones podrán ser más altos por un mantenimiento insuficiente o demasiado poco frecuente. Las razones anteriores pueden dar lugar a una mayor exposición a las vibraciones durante todo el periodo de trabajo.

Para estimar con precisión la exposición a las vibraciones, se deben tener en cuenta los periodos en los que la herramienta está desconectada o cuando está encendida pero no se utiliza para trabajar. Después de estimar con detalle todos los factores, la exposición total a la vibración puede ser mucho menor.

Para proteger al usuario de las vibraciones, se deben introducir medidas de seguridad adicionales, como el mantenimiento cíclico del dispositivo y los útiles, la protección adecuada de la temperatura de las manos y la organización adecuada del trabajo.

PROTECCIÓN MEDIOAMBIENTAL

Los dispositivos eléctricos no se deben desechar junto con los residuos tradicionales, sino ser llevados para su reutilización a las plantas de reciclaje especializadas. Podrá recibir Información necesarla del vendedor del producto o de la administración local. Equipo eléctrico y electrónico desgastado contiene sustancias no neutras para el medio ambiente. Los equipos que no se sometan al reciclaje suponen posible riesgo para el medio ambiente y para las personas.

Las baterias / pilas no se deben desechar en la basura doméstica, no se debe echar al fuego o al agua. Las baterias dañadas o desgastadas se deben reciclar correctamente de acuerdo a la directiva actual sobre el desecho de baterías y pilas.

* Se reserva el derecho de introducir cambios.

Grupa Topex Sociedad con responsabilidad limitada* Sociedad comanditaria con sede en Varsovia, c/ Pograniczna 2/4 (a continuación: "Grupa Topex") informa que todos los derechos de autor para el contenido de las presentes instrucciones (a continuación: "Instrucciones"), entre otros, para su texto, fotografías incluidas, esquemas, imágenes, así como su estructura son propiedad exclusiva de Grupa Topex y está sujeto a la protección legal de acuerdo con la ley del 4 de febrero de 1994 sobre el derecho de autor y leyes similares (B.O. 2006 N=90 Posición 631 con enmiendas posteriores). Se prohíbe copiar, tratar, publicar o modificar con fines comerciales de la totalidad o de partes de las Instrucciones sin el permiso expreso de Grupa Topex por escrito. El no cumplimiento de esta prohibición puede acarrear la responsabilidad civil y penal.

TRADUZIONE DELLE ISTRUZIONI ORIGINALI

TRAPANO AVVITATORE SENZA FILI 58G022

ATTENZIONE: PRIMA DI UTILIZZARE L'ELETTROUTENSILE, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE, CHE DEVE ESSERE CONSERVATO CON CURA PER UTILIZZI FUTURI.

NORME PARTICOLARI DI SICUREZZA

CARACTÉRISTIQUE NOMINALE
