Kategorija	Akumuliatorinis gręžtuvas-suktuvas
Prekės ženklas	Graphite
Modelis	58G022
Vardinė įtampa	18 V DC
Tuščiosios eigos greitis (1 pavara)	0 – 350 min⁻¹
Tuščiosios eigos greitis (2 pavara)	0 – 1250 min⁻¹
Griebtuvo talpa	0,8 – 10 mm
Šešiakampis įrankių laikiklis	6,35 mm (1/4")
Maksimalus sukimo momentas (minkštas gręžimas)	28 Nm
Maksimalus sukimo momentas (kietas gręžimas)	44 Nm
Svoris	1,1 kg
Akumuliatoriaus tipas	Li-Ion (58G001 2Ah / 58G004 4Ah)
Įkrovimo laikas (2Ah akumuliatorius)	1 h
Įkrovimo laikas (4Ah akumuliatorius)	2 h
Garso slėgio lygis	84 dB(A)
Garso galios lygis	95 dB(A)
Vibracijos pagreitis	1,552 m/s²
Verpstės stabdys	Taip, elektroninis
LED apšvietimas	Taip
Sukimo momento reguliavimas	19 padėčių + gręžimas
Greičio keitimas	2 mechaniniai greičiai
Sukimosi kryptis	Atbulinė
Pagaminimo metai	2020
Apsaugos klasė	III
Priežiūra ir valymas	Sausa šluoste; vengti vandens ir tirpiklių
Rekomenduojama sauga	Apsauginiai akiniai ir ausinės nuo triukšmo
Remontuojamumas	Patikėti gamintojui arba įgaliotai tarnybai

Dažnai užduodami klausimai - 58G022 Graphite

Kaip įkrauti Graphite 58G022 gręžtuvo akumuliatorių?

Išimkite akumuliatorių iš prietaiso. Prijunkite įkroviklį prie 230 V kintamosios srovės tinklo lizdo. Įstatykite akumuliatorių į įkroviklį iki galo. Raudonas šviesos diodas rodo, kad vyksta įkrovimas. Žalias šviesos diodas užsidega, kai įkrovimas baigtas. Neviršykite 8 valandų įkrovimo laiko.

Kaip patikrinti akumuliatoriaus įkrovos lygį?

Paspauskite ant akumuliatoriaus esantį įkrovos būklės mygtuką (13). Trys LED šviesos diodai (14) rodo: visi mirksi = aukštas lygis, 2 diodai = dalinis iškrovimas, 1 diodas = akumuliatorius išsikrovęs.

Kaip reguliuoti sukimosi greitį?

Greitis reguliuojamas palaipsniui didinant arba mažinant jungiklio (9) spaudimą. Iš anksto nustatytam režimui naudokite greičio keitimo jungiklį (4): I padėtis – didelis sukimo momentas, II padėtis – didelis greitis.

Kaip reguliuoti priveržimo momentą?

Pasukite sukimo momento reguliavimo žiedą (3) į norimą vertę (nuo 1 iki 19). Visada pradėkite nuo mažo sukimo momento ir palaipsniui didinkite. Gręžimui pasirinkite grąžto simbolį, kuris išjungia sankabą.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi krypties keitiklį (5). Kairė padėtis = sukimas į dešinę, dešinė padėtis = sukimas į kairę. Centrinė padėtis užrakina jungiklį. Niekada nekeiskite krypties, kai velenas sukasi.

Kaip pakeisti greitį (1 / 2)?

Perjunkite greičio keitimo jungiklį (4) į norimą padėtį. Jei jungiklis nejuda, šiek tiek pasukite veleną. Niekada nekeiskite greičio, kol įrankis veikia.

Kaip sumontuoti ir išimti grąžtą ar antgalį?

Nustatykite sukimosi krypties keitiklį (5) į vidurinę padėtį. Sukite griebtuvo žiedą (2) prieš laikrodžio rodyklę, kad atidarytumėte nasrus. Įstatykite įrankį, tada priveržkite sukdami pagal laikrodžio rodyklę. Trumpam šešiakampiam antgaliui įstatykite jį tiesiai į veleną (16).

Kaip prižiūrėti gręžtuvą?

Prieš bet kokią priežiūrą išimkite akumuliatorių. Išvalykite prietaisą sausa šluoste arba žemo slėgio suslėgtu oru. Niekada nenaudokite vandens, valiklio ar tirpiklio. Reguliariai valykite ventiliacijos angas. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Ką daryti patekus akumuliatoriaus skysčiui?

Nuvalykite skystį šluoste. Patekus ant odos, gausiai nuplaukite švariu vandeniu ir neutralizuokite citrinos sultimis arba actu. Jei skysčio pateko į akis, plaukite mažiausiai 10 minučių ir kreipkitės į gydytoją.

Kur remontuoti gręžtuvą?

Remontą turi atlikti gamintojas arba įgaliota remonto tarnyba. Draudžiama pačiam taisyti prietaisą, įkroviklį ar akumuliatorių. Dėl naudotų dalių kreipkitės į pavojingų atliekų tvarkymo tarnybą.

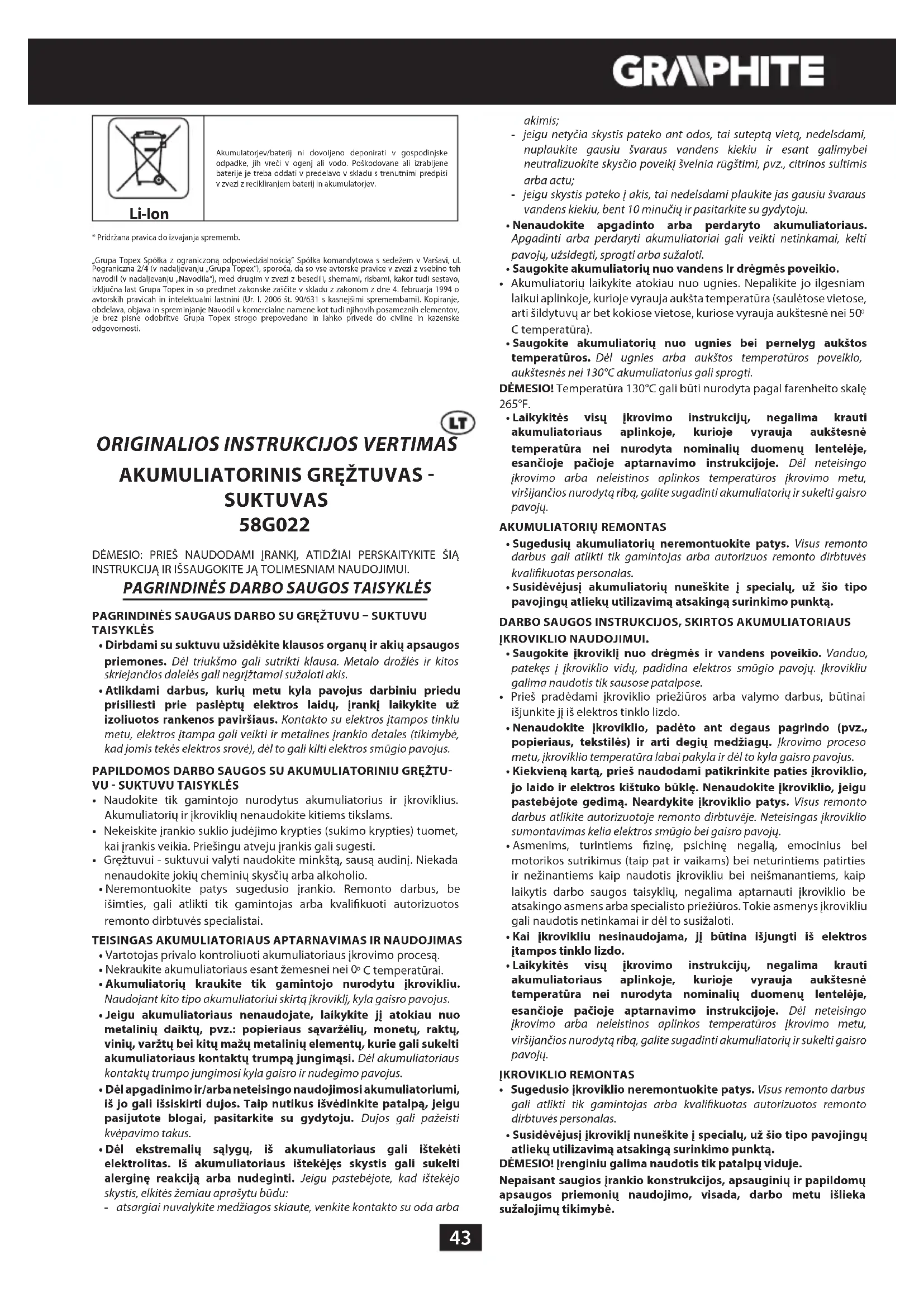

NAUDOJIMO INSTRUKCIJA 58G022 Graphite

- Dirbdami su suktuvu užsidėkite klausos organų ir akių apsaugos priemones. Dėl triukšmo gali sutrikti klausa. Metalo drožlės ir kitos skriejančios dalelės gali negrižtamai sužaloti akis.

- Atlikdami darbus, kurių metu kyla pavojus darbiniu priedu prisiliesti prie paslėptų elektros laidų, įrankį laikykite už izoliuotos rankenos paviršiaus. Kontakto su elektros įtampos tinklu metu, elektros įtampa gali veikti ir metalines įrankio detales (tikimybė, kad jomis tekės elektros srovė), dėl to gali kilti elektros smūgio pavojus.

PAPILDOMOS DARBO SAUGOS SU AKUMULIATORINIU GREŽTUVU - SUKTUVU TAISYKLĖS

- Naudokite tik gamintojo nurodytus akumuliatorius ir jkroviklius. Akumuliatorių ir jkroviklių nenaudokite kitiems tikslams.

- Nekeiskite įrankio suklio judėjimo krypties (sukimo krypties) tuomet, kai įrankis veikia. Priešingu atveju įrankis gali sugesti.

- Gręžtuvui - suktuvui valyti naudokite minkštą, sausą audinį. Niekada nenaudokite jokių cheminių skysčių arba alkoholio.

- Neremontuokite patys sugedusio jrankio. Remonto darbus, be išimties, gali atlikti tik gamintojas arba kvalifikuoti autorizuotos remonto dirbtuvės specialistai.

TEISINGAS AKUMULIATORIAUS APTARNAVIMAS IR NAUDOJIMAS

- Vartotojas privalo kontroliuoti akumuliatoriaus jkrovimo procesa.

- Nekraukite akumuliatoriaus esant žemesnei nei 0° C temperatūrai

- Akumuliatorių kraukite tik gamintojo nurodytu ikrovikliu. Naudojant kito tipo akumuliatoriui skirtą ikrovikli, kyla gaisro pavojus.

- Jeigu akumuliatoriaus nenaudojate, laikykite jì atokiau nuo metalinių daiktų, pvz.: popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų bei kitų mažų metalinių elementų, kurie gali sukelti akumuliatoriaus kontaktų trumpą jungimąsi. Dėl akumuliatoriaus kontaktų trumpo jungimosi kyla gaisro ir nudegimo pavojus.

- Dėl apgadinimo ir/arba neteisingo naudojimosi akumuliatoriumi, iš jo gali išsiskirti dujos. Taip nutikus išvėdinkite patalpą, jeigu pasijutote blogai, pasitarkite su gydytoju. Dujos gali pažeisti kvėpavimo takus.

- Dėl ekstremalių sąlygų, iš akumuliatoriaus gali ištekėti elektrolitas. Iš akumuliatoriaus ištekėjęs skystis gali sukelti alerginę reakciją arba nudeginti. Jeigu pastebėjote, kad ištekėjo skystis, elkitės žemiau aprašytu būdu:

- atsargiai nuvalykite medžiagos skiaute, venkite kontakto su oda arba

akimis;

- jeigu netyčia skystis pateko ant odos, tai suteptą vietą, nedelsdami, nuplaukite gausiu švaraus vandens kiekiu ir esant galimybei neutralizuokite skysčio poveikį švelnia rūgštimi, pvz., citrinos sultimis arba actu;

- jeigu skystis pateko i akis, tai nedelsdami plaukite jas gausiu švaraus vandens kiekiu, bent 10 minučių ir pasitarkite su gydytoju.

- Nenaudokite apgadinto arba perdaryto akumuliatoriaus. Apgadinti arba perdaryti akumuliatoriai gali veikti netinkamai, kelti pavoju, užsideqti, sproqti arba sužaloti.

- Saugokite akumuliatorių nuo vandens Ir drėgmės poveikio.

- Akumuliatorių laikykite atokiau nuo ugnies. Nepalikite jo ilgesniam laikui aplinkoje, kurioje vyrauja aukšta temperatūra (saulėtose vietose, arti šildytuvų ar bet kokiose vietose, kuriose vyrauja aukštesnė nei 50° C temperatūra).

- Saugokite akumuliatorių nuo ugnies bei pernelyg aukštos temperatūros. Del ugnies arba aukštos temperatūros poveikio, aukštesnės nei 130°C akumuliatorius gali sprogti.

DÉMESIO! Temperatūra 130°C gali būti nurodyta pagal farenheito skalę 265°F.

- Laikykitės visų įkrovimo instrukciju, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalių duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu, viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

AKUMULIATORIŲ REMONTAS

- Sugedusių akumuliatorių neremontuokite patys. Visus remonto darbus gali atlikti tik gamintojas arba autorizuos remonto dirbtuvės kvalifikuotas personalas.

- Susidėvėjusi akumuliatorių nuneškite i specialų, už šio tipo pavojingu atliekų utilizavimą atsakingą surinkimo punktą.

DARBO SAUGOS INSTRUKCIJOS, SKIRTOS AKUMULIATORIAUS JKROVIKLIO NAUDOJIMUI.

- Saugokite įkroviklį nuo drėgmės ir vandens poveikio. Vanduo, patekęs į įkroviklio vidų, padidina elektros smūgio pavojų. įkrovikliu galima naudotis tik sausose patalpose.

- Prieš pradėdami įkroviklio priežiūros arba valymo darbus, būtinai išjunkite ji iš elektros tinklo lizdo.

- Nenaudokite jkroviklio, padėto ant degaus pagrindo (pvz., popieriaus, tekstilės) ir arti degių medžiagų. jkrovimo proceso metu, jkroviklio temperatūra labai pakyla ir dėl to kyla gaisro pavojus.

- Kiekvieną kartą, prieš naudodami patikrinkite paties įkroviklio, jo laido ir elektros kištuko būklę. Nenaudokite įkroviklio, jeigu pastebėjote gedimą. Neardykite įkroviklio patys. Visus remonto darbus atlikite autorizuotoje remonto dirbtuvėje. Neteisingas įkroviklio sumontavimas kelia elektros smūgio bei gaisro pavojų.

- Asmenims, turintiems fizinę, psichinę negalią, emocinius bei motorikos sutrikimus (taip pat ir vaikams) bei neturintiems patirties ir nežinantiems kaip naudotis jkrovikliu bei neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima aptarnauti jkroviklio be atsakingo asmens arba specialisto priežiūros. Tokie asmenys jkrovikliu gali naudotis netinkamai ir dėl to susižaloti.

- Kai jkrovikliu nesinaudojama, jī būtina išjungti iš elektros įtampos tinklo lizdo.

• Laikykitės visų įkrovimo instrukcijų, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalių duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu, viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

JKROVIKLIO REMONTAS

- Sugedusio jkroviklio neremontuokite patys. Visus remonto darbus gali atlikti tik gamintojas arba kvalifikuotas autorizuotos remonto dirbtuvės personalas.

- Susidėvėjusi įkroviklį nuneškite į specialų, už šio tipo pavojingu atlieku utilizavimą atsakingą surinkimo punktą.

DĖMESIO! Įrenginiu galima naudotis tik patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių ir papildomų apsaugos priemonių naudojimo, visada, darbo metu išlieka sužalojimų tikimybė.

Dél trumpo jungimosi bei tuomet, kai ličio jonų akumuliatorius labai įkaista, jis gali ištekėti, užsidegti arba sprogti. Nelaikykite jo automobilyje karštomis, saulėtomis dienomis. Neardykite akumuliatoriaus. Ličio jonų akumuliatorlai turi elektroninius, apsauginius įrenginius, kuriuos pažeidus, jie gali užsidegti arba sprogti.

Panaudotų grafinių ženklų paaiškinimas

91011
[Non-Text]

1. Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį i patarimus ir laikykitės visų joje esančių perspėjimų bei saugos nuorodu.
2. Naudokitės asmeninėmis apsaugos priemonėmis, apsauginiais akiniais, klausos apsaugos priemonėmis.
3. Prie jrenginio neleiskite vaikų.
4. Saugokite nuo lietaus.
5. Naudokite tik patalpų viduje, saugokite nuo vandens ir drėgmės.
6. Perdirbimas
7. Antra apsaugos klasė.
8. Selektyvus surinkimas.
9. Nemeskite i ugni.
10. Kelia pavojų aplinkai, vandens telkiniams.
11. Saugokite, kad nejkaistų aukščiau nei 50°C.

KONSTRUKCIJA IR PASKIRTIS

Gręžtuvas - suktuvas yra elektrinis įrankis, kurio energijos šaltinis - akumuliatorius. įrankis varomas komutatoriniu, pastovios srovės varikliu ir planetarine pavara. Gręžtuvas - suktuvas yra skirtas medvaržčių ir varžtų išsukimui ir jsukimui į medieną, metalą, plastmasę ir keramiką bei skylių gręžimui išvardintose medžiagose. Dėl greitai, be papildomų įrankių išmontuojamo gręžimo griebtuvo galima, tiesiogiai suklyje, įtvirtinti vienpusio tvirtinimo sukimo antgalius ir įvairaus ilgio antgalius, turinčius kotus su šešiakampiu profiliu, kurių matmenys yra 6,35 mm (1/4"). Dėl šios konstrukcijos su tokiais įrankiais labai patogu dirbti sunkiai prieinamose vietose. Akumuliatoriumi varomi elektriniai įrankiai (be laido) ypatingai naudingi įvairiems vidaus, patalpų apdailos darbams ir pan.

Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Greito užveržimo griebtuvas
2. Greito užveržimo griebtuvo žiedas
3. Sukimo momento reguliavimo žiedas
4. Greičių keitimo jungiklis
5. Sukimo krypties keitimo jungiklis
6. Tvirtinimas
7. Akumuliatorius
8. Akumuliatoriaus tvirtinimo mygtukas
9. Jungiklis
10. Apšvietimas
11. Diodai LED

12. Ikroviklis

13. Akumuliatoriaus jkrovimo lygio rodiklio jungiklis

14. Akumuliatoriaus jkrovimo lygio rodiklis (diodai LED).
15. Blokavimo žiedas
16. Suklys

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

JSPÈJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. kampinis adapteris - 1 vnt. (taikoma 58G022-AD)
2. krašto adapteris - 1 vnt. (skirtas 58G022-AD)

PASIRUOŠIMAS DARBUI

AKUMULIATORIAUS IDĖJIMAS IR IŠĖMIMAS

• Sukimo krypties keitimo jungiklj (5) paslinkite vidurio link.
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (8) ir ištraukite akumuliatorių (7) (pav. A).
• Ikrautą akumuliatorių (7) įstatykite į rankenoje esantį laikiklj ir stumkite tol, kol išgirsite akumuliatoriaus tvirtinimo mechanizmo spragtelėjimą (8).

AKUMULIATORIAUS IKROVIMAS

Suktuvas parduodamas su dalinai jkrautu akumuliatoriumi. Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4°C iki 40°C temperatura. Naujas arba ilgesnį laiką nenaudotas akumuliatorius pilnai jkraunamas bei veikia visu pajėgumu po 3 – 5 iškrovimo ir jkrovimo ciklų.

- Ištraukite akumuliatorių (7) iš elektrinio įrankio (pav. A). - Įkroviklį įjunkite į elektros tinklo lizdą (230 V AC). - Akumuliatorių (7) įstatykite į įkroviklį (12) (pav. B). Patikrinkite ar akumuliatorius įstatytas tinkamai (įstumtas iki galo).

Po to, kai jkroviklis jjungiamas i elektros įtampos tinklo lizdą (230 V AC), užsidega žalias diodas (11), kuris įspėja, kad įtampa yra jjungta. Akumuliatorių (7) įstačius i jkroviklj (12), jkroviklio korpuse užsidega raudonas diodas (11), kuris įspėja, kad vyksta akumuliatoriaus jkrovimo procesas.

Tuo pačiu metu žybčioja žali akumuliatoriaus ikrovimo lygio diodai (14), skirtingu eiliškumu (žiūrėkite žemiau sekantį aprašymą).

• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs ir ji būtina ikrauti.
• Žybčioja 2 diodai – įspėjimas apie dalinį akumuliatoriaus išsikrovimą.
• Žybčioja 1 diodas – įspėjimas, kad akumuliatorius yra visiškai ikrautas.

i Pasibaigus akumuliatoriaus ikrovimo procesui, ikroviklio korpuse esantis diodas (11) šviečia žaliai, o visi akumuliatoriaus ikrovimo lygio diodai (14) dega pastoviai. Praëjus tam tikram laiko tarpui (apytikriai 15 s), akumuliatoriaus ikrovimo lygio diodai (14) užgęsta.

Nekraukite akumuliatoriaus ilgiau nei 8 valandas. Viršijus nurodytą ikrovimo laiką, galimas akumuliatoriaus baterijų gedimas. Pilnai jsikrovus akumuliatoriui, ikroviklis automatiškai neišsijungia. Žalios spalvos diodas, ikroviklio korpuse, šviečia toliau. Akumuliatoriaus ikrovimo lygio diodai užgęsta praėjus tam tikram laiko tarpui. Prieš išimdami akumuliatorių iš ikroviklio, išjunkite iš elektros įtampos tinklo lizdo. Venkite kelių akumuliatorių ikrovimo be pertraukos (vieno po kita). Trumpai pasinaudoję įrankiu, nekraukite akumuliatoriaus papildomai. Jeigu tarp ikrovimų laikas kaskart vis trumpesnis, reiškia, kad akumuliatorius yra išeikvotas ir jį reikia pakeisti nauju.

Ikrovimo metu akumuliatorius labai jkaista. Nedirbkite iškart po ikrovimo, palaukite kol akumuliatorius atvės (pasieks kambario temperatūra). Taip apsaugosite akumuliatorių nuo gedimo.

AKUMULIATORIAUS JKROVIMO LYGIO RODIKLIS

i Akumuliatorius turi jkrovimo lygio rodiklj (3 diodai LED) (14). Norėdami patikrinti akumuliatoriaus jkrovimo lygi, paspauskite akumuliatoriaus

jkrovimo lygio rodiklio mygtuką (13) (pav. C). Šviečiantys visi diodai reiškia aukščiausią akumuliatoriaus jkovimo lygj. Šviečiantys raudonas ir geltonas diodai įspėja apie dalinį akumuliatoriaus išsikrovimą. Šviečiantys 2 diodai reiškia, kad akumuliatorius yra dalinai išsikrovęs. Šviečiantis 1 diodas reiškia, kad akumuliatorius yra pilnai išsikrovęs ir jį reikia ikrauti.

SUKLIO STABDYS

Elektriniame jrankyje yra jmontuotas elektroninis stabdys, kuris tuojau pat sustabdo suklį, vos tik atleidžiamas jungimo mygtukas (9). Tai užtikrina tikslų varžtu įsukimo ir išsukimo gylį (neleidžia įsukti pernelyg giliai) ir sustabdo suklio sukimąsi, kai tik įrankis išjungiamas.

DARBAS IR REGULIAVIMAS

IJUNGIMAS IR IŠJUNGIMAS

ljungimas – paspauskite jjungimo mygtuką (9).

Išjungimas – paleiskite jjungimo mygtuką (9).

Kiekvieną kartą, paspaudus jungimo mygtuką (9) jsijungia diodas (LED) (10), apšviečiantis darbo vietą.

SUKIMO GREIČIO REGULIAVIMAS

Sukimo bei grężimo greitj, darbo metu, galima reguliuoti stipriau arba silpniau spaudžiant jungimo mygtuką (9). Dėl sukimo greičio reguliavimo funkcijos yra galimas švelnus startas, kuris grężiant skyles gipse arba keramikoje padeda išvengti gražto slydimo medžiagos paviršiumi, o išsukimo ir jsukimo metu leidžia kontroliuoti darbo eiga.

APSAUGINÉ MOVA NUO PERKROVOS

Sukimo momento reguliavimo žiedo (3) nustatymas tam tikra padėtimi, pasirenkant reikiamą sukimo momentą, fiksuojamas apsaugine mova. Pasiekus pasirinktą sukimo momentą, apsauginė mova nuo perkrovos atsijungia automatiškai. Tai užtikrina varžto jsukimo gylį t.y., neleidžia jsukti pernelyg giliai ir apsaugo gręžtuvą – suktuvą nuo gedimo.

SUKIMO MOMENTO REGULIAVIMAS

• Skirtingiems varžtams sukti ir skirtingoms medžiagoms apdoroti turi būti naudojami skirtingų dydžių sukimo momentai.
• Kuo didesnis skaičius ant sukimo momento reguliavimo žiedo, tuo didesnis sukimo momentas (pav. D).
• Sukdami sukimo momento reguliavimo žiedą (3) nustatykite reikiamo dydžio sukimo momentą.
• Darbą visada pradėkite nustatę mažesnio dydžio sukimo momentą.
• Sukimo momentą didinkite palaipsniui tol, kol pasieksite reikiamą rezultatą.
• Varžtu sukimui rinkitės didesnį sukimo momentą.
• Norėdami gręžti rinkitės grąžto simbolį. Esant šiam nustatymui sukimo momentas yra didžiausias.
• Gebėjimas pasirinkti tinkamą sukimo momentą įgyjamas dirbant (praktikuojantis).

Sukimo momento reguliavimo žiedą nustačius ties grążto simbollu, apsauginė mova nuo perkrovos neaktyvi.

DARBINIO PRIEDO TVIRTINIMAS GREŽIMO GRIEBTUVE

• Sukimo krypties jungiklj (5) nustatykite jj ties viduriu.
• Sukdami greito tvirtinimo griebtuvo žiedą (2), prieš laikrodžio rodyklę (atkreipkite dėmesį i ženklus ant žiedo), reikiamu pločiu atverkite gnybtus, į kuriuos įstatykite gražtą arba sukimo antgalį (pav. E).
• Norint įtvirtinti darbini priedą, reikia prisukti greito tvirtinimo griebtuvo (2) žiedą, laikrodžio rodyklių kryptimi ir tvirtai priveržti.

Darbinis priedas išimamas atvirkščiu jo tvirtinimui eiliškumu.

Tvirtinant gražtą arba sukimo antgalį greito veržimo griebtuve, reikia atkrelipti dėmesį [ darbinio priedo padėt ]. Tvirtinant trumpus sukimo antgalius ar gražtus, reikia naudoti papildomą magnetinį laikiklį (pailginimui).

GREŽIMO GRIEBTUVO TVIRTINIMAS IR NUĖMIMAS

• Tvirtinimo žiedą (15) patraukite i priekį ir nuimkite gręžimo griebtuvą (1) nuo suklio (pav. F).
• Grężimo griebtuvo (1) pritvirtinimas atliekamas atvirkščiu nuémimui eiliškumu.
• Atitraukite blokavimo žiedą (15) ir uždėkite gręžimo griebtuvą (1) ant suklio, stumkite tol, kol išgirsite spragtelėjimą (gręžimo griebtuvą, gali prireikti šiek tiek suktelėti, kad šis įsitvirtintų reikiama padėtimi).

DARBINIŲ PRIEDŲ TVIRTINIMAS SUKTUVO GRIEBTUVE

• Isitikinkite, kad antgalio kotą istatėte iki galo ir gerai pritvirtinote.
• Norėdami pakeisti, darbinį priedą tiesiog ištraukite iš griebtuvo.
  Tvirtinant trumpus sukimo antgalius ar grąžtus, reikia naudoti papildomą magnetinį laikikljį (pailginimui). Patariame, prieš sukdami varžtus, visų pirma pasidarykite paruošiamąsias angas. Tvirtinant gręžimo griebtuva, trumpo sukimo antgalio, įstatyto į sukljį, išimti nereikia (pav. H).

SUKIMO KRYPTIS | DEŠINĖ IR KAIRE

Sukimo krypties keitimo jungikliu (5) nustatoma suklio sukimosi kryptis (pav. I).

Sukimas i dešinę - jungiklj (5) pastumkite iki galo i kairę.

Sukimas i kaire - jungiklj (5) pastumkite iki galo i dešinę.

* Perspėjame, kad išimtinais atvejais jungiklio padėtis, nustatant sukimo kryptį gali skirtis nuo aprašytos. Atkreipkite dėmesį į grafinius ženklus, esančius ant jungiklio arba įrenginio korpuso.

Sukimosi krypties jungiklis (5), nustatytas ties viduriu, apsaugo nuo atsitiktinio, elektrinio jrankio jsijungimo.

• Nustačius šia padėtimi gręžtuvas – suktuvas nejsijungia.
• Nustačius šia padėtimi keičiami gražtai arba antgaliai.
• Prieš jungiant reikia patikrinti ar sukimosi krypties jungiklis (5) nustatytas reikiama padėtimi.

Negalima keisti sukimosi krypties, kai gręztuvo – suktuvo suklys sukasi.

GREIČIO KEITIMAS

Dėl greičio keitimo jungiklio (4) (pav. J) yra galimybė didinti sukimosi greitį.

I greitis: sukimosi greitis mažesnis, sukimo jęga didelė.

Il greitis: sukimosi greitis didesnis, sukimo jęga mażesnė.

Pavarų keitimo jungiklio padėtį rinkitės atsižvelgdami į numatytus atlikti darbus. Jeigu jungiklis nejuda, reikia tuputį pasukti suklj.

Gręžtuvui - suktuvui veikiant niekada nekeiskite greičio reguliavimo jungiklio padėties. Dėl to elektrinis įrankis gali sugesti.

Ilgą laiką grężiant mažais sūkiais variklis gali perkaisti. Dirbti reikia su pertraukomis arba kas tam tikrą laiko tarpą leisti įrankiui veikti maksimaliais sūkiais be apkrovos, apytikriai 3 min.

TVIRTINIMAS

Gręžtuvas – suktuvas turi praktišką tirtinimą (6), kuris skirtas įrankio prikabinimui, pvz., prie montuotojo diržo, dirbant aukštumoje.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš pradėdami bet kokius su montavimu, reguliavimu, remontu arba aptarnavimu susijusius veiksmus, iš įrankio būtinai išimkite akumuliatorių.

APTARNAVIMAS IR PRIEŽIŪRA

- Patariame, jrankj išvalykite po kiekvieno naudojimosi juo.

- Valymui nenaudokite vandens bei kitų skysčių.

• Gręžtuvą - suktuvą valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite įrankį nuo perkaitimo.
• Irankj visada laikykite sausoje, vaikams neprieinamoje vietoje.
• Irankj sandėliuokite tik su išimtu akumuliatoriumi.

Visų rūšių gedimai turi būti šalinami autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Akumuliatorinis gręžtuvas - suktuvas 58G022
Dydis Vertė
Akumuliatoriaus jtampa 18 V DC
Sukimosi greitis be apkrovos greitis I 0-350 min		-1
Greito tvirtinimo griebtuvo skersmuo 0,8 - 10 mm
Darbinių priedų laikiklis 6,35 mm (1⁄4")
Sukimo momento reguliavimo ribos		1 – 19 +grežimas
Maksimalus sukimo momentas (sukimas j minkštas medžiagas)		28 Nm
Maksimalus sukimo momentas (sukimas j kietas medžiagas)		44 Nm
Apsaugos klasė III
Svoris 1,1 kg
Gamybos data 2020
58G022 reiškia įrankio tipą taip pat ir ypatybes

Akumuliatorius Graphite Energy+ sistemoms
Dydis Vertė
Akumuliatorius 58G001 58G004
Akumuliatoriaus jtampa 18 V DC 18 V DC
Akumuliatoriaus tipas Li-Ion Li-Ion
Akumuliatoriaus talpa 2000 mAh 4000 mAh
Aplinkos temperatūros ribos 4	°C - 40°C	4°C - 40°C
Įkrovimo laikas, naudojant įkroviklij 58G002	1 h	2 h
Svoris	0,400 kg	0,650 kg
Gamybos metai	2020	2020

Graphite Energy+ sistemos jkroviklis
Dydis Vertė
Įkroviklio tipas	58G002
Įtampa	230 V AC
Įkrovimo dažnis	50 Hz
Įkrovimo įtampa	22 V DC
Maks. įkrovimo įtampa 2300 mA
Aplinkos temperatūros ribos	4°C – 40°C
Akumuliatoriaus įkrovimo laikas 58G001	1 h
Akumuliatoriaus įkrovimo laikas 58G004	2 h
Apsaugos klasė	II
Svoris	0,300 kg
Gamybos metai	2020

GARSO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	Lp_s=84 dB(A) K=3 dB(A)
Garso galios lygis	Lw_s=95 dB(A) K=3 dB(A)
Vibracijos pagreičio vertė	a_h=1,552 m/s^2 K=1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Irankio skleidžiamo triukšmo lygis apibūdinamas sekančiai: Lp A skleidžiamo garso slėgio lygis ir garso galios lygis Lw A (kur K reiškia matavimo paklaidą). Prietaiso skleidžiama vibracija yra apibūdinama pagal vibracijos pagreičio a _b vertę (kur K yra matavimo paklaidą).

Šioje instrukcijoje garso slėgio Lp A lygis bei garso galios lygis Lw A ir vibracijos pagreičio ah vertė buvo išmatuoti pagal normas EN 60745-1: 2009+A11:2010. Nurodytas vibracijos lygis a _h gali būti naudojamas įrankių palyginimui taip pat pirminiam vibracijos įvertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra įjungtas, bet nenaudojamas darbul (veikla be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė.

Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atlieku perdirbimo jmonę. Informacijos apie atlieku perdirbima krelptis į pardavėją arba vietos valdžios institucijas. Susidėvėlje elektrinal ir elektroninlai prietalsal turl gamtai kenksmingu medžiagu. Antriniam perdirbimui neatiduoti prietalsal kella pavojų aplinkal ir žmonių sveikatal.

Akumuliatorių / baterijų negalima mesti kartu su kitomis buitinėmis atliekomis taip pat negalima mesti j ugnį arba vandenį. Sugedusius arba išsiekvojusius akumuliatorius reikia atiduoti perdirbimui, pagal direktyvos nuostatus, del akumuliatorių ir baterijų utilizavimo.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa” (toliau: „Grupa Topex”), kurios buveinę yra Varśuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau:,instrukcija) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos paveikslai bei jų išdestymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 diena, dėl autorių ir gretutinių teisių apsaugos, primitą įstatymą (t.ų, nuo 2006 metų įsigalojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutlikimo kopijuoti, perdaryti, skelbti spaudoje, keistli panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra grieztai draudziama bei gresia civilinė ar baudziamoji atsakomybe.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

AKUMULATORA URBJMAŠINA- SKRÜVGRIEZIS 58G022

PIEZIME: PIRMS ELEKTROIERICES LIETOŠANAS UZSAKŠANAS UZMANIGI IZLASIT ŠO INSTRUKCIJU UN SAGLABATTO.

İPAŞI DROŠİBAS NOTEIKUMI

İPAŠIE NOTEIKUMI DROŠAM DARBAM AR URBJMAŠINU- SKRÜVGRIEZI
