Kategória	Akkumulátoros fúró-csavarozó
Márka	Graphite
Modell	58G022
Névleges feszültség	18 V egyenáram
Üresjárati fordulatszám (1. fokozat)	0–350 min⁻¹
Üresjárati fordulatszám (2. fokozat)	0–1250 min⁻¹
Tokmány kapacitás	0,8–10 mm
Hatlapú szerszámtartó	6,35 mm (1/4")
Max. nyomaték (puha fúrás)	28 Nm
Max. nyomaték (kemény fúrás)	44 Nm
Súly	1,1 kg
Akumulátor típus	Li-Ion (58G001 2Ah / 58G004 4Ah)
Töltési idő (2Ah akku)	1 óra
Töltési idő (4Ah akku)	2 óra
Hangnyomás szint	84 dB(A)
Hangteljesítmény szint	95 dB(A)
Rezgésgyorsulás	1,552 m/s²
Orsófék	Igen, elektronikus
LED világítás	Igen
Nyomatékbeállítás	19 pozíció + fúrás
Sebességváltás	2 mechanikus fokozat
Forgásirány	Fordítható
Gyártási év	2020
Védelmi osztály	III
Karbantartás és tisztítás	Száraz ruhával; kerülje a vizet és oldószereket
Ajánlott biztonság	Védőszemüveg és zajvédő sisak
Javíthatóság	Bízza a gyártóra vagy egy hivatalos szervizre

Gyakran ismételt kérdések - 58G022 Graphite

Hogyan töltsem fel a Graphite 58G022 fúró akkumulátorát?

Vegye ki az akkumulátort a készülékből. Csatlakoztassa a töltőt egy 230 V AC hálózati aljzatba. Helyezze az akkumulátort a töltőbe ütközésig. A piros LED jelzi a töltés folyamatát. A zöld LED világít, amikor a töltés befejeződött. Ne lépje túl a 8 órás töltési időt.

Hogyan ellenőrizhető az akkumulátor töltöttségi szintje?

Nyomja meg az akkumulátoron található töltöttségjelző gombot (13). A három LED (14) jelzi: mindegyik villog = magas szint, 2 LED = részleges kisülés, 1 LED = akkumulátor lemerült.

Hogyan állítható be a fordulatszám?

A fordulatszám fokozatosan állítható a kapcsoló (9) nyomásának növelésével vagy csökkentésével. Előre beállításhoz használja a sebességváltó kapcsolót (4): I állás nagy nyomatékhoz, II állás nagy sebességhez.

Hogyan állítható be a meghúzási nyomaték?

Forgassa el a nyomatékbeállító gyűrűt (3) a kívánt értékre (1-től 19-ig). Mindig alacsony nyomatékkal kezdje, és fokozatosan növelje. Fúráshoz válassza ki a fúrószimbólumot, amely kikapcsolja a tengelykapcsolót.

Hogyan változtatható meg a forgásirány?

Használja a forgásirányváltó kapcsolót (5). Bal állás = jobbra forgás, jobb állás = balra forgás. A középső állás lezárja a kapcsolót. Soha ne változtassa meg az irányt, amikor az orsó forog.

Hogyan lehet váltani a sebességek között (1./2. fokozat)?

Mozgassa a sebességváltó kapcsolót (4) a kívánt állásba. Ha a kapcsoló nem mozog, forgassa el kissé az orsót. Soha ne váltson sebességet, amikor a szerszám működik.

Hogyan kell behelyezni és eltávolítani a fúrót vagy a betétet?

Állítsa a forgásirányváltó kapcsolót (5) középső állásba. Forgassa el a tokmánygyűrűt (2) az óramutató járásával ellentétes irányba a pofák kinyitásához. Helyezze be a szerszámot, majd húzza meg az óramutató járásával megegyező irányba forgatva. Rövid hatlapú betét esetén közvetlenül helyezze be az orsóba (16).

Hogyan kell karbantartani a fúrót?

Távolítsa el az akkumulátort minden karbantartás előtt. Tisztítsa a készüléket száraz ruhával vagy alacsony nyomású sűrített levegővel. Soha ne használjon vizet, tisztítószert vagy oldószert. Rendszeresen tisztítsa a szellőzőnyílásokat. Tárolja száraz helyen, gyermekektől elzárva.

Mi a teendő, ha az akkumulátor folyadéka a bőrre kerül?

Törölje le a folyadékot egy ruhával. Bőrrel való érintkezés esetén bőven öblítse le tiszta vízzel, és semlegesítse citromlével vagy ecettel. Ha a folyadék a szembe kerül, öblítse legalább 10 percig, és forduljon orvoshoz.

Hol lehet javíttatni a fúrót?

A javításokat a gyártóra vagy egy hivatalos javítószolgálatra kell bízni. Tilos a készülék, a töltő vagy az akkumulátor saját kezű javítása. Használt alkatrészek esetén lépjen kapcsolatba a veszélyes hulladékkezelő szolgálattal.

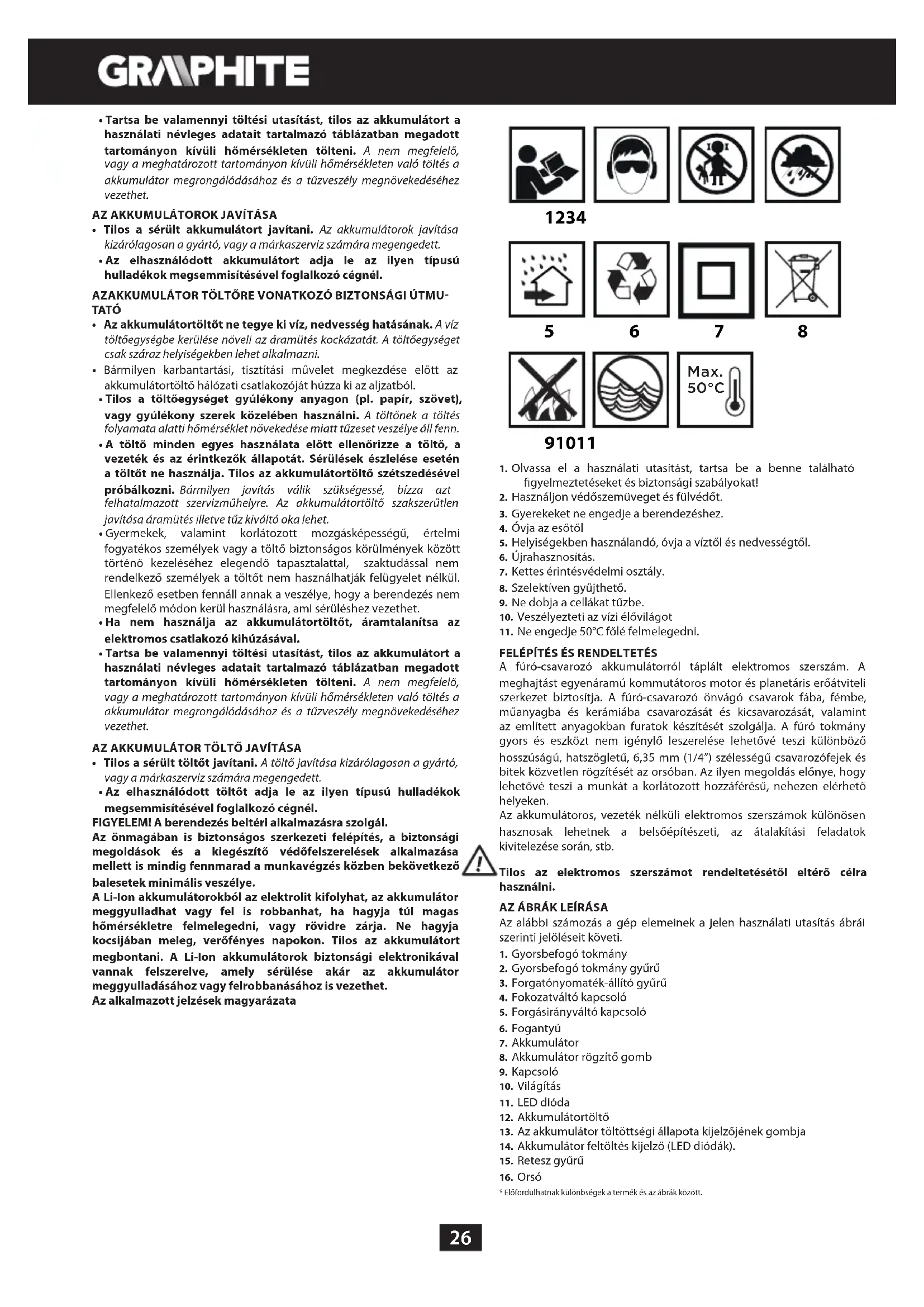

HASZNÁLATI ÚTMUTATÓ 58G022 Graphite

• A fúró-csavarozó használata alatt használjon fülvédő eszközt és monolux védőszemüveget. A túlzott zajártalom hallásromlást, süketséget okozhat. A fémreszelék és az egyéb szálló részecskék a szem tartós megsérüléséhez vezethetnek.
• Olyan munkák végzésekor, ahol a munkaszerszám rejtett elektromos kábelekre találhat, a berendezést a markolat szigetelt felületi részénél kell megfogni. Hálózati vezetékkel érintkezve az áram révén a feszültség átkerülhet a berendezés fém részeire, ami elektromos áramütéshez vezethet.

A FÚRÓ-CSAVAROZÓ BIZTONSÁGOS HASZNÁLATÁRA VONATKO- ZÓ TOVÁBBI SZABÁLYOK

- A gyártó által ajánlott akkumulátorokat és töltőket kell alkalmazni. Tilos az akkumulátorokat és a töltőket egyéb célokra használni.

• Tilos a forgásirányt megváltoztatni akkor, amikor a szerszám orsója forog. Ellenkező esetben a fúró-csavarozó megrongálódhat.
• A fúró-csavarozó tisztításához használjon puha, száraz szövetet. Tilos bármilyen tisztítószert vagy szeszt használni.
• Ne javítsa a sérült berendezést. A javítás kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

AZ AKKUMULÁTOROK MEGFELELŐ KEZELÉSE ÉS ÜZEMELTETÉSE

- Az akkumulátor töltési folyamatát a felhasználó felügyeletével kell elvégezni.

• Kerülje az akkumulátor töltését 0°C hömérséklet alatt.
• Az akkumulátorokat kizárólagosan a gyártó által ajánlott töltövel szabad tölteni. Egyéb típusú akkumulátor töltéséhez rendeltetett töltő használata tűz keletkezésének kockázatát váltja ki.
• Amikor az akkumulátor használaton kívül van, tartsa távol a fémtárgyaktól, mint pl. iratkapocs, pénzérme, kulcs, szög, csavar és olyan egyéb fémtárgyaktól, melyek rövidre zárhatják az akkumulátor érintkezőit. Az akkumulátor érintkezőinek rövidre zárása megégést, vagy tüzet okozhat.
• Az akkumulátor megsérülése vagy nem megfelelő használata esetén gáz kiszivárgására kerülhet sor. Ilyen esetben a helyiséget ki kell szellőztetni és tünetek jelentkezésekor orvoshoz kell fordulni. A gözök a légutak megsérülését okozhatják.
• Extrém körülmények között a folyadék kiszivároghat az akkumulátorból. Az akkumulátorból kikerülő folyadék irritációt vagy megégést okozhat. Szivárgás észlelése esetén az alább módon kell eljárni:

- szövet darabbal óvatosan törölje fel a folyadékot. Kerülni kell a börre és a szembe jutását.

• börre kerülése esetén a testrészt azonnal bő tiszta vízzel mossa le, esetlegesen semlegesítse a folyadékot enyhe savval, például citromsavval, vagy ecettel.
• a folyadék szembe kerülése esetén azonnal bő tiszta vízzel öblögesse legalább 10 percen keresztű és forduljon örvoshoz.

- Tilos a megrongálódott vagy módosított akkumulátort használni. A megrongálódott vagy módosított akkumulátor beláthatatlan módon működhet, tüzet, robbanást vagy sérülést veszélyt okozva.

- Az akkumulátort ne tegye ki víz, nedvesség hatásának.

Az akkumulátort mindenkor tartsa távol a hóforrástól. Ne hagyja hosszabb időre olyan környezetben, ahol magas hőmérséklet uralkodik (napfényes helyeken, fütőtestek közelében, vagy olyan helyen, ahol a hőmérséklet eléri az 50°C-t).
- Tilos az akkumulátort tűz vagy túlzott hömérséklet hatásának kitenni. A tűz vagy 130°C feletti hömérséklet hatásának történő kitevése robbanáshoz vezethet.

FIGYELEM! A 130°C hömérséklet 265°F értékként is megadásra kerülhet.

- Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tűzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOROK JAVÍTÁSA

- Tilos a sérült akkumulátort javítani. Az akkumulátorok javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

- Az elhasználódott akkumulátort adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

AZAKKUMULÁTOR TÖLTÖRE VONATKOZÓ BIZTONSÁGI ÚTMUTATÓ

- Az akkumulátortöltöt ne tegye ki víz, nedvesség hatásának. A víz töltőegységbe kerülése növeli az áramütés kockázatát. A töltőegységet csak száraz helyiségekben lehet alkalmazni.

- Bármilyen karbantartási, tisztítási művelet megkezdése előtt az akkumulátortöltő hálózati csatlakozóját húzza ki az aljzatból.

- Tilos a töltőegységet gyúlékony anyagon (pl. papír, szövet), vagy gyúlékony szerek közelében használni. A töltőnek a töltés folyamata alatti hőmérséklet növekedése miatt túzeset veszélye áll fenn.

- A töltő minden egyes használata előtt ellenőrizze a töltő, a vezeték és az érintkezők állapotát. Sérülések észlelése esetén a töltöt ne használja. Tilos az akkumulátortöltő szétszedésével próbálkozni. Bármilyen javítás válik szükségessé, bizza azt felhatalmazott szervizműhelyre. Az akkumulátortöltő szakszerűtlen javítása áramütés illetve tűz kiváltó oka lehet.

• Gyermekek, valamint korlátozott mozgásképességű, értelmi fogyatékos személyek vagy a töltő biztonságos körülmények között történő kezeléséhez elegendő tapasztalattal, szaktudással nem rendelkező személyek a töltöt nem használhatják felügyelet nélkül. Ellenkező esetben fennáll annak a veszélye, hogy a berendezés nem megfelelő módon kerül használásra, ami sérüléshez vezethet.

- Ha nem használja az akkumulátortöltöt, áramtalanítsa az elektromos csatlakozó kihúzásával.

- Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tűzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOR TÖLTŐ JAVÍTÁSA

- Tilos a sérült töltöt javítani. A töltő javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

- Az elhasználódott töltöt adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

FIGYELEM! A berendezés beltéri alkalmazásra szolgál.

Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és a kiegészítő védőfelszerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye.

A Li-Ion akkumulátorokból az elektrolit kifolyhat, az akkumulátor meggyulladhat vagy fel is robbanhat, ha hagyja túl magas hömérsékletre felmelegedni, vagy rövidre zárja. Ne hagyja kocsijában meleg, verőfényes napokon. Tilos az akkumulátort megbontani. A Li-Ion akkumulátorok biztonsági elektronikával vannak felszerelve, amely sérülése akár az akkumulátor meggyulladásához vagy felrobbanásához is vezethet.

Az alkalmazott jelzések magyarázata

1234

[Non-Text]

[Non-Text]

[Non-Text]

5

6

7

8

91011

[Non-Text]

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat!
2. Használjon védőszemüveget és fülvédőt.
3. Gyerekeket ne engedje a berendezéshez.
4. Óvja az esötöl
5. Helyiségekben használandó, óvja a víztől és nedvességtől.
6. Újrahasznosítás.
7. Kettes érintésvédelmi osztály.
8. Szelektíven gyűjthető.
9. Ne dobja a cellákat tüzbe.
10. Veszélyezteti az vízi élővilágot
11. Ne engedje 50°C fölé felmelegedni.

FELÉPÍTÉS ÉS RENDELTETÉS

A fúró-csavarozó akkumulátorról táplált elektromos szerszám. A meghajtást egyenáramú kommutátoros motor és planetáris erőátviteli szerkezet biztosítja. A fúró-csavarozó önvágó csavarok fába, fémbe, műanyagba és kerámiába csavarozását és kicsavarozását, valamint az említett anyagokban furatok készítését szolgálja. A fúró tokmány gyors és eszközt nem igénylő leszerelése lehetővé teszi különböző hosszúságú, hatszögletű, 6,35 mm (1/4") szélességű csavarozófejek és bitek közvetlen rögzítését az orsóban. Az ilyen megoldás előnye, hogy lehetővé teszi a munkát a korlátozott hozzáférésű, nehezen elérhető helyeken.

Az akkumulátoros, vezeték nélküli elektromos szerszámok különösen hasznosak lehetnek a belsőépítészeti, az átalakítási feladatok kivitelezése során, stb.

Tilos az elektromos szerszámot rendeltetésétől eltérő célra használni.

AZ ÁBRÁK LEÍRÁSA

Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti jelöléseit követi.

1. Gyorsbefogó tokmány
2. Gyorsbefogó tokmány gyűrű
3. Forgatónyomaték-állító gyűrű
4. Fokozatváltó kapcsoló
5. Forgásirányváltó kapcsoló
6. Fogantyú
7. Akkumulátor
8. Akkumulátor rögzítő gomb
9. Kapcsoló
10. Világítás
11. LED dióda
12. Akkumulátortöltő
13. Az akkumulátor töltöttségi állapota kijelzőjének gombja
14. Akkumulátor feltöltés kijelző (LED diódák).
15. Retesz gyürü
16. Orsó
    * Elöfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS / BEÁLLÍTÁS

TÁJÉKOZTATÓ

FELSZERELÉS ÉS TARTOZÉKOK

1. sarokadapter - 1 db. (az 58G022-AD típusra vonatkozik)

2. él adapter - 1 db. (58G022-AD esetén)

A MUNKA ELÖKÉSZÍTÉSE

AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Nyomja meg az akkumulátor rögzítő gombot (8) és húzza ki az akkumulátort (7) (A ábra).
• Helyezze be a feltöltött akkumulátort (7) a markolatban levő aljzatba, az akkumulátor rögzítő gomb bekattanásáig (8).

AZ AKKUMULÁTOR TÖLTÉSE

A berendezéshez az akkumulátor részben feltöltött állapotban kerül leszállításra. Az akkumulátor töltését 4°C - 40°C környezeti hőmérséklet mellett végezze. Az új, vagy a hosszabb ideig nem használt akkumulátor a teljes kapacitást 3 - 5 töltési és lemerülési ciklus után éri el.

• Vegye ki az akkumulátort (7) a berendezésből ) (A ábra).
• Csatlakoztassa az akkumulátortöltöt a (230 V AC) hálózati aljzatba.
• Tolja be az akkumulátort (7) az akkutöltőbe (12) (B ábra). Ellenőrizze, hogy az akkumulátor megfelelően behelyezésre került (egészen betolásra került).

A töltő hálózati (230 V AC) aljzatra való csatlakoztatása után a töltön felgyullad a zöld dióda (11), ami a feszültség csatlakoztatását jelzi.

Az akkumulator (7) töltőben (12) való elhelyezése után a töltőn felgyullad a piros dióda (11), mely jelzi az akkumulátor töltési folyamatát. Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (14) különböző módon villognak (lásd az alábbi leírást).

• Az összes dióda villog, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.
• Két dióda villog, az az akkumulátor részleges lemerülését jelzi.
• Egy dióda villog, az akkumulátor töltöttségének magas szintjére utal. Az akkumulátor feltöltése után a töltön a dióda (11) zölden világít, az akkumulátor töltés állapot diódák (14) pedig folyamatosan világítanak. Egy idő után (kb. 15mp) az akkumulátor töltés állapot diódák (14) kialszanak.

Az akkumulátort ne töltse 8 óránál hosszabb ideig. Hosszabb töltési idő az akkumulátor elemeinek károsodásához vezethet. A töltő nem kapcsol ki automatikusan az akkumulátor teljes feltöltése után. A töltőn a zöld dióda továbbra is világit. Az akkumulátor töltés állapot diódák egy idő után kialszanak. Csatlakoztassa le a feszültséget az akkumulátornak a töltő aljzatából való kivétele előtt. Kerülje az egymást követő rövid töltéseket. Ne töltse az akkumulátorokat a berendezés rövid használata után. Az egymást követő szükséges töltések közötti idő rövidülése az akkumulátor elhasználódására utal és azt ilyenkor ki kell cserélni.

A töltés során az akkumulátor erösen felmelegedik. Ne vegye használatba azonnal a töltés után - várja meg, amíg lehül szobahömérsékletre. Így elkerülheti az akkumulátor esetleges károsodását.

AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK KIJELZÉSE

Az akkumulátor töltéskijelzővel van felszerelve (3 LED dióda) (14). Az akkumulátor feltöltési szintjének ellenőrzéséhez nyomja be a (13) akkumulátortöltés-kijelző gombot (C. ábra). Az összes dióda kigyulladása az akkumulátor töltöttségének magas szintjére utal. Ha két dióda világít, az az akkumulátor részleges lemerülését jelzi. Ha csak a dióda világít, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.

ORSÓFÉK

A fúró-csavarozó fel van szerelve elektronikus orsófékkel, amely az indítókapcsoló (9) felengedése után azonnal megállítja az orsót. A fék az orsó kikapcsolás utáni szabad továbbforgásának megakadályozásával segíti a be- és kicsavarásnál a pontos munkavégzést.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

BE- ÉS KIKAPCSOLÁS

Bekapcsolás - nyomja be a (9) indítókapcsolót.

Kikapcsolás - engedje fel a (9) indítókapcsolót.

A (9) kapcsoló benyomása a munkaterületet megvilágító (10) diódát (LED) bekapcsolja.

A FORDULATSZÁM SZABÁLYOZÁSA

A csavarozás vagy a fúrás fordulatszámát munka közben a (9) indítókapcsolóra gyakorolt nyomás növelésével vagy csökkentésével lehet szabályozni. A fordulatszám-szabályzás lehetővé teszi a lágyindítást, ami gipszben vagy csempében való fúrásnál megakadályozza a fúrószár elcsúszását, be- és kicsavarozásnál pedig segít a jobb, pontosabb munkavégzésben.

TÚLTERHELÉS ELLENI VÉDELEM

A forgónyomaték-állító gyűrű (3) helyzetének megválasztásával tartósan beállíthatja a tengelykapcsolót a meghatározott forgatónyomaték értéke. A beállított forgatónyomaték-érték elérésekor a nyomáshatároló tengelykapcsoló azonnal szétkapcsol. Így megakadályozható a csavar túlhajtása, illetve a fúró-csavarozó esetleges károsodása.

A FORGÓNYOMATÉK BEÁLLÍTÁSA

• A különféle csavarokhoz ill. anyagokhoz más és más forgatónyomaték-értéket kell alkalmazni.
• A forgatónyomaték-érték annál nagyobb, minél nagyobb az adott helyzetnek megfelelő számjelzés (D ábra).
• Állítsa a forgónyomaték-állító gyűrűt (3) a meghatározott forgatónyomaték értékre.
• A munkát kezdje mindig alacsonyabb forgatónyomaték-értékkel.
• Emelje a forgatónyomatékot fokozatosan addig, amíg el nem éri a kielégítő eredményt.
• A csavarok kihajtásához nagyobb értéket kell választani.
• A fúráshoz válassza a fúrás jellel jelölt beállítást. Ennél a beállításnál a legnagyobb a forgatónyomaték értéke.
• A megfelelő forgatónyomaték érték megválasztásának képessége a gyakorlat megszerzésével alakul ki.

A forgatónyomaték-szabályzó gyűrű „fúró” helyzetbe állítása kiiktatja a nyomáshatároló tengelykapcsoló működését.

A MUNKASZERSZÁM BESZERELÉSE A FÚRÓ TOKMÁNYÁBA

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• A gyorsbefogó tokmány gyűrűjét (2) az óra járásával ellenkező irányba forgatva a pofák kinyílnak, lehetővé téve a fúró vagy a csavarhúzó bit behelyezését (E ábra).
• A munkaszerszám rögzítéséhez forgassa el a gyorsbefogó tokmány gyűrűjét (2) az óra járásával megfelelő irányban és erőteljesen húzza meg.

A fúró vagy csavarhúzó bit gyorsbefogó tokmányban való befogásakor ügyeljen a szerszám megfelelő helyzetére. Rövid csavarozó hegyek és bitek használata esetén használja a tartozék mágneses csavarhúzó betét adaptert hosszabbítóként.

A FÚRÓ TOKMÁNY LESZERELÉSE / FELSZERELÉSE

• Húzza a reteszelő gyűrűt (15) előre és húzza le a fúró tokmányt (1) az orsóról (F ábra).
• A fúró tokmány (1) felszerelése a leszereléssel ellentétes sorrendben történik.
• Húzza el a reteszelő gyűrűt (15) és tolja rá a fúró tokmányt (1) az orsóra, míg retesz rákattanását nem hallja (lehetséges, hogy szükséges a furó tokmány enyhe elforgatása a megfelelő pozíció elérése érdekében).

MUNKASZERSZÁMOK BESZERELÉSE ÉS CSERÉJE AZ ORSÓ TOKMÁNYBAN

• Helyezze be a megfelelő munkaszerszámot közvetlenül az orsó tokmányába (16) (G ábra).
• Ellenőrizze, hogy a szerszám ütközésig került betolásra és biztosan kell rögzítésre.
• A munkaszerszám leszerelése a szerszámnak az orsó tokmányából történő kivételéből áll.

Rövid csavarozó hegyek és bitek használata esetén használja a tartozék csavarhúzó betét adaptert. A csavarok becsavarozása előtt ajánlott

vezető furatot készíteni. Az orsóba szerelt rövid csavarozóhegy leszerelése nem szükséges a fúró tokmány felszerelésekor (H ábra).

FORGÁSIRÁNY JOBBRA - BALRA

A forgásirányváltó (5) kapcsolóval megválasztható a csavarozó orsójának forgásiránya (I ábra).

Forgásirány jobbra - állítsa a (5) forgásirányváltó kapcsolót baloldali végállásba.

Forgásirány balra - állítsa a (5) forgásirányváltó kapcsolót jobboldali végállásba.

* A kapcsoló adott forgásirányhoz tartozó állása egyes esetekben eltérhet a fentiekben leírtaktól. Elsösorban a kapcsolón vagy a szerszám házán található jelzéseket vegye figyelembe.

A (5) forgásirány-váltó kapcsoló biztonsági állása a középső állás, ebben a helyzetben kizárja a szerszám véletlen elindítását:

- Ebben az állásban a fúró-csavarozót nem lehet elindítani.

- Helyezze ebbe az állásba a kapcsolót, ha cserélni kívánja a befogott fúrószárat vagy szerszámot.

- Bekapcsolás előtt ellenőrizze, hogy a (5) irányváltó kapcsoló a megfelelő állásban van-e.

Tilos a forgásirányt megváltoztatni akkor, amikor a fúró-csavarozó orsója forog.

SEBESSÉGVÁLTÁS

A sebességváltó kapcsoló (4) (J. ábra) lehetővé teszi a fordulatszám terjedelem növekedését.

I fokozat: a fordulatszám tartomány alacsonyabb, nagyobb a forgatónyomaték.

II fokozat: a fordulatszám tartomány magasabb, kisebb a forgatónyomaték.

A végzett munkától függően állítsa a sebességváltó kapcsolót a megfelelő állásba. Amennyiben a kapcsolót nem lehet elmozdítani, forgassa meg az orsót.

Tilos a sebességváltó kapcsolót átállítani a fúró-csavarozó működése közben. Ez az elektromos szerszám megsérüléséhez vezethet.

A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor túlmelegedéséhez vezethet. Tartson rendszeres szünetet a munkában, vagy engedje, hogy a szerszám terhelés nélkül a maximális fordulatszámon működjön mintegy 3 percig.

MARKOLAT

A fúró-csavarozó praktikus fogantyúval (6) rendelkezik, mellyel azt felakaszthatja az övére pl. a magaslati munkák során.

KEZELÉSE ÉS KARBANTARTÁSA

A telepítéssel, szabályozással, javítással vagy kezeléssel kapcsolatos bárminemű tevékenység megkezdése előtt vegye ki az akkumulátort a berendezésből.

KARBANTARTÁSA ÉS TÁROLÁSA

- Minden esetben ajánlott a használat befejeztével azonnal megtisztítani a szerszámot.

- A tisztításához ne használjon vizet vagy egyéb folyadékot.

- A berendezést száraz szövettel, vagy alacsony nyomású sürített levegővel kell tisztítani.

- Ne használjon tisztítószert vagy oldószert, mert megrongálhatják a műanyagból készült alkatrészeket.

- Rendszeresen tisztítsa ki a motor házának szellőzőnyílásait, hogy megelőzze ezzel a berendezés esetleges túlmelegedését.

- A berendezés mindenkor száraz, gyermekektől elzárt helyen tárolandó.

- A berendezést kivett akkumulátorral kell tárolni.

Bármiféle felmerülő meghibásodás javítását bízza a gyártó márkaszervizére.

MÜSZAKI JELLEMZÖK

NÉVLEGES ADATOK

Akkumulátoros fúró-csavarozó 58G022
Paraméter Érték
Akkumulátorfeszültség 18 V DC
Üresjárati fordulatszám terjedelem	I fokozat 0-350 min-1
	II fokozat 0-1250 min-1

Gyorsbefogó tokmány terjedelme 0,8 - 10 mm
Szerszámbefogó 6,35 mm (1⁄4")
Forgatónyomaték szabályozás terjedelme 1	- 19 + fúrás
Max. forgatónyomaték („puha" csavarozás)	28 Nm
Max. forgatónyomaték („kemény" csavarozás)	44 Nm
Érintésvédelmi osztály III
Tömege 1,1 kg
Gyártás éve 2020
A 58G022 mind a gép típusát, mind meghatározását jelenti

Graphite Energy+ rendszerű akkumulátor
Paraméter Érték
Akkumulátor	58G001	58G004
Akkumulátorfeszültség	18 V DC	18 V DC
Akkumulátor típus	Li-Ion	Li-Ion
Akkumulátor kapacitása	2000 mAh	4000 mAh
Környezeti hőmérséklet tartomány	4^ - 40^	4^ - 40^
Akkumulátor töltési idő 58G002	1 h	2 h
Tömeg	0,400 kg	0,650 kg
Gyártás éve:	2020	2020

Graphite Energy+ rendszerű töltők
Paraméter Érték
Töltő típus	58G002
Tápfeszültség	230 V AC
Hálózati frekvencia	50 Hz
Töltőfeszültség	22 V DC
Max. töltőáram	2300 mA
Környezeti hőmérséklet tartomány	4°C – 40°C
Akkumulátor töltési idő 58G001	1 h
Akkumulátor töltési idő 58G004	2 h
Érintésvédelmi osztály	II
Tömege	0,300 kg
Gyártás éve	2020

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Hangnyomás-szint	Lp_g=84 dB(A) K=3 dB(A)
Hangerő-szint	Lw_g=95 dB(A) K=3 dB(A)
Rezgésgyorsulás	a_h=1,552 m/s^2K=1,5 m/s^2

Zajjal és vibrációval kapcsolatos információk

A berendezés által kibocsátott zaj a kibocsájtott hangnyomás-szinttel Lp A és a hangerő-szinttel Lw A került leírásra, (ahol a K mérési bizonytalanság). A berendezés által gerjesztett rezgés az a _h rezgésgyorsulással került leírásra (ahol a K a mérési pontatlanság).

A jelen útmutatóban megadott: kibocsájtott hangnyomás-szint Lp A , hangerő-szint Lw A , valamint a rezgésgyorsulás a h az EN 60745-1:2009+A11:2010 szabvánnyal került megadásra. Az a h rezgésgyorsulás a berendezések összehasonlításához és a rezgés előzetes kiértékeléséhez használható fel..

A megadott rezgési szint egyedül a berendezés alapvető alkalmazásaira vonatkozik. Amennyiben a berendezés egyéb alkalmazásokra vagy egyéb munkaszerszámokkal kerül használásra, a rezgés szintje módosulhat. A berendezés nem elegendő, vagy túl ritka karbantartása magasabb rezgést fog kiváltani. A fent megadott okok növelhetik a rezgés mértékét a munkavégzés folyamata alatt.

A rezgés mértékének felbecsüléséhez vegye figyelembe azokat az időszakokat, amikor a berendezés ki van kapcsolva, vagy amikor be van kapcsolva, de nincs használatban. Az összes tényező pontos felbecsülése után az összes rezgés mértéke lényegesen kisebb lehet.

A felhasználó rezgés hatása elleni védelme érdekében további biztonsági intézkedéseket kell megtenni: a berendezés és a munkaszerszámokat ciklikus karbantartása, a kezek megfelelő hömérséklete és a megfelelő munkaszervezés.

KÖRNYEZETVÉDELEM

Az elektromos üzemű termékeket ne dobjá ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyújtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

Li-Ion

Tilos az elhasználódott elemeket, akkumulátorokat a háztartási hulladékba, illetve tűzbe vagy vízbe dobnil! A sérült vagy elhasználódott akkumulátorokat az azok ártalmatlanításáról szóló irányelveknek megfelelően kell újrahasznosításra átadni.

^+ A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban: “Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tuladjonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február 4-i, a szerzői és ahhoz hasonió jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlony) 2006. évt. 90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonzerzés céljából történő másolása, feldolgozása, közzététele, megváltoztatása a Grupa Topex Irásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terre mellett szigorúan tilos.

TRADUCERE A INSTRUCTIUNILOR ORIGINALE

MAŞINA DE GĂURIT – ÎNŞURUBAT CU ACUMULATOR 58G022

ATENȚIE: ÎNAINTE DE UTILIZAREA SCULEI ELECTRICE, CITIȚI CU ATENȚIE ACESTE INSTRUCTIUNI ȘI PĂSTRAȚI-LE PENTRU UTILIZARE LOR ULTERIOARĂ.

REGULI DETALIATE DE SECURITATE

PREVEDERI DETALIATE PRIVIND SECURITATEA MUNCII CU MAŞINA DE GÄURIT - İNŞURUBAT

/Signed for and on behalf of://A tanúsítványt a következő nevében és megbízásából írták alá//

/GRUPA TOPEX Quality Agent//A GRUPA TOPEX Minőségügyi

meghatalmazott képviselője//Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP//Качествен представител

Ha GRUPA TOPEX//Reprezentant de calitate al GRUPA TOPEX//
