58G022 - Bormașină Graphite - Manual de utilizare gratuit

Categorie	Mașină de găurit-înșurubat cu acumulator
Marcă	Graphite
Model	58G022
Tensiune nominală	18 V cc
Viteză în gol (treapta 1)	0 – 350 min⁻¹
Viteză în gol (treapta 2)	0 – 1250 min⁻¹
Capacitatea mandrinei	0,8 – 10 mm
Portsculă hexagonal	6,35 mm (1/4")
Cuplu max (găurire moale)	28 Nm
Cuplu max (găurire dură)	44 Nm
Greutate	1,1 kg
Tip acumulator	Li-Ion (58G001 2Ah / 58G004 4Ah)
Timp de încărcare (acumulator 2Ah)	1 h
Timp de încărcare (acumulator 4Ah)	2 h
Nivel de presiune acustică	84 dB(A)
Nivel de putere acustică	95 dB(A)
Accelerația vibrațiilor	1,552 m/s²
Frână de ax	Da, electronică
Iluminare LED	Da
Reglaj cuplu	19 poziții + găurire
Schimbare viteză	2 viteze mecanice
Sens de rotație	Reversibil
An fabricație	2020
Clasă de protecție	III
Întreținere și curățare	Lavetă uscată; evitați apă și solvenți
Siguranță recomandată	Ochelari de protecție și căști antifonice
Reparabilitate	Încredințați producătorului sau unui service autorizat

Întrebări frecvente - 58G022 Graphite

Cum se încarcă acumulatorul mașinii de găurit Graphite 58G022?

Scoateți acumulatorul din aparat. Conectați încărcătorul la o priză de 230 V AC. Introduceți acumulatorul în încărcător până la opritor. Dioda roșie indică încărcarea în curs. Dioda verde se aprinde când încărcarea este finalizată. Nu depășiți 8 ore de încărcare.

Cum se verifică nivelul de încărcare al acumulatorului?

Apăsați butonul de stare a încărcării (13) situat pe acumulator. Cele trei diode LED (14) indică: clipirea tuturor = nivel ridicat, 2 diode = descărcare parțială, 1 diodă = acumulator epuizat.

Cum se reglează viteza de rotație?

Viteza se reglează progresiv prin creșterea sau scăderea presiunii pe întrerupător (9). Pentru o reglare prestabilită, utilizați comutatorul de schimbare a vitezei (4): poziția I pentru cuplu ridicat, poziția II pentru viteză ridicată.

Cum se reglează cuplul de strângere?

Rotiți inelul de reglaj a cuplului (3) la valoarea dorită (de la 1 la 19). Începeți întotdeauna cu un cuplu scăzut și creșteți treptat. Pentru găurire, selectați simbolul burghiului care dezactivează ambreiajul.

Cum se schimbă sensul de rotație?

Utilizați inversorul de sens de rotație (5). Poziția stânga = rotație la dreapta, poziția dreapta = rotație la stânga. Poziția centrală blochează întrerupătorul. Nu schimbați niciodată sensul când axul se rotește.

Cum se schimbă viteza (treapta 1/2)?

Deplasați comutatorul de schimbare a vitezei (4) în poziția dorită. Dacă comutatorul nu se mișcă, rotiți ușor axul. Nu schimbați niciodată viteza când scula funcționează.

Cum se instalează și se scoate un burghiu sau un accesoriu?

Reglați inversorul de sens de rotație (5) în poziția mediană. Rotiți inelul mandrinei (2) în sens invers acelor de ceas pentru a deschide fălcile. Introduceți scula, apoi strângeți rotind în sensul acelor de ceas. Pentru un accesoriu hexagonal scurt, introduceți-l direct în ax (16).

Cum se întreține mașina de găurit?

Scoateți acumulatorul înainte de orice întreținere. Curățați aparatul cu o lavetă uscată sau aer comprimat la presiune joasă. Nu utilizați niciodată apă, detergent sau solvent. Curățați regulat fantele de ventilație. Depozitați într-un loc uscat, la îndemâna copiilor.

Ce să faceți în caz de contact cu lichidul acumulatorului?

Ștergeți lichidul cu o lavetă. În caz de contact cu pielea, clătiți abundent cu apă curată și neutralizați cu suc de lămâie sau oțet. Dacă lichidul pătrunde în ochi, clătiți timp de cel puțin 10 minute și consultați un medic.

Unde se repară mașina de găurit?

Reparațiile trebuie încredințate producătorului sau unui service de reparații autorizat. Este interzis să reparați singur aparatul, încărcătorul sau acumulatorul. Pentru piesele uzate, contactați un serviciu de tratare a deșeurilor periculoase.

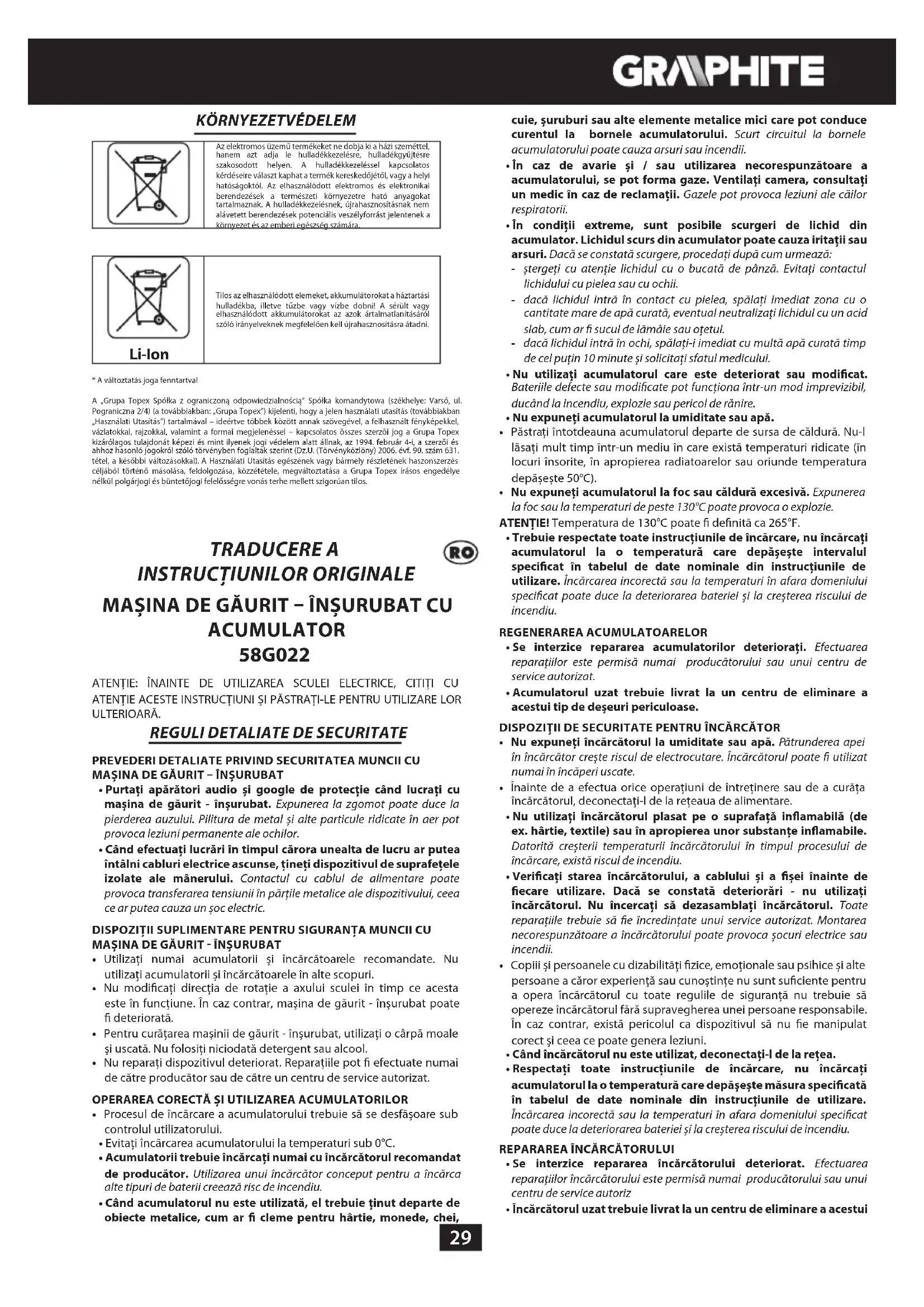

MANUAL DE UTILIZARE 58G022 Graphite

- Purtați apărători audio și google de protecție când lucrați cu mașina de găurit - înșurubat. Expunerea la zgomot poate duce la pierderea auzului. Pilitura de metal și alte particule ridicate în aer pot provoca leziuni permanente ale ochilor.

- Când efectuați lucrări în timpul cărora unealta de lucru ar putea întâlni cabluri electrice ascunse, țineți dispozitivul de suprafețele izolate ale mânerului. Contactul cu cablul de alimentare poate provoca transferarea tensiunii în părțile metalice ale dispozitivului, ceea ce ar putea cauza un șoc electric.

DISPOZITII SUPLIMENTARE PENTRU SIGURANȚA MUNCII CU MAȘINA DE GĂURIT - ÎNȘURUBAT

• Utilizați numai accumulatorii și încărcătoarele recomandate. Nu utilizați acumulatorii și încărcătoarele în alte scopuri.
• Nu modificati direcția de rotație a axului sculei în timp ce acesta este în funcțiune. În caz contrar, mașina de găurit - înșurubat poate fi deteriorată.
• Pentru curățarea mașinii de găurit - înșurubat, utilizați o cârpă moale și uscată. Nu folosiți niciodată detergent sau alcool.
• Nu reparați dispozitivul deteriorat. Reparațiile pot fi efectuate numai de către producător sau de către un centru de service autorizat.

OPERAREA CORECTĂ ȘI UTILIZAREA ACUMULATORILOR

• Procesul de încărcare a accumulatorului trebuie să se desfășoare sub controlul utilizatorului.
• Evitați încărcarea accumulatorului la temperaturi sub 0°C.
• Acumulatorii trebuie încărcați numai cu încărcătorul recomandat de producător. Utilizarea unui încărcător conceput pentru a încărca alte tipuri de baterii creează risc de incendiu.
• Când accumulatorul nu este utilizată, el trebuie ținut departe de obiecte metalice, cum ar fi cleme pentru hârtie, monede, chei,

cuie, şuruburi sau alte elemente metalice mici care pot conduce curentul la bornele acumulatorului. Scurt circuitul la bornele acumulatorului poate cauza arsuri sau incendii.

• în caz de avarie și / sau utilizarea necorespunzătoare a accumulatorului, se pot forma gaze. Ventilați camera, consultați un medic în caz de reclamații. Gazele pot provoca leziuni ale căilor respiratorii.
• În condiții extreme, sunt posibile scurgeri de lichid din accumulator. Lichidul scurs din accumulator poate cauza iritații sau arsuri. Dacă se constată scurgere, procedați după cum urmează:

- ștergeți cu atenție lichidul cu o bucată de pânză. Evitați contactul lichidului cu pielea sau cu ochii.

- dacă lichidul intră în contact cu pielea, spălați imediat zona cu o cantitate mare de apă curată, eventual neutralizați lichidul cu un acid slab, cum ar fi sucul de lămâie sau oțetul.

- dacă lichidul intră în ochi, spălați-i imediat cu multă apă curată timp de cel puțin 10 minute și solicitați sfatul medicului.

- Nu utilizati acumulatorul care este deteriorat sau modificat. Bateriile defecte sau modificate pot funcționa într-un mod imprevizibil, ducând la incendiu, explozie sau pericol de rănire.

- Nu expuneti accumulatorul la umiditate sau apă.

• Păstrați întotdeauna accumulatorul departe de sursa de căldură. Nu-lăsați mult timp într-un mediu în care există temperaturi ridicate (în locuri însorite, în apropierea radiatoarelor sau oriunde temperatura depășește 50°C).
• Nu expuneți acumulatorul la foc sau căldură excesivă. Expunerea la foc sau la temperaturi de peste 130°C poate provoca o explozie.

ATENTIE! Temperatura de 130°C poate fi definită ca 265°F.

- Trebuie respectate toate instrucțiunile de încărcare, nu încărcați acumulatorul la o temperatură care depășește intervalul specificat în tabelul de date nominale din instrucțiunile de utilizare. Încărcarea incorectă sau la temperaturi în afara domeniului specificat poate duce la deteriorarea bateriei și la creșterea riscului de incendiu.

REGENERAREA ACUMULATOARELOR

• Se interzice repararea acumulatorilor deteriorați. Efectuarea reparațiilor este permisă numai producătorului sau unui centru de service autorizat.
• Acumulatorul uzat trebuie livrat la un centru de eliminare a acestui tip de deseuri periculoase.

DISPOZITII DE SECURITATE PENTRU INCĂRCĂTOR

- Nu expuneți încărcătorul la umiditate sau apă. Pătrunderea apei în încărcător crește riscul de electrocutare. Încărcătorul poate fi utilizat numai în încăperi uscate. - Înainte de a efectua orice operațiuni de întreținere sau de a curăța încărcătorul, deconectați-l de la rețeaua de alimentare.

- Nu utilizați încărcătorul plasat pe o suprafață inflamabilă (de ex. hârtie, textile) sau în apropierea unor substanțe inflamabile. Datorită creșterii temperaturii încărcătorului în timpul procesului de încărcare, există riscul de incendiu.

- Verificați starea încărcătorului, a cablului și a fișei înainte de fiecare utilizare. Dacă se constată deteriorări - nu utilizați încărcătorul. Nu încercați să dezasamblăți încărcătorul. Toate reparațiile trebuie să fie încredințate unui service autorizat. Montarea necorespunzătoare a încărcătorului poate provoca șocuri electrice sau incendii.

- Copiii și persoanele cu dizabilități fizice, emoționale sau psihice și alte persoane a căror experiență sau cunoștințe nu sunt suficiente pentru a opera încărcătorul cu toate regulile de siguranță nu trebuie să opereze încărcătorul fără supravegherea unei persoane responsabile. În caz contrar, există pericolul ca dispozitivul să nu fie manipulat corect și ceea ce poate genera leziuni.

- Când încărcătorul nu este utilizat, deconectați-I de la rețea.

- Respectați toate instrucțiunile de încărcare, nu încărcați accumulatorul la o temperatură care depășește măsura specificată în tabelul de date nominale din instrucțiunile de utilizare. Încărcarea incorectă sau la temperaturi în afara domeniului specificat poate duce la deteriorarea bateriei și la creșterea riscului de incendiu.

REPARAREA ÎNCĂRCĂTORULUI

• Se interzice repararea încărcătorului deteriorat. Efectuarea reparațiilor încărcătorului este permisă numai producătorului sau unui centru de service autoriz
• Încărcătorul uzat trebuie livrat la un centru de eliminare a acestui

tip de deseuri periculoase.

ATENTIE! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea unei structuri sigure din momentul conceperii, a măsurilor de siguranță și a unor măsuri de protecție suplimentare, există întotdeauna riscul unor leziuni reziduale în timpul muncii.

Accumulatorii Li-ion se pot scurge, se pot aprinde sau exploda dacă sunt este încălziți la temperaturi ridicate sau scurtcircuitate. Ei nu trebuie să fie depozitate în mașină în zilele fierbinți și însorite. Nu deschideți acumulatorul. Accumulatorii Li-ion posedă dispozitive electronice de siguranță care, dacă sunt deteriorate, pot provoca aprinderea sau explozia acumulatorului.

Explicarea pictogramelor utilizate

1234

5

6

7

8

91011

1. Citiți instrucțiunile de utilizare, respectați avertizările și condițiile de siguranță conținute în acestea.

2. Folositi ochelari de protectie și protectii auditive.

3. Nu permiteți copiilor accesul la dispozitiv.
4. Chronić przed deszczem.
5. Folositi în interior, protejati de apă și umiditate.
6. Reciclare.
7. Clasa a II-a de protectie.
8. Colectarea selectivă.
9. Nu aruncați celulele în foc.
10. Periculos pentru mediul acvatic.
11. Nu lăsați să se încălzească peste 50°C.

STRUCTURA ŞI DESTINAȚIA

Mașina de găurit - înșurubat este o sculă alimentată de la acumulator. Acționarea este realizată de un motor cu comutator de curent continuu împreună cu un angrenaj planetar. Mașina este destinată pentru înșurubarea și scoaterea bolțurilor și șuruburilor din lemn, metal, plastic și ceramică și pentru găurirea în aceste materiale. Demontarea rapidă fără unelte a mandrinei de prindere permite montarea directă a capetelor șurubelnitelor cu o singură față și a bitilor de diferite lungimi, care au cozile cu secțiune hexagonală, cu apertura de 6,35 mm (1/4") direct în arbore. Avantajul acestei soluții este capacitatea de a lucra în locuri greu accesibile cu acces limitat. Sculele electrice cu acționare cu acumulator, wires, sunt utile în special lucrărilor legate amenajarea interioarelor, adaptarea încăperilor etc.

Nu utilizati scula electrică în alte scopuri decât cele prevăzute.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la componentele dispozitivului prezentate pe paginile grafice ale acestor instrucțiuni.

1. Mandrină cu strângere rapidă
2. Inelul mandrinei cu strângere rapidă
3. Inelul de reglare a cuplului motor
4. Comutatorul schimbării de viteze
5. Comutatorul directiei de rotație
6. Suport

7. Acumulator

8. Butonul de fixare a accumulatorului

9. Întrerupător
10. Iluminare
11. Diode LED
12. Încărcător
13. Butonul de semnalizare a stării de încărcare a accumulatorului
14. Semnaizarea stării de încărcare a accumulatorului (diode LED).
15. Inel de blocare
16. Arbore
    * Pot exista diferențe intre desen și produs.

DESCRIEREA SEMNELOR GRAFICE UTILIZATE

ATENTIE

AVERTIZARE

MONTARE/ SETÄRI

INFORMATII

ECHIPAMENTE ŞI ACCESORII

1. adaptor unghiular - 1 buc. (se aplică la 58G022-AD)
2. adaptor de margine - 1 buc. (pentru 58G022-AD)

PREGĂTIREA PENTRU LUCRU

SCOATEREA / INTRODUCEREA ACUMULATORULUI

- Setați comutatorul direcției de rotație (5) în poziția de mijloc.

• Apăsați butonul de fixare al accumulatorului (8) și scoateți acumulatorul (7) (fig. A).
• Întroduceți acumulatorul încărcat (7) în suportul din mâner până se aude intrarea butonului de fixare a acumulatorului (8).

ÎNCARCAREA ACUMULATORULUI

Accumulatorul pentru dispozitiv este livrat partial încărcat. Încărcarea lui trebuie efectuată în condiții în care temperatura ambiantă este de 4°C – 40°C. Un accumulator nou sau una care nu a fost folosită de mult timp va ajunge la capacitatea sa maximă după aproximativ 3-5 cicluri de încărcare și descărcare.

• Scoateți acumulatorul (7) din dispozitiv (fig. A).
• Conectați încărcaătorul la rețeai (230 V AC).
• Introduceți acumulatorul (7) în încărcător (12) (fig. B). Verificați dacă acumulatorul este bine așezat (introdus până la capât).

i După conectarea încărcătorului (230 V AC) la rețea – strălucește în verde pe încărcător dioda (11) – semnalizând astfel conectarea tensiunii.

După plasarea acumulatorului (7) în încărcător (12) strălucește dioda roșie (11) de pe încărcător, care semnlizează că procesul de încărcre a acumulatorului este în curs de desfășurare.

În același timp, diodele verzi (14) strălucesc intermitent indicând starea de încărcare a accumulatorului în diferite situații (citiți descrierea de mai jos).

• Iluminarea pulsatorie a tuturor diodelor – indică faptul că bateria este descârcată și trebuie încârcată.
• Iluminarea pulsatorie a 2 diode – semnalizează descărare partială.
• Iluminare pulsatorze a unei diode – semnalizează gradul înalt de încărcre a accumulatorului.

i După încărcarea acumulatorului, dioda (11) de pe încărcător se aprinde verde și toate LED-urile de stare a bateriei (14) strălucesc continuu. După un timp (aproximativ 15 secunde), LED-urile de stare a bateriei (14) se sting.

Bateria nu trebuie încărcată mai mult de 8 ore. Depășirea acestui timp poate deteriora celulele bateriei. Încărcătorul nu se va opri automat când bateria este încărcată complet. LED-ul verde de pe încărcător va continua să lumineze. LED-urile de stare a încărcării accumulatorului se sting după o anumită perioadă de timp. Deconectați alimentarea înainte de a scoate bateria din priza de încărcare. Evitați încărcările consecutive de scurtă durată. Nu reîncărcați bateriile după ce utilizați dispozitivul pentru o perioadă scurtă de timp. Scăderea semnificativă a timpului dintre încărcările necesare indică faptul că accumulatorul est uzat și trebuie înlocuit.

În procesul de încărcare, accumulatorii se încălzesc foarte mult. Nu lucrați imediat după încărcare - așteptați până când accumulatorul atinge temperatura camerel. Aceasta îl va proteja împotriva deteriorării.

SEMNALIZAREA STĂRII DE ÎNCĂRCARE A ACUMULATORULUI

Accumulatorul este echipat cu un indicator de stare a încărcării (3 LED-uri) (14). Pentru a verifica starea de încărcare a accumulatorului, apăsați butonul de semnalizare a stării de încărcare a acestuia (13) (fig. C). Iluminarea tuturor LED-urilor indică o încărcare ridicată a bateriei. Iluminarea a 2 LED-uri indică descărcarea parțială. Când un singur LED este aprins, accumulatorul este gol și trebuie să fie reîncărcat.

FRÂNA ARBORELUI

Mașina de găurit-înșurubat are o frână electronică care oprește arborele îmediat după eliberarea presiunii pe butonul întrerupătorului (9). Frâna asigură precizia de înșurubare și găurire, împiedicând rotirea liberă a axului după oprire.

LUCRUL / SETĂRI

CONECTARE / DECONECTARE

Conectare – apăsați butonul întrerupătorului (9).

Deconectare – eliberați apăsarea pe butonul întrerupătorului (9).

De fiecare dată când butonul întrerupătorului (9) este apăsat, LED-ul (10) luminează locul de muncă.

REGLAREA VITEZEI DE ROTATIE

Viteza de înșurubare sau de găurire poate fi reglată în timpul funcționării prin creșterea sau reducerea presiunii de apăsare pe butonul întrerupătorului (9). Reglarea vitezei permite un început lent, care împiedică alunecarea burghiului în timpul executării de găuri în ghips sau în plăcle ceramice, în schimb la înșurubarea și deșurubare ajută la menținerea sub control a operațiunilor efectuate.

CUPLAJUL DE SIGURANTĂ CU FRICTIUNE

Setarea inelului de control al cuplului (3) în poziția selectată face ca ambreiajul să fie stabilit permanent la valoarea cuplului specificat. După atingerea valorii cuplului stabilit, cuplajul de siuranță cu fricțiue se va deconecta automat. Acest lucru permite protecție împotriva înșurubării șurubului prea adânc sau a deteriorării mașinii de găurit – înșurubat.

REGLAREA CUPLULUI

• Pentru şuruburi și materiale diferite sunt utilizate cupluri diferite.
• Cuplul este cu atât mai mare cu cât este mai mare numărul corespunzător poziției sale (fig. D).
• Setați inelul de reglare al cuplului (3) la valoarea de cuplu specificată.
• Începeti întotdeauna lucrul cu un cuplu mai mic.
• Creșteți treptat cuplul până când se obține un rezultat satisfăcător.
• Pentru a scoate şuruburile, trebuie utilizate setări mai mari.
• Pentru găurire, selectați setarea marcată cu simbolul burghiului. La această setare este atinsă valoarea maximă a cuplului.
• Capacitatea de a selecta setarea corespunzătoare a cuplului este dobândită pe măsura cresterii practicii.

Pozitionarea inelului de reglare a cuplului în poziția de găurire dezactivează cuplajul de siguranță cu fricțiune.

MONTAREA UNELTEI DE LUCRU ÎN SUPORTUL DE GĂURIRE

• Setați comutatorul direcției de rotație (5) în poziția de mijloc.
• Prin rotirea inelului de fixare rapidă (2) în sens invers acelor de ceasornic (vezi marcajul de pe inel) obțineți deschiderea dorită a fălcilora introduce burghiul sau capătul de înșurubare (fig. E)
• Pentru a fixa scula de lucru, rotiți inelul de strângere rapidă (2) în sensul acelor de ceasornic și apoi strângeti-I bine.

Demontarea sculei de lucru se face în ordine inversă asamblării acesteia.

La montarea burghiului sau capătului de înșurubare în mandrina cu stringere rapidă, trebuie acordată atenție situării corespunzătore a sculei. Atunci când utilizați biti sau capete de înșurubare scurte, trebuie să utilizați un suport magnetic suplimentar ca extensie.

DEMONTAREA / MONTAREA MANDRINEI

• Trageți inelul de blocare (15) înainte și glisați mandrina de găurit (1) din arbore (fig. E).
• Montarea mandrinei (1) se desfășoară în ordine inversă demontării.
• Trageți înapoi înelul de blocare (15) și glisați mandrina de găurit (1) pe arbore până când se aude zgomotul de blocare (este posibil să fie nevoie să rotiți ușor mandrina până când ocupă o poziția corectă).

MONTAREA ŞI İNLOCUIREA CAPETELOR DE LUCRU İN SUPORTUL ARBORELUI

- Asezați capătul adecvat de lucru direct în suportul arborelui (16) (fig. G).

• Asigurați-vă că vârful este introdus până la capăt și este bine fixat.
• Demontarea sculei de lucru are loc prin scoaterea capătului de lucru din suportul arborelui.
  Când utilizați biti și capete de înșurubare scurte, trebuie să folosiți un adaptor suplimentar pentru capetele de înșurubare. La înșurubarea șuruburilor, este recomandat întotdeauna să faceți o gaură pilot. Capătul scurt de șurubelniță montat pe arbore nu necesită demontarea atunci când montați mandrina de găurit (fig. H).

DIRECTIA DE ROTATIE SPRE DREAPTA - SPRE STÂNGA

Cu ajutorul comutatorului de rotație (5) se alege direcția de rotație a arborelui (fig. I).

Rotire spre dreapta - potriviti comutatorul (5) în poziția cea mai din stânga.

Rotire spre stânga - potriviți comutatorul (5) în poziția cea mai din drepta.

* Trebuie reținut că în unele cazuri poziția comutatorului în raport cu rotațiile poate fi diferită decât cea descrisă. Consultați semnele grafice plasate pe comutator sau pe carcasa dispozitivului.

O poziție în siguranță este poziția centrală a comutatorului de direcție a rotației (5), care previne punerea accidentală în funcțiune a sculei electrice.

• În această poziție nu poate fi pornită mașina de găurit – înșurubat.
• În această poziție se efectuează schimbarea burghielor sau a capetelor.
  Înainte de punerea în funcțiune, verificați dacă comutatorul direcției de rotație (5) este în poziție corectă.

Direcția de rotație nu poate fi schimbată în timp ce arborele mașinii de găurit – înșurubat se rotește.

SCHIMBAREA VITEZEI

Comutatorul schimbătorului de viteze (4) (fig. J) permite creșterea intervalului vitezei de rotatie

Viteza I: intervalul de rotații mai mic, forța de cuplu mare.

Viteza II: intervlul de rotații mai mare, forța de cuplu mai mică.

În funcție de activitatea efectuată, setați comutatorul schimbătorului de viteze în poziția adecvată. Dacă întrerupătorul nu poate fi mișcat, trebuie rotit ușor arborele.

Nu schimbați niciodată comutatorul de schimbare a vitezei în timp ce mașina de găurit – înșurubat funcționează. Poate provoca deteriorarea sculei electrice.

Găurirea îndelungată la viteze mici de rotație ale arborelui poate provoca supraîncălzirea motorului. Trebuie efectuate pauze periodice de muncă sau să läsați aparatul să funcționeze la turații maxime fără sarcină timp de aproximativ 3 minute.

SUPPORT

Maşina de găurit - înșurubat posedă un suport practic (6) pentru atârnare, de exemplu, pe centura monterului în timpul lucrărilor la înălțime.

OPERAREA ŞI ÎNTRETINEREA

Înainte de orice lucrare legată de instalare, reglare, reparare sau operare, scoateți acumulatorul din aparat.

INTRETINEREA ŞI DEPOZITAREA

• Se recomandă curățarea dispozitivului imediat după fiecare utilizare.
• Nu folositi apă sau alte lichide pentru curățare.
• Mașina de găurit – înșurubat se curăță cu o bucată de pânză uscată sau se suflă cu aer comprimat la presiune scăzută.
• Nu utilizati agenti de curătare sau solventi deoarece pot deteriora elementele din plastic.
• Curățați regulat fantele de ventilație din carcasa motorului pentru a preveni supraîncălzirea.
• Păstrați întotdeauna mașina de găurit-înșurubat într-un loc uscat, inaccesibil copiilor.
• Dispozitivul trebuie să fie stocat cu bateria scoasă.

Toate tipurile de defecte trebuie eliminate de câtre service-ul autorizat al producătorului.

PARAMETRI TEHNICI

DADE NOMINALE

Mașina de găurit – înșurubat cu acumulator 58G022
Parametru Valoare
Tensiunea acumulatorului 18 V DC
Intervalul vitezei de rotație în gol	viteză I 0-350 min	-1
	viteză II 0-1250 min	-1
Intervalul mandrinei cu strângere rapidă 0,8 - 10 mm
Suport de unelte 6,35 mm (1⁄4")
Domeniul de reglarare a cuplului 1 - 19 + găurire
Moment de rotație maximă (înșurubare moale) 28 Nm
Moment de rotație maximă (înșurubare tare) 44 Nm
Clasa protecție III
Masa 1,1 kg
Anul producției 2020
58G022 înseamnă atât tipul cât și definiția mașinii

Acumulator cu sistemul Graphite Energy +
Parametru Valoarea
Acumulator 58G001 58G004
Tensiunea accumulatorului 18 V DC 18 V DC
Tipul accumulatorului Li-Ion	Li-Ion
Capacitatea accumulatorului	2000 mAh	4000 mAh
Intervalul de temperaturi ambiente	4°C – 40°C	4°C – 40°C
Durata încărcării cu încărcătorul 58G002	1 h 2 h
Masa	0,400 kg	0,650 kg
Anul producției	2020	2020

Încărcător cu sistemul Graphite Energy +
Parametru Valoarea
Tipul încărcătorului	58G002
Tensiunea de alimentare	230 V AC
Frecvența de alimentare	50 Hz
Tensiunea de încărcare	22 V DC
Curent de încărcare max.	2300 mA
Intervalul de temperaturi ambiente	4°C – 40°C
Durata încărcării acumulatorului 58G001	1 h
Durata încărcării acumulatorului 58G004	2 h
Clasa de protecție	II
Masa	0,300 kg
Anul producției	2020

DATE PRIVIND ZGOMOTUL ŞI VIBRATIILE

Nivelul presiunii sonore	Lp_A=84 dB(A) K=3 dB(A)
Nivelul presiunii sonore	Lw_A=95 dB(A) K=3 dB(A)
Valoarea acceleratiei vibratiilor a	_h=1,552 m/s^2 K=1,5 m/s^2

Informații privind zgomotul și vibrațiile

Nivelul de zgomot emis de dispozitiv este descris de: nivelul presiunii acustice emise Lp A și nivelul de putere acustică Lw A (unde K reprezintă incertitudinea de măsurare). Vibrațiile emise de dispozitiv sunt descrise de valoarea accelerațiilor vibraționale ah (unde K este incertitudinea de măsurare).

Nivelurile indicate în aceste instrucțiuni: nivelul presiunii acustice emise Lp A , nivelul de putere acustică Lw A și valoarea accelerațiilor vibraționale a _h au fost măsurate în conformitate cu EN 60745-1: 2009+A11:2010. Nivelul de vibrații ah arătat poate fi folosit pentru a compara dispozitivele și pentru o evaluare inițială a expuneriia la vibrații.

Nivelul de vibrații specificat este reprezentativ numai pentru aplicațiile de bază ale dispozitivului. Dacă dispozitivul este utilizat pentru alte aplicații sau împreună cu alte unelte de lucru, nivelul vibrațiilor se poate schimba. Nivelurile mai ridicate ale vibrațiilor vor fi cauzate de întreținerea insuficientă sau prea rară a dispozitivului. Motivele prezentate mai sus pot provoca o expunere crescută la vibrații pe toată perioada de lucru.

Pentru a estima cu exactitate expunerea la vibrații, trebuie să se țină cont de perioadele când dispozitivul este oprit sau când acesta este pornit, dar nu este utilizat. După o estimare precisă a tuturor factorilor, expunerea totală la vibrații poate fi semnificativ mai mică.

Pentru a proteja utilizatorul de efectele vibrațiilor, trebuie introduse măsuri de siguranță suplimentare, cum ar fi: întreținerea periodică a dispozitivului și a sculelor de lucru, protejarea temperaturii mâinilor și organizarea corespunzătoare a muncii.

PROTECTIA MEDIULUI

Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ele trebuie predate pentru eliminare unor unități speciale. Informațiile cu privire la eliminarea acestora sunt deținute de vinătorul produsului sau de autoritățile locale. Echipamentul electric și electronic uzat conține substanțe care nu sunt indiferente pentru mediul înconjurător. Echipamentul nesupus reciclării constituie un pericol potențial pentru mediu și sănătatea umană.

Acumulatorii / bateriile nu trebuie aruncate împreună cu deșeurile menajere, nu se aruncă în foc sau în apă. Acumultorii deteriorați sau uzați trebuie supuși reciclării corecte în conformitate cu directiva actuală privind eliminarea acumulatorilor și baterii lor.

Li-lon

* Se rezervă dreptul de a face schimbări.

"Grupa Topex SRL" Societate comandritară cu sediul în Varșovia str.Pograniczna 2/4 (în continuare "Grupa Topex") informează că, toate drepturile de autor referitor la instrucțiunile prezente (în continuare * instrucțiuni") atât conținutul, fotografiile, schelele, desenele căt și compoziția, apartin exclusiv Grupa Topex-ului fiind ocrotite de drept în baza legii din 4 februarie 1994, referitor la dreptul autorului și similare (Legea 2006 nr.90 poz.631 cu republicările ulterioare). Copierea, schimbarea, publicarea, modificarea parțială sau totală cu scop comercial fară acepatrea în scris a Grupa Topex-ului, este strict interzisă și poate fi trasă la răspundere de drept civil și penal.

PŘEKLAD PŮVODNÍHO

NÁVODU K POUŽÍVÁNÍ

AKUMULÁTOROVÁ VRTAČKA /

ŠROUBOVÁK

58G022

POZOR! PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY

PODROBNÉ POKYNY PRO BEZPEČNOU PRÁCI S VRTÁČKOU / ŠROUBOVÁKEM

Podpísané v mene://Podepsáno jménem://Подписанó om imeto na://Semnat în numele://
