58G022 - Vrtalnik Graphite - Brezplačna navodila za uporabo

Kategorija	Akumulatorski vrtalnik-vijačnik
Znamka	Graphite
Model	58G022
Nazivna napetost	18 V enosmerno
Prostohitrost (1. hitrost)	0 – 350 min⁻¹
Prostohitrost (2. hitrost)	0 – 1250 min⁻¹
Kapaciteta vpenjalne glave	0,8 – 10 mm
Šestkotno držalo orodja	6,35 mm (1/4")
Maks. navor (mehko vrtanje)	28 Nm
Maks. navor (trdo vrtanje)	44 Nm
Teža	1,1 kg
Tip akumulatorja	Li-Ion (58G001 2Ah / 58G004 4Ah)
Čas polnjenja (akumulator 2Ah)	1 h
Čas polnjenja (akumulator 4Ah)	2 h
Raven zvočnega tlaka	84 dB(A)
Raven zvočne moči	95 dB(A)
Pospešek vibracij	1,552 m/s²
Zavora vretena	Da, elektronska
LED osvetlitev	Da
Nastavitev navora	19 položajev + vrtanje
Prestavljanje hitrosti	2 mehanski hitrosti
Smer vrtenja	Reverzibilna
Leto izdelave	2020
Zaščitni razred	III
Vzdrževanje in čiščenje	Suha krpa; izogibajte se vodi in topilom
Priporočena varnost	Zaščitna očala in protihrupne slušalke
Možnost popravila	Prepustite proizvajalcu ali pooblaščenemu servisu

Pogosto zastavljena vprašanja - 58G022 Graphite

Kako napolniti akumulator vrtalnika Graphite 58G022?

Odstranite akumulator iz naprave. Priključite polnilnik v omrežno vtičnico 230 V AC. Vstavite akumulator v polnilnik do konca. Rdeča dioda označuje potek polnjenja. Zelena dioda zasveti, ko je polnjenje končano. Ne prekoračite 8 ur polnjenja.

Kako preveriti stanje napolnjenosti akumulatorja?

Pritisnite gumb za stanje napolnjenosti (13) na akumulatorju. Tri LED diode (14) kažejo: utripanje vseh = visoka raven, 2 diodi = delna izpraznjenost, 1 dioda = izpraznjen akumulator.

Kako nastaviti hitrost vrtenja?

Hitrost se nastavlja postopno s povečevanjem ali zmanjševanjem pritiska na stikalo (9). Za vnaprejšnjo nastavitev uporabite stikalo za prestavljanje hitrosti (4): položaj I za visok navor, položaj II za visoko hitrost.

Kako nastaviti navor zategovanja?

Obrnite obroč za nastavitev navora (3) na želeno vrednost (od 1 do 19). Vedno začnite z nizkim navorom in postopno povečujte. Za vrtanje izberite simbol svedra, ki izklopi sklopko.

Kako spremeniti smer vrtenja?

Uporabite stikalo za obračanje smeri vrtenja (5). Levi položaj = vrtenje v desno, desni položaj = vrtenje v levo. Sredinski položaj zaklene stikalo. Nikoli ne spreminjajte smeri, ko vreteno deluje.

Kako prestaviti hitrost (1./2.)?

Premaknite stikalo za prestavljanje hitrosti (4) v želeni položaj. Če se stikalo ne premakne, rahlo zavrtite vreteno. Nikoli ne prestavljajte hitrosti, ko orodje deluje.

Kako namestiti in odstraniti sveder ali nastavek?

Nastavite stikalo za obračanje smeri vrtenja (5) v sredinski položaj. Obrnite obroč vpenjalne glave (2) v nasprotni smeri urinega kazalca, da odprete čeljusti. Vstavite orodje in ga zategnite z obračanjem v smeri urinega kazalca. Za kratek šestkotni nastavek ga vstavite neposredno v vreteno (16).

Kako vzdrževati vrtalnik?

Pred kakršnim koli vzdrževanjem odstranite akumulator. Napravo očistite s suho krpo ali stisnjenim zrakom pri nizkem tlaku. Nikoli ne uporabljajte vode, detergentov ali topil. Redno čistite prezračevalne reže. Hranite na suhem mestu, izven dosega otrok.

Kaj storiti v primeru stika s tekočino iz akumulatorja?

Obrišite tekočino s krpo. V primeru stika s kožo izdatno sperite s čisto vodo in nevtralizirajte z limoninim sokom ali kisom. Če tekočina pride v oči, izpirajte vsaj 10 minut in poiščite zdravniško pomoč.

Kje popraviti vrtalnik?

Popravila je treba prepustiti proizvajalcu ali pooblaščenemu servisu. Prepovedano je samostojno popravljati napravo, polnilnik ali akumulator. Za rabljene dele se obrnite na službo za ravnanje z nevarnimi odpadki.

NAVODILA ZA UPORABO 58G022 Graphite

• Med delom z vrtalnikom-vijačnikom je treba nositi naušnike in zaščitna očala. Izpostavljenost na hrup lahko povzroči izgubo sluha. Kovinski okruški in drugi leteči delci lahko povzročijo trajno poškodbo oči.
• Med deli, pri katerih bi lahko delovno orodje naletelo na prekrite električne kable, je treba napravo držati za izolirane površine ročajev. Stik z napajalnim kablom lahko povzroči prenos napetosti na kovinske dele naprave, kar lahko povzroči električni udar.

DODATNA NAVODILA ZA VARNO UPORABO VRTALNIKA - VIJA-ČNIKA

• Uporabljajo se lahko le priporočene baterije in polnilniki. Uporaba baterij in polnilnikov v druge namene ni dovoljena.
• Medtem ko orodje deluje, ni dovoljeno spreminjati smeri vrtenja vretena orodja. Sicer lahko pride do poškodbe vrtalnika-vijačnika.
• Za čiščenje vrtalnika-vijačnika je treba uporabljati mehko, suho tkanino. Nikoli ni dovoljeno uporabljati detergenta ali alkohola.
• Poškodovane naprave ni dovoljeno popravljati. Popravila lahko izvede le proizvajalec ali pooblaščeni servis.

PRAVILNA OSKRBA IN UPORABA BATERIJ

• Postopek polnjenja baterije mora uporabnik nadzirati.
• Izogibati se je treba polnjenju baterije pri temperaturah pod 0°C.

• Baterijo je treba polniti izključno s polnilnikom, ki ga priporoča proizvajalec. Uporaba polnilnika, namenjenega za polnjenje druge vrste baterij, lahko povzroči požar.

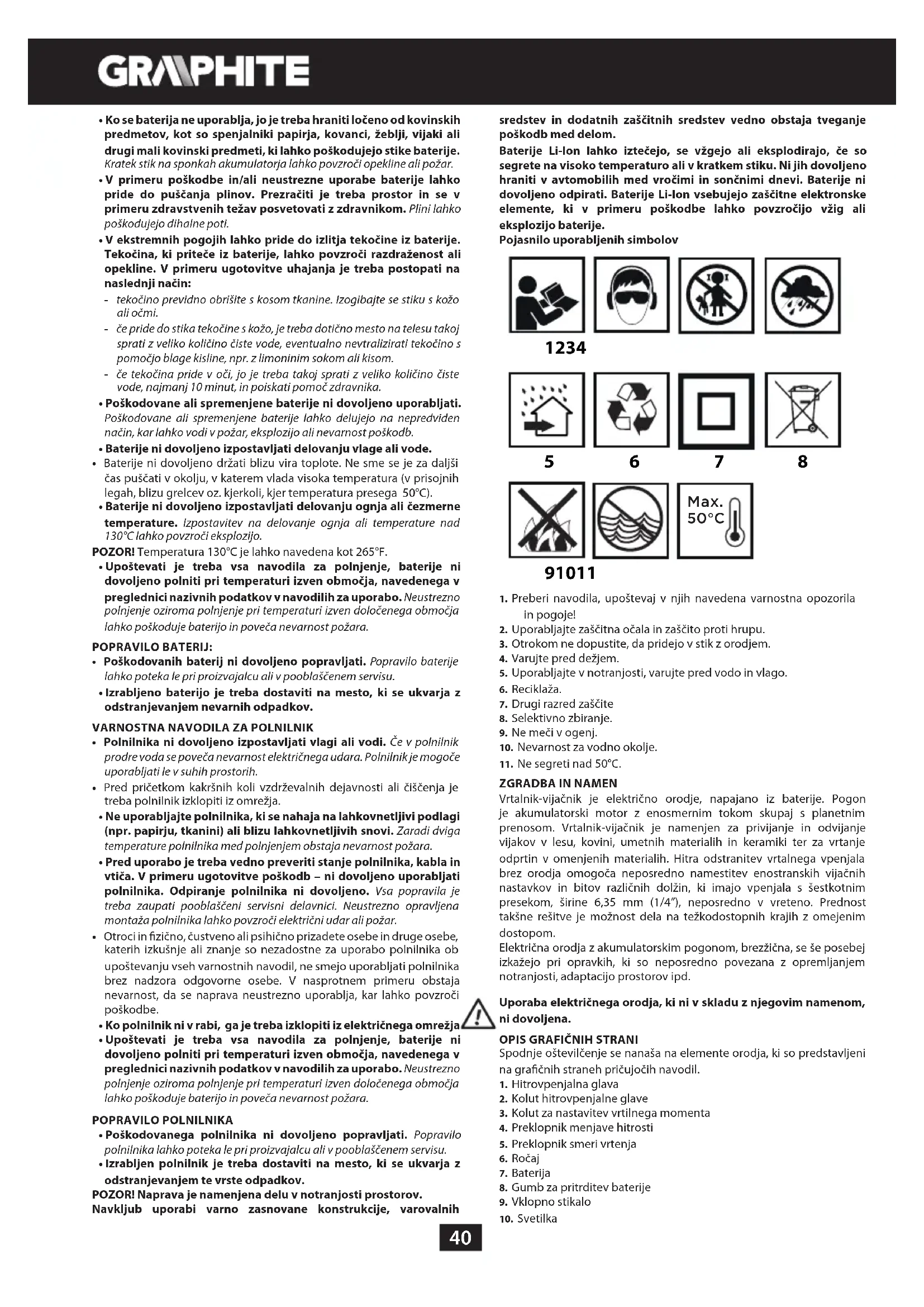

• Ko se baterija ne uporablja, jo je treba hraniti ločeno od kovinskih predmetov, kot so spenjalniki papirja, kovanci, žeblji, vijaki ali drugi mali kovinski predmeti, ki lahko poškodujejo stike baterije. Kratek stik na sponkah akumulatorja lahko povzroči opekline ali požar.

• V primeru poškodbe in/ali neustrezne uporabe baterije lahko pride do puščanja plinov. Prezračiti je treba prostor in se v primeru zdravstvenih težav posvetovati z zdravnikom. Plini lahko poškodujejo dihalne poti.

• V ekstremnih pogojih lahko pride do izlitja tekočine iz baterije. Tekočina, ki priteče iz baterije, lahko povzroči razdraženost ali opekline. V primeru ugotovitve uhajanja je treba postopati na naslednji način:

• tekočino previdno obrišite s kosom tkanine. Izogibajte se stiku s kožo ali očmi.

• će pride do stika tekočine s kožo, je treba dotično mesto na telesu takoj sprati z veliko količino čiste vode, eventualno nevtralizirati tekočino s pomočjo blage kisline, npr. z limoninim sokom ali kisom.
• će tekočina pride v oči, jo je treba takoj sprati z veliko količino čiste vode, najmanj 10 minut, in poiskati pomoč zdravnika.

- Poškodovane ali spremenjene baterije ni dovoljeno uporabljati. Poškodovane ali spremenjene baterije lahko delujejo na nepredviden način, kar lahko vodi v požar, eksplozijo ali nevarnost poškodb.

- Baterije ni dovoljeno izpostavljati delovanju vlage ali vode.

• Baterije ni dovoljeno držati blizu vira toplote. Ne sme se je za daljši čas puščati v okolju, v katerem vlada visoka temperatura (v prisojnih legah, blizu grelcev oz. kjerkoli, kjer temperatura presega 50°C).
• Baterije ni dovoljeno izpostavljati delovanju ognja ali čezmerne temperature. Izpostavitev na delovanje ognja ali temperature nad 130°C lahko povzroči eksplozijo.

POZOR! Temperatura 130°C je lahko navedena kot 265°F.

- Upoštevati je treba vsa navodila za polnjenje, baterije ni dovoljeno polniti pri temperaturi izven območja, navedenega v preglednici nazivnih podatkov v navodilih za uporabo. Neustrezno polnjenje oziroma polnjenje pri temperaturi izven določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

POPRAVILO BATERIJ:

• Poškodovanih baterij ni dovoljeno popravljati. Popravilo baterije lahko poteka le pri proizvajalcu ali v pooblaščenem servisu.
• Izrabljeno baterijo je treba dostaviti na mesto, ki se ukvarja z odstranjevanjem nevarnih odpadkov.

VARNOSTNA NAVODILA ZA POLNILNIK

• Polnilnika ni dovoljeno izpostavljati vlagi ali vodi. Če v polnilnik prodre voda se poveča nevarnost električnega udara. Polnilnik je mogoče uporabljati le v suhih prostorih.
• Pred pričetkom kakršnih koli vzdrževalnih dejavnosti ali čiščenja je treba polnilnik izklopiti iz omrežja.
• Ne uporabljajte polnilnika, ki se nahaja na lahkovnetljivi podlagi (npr. papirju, tkanini) ali blizu lahkovnetljivih snovi. Zaradi dviga temperature polnilnika med polnjenjem obstaja nevarnost požara.
• Pred uporabo je treba vedno preveriti stanje polnilnika, kabla in vtiča. V primeru ugotovitve poškodb – ni dovoljeno uporabljati polnilnika. Odpiranje polnilnika ni dovoljeno. Vsa popravila je treba zaupati pooblaščeni servisni delavnici. Neustrezno opravljena montaža polnilnika lahko povzroči električni udar ali požar.
• Otroci in fizično, čustveno ali psihično prizadete osebe in druge osebe, katerih izkušnje ali znanje so nezadostne za uporabo polnilnika ob upoštevanju vseh varnostnih navodil, ne smejo uporabljati polnilnika brez nadzora odgovorne osebe. V nasprotnem primeru obstaja nevarnost, da se naprava neustrezno uporablja, kar lahko povzroči poškodbe.
• Ko polnilnik ni v rabi, ga je treba izklopiti iz električnega omrežja.
• Upoštevati je treba vsa navodila za polnjenje, baterije ni dovoljeno polniti pri temperaturi izven območja, navedenega v preglednici nazivnih podatkov v navodilih za uporabo. Neustrezno polnjenje oziroma polnjenje pri temperaturi izven določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

POPRAVILO POLNILNIKA

• Poškodovanega polnilnika ni dovoljeno popravljati. Popravilo polnilnika lahko poteka le pri proizvajalcu ali v pooblaščenem servisu.
• Izrabljen polnilnik je treba dostaviti na mesto, ki se ukvarja z odstranjevanjem te vrste odpadkov.

POZOR! Naprava je namenjena delu v notranjosti prostorov.

Navkljub uporabi varno zasnovane konstrukcije, varovalnih

sredstev in dodatnih zaščitnih sredstev vedno obstaja tveganje poškodb med delom.

Baterije Li-lon lahko iztečejo, se vžgejo ali eksplodirajo, će so segrete na visoko temperaturo ali v kratkem stiku. Ni jih dovoljeno hraniti v avtomobilih med vročimi in sončnimi dnevi. Baterije ni dovoljeno odpirati. Baterije Li-lon vsebujejo zaščitne elektronske elemente, ki v primeru poškodbe lahko povzročijo vžig ali eksplozijo baterije.

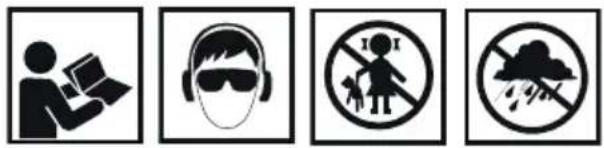

Pojasnilo uporabljenih simbolov

1234
[Non-Text]
-
-

5

6

7

8

91011

广力云智慧零售收银系统

1. Preberi navodila, upoštevaj v njih navedena varnostna opozorila in pogoje!

2. Uporabljajte zaščitna očala in zaščito proti hrupu.

3. Otrokom ne dopustite, da pridejo v stik z orodjem.
4. Varujte pred dežjem.
5. Uporabljajte v notranjosti, varujte pred vodo in vlago.

6. Reciklaža.

7. Drugi razred zaščite

8. Selektivno zbiranje.
9. Ne meči v ogenj.
10. Nevarnost za vodno okolje.
11. Ne segreti nad 50°C.

ZGRADBA IN NAMEN

Vrtalnik-vijačnik je električno orodje, napajano iz baterije. Pogon je akumulatorski motor z enosmernim tokom skupaj s planetnim prenosom. Vrtalnik-vijačnik je namenjen za privijanje in odvijanje vijakov v lesu, kovini, umetnih materialih in keramiki ter za vrtanje odprtin v omenjenih materialih. Hitra odstranitev vrtalnega vpenjala brez orodja omogoča neposredno namestitev enostranskih vijačnih nastavkov in bitov različnih dolžin, ki imajo vpenjala s šestkotnim presekom, širine 6,35 mm (1/4"), neposredno v vreteno. Prednost takšne rešitve je možnost dela na težkodostopnih krajih z omejenim dostopom.

Električna orodja z akumulatorskim pogonom, brezžična, se še posebej izkažejo pri opravkih, ki so neposredno povezana z opremljanjem notranjosti, adaptacijo prostorov ipd.

Uporaba električnega orodja, ki ni v skladu z njegovim namenom, ni dovoljena.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni na grafičnih straneh pričujočih navodil.

1. Hitrovpenjalna glava
2. Kolut hitrovpenjalne glave
3. Kolut za nastavitev vrtilnega momenta
4. Preklopnik menjave hitrosti
5. Preklopnik smeri vrtenja
6. Ročaj
7. Baterija
8. Gumb za pritrditev baterije
9. Vklopno stikalo

10. Svetilka

11. Diode LED

12. Polnilnik
13. Tipka za signalizacijo stanja napolnitve baterije
14. Signalizacija stanja napolnitve baterije (diode LED).
15. Kolut blokade
16. Vreteno
    * Obstajajo lahko razlike med sliko in izdelkom.

OPIS UPORABLJENIH GRAFIČNIH ZNAKOV

POZOR

OPOZORILO

MONTAŽA/NASTAVITVE

INFORMACIJA

OPREMA IN PRIBOR

1. kotni adapter - 1 kos (velja za 58G022-AD)
2. robni adapter - 1 kos (za 58G022-AD)

PRIPRAVA NA UPORABO

PRIKLOP IN ODKLOP BATERIJE

• Preklopnik smeri vrtenja (5) nastavite v srednji položaj.
• Pritisnite tipko za pritrditev baterije (8) in izvlecite baterijo (7) (slika A).
• Napolnjeno baterijo (7) vložite v držalo v ročaju, dokler ne zaslišite, da se zaskoči gumb za pritrditev baterije (8).

POLNJENJE BATERIJE

Baterija je dostavljena v delno napolnjenem stanju. Baterijo je treba polniti v pogojih, ko temperatura okolice znaša 4°C - 40°C. Nova baterija ali taka, ki dolgo ni bila rabljena, doseže optimalno moč po približno 3-5 ciklih polnjenja in praznjenja.

• Izvlecite baterijo (7) iz naprave (slika A).
• Polnilnik priključite na omrežje (230 V AC).
• Potisnite baterijo (7) v polnilnik (12) (slika B). Preverite, ali je baterija ustrezno nameščena (potisnjena do konca).

Po priklopu polnilnika v omrežje (230 V AC) zasveti zelena dioda (11) na polnilniku, ki signalizira priklop na napetost.

Po umestitvi baterije (7) v polnilnik (12) zasveti rdeča dioda (11) na polnilniku, ki signalizira polnjenje baterije. Hkrati utripajo zelene diode (14) glede stanja napolnitve baterije v različnih kombinacijah (glej opis spodaj).
- Utripanje vseh diod - signalizira izpraznitev baterije in nujnost njenega polnjenja.
- Utripanje 2 diod - signalizira delno izpraznitev.
• Utripanje 1 diode - signalizira visoko raven napolnitve baterije.

Po napolnitvi baterije dioda (11) na polnilniku sveti zeleno, vse diode stanja napolnitve baterije (14) pa neprekinjeno svetijo. Po določenem času (okrog 15s) diode stanja napolnitve baterije (14) ugasnejo.

Baterije ni dovoljeno polniti nad 8 ur. Prekoračitev tega časa lahko povzroči poškodbo baterijskih celic. Polnilnik se ne izklopi samodejno po popolni napolnitvi baterije. Zelena dioda na polnilniku bo svetila naprej. Diode stanja napolnitve baterije se po določenem času ugasnejo. Pred odstranitvijo baterije iz polnilnika je treba odklopiti napajanje. Izogibati se je treba zaporednim kratkim polnjenjem. Baterije ni dovoljeno dodatno polniti po kratki uporabi naprave. Znaten upad časovnega obdobja med nujnimi polnjenji kaže na to, da je baterija dotrajana in potrebna menjave.

Med polnjenjem se baterije segrevajo. Ne opravljajte del takoj po polnjenju – počakajte, da baterija doseže sobno temperaturo. S tem preprečite poškodbo baterije.

SIGNALIZACIJA STANJA NAPOLNITVE BATERIJE

Baterija je opremljena s signalizacijo stanja napolnitve baterije (3 diode LED) (14). Za preveritev stanja napolnitve baterije je treba pritisniti tipko signalizacije stanja napolnitve baterije (13) (slika C). Svetenje vseh diod signalizira visok nivo napolnitve baterije. Svetenje 2 diod signalizira delno izpraznjenje. Svetenje samo 1 diode kaže na izpraznitev baterije in na njeno nujno polnjenje.

ZAVORA VRETENA

Vrtalnik-vijačnik je opremljen z elektronsko zavoro, ki takoj po sprostitvi

pritiska na vklopnem stikalu (9) zaustavi vreteno. Zavora zagotavlja natančno privijanje in vrtanje in ne dopušča prostega obračanja vretena po izklopu.

UPORABA / NASTAVITVE

VKLOP / IZKLOP

Vklop – pritisnite vklopno stikalo (9). Izklop – sprostite pritisk na vklopnem stikalu (9).

Vsakokratni pritisk na vklopno stikalo (9) povzroči prižig diode (LED) (10), ki osvetli delovno mesto.

REGULACIJA VRTILNE HITROSTI

Hitrost privijanja ali vrtanja je mogoče med delom regulirati s povečanjem ali zmanjšanjem pritiska na vklopnem stikalu (9). Regulacija hitrosti omogoča počasen start, kar pri vrtanju odprtin v mavcu ali glazuri prepreči zdrs svedra, pri privijanju in odvijanju pa pomaga obdržati nadzor nad delom.

PREOBREMENITVENA SKLOPKA

Nastavitev koluta za nastavitev vrtilnega momenta (3) v izbrani položaj povzroči trajno nastavitev sklopke na določeno vrednost vrtilnega momenta. Po tem, ko je dosežena vrednost nastavljenega vrtilnega momenta, se samodejno izklopi preobremenitvena sklopka. To varuje pred privitjem vijaka pregloboko ali pred poškodbami na vijačniku.

REGULACIJA VRTILNEGA MOMENTA

• Za različne navoje in razne materiale se uporabljajo različne vrednosti vrtilnega momenta.
• Vrtilni moment je večji, će je večje število, ki ustreza danemu položaju (slika D).
• Kolut za nastavitev vrtilnega momenta (3) nastavite na določeno vrednost vrtilnega momenta.
• Vedno je treba delo začeti z vrtilnim momentom manjše vrednosti.
• Postopoma povečujte vrtlni moment, dokler ne dosežete zadovoljivega rezultata.
• Za odvijanje vijakov je treba izbrati višje nastavitve.
• Za vrtanje je treba izbrati nastavitev, označeno s simbolom svedra. Pri tej nastavitvi je dosežena najvišja vrednost vrtilnega momenta.
• Sposobnost izbire ustrezne nastavitve vrtilnega momenta se pridobi s prakso.

Nastavitev koluta za nastavitev vrtilnega momenta v položaj vrtanja povzroči izklop preobremenitvene sklopke.

NAMESTITEV DELOVNEGA ORODJA V VRTALNEM VPETJU

- Preklopnik smeri vrtenja (5) nastavite na srednji položaj.

• Z obračanjem koluta hitrovpenjalne glave (2) v nasprotni smeri od urinega kazalca (glej oznako na kolutu) se doseže želen razmik čeljusti, kar omogoča vložitev svedra ali vijačnega nastavka (slika E).
• Za montažo delovnega orodja je treba kolut hitrovpenjalne glave (2) obrniti v smeri urinega kazalca in močno priviti.

Odstranitev delovnega orodja poteka v obratnem vrstnem redu od namestitve.

Ob pričvrstitvi svedra ali vijačnega nastavka v hitrovpenjalno glavo je treba paziti na ustrezno lego orodja. Pri uporabi kratkih vijačnih nastavkov ali bitov je treba dodatno uporabiti magnetno vpenjalo kot podaljšek.

ODSTRANITEV/MONTAŽA VRTALNEGA VPENJALA

• Potegnite kolut blokade (15) naprej in odstranite vrtalno vpenjalo (1) z vretena (slika F).
• Montaža vrtalnega vpenjala (1) poteka v obratnem vrstnem redu od odstranitve.
• Potegnite kolut blokade (15) in potisnite vrtalno vpenjalo (1) na vreteno, da se zaskoči blokada (morda je treba rahlo obrniti vrtalno vpenjalo, da zavzame ustrezen položaj).

MONTAŽA IN MENJAVA DELOVNIH NASTAVKOV V VPENJALU VRETENA

• Namestite ustrezni delovni nastavek neposredno v vpenjalo vretena (16) (slika G).
• Prepričajte se, da je nastavek položen do naslona in da je popolnoma pritrjen.
• Odstranitev delovnega orodja poteka tako, da vzamete delovni nastavek iz vpenjala vretena.

Med uporabo kratkih vijačnih nastavkov in bitov je treba uporabljati

GRAPHITE

dodatni adapter za vijačne nastavke. Pri privijanju vijakov se vedno priporoča izdelava pilotne odprtine. Pri montaži vrtalnega vpenjala ni treba odstraniti kratkega vijačnega nastavka, nameščenega na vretenu (slika H).

SMER VRTENJA V DESNO - LEVO

S pomočjo preklopnika smeri vrtenja (5) se izbere smer vrtenja vretena (slika I).

Vrtenje v desno – nastavite preklopnik (5) v skrajni levi položaj.

Vrtenje v levo – nastavite preklopnik (5) v skrajni desni položaj.

* Treba je upoštevati, da je v nekaterih primerih položaj preklopnika glede na vrtenje lahko drugačen, kot je opisano. Upoštevati je treba grafične oznake na preklopniku ali ohišju orodja.

Varen položaj je srednji položaj preklopnika smeri vrtenja (5), ki onemogoča naključen zagon električnega orodja.

Preklopnik menjave hitrosti (4) (slika J) omogoča povečanje območja vrtilne hitrosti.

Hitrost I: območje vrtilne hitrosti je manjše, velika sila vrtilnega momenta.

Hitrost II: območje vrtilne hitrosti je večje, manjša sila vrtilnega momenta.

Glede na opravljano delo nastavite preklopnik za menjavo hitrosti v ustrezen položaj. Če preklopnika ni mogoče premakniti, je treba rahlo obrniti vreteno.

Nikoli ni dovoljeno preklapljati preklopnika menjave hitrosti med uporabo vrtalnika-vijačnika. To bi lahko povzročilo poškodbo elektrilčnega orodja.

Dolgotrajno vrtanje pri nizki hitrosti vrtenja vretena lahko povzroči pregretje motorja. Vrtanje je treba občasno prekiniti ali omogočiti, da naprava deluje na maksimalnih obratih brez obremenitve približno 3 minute.

VPENJALO

Vrtalnik – vijačnik ima praktični ročaj (6), ki se uporablja za obešanje, npr. na monterskem pasu med delom na višini.

Pred vsakršnimi opravili v zvezi z namestitvijo, regulacijo, popravilom ali oskrbo je treba odstraniti baterijo iz naprave.

- Priporoča se čiščenje orodja neposredno po vsaki uporabi.

- Za čiščenje ni dovoljeno uporabljati vode ali drugih tekočin.

- Napravo je treba čistiti s pomočjo suhega kosa tkanine ali prepihati s komprimiranim zrakom z nizkim pritiskom.

- Ne uporabljajte čistilnih sredstev ali razredčil, saj ta lahko škodujejo delom iz umetnih mas.

- Redno je treba čistiti prezračevalne reže v ohišju motorja, da se prepreči pregrevanje orodja.

- Napravo je treba hraniti na suhem mestu in zunaj dosega otrok.

- Napravo je treba skladiščiti z odstranjeno baterijo.

Vse napake mora odpraviti pooblaščeni servis proizvajalca.

TEHNIČNI PARAMETRI

NAZIVNI PODATKI

Baterijski vrtalnik – vijačnik 58G022
Parameter Vrednost
Napetost baterije 18 V DC
Območje vrtlne hitrosti v jalovem teku	hitrost I 0-3	50 min -1
	hitrost II 0-1	250 min -1
Območje hitrovpenjalne glave 0,8 - 10 mm
Vpenjalo za orodja 6,35 mm (1⁄4")
Območje regulacije vrtlnega momenta 1 – 19 + vrtanje
Maks. vrtlni moment (mehko vijačenje) 28 Nm
Maks. vrtlni moment (trdo vijačenje) 44 Nm

Razred zaščite III
Teža 1,1 kg
Leto izdelave 2020
58G022 pomeni tako tip kot naziv naprave

Baterija sistema Graphite Energy+
Parameter Vrednost
Akumulator	58G001	58G004
Napetost baterije	18 V DC	18 V DC
Vrsta baterije	Li-Ion	Li-Ion
Kapaciteta baterije 2000 mAh	4000 mAh
Temperaturno območje okolice	4°C – 40°C	4°C – 40°C
Čas polnjenja s polnilnikom 58G002	1 h	2 h
Teža	0,400 kg	0,650 kg
Leto izdelave	2020	2020

Polnilnik sistema Graphite Energy+
Parameter Vrednost
Tip polnilnika	58G002
Napetost napajanja	230 V AC
Frekvenca napajanja	50 Hz
Napetost polnjenja	22 V DC
Maks. tok polnjenja	2300 mA
Temperaturno območje okolice	4°C – 40°C
Čas polnjenja baterije 58G001	1 h
Čas polnjenja baterije 58G004	2 h
Razred zaščite	II
Teža	0,300 kg
Leto izdelave	2020

PODATKI O HRUPU IN VIBRACIJAH

Stopnja zvočnega pritiska	Lp_A=84 dB(A) K=3 dB(A)
Stopnja zvočne moči	Lw_A=95 dB(A) K=3 dB(A)
Stopnja vibracij	a_h=1,552 m/s^2 K=1,5 m/s^2

Informacije o hrupu in vibracijah

Stopnja oddajanega hrupa naprave je opredeljena s: stopnjo oddajane zvočne moči Lp A in stopnjo zvočne moči Lw A (kjer K pomeni negotovost meritve). Vibracije, ki jih oddaja naprava, so opredeljene z vrednostjo stopnje vibracij a _h (kjer K pomeni negotovost meritve).

Vrednosti v teh navodilih: stopnja oddajanega zvočnega pritiska Lp A , stopnja zvočne moči Lw A ter stopnja vibracij a _h so izmerjene v skladu s standardom EN 60745-1: 2009+A11:2010. Stopnja vibracij ah se lahko uporabi za primerjavo naprav in predhodno oceno izpostavljenosti vibracijam.

Navedena stopnja vibracij je reprezentativna za osnovno uporabo naprave. Če se naprava uporablja za druge aplikacije ali z drugimi delovnimi orodji, se lahko stopnja vibracij spremeni. Na višje stopnje vibracij bo vplivalo nezadostno ali preveč redko vzdrževanje naprave. Zgoraj navedeni vzroki so lahko razlog za povečanje izpostavljenosti na vibracije med celotnim delovnim obdobjem.

Za natančno oceno izpostavljenosti na vibracije je treba upoštevati obdobja, ko je električno orodje izklopljeno oziroma je vključeno, vendar se ne uporablja. Po natančni oceni vseh dejavnikov je lahko skupna izpostavljenost na vibracije veliko nižja.

Da bi zaščitili uporabnika pred učinki vibracij, je treba uvesti dodatne varnostne ukrepe, kot so: redno vzdrževanje naprave in delovnih orodij, zagotovitev ustrezne temperature rok in pravilna organizacija dela.

VAROVANJE OKOLJA

Električno napajanih izdelkov ni dovoljeno mešati z gospodinjskimi odpadki, ampak jih morajo odstraniti ustrezne službe. Podatki o službah za odstranitev odpadkov so na voljo pri prodajalcu ali lokalnih oblasteh. Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi. Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje in zdravje ljudi.

Li-Ion

Akumulatorjev/baterij ni dovoljeno deponirati v gospodinske odpadke, Jih vreči v ogenj all vodo. Poškodovane all izrabljenė baterije je treba oddati v predelavo v skladu s trenutnimi predpisi v zvezi z recikliranjem baterij in akumulatorjev.

* Pridržana pravica do izvajanja sprememb.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa s sedeżem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju „Grupa Topex”), sporoča, da so vse avtorske pravice v zvezi z vsebino teh navodil (v nadaljevanju „Navodila”), med drugim v zvezi z besedili, shemami, risbami, kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. I. 2006 st. 90/631 s kasnejśimi spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene kot tudi njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovornosti.

ORIGINALIOS INSTRUKCIJOS VERTIMAS AKUMULIATORINIS GREŽTUVAS - SUKTUVAS 58G022

DÉMESIO: PRIEŠ NAUDODAMI [RANK], ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJA IR IŠSAUGOKITE JĄ TOLIMESNIAM NAUDOJIMUI.

PAGRINDINÉS DARBO SAUGOS TAISYKLÉS

PAGRINDINĖS SAUGAUS DARBO SU GRĖŽTUVU – SUKTUVU TAISYKLĖS
