Categoria	Trapano-avvitatore a batteria
Marca	Graphite
Modello	58G022
Tensione nominale	18 V CC
Velocità a vuoto (1a velocità)	0 – 350 min⁻¹
Velocità a vuoto (2a velocità)	0 – 1250 min⁻¹
Capacità del mandrino	0,8 – 10 mm
Portautensili esagonale	6,35 mm (1/4")
Coppia max (foratura dolce)	28 Nm
Coppia max (foratura dura)	44 Nm
Peso	1,1 kg
Tipo di batteria	Li-Ion (58G001 2Ah / 58G004 4Ah)
Tempo di carica (batteria 2Ah)	1 h
Tempo di carica (batteria 4Ah)	2 h
Livello di pressione sonora	84 dB(A)
Livello di potenza sonora	95 dB(A)
Accelerazione delle vibrazioni	1,552 m/s²
Freno mandrino	Sì, elettronico
Illuminazione LED	Sì
Regolazione coppia	19 posizioni + foratura
Cambio velocità	2 velocità meccaniche
Senso di rotazione	Reversibile
Anno di fabbricazione	2020
Classe di protezione	III
Manutenzione e pulizia	Panno asciutto; evitare acqua e solventi
Sicurezza raccomandata	Occhiali di protezione e cuffie antirumore
Riparabilità	Affidare al produttore o a un centro assistenza autorizzato

Domande frequenti - 58G022 Graphite

Come caricare la batteria del trapano Graphite 58G022 ?

Rimuovere la batteria dall'apparecchio. Collegare il caricabatterie a una presa di rete 230 V CA. Inserire la batteria nel caricabatterie fino all'arresto. Il LED rosso indica la carica in corso. Il LED verde si accende quando la carica è completata. Non superare le 8 ore di carica.

Come verificare il livello di carica della batteria ?

Premere il pulsante di stato della carica (13) situato sulla batteria. I tre LED (14) indicano: tutte lampeggianti = livello alto, 2 LED = scarica parziale, 1 LED = batteria esaurita.

Come regolare la velocità di rotazione ?

La velocità si regola progressivamente aumentando o diminuendo la pressione sull'interruttore (9). Per una regolazione predefinita, utilizzare il commutatore di cambio velocità (4): posizione I per coppia elevata, posizione II per velocità elevata.

Come regolare la coppia di serraggio ?

Ruotare l'anello di regolazione della coppia (3) sul valore desiderato (da 1 a 19). Iniziare sempre con una coppia bassa e aumentare gradualmente. Per la foratura, selezionare il simbolo della punta che disattiva la frizione.

Come cambiare il senso di rotazione ?

Utilizzare l'invertitore di senso di rotazione (5). Posizione sinistra = rotazione destra, posizione destra = rotazione sinistra. La posizione centrale blocca l'interruttore. Non cambiare mai il senso quando il mandrino è in rotazione.

Come cambiare la velocità (1a/2a) ?

Spostare il commutatore di cambio velocità (4) nella posizione desiderata. Se il commutatore non si muove, ruotare leggermente il mandrino. Non cambiare mai la velocità mentre l'utensile è in funzione.

Come installare e rimuovere una punta o un inserto ?

Posizionare l'invertitore di senso di rotazione (5) in posizione centrale. Ruotare l'anello del mandrino (2) in senso antiorario per aprire le griffe. Inserire l'utensile, quindi serrare ruotando in senso orario. Per un inserto esagonale corto, inserirlo direttamente nel mandrino (16).

Come eseguire la manutenzione del trapano ?

Rimuovere la batteria prima di qualsiasi manutenzione. Pulire l'apparecchio con un panno asciutto o aria compressa a bassa pressione. Non utilizzare mai acqua, detergenti o solventi. Pulire regolarmente le fessure di ventilazione. Conservare in un luogo asciutto, fuori dalla portata dei bambini.

Cosa fare in caso di contatto con il liquido della batteria ?

Asciugare il liquido con un panno. In caso di contatto con la pelle, sciacquare abbondantemente con acqua pulita e neutralizzare con succo di limone o aceto. Se il liquido penetra negli occhi, sciacquare per almeno 10 minuti e consultare un medico.

Dove far riparare il trapano ?

Le riparazioni devono essere affidate al produttore o a un centro di riparazione autorizzato. È vietato riparare da soli l'apparecchio, il caricabatterie o la batteria. Per le parti usate, contattare un servizio di smaltimento dei rifiuti pericolosi.

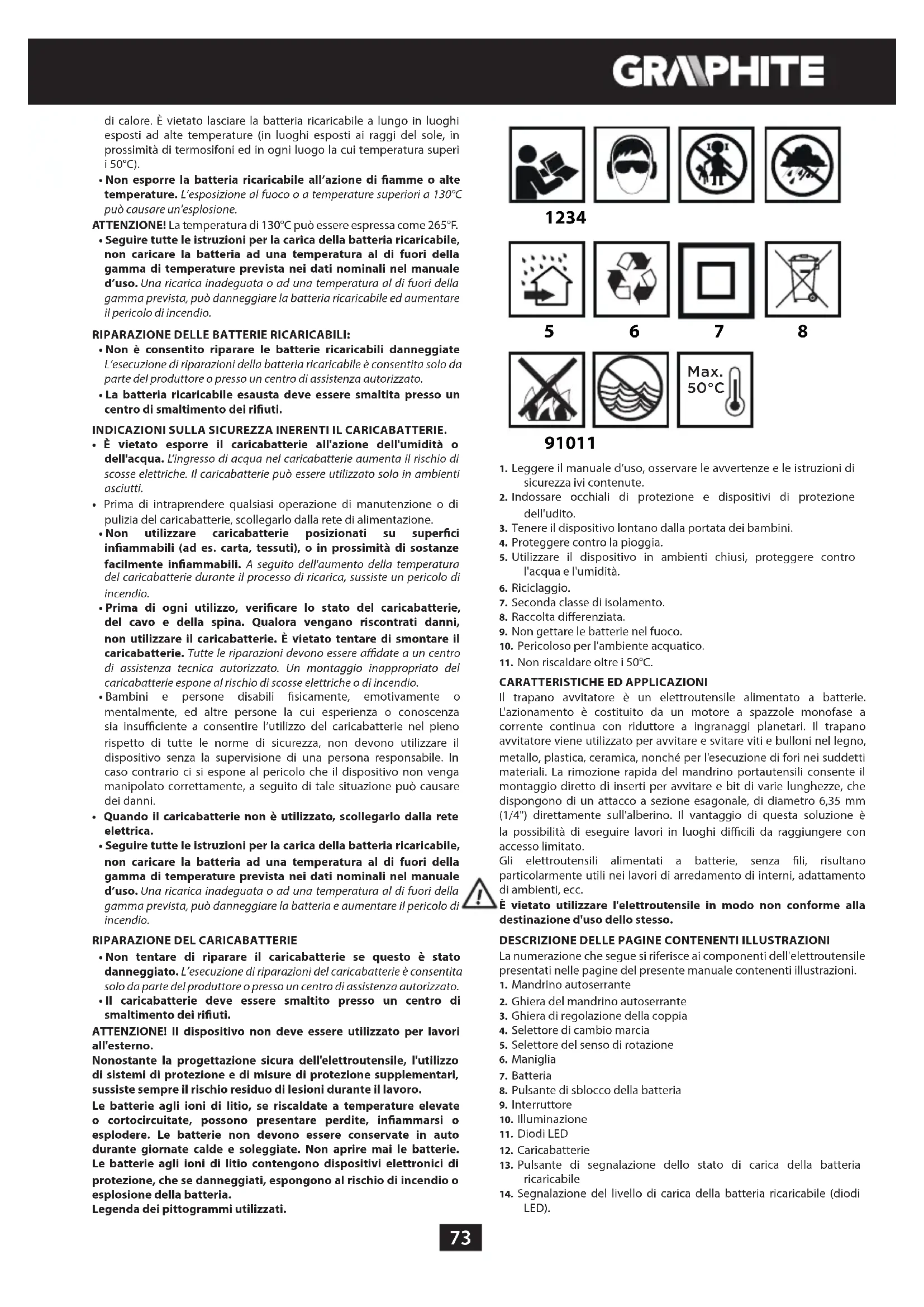

MANUALE UTENTE 58G022 Graphite

VZDRŽEVANJE IN HRAMBA

VZDRŽEVANJE IN HRAMBA

DISPOSIZIONI PARTICOLARI PER IL FUNZIONAMENTO IN PIENA SICUREZZA DEL TRAPANO AVVITATORE

• Durante l'utilizzo del trapano avvitatore, indossare protezioni acustiche ed occhiali protettivi. L'esposizione al rumore può provocare la perdita dell'udito. Limatura di metalli ed altre particelle volanti possono causare danni permanenti agli occhi.
• Durante l'esecuzione di lavori in cui l'utensile di lavoro potrebbe venire a contatto con cavi elettrici nascosti, l'elettroutensile deve essere tenuto solo tramite le superfici isolate dell'impugnatura. In caso di contatto con il cavo di alimentazione, la corrente può causare il trasferimento della tensione alle parti metalliche del dispositivo con il conseguente pericolo di scosse elettriche.

ULTERIORI INDICAZIONI PER L'USO IN PIENA SICUREZZA DEL TRAPANO AVVITATORE

• Utilizzare solo batterie e caricabatterie raccomandati dal produttore. Non utilizzare le batterie ricaricabili ed i caricabatterie per altri scopi.
• È vietato effettuare il cambiamento del senso di rotazione dell'alberino dell'elettroutensile durante il funzionamento dello stesso. In caso contrario il trapano avvitatore può venire danneggiato.
• Per la pulizia del trapano avvitatore utilizzare un panno morbido e asciutto. Non utilizzare mai detergenti o alcol.
• Non tentare di riparare il dispositivo se questo è stato danneggiato. L'esecuzione di riparazioni è consentita solo da parte del produttore o presso un centro di assistenza autorizzato.

CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE:

- Il processo di carica della batteria deve avvenire sotto il controllo dell'utente.

• Evitare di caricare la batteria a temperature inferiori a 0°C.
• Le batterie ricaricabili devono essere ricaricate esclusivamente con caricabatterie raccomandati dal produttore. L'utilizzo di caricabatterie destinati alla ricarica di altri tipi di batterie ricaricabili espone al rischio di incendio.
• Quando la batteria ricaricabile non viene utilizzata, conservarla lontano da oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altre piccole parti metalliche che potrebbero cortocircuitare i contatti della batteria ricaricabile. La cortocircuitazione dei contatti della batteria espone al pericolo di ustioni o incendi.
• In caso di danneggiamento e/o utilizzo improprio, dalla batteria ricaricabile può avere luogo la fuoriuscita di gas. Ventilare l'ambiente, in caso di disturbi consultare un medico. I gas possono causare lesioni dell'apparato respiratorio.

• In condizioni estreme possono verificarsi perdite di liquido dalla batteria ricaricabile. Il liquido fuoriuscito dalla batteria può causare irritazioni ed ustioni. In caso di perdite, procedere come descritto di seguito:

• rimuovere accuratamente il liquido con un pezzo di stoffa. Evitare il contatto del liquido con la pelle o gli occhi.

• in caso di contatto con la pelle, la parte del corpo interessata deve essere lavata immediatamente con acqua pulita abbondante, eventualmente neutralizzare il liquido con un acido delicato come ad es. del succo di limone o aceto.
• in caso di contatto con gli occhi, sciacquare immediatamente con acqua abbondante per almeno 10 minuti e consultare un medico.

- Non utilizzare batterie ricaricabili danneggiate o modificate. Il funzionamento di batterie ricaricabili danneggiate o modificate è imprevedibile, queste possono causare incendi, esplosioni o pericolo di lesioni.

• È vietato esporre la batteria ricaricabile all'azione dell'umidità o dell'acqua.
• La batteria ricaricabile deve essere sempre tenuta lontano da sorgenti

di calore. È vietato lasciare la batteria ricaricabile a lungo in luoghi esposti ad alte temperature (in luoghi esposti ai raggi del sole, in prossimità di termosifoni ed in ogni luogo la cui temperatura superi i 50°C).

- Non esporre la batteria ricaricabile all'azione di fiamme o alte temperature. L'esposizione al fuoco o a temperature superiori a 130°C può causare un'esplosione.

ATTENZIONE! La temperatura di 130°C può essere espressa come 265°F.

- Seguire tutte le istruzioni per la carica della batteria ricaricabile, non caricare la batteria ad una temperatura al di fuori della gamma di temperature prevista nei dati nominali nel manuale d'uso. Una ricarica inadeguata o ad una temperatura al di fuori della gamma prevista, può danneggiare la batteria ricaricabile ed aumentare il pericolo di incendio.

RIPARAZIONE DELLE BATTERIE RICARICABILI:

- Non è consentito riparare le batterie ricaricabili danneggiate L'esecuzione di riparazioni della batteria ricaricabile è consentita solo da parte del produttore o presso un centro di assistenza autorizzato.

- La batteria ricaricabile esausta deve essere smaltita presso un centro di smaltimento dei rifiuti.

INDICAZIONI SULLA SICUREZZA INERENTI IL CARICABATTERIE.

- È vietato esporre il caricabatterie all'azione dell'umidità o dell'acqua. L'ingresso di acqua nel caricabatterie aumenta il rischio di scosse elettriche. Il caricabatterie può essere utilizzato solo in ambienti asciutti.

- Prima di intraprendere qualsiasi operazione di manutenzione o di pulizia del caricabatterie, scollegarlo dalla rete di alimentazione.

- Non utilizzare caricabatterie posizionati su superfici infiammabili (ad es. carta, tessuti), o in prossimità di sostanze facilmente infiammabili. A seguito dell'aumento della temperatura del caricabatterie durante il processo di ricarica, sussiste un pericolo di incendio.

- Prima di ogni utilizzo, verificare lo stato del caricabatterie, del cavo e della spina. Qualora vengano riscontrati danni, non utilizzare il caricabatterie. È vietato tentare di smontare il caricabatterie. Tutte le riparazioni devono essere affidate a un centro di assistenza tecnica autorizzato. Un montaggio inappropriato del caricabatterie espone al rischio di scosse elettriche o di incendio.

- Bambini e persone disabili fisicamente, emotivamente o mentalmente, ed altre persone la cui esperienza o conoscenza sia insufficiente a consentire l'utilizzo del caricabatterie nel pieno rispetto di tutte le norme di sicurezza, non devono utilizzare il dispositivo senza la supervisione di una persona responsabile. In caso contrario ci si espone al pericolo che il dispositivo non venga manipolato correttamente, a seguito di tale situazione può causare dei danni.

- Quando il caricabatterie non è utilizzato, scollegarlo dalla rete elettrica.

- Seguire tutte le istruzioni per la carica della batteria ricaricabile, non caricare la batteria ad una temperatura al di fuori della gamma di temperature prevista nei dati nominali nel manuale d'uso. Una ricarica inadeguata o ad una temperatura al di fuori della gamma prevista, può danneggiare la batteria e aumentare il pericolo di incendio.

RIPARAZIONE DEL CARICABATTERIE

- Non tentare di riparare il caricabatterie se questo è stato danneggiato. L'esecuzione di riparazioni del caricabatterie è consentita solo da parte del produttore o presso un centro di assistenza autorizzato.

- Il caricabatterie deve essere smaltito presso un centro di smaltimento dei rifiuti.

ATTENZIONE! Il dispositivo non deve essere utilizzato per lavori all'esterno.

Nonostante la progettazione sicura dell'elettroutensile, l'utilizzo di sistemi di protezione e di misure di protezione supplementari, sussiste sempre il rischio residuo di lesioni durante il lavoro.

Le batterie agli ioni di litio, se riscaldate a temperature elevate o cortocircuitate, possono presentare perdite, infiammarsi o esplodere. Le batterie non devono essere conservate in auto durante giornate calde e soleggiate. Non aprire mai le batterie. Le batterie agli ioni di litio contengono dispositivi elettronici di protezione, che se danneggiati, espongono al rischio di incendio o esplosione della batteria.

Legenda dei pittogrammi utilizzati.

1234

[Non-Text]

[Non-Text]

8

5

6

7

8

91011

[Non-Text]

1. Leggere il manuale d'uso, osservare le avvertenze e le istruzioni di sicurezza ivi contenute.
2. Indossare occhiali di protezione e dispositivi di protezione dell'udito.
3. Tenere il dispositivo lontano dalla portata dei bambini.
4. Proteggere contro la pioggia.
5. Utilizzare il dispositivo in ambienti chiusi, proteggere contro l'acqua e l'umidità.
6. Riciclaggio.
7. Seconda classe di isolamento.
8. Raccolta differenziata.
9. Non gettare le batterie nel fuoco.
10. Pericoloso per l'ambiente acquatico.
11. Non riscaldare oltre i 50°C.

CARATTERISTICHE ED APPLICAZIONI

Il trapano avvitatore è un elettroutensile alimentato a batterie. L'azionamento è costituito da un motore a spazzole monofase a corrente continua con riduttore a ingranaggi planetari. Il trapano avvitatore viene utilizzato per avvitare e svitare viti e bulloni nel legno, metallo, plastica, ceramica, nonché per l'esecuzione di fori nei suddetti materiali. La rimozione rapida del mandrino portautensili consente il montaggio diretto di inserti per avvitare e bit di varie lunghezze, che dispongono di un attacco a sezione esagonale, di diametro 6,35 mm (1/4") direttamente sull'alberino. Il vantaggio di questa soluzione è la possibilità di eseguire lavori in luoghi difficili da raggiungere con accesso limitato.

Gli elettroutensili alimentati a batterie, senza fili, risultano particolarmente utili nei lavori di arredamento di interni, adattamento di ambienti, ecc.

È vietato utilizzare l'elettroutensile in modo non conforme alla destinazione d'uso dello stesso.

DESCRIZIONE DELLE PAGINE CONTENENTI ILLUSTRAZIONI

La numerazione che segue si riferisce ai componenti dell'elettroutensile presentati nelle pagine del presente manuale contenenti illustrazioni.

1. Mandrino autoserrante
2. Ghiera del mandrino autoserrante
3. Ghiera di regolazione della coppia
4. Selettore di cambio marcia
5. Selettore del senso di rotazione
6. Maniglia
7. Batteria
8. Pulsante di sblocco della batteria
9. Interruttore
10. Illuminazione
11. Diodi LED
12. Caricabatterie
13. Pulsante di segnalazione dello stato di carica della batteria ricaricabile

14. Segnalazione del livello di carica della batteria ricaricabile (diodi LED).

15. Ghiera di bloccaggio

16. Alberino

* Possono presentarsi differenze tra il disegno e il prodotto.

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

ATTENZIONE

AVVERTENZA

MONTAGGIO/REGOLAZIONE

INFORMAZIONE

EQUIPAGGIAMENTO ED ACCESSORIA

1. adattatore angolare - 1 pz. (applicabile a 58G022-AD)

2. adattatore per bordi - 1 pz. (per 58G022-AD)

RIMOZIONE / INSERIMENTO DELLA BATTERIA RICARICABILE

• Posizionare il selettore del senso di rotazione (5) in posizione centrale.
• Premere il pulsante di sblocco della batteria (8) e rimuovere la batteria (7) (fig. A).
• Inserire la batteria carica (7) nell'attacco dell'impugnatura, fino a far scattare il pulsante di sblocco della batteria (8).

RICARICA DELLA BATTERIA

La batteria ricaricabile del dispositivo viene fornita parzialmente carica. La ricarica della batteria deve avvenire ad una temperatura ambiente nell'intervallo 4°C - 40°C. Batterie ricaricabili nuove o batterie che non sono state utilizzate a lungo, raggiungono la piena capacità di carica dopo circa 3 - 5 cicli di carica e scarica.

• Rimuovere la batteria ricaricabile (7) dal dispositivo (fig. A).
  • Collegare il caricabatterie alla presa di rete (230 V AC).
• Inserire la batteria ricaricabile (7) nel caricabatterie (12) (fig. B). Controllare che la batteria sia correttamente inserita (infilata fino in fondo).

Dopo il collegamento del caricabatterie alla presa di corrente (230 V AC), il led verde (11) sul caricabatterie si accende per segnalare il collegamento della tensione.

Dopo aver inserito la batteria ricaricabile (7) nel caricabatterie (12), il led rosso (11) sul caricabatterie si accende per segnalare che è in corso la ricarica della batteria.

Allo stesso tempo i LED verdi (14) dello stato di carica della batteria ricaricabile lampeggiano in diverse configurazioni (vedi descrizione di seguito).

• Lampeggiamento di tutti i LED - indica l'esaurimento della batteria ricaricabile e la necessità della sua ricarica.
  • Lampeggiamento di 2 LED - indica una carica parziale.
• Lampeggiamento di 1 LED - indica un elevato livello di carica della batteria.

Dopo aver completato la ricarica della batteria, il LED (11) sul caricabatterie si illumina in verde e tutti i LED dello stato di carica della batteria (14) si accendono con luce costante. Dopo qualche istante (circa 15 s), i LED dello stato di carica della batteria (14) si spengono.

La batteria non deve essere caricata per oltre 8 ore. Il superamento di questo tempo di carica può portare al danneggiamento delle celle della batteria. Il caricabatterie non si spegne automaticamente dopo il completamento della carica della batteria. Il LED verde sul caricabatterie continuerà ad essere acceso. I LED dello stato di carica della batteria si spengono dopo qualche istante. Scollegare l'alimentazione prima di rimuovere la batteria dal caricabatterie. Evitare l'esecuzione in successione di brevi operazioni di ricarica della batteria. Non ricaricare le batterie dopo un breve utilizzo del dispositivo. Una diminuzione significativa nell'intervallo tra le operazioni di ricarica indica che la batteria è esaurita e deve essere sostituita.

Nel corso del processo di carica le batterie tendono a riscaldarsi. Non utilizzare la batteria subito dopo la ricarica - attendere che questa ritorni a temperatura ambiente. Ciò consentirà di evitare il danneggiamento della batteria.

INDICATORE DEL LIVELLO DI CARICA DELLA BATTERIA

La batteria è dotata di un indicatore del livello di carica (3 LED) (14). Per controllare il livello di carica della batteria, premere il pulsante dello

stato di carica della batteria (13) (fig. C). L'accensione di tutti i LED indica un alto livello di carica della batteria. L'accensione di 2 LED indica una carica parziale. L'accensione di 1 LED indica che la batteria è scarica e deve essere ricaricata.

FRENO DELL'ALBERINO

Il trapano avvitatore possiede un freno elettronico che arresta l'alberino immediatamente dopo il rilascio del pulsante dell'interruttore (9). Il freno assicura un avvitamento di precisione, impedendo la rotazione libera dell'alberino dopo lo spegnimento.

FUNZIONAMENTO / REGOLAZIONI

ACCENSIONE / SPEGNIMENTO

Accensione - premere il pulsante dell'interruttore (9).
Spegnimento - rilasciare il pulsante dell'interruttore (9).

La pressione del pulsante dell'interruttore (9) provoca l'accensione del LED (10) che illumina il luogo di lavoro.

La pressione del pulsante dell'interruttore (9) provoca l'accensione del LED (10) che illumina il luogo di lavoro.

REGOLAZIONE DELLA VELOCITÀ

La velocità di avvitatura o di foratura può essere regolata durante il funzionamento, premendo più a fondo o rilasciando il pulsante dell'interruttore (9). La regolazione della velocità permette una partenza morbida, che nel caso di fori in gesso o piastrelle previene lo scivolamento della punta, mentre nel caso delle operazioni di avvitatura e svitatura aiuta a lavorare in modo preciso.

La velocità di avvitatura o di foratura può essere regolata durante il funzionamento, premendo più a fondo o rilasciando il pulsante dell'interruttore (9). La regolazione della velocità permette una partenza morbida, che nel caso di fori in gesso o piastrelle previene lo scivolamento della punta, mentre nel caso delle operazioni di avvitatura e svitatura aiuta a lavorare in modo preciso.

LIMITATORE DI SOVRACCARICO

La regolazione della ghiera di regolazione della coppia (3) nella posizione scelta permette di impostare il punto di sgancio della frizione ad un determinato valore di coppia. Quando il valore di coppia stabilito viene raggiunto, la frizione viene scollegata automaticamente. Questo permette di prevenire un'avvitatura troppo profonda delle viti, o il danneggiamento del trapano avvitatore.

La regolazione della ghiera di regolazione della coppia (3) nella posizione scelta permette di impostare il punto di sgancio della frizione ad un determinato valore di coppia. Quando il valore di coppia stabilito viene raggiunto, la frizione viene scollegata automaticamente. Questo permette di prevenire un'avvitatura troppo profonda delle viti, o il danneggiamento del trapano avvitatore.

REGOLAZIONE DELLA COPPIA

- Con diversi tipi di viti e di materiali è necessario utilizzare diversi valori di coppia.

- Con diversi tipi di viti e di materiali è necessario utilizzare diversi valori di coppia.

- Il valore della coppia è proporzionale al numero corrispondente alla posizione impostata (fig. D).

- Posizionare la ghiera di regolazione della coppia (3) sul valore di coppia desiderato.

- Il valore della coppia è proporzionale al numero corrispondente alla posizione impostata (fig. D). - Posizionare la ghiera di regolazione della coppia (3) sul valore di coppia desiderato.

- Iniziare sempre il lavoro con un valore di coppia minore.

- Aumentare gradualmente la coppia, fino ad ottenere un risultato soddisfacente.

- Per svitare le viti, scegliere valori più elevati.

- Per forare, scegliere il valore indicato con il simbolo della punta. Con questa regolazione viene raggiunto il valore massimo della coppia.

- Una regolazione ottimale della coppia può essere raggiunta con il progredire dell'esperienza e dopo aver preso dimestichezza con il dispositivo.

- Aumentare gradualmente la coppia, fino ad ottenere un risultato soddisfacente. - Per svitare le viti, scegliere valori più elevati. - Per forare, scegliere il valore indicato con il simbolo della punta. Con questa regolazione viene raggiunto il valore massimo della coppia. - Una regolazione ottimale della coppia può essere raggiunta con il progredire dell'esperienza e dopo aver preso dimestichezza con il dispositivo.

Il posizionamento della ghiera di regolazione della coppia nella posizione di foratura provoca la disattivazione del limitatore di sovraccarico.

INSTALLAZIONE DELL'UTENSILE DI LAVORO NEL MANDRINO

- Posizionare il selettore del senso di rotazione (5) in posizione centrale.

- Ruotando la ghiera del mandrino autoserrante (2) in senso antiorario (vedi segni sulla ghiera) apriremo il mandrino, permettendo di inserire la punta o l'inserto per avvitare (fig. E).

- Per fissare l'utensile di lavoro, ruotare in senso orario la ghiera del mandrino autoserrante (2), quindi serrare a fondo.

- Posizionare il selettore del senso di rotazione (5) in posizione centrale. - Ruotando la ghiera del mandrino autoserrante (2) in senso antiorario (vedi segni sulla ghiera) apriremo il mandrino, permettendo di inserire la punta o l'inserto per avvitare (fig. E). - Per fissare l'utensile di lavoro, ruotare in senso orario la ghiera del mandrino autoserrante (2), quindi serrare a fondo.

Lo smontaggio dell'utensile di lavoro avviene in successione inversa al suo montaggio.

Nel fissare la punta o l'inserto nel mandrino autoserrante prestare attenzione al corretto posizionamento dell'utensile. Utilizzando degli inserti per avvitare corti, utilizzare il portainserti magnetico come prolunga.

SMONTAGGIO/MONTAGGIO DEL MANDRINO

• Tirare la ghiera di bloccaggio (15) in avanti e sfilare il mandrino (1) dall'alberino (fig. F).
• Il montaggio del mandrino (1) avviene in ordine inverso a quello di smontaggio.
• Tirare indietro la ghiera di bloccaggio (15) e far scorrere il mandrino (1) sull'alberino fino ad avvertire un clic udibile (potrebbe essere
• Tirare la ghiera di bloccaggio (15) in avanti e sfilare il mandrino (1) dall'alberino (fig. F).
• Il montaggio del mandrino (1) avviene in ordine inverso a quello di smontaggio.
• Tirare indietro la ghiera di bloccaggio (15) e far scorrere il mandrino (1) sull'alberino fino ad avvertire un clic udibile (potrebbe essere

necessario ruotare leggermente il mandrino, fino a quando questo assuma la posizione corretta).

Ogni tipo di difetto deve essere eliminato da un punto di assistenza tecnica autorizzato.

MONTAGGIO E SOSTITUZIONE DEGLI UTENSILI DI LAVORO NEL MANDRINO

- Inserire l'utensile di lavoro adatto direttamente nel mandrino dell'avvitatore (16) (fig. G).

• Assicurarsi che la punta sia inserita completamente e che sia fissata correttamente.
• Lo smontaggio dell'utensile di lavoro avviene rimuovendo l'inserto dal mandrino.

Durante l'utilizzo di inserti per avvitare e punte, utilizzare un adattatore aggiuntivo per inserti. Per avvitare viti si consiglia di eseguire sempre precedentemente un foro pilota. Un inserti per avvitare corto inserito nell'alberino non necessiterà di smontaggio in caso di montaggio del mandrino (fig. H).

SENSO DI ROTAZIONE DESTRA - SINISTRA

Mediante il selettore del senso di rotazione (5) è possibile selezionare il senso di rotazione dell'alberino (fig. 1).

Rotazione verso destra - posizionare il selettore (5) a sinistra.

Rotazione verso sinistra - posizionare il selettore (5) a destra.

* In alcuni casi la posizione del selettore rispetto al senso di rotazione può essere diversa da quanto descritto. Fare riferimento ai simboli grafici presenti sul selettore o sul corpo dell'elettroutensile.

La posizione di sicurezza corrisponde alla posizione centrale del selettore del senso di rotazione (5), questa previene l'avviamento accidentale dell'elettroutensile.

• In questa posizione non è possibile avviare il trapano avvitatore.
• La sostituzione delle punte e degli inserti per avvitare viene eseguita in questa posizione.
• Prima di avviare l'elettroutensile, controllare che il selettore del senso di rotazione (5) sia nella posizione corretta.

È vietato effettuare cambi del senso di rotazione mentre l'alberino del trapano avvitatore è in rotazione.

CAMBIO MARCIA

Il selettore per il cambiamento di marcia (4) (fig. J) consente di aumentare la gamma di velocità dell'elettroutensile.

I marcia: gamma di velocità minore, maggiore valore di coppia.

Il marcia: gamma di velocità maggiore, minore valore di coppia.

A seconda del lavoro da eseguire, regolare il selettore di cambio marcia nella posizione opportuna. Se non è possibile a spostare il selettore, ruotare leggermente l'alberino.

È vietato spostare il selettore di cambio marcia mentre il trapano avvitatore è in funzione. Questo può provocare il danneggiamento dell'elettroutensile.

Un'operazione di foratura di lunga durata a bassa velocità espone al rischio di surriscaldamento del motore. Durante l'utilizzo si consiglia di effettuare pause periodiche o permettere che il dispositivo funzioni a velocità massima senza carico per circa 3 minuti.

AGGANCIO

Il trapano avvitatore dispone di una pratico aggancio (6), utilizzato per appendere il dispositivo ad esempio sulla cintura porta-attrezzi durante i lavori in quota.

UTILIZZO E MANUTENZIONE

Prima di intraprendere qualsiasi attività legata all'installazione, alla regolazione, alla riparazione o alla manutenzione è necessario rimuovere la batteria dal dispositivo.

MANUTENZIONE E STOCCAGGIO

• Si consiglia di pulire il dispositivo immediatamente dopo ogni utilizzo.
  • Per la pulizia è vietato utilizzare acqua o altri liquidi.
• L'elettroutensile deve essere pulito con un panno asciutto o mediante un getto di aria compressa a bassa pressione.

- Non utilizzare solventi o detergenti, in quanto potrebbero danneggiare gli elementi in plastica.

• Pulire regolarmente le feritoie di ventilazione del corpo motore, per evitare il surriscaldamento dell'elettroutensile.
• Il dispositivo deve essere conservato in un luogo asciutto, fuori dalla portata dei bambini.
• Il dispositivo deve essere conservato con la batteria rimossa dallo stesso.

DATI NOMINALI

Trapano avvitatore senza fili 58G022
Parametro Valore
Tensione della batteria ricaricabile 18 V DC
Velocità a vuoto l marcia 0-350 min		-1
Gamma di regolazione del mandrino autoserrante		0,8 - 10 mm
Mandrino 6,35 mm (1⁄4")
Gamma di regolazione della coppia		1 - 19 + foratura
Coppia max (avvitamento morbido) 28 Nm
Coppia max (avvitamento duro) 44 Nm
Classe di isolamento III
Peso 1,1 kg
Anno di produzione 2020
58G022 indica sia il tipo e che la denominazione del dispositivo

Batteria ricaricabile per il sistema Graphite Energy+
Parametro	Valore
Accumulatore	58G001	58G004
Tensione della batteria ricaricabile	18 V DC	18 V DC
Tipo di batteria ricaricabile	Li-Ion	Li-Ion
Capacità della batteria ricaricabile	2000 mAh	4000 mAh
Gamma di temperature di esercizio	4°C - 40°C	4°C - 40°C
Tempo di ricarica con il caricabatterie 58G002	1 h	2 h
Peso	0,400 kg	0,650 kg
Anno di produzione	2020 2020

Caricabatterie per il sistema Graphite Energy+
Parametro	Valore
Tipo di caricabatterie	58G002
Tensione di alimentazione	230 V AC
Frequenza di alimentazione	50 Hz
Tensione di carica	22 V DC
Corrente massima di carica	2300 mA
Gamma di temperature di esercizio	4°C - 40°C
Tempo di carica della batteria ricaricabile 58G001	1 h
Tempo di carica della batteria ricaricabile 58G004	2 h
Classe di isolamento	II
Peso	0,300 kg
Anno di produzione	2020

DATI RIGUARDANTI RUMORE E VIBRAZIONI

Livello di pressione acustica	Lp_A = 84 dB(A) K = 3 dB(A)
Livello di potenza acustica	Lw_A = 95 dB(A) K = 3 dB(A)
Accelerazione ponderata in frequenza delle vibrazioni	a_h = 1,552 m/s^2 K = 1,5 m/s

Informazioni su rumore e vibrazioni.

Il livello del rumore emesso dal dispositivo è stato descritto mediante: il livello di pressione acustica emesso Lp_A ed il livello di potenza acustica Lw_A (dove K indica l'incertezza di misura). Le vibrazioni emesse dal dispositivo sono state descritte mediante il valore dell'accelerazione ponderata in frequenza delle vibrazioni a_h (dove K indica l'incertezza di misura).

I dati riportati in questo manuale: livello di pressione sonora emessa Lp_A , livello di potenza sonora Lw_A e valore dell'accelerazione ponderata in frequenzadellevibrazioni, sonostatimisuraticconformemente allanorma EN 60745-1: 2009+A11:2010. Il livello delle vibrazioni a, riportato può essere utilizzato per confrontare i dispositivi e per la valutazione preliminare dell'esposizione alle vibrazioni.

Il livello di vibrazioni specificato è rappresentativo solo per gli impieghi

base del dispositivo. Se il dispositivo viene utilizzato per altre applicazioni o con altri utensili di lavoro, il livello delle vibrazioni può essere soggetto a cambiamenti. Un livello di vibrazioni più alto può essere dovuto ad una manutenzione del dispositivo insufficiente o effettuata troppo raramente. Le cause sopra descritte possono aumentare l'esposizione alle vibrazioni durante l'intero periodo di utilizzo.

Per stimare con precisione l'esposizione alle vibrazioni, tenere in considerazione i periodi in cui il dispositivo è spento o in cui questo è acceso ma non viene utilizzato. Dopo un'attenta valutazione di tutti i fattori l'esposizione totale alle vibrazioni può risultare essere molto inferiore.

Per proteggere l'utente contro gli effetti delle vibrazioni, è necessario introdurre ulteriori misure di sicurezza, come ad es.: manutenzione ciclica del dispositivo e degli utensili di lavoro, mantenimento di una temperatura adeguata delle mani e un'organizzazione appropriata del lavoro.

PROTEZIONE DELL'AMBIENTE

Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici, ma consegnate a centri autorizzati per il loro smaltimento. Informazioni su come smaltire il prodotto possono essere reperite presso il rivenditore dell'utensile o le autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti. Le apparecchiature non riciclate costituiscono un rischio potenziale per l'ambiente e per la salute umana.

Gli accumulatori / batterie non devono essere smaltiti con i rifiuti domestici, non devono essere gettati nel fuoco o nell'acqua. Batterie danneggiate o esauste devono essere sottoposte ad un corretto riciclaggio ai sensi dell'attuale direttiva sullo smaltimento di pile e batterie.

Li-Ion

* Ci si riserva il diritto di effettuare modifiche.

La „Grupa Topex Spółka z ograniczonza odpowiedzialności” Spółka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (detta di seguito: „Grupa Topex“) informa che tutti i diritti d'autore sul contenuto del presente manuale (detto di seguito: „Manuale”), che riguardano, tra l'altro, il testo, le fotografie, gli schemi e i disegni contenuti e anche la sua composizione, appartengono esclusivamente alla Grupa Topex sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d'autore e diritti connessi (Gazz. Uff. polacca del 2006 n. 90 posizione 631 con successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell'Intero Manuale che di singoli suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale.

Dichiarazione di conformità CE/

PL EN HU SK CS BG RO DE IT

Producent/Manufacturer//Gyártó//Výrobca//Výrobce//Производуем//Producátor//Hersteller//Produttore/		Grupa Topex Sp. z o.o. Sp.k.ul. Pograniczna 2/4, 02-285 Warszawa
Wyrób/Product//Termék//Produkt//Produkt//Продукт//Produs//Produkt//Prodotto/		Wiertarko-wkrętarka akumulatorowa/Cordless drill//Akkumulátoros fúró-csavarbehajtó//Akumulátorové vrtačky//Akumulátorová vrtačka -šroubovók//Akyumlatororna бормашина / драйвер//Burghiu / șofer fără fir//Akku-Bohrschrauber//Trapano avvitatore a batteria/
Model/Model//Modell//Model//Model//Mođen//Model//Modell//Modello/		58G022
Nazwa handlowa/Commercial name//Kereskedelmi név//Obchodný názov//Obchodního názvu//Търговско наименование//Nume comercial//Handelsname//Nome depositato/		GRAPHITE
Numer seryjny/Serial number//Sorszám//Poradové číslo//Výrobního čísla//Серuen номер//Număr de serie//Ordnungsnummer//Numero di serie/		00001 ÷ 99999
Opisany wyżej wyrób jest zgodny z następującymi dokumentami:/The above listed product is in conformity with the following UE Directives://A fent jelzett termék megfelel az alábbi irányelveknek://Vyššie popísany výrobok je v zhode s nasledujúcimi dokumentmi//Výše popsany výrobek splňuje následující dokumenty://Onpucaniymt no-горе продукт отговаря на следните документи://Produsul descris mai sus respectă următoarele documente://Das oben beschriebene Produkt entspricht den folgenden Dokumenten://Il prodotto sopra descritto è confeseguenti documenti:/
Dyrektywa Maszynowa 2006/42/WE/Machinery Directive 2006/42/EC//2006/42/EK Gépek//Smernica Európskeho Parlamentu a Rady 2006/42/ES//Směrnice Evropského Parlamentu a Rady 2006/42/ES//Директміва за машините 2006/42/EO//Directiva 2006/42 / CE privind utilajele /Maschinenrichtlinie 2006/42 / EG//Direttiva macchine 2006/42 / CE/	Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE/EMC Directive 2014/30/EU//2014/30/EU Elektromágneses összeférhetőség//EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÜ//EMC Směrnice Evropského Parlamentu a Rady 2014/30/EU//Директміва за електромагнитната съвместимосм 2014/30/EC//Directiva 2014/30 / UE privind compatibilitatea electromagnetică//Richtlinie über elektromagnetische Verträglichkeit 2014/30 / EU//Direttiva sulla compatibilită elettromagnetica 2014/30 / UE/

Qualitätsbeauftragter von GRUPA TOPEX//Rappresentante della qualità

di GRUPA TOPEX/

Warszawa, 2020-06-18
