58G022 - дрель Graphite - Бесплатное руководство пользователя

Категория	Аккумуляторная дрель-шуруповерт
Бренд	Graphite
Модель	58G022
Номинальное напряжение	18 В пост. тока
Холостой ход (1-я скорость)	0 – 350 об/мин
Холостой ход (2-я скорость)	0 – 1250 об/мин
Диаметр зажима	0,8 – 10 мм
Шестигранный держатель	6,35 мм (1/4")
Максимальный крутящий момент (мягкое сверление)	28 Нм
Максимальный крутящий момент (твердое сверление)	44 Нм
Вес	1,1 кг
Тип аккумулятора	Li-Ion (58G001 2 А·ч / 58G004 4 А·ч)
Время зарядки (аккумулятор 2 А·ч)	1 ч
Время зарядки (аккумулятор 4 А·ч)	2 ч
Уровень звукового давления	84 дБ(А)
Уровень звуковой мощности	95 дБ(А)
Виброускорение	1,552 м/с²
Тормоз шпинделя	Да, электронный
Светодиодная подсветка	Да
Регулировка крутящего момента	19 положений + сверление
Переключение скоростей	2 механические скорости
Направление вращения	Реверсивное
Год производства	2020
Класс защиты	III
Обслуживание и очистка	Сухая ткань; избегать попадания воды и растворителей
Рекомендуемые средства защиты	Защитные очки и противошумные наушники
Ремонтопригодность	Обращаться к производителю или в авторизованный сервисный центр

Часто задаваемые вопросы - 58G022 Graphite

Как зарядить аккумулятор дрели Graphite 58G022?

Извлеките аккумулятор из устройства. Подключите зарядное устройство к розетке 230 В переменного тока. Вставьте аккумулятор в зарядное устройство до упора. Красный светодиод указывает на процесс зарядки. Зеленый светодиод загорается по окончании зарядки. Не превышайте 8 часов зарядки.

Как проверить уровень заряда аккумулятора?

Нажмите кнопку индикации заряда (13) на аккумуляторе. Три светодиода (14) показывают: мигание всех — высокий уровень, 2 диода — частичный разряд, 1 диод — аккумулятор разряжен.

Как отрегулировать скорость вращения?

Скорость регулируется плавно увеличением или уменьшением нажатия на выключатель (9). Для предустановки используйте переключатель скоростей (4): положение I — высокий крутящий момент, положение II — высокая скорость.

Как отрегулировать крутящий момент затяжки?

Поверните кольцо регулировки крутящего момента (3) на нужное значение (от 1 до 19). Всегда начинайте с низкого момента и постепенно увеличивайте. Для сверления выберите символ сверла, который отключает муфту.

Как изменить направление вращения?

Используйте переключатель направления вращения (5). Левое положение — вращение вправо, правое — влево. Среднее положение блокирует выключатель. Никогда не меняйте направление при вращающемся шпинделе.

Как переключить скорость (1-я/2-я)?

Переместите переключатель скоростей (4) в нужное положение. Если переключатель не двигается, слегка поверните шпиндель. Никогда не переключайте скорость во время работы инструмента.

Как установить и извлечь сверло или биту?

Установите переключатель направления вращения (5) в среднее положение. Поверните кольцо патрона (2) против часовой стрелки, чтобы открыть кулачки. Вставьте оснастку, затем затяните, вращая по часовой стрелке. Для короткой шестигранной биты вставьте её прямо в шпиндель (16).

Как ухаживать за дрелью?

Перед обслуживанием извлеките аккумулятор. Очищайте прибор сухой тканью или сжатым воздухом низкого давления. Никогда не используйте воду, моющие средства или растворители. Регулярно очищайте вентиляционные щели. Храните в сухом месте, недоступном для детей.

Что делать при контакте с жидкостью из аккумулятора?

Вытрите жидкость тканью. При попадании на кожу промойте большим количеством воды и нейтрализуйте лимонным соком или уксусом. Если жидкость попала в глаза, промывайте не менее 10 минут и обратитесь к врачу.

Где отремонтировать дрель?

Ремонт должен выполняться производителем или авторизованным сервисным центром. Самостоятельный ремонт инструмента, зарядного устройства или аккумулятора запрещен. Для утилизации изношенных деталей обращайтесь в службу утилизации опасных отходов.

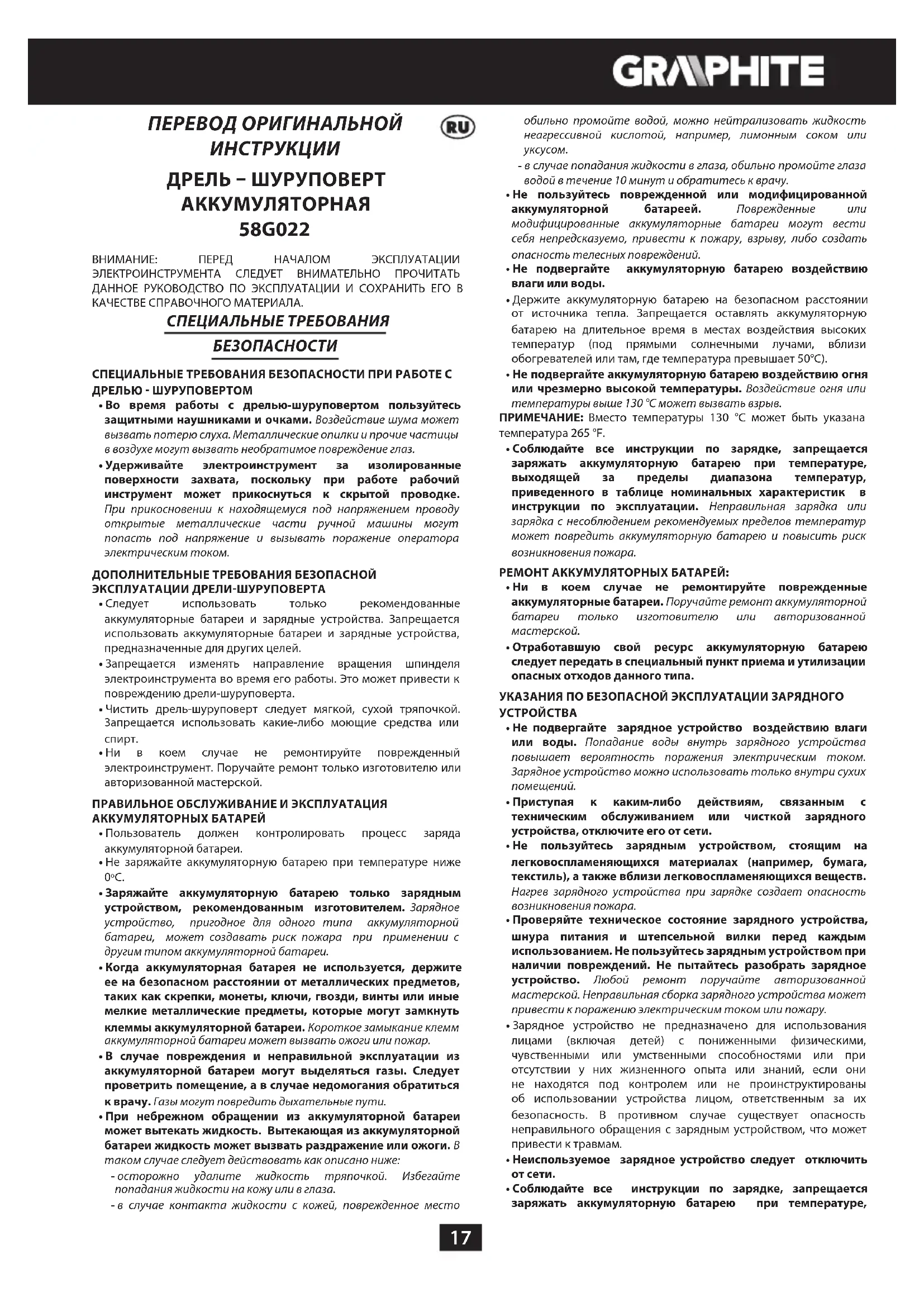

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 58G022 Graphite

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

ДРЕЛЬ – ШУРУПОВЕРТ АККУМУЛЯТОРНАЯ 58G022

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ЭЛЕКТРОИНСТРУМЕНТА СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЬ ЕГО В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА.

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ

БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ДРЕЛЬЮ - ШУРУПОВЕРТОМ

• Во время работы с дрелью-шуруповертом пользуйтесь защитными наушниками и очками. Воздействие шума может вызвать потерю слуха. Металлические опилки и прочие частицы в воздухе могут вызвать необратимое повреждение глаз.

- Удерживайте электроинструмент за изолированные поверхности захвата, поскольку при работе рабочий инструмент может прикоснуться к скрытой проводке. При прикосновении к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызывать поражение оператора электрическим током.

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ДРЕЛИ-ШУРУПОВЕРТА

- Следует использовать только рекомендованные аккумуляторные батареи и зарядные устройства. Запрещается использовать аккумуляторные батареи и зарядные устройства, предназначенные для других целей.

- Запрещается изменять направление вращения шпинделя электроинструмента во время его работы. Это может привести к повреждению дрели-шуруповерта.

- Чистить дрель-шуруповерт следует мягкой, сухой тряпочкой. Запрещается использовать какие-либо моющие средства или спирт.

- Ни в коем случае не ремонтируйте поврежденный электроинструмент. Поручайте ремонт только изготовителю или авторизованной мастерской.

ПРАВИЛЬНОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ

- Пользователь должен контролировать процесс заряда аккумуляторной батареи.

- Не заряжайте аккумуляторную батарею при температуре ниже 0°C.

- Заряжайте аккумуляторную батарею только зарядным устройством, рекомендованным изготовителем. Зарядное устройство, пригодное для одного типа аккумуляторной батареи, может создавать риск пожара при применении с другим типом аккумуляторной батареи.

- Когда аккумуляторная батарея не используется, держите ее на безопасном расстоянии от металлических предметов, таких как скрепки, монеты, ключи, гвозди, винты или иные мелкие металлические предметы, которые могут замкнуть клеммы аккумуляторной батареи. Короткое замыкание клемм аккумуляторной батареи может вызвать ожоги или пожар.

• В случае повреждения и неправильной эксплуатации из аккумуляторной батареи могут выделяться газы. Следует проветрить помещение, а в случае недомогания обратиться к врачу. Газы могут повредить дыхательные пути.

- При небрежном обращении из аккумуляторной батареи может вытекать жидкость. Вытекающая из аккумуляторной батареи жидкость может вызвать раздражение или ожоги. В таком случае следует действовать как описано ниже:

- осторожно удалите жидкость тряпочкой. Избегайте попадания жидкости на кожу или в глаза.

- в случае контакта жидкости с кожей, поврежденное место

обильно промойте водой, можно нейтрализовать жидкость неагрессивной кислотой, например, лимонным соком или уксусом.

- в случае попадания жидкости в глаза, обильно промойте глаза водой в течение 10 минут и обратитесь к врачу.

- Не пользуйтесь поврежденной или модифицированной аккумуляторной батареей. Поврежденные или модифицированные аккумуляторные батареи могут вести себя непредсказуемо, привести к пожару, взрыву, либо создать опасность телесных повреждений.

- Не подвергайте аккумуляторную батарею воздействию влаги или воды.

- Держите аккумуляторную батарею на безопасном расстоянии от источника тепла. Запрещается оставлять аккумуляторную батарею на длительное время в местах воздействия высоких температур (под прямыми солнечными лучами, вблизи обогревателей или там, где температура превышает 50°C).

- Не подвергайте аккумуляторную батарею воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130 °C может вызвать взрыв.

ПРИМЕЧАНИЕ: Вместо температуры 130 °C может быть указана температура 265 °F.

- Соблюдайте все инструкции по зарядке, запрещается заряжать аккумуляторную батарею при температуре, выходящей за пределы диапазона температур, приведенного в таблице номинальных характеристик в инструкции по эксплуатации. Неправильная зарядка или зарядка с несоблюдением рекомендуемых пределов температур может повредить аккумуляторную батарею и повысить риск возникновения пожара.

РЕМОНТ АККУМУЛЯТОРНЫХ БАТАРЕЙ:

- Ни в коем случае не ремонтируйте поврежденные аккумуляторные батареи. Поручайте ремонт аккумуляторной батареи только изготовителю или авторизованной мастерской.

- Отработавшую свой ресурс аккумуляторную батарею следует передать в специальный пункт приема и утилизации опасных отходов данного типа.

УКАЗАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЗАРЯДНОГО УСТРОЙСТВА

- Не подвергайте зарядное устройство воздействию влаги или воды. Попадание воды внутрь зарядного устройства повышает вероятность поражения электрическим током. Зарядное устройство можно использовать только внутри сухих помещений.

- Приступая к каким-либо действиям, связанным с техническим обслуживанием или чисткой зарядного устройства, отключите его от сети.

- Не пользуйтесь зарядным устройством, стоящим на легковоспламеняющихся материалах (например, бумага, текстиль), а также вблизи легковоспламеняющихся веществ. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.

- Проверяйте техническое состояние зарядного устройства, шнура питания и штепсельной вилки перед каждым использованием. Не пользуйтесь зарядным устройством при наличии повреждений. Не пытайтесь разобрать зарядное устройство. Любой ремонт поручайте авторизованной мастерской. Неправильная сборка зарядного устройства может привести к поражению электрическим током или пожару.

- Зарядное устройство не предназначено для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании устройства лицом, ответственным за их безопасность. В противном случае существует опасность неправильного обращения с зарядным устройством, что может привести к травмам.

- Неиспользуемое зарядное устройство следует отключить от сети.

- Соблюдайте все инструкции по зарядке, запрещается заряжать аккумуляторную батарею при температуре,

выходящей за пределы диапазона температур, приведенного в таблице номинальных характеристик в инструкции по эксплуатации. Неправильная зарядка или зарядка с несоблюдением рекомендуемых пределов температур может повредить аккумуляторную батарею и повысить риск возникновения пожара.

РЕМОНТ ЗАРЯДНОГО УСТРОЙСТВА

- Ни в коем случае не ремонтируйте поврежденное зарядное устройство. Поручайте ремонт зарядного устройства только изготовителю или авторизованной мастерской.

- Отработавшее свой ресурс зарядное устройство передайте в специальный пункт приема и утилизации опасных отходов данного типа.

ВНИМАНИЕ! Инструмент служит для работы внутри помещений.

Несмотря на безопасную конструкцию, предпринятые защитные меры и использование средств защиты, всегда существует некоторый остаточный риск получения травмы во время работы.

Аккумуляторные батареи Li-Ion могут потечь, загореться или взорваться, если будут нагреты до высоких температур или произойдет короткое замыкание. Не храните аккумуляторные батареи в автомобиле в жаркие, солнечные дни. Не вскрывайте аккумуляторные батареи. Аккумуляторные батареи Li-Ion снабжены электронной защитой, повреждение которой может вызвать возгорание или взрыв батареи.

Расшифровка пиктограмм:

1234

5

6

7

8

91011

1. Прочитайте инструкцию по эксплуатации, соблюдайте указания и правила техники безопасности, приведенные в инструкции.

2. Носите защитные очки и средства защиты органов слуха.

3. Не разрешайте детям прикасаться к электроинструменту.

4. Берегите от дождя.

5. Эксплуатируйте внутри помещений, берегите от воды и влаги.

6. Вторичная переработка.

7. Класс защиты II.

8. Селективный сбор отходов.

9. Не бросайте аккумуляторные батареи в огонь.

10. Создает опасность для водной среды.

11. Не нагревайте выше 50°C.

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ

Дрель-шуруповерт – это электроинструмент с питанием от аккумуляторной батареи. В качестве привода использован коллекторный электродвигатель постоянного тока с планетарной передачей. Дрель-шуруповерт предназначена для ввинчивания и вывинчивания винтов и шурупов, а также сверления отверстий в металле, дереве, пластмассе и керамике. Быстрый безинструментальный монтаж сверлильного патрона позволяет вставлять односторонние сменные наконечники и вставки различной длины с шестигранным хвостовиком 6,35 мм (1/4") прямо в шпиндель. Такое решение дает возможность работать в

труднодоступных местах и в местах с ограниченным доступом. Беспроводной электроинструмент с питанием от аккумулятора, используется, прежде всего, при отделке интерьеров, адаптации помещений и т.п.

Запрещается применять электроинструмент не по назначению.

ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ

Перечисленная ниже нумерация касается элементов инструмента, представленных на страницах с графическими изображениями.

1. Быстрозажимной патрон
2. Кольцо быстрозажимного патрона
3. Кольцо регулировки величины крутящего момента
4. Переключатель скоростей
5. Переключатель направления вращения
6. Патрон
7. Аккумуляторная батарея
8. Кнопка крепления аккумуляторной батареи
9. Кнопка включения
10. Подсветка
11. Светодиоды
12. Зарядное устройство
13. Кнопка сигнализации степени заряда аккумуляторной батареи
14. Сигнализация степени заряда аккумуляторной батареи (светодиоды).
15. Кольцо блокиратора
16. Шпиндель

* Внешний вид приобретенного электроинструмента может незначительно отличаться от изображенного на рисунке

РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

СБОРКА/НАСТРОЙКА

ИНФОРМАЦИЯ

ИНФОРМАЦИЯ

1. угловой адаптер - 1 шт. (относится к 58G022-AD)
2. краевой адаптер - 1 шт. (для 58G022-AD)

ПОДГОТОВКА К РАБОТЕ

ВЫЕМКА / КРЕПЛЕНИЕ АККУМУЛЯТОРА

• Поставьте переключатель направления вращения (5) в центральное положение.
• Нажмите кнопку крепления аккумуляторной батареи (8) и вытащите аккумуляторную батарею (7) (рис. А).
• Вставьте заряженную аккумуляторную батарею (7) в рукоятку до щелчка – чтобы сработала кнопка крепления аккумуляторной батареи (8).

Ручная электрическая машина поставляется в торговую сеть с частично заряженным аккумулятором. Аккумуляторную батарею заряжайте при температуре окружающей среды от 4°C до 40°C. Новая аккумуляторная батарея, либо аккумуляторная батарея, которая не использовалась в течение длительного времени, достигнет своей номинальной емкости после 3-5 циклов заряда и разряда.

• Выньте аккумуляторную батарею (7) из электроинструмента (рис. А).
• Подключите зарядное устройство к электрической сети (230 В АС).
• Вставьте аккумуляторную батарею (7) в зарядное устройство (12) (рис. В). Проверьте правильное положение аккумуляторной батареи (она должна быть вставлена до конца).

После включения зарядного устройства в розетку (230 В АС) загорится зеленый светодиод (11) зарядного устройства, который сигнализирует о наличии напряжения.

После того, как аккумуляторная батарея будет вставлена (7) в зарядное устройство (12), загорится красный светодиод (11) зарядного устройства, который сигнализирует о том, что идет

процесс зарядки аккумуляторной батареи.

Зеленые светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14), включаются одновременно -свечение пульсирующее, комбинация их свечения разная (см. описание ниже).

• Пульсируют все светодиоды - это означает, что заряд на исходе и аккумуляторная батарея требует зарядки.
  • Светятся 2 светодиода - это означает частичную разрядку.
• Пульсирующее свечение 1 светодиода - это свидетельствует о высоком уровне заряда аккумулятора.

После полной зарядки аккумуляторной батареи светодиод (11) зарядного устройства загорается зеленым цветом, а все светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14), светят непрерывно. Через некоторое время (порядка 15 с) светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14), гаснут.

Продолжительность процесса зарядки аккумуляторной батареи не должна превышать 8 часов. Превышение данного времени может вызвать повреждение аккумуляторов батареи. Зарядное устройство не выключается автоматически после полной зарядки аккумуляторной батареи. Красный светодиод зарядного устройства будет продолжать светить. Светодиоды, сигнализирующие о степени заряда, погаснут через некоторое время. Отключите питание перед выемкой аккумуляторной батареи из зарядного устройства. Избегайте коротких и частых подзарядок. Не подзаряжайте аккумуляторную батарею после кратковременного использования электроинструмента. Существенное сокращение времени работы аккумуляторной батареи между его подзарядками свидетельствует об ее износе и необходимости замены.

Во время зарядки аккумуляторные батареи очень сильно нагреваются. Не начинайте работу сразу после завершения процесса зарядки – дайте аккумуляторной батарее остыть до комнатной температуры. Это защитит аккумуляторную батарею от повреждения.

СИГНАЛИЗАЦИЯ СТЕПЕНИ ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Аккумуляторная батарея оснащена сигнализацией степени заряда (3 светодиода) (14). Чтобы проверить степень заряда аккумуляторной батареи, следует нажать кнопку степени заряда аккумуляторной батареи (13) (рис. С). Свечение всех светодиодов свидетельствует о высоком уровне заряда аккумуляторной батареи. Свечение 2 светодиодов означает частичную разрядку. Свечение только 1 светодиода означает, что заряд на исходе и аккумуляторная батарея требует зарядки.

ТОРМОЗ ШПИНДЕЛЯ

Дрель-шуруповерт оснащена электронным тормозом, который останавливает шпиндель сразу после отжатия кнопки включения (9). Тормоз обеспечивает точность ввинчивания и сверления, предотвращая свободное вращение шпинделя после выключения.

РАБОТА / НАСТРОЙКА

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

Включение - нажмите кнопку включения (9).

Выключение - отпустите кнопку включения (9).

При каждом нажатии кнопки включения (9) загорается светодиод (10) освещающий рабочее место.

РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ

Скорость ввинчивания или сверления можно регулировать, посредством увеличения или уменьшения нажима на кнопку включения (9). Благодаря регулировке частоты возможен плавный пуск, что при сверлении отверстий в гипсе и керамической плитке предотвращает скольжение сверла, а при ввинчивании и отвинчивании помогает сохранять контроль над инструментом.

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Установка кольца регулировки величины крутящего момента (3) в выбранном положении вызывает установку муфты на передачу определенной величины крутящего момента. После достижения установленной величины крутящего момента происходит автоматическое расцепление предохранительной муфты. Это предохраняет дрель-шуруповерт от повреждения, а шуруп - от ввинчивания на слишком большую глубину.

РЕГУЛИРОВКА ВЕЛИЧИНЫ КРУТЯЩЕГО МОМЕНТА

• Для разных винтов/шурупов и материалов используются разные величины крутящего момента.
• Чем больше число, соответствующее данному положению, тем больше крутящий момент. (рис. D).
• С помощью кольца регулировки величины крутящего момента (3) задайте нужную величину крутящего момента.
• Всегда начинайте работу с небольшого крутящего момента.
• Постепенно увеличивайте величину крутящего момента, пока не получите удовлетворяющий результат.
• При откручивании винтов/шурупов требуется крутящий момент большей величины.
• Для сверления следует выбрать отметку с изображением сверла. В данном положении величина крутящего момента самая большая.
• Способность подбора соответствующей величины крутящего момента развивается по мере практики.

Установка кольца регулировки величины крутящего момента в позиции сверления вызывает дезактивацию предохранительной муфты.

КРЕПЛЕНИЕ РАБОЧЕГО ИНСТРУМЕНТА В СВЕРЛИЛЬНОМ ПАТРОНЕ

• Поставьте переключатель направления вращения (5) в центральное положение.
• Поворачивая кольцо быстрозажимного патрона (2) против часовой стрелки (см. обозначение на кольце), получаем необходимое раскрытие кулачков патрона, позволяющее вставить сверло или сменный наконечник (рис. Е).
• Для закрепления рабочего инструмента в патроне следует повернуть кольцо быстрозажимного патрона (2) по часовой стрелке и крепко затянуть.

Демонтаж рабочего инструмента осуществляется в последовательности, обратной его монтажу.

Закрепляя сверло или сменный наконечник в патроне, обратите внимание на правильное положение рабочего инструмента. При работе с короткими сменными наконечниками в качестве удлинителя используйте магнитный держатель.

ДЕМОНТАЖ / МОНТАЖ СВЕРЛИЛЬНОГО ПАТРОНА

- Оттяните рычаг блокиратора (15) вперед и снимите сверлильный патрон (1) со шпинделя (рис. F).

• Монтаж сверлильного патрона (1) осуществляется в последовательности, обратной его демонтажу.
• Оттяните кольцо блокиратора (15) и наденьте сверлильный патрон (1) на шпиндель до щелчка блокиратора (возможно, потребуется слегка повернуть сверлильный патрон, чтобы он принял правильное положение).

МОНТАЖ И ЗАМЕНА РАБОЧИХ НАКОНЕЧНИКОВ В ПАТРОНЕ ШПИНДЕЛЯ

• Вставьте нужный рабочий наконечник прямо в патрон шпинделя (16) (рис. G).
- Убедитесь в том, что наконечник вставлен до упора и надежно закреплен.
- Демонтаж рабочего инструмента заключается в выемке рабочего наконечника из патрона шпинделя.

При работе с короткими наконечниками пользуйтесь дополнительным переходником для сменных наконечников. При ввинчивании винтов/шурупов аккумуляторным шуруповертом сначала рекомендуется просверлить направляющее отверстие. Короткий сменный наконечник, вставленный в патрон шпинделя, не требуется вынимать при монтаже сверлильного патроне (рис. Н).

ЛЕВОЕ-ПРАВОЕ ВРАЩЕНИЕ

С помощью переключателя оборотов (5) можно выбрать направление вращения шпинделя (рис. I).

Вращение вправо - поставьте переключатель (5) в крайнее левое положение.

Вращение влево - поставьте переключатель (5) в крайнее правое положение.

* Внимание, в некоторых случаях в приобретенном электроинструменте положение переключателя может не соответствовать направлению вращения, указанному в инструкции. Обращайте внимание на графические символы на переключателе или корпусе инструмента.

Безопасным положением является центральное положение

переключателя направления вращения (5), предотвращающее случайное включение ручной электрической машины.

• В данном положении невозможно включить дрель-шуруповерт.
• В данном положении следует производить замену сверла или сменного наконечника.
- Перед включением ручной электрической машины проверьте правильное положение переключателя направления вращения (5).

Запрещается изменять направление вращения дрели- шуруповерта во время вращения шпинделя.

ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ

Переключатель скоростей (4) (рис. J) позволяет увеличить диапазон скорости вращения.

Скорость I: диапазон оборотов меньше, большой крутящий момент.

Скорость II: диапазон оборотов больше, меньше крутящий момент. Установите переключатель скоростей в требуемое положение, в зависимости от выполняемой работы. Если переключатель не переключается, слегка поверните шпиндель.

Запрещается менять положение переключателя скоростей во время работы дрели-шуруповерта. Это может вызвать повреждение ручной электрической машины.

Длительное сверление с низкой частотой вращения шпинделя чревато перегревом двигателя. Необходимо делать перерывы в работе или позволить электрической машине поработать без нагрузки с максимальной скоростью вращения в течение порядка 3 минут.

ФИКСАТОР

Дрель-шуруповерт оснащена удобным фиксатором (6), который предназначен, к примеру, для крепления дрели-шуруповерта на ремень при выполнении работ на высоте.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Приступая к каким-либо действиям, связанным со сборкой, регулировкой, ремонтом или обслуживанием, следует вынуть аккумуляторную батарею из ручной электрической машины.

ТЕХНИЧЕСКИЙ УХОД И ХРАНЕНИЕ

• Рекомендуется чистить ручную электрическую машину после каждого использования.
• Для чистки запрещается использовать воду и прочие жидкости.
• Чистите ручную электрическую машину с помощью сухой тряпочки или сжатым воздухом под небольшим давлением.
• Запрещается использовать для чистки чистящие средства и растворители, так как они могут повредить пластмассовые элементы ручной электрической машины.
• Систематически очищайте вентиляционные отверстия, чтобы не допустить перегрева ручной электрической машины.
• Всегда храните ручную электрическую машину в сухом и недоступном для детей месте.
• На время хранения следует вынуть аккумуляторную батарею из ручной электрической машины.

Все неполадки должны устраняться авторизованной сервисной мастерской производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Аккумуляторная дрель-шуруповерт 58G022
Параметр Величина
Напряжение аккумуляторной батареи 18 В DC
Диапазон частоты вращенияна холостом ходу	скорость I 0-3	50 мин ^-1
	скорость II 0-1	250 мин ^-1
Рабочий диапазон быстрозажимного патрона		0,8 - 10 мм
Патрон 6,35 мм ( 14 ")
Диапазон регулировки крутящего момента		1 – 19сверление
Макс. крутящий момент («мягкое»ввинчивание)		28 Нм
Макс. крутящий момент («твердое»ввинчивание)		44 Нм
Класс защиты III

Масса 1,1 кг
Год выпуска 2020
58G022 означает как тип, так и артикул машины

Аккумуляторная батарея системы Graphite Energy+
Параметр Величина
Аккумулятор 58G001 58G004
Напряжение аккумулятора	18 V DC 18	V DC
Тип аккумулятора Li-Ion Li-Ion
Емкость аккумулятора	2000 mAh	4000 mAh
Диапазон температурокружающей среды	4°C – 40°C	4°C – 40°C
Продолжительность зарядкизарядным устройством 58G002	1 h	2 h
Масса	0,400 kg	0,650 kg
Год выпуска	2020	2020

Зарядное устройство системы Graphite Enery+
Параметр Величина
Тип зарядного устройства	58G002
Напряжение питания	230 V AC
Частота тока питающей сети	50 Hz
Напряжение заряда	22 V DC
Макс. ток заряда	2300 mA
Диапазон температур окружающей среды	4°C – 40°C
Продолжительность зарядки аккумуляторной батареи 58G001	1 h
Продолжительность зарядки аккумуляторной батареи 58G004	2 h
Класс защиты	II
Масса	0,300 kg
Год выпуска	2020

ИНФОРМАЦИЯ ОБ УРОВНЕ ШУМА И ВИБРАЦИИ

Уровень звукового давления	Lp_A = 84 dB(A) K = 3 dB(A)
Уровень звуковой мощности	Lw_A = 95 dB(A) K = 3 dB(A)
Виброускорение	a_h = 1,552 m/s^2 K = 1,5 m/s^2

Информация об уровне шума и вибрации

Уровень шума, генерируемый электрической машиной, описан с помощью: уровня звукового давления Lp_A и уровень звуковой мощности Lw_A (где К означает значение неопределенности измерения). Уровень генерируемой электрической машиной вибрации описан с помощью виброускорения a_h (где К означает значение неопределенности измерения).

Указанные в данной инструкции: уровень генерируемого звукового давления Lp_A , уровень звуковой мощности Lw_A и виброускорение ah измерены в соответствии с требованиями стандарта EN 60745-1:2009+A11:2010. Указанный уровень вибрации a_h можно использовать для сравнения электрических машин, а также для предварительной оценки вибрационной экспозиции.

Заявленная вибрационная характеристика представительна для основных рабочих заданий электроинструмента. Вибрационная характеристика может измениться, если электроинструмент будет использоваться для других целей. На вибрационную характеристику может повлиять недостаточный или слишком редко осуществляемый технический уход. Приведенные выше причины могут вызвать увеличение длительности вибрационной экспозиции за период работы.

Для точной оценки вибрационной экспозиции следует учесть время, в течение которого электроинструмент находится в отключенном состоянии, либо во включенном, но не работает. После точной оценки всех факторов значение полной вибрации может быть значительно ниже.

Для защиты оператора от вредного воздействия вибрации необходимо применять дополнительные меры безопасности, а именно: обеспечивать технический уход за электроинструментом и рабочими принадлежностями, поддерживать температуру рук на приемлемом уровне, соблюдать режим труда.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с домашними отходами. Их следует передать в специальный пункт утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные власти. Электронное и электрическое оборудование, отработавшее свой срок эксплуатации, содержит опасные для окружающей среды вещества. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья людей.

Li-Ion

Аккумуляторы / батареи не следует выбрасывать вместе с домашними отходами, а также запрещается бросать в огонь или в воду. Поврежденные или отработанные аккумуляторы следует утилизировать в соответствии с действующей директивой, касающейся утилизации аккумуляторов и батарей.

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее „Grupa Topex“) сообщает, что все авторские права на содержание настоящей инструкции (далее „Инструкция“), в т.ч. текст, фотографии, схемы, рисунки и чертежи, а также компоновка, принадлежат исключительно компании Grupa Topex и защищены законом от 4 февраля 1994 года об авторском праве и смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед, изм). Копирование, воспроизведение, публикация, изменение элементов инструкции без письменного согласия компании Grupa Topex строго запрещено и может повлечь за собой гражданскую и уголовную ответственность. Информация о дате изготовления указана в серийном номере, который находится на изделии

ИНФОРМАЦИЯ О ДАТЕ ИЗГОТОВЛЕНИЯ

УКАЗАНА В СЕРИЙНОМ НОМЕРЕ, КОТОРЫЙ НАХОДИТСЯ НА ИЗДЕЛИИ

Порядок расшифровки информации следующий:

2XXXYYG*****

где

2XXX - год изготовления,

YY – месяц изготовления

G-код торговой марки (первая буква)

***** - порядковый номер изделия

ПРАВИЛА ЕКСПЛУАТАЦІЇ АКУМУЛЯТОРІВ ТА ДОГЛЯДУ ЗА НИМИ

РЕМОНТ ЗАРЯДНОГО АДАПТЕРА

ОПИС ГРАФІЧНИХ СИМВОЛІВ

УВАГА!

ЗАСТЕРЕЖЕННЯ

МОНТАЖ/НАЛАШТУВАННЯ

ІНФОРМАЦІЯ

ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ

ПРОТИПЕРЕВАНТАЖУВАЛЬНА МУФТА

МОНТАЖ-ДЕМОНТАЖ ДРИЛЬОВОГО ПАТРОНА

НОМИНАЛЬНІ ХАРАКТЕРИСТИКИ

АКУМУЛАТОРЕН ПРОБИВЕН ВИНТОВЕРТ 58G022

ВНИМАНИЕ: ПРЕДИ ДА ПРИСТЬПИТЕ КЪМ УПОТРЕБА НА ЕЛЕКТРОИНСТРУМЕНТА, СЛЕДВА ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ НАСТОЯЩАТА ИНСТРУКЦИЯ И ДА Я ЗАПАЗИТЕ С ЦЕЛ ПО-НАТАТЬШНО ИЗПОЛЗВАНЕ.

ПОДРОБНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

СПЕЦИАЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ПРОБИВНИЯ ВИНТОВЕРТ

ПРАВИЛНО ОБСЛУЖВАНЕ И ЕКСПЛОАТАЦИЯ НА АКУМУЛАТОРИТЕ

РЕМОНТ НА АКУМУЛАТОРИТЕ:

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

МОНТАЖ/НАСТРОЙКИ

ИНФОРМАЦИЯ

ЕКИПИРОВКА И АКСЕСОАРИ

ИЗВАЖДАНЕ / ПОСТАВЯНЕ НА АКУМУЛАТОРА

МОНТАЖ НА РАБОТНИЯ НАКРАЙНИК В ПАТРОННИКА

ДЕМОНТАЖ / МОНТАЖ НА ПАТРОННИКА

МОНТАЖ И ПОДМЯНА НА РАБОТНИТЕ НАКРАЙНИЦИ В ДЪРЖАЧА НА ШПИНДЕЛА

ОБСЛУЖВАНЕ И ПОДДРЪЖКА

ПОДДРЪЖКА И СЪХРАНЕНИЕ

ДАННИ ЗА ШУМА И ВИБРАЦИИТЕ
