58G022 - Bohrmaschine Graphite - Kostenlose Bedienungsanleitung

Kategorie	Akku-Bohrschrauber
Marke	Graphite
Modell	58G022
Nennspannung	18 V DC
Leerlaufdrehzahl (1. Gang)	0 – 350 min⁻¹
Leerlaufdrehzahl (2. Gang)	0 – 1250 min⁻¹
Spannbereich	0,8 – 10 mm
Sechskant-Werkzeugaufnahme	6,35 mm (1/4")
Max. Drehmoment (Weichmaterial)	28 Nm
Max. Drehmoment (Hartmaterial)	44 Nm
Gewicht	1,1 kg
Akkutyp	Li-Ion (58G001 2Ah / 58G004 4Ah)
Ladezeit (Akku 2Ah)	1 h
Ladezeit (Akku 4Ah)	2 h
Schalldruckpegel	84 dB(A)
Schallleistungspegel	95 dB(A)
Vibrationsbeschleunigung	1,552 m/s²
Spindelbremse	Ja, elektronisch
LED-Beleuchtung	Ja
Drehmomenteinstellung	19 Positionen + Bohren
Gangwechsel	2 mechanische Gänge
Drehrichtung	Rechts-/Linkslauf
Baujahr	2020
Schutzklasse	III
Wartung und Reinigung	Trockenes Tuch; Wasser und Lösungsmittel vermeiden
Empfohlene Sicherheit	Schutzbrille und Gehörschutz
Reparierbarkeit	Dem Hersteller oder autorisierten Service überlassen

Häufig gestellte Fragen - 58G022 Graphite

Wie lade ich den Akku des Graphite 58G022 Bohrschraubers?

Entfernen Sie den Akku vom Gerät. Schließen Sie das Ladegerät an eine 230 V AC Steckdose an. Setzen Sie den Akku bis zum Anschlag in das Ladegerät ein. Die rote LED zeigt den Ladevorgang an. Die grüne LED leuchtet, wenn der Ladevorgang abgeschlossen ist. Überschreiten Sie nicht 8 Stunden Ladezeit.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Ladestandanzeige-Taste (13) am Akku. Die drei LEDs (14) zeigen: alle blinken = hoher Ladezustand, 2 LEDs = teilentladen, 1 LED = Akku leer.

Wie stelle ich die Drehzahl ein?

Die Drehzahl wird stufenlos durch Drücken des Schalters (9) eingestellt. Für eine Vorwahl verwenden Sie den Gangwahlschalter (4): Stellung I für hohes Drehmoment, Stellung II für hohe Drehzahl.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (3) auf den gewünschten Wert (1 bis 19). Beginnen Sie immer mit niedrigem Drehmoment und erhöhen Sie schrittweise. Zum Bohren wählen Sie das Bohrersymbol, das die Kupplung deaktiviert.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsumschalter (5). Linke Stellung = Rechtslauf, rechte Stellung = Linkslauf. Die Mittelstellung verriegelt den Schalter. Ändern Sie die Drehrichtung nie, während die Spindel dreht.

Wie schalte ich den Gang (1./2.)?

Bewegen Sie den Gangwahlschalter (4) in die gewünschte Position. Wenn der Schalter nicht bewegt werden kann, drehen Sie die Spindel leicht. Schalten Sie nie während des Betriebs.

Wie setze ich einen Bohrer oder ein Bit ein und entferne ihn?

Stellen Sie den Drehrichtungsumschalter (5) in die Mittelstellung. Drehen Sie den Bohrfutterring (2) gegen den Uhrzeigersinn, um die Backen zu öffnen. Setzen Sie das Werkzeug ein und ziehen Sie es im Uhrzeigersinn fest. Für kurze Sechskantbits stecken Sie diese direkt in die Spindel (16).

Wie warte ich den Bohrschrauber?

Entfernen Sie den Akku vor der Wartung. Reinigen Sie das Gerät mit einem trockenen Tuch oder Druckluft bei niedrigem Druck. Verwenden Sie niemals Wasser, Reinigungsmittel oder Lösungsmittel. Reinigen Sie regelmäßig die Lüftungsschlitze. Lagern Sie es trocken und außerhalb der Reichweite von Kindern.

Was tun bei Kontakt mit Akkuflüssigkeit?

Wischen Sie die Flüssigkeit mit einem Tuch ab. Bei Hautkontakt spülen Sie gründlich mit klarem Wasser und neutralisieren Sie mit Zitronensaft oder Essig. Wenn die Flüssigkeit in die Augen gelangt, spülen Sie mindestens 10 Minuten und suchen Sie einen Arzt auf.

Wo kann ich den Bohrschrauber reparieren lassen?

Reparaturen müssen dem Hersteller oder einem autorisierten Reparaturservice überlassen werden. Es ist verboten, das Gerät, das Ladegerät oder den Akku selbst zu reparieren. Für gebrauchte Teile wenden Sie sich an eine Entsorgungsstelle für gefährliche Abfälle.

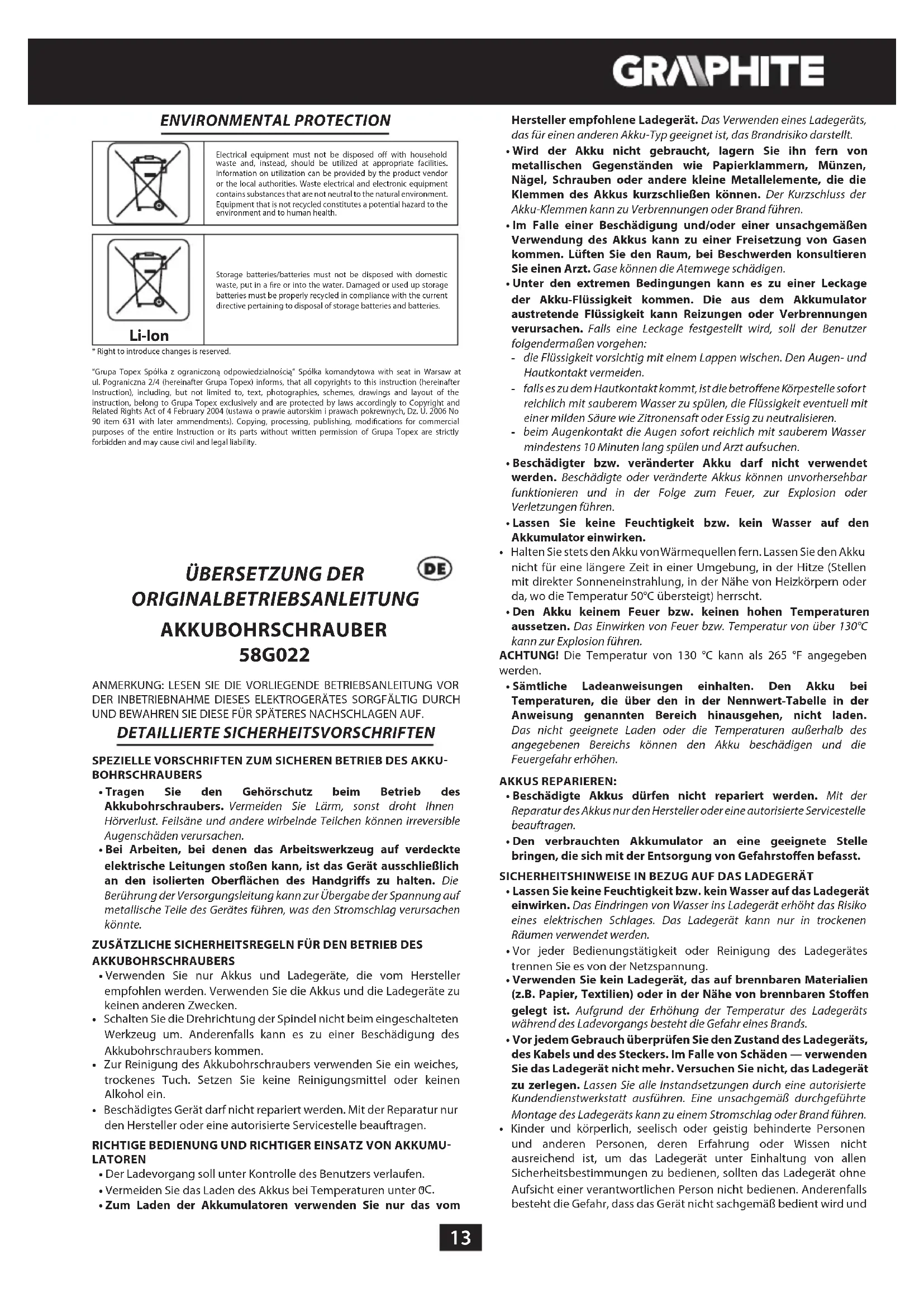

BEDIENUNGSANLEITUNG 58G022 Graphite

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG AKKUBOHRSCHRAUBER 58G022

ANMERKUNG: LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER INBETRIEBNAHME DIESES ELEKTROGERÄTES SORGFÄLTIG DURCH UND BEWAHREN SIE DIESE FÜR SPÄTERES NACHSCHLAGEN AUF.

DETAILIERTE SICHERHEITSVORSCHRIFTEN

SPEZIELLE VORSCHRIFTEN ZUM SICHEREN BETRIEB DES AKKU-BOHRSCHRAUBERS

• Tragen Sie den Gehörschutz beim Betrieb des Akkubohrschraubers. Vermeiden Sie Lärm, sonst droht Ihnen Hörverlust. Feilsäne und andere wirbelnde Teilchen können irreversible Augenschäden verursachen.
• Bei Arbeiten, bei denen das Arbeitswerkzeug auf verdeckte elektrische Leitungen stoßen kann, ist das Gerät ausschließlich an den isolierten Oberflächen des Handgriffs zu halten. Die Berührung der Versorgungsleitung kann zur Übergabe der Spannung auf metallische Teile des Gerätes führen, was den Stromschlag verursachen könnte.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR DEN BETRIEB DES AKKUBOHRSCHRAUBERS

• Verwenden Sie nur Akkus und Ladegeräte, die vom Hersteller empfohlen werden. Verwenden Sie die Akkus und die Ladegeräte zu keinen anderen Zwecken.
• Schalten Sie die Drehrichtung der Spindel nicht beim eingeschalteten Werkzeug um. Anderenfalls kann es zu einer Beschädigung des Akkubohrschraubers kommen.
• Zur Reinigung des Akkubohrschraubers verwenden Sie ein weiches, trockenes Tuch. Setzen Sie keine Reinigungsmittel oder keinen Alkohol ein.
• Beschädigtes Gerät darf nicht repariert werden. Mit der Reparatur nur den Hersteller oder eine autorisierte Servicestelle beauftragen.

RICHTIGE BEDIENUNG UND RICHTIGER EINSATZ VON AKKUMULATOREN

• Der Ladevorgang soll unter Kontrolle des Benutzers verlaufen.
• Vermeiden Sie das Laden des Akkus bei Temperaturen unter OC.
  • Zum Laden der Akkumulatoren verwenden Sie nur das vom

Hersteller empfohlene Ladegerät. Das Verwenden eines Ladegeräts, das für einen anderen Akku-Typ geeignet ist, das Brandrisiko darstellt.

• Wird der Akku nicht gebraucht, lagern Sie ihn fern von metallischen Gegenständen wie Papierklammern, Münzen, Nägel, Schrauben oder andere kleine Metallelemente, die die Klemmen des Akkus kurzschließen können. Der Kurzschluss der Akku-Klemmen kann zu Verbrennungen oder Brand führen.
• Im Falle einer Beschädigung und/oder einer unsachgemäßen Verwendung des Akkus kann zu einer Freisetzung von Gasen kommen. Lüften Sie den Raum, bei Beschwerden konsultieren Sie einen Arzt. Gase können die Atemwege schädigen.
• Unter den extremen Bedingungen kann es zu einer Leckage der Akku-Flüssigkeit kommen. Die aus dem Akkumulator austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen. Falls eine Leckage festgestellt wird, soll der Benutzer folgendermaßen vorgehen:
• die Flüssigkeit vorsichtig mit einem Lappen wischen. Den Augen- und Hautkontakt vermeiden.
• falls es zu dem Hautkontakt kommt, ist die betroffene Körpestelle sofort reichlich mit sauberem Wasser zu spülen, die Flüssigkeit eventuell mit einer milden Säure wie Zitronensaft oder Essig zu neutralisieren.
• beim Augenkontakt die Augen sofort reichlich mit sauberem Wasser mindestens 10 Minuten lang spülen und Arzt aufsuchen.

- Beschädigter bzw. veränderter Akku darf nicht verwendet werden. Beschädigte oder veränderte Akkus können unvorhersehbar funktionieren und in der Folge zum Feuer, zur Explosion oder Verletzungen führen.

- Lassen Sie keine Feuchtigkeit bzw. kein Wasser auf den Akkumulator einwirken.

• Halten Sie stets den Akku von Wärmequellen fern. Lassen Sie den Akku nicht für eine längere Zeit in einer Umgebung, in der Hitze (Stellen mit direkter Sonneneinstrahlung, in der Nähe von Heizkörpern oder da, wo die Temperatur 50°C übersteigt) herrscht.
• Den Akku keinem Feuer bzw. keinen hohen Temperaturen aussetzen. Das Einwirken von Feuer bzw. Temperatur von über 130°C kann zur Explosion führen.

ACHTUNG! Die Temperatur von 130 °C kann als 265 °F angegeben werden.

- Sämtliche Ladeanweisungen einhalten. Den Akku bei Temperaturen, die über den in der Nennwert-Tabelle in der Anweisung genannten Bereich hinausgehen, nicht laden. Das nicht geeignete Laden oder die Temperaturen außerhalb des angegebenen Bereichs können den Akku beschädigen und die Feuergefahr erhöhen.

AKKUS REPARIEREN:

• Beschädigte Akkus dürfen nicht repariert werden. Mit der Reparatur des Akkus nur den Hersteller oder eine autorisierte Servicestelle beauftragen.
• Den verbrauchten Akkumulator an eine geeignete Stelle bringen, die sich mit der Entsorgung von Gefahrstoffen befasst.

SICHERHEITSHINWEISE IN BEZUG AUF DAS LADEGERÄT

- Lassen Sie keine Feuchtigkeit bzw. kein Wasser auf das Ladegerät einwirken. Das Eindringen von Wasser ins Ladegerät erhöht das Risiko eines elektrischen Schlages. Das Ladegerät kann nur in trockenen Räumen verwendet werden.

- Vor jeder Bedienungstätigkeit oder Reinigung des Ladegerätes trennen Sie es von der Netzspannung.

- Verwenden Sie kein Ladegerät, das auf brennbaren Materialien (z.B. Papier, Textilien) oder in der Nähe von brennbaren Stoffen gelegt ist. Aufgrund der Erhöhung der Temperatur des Ladegeräts während des Ladevorgangs besteht die Gefahr eines Brands.

- Vor jedem Gebrauch überprüfen Sie den Zustand des Ladegeräts, des Kabels und des Steckers. Im Falle von Schäden — verwenden Sie das Ladegerät nicht mehr. Versuchen Sie nicht, das Ladegerät zu zerlegen. Lassen Sie alle Instandsetzungen durch eine autorisierte Kundendienstwerkstatt ausführen. Eine unsachgemäß durchgeführte Montage des Ladegeräts kann zu einem Stromschlag oder Brand führen.

- Kinder und körperlich, seelisch oder geistig behinderte Personen und anderen Personen, deren Erfahrung oder Wissen nicht ausreichend ist, um das Ladegerät unter Einhaltung von allen Sicherheitsbestimmungen zu bedienen, sollten das Ladegerät ohne Aufsicht einer verantwortlichen Person nicht bedienen. Anderenfalls besteht die Gefahr, dass das Gerät nicht sachgemäß bedient wird und

es in Folge dessen zu Verletzungen kommen kann.

- Ziehen Sie stets den Netzstecker aus der Steckdose, wenn das Ladegerät nicht im Gebrauch ist.

- Sämtliche Ladeanweisungen einhalten. Den Akku bei Temperaturen, die über den in der Nennwert-Tabelle in der Anweisung genannten Bereich hinausgehen, nicht laden. Das nicht geeignete Laden oder die Temperaturen außerhalb des angegebenen Bereichs können den Akku beschädigen und die Feuergefahr erhöhen.

LADEGERÄT REPARIEREN

- Beschädigtes Ladegerät darf nicht repariert werden. Mit der Reparatur des Ladegerätes nur den Hersteller oder eine autorisierte Servicestelle beauftragen.

- Das verbrauchte Ladegerät an eine geeignete Stelle bringen, die sich mit der Entsorgung derartiger Abfälle befasst.

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt. Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets das Restrisiko einer Verletzung beim Betrieb der Vorrichtung.

Die Lithium-Ionen-Akkus können herausfließen, sich entzünden oder explodieren, falls sie auf hohe Temperaturen erhitzt werden bez. falls es zu einem Kurzschluss kommt. Die Akkus dürfen deswegen an heißen und sonnigen Tagen im Auto nicht aufbewahrt werden. Der Akku darf nicht geöffnet werden. Die Lithium-Ionen-Akkus enthalten elektronische Sicherungseinrichtungen, deren Beschädigung das Entflammen oder die Explosion des Akkus verursachen kann.

Erläuterung zu den eingesetzten Piktogrammen

91011

1. Die Betriebsanleitung durchlesen und die darin enthaltenen Warnhinweise und Sicherheitshinweise beachten!

2. Schutzbrille und Gehörschutz tragen.

3. Das Gerät von Kindern fernhalten.
4. Das Gerät vor Regen schützen.
5. In Räumen betreiben. Vor Feuchte und Wasser schützen.
6. Recycling.
7. Zweite Schutzklasse.
8. Getrennt sammeln.
9. Akkuzellen nicht ins Feuer legen.
10. Gefährlich für die aquatische Umwelt.
11. Nicht über 50 °C erhitzen lassen.

AUFBAU UND BESTIMMUNG

Der Akkubohrschrauber ist ein akkubetriebenes Elektrowerkzeug. Das Gerät wird mit einem Gleichstrom-Kommutatormotor mit einem Planetengetriebe angetrieben. Der Akkubohrschrauber ist zum Ein- und Herausdrehen von den im Holz, Metall, Kunststoff und der Keramik eingesetzten Schrauben sowie zur Ausführung von Bohrungen in diesen Materialien bestimmt. Schnelles werkzeugloses Entfernen der Bohreraufnahme ermöglicht die Montage von einseitigen Schraubereinsätzen und Bits mit unterschiedlicher Länge und sechseckigem Querschnitt sowie der Weite von 6,35 mm (1/4") direkt in

der Spindel. Vorteilhaftig an dieser Lösung ist die Fähigkeit, an schwer zugänglichen Stellen mit eingeschränktem Zugriff zu arbeiten.

Akkubetriebene, kabellose Elektrowerkzeuge sind besonders gebräuchlich bei allen Inneneinrichtungs-, Umbauarbeiten, usw.

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist nicht zugelassen.

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Schnellspannaufnahme
2. Ring der Schnellspannaufnahme
3. Drehmomenteinstellring
4. Gangumschalter
5. Drehrichtungsumschalter
6. Aufnahme
7. Akku
8. Akku-Spannknopf
9. Hauptschalter
10. Beleuchtung
11. LED-Dioden
12. Ladegerät
13. Taste der Akku-Ladezustandsanzeige
14. Akku-Ladezustandsanzeige (LED-Diode)
15. Arretierungsring
16. Spindel

* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.

BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

1. Winkeladapter - 1 Stk. (gilt für 58G022-AD)
2. Kantenadapter - 1 Stck. (für 58G022-AD)

VORBEREITUNG AUF DEN EINSATZ

HERAUSNEHMEN / EINLEGEN DES AKKUS

• Den Drehrichtungsumschalter (5) in die Mittelstellung bringen.
• Der Akku-Befestigungsknopf (8) drücken und den Akku (7) herausnehmen (Abb. A).
• Den aufgeladenen Akku (7) in die Aufnahme im Handgriff bis zu einem hörbaren Einrasten des Akku-Befestigungsknopfs (8) einschieben.

AKKU LADEN

Der Geräteakkumulator wird teilweise geladen geliefert. Die optimalen Umgebungstemperaturen zum Laden des Akkus liegen zwischen 4–40°C. Ein neuer Akku oder ein Akku, der eine längere Zeit nicht im Gebrauch war, wird seine volle Versorgungsleistung nach ca. 3-5 Auf- und Entladungszyklen erreichen.

• Den Akku (7) vom Gerät (Abb. A) herausnehmen.
  • Das Ladegerät an die Netzsteckdose (230 V AC) anschließen.
• Den Akku (7) ins Ladegerät (12) (Abb. B) einlegen. Prüfen Sie den Akku auf richtigen Sitz (eingeschoben bis zum Anschlag).

Nach dem Anschließe des Ladegerätes an die Netzsteckdose (230 V AC) leuchtet die grüne Diode (11) am Ladegerät auf und signalisiert damit, dass die Spannung anliegt.

Nach dem Hineinlegen des Akkus (7) ins Ladegerät (12) leuchtet die rote LED-Diode (11) am Ladegerät auf, die signalisiert, dass der Ladevorgang des Akkus läuft.
Gleichzeitig leuchten die grünen LED-Dioden (14) in unterschiedlicher Reihenfolge (siehe Beschreibung unten).

- Das pulsierende Leuchten aller LED-Dioden bedeutet, dass der Akku entladen ist und aufgeladen werden muss.

• Falls 2 Dioden pulsierend leuchten, signalisiert es, dass der Akku teilweise entladen ist.
• Falls 1 LED-Diode pulsierend leuchtet, signalisiert es einen hohen

Akku-Ladezustand.

Wird der Akku aufgeladen, leuchtet die grüne LED-Diode (11) am Ladegerät und alle LED-Dioden der Ladezustandsanzeige des Akkus (14) dauernd. Nach einiger Zeit (ca. 15 Sekunden) erlöschen die LED-Dioden der Ladezustandsanzeige des Akkus (14).

Laden Sie den Akku nicht länger als 8 Stunden. Die Überschreitung dieser Ladezeit kann zur Beschädigung von Akkuzellen führen. Das Ladegerät schaltet automatisch nach dem vollständigen Aufladen des Akkus aus. Die grüne Diode am Ladegerät wird weiter leuchten. Die LED-Dioden der Ladezustandsanzeige des Akkus erlöschen nach einiger Zeit. Trennen Sie die Ladestation von der Netzspannung vor dem Herausnehmen des Akkus aus dem Ladegerät. Vermeiden Sie kurze nacheinander folgende Ladevorgänge. Nach kurzzeitiger Beanspruchung des Gerätes laden Sie die Akkus nicht erneut. Eine wesentliche Verkürzung der Zeit zwischen den notwendigen Ladevorgängen zeugt davon, dass der Akku verbraucht ist und ausgetauscht werden muss.

Beim Laden werden die Akkus heiß. Keine Arbeiten unmittelbar nach dem Laden ausführen – Abwarten bis der Akku Raumtemperatur erreicht. Dies wird die Beschädigung des Akkus verhindern.

AKKU-LADEZUSTANDSANZEIGE

Der Akku ist mit einer Akku-Ladezustandsanzeige (3 LED-Dioden) (14) ausgestattet. Um den Akku-Ladezustand zu prüfen, drücken Sie die Taste der Akku-Ladezustandsanzeige (13) (Abb. C). Das Aufleuchten aller Dioden signalisiert einen hohen Akku-Ladezustand. Leuchten 2 Dioden, bedeutet es, dass der Akku teilweise entladen ist. Das Leuchten nur einer Diode bedeutet, dass der Akku entladen ist und aufgeladen werden muss.

SPINDELBREMSE

Der Akkubohrschrauber ist mit einer elektronischen Spindelbremse ausgestattet, die die Spindel sofort nach der Freigabe des Schalters (9) zum Stoppen bringt. Die Spindelbremse gewährleistet die Präzision beim Eindrehen und Bohren und lässt keine freien Umdrehungen der Spindel nach dem Ausschalten zu.

BETRIEB/EINSTELLUNGEN

EIN-/AUSSCHALTEN

Einschalten – den Hauptschalter (9) drücken.

Ausschalten – den Hauptschalter (9) freilassen.

Jedes Betätigen des Hauptschalters (9) bewirkt das Leuchten der LED-Diode (10), die den Arbeitsbereich beleuchtet.

DREHZAHLSTEUERUNG

Die Geschwindigkeit beim Einschrauben oder Bohren kann man während der Arbeit steuern, indem man den Hauptschalter (9) stärker oder schwächer drückt. Die Geschwindigkeitssteuerung ermöglicht einen freien Start, was bei der Ausführung von Bohrungen im Gips oder Fliesenbelag dem Rutschen des Bohrers verhindert, und beim Ein- und Ausschrauben die Kontrolle über dem Arbeitsvorgang einhalten lässt.

ÜBERLASTUNGSKUPPLUNG

Die Einstellung des Drehmomenteinstellrings (3) in gewählter Stellung stellt die Kupplung auf einen bestimmten Drehmomentwert fest ein. Nach dem Erreichen des eingestellten Drehmomentwertes kommt es zur automatischen Auskupplung der Überlastungskupplung. Dies sichert vor einem zu tiefen Eindrehen von Schrauben oder einer Beschädigung des Akkubohrschraubers.

DREHMOMENTSTEUERUNG

- Für unterschiedliche Schrauben und Stoffe werden unterschiedliche Drehmomentwerte verwendet.

- Je größer der Drehmomentwert ist, desto größer die Zahl, die einer bestimmten Stellung entspricht (Abb. D).

- Den Drehmomenteinstellring (3) auf einen bestimmten Wert des Drehmoments einstellen.

- Stets mit dem Drehmoment mit einem geringeren Wert anfangen.

- Das Drehmoment stufenweise erhöhen, bis ein zufrieden stellendes Ergebnis erreicht worden ist.

- Zum Herausdrehen von Schrauben höhere Drehmomenteinstellungen wählen.

- Für Bohren die mit dem Bohrersymbol gekennzeichnete Einstellung wählen. Mit dieser Einstellung wird der höchste Drehmomentwert erreicht.

• Die Fähigkeit, eine geeignete Einstellung des Drehmoments zu wählen, kommt mit der Praxis.

Die Einstellung des Drehmomenteinstellrings in der Bohrstellung schaltet die Überlastungskupplung aus.

MONTAGE DES ARBEITSWERKZEUGS IN DER BOHRERAUFNAHME

- Den Drehrichtungsumschalter (5) in die Mittelstellung bringen.

- Den Ring der Schnellspannaufnahme (2) gegen den Uhrzeigersinn drehen (siehe Markierung auf dem Ring) bis zum Erreichen der gewünschten Backenweite, so dass ein Bohrer oder Schrauber-Bit gesteckt werden kann (Abb. E).

- Um das Arbeitswerkzeug zu montieren, den Ring der Schnellspannaufnahme (2) im Uhrzeigersinn drehen und fest anziehen.

Zum Demontieren des Arbeitswerkzeugs ist das Montageverfahren umgekehrt anzuwenden.

Beim Spannen des Bohrers oder Schraubereinsatzes in der Aufnahme achten Sie auf einen korrekten Sitz des Werkzeugs. Beim Gebrauch von kurzen Schraubereinsätzen und Bits verwenden Sie zusätzlich einen mitgelieferten magnetischen Bithalter.

BOHRERAUFNAHME DEMONTIEREN / MONTIEREN

- Den Arretierungsring (15) nach vorne ziehen und die Bohreraufnahme (1) von der Spindel (Abb. F) herausschieben.

- Zur Montage der Bohreraufnahme (1) ist das Demontageverfahren umgekehrt anzuwenden.

- Den Arretierungsring (15) zurückziehen und die Bohreraufnahme (1) auf die Spindel bis zum Einrasten der Arretierung schieben (dabei kann die Bohreraufnahme notwendigerweise leicht umgedreht werden, bis sie ihre richtige Position einnimmt).

ARBEITSENDUNGEN IN DER SPINDELAUFNAHME MONTIEREN UND AUSTAUSCHEN

- Einen entsprechenden Schraubereinsatz direkt in der Spindelaufnahme (16) (Abb. G) einsetzen.

- Prüfen Sie nach, ob der Schraubereinsatz bis zum Anschlag eingesetzt und fest aufgenommen worden ist.

• Die Demontage des Arbeitswerkzeugs erfolgt durch das Entfernen des Schraubereinsatzes von der Spindelaufnahme.

Beim Gebrauch kurzer Schraubereinsätze und Bits verwenden Sie zusätzlich einen mitgelieferten magnetischen Bithalter. Beim Einschrauben von Schaftschrauben wird es stets empfohlen, eine Probebohrung auszuführen. Ein kurzer Schraubereinsatz, der in der Spindel montiert ist, muss bei der Montage der Bohreraufnahme (Abb. H) nicht demontiert werden.

DREHRICHTUNG LINKS - RECHTS

Mit dem Drehrichtungsumschalter (5) wird die Drehrichtung der Spindel (Abb. I).

Drehrichtung rechts – bringen Sie den Drehrichtungsumschalter (5) in die Endstellung links.

Drehrichtung links – bringen Sie den Drehrichtungsumschalter (5) in die Endstellung rechts.

* Es wird vorbehalten, dass in manchen Fällen die Stellung des Drehrichtungsumschalters in Bezug auf die Drehzahl anders als oben beschrieben sein kann. Man soll die graphischen Zeichen am Umschalter oder Gehäuse des Werkzeugs beachten.

Eine sichere Stellung ist die Mittelstellung des Drehrichtungsumschalter (5), die einen versehentlichen Start des Werkzeugs verhindert.

- In dieser Stellung darf der Bohrschrauber nicht betätigt werden.

- In dieser Stellung werden die Bohrer bzw. Schraubereinsätze ausgetauscht.

- Vor der Betätigung prüfen Sie nach, ob der Drehrichtungsumschalter (5) in der richtigen Stellung ist.

Stellen Sie die Drehrichtung nie, wenn die Spindel des Akkubohrschraubers rotiert.

GANGWECHSEL

Der Gangumschalter (4) (Abb. J) ermöglicht die Erhöhung des Drehzahlbereichs.

Gang I: geringerer Drehzahlbereich, starkes Drehmoment.

Gang II: größerer Drehzahlbereich, schwächeres Drehmoment.

Abhängig von den auszuführenden Arbeiten den Gangumschalter in die entsprechende Stellung bringen. Lässt sich der Gangumschalter nicht verschieben, so soll man die Spindel leicht umdrehen.

Schalten Sie den Gangumschalter nie beim Betrieb des Akkubohrschraubers um. Dies könnte zur Beschädigung des Elektrowerkzeugs führen.

Das Dauerbohren mit niedriger Drehzahl kann zum Überhitzen des Motors führen. Beim Betrieb des Elektrowerkzeugs legen

Sie regelmäßig Pausen ein oder lassen Sie zu, dass das Gerät mit maximaler Drehzahl ca. 3 Minuten lang leer läuft.

AUFNAHME

Das Gerät verfügt über einen praktischen Haken (6), an dem es beispielsweise am Monteurgürtel bei Höhenarbeiten eingehängt werden kann.

BEDIENUNG UND WARTUNG

Vor allen Montage-, Einstellungs-, Reparatur- oder Bedienungsarbeiten den Akku vom Gerät herausnehmen.

WARTUNG UND AUFBEWAHRUNG

• Es wird empfohlen, das Gerät direkt nach jedem Gebrauch zu reinigen.
• Zum Reinigen kein Wasser oder keine anderen Flüssigkeiten verwenden.
• Das Gerät ist mit einem trockenen Lappen zu wischen oder mit Druckluft mit niedrigem Druckwert durchzublasen.
• Keine Reinigungs- oder Lösungsmittel verwenden, denn sie können die Kunststoffteile beschädigen.
• Die Lüftungsschlitze der Motorstichsäge regelmäßig reinigen, um die Überhitzung des Motors zu vermeiden.
• Das Gerät in einem trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren.
• Das Gerät ist mit herausgenommenem Akku aufzubewahren.

Alle Störungen sind durch den autorisierten Kundendienst des Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Akkubohrschrauber 58G022
Parameter Wert
Spannung des Akkumulators 18 V DC
Bereich der Leerlaufdrehzahl	Gang I 0-350	min -1
	Gang II 0-1250 min	min -1
Bereich der Schnellspannaufnahme 0,8 - 10 mm
Werkzeugaufnahme 6,35 mm (1⁄4")
Drehmomentstufen 1 – 19 + Bohren
Max. Drehmoment (weiches Einschrauben) 28 Nm
Max. Drehmoment (hartes Einschrauben) 44 Nm
Schutzklasse III
Masse 1,1 kg
Baujahr		2020
58G022 bedeutet sowohl den Maschinentyp, als auch die Maschinenbezeichnung

Akkumulator aus dem Graphite Energy+-System

Parameter Wert
Akkumulator	58G001	58G004
Voltage akku	18 V DC	18 V DC
Typ des Akkumulators	Li-Ion	Li-Ion
Akku-Kapazität	2000 mAh	4000 mAh
Umgebungstemperaturbereich	4^ - 40^	4^ - 40^
Ladezeit beim Laden mit einem Ladegerät 58G002	1 h	2 h
Masse	0,400 kg	0,650 kg
Baujahr	2020	2020

Ladegerät aus dem Graphite Energy+ System

Parameter Wert
Ladegerättyp	58G002
Versorgungsspannung	230 V AC
Versorgungsfrequenz	50 Hz
Ladespannung	22 V DC
Max. Ladestrom	2300 mA
Umgebungstemperaturbereich	4°C – 40°C
Akku-Ladezeit 58G001	1 h
Akku-Ladezeit 58G004	2 h

Schutzklasse	II
Masse	0,300 kg
Baujahr 2020

LÄRM- UND SCHWINGUNGSANGABEN

Schallpegel	Lp_A=84 dB(A) K=3 dB(A)
Schallleistungspegel	Lw_A=95 dB(A) K=3 dB(A)
Wert der Schwingungsbeschleunigung	a_h=1,552 m/s^2 K=1,5 m/s^2

Informationen über Lärm und Vibrationen

Der Schalldruckpegel des Gerätes wird beschrieben durch: den Schalldruckpegel Lp_A und den Schallleistungspegel Lw_A (wobei K die Messunsicherheit ist). Die vom Gerät emittierten Schwingungen werden durch den Wert der Schwingbeschleunigung ah (wobei K die Messunsicherheit bedeutet) beschrieben.

Der Lp A -Schalldruckpegel, der Lw A -Schallleistungspegel und die in diesem Handbuch angegebenen a _h -Schwingungsbeschleunigungswerte wurden gemäß EN 60745-1:2009+A11:2010. gemessen. Der angegebene Schwingungspegel ah kann zur Portierung und Vorabbewertung der Schwingungsbelastung verwendet werden.

Der angegebene Schwingungspegel ist nur für die Grundanwendungen der Maschine repräsentativ. Wird das Gerät für andere Anwendungen oder mit anderen Werkzeugen verwendet, kann sich der Schwingungspegel ändern. Ein höherer Schwingungspegel wird durch unzureichende oder zu geringe Wartung des Gerätes verursacht. Die oben genannten Gründe können die Exposition gegenüber Vibrationen während der gesamten Arbeitszeit erhöhen.

Zur genauen Abschätzung der Vibrationsbelastung sind die Zeiten zu berücksichtigen, in denen das Gerät aus- oder eingeschaltet, aber nicht für den Betrieb verwendet wird. Nach sorgfältiger Prüfung aller Faktoren kann die Gesamtexposition gegenüber Vibrationen deutlich geringer ausfallen.

Zusätzliche Sicherheitsmaßnahmen sollten ergriffen werden, um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, wie z.B. zyklische Wartung der Geräte und Werkzeuge, Schutz der entsprechenden Handtemperatur und ordnungsgemäße Arbeitsorganisation.

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik-Algerate enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentliche Gefahr für die Umwelt und Gesundheit der Menschen dar.

Akkumulatoren/Batterien nicht in den Hausmüll, Feuer bzw. Wasser werfen. Beschädigte bzw. Verbrauchte Akkumulatoren sind ordnungsgemäß in Übereinstimmung mit der gültigen Richtlinie über die Entsorgung von Batterien und Akkumulatoren zu recyceln.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex“) teilt mit, dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text. Bilder, Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBl. 2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten Betriebsanleitung bzw. derer Einzelelemente für kommerzielle Zwecke ohne Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich verfolgt werden.

TECHNISCHE PARAMETERS

TYPEPLAATJE

Unterzeichnet im Namen von://Firmato per conto di:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski
