climacontrol+ L - Contrôle climatique EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur pour aquarium avec régulation électronique
Modèle	climacontrol+ L (réf. 3752)
Dimensions (L × P × H)	310 × 310 × 531 mm
Poids	19,7 kg
Alimentation électrique	230 V / 50 Hz
Puissance absorbée (refroidissement)	400 W
Puissance absorbée (chauffage)	300 W
Performance de refroidissement	Aquarium jusqu'à 2000 l (à 25°C) / 500 l (à 12°C)
Performance de chauffage Δt	~6°C
Débit d'eau recommandé	500 – 800 l/h
Pression système max.	1 bar / 14,4 psi
Raccord de tuyau (IN/OUT)	ø 16/22 mm (avec manchon de réduction 19/27 mm)
Niveau sonore (à 80 cm)	~51 – 54 dB (mode refroidissement)
Fluide frigorigène	R290 (inflammable)
Indice de protection (climatiseur)	I
Indice de protection (contrôleur WiFi)	III
Température ambiante admissible	10°C à 38°C
Température de l'eau max.	35°C
Hauteur de montage max. (sous l'aquarium)	180 cm
Connectivité	WiFi avec contrôleur dédié, interface web
Entretien courant	Nettoyage du filtre à air toutes les 2-3 semaines (à l'eau tiède)
Sécurité	Disjoncteur différentiel 30 mA recommandé ; câble secteur endommagé : remplacement par SAV EHEIM
Pièces détachées	Disponibles via SAV EHEIM (voir page 3 de la notice)
Garantie et réparabilité	Réparations exclusivement par centre SAV EHEIM ; bloc d'alimentation non remplaçable en cas de détérioration
Usage prévu	Aquarium d'eau douce ou de mer, intérieur, usage privé

FOIRE AUX QUESTIONS - climacontrol+ L EHEIM

Comment connecter le climatiseur à mon réseau WiFi ?

Insérez le bloc d'alimentation du contrôleur WiFi. Connectez votre terminal au réseau 'EHEIM clima XXXXXXXX' et saisissez la clé de sécurité (Key) située à l'arrière du contrôleur. Ouvrez un navigateur et rendez-vous sur http://192.168.1.1 ou eheimdigital. Suivez ensuite les instructions de configuration initiale.

Que signifie l'affichage 'OFF' sur l'écran ?

L'affichage 'OFF' indique que l'appareil est hors tension. Vérifiez que la fiche secteur du climatiseur est bien branchée et que le contrôleur WiFi est alimenté. Si le problème persiste, consultez le tableau de dépannage dans la notice.

Comment interpréter les codes erreur P1 et P2 ?

Les codes P1 et P2 indiquent respectivement un défaut du capteur de température de l'eau et un défaut du capteur de protection anti-surchauffe. Dans les deux cas, contactez le service clients EHEIM (www.eheim.com) pour réparation.

Que faire si le message 'HA' apparaît ?

Le code HA signifie que la température de l'eau est supérieure à la consigne. Vérifiez le débit de la pompe, l'absence de plis dans les tuyaux, la propreté du filtre de l'aquarium, et assurez-vous que le mode refroidissement est activé.

Comment nettoyer le filtre à air ?

Rabattez la grille en plastique avant vers l'avant, retirez le filtre à air, nettoyez-le à l'eau tiède, laissez-le sécher, puis remettez-le en place et refermez la grille. Effectuez cette opération toutes les 2 à 3 semaines.

Puis-je utiliser le climatiseur sans circulation d'eau ?

Non, ne faites jamais fonctionner l'appareil sans écoulement d'eau. Assurez-vous que la pompe ou le filtre est en marche et que le circuit est entièrement purgé avant de mettre le climatiseur sous tension.

Quelles sont les distances minimales à respecter pour l'installation ?

Prévoyez un espace libre d'au moins 50 mm autour de l'appareil pour la ventilation. Pour une installation dans un meuble, découpez une ouverture d'environ 200 × 200 mm pour l'arrivée d'air frais et un évidement pour le compartiment d'évacuation de l'air chaud (dimensions précisées dans la notice).

Puis-je raccorder le climatiseur en série avec le filtre de l'aquarium ?

Il est conseillé d'utiliser des circuits hydrauliques séparés pour le filtre et le climatiseur afin d'optimiser le débit. Si vous les raccordez en série, assurez-vous que le débit reste dans la plage recommandée (500–800 l/h) et que la pression ne dépasse pas 1 bar.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE (2012/19/UE), déposez-le gratuitement dans un point de collecte ou une déchèterie. L'emballage est recyclable.

Que faire si la LED d'état du contrôleur WiFi clignote en blanc sans se fixer ?

La LED blanche clignotante indique que le contrôleur recherche un réseau ou tente de se connecter. Vérifiez que votre routeur WiFi est allumé, que vous utilisez la bonne clé de sécurité et que le contrôleur se trouve à portée. Si le problème persiste, redémarrez le contrôleur en débranchant puis rebranchant son bloc d'alimentation.

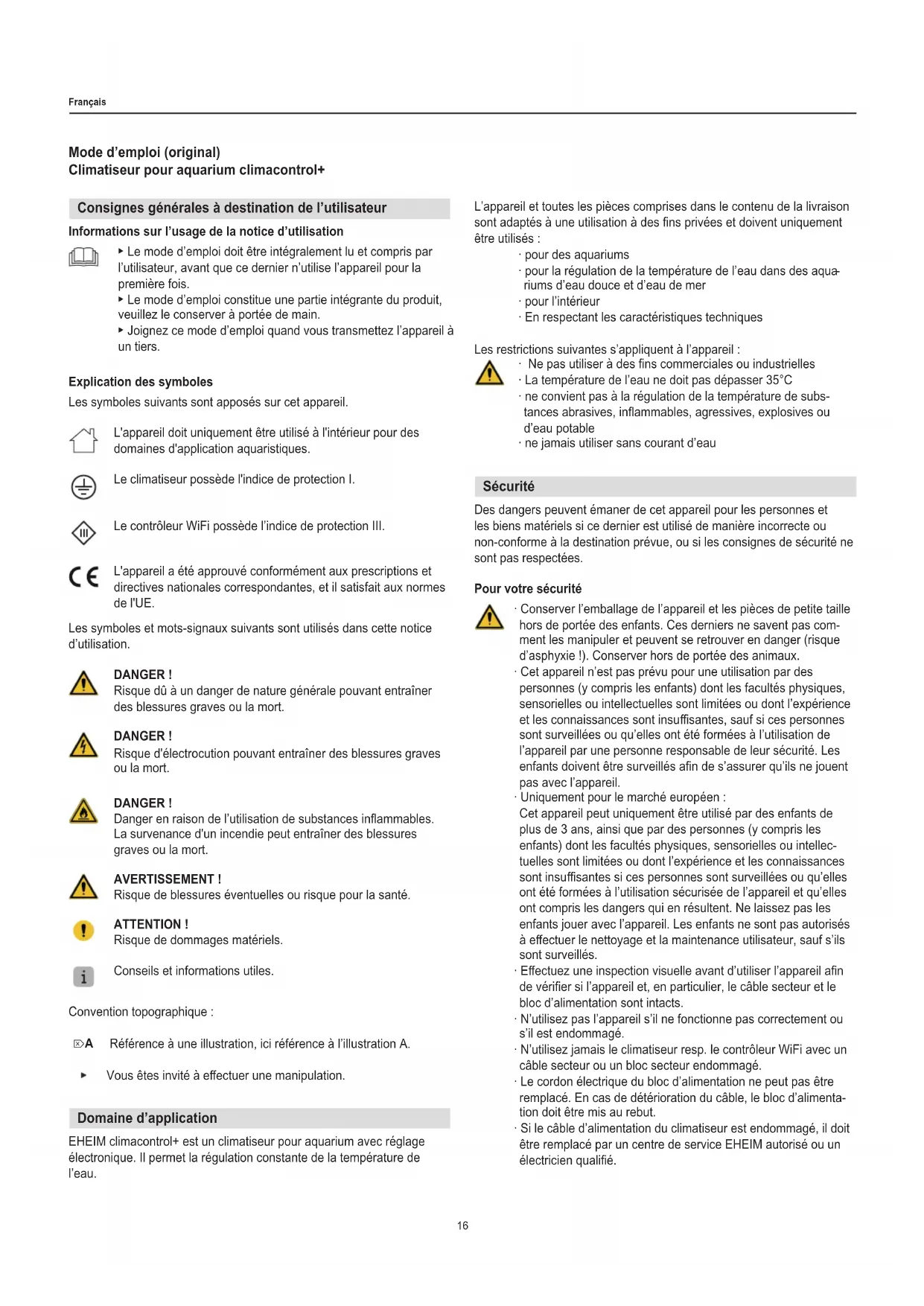

MODE D'EMPLOI climacontrol+ L EHEIM

Informations sur l'usage de la notice d'utilisation

▶ Le mode d'emploi doit être intégralement lu et compris par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. - Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main. - Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont apposés sur cet appareil.

L'appareil doit uniquement être utilisé à l'intérieur pour des domaines d'application aquaristiques.

Le climatiseur possède l'indice de protection I.

Le contrôleur WiFi possède l'indice de protection III.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes de l'UE.

Les symboles et mots-signaux suivants sont utilisés dans cette notice d'utilisation.

DANGER!

Risque dû à un danger de nature générale pouvant entraîner des blessures graves ou la mort.

DANGER!

Risque d'électrocution pouvant entraîner des blessures graves ou la mort.

DANGER!

Danger en raison de l'utilisation de substances inflammables. La survenance d'un incendie peut entraîner des blessures graves ou la mort.

Avertissement!

Risque de blessures éventuelles ou risque pour la santé.

Attention!

Risque de dommages matériels.

Conseils et informations utiles.

Convention topographique :

☒A Référence à une illustration, ici référence à l'illustration A.

- Vous êtes invité à effectuer une manipulation.

Domaine d'application

EHEIM climacontrol+ est un climatiseur pour aquarium avec réglage électronique. Il permet la régulation constante de la température de l'eau.

L'appareil et toutes les pièces comprises dans le contenu de la livraison sont adaptés à une utilisation à des fins privées et doivent uniquement être utilisés :

· pour des aquariums - pour la régulation de la température de l'eau dans des aquariums d'eau douce et d'eau de mer • pour l'intérieur - En respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

• Ne pas utiliser à des fins commerciales ou industrielles
• La température de l'eau ne doit pas dépasser 35°C
• ne convient pas à la régulation de la température de substances abrasives, inflammables, agressives, explosives ou d'eau potable
• ne jamais utiliser sans courant d'eau

Sécurité

Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

- Conserver l'emballage de l'appareil et les pièces de petite taille hors de portée des enfants. Ces derniers ne savent pas comment les manipuler et peuvent se retrouver en danger (risque d'asphyxie!). Conserver hors de portée des animaux.

- Cet appareil n'est pas prévu pour une utilisation par des personnes (y compris les enfants) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisantes, sauf si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- Uniquement pour le marché européen :

Cet appareil peut uniquement être utilisé par des enfants de plus de 3 ans, ainsi que par des personnes (y compris les enfants) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisantes si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation sécurisée de l'appareil et qu'elles ont compris les dangers qui en résultent. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, sauf s'ils sont surveillés.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et le bloc d'alimentation sont intacts.

• N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.
• N'utilisez jamais le climatiseur resp. le contrôleur WiFi avec un câble secteur ou un bloc secteur endommagé.
• Le cordon électrique du bloc d'alimentation ne peut pas être remplacé. En cas de détérioration du câble, le bloc d'alimentation doit être mis au rebut.
• Si le câble d'alimentation du climatiseur est endommagé, il doit être remplacé par un centre de service EHEIM autorisé ou un électricien qualifié.
• Ne tirez pas ou ne portez pas directement l'appareil par le câble d'alimentation. Tirez toujours sur la fiche et non pas sur le câble ou sur l'appareil pour le séparer du secteur.
• N'insérez jamais vos doigts ou des objets par les fentes de la grille d'aération. Le contact avec la roue de ventilation peut entraîner des blessures.
• Effectuez exclusivement des travaux qui sont décrits dans cette notice.
• Protégez le câble secteur de la chaleur, l'huile et des arêtes tranchantes.
• Ne procédez jamais à des modifications techniques sur l'appareil.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.
• Les réparations doivent exclusivement être effectuées par un centre de S. A. V. EHEIM.

- Nous conseillons de protéger tous les appareils électriques d'aquariums par l'intermédiaire d'un disjoncteur de protection à courant de défaut, à un courant de défaut de calcul maximum de 30 mA.

- En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance.

- Protégez la prise de courant, la fiche secteur et le bloc d'alimentation secteur de l'humidité. Formez impérativement une boucle d'égouttement avec le câble électrique. Cela empêche que l'eau s'écoulant éventuellement le long du câble atteigne la prise de courant et occasionne ainsi un court-circuit.

- Les caractéristiques électriques de l'appareil et du bloc d'alimentation doivent coïncider avec les caractéris-

tiques du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

- Ne montez pas de prises multiples ou de blocs d'alimentation portables à l'arrière de l'appareil.

- L'appareil est conforme à la directive RED 2014/53/EU. Le texte complet de la Déclaration de conformité UE est accessible à l'adresse Internet suivante : www. eheim. com

- Utilisez uniquement le contrôleur WiFi avec le bloc secteur fourni. Si un remplacement est nécessaire, il faut utiliser le bloc secteur EHEIM original.

• L'appareil contient un fluide réfrigérant combustible R290. Les travaux doivent uniquement être réalisés par le personnel spécialisé expérimenté et formé en ce qui concerne la procédure de gestion du gaz R290.

- Le circuit de refroidissement ne doit pas être endommagé.

- Si l'appareil doit être mis au rebut, procédez comme décrit dans le chapitre Mise hors service et élimination.

ATTENTION ! Dommage matériel.

▶ Notez le poids de l'appareil. Portez toujours l'appareil par les deux poignées encastrées.

Conservez le matériel d'emballage pour un stockage ou un transport ultérieurs sûrs.

1. Ouvrez l'emballage et sortez les accessoires.
2. Retirez l'appareil de l'emballage par les poignées encastrées.
3. Retirez les coques en polystyrène et les sacs en plastique.
4. Vérifiez l'exhaustivité du contenu de livraison.
5. Vérifiez toutes les pièces quant à d'éventuels dommages survenus pendant le transport.

Lieu de montage

• Afin de garantir un fonctionnement conforme et sûr de l'appareil, celui-ci ne doit en aucun cas être soumis à des influences météorologiques ou à des sources de chaleur directes. L'appareil peut être utilisé dans une plage de température entre 10°C et 38°C.
• L'appareil doit toujours être placé en-dessous du niveau de l'eau dans l'aquarium. Pour cela, respectez également une hauteur de montage max. de 180 cm.

Préparation (☒E/F)

1. Placez le capot ① sur le climatiseur.
2. Fixez le capot avec la clé à vis ② en tournant les vis de gauche et de droite d'un quart dans le sens des aiguilles d'une montre.
3. Raccordez le contrôleur WiFi ⑤ au climatiseur via le câble de données RJ45 ③.
4. Raccordez le contrôleur WiFi au bloc d'alimentation ④.
5. Ôtez le bouchon de fermeture sur le raccordement IN ⑥ et le raccordement OUT ⑦.

Conservez les bouchons de fermeture. Vous pouvez utiliser ceux-ci en guise de sécurisations de transport contre l'eau résiduelle qui s'écoule.

Placement dans le sous-meuble d'aquarium resp. dans des meubles (☒G/H/I)

Respectez les distances minimales d'au moins 50 mm par rapport aux parois et portes des meubles. Gardez des ouvertures libres pour la ventilation et la sortie d'air.

1. Sélectionnez une surface plate pour le placement de l'appareil.
2. Sciez une portion ⑨ d'env. 200 × 200 mm (env. 400 cm²), p. ex. dans le fond du meuble afin de garantir l'arrivée d'air frais et pour la pose de l'installation de tuyauterie et de l'installation électrique.
3. Sciez une portion dans l'armoire ⑩ pour la pose du compartiment d'évacuation de l'air chaud ⑪ afin d'évacuer l'air chaud de l'appareil en-dehors du meuble.

• Utilisez le gabarit autocollant pour marquer l'évidement.
• Nous recommandons d'installer l'évitement pour le compartiment d'évacuation de l'air chaud à l'arrière du meuble. Ainsi, l'affichage numérique sera bien visible à l'avant. Ce faisant, veuillez prendre en compte les dimensions du tableau suivant :

Dimensions du compartiment d'évacuation de l'air chaud
S 260 mm
T 74 mm
U > 60 mm
V	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Après l'installation du tuyau, faites glisser l'appareil dans la paroi correspondante et insérez le compartiment d'évacuation de l'eau chaude sur l'appareil depuis l'arrière, en le faisant passer par l'évitement.

Placement libre

i Respectez les distances minimales d'au moins 50 mm par rapport aux parois, meubles, etc., afin de garantir une arrivée d'air frais et une évacuation de l'air chaud optimales.

1. Sélectionnez une surface plate pour le placement de l'appareil.

Installer les tuyaux (☒J/K)

ATTENTION ! Dommage matériel.

- Faites uniquement fonctionner l'appareil avec de l'eau propre filtrée.

· Notez les exemples d'installation B/C/D.

- Afin de garantir un débit de recyclage optimal et efficace du filtre, nous conseillons de faire fonctionner le filtre à aquarium et les climatiseurs avec des circuits hydrauliques séparés (☒C).

Pour une installation plus simple, nous recommandons de légèrement lubrifier les pièces de connexion avec de la vaseline.

1. Faites passer le tuyau (∅ 16/22) à travers la bride ⑫ et le dispositif de serrage du tuyau ⑬.
2. Enfoncez l'écrou-raccord ⑭ dans la buse du tuyau ⑯
3. Placez le joint ⑮ dans l'écrou-raccord.
4. Raccordez le tuyau avec les buses du tuyau.

Pour un tuyau ∅ 19/27, tirez d'abord le manchon de réduction ⑰ sur les buses du tuyau. Ensuite, raccordez le tuyau.

1. Bloquez le raccordement du tuyau avec le dispositif de serrage du tuyau. Pour cela, utilisez une pince.
2. Raccordez le côté refoulement du filtre ou de la pompe (refoulement dans l'aquarium) avec le raccordement IN du climatiseur. Raccordez le refoulement d'eau vers l'aquarium avec le raccordement OUT sur le climatiseur.
3. Serrez les écrous-raccords à la main dans les deux buses du tuyau. N'utilisez pas de pince!

DANGER ! Électrocution !

- Avant tous les travaux de maintenance, débranchez le bloc d'alimentation du contrôleur WiFi et l'alimentation du climatiseur.

ATTENTION ! Dommage matériel.

▶ N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

- Toutes les pièces ne sont pas lavables au lave-vaisselle.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance régulière prolongera la durée de vie du refroidisseur et assurera le bon fonctionnement sur une longue période.

Nettoyage du filtre à air

: Recommendation de maintenance

Nettoyez le filtre à air ⑲ env. toutes les 2-3 semaines et au moins une fois par mois.

1. Rabattez la grille en plastique ⑳ située à l'avant du climatiseur vers l'avant.
2. Enlevez le filtre à air et nettoyez le filtre à l'eau tiède.
3. Posez de nouveau le filtre à air sec à l'avant et fermez la grille en plastique.

i Avant de débrancher les tuyaux du climatiseur, arrêtez la circulation de l'eau en désactivant la pompe resp. le filtre. Rapprochez les deux brides ⑫ afin d'éviter que l'eau s'écoule.

Mise en service

ATTENTION ! Dommage matériel.

- Ne faites pas fonctionner le climatiseur sans écoulement d'eau. - Assurez-vous que l'eau circule et que le système de conduite soit entièrement ventilé.

1. Branchez la pompe resp. le filtre afin d'activer la circulation de l'eau.
2. Attendez env. 2 minutes jusqu'à ce que le système de conduite soit entièrement ventilé.
3. Vérifiez l'étanchéité des raccords de tuyaux ⑥/⑦ du climatiseur (☒F).
4. Insérez le bloc d'alimentation ④ du contrôleur WiFi dans la prise de courant.
5. Insérez la fiche secteur ⑧ du climatiseur dans la prise de courant. L'écran à l'avant affiche OFF (☒L).

Utilisation avec une connexion WLAN

ATTENTION ! Dommage matériel.

▶ Ne raccordez pas d'autres appareils hormis le contrôleur WiFi fourni dans le contenu de livraison.

Conditions système

1. Insérez le bloc d'alimentation dans la prise secteur. La LED d'état ⑱ s'allume. i · La LED d'état clignote en blanc : Recherche de réseau ou connexion en cours
2. La LED d'état s'allume en bleu : Une nouvelle connexion au réseau est établie
3. L'écran de l'appareil affiche la température actuelle de l'eau.
4. Lors du premier démarrage, le compresseur s'allume après 2 minutes.

Connexion au réseau WLAN

1. Activez les réglages au réseau de votre terminal (smartphone, tablette, notebook, etc.).
2. Connectez votre terminal au réseau WLAN (SSID) EHEIM clima XXXXXXXX.
3. Saisissez la clé de sécurité réseau (key).

i Vous trouverez la clé de sécurité du réseau (Key) sur l'étiquette à l'arrière du contrôleur WiFi. Vous pouvez aussi scanner le QR-Code 1 (voir étiquette) pour établir la connexion.

Visite du site internet

1. Ouvrez la page de votre navigateur puis saisissez l'adresse Internet suivante : http://192.168.1.1, eheimdigital ou eheimdigital. local

i Vous pouvez aussi scanner le QR-Code 2 (voir étiquette) afin d'ouvrir le logiciel dans le navigateur.

Configuration initiale

1. Sélectionnez la langue de votre choix parmi les langues proposées puis suivez les instructions relatives à la configuration initiale.

Vous pouvez télécharger un mode d'emploi détaillé du logiciel via le QR-Code de la page d'accueil ou sous www. eheim. com.

Signification de la-LED d'état

- La LED d'état clignote en blanc : Recherche de réseau ou connexion en cours

- La LED d'état s'allume en bleu : l'appareil s'est connecté au réseau

- La LED d'état s'allume en vert : l'appareil est connecté à un autre appareil numérique EHEIM

Affichage sur l'écran (☒L)

Pendant le fonctionnement, l'écran de l'appareil affiche toujours la température actuelle de l'eau.

Signification des symboles
OFF L'appareil est hors tension.
°C La température de l'eau est mesurée en degrés Celsius.
°F	La température de l'eau est mesurée en degrés Fahrenheit.
	Clignote : le mode refroidissement est en cours de préparation.S'illumine : le refroidissement est activé. Le refroidisseur refroidit.
	S'illumine : le chauffage est allumé. Le climatiseur chauffe.

Mise hors service et élimination

Pour éliminer l'appareil, respectez les prescriptions légales en vigueur. Informations relatives à l'élimination des appareils électriques et électroniques au sein de la Communauté Européenne : au sein de la Communauté Européenne, l'élimination d'appareils électriques est règlementée par des prescriptions nationales basées sur la directive de l'UE 2012/19/UE relative aux appareils électroniques usagés (WEEE). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez-le de manière écologique et déposez-le dans un point de recyclage.

DANGER ! Électrocution !

- Retirez la fiche secteur et le bloc d'alimentation avant le dépannage.

Dysfonctionnement Cause possible Remède

L’écran ne s’allume pas	Pas de courant	▸ Vérifiez si la fiche secteur est totalement insérée dans la prise de courant
L’écran affiche OFF en permanence	Le contrôleur WiFi n’est pas prêt à fonctionner	▸ Vérifiez si la fiche secteur est totalement insérée dans la prise de courant▸ Vérifiez si le câble de la fiche secteur est raccordé au contrôleur WiFi et entièrement inséré
Refroidissement ou réchauffement de l’eau insuffisant, la température de consigne n’est pas atteinte	Circulation insuffisante de l’eau	▸ Vérifiez si le filtre de l’aquarium ou la pompe fonctionnent▸ Vérifiez la présence de plis et de rétrécissements de sections sur l’installation de tuyauterie▸ Nettoyez le filtre de l’aquarium ou la pompe▸ Nettoyez le système de tuyauterie
	La puissance de refroidissement ou de réchauffement est trop faible pour la quantité d’eau	▸ Vérifiez les données de puissance (voir Caractéristiques techniques)
	L’aquarium ou le système de tuyauterie ne sont pas suffisamment isolés ou les conduites de tuyauterie sont trop longues	▸ Isolez le système de tuyauterie ou les parois de l’aquarium▸ Installez les conduites de tuyauterie de façon à ce que celles-ci soient aussi courtes que possible
	Résistances plus importantes à l’écoulement en raison d’accessoires supplémentaires dans le système de tuyauterie (p. ex. réacteurs CO2, clarificateurs UVC ou autres groupes)	▸ Diminuez les résistances à l’écoulement▸ Faites fonctionnez le climatiseur via un circuit hydraulique séparé
	Aucun air chaud ne s’échappe du compartiment d’évacuation de l’air chaud	▸ Le compresseur de refroidissement ne fonctionne pas correctement Adressez-vous au service clients EHEIM : www.eheim.com

Pour tout autre dysfonctionnement, veuillez vous adresser au S. A. V. EHEIM.

DANGER ! Électrocution !

- Retirez la fiche secteur et le bloc d'alimentation avant le dépannage.

Message Cause possible Remède

P1 Le capteur de température pour la température de l'eau est défectueux		► Adressez-vous au service clients EHEIM : www.eheim.com
P2 Le capteur de température pour la protection anti-sur chauffe est défectueux	-	► Adressez-vous au service clients EHEIM : www.eheim.com
HA La température de l'eau est supérieure à la température de consigne définie		► Vérifiez si le filtre de l'aquarium ou la pompe fonctionnent► Vérifiez la présence de plis et de rétrécissements de sections sur l'installation de tuyauterie► Nettoyez le filtre de l'aquarium ou la pompe► Nettoyez le système de tuyauterie
		► Vérifiez si la fonction de refroidissement est activée
HA2(Surchauffe)	Le filtre à air et/ou la grille d'aération sont sales	► Nettoyez le filtre à air
	La température ambiante est trop élevée	► Assurez-vous que l'appareil fonctionne avec une température am-biante max. de +38°C
	Le système d'aération de l'appareil est endommagé	► Adressez-vous au service clients EHEIM : www.eheim.com
LA La température de l'eau est inférieure à la température de consigne définie		► Vérifiez si le filtre de l'aquarium ou la pompe fonctionnent► Vérifiez la présence de plis et de rétrécissements de sections sur l'installation de tuyauterie► Nettoyez le filtre de l'aquarium ou la pompe► Nettoyez le système de tuyauterie
		► VérifieZ si la fonction de chauffage est activée

Pour tout autre dysfonctionnement, veuillez vous adresser au S. A. V. EHEIM.

Caractéristiques techniques

climacontrol+ S M L
Typ 3750 3751 3752
Taille d'aquarium jusqu'à 500 l 1 000 l		2 000 l
Tension secteur/fréquence		230 V / 50 Hz
Puissance absorbée (mode refroidissement)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Puissance de refroidissement: *
Température de l'eau 25°C1	max.	500 l 1 000 l	2 000 l
Température de l'eau 12°C2	max.	200 l	300 l	500 l
Niveau sonore / 80 cm (mode refroidissement)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Puissance absorbée (mode chauffage)		300 W
Performance de chauffage Δt**		~15°C	~10°C	~6°C
Raccord de tuyau pour ∅ de tuyau	IN	∅ 16/22 mm / avec manchon de réduction 19/27 mm
	OUT
Débit d'eau	min.	500 l/h
	max.	800 l/h
Pression du système	max.	1 bar / 14,4 psi
Poids		17,0 kg	18,7 kg	19,7 kg
Dimensions (L x P x H)		310×310×447 mm	310×310×489 mm	310×310×531 mm
Bloc d'alimentation
Type		7341218
Prise		EUR
Entrée		100 – 240 V / 50/60 Hz / 0,4 A
Sortie		5 V DC / 1 A / 5 W

* = détermination des valeurs : 1× aquarium avec cache, température ambiante 30°C, charge thermique ^1 modèle S et M = 0,3 W/l, modèle L = 0,2 W/l, ^2=0,1 W/l * = détermination des valeurs 1× aquarium avec cache, température ambiante 20°C, Δt = différence de température entre la température ambiante et la température de l'eau

Pièces de rechange

Voir page 3.

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM

EHEIM GmbH & Co. KG

Plochinger Str. 54

73779 Deizisau

Germany

Tel. [phone]

Fax [phone]

www. eheim. com
