NÁVOD K OBSLUZE climacontrol+ L EHEIM

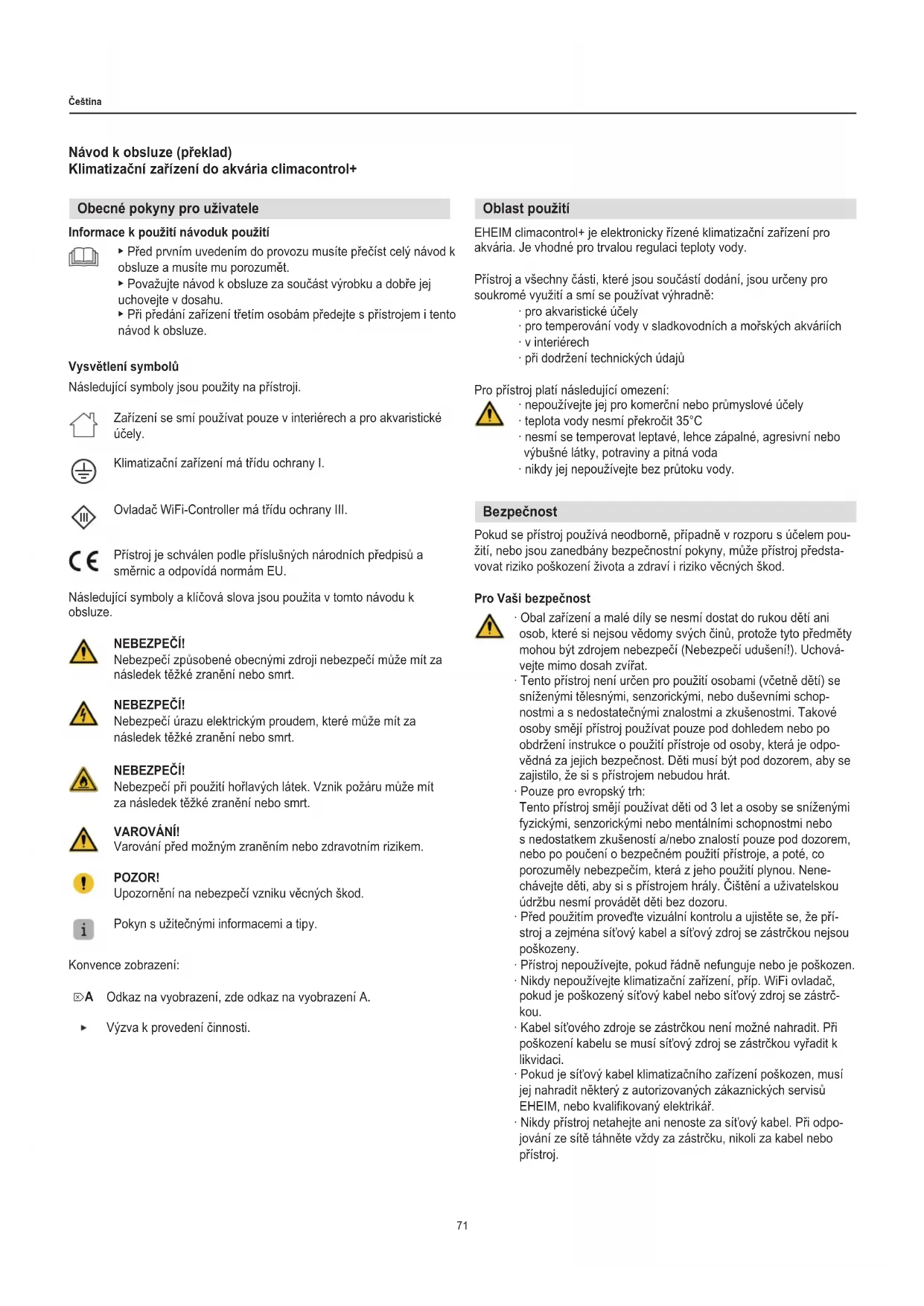

= 0,1 W/l ** = Określanie wartości 1× akwarium z osłoną, temperatura pomieszczenia 20°C, Δt = różnica między temperaturą pomieszczenia i wody Części zamienne Patrz strona 3.71 Čeština Návod k obsluze (překlad) Klimatizační zařízení do akvária climacontrol+ Obecné pokyny pro uživatele Informace k použití návoduk použití ▶ Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět. ▶ Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu. ▶ Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze. Vysvětlení symbolů Následující symboly jsou použity na přístroji. Zařízení se smí používat pouze v interiérech a pro akvaristické účely. Klimatizační zařízení má třídu ochrany I. Ovladač WiFi-Controller má třídu ochrany III. Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU. Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze. NEBEZPEČÍ! Nebezpečí způsobené obecnými zdroji nebezpečí může mít za následek těžké zranění nebo smrt. NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem, které může mít za následek těžké zranění nebo smrt. NEBEZPEČÍ! Nebezpečí při použití hořlavých látek. Vznik požáru může mít za následek těžké zranění nebo smrt. VAROVÁNÍ! Varování před možným zraněním nebo zdravotním rizikem. POZOR! Upozornění na nebezpečí vzniku věcných škod. Pokyn s užitečnými informacemi a tipy. Konvence zobrazení: Odkaz na vyobrazení, zde odkaz na vyobrazení A. Výzva k provedení činnosti.

Bezpečnost Pokud se přístroj používá neodborně, případně v rozporu s účelem pou- žití, nebo jsou zanedbány bezpečnostní pokyny, může přístroj předsta- vovat riziko poškození života a zdraví i riziko věcných škod. Pro Vaši bezpečnost ‧ Obal zařízení a malé díly se nesmí dostat do rukou dětí ani osob, které si nejsou vědomy svých činů, protože tyto předměty mohou být zdrojem nebezpečí (Nebezpečí udušení!). Uchová

vejte mimo dosah zvířat. ‧ Tento přístroj není určen pro použití osobami (včetně dětí) se sníženými tělesnými, senzorickými, nebo duševními schop- nostmi a s nedostatečnými znalostmi a zkušenostmi. Takové osoby smějí přístroj používat pouze pod dohledem nebo po obdržení instrukce o použití přístroje od osoby, která je odpo- vědná za jejich bezpečnost. Děti musí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. ‧ Pouze pro evropský trh: Tento přístroj smějí používat děti od 3 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečím, která z jeho použití plynou. Nene- chávejte děti, aby si s přístrojem hrály. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. ‧ Před použitím proveďte vizuální kontrolu a ujistěte se, že pří- stroj a zejména síťový kabel a síťový zdroj se zástrčkou nejsou poškozeny. ‧ Přístroj nepoužívejte, pokud řádně nefunguje nebo je poškozen. ‧ Nikdy nepoužívejte klimatizační zařízení, příp. WiFi ovladač, pokud je poškozený síťový kabel nebo síťový zdroj se zástrč- kou. ‧ Kabel síťového zdroje se zástrčkou není možné nahradit. Při poškození kabelu se musí síťový zdroj se zástrčkou vyřadit k likvidaci. ‧ Pokud je síťový kabel klimatizačního zařízení poškozen, musí jej nahradit některý z autorizovaných zákaznických servisů EHEIM, nebo kvali󰘰kovaný elektrikář. ‧ Nikdy přístroj netahejte ani nenoste za síťový kabel. Při odpo- jování ze sítě táhněte vždy za zástrčku, nikoli za kabel nebo přístroj. Oblast použití EHEIM climacontrol+ je elektronicky řízené klimatizační zařízení pro akvária. Je vhodné pro trvalou regulaci teploty vody. Přístroj a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně: ‧ pro akvaristické účely ‧ pro temperování vody v sladkovodních a mořských akváriích ‧ v interiérech ‧ při dodržení technických údajů Pro přístroj platí následující omezení: ‧ nepoužívejte jej pro komerční nebo průmyslové účely ‧ teplota vody nesmí překročit 35°C ‧ nesmí se temperovat leptavé, lehce zápalné, agresivní nebo výbušné látky, potraviny a pitná voda ‧ nikdy jej nepoužívejte bez průtoku vody.72 Čeština ‧ V žádném případě nestrkejte prsty nebo předměty do štěrbin ventilační mřížky. Kontakt s kolem ventilátoru může způsobit poranění. ‧ Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití. ‧ Chraňte síťový kabel před žárem, oleji a ostrými hranami. ‧ Nikdy neprovádějte technické změny na zařízení. ‧ Používejte pouze originální náhradní díly a příslušenství k přístroji. ‧ Opravy smí provádět výhradně autorizovaný servis EHEIM. ‧ Doporučujeme jistit všechna elektrická akvarijní zařízení proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA. ‧ V zásadě odpojujte všechny přístroje v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi. ‧ Chraňte zásuvku, síťovou zástrčku a síťový zdroj před mokrem a vlhkostí. Vytvořte ze síťového kabelu smyčku na odkapávání. Ta zabraňuje, aby se voda, která by případně stékala po kabelu, dostala do zásuvky a způsobila zkrat. ‧ Elektrické údaje přístroje a síťového zdroje se musí shodovat s údaji elek- trické sítě. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu. ‧ Na zadní stranu přístroje nepřipevňujte žádné vícenásobné zásuvky ani přenosné části sítě. ‧ Přístroj odpovídá směrnici o rádiových zařízeních 2014/53/EU. Úplný text EU prohlášení o shodě je k dispozici na následující internetové adrese: www.eheim.com. ‧ Používejte pouze síťový zdroj se zástrčkou dodaný s ovlada- čem WiFi Controller. Pokud je potřeba nahradit síťový zdroj se zástrčkou, je potřeba použít pouze originální díl EHEIM. ‧ Přístroj obsahuje hořlavý chladicí médium R290. Práce smí vykonávat výhradně zkušený a odborný personál vyškolený pro manipulaci s plynem R290. ‧ Okruh chladicího média nesmí být poškozen. ‧ Pokud je nutné přístroj zlikvidovat, postupujte tak, jak je popsáno v kapitole Vyřazení z provozu a likvidace. AC/DC Adapter Power Supply Chord Drip Loop Aquarium Montáž a instalace Vybalení POZOR! Nebezpečí věcných škod. ▶ Zohledněte hmotnost přístroje. Přístroj noste vždy za oba úchyty. Obalový materiál uchovejte pro pozdější skladování nebo přepra

1. Otevřete obal a vyjměte příslušenství.

2. Vytáhněte přístroj za úchyty nahoru z obalu.

3. Odstraňte polystyrenovou ochranu a plastový sáček.

4. Zkontrolujte obsah dodávky, zda je kompletní.

5. Zkontrolujte všechny díly, zda se nepoškodily při přepravě.

Místo instalace ‧ Pro zajištění bezpečného provozu zařízení v souladu s určením nesmí být přístroj vystaven v žádném případě povětrnostním vlivům nebo přímým tepelným zdrojům. Přístroj může být používán v rozsahu okolní teploty od 10°C do 38°C. ‧ Přístroj musí být v akváriu umístěn níže než je hladina vody. Zohled

něte přitom max. instalační výšku 180 cm. Příprava (⌦E/F)

na klimatizační zařízení.

2. Kryt zajistěte šroubovým klíčem

pootočením šroubů o čtvrti- nu doleva a doprava ve směru hodinových ručiček.

spojte datovým kabelem RJ45

klimatizačním zařízením.

4. Spojte ovladač WiFi Controller se síťovým zdrojem

5. Odstraňte záslepku na přípojce IN

Záslepky uchovejte. Mohou se použít při přepravě jako zajištění proti vytečení zbytkové vody. Umístění ve spodní skříňce pod akváriem, příp. ve skříních (⌦G/H/I) Dodržte minimální rozestupy nejméně 50 mm od stěn a dveří skříně. Nechte volné otvory pro přívod a odvod vzduchu.

1. Pro umístění přístroje vyberte rovnou plochu.

2. Pilou vyřízněte otvor

), např. do zadní strany skříně, aby byl zajištěn přívod čerstvého vzduchu a bylo možné tudy vést hadice a elektroin

vyřízněte pilou otvor pro umístění průduchu pro odvod teplého vzduchu

, aby byl teplý vzduch z přístroje odváděn ze skříně. ‧ Pro vyznačení výřezu použijte samolepicí šablonu. ‧ Doporučujeme umístit výřez pro průduch teplého vzduchu na zadní stranu skříně. Díky tomu je digitální displej dobře viditel- ný zepředu. Zohledněte přitom rozměry v následující tabulce: Rozměry průduchu pro odvod teplého vzduchu S 260 mm T 74 mm U > 60 mm

4. Po instalaci hadic přisuňte přístroj k odpovídající stěně a na-

suňte průduch pro odvod horkého vzduchu zezadu vyřezaným otvorem do přístroje. Umístění volně v prostoru Zohledněte minimální rozestupy nejméně 50 mm od stěn, nábyt

ku apod., aby byl zajištěn optimální přívod čerstvého vzduchu a odvodu teplého vzduchu.

1. Pro umístění přístroje vyberte rovnou plochu.

Instalujte hadice (⌦J/K) POZOR! Nebezpečí věcných škod. ▶ Přístroj provozujte výhradně s 󰘰ltrovanou, čistou vodou.73 Čeština ‧ Zohledněte příklady instalace ⌦B/C/D. ‧ Pro zajištění optimálního a efektivního 󰘰ltračního účinku do- poručujeme provozovat akvarijní 󰘰ltry a klimatizační přístroje s oddělenými okruhy vody (⌦C). ‧ Pro jednoduchou instalaci doporučujeme namazat spojovací díly trochou vazelíny.

1. Hadici (Ø 16/22) protáhněte svorkou

2. Převlečnou matici

3. Do převlečné matky vložte těsnění

4. Připojte hadici na hrdlo hadice.

U hadice Ø 19/27 nasuňte nejprve na hrdlo hadice redukční nátrubek

. Poté připojte hadici.

5. Spojení hadice zajistěte pojistkou hadice. Za tímto účelem

6. Tlakovou stranu 󰘰ltru nebo čerpadla (zpětných tok do akvária)

spojte s přípojkou IN klimatizačního zařízení. Zpětný chod vody do akvária napojte na přípojku OUT na klimatizačním zařízení.

7. Převlečné matice obou hrdel hadice ručně utáhněte. Nepouží-

vejte kleště! Údržba NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! ▶ Před jakoukoli údržbovou prací vytáhněte zástrčku síťového zdroje ovladače WiFi Controller a síťovou zástrčku klimatizač- ního zařízení. POZOR! Nebezpečí věcných škod. ▶ K čištění nepoužívejte žádné tvrdé předměty nebo agresivní čisticí prostředky. ▶ Žádný díl není určen do myčky nádobí! V následujících kapitolách jsou popsány údržbové práce, které jsou nutné pro optimální provoz bez poruch. Pravidelná údržba prodlužuje životnost výrobku a zajišťuje funkčnost klimatizačního zařízení na dlouhou dobu. Čištění vzduchového 󰄈ltru Doporučení pro údržbu Vzduchový 󰘰ltr ⑲ čistěte přibližně každé 2–3 týdny, ovšem mini

málně jednou měsíčně.

1. Umělohmotnou mřížku

na čelní straně klimatizačního zaří- zení odklopte dopředu.

2. Vyjměte vzduchový 󰘰ltr a vyčistěte 󰘰ltr vlažnou vodou.

3. Vyschlý vzduchový 󰘰ltr znovu nasaďte na přední straně a

uzavřete plastovou mřížku. Předtím než oddělíte hadice od klimatizačního zařízení, přerušte přívod vody vypnutím čerpadla, příp. 󰘰ltru. Stiskněte obě svorky hadice

dohromady, abyste zabránili vytékání vody. Uvedení do provozu POZOR! Nebezpečí věcných škod. ▶ Klimatizační přístroj neprovozujte bez průtoku vody. ▶ Zajistěte, aby voda cirkulovala a soustava hadic byla zcela odvzdušněná.

1. Uveďte do provozu čerpadlo, příp. 󰘰ltr, abyste vytvořili oběh

2. Počkejte cca 2 minuty dokud se soustava hadic zcela neod-

3. Zkontrolujte, zda těsní připojení hadic

klimatizačního zařízení ⌦F).

4. Síťový zdroj se zástrčkou

klimatizačního přístroje zasuňte do zásuv- ky. Na displeji na čelní straně se zobrazí OFF (⌦L). Ovládání pomocí připojení k síti WLAN POZOR! Nebezpečí věcných škod. ▶ Nepřipojujte žádné jiné přístroje kromě ovladače WiFi Contro- ller, který je součástí dodání. Systémové předpoklady Koncový přístroj schopný připojit se k síti WLAN (smartphone, tablet, notebook atd.). Vytvoření sítě

1. Síťový zdroj se zástrčkou zasuňte do zásuvky. LED dioda

svítí. ‧ LED dioda stavu bliká bíle: Síť je hledána, příp. vytvářena ‧ LED dioda stavu svítí modře: Byla vytvořena nová síť ‧ Displej zařízení zobrazuje aktuální teplotu vody. ‧ Kompresor se sepne při prvním spuštění se zpožděním 2 minuty. Spojení se sítí WLAN

2. Otevřete síťová nastavení Vašeho koncového přístroje (smart

3. Spojte koncový přístroj se sítí WLAN (SSID) EHEIM clima

4. Zadejte bezpečnostní klíč sítě (key).

Bezpečnostní síť klíče (key) najdete na štítku na zadní straně ovladače WiFi Controller. Případně můžete také pro vytvoření spojení naskenovat QR kód 1 (viz štítek). Otevření webové stránky

5. Otevřete webový prohlížeč a zadejte následující webovou

adresu: http://192.168.1.1, eheimdigital nebo eheimdigital. local Případně můžete také naskenovat QR kód 2 (viz štítek), aby se software otevřel v prohlížeči. První kon󰄈gurace

6. Zvolte požadovaný jazyk z výběru jazyků a sledujte pokyny pro

první kon󰘰guraci. Podrobnější návod k softwaru si můžete stáhnout pomocí QR kódu na čelní straně nebo na stránce www.eheim.com. Význam LED diody stavu ‧ LED dioda stavu bliká bíle: Síť je hledána, příp. vytvářena ‧ LED dioda stavu svítí modře: Přístroj vytvořil síť ‧ LED dioda stavu svítí zeleně: Přístroj je spojen s jiným zařízením EHEIMdigital74 Čeština Vyřazení z provozu a likvidace Likvidace V případě likvidace přístroje dbejte na příslušná zákonná ustano

vení. Informace o likvidaci elektrických a elektronických přístrojů v ES: V rámci Evropského společenství se likvidace přístrojů s elektric- kým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je. Odstraňování poruch NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! ▶ Před odstraňováním poruch vytáhněte síťovou zástrčku a zástrčku síťového zdroje ze sítě. Porucha Možná příčina Řešení Displej se nezapíná Bez napájení proudem ▶ Zkontrolujte, zda je síťová zástrčka zcela zasunuta v zásuvce Displej trvale zobrazuje OFF Ovladač WiFi Controller není připraven k provozu ▶ Prověřte, zda je zástrčka síťového zdroje zcela zasunuta v zásuvce ▶ Zkontrolujte, zda je kabel síťového zdroje spojen s ovladačem WiFi Controller a je zcela zasunut Nedostatečné chlazení vodou, příp. zahřívání vody, požadova

ná teplota není dosažena Nedostatečný oběh vody ▶ Zkontrolujte, zda je v provozu akvarijní 󰘰ltr nebo čerpadlo ▶ Zkontrolujte zapojení hadic, zda nemá záhyby, příp. nedošlok zúžení průměru ▶ Vyčistěte akvarijní 󰘰ltr nebo čerpadlo ▶ Vyčistěte soustavu hadic Příliš nízký výkon chlazení, příp. topení na dané množství vody ▶ Zkontrolujte údaje o výkonu (viz technické údaje) Akvárium a/nebo soustava hadic nejsou dostatečně izolovány nebo je vedení hadicemi příliš dlouhé ▶ Zaizolujte soustavu hadic nebo stěny akvária ▶ Instalujte vedení hadicemi tak krátké, jak je to možné Zvýšený průtočný odpor z důvodu doda

tečného příslušenství v soustavě hadic (např. reaktory CO

, sterilizátor UV-C a podobná zařízení) ▶ Snižte průtočný odpor ▶ Klimatizační zařízení provozujte v odděleném vodním oběhu Z průduchu pro odvod teplého vzduchu nevychází teplý vzduch ▶ Chladicí kompresor nepracuje správně. Obraťte se na zákaznický servis EHEIM: www.eheim.com Při jiných poruchách se prosím obraťte na servis EHEIM. Zobrazení na displeji (⌦L) Displej zobrazuje v provozním režimu aktuální teplotu vody. Význam symbolů OFF Přístroj je vypnut. °C Teplota vody je měřena ve stupních Celsia.

Teplota vody je měřena ve stupních Fahrenheita. Bliká: Režim chlazení se připravuje. Svítí: Chlazení je zapnuto. Klimatizační zařízení chladí. Svítí: Topení je zapnuto. Klimatizační zařízení topí.75 Čeština Chybová hlášení (displej) NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! ▶ Před odstraňováním poruch vytáhněte síťovou zástrčku a zástrčku síťového zdroje ze sítě. Hlášení Možná příčina Řešení P1 Čidlo teploty vody je vadné ▶ Obraťte se na zákaznický servis EHEIM: www.eheim.com P2 Čidlo teploty pro ochranu před přehříváním je vadné ▶ Obraťte se na zákaznický servis EHEIM: www.eheim.com HA Teplota vody je vyšší než požadovaná nastavená teplota ▶ Zkontrolujte, zda je v provozu akvarijní 󰘰ltr nebo čerpadlo ▶ Zkontrolujte zapojení hadic, zda nemá záhyby, příp. nedošlok zúžení průměru ▶ Vyčistěte akvarijní 󰘰ltr nebo čerpadlo ▶ Vyčistěte soustavu hadic ▶ Zkontrolujte, zda je zapnutá chladicí funkce HA2 (Přehřívání) Je znečištěn vzduchový 󰘰ltr a/nebo odvětrávací mřížka ▶ Vyčistěte vzduchový 󰘰ltr Teplota okolí je příliš vysoká ▶ Ujistěte se, že je přístroj provozován při max. teplotě okolí +38°C Větrací systém přístroje je poškozen ▶ Obraťte se na zákaznický servis EHEIM: www.eheim.com LA Teplota vody je nižší než požadovaná nastavená teplota ▶ Zkontrolujte, zda je v provozu akvarijní 󰘰ltr nebo čerpadlo ▶ Zkontrolujte zapojení hadic, zda nemá záhyby, příp. nedošlo k zúžení průměru ▶ Vyčistěte akvarijní 󰘰ltr nebo čerpadlo ▶ Vyčistěte soustavu hadic ▶ Zkontrolujte, zda je zapnutá funkce topení Při jiných poruchách se prosím obraťte na servis EHEIM. Technické údaje climacontrol+ S M L Typ 3750 3751 3752 Velikost akvária až 500 l 1 000 l 2 000 l Síťové napětí/frekvence 230 V / 50 Hz Příkon (režim chlazení) 260 W (230 V) 300 W (230 V) 400 W (230 V) Výkon chlazení: * Teplota vody 25°C

max. 200 l 300 l 500 l Hladina hluku / 80 cm (režim chlazení) ~47 – 50 dB ~50 – 53 dB ~51 – 54 dB Příkon (režim topení) 300 W Výkon topení Δt** ~15°C ~10°C ~6°C Přípojka pro hadici o Ø

Ø 16/22 mm / s redukční objímkou 19/27 mm OUT Průtok vody min. 500 l/h max. 800 l/h Systémový tlak max. 1 bar / 14,4 psi Hmotnost 17,0 kg 18,7 kg 19,7 kg Rozměry (d x š x v) 310 × 310 × 447 mm 310 × 310 × 489 mm 310 × 310 × 531 mm Síťový zdroj se zástrčkou Typ 7341218 Zástrčka EUR Vstup 100 – 240 V / 50/60 Hz / 0,4 A Výstup 5 V DC / 1 A / 5 W

• = stanovení hodnoty: 1× akvárium s krytem, teplota prostoru 30°C, tepelné zatížení
