Тип продукта	Кондиционер для аквариума с электронным регулированием
Модель	climacontrol+ L (реф. 3752)
Размеры (Д × Ш × В)	310 × 310 × 531 мм
Вес	19,7 кг
Электропитание	230 В / 50 Гц
Потребляемая мощность (охлаждение)	400 Вт
Потребляемая мощность (нагрев)	300 Вт
Производительность охлаждения	Аквариум до 2000 л (при 25°C) / 500 л (при 12°C)
Производительность нагрева Δt	~6°C
Рекомендуемый расход воды	500 – 800 л/ч
Макс. давление в системе	1 бар / 14,4 psi
Подключение шланга (IN/OUT)	ø 16/22 мм (с переходником 19/27 мм)
Уровень шума (на расстоянии 80 см)	~51 – 54 дБ (режим охлаждения)
Хладагент	R290 (легковоспламеняющийся)
Степень защиты (кондиционер)	I
Степень защиты (контроллер WiFi)	III
Допустимая температура окружающей среды	от 10°C до 38°C
Макс. температура воды	35°C
Макс. высота установки (под аквариумом)	180 см
Подключение	WiFi с выделенным контроллером, веб-интерфейс
Текущее обслуживание	Очистка воздушного фильтра каждые 2-3 недели (теплой водой)
Безопасность	Рекомендуется УЗО на 30 мА; при повреждении сетевого кабеля замена в сервисном центре EHEIM
Запасные части	Доступны через сервисный центр EHEIM (см. стр. 3 инструкции)
Гарантия и ремонтопригодность	Ремонт только в сервисном центре EHEIM; блок питания не подлежит замене при повреждении
Назначение	Аквариум пресноводный или морской, внутреннее использование, частное применение

Часто задаваемые вопросы - climacontrol+ L EHEIM

Как подключить кондиционер к моей сети Wi-Fi?

Вставьте блок питания контроллера Wi-Fi. Подключите ваше устройство к сети 'EHEIM clima XXXXXXXX' и введите ключ безопасности (Key), расположенный на задней панели контроллера. Откройте браузер и перейдите по адресу http://192.168.1.1 или eheimdigital. Затем следуйте инструкциям начальной настройки.

Что означает отображение 'OFF' на экране?

Отображение 'OFF' означает, что устройство выключено. Проверьте, что вилка кондиционера вставлена в розетку и контроллер Wi-Fi получает питание. Если проблема не устраняется, обратитесь к таблице устранения неисправностей в инструкции.

Как интерпретировать коды ошибок P1 и P2?

Коды P1 и P2 указывают на неисправность датчика температуры воды и датчика защиты от перегрева соответственно. В обоих случаях обратитесь в службу поддержки EHEIM (www.eheim.com) для ремонта.

Что делать, если появляется сообщение 'HA'?

Код HA означает, что температура воды выше заданной. Проверьте расход помпы, отсутствие перегибов шлангов, чистоту фильтра аквариума и убедитесь, что режим охлаждения включен.

Как очистить воздушный фильтр?

Откиньте переднюю пластиковую решетку вперед, извлеките воздушный фильтр, промойте его теплой водой, дайте высохнуть, затем установите на место и закройте решетку. Выполняйте эту процедуру каждые 2-3 недели.

Можно ли использовать кондиционер без циркуляции воды?

Нет, никогда не включайте устройство без протока воды. Убедитесь, что помпа или фильтр работают и контур полностью заполнен водой перед включением кондиционера.

Какие минимальные расстояния необходимо соблюдать при установке?

Обеспечьте свободное пространство не менее 50 мм вокруг устройства для вентиляции. При установке в шкаф вырежьте отверстие примерно 200×200 мм для притока свежего воздуха и вырез для отсека отвода горячего воздуха (размеры указаны в инструкции).

Можно ли подключить кондиционер последовательно с фильтром аквариума?

Рекомендуется использовать отдельные гидравлические контуры для фильтра и кондиционера для оптимизации расхода. При последовательном подключении убедитесь, что расход остается в рекомендуемом диапазоне (500–800 л/ч) и давление не превышает 1 бар.

Как утилизировать устройство по окончании срока службы?

Не выбрасывайте устройство вместе с бытовыми отходами. В соответствии с директивой WEEE (2012/19/EU) сдайте его бесплатно в пункт сбора или на станцию переработки. Упаковка подлежит вторичной переработке.

Что делать, если светодиод состояния контроллера Wi-Fi мигает белым и не фиксируется?

Мигающий белый светодиод означает, что контроллер ищет сеть или пытается подключиться. Проверьте, включен ли ваш Wi-Fi роутер, используете ли вы правильный ключ безопасности и находится ли контроллер в зоне действия. Если проблема сохраняется, перезагрузите контроллер, отключив и снова подключив его блок питания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ climacontrol+ L EHEIM

ru Руководство по обслуживанию

el Οδηγίες χρήσης

ko 사용 설명서

zh 操作说明书

de Bedienungsanleitung (Original) – Aquarium Klimagerät climacontrol+....6
en Operating manual (translation) – Aquarium climate control unit climacontrol+....11
fr Mode d'emploi (original) – Climatiseur pour aquarium climacontrol+....16
it Istruzioni per l'uso (traduzione) – Condizionatore per acquari climacontrol+ 21
es Manual de instrucciones (traducción) – Climatizador para acuarios climacontrol+....26
pt Manual de instruções (tradução) – Aparelho de climatização para aquário climacontrol+....31
nl Bedieningshandleiding (vertaling) – Aquarium temperatuurregelaar climacontrol+ 36
da Betjeningsvejledning (oversættelse) – Akvarium klimaapparat climacontrol+....41
SV Bruksanvisning (översättning) – Akvarie-klimatanläggning climacontrol+ 46
no Bruksanvisning (oversettelse) – Klimaapparat for akvarium climacontrol+....51
fi Käyttöohje (käännös) – Akvaario ilmastointilaite climacontrol+....56
tr Akvaryum klima cihazı climacontrol+ – Kullanım kulavuzu (çeviri)....61
pl Instrukcja obsługi (tłumaczenie) – Klimatyzator akwarystyczny climacontrol+......66
cs Návod k obsluze (překlad) – Klimatizační zařízení do akvária climacontrol+....71
Návod na obsluhu (preklad) – Klimatizačný prístroj pre akvária climacontrol+....76
hu Használati utasítás (fordítás) – climacontrol+ akváriumban használt klímaberendezéséhez....81
sl Navodila za uporabo (prijevod) – Akvarijska klimatska naprava....86
sr Uputstvo za upotrebu (prevod) – Klima uređaj za akvarijume climacontrol+....91
ro Manual de utilizare (traducere) – Aparat de climatizare pentru acvariu climacontrol+....96
bg Инструкция за експлоатация (превод) – климатично устройство за аквариум climacontrol+ 101
ru Руководство по эксплуатации (перевод) – Кондиционер для аквариума climacontrol+ 106
el Οδηγίες χρήσης (μετάφραση) – Κλιματιστικό ενυδρείων climacontrol+......112
ko 사용 설명서 (번역) – 수족관 온도조절기 climacontrol+....118
zh 操作说明书（翻译件）-鱼缸空调机climacontrol+ 123

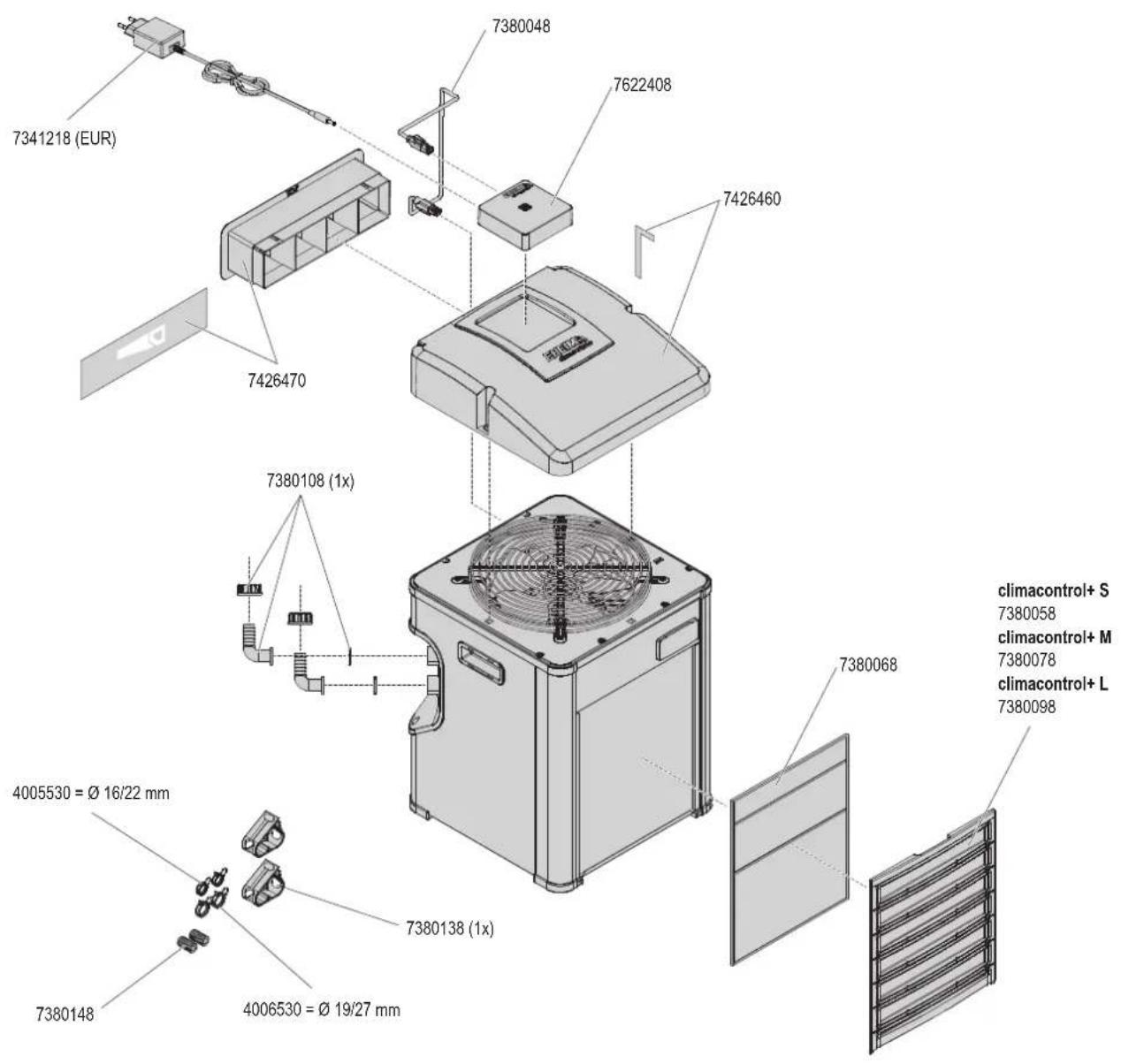

7341218 (EUR) 7380048 7622408 7426460 7426470 7380108 (1x) 7380068 climacontrol+ S 7380058 climacontrol+ M 7380078 climacontrol+ L 7380098 4005530 = Ø 16/22 mm 7380138 (1x) 7380148 4006530 = Ø 19/27 mm

A

Указание с полезна информация и указания.

ВНИМАНИЕ! Имуществена щета.

ВНИМАНИЕ! Имуществена щета.

ОПАСНОСТ! Токов удар!

ВНИМАНИЕ! Имуществена щета.

Пускане в експлоатация

ВНИМАНИЕ! Имуществена щета.

ВНИМАНИЕ! Имуществена щета.

Показания на дисплея (☒L)

ОПАСНОСТ! Токов удар!

ОПАСНОСТ! Токов удар!

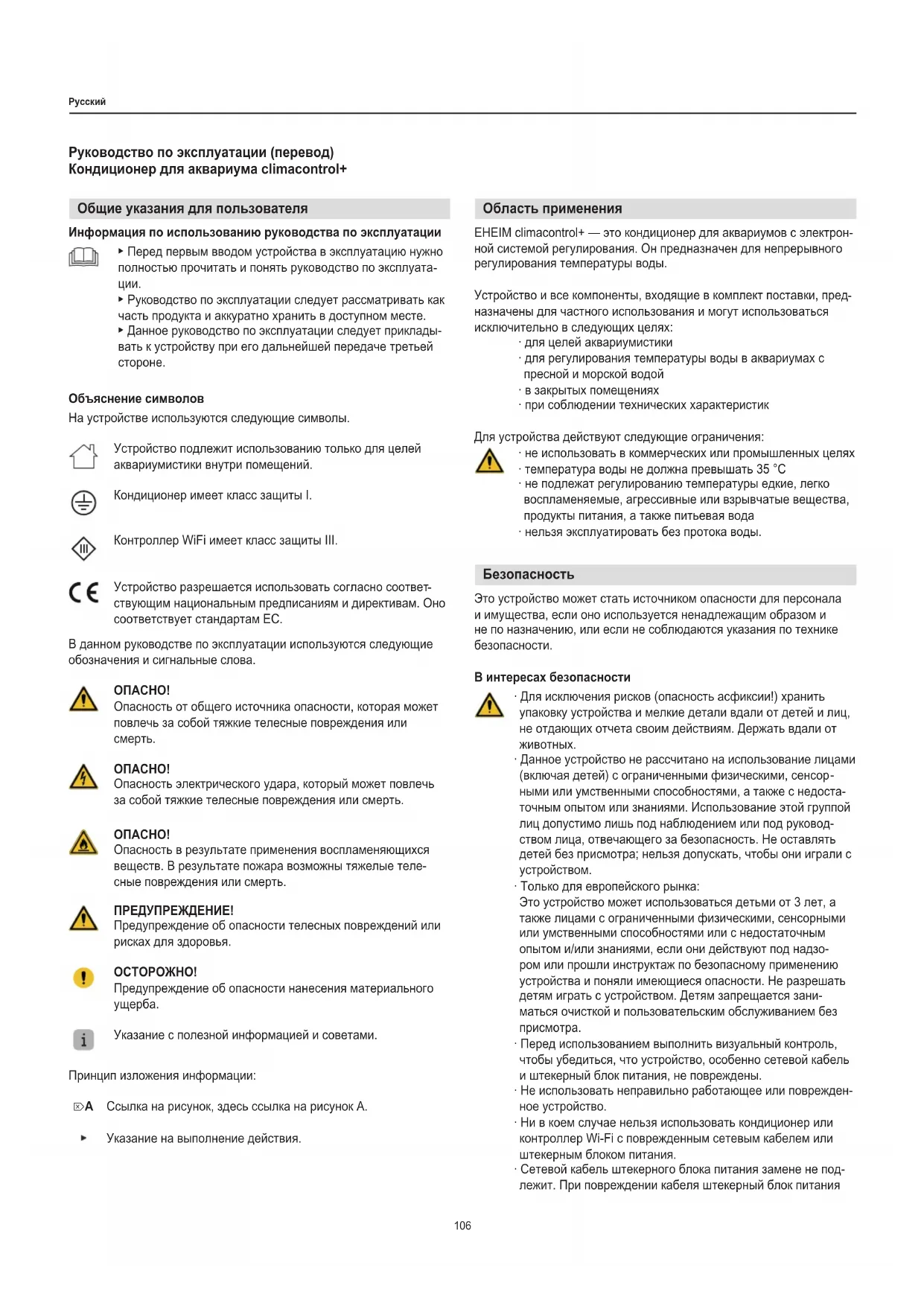

Руководство по эксплуатации (перевод) Кондиционер для аквариума climacontrol+

Общие указания для пользователя

Информация по использованию руководства по эксплуатации

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации.
▶ Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
▶ Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы.

Устройство подлежит использованию только для целей аквариумистики внутри помещений.

Кондиционер имеет класс защиты I.

Контроллер WiFi имеет класс защиты III.

Устройство разрешается использовать согласно соответствующим национальным предписаниям и директивам. Оно соответствует стандартам ЕС.

В данном руководстве по эксплуатации используются следующие обозначения и сигнальные слова.

ОПАСНО!

Опасность от общего источника опасности, которая может повлечь за собой тяжкие телесные повреждения или смерть.

ОПАСНО!

Опасность электрического удара, который может повлечь за собой тяжкие телесные повреждения или смерть.

ОПАСНО!

Опасность в результате применения воспламеняющихся веществ. В результате пожара возможны тяжелые телесные повреждения или смерть.

ПРЕДУПРЕЖДЕНИЕ!

Предупреждение об опасности телесных повреждений или рисках для здоровья.

ОСТОРОЖНО!

Предупреждение об опасности нанесения материального ущерба.

Указание с полезной информацией и советами.

Принцип изложения информации:

A

Ссылка на рисунок, здесь ссылка на рисунок А.

▶ Указание на выполнение действия.

Область применения

EHEIM climacontrol+ — это кондиционер для аквариумов с электронной системой регулирования. Он предназначен для непрерывного регулирования температуры воды.

Устройство и все компоненты, входящие в комплект поставки, предназначены для частного использования и могут использоваться исключительно в следующих целях:

· для целей аквариумистики
• для регулирования температуры воды в аквариумах с пресной и морской водой
• в закрытых помещениях
- при соблюдении технических характеристик

Для устройства действуют следующие ограничения:

• не использовать в коммерческих или промышленных целях
  · температура воды не должна превышать 35 °C
• не подлежат регулированию температуры едкие, легко воспламеняемые, агрессивные или взрывчатые вещества, продукты питания, а также питьевая вода
• нельзя эксплуатировать без протока воды.

Безопасность

Это устройство может стать источником опасности для персонала и имущества, если оно используется ненадлежащим образом и не по назначению, или если не соблюдаются указания по технике безопасности.

В интересах безопасности

Для исключения рисков (опасность асфиксии!) хранить упаковку устройства и мелкие детали вдали от детей и лиц, не отдающих отчета своим действиям. Держать вдали от животных.
Данное устройство не рассчитано на использование лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом или знаниями. Использование этой группой лиц допустимо лишь под наблюдением или под руководством лица, отвечающего за безопасность. Не оставлять детей без присмотра; нельзя допускать, чтобы они играли с устройством.
• Только для европейского рынка:

Это устройство может использоваться детьми от 3 лет, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и/или знаниями, если они действуют под надзором или прошли инструктаж по безопасному применению устройства и поняли имеющиеся опасности. Не разрешать детям играть с устройством. Детям запрещается заниматься очисткой и пользовательским обслуживанием без присмотра.

• Перед использованием выполнить визуальный контроль, чтобы убедиться, что устройство, особенно сетевой кабель и штекерный блок питания, не повреждены.
- Не использовать неправильно работающее или поврежденное устройство.
- Ни в коем случае нельзя использовать кондиционер или контроллер Wi-Fi с поврежденным сетевым кабелем или штекерным блоком питания.
- Сетевой кабель штекерного блока питания замене не подлежит. При повреждении кабеля штекерный блок питания

подлежит утилизации.

• При повреждении сетевого кабеля кондиционера он для предотвращения опасностей должен быть заменен специалистами сервисной службы компании EHEIM или квалифицированным электриком.
• Не переносить и не тянуть устройство за сетевой кабель. При отключении от электросети всегда браться за вилку, а не за кабель или само устройство.
• Ни в коем случае нельзя вставлять пальцы или какие-либо предметы в щели вентиляционной решетки. Контакт с крыльчаткой вентилятора может привести к тяжелым травмам.
• Необходимо выполнять только работы, описанные в настоящем руководстве.
• Защищать сетевой кабель от воздействия жары, масла и острых кромок.
• Ни в коем случае не вносить какие-либо технические изменения в устройство.
• Следует использовать только оригинальные запасные части и принадлежности для устройства.
• Ремонт может проводиться исключительно сервисным центром ЕНЕИМ.

• Мы рекомендуем защищать все электрические аквариумные устройства автоматом защиты от тока утечки с номинальным аварийным током не более 30 мА.
• Обязательно отсоединять все устройства в аквариуме от электросети, если они не используются, перед монтажом или демонтажем деталей или перед любыми работами по очистке и обслуживанию.
• Необходимо защищать розетку, вилку сетевого кабеля и штекерный блок питания от попадания влаги и сырости. Сетевой кабель прибора должен образовывать петлю для стекания воды. Она предотвращает возможное попадание стекающей по кабелю воды в розетку и тем самым защищает от короткого замыкания.
  Электрические характеристики устройства и штекерного блока питания должны соответствовать данным электросети. Эти данные можно найти на заводской табличке, на упаковке или в данном руководстве.
• Не подключать многоконтактные розетки или переносные блоки питания к задней части устройства.
  Устройство соответствует директиве 2014/53/EC по радиоаппаратуре. Полный текст декларации соответствия стандартам EC доступен по следующей ссылке: www.eheim.com.
• Использовать исключительно штекерный блок питания, поставляемый с контроллером WiFi. При необходимости замены следует использовать оригинальный штекерный блок питания EHEIM.

• Устройство содержит горючий хладагент R290. Работы с устройством должны выполнять исключительно опытные специалисты, обученные принципам работы с газом R290.
• Не допускать повреждения контура с хладгентом.
• При утилизации устройства необходимо действовать в соответствии с главой «Вывод из эксплуатации и утилизация».

ОСТОРОЖНО! Материальный ущерб.

- Соблюдать значение веса устройства. Всегда носить устройство за обе прорези для захвата.

Сохранить упаковочный материал для последующего безопасного хранения или транспортировки.

1. Открыть упаковку и вынуть принадлежности.
2. Вынуть устройство из упаковки, взявшись за прорези для рук.
3. Удалить обшивку из пенополистирола и полиэтиленовые пакеты.
4. Проверить комплектность поставки.
5. Проверить все компоненты на возможные повреждения при транспортировке.

Место установки

• Для обеспечения безопасной эксплуатации устройства согласно назначению его ни в коем случае нельзя подвергать воздействию атмосферных факторов или прямых источников тепла. Устройство можно использовать при температуре окружающей среды в диапазоне от 10 °C до 38 °C.
• Устройство всегда следует размещать ниже уровня воды в аквариуме. При этом необходимо соблюдать максимальную высоту установки 180 см.

Подготовка (☒E/F)

1. Установить крышку ① на кондиционер.
2. С помощью гаечного ключа ② закрепить крышку, повернув винты слева и справа на четверть оборота по часовой стрелке.
3. Соединить контроллер WiFi ⑤ с кондиционером кабелем передачи данных RJ45 ③.
4. Соединить контроллер WiFi со штекерным блоком питания ④.
5. Снять заглушки на разъеме IN ⑥ и разъеме OUT ⑦.

Сохранить заглушки. Их можно использовать при транспортировке, для защиты от вытекания остатков воды.

Размещение в тумбе под аквариум или в шкафах (☒G/H/I)

Соблюдать минимальные расстояния до стенок и дверей шкафа не менее 50 мм. Не перекрывать вентиляционные отверстия.

1. Для размещения устройства выбрать ровную поверхность.
2. Вырезать отверстие ⑨ размером около 200 × 200 мм (ок. 400 см²), например, в задней стенке шкафа, чтобы обеспечить приток свежего воздуха и проложить шланги и электрические провода.
3. Вырезать отверстие в шкафу ⑩ для установки вытяжного вентиляционного канала ⑪, необходимого для отвода из шкафа теплого воздуха, образующегося при работе устройства.

- Для маркировки выреза использовать самоклеящийся шаблон.

- Мы рекомендуем делать вырез для вытяжного вентиляционного канала в задней стенке шкафа. При этом спереди будет хорошо виден цифровой индикатор. Соблюдать размеры, указанные в следующей таблице:

Размеры вытяжного вентиляционного канала
S 260	мм
T 74	мм
U >60	мм
V	climacontrol+ S 343 мм
	climacontrol+ M 385 мм
	climacontrol+ L 427 мм

1. После монтажа шлангов придвинуть устройство к соответствующей стенке и сзади через вырез вставить вытяжной вентиляционный канал в устройство.

Размещение отдельно стоящего устройства

i Соблюдать минимальные расстояния до стен, предметов мебели и пр. не менее 50 мм, чтобы обеспечить оптимальный приток свежего воздуха и отвод отработанного теплого воздуха.

1. Для размещения устройства выбрать ровную поверхность.

Монтаж шлангов (☒J/K)

ОСТОРОЖНО! Материальный ущерб.

▶ Эксплуатировать устройство только с профильтрованной, чистой водой.

· Учесть примеры монтажа на рисунках □B/C/D.

Для обеспечения оптимальной и эффективной циркуляционной способности фильтра мы рекомендуем использовать аквариумные фильтры и кондиционеры с разными водяными контурами (☒C).

Для облегчения монтажа мы рекомендуем слегка смазать соединительные детали вазелином.

1. Провести шланг (∅ 16/22) через шланговый зажим ⑫ и шланговый предохранитель ⑬.
2. Надвинуть накидную гайку ⑭ на патрубок для подсоединения шланга ⑮.
3. Вложить уплотнение ⑮ в накидную гайку.
4. Соединить шланг с патрубком.

i Для шланга ∅ 19/27 сначала натянуть переходную муфту ⑰ на патрубок для подсоединения шланга. После этого подсоединить шланг.

1. Зафиксировать шланговое соединение шланговым предохранителем. Для этого использовать клещи.
2. Соединить напорную сторону фильтра или насоса (линия возврата в аквариум) с разъемом IN кондиционера. Соединить линию возврата в аквариум с разъемом OUT на кондиционере.
3. Вручную затянуть накидные гайки на обоих патрубках для подсоединения шланга. Не использовать клещи!

Техническое обслуживание

ОПАСНО! Опасность удара электрическим током!

▶ Перед проведением любых работ по техническому обслуживанию вынуть штекерный блок питания контроллера WiFi и вилку сетевого кабеля кондиционера.

ОСТОРОЖНО! Материальный ущерб.

▶ Не использовать для очистки твердые предметы или агрессивные чистящие средства.
▶ Все детали устройства не предназначены для мойки в моечной машине.

В следующих разделах описаны работы по техническому обслуживанию, необходимые для обеспечения оптимальной и бесперебойной работы. Регулярное техническое обслуживание продлевает срок службы и гарантирует длительный период работы кондиционера.

Очистка воздушного фильтра

Рекомендации по техобслуживанию

Чистить воздушный фильтр ⑲ примерно каждые 2–3 недели, но не реже одного раза в месяц.

1. Откинуть вперед пластиковую решетку ⑳ на передней стенке кондиционера.
2. Вынуть воздушный фильтр и промыть его теплой водой.
3. Высушенный воздушный фильтр снова вставить и закрыть пластиковую решетку.

i Перед отсоединением шлангов от кондиционера перекрыть циркуляцию воды, выключив насос или фильтр. Сжать оба шланговых зажима ⑫, чтобы предотвратить вытекание воды.

Ввод в эксплуатацию

ОСТОРОЖНО! Материальный ущерб.

▶ Не эксплуатировать кондиционер без протока воды.
▶ Убедиться в том, что циркуляция воды обеспечена и из шлангов системы полностью удален воздух

1. Включить насос или фильтр для создания циркуляции воды.
2. Выждать примерно 2 минуты для полного удаления воздуха из системы шлангов.
3. Проверить герметичность шланговых подключений ⑥/⑦ кондиционера (☒F).
4. Вставить штекерный блок питания ④ контроллера WiFi в розетку.
5. Вставить вилку сетевого кабеля ⑧ кондиционера в розетку. На дисплее на передней стенке появится сообщение OFF (☒L).

Обслуживание через WLAN

ОСТОРОЖНО! Материальный ущерб.

▶ Не подключать никакие другие устройства, кроме входящего в комплект поставки контроллера WiFi.

Условие для системы

Совместимое с WLAN конечное устройство (смартфон, планшет, ноутбук и т. д.)

Создание сети

1. Вставить штекерный блок питания в розетку. Загорается светодиодный индикатор состояния ⑱.

i · Светодиодный индикатор состояния мигает белым цветом: поиск или создание сети

• Светодиодный индикатор состояния горит синим цветом: была создана новая сеть
• На дисплее устройства отображается текущее значение температуры воды.
• При первом запуске компрессор включается с задержкой 2 минуты.

Соединение с сетью WLAN

1. Открыть настройки сети своего конечного устройства (смартфон, планшет, ноутбук и т. д.).
2. Соединить конечное устройство с сетью WLAN (SSID) EHEIM clima XXXXXXXX.
3. Ввести ключ безопасности сети (Key).

i Ключ сетевой безопасности (Key) указан на этикетке на задней стенке контроллера WiFi. В качестве альтернативы также можно отсканировать QR-код 1 (см. этикетку) для установления соединения.

Вызов веб-сайта

1. Открыть веб-браузер и ввести следующий веб-адрес: http://192.168.1.1, eheimdigital или eheimdigital.local

В качестве альтернативы можно также отсканировать QR-код 2 (см. этикетку), чтобы открыть программу в браузере.

Первичная настройка конфигурации

1. Выбрать необходимый язык из списка и следовать инструкциям по первичной настройке конфигурации.

i Подробное руководство по программе можно сказать на веб-сайте www.eheim.com, также это можно сделать, отсканировав QR-код на титульной странице.

Значение светодиодного индикатора состояния

• Светодиодный индикатор состояния мигает белым цветом: поиск или создание сети
• Светодиодный индикатор состояния горит синим цветом: устройство создало сеть
• Светодиодный индикатор состояния горит зеленым цветом: устройство соединено с другим устройством EHEIMdigital

Индикация на дисплее (☒L)

В режиме работы на дисплее постоянно отображается текущее значение температуры воды.

Значение символов
OFF Устройство выключено.
°C Температура воды измеряется в градусах по шкале Цельсия.
°F	Температура воды измеряется в градусах по шкале Фаренгейта.
	Мигает: Подготавливается режим охлаждения.Светится: Режим охлаждения включен. Кондиционер работает в режиме охлаждения.
	Светится: Нагрев включен. Кондиционер работает в режиме нагрева.

Вывод из эксплуатации и утилизация

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания.

Информация об утилизации электрических и электронных приборов в Европейском Союзе: В Европейском Союзе утилизация электротехнического оборудования регулируется национальными правилами, основанными на Директиве ЕС 2012/19/EC об отходах электрического и электронного оборудования (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

Устранение неисправностей

ОПАСНО! Опасность удара электрическим током!

▶ Перед устранением неисправностей вынуть вилку сетевого кабеля и штекерный блок питания.

Неисправность Возможная причина Устранение

Дисплей не включается	Отсутствует электропитание	▸ Проверить, полностью ли вставлена в розетку вилка сетевого кабеля
На дисплее постоянно отображается OFF	Контроллер WiFi не готов к работе	▸ Проверить, полностью ли вставлен в розетку штекерный блок питания▸ Проверить, соединен ли кабель штекерного блока питания с контроллером WiFi и полностью ли вставлена вилка
Недостаточное охлаждение или недостаточный нагрев воды, заданное значение температуры не достигается	Недостаточная циркуляция воды	▸ Проверить, работает ли аквариумный фильтр или насос▸ Проверить шланги на наличие перегибов или сужения поперечного сечения▸ Очистить аквариумный фильтр или насос▸ Очистить систему шлангов
	Охлаждающая способность или тепло-производительность слишком низкая для данного количества воды	▸ Проверить характеристики производительности (см. главу «Технические характеристики»)
	Аквариум или система шлангов недоста-точно изолированы, или шлангопроводы слишком длинные	▸ Изолировать систему шлангов или стенки аквариума▸ Монтировать как можно более короткие шланги
	Повышенное сопротивление потоку из-за дополнительных устройств в системе шлангов (например, реактор CO^2 , уль-трафиолетовый стерилизатор и прочие агрегаты)	▸ Уменьшить сопротивление потоку▸ Использовать для кондиционера отдельный водяной контур
	Из вытяжного вентиляционного канала не выходит горячий отработанный воздух	▸ Компрессор кондиционера работает некорректно. Обратиться в службу по работе с клиентами компании EHEIM: www.eheim.com

При прочих неисправностях обратиться в сервисную службу компании EHEIM.

Сообщения об ошибках (дисплей)

ОПАСНО! Опасность удара электрическим током!

▶ Перед устранением неисправностей вынуть вилку сетевого кабеля и штекерный блок питания.

Сообщение Возможная причина Устранение

P1	Датчик температуры воды неисправен	▸ Обратиться в службу по работе с клиентами компании EHEIM:www.eheim.com
P2	Датчик температуры системы защиты от перегрева неисправен	▸ Обратиться в службу по работе с клиентами компании EHEIM:www.eheim.com
HA	Температура воды выше установленного заданного значения	▸ Проверить, работает ли аквариумный фильтр или насос▸ Проверить шланги на наличие перегибов или сужения поперечного сечения▸ Очистить аквариумный фильтр или насос▸ Очистить систему шлангов
		▸ Проверить, включена ли функция охлаждения
HA2(Перегрев)	Воздушный фильтр или вентиляционная решетка загрязнены	▸ Очистить воздушный фильтр
	Слишком высокая температура окружающей среды	▸ Убедиться в том, что устройство работает при температуре окружающей среды не выше +38 °C
	Вентиляционная система устройства повреждена	▸ Обратиться в службу по работе с клиентами компании EHEIM:www.eheim.com
LA	Температура воды ниже установленного заданного значения	▸ Проверить, работает ли аквариумный фильтр или насос▸ Проверить шланги на наличие перегибов или сужения поперечного сечения▸ Очистить аквариумный фильтр или насос▸ Очистить систему шлангов
		▸ Проверить, включена ли функция нагрева

При прочих неисправностях обратиться в сервисную службу компании ЕНЕІМ.

Технические характеристики

climacontrol+ S M L
Тип 3750 3751 3752
Размер аквариума до 500 л 1 000 л 2 000 л
Сетевое напряжение / частота 230 В / 50 Гц
Потребляемая мощность (режим охлаждения) 260 Вт		(230 В) 300 Вт (230 В) 400 Вт (230 В)
Охлаждающая способность: *
Температура воды 25 °C ^1	макс. 500 л 1 000 л 2 000 л
Температура воды 12 °C ^2	макс. 200 л 300 л 500 л
Уровень шума / 80 см (режим охлаждения) ~47–50 дБ		~50–53 дБ ~51–54 дБ
Потребляемая мощность (режим нагрева) 300 Вт
Теплопроизводительность I^**		~15 °C	~10 °C	~6 °C
Штуцер для шлангов с диаметром	IN	∅ 16/22 мм / с переходной муфтой 19/27 мм
	OUT
Расход воды	мин.	500 л/ч
	макс.	800 л/ч
Давление в системе	макс.	1 бар / 14,4 фунт/кв. дюйм
Вес		17,0 кг	18,7 кг	19,7 кг
Габаритные размеры (Д × Ш × В)		310 × 310 × 447 мм	310 × 310 × 489 мм	310 × 310 × 531 мм
Штекерный блок питания
Тип		7341218
Штекер		EBPO
Вход		100–240 В / 50/60 Гц / 0,4 А
Выход		5 В пост. тока / 1 А / 5 Вт

* = определение значения: 1× аквариум с крышкой, температура в помещении 30 °C, тепловая нагрузка
^1 модель S и M = 0,3 Вт/л, модель L = 0,2 Вт/л,
^2=0.1 B/
** = определение значения 1× аквариум с крышкой, температура в помещении 20 °C,
Δt = разность температур воздуха в помещении и воды

Запасные детали

См. стр. 3.
