BEDIENUNGSANLEITUNG climacontrol+ L EHEIM

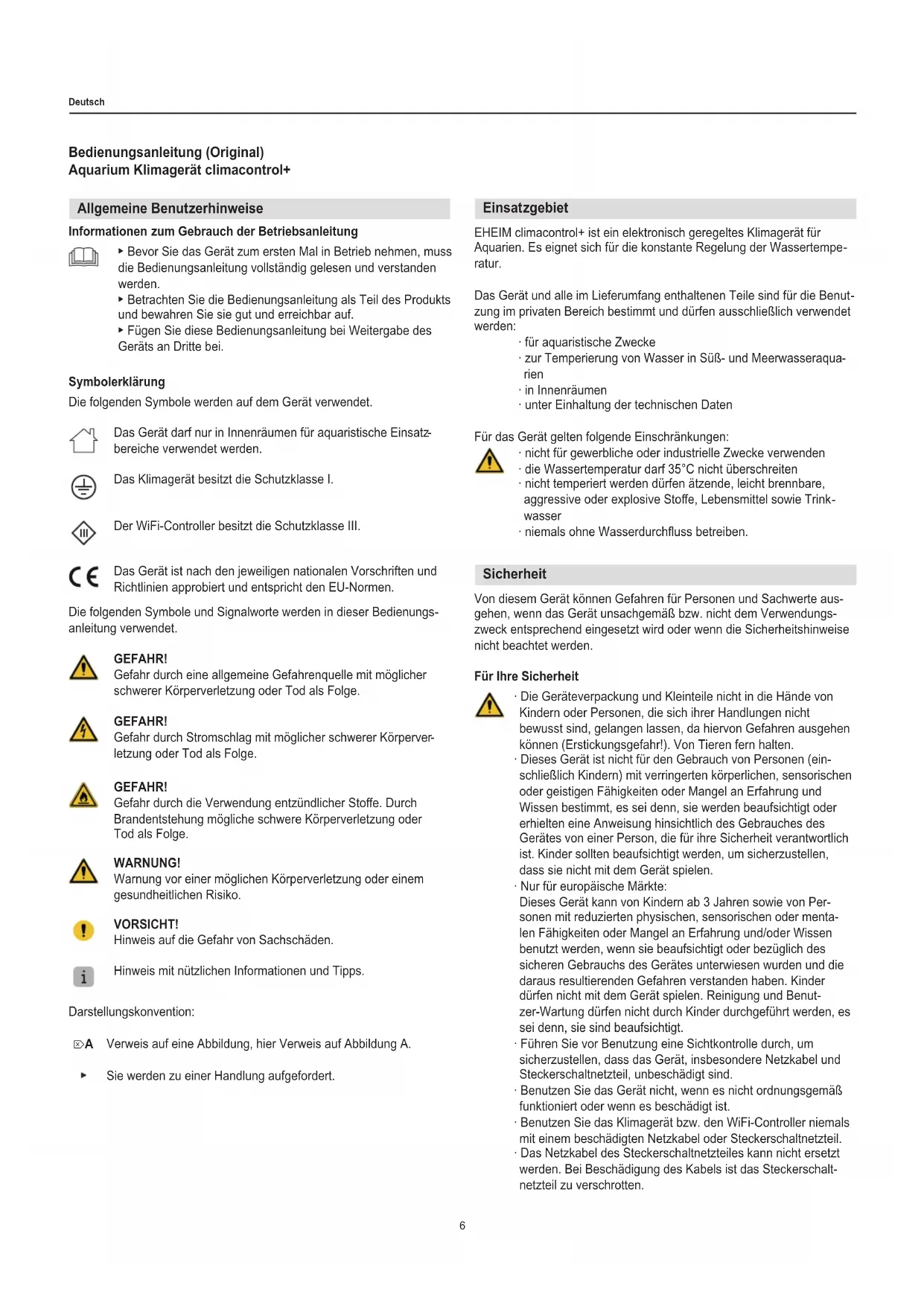

Deutsch Bedienungsanleitung (Original) Aquarium Klimagerät climacontrol+ Allgemeine Benutzerhinweise Informationen zum Gebrauch der Betriebsanleitung ▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf. ▶ Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei. Symbolerklärung Die folgenden Symbole werden auf dem Gerät verwendet. Das Gerät darf nur in Innenräumen für aquaristische Einsatz

bereiche verwendet werden. Das Klimagerät besitzt die Schutzklasse I. Der WiFi-Controller besitzt die Schutzklasse III. Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen. Die folgenden Symbole und Signalworte werden in dieser Bedienungs

anleitung verwendet. GEFAHR! Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge. GEFAHR! Gefahr durch Stromschlag mit möglicher schwerer Körperver

letzung oder Tod als Folge. GEFAHR! Gefahr durch die Verwendung entzündlicher Sto󰘯e. Durch Brandentstehung mögliche schwere Körperverletzung oder Tod als Folge. WARNUNG! Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko. VORSICHT! Hinweis auf die Gefahr von Sachschäden. Hinweis mit nützlichen Informationen und Tipps. Darstellungskonvention: Verweis auf eine Abbildung, hier Verweis auf Abbildung A. Sie werden zu einer Handlung aufgefordert.

Sicherheit Von diesem Gerät können Gefahren für Personen und Sachwerte aus- gehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungs- zweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Für Ihre Sicherheit ‧ Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten. ‧ Dieses Gerät ist nicht für den Gebrauch von Personen (ein

schließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ‧ Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 3 Jahren sowie von Per- sonen mit reduzierten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt. ‧ Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Steckerschaltnetzteil, unbeschädigt sind. ‧ Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist. ‧ Benutzen Sie das Klimagerät bzw. den WiFi-Controller niemals mit einem beschädigten Netzkabel oder Steckerschaltnetzteil. ‧ Das Netzkabel des Steckerschaltnetzteiles kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Steckerschalt- netzteil zu verschrotten. Einsatzgebiet EHEIM climacontrol+ ist ein elektronisch geregeltes Klimagerät für Aquarien. Es eignet sich für die konstante Regelung der Wassertempe

ratur. Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benut

zung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden: ‧ für aquaristische Zwecke ‧ zur Temperierung von Wasser in Süß- und Meerwasseraqua

rien ‧ in Innenräumen ‧ unter Einhaltung der technischen Daten Für das Gerät gelten folgende Einschränkungen: ‧ nicht für gewerbliche oder industrielle Zwecke verwenden ‧ die Wassertemperatur darf 35°C nicht überschreiten ‧ nicht temperiert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Sto󰘯e, Lebensmittel sowie Trink

wasser ‧ niemals ohne Wasserdurch󰘱uss betreiben.7 Deutsch ‧ Wenn das Netzkabel des Klimagerätes beschädigt ist, muss es einer autorisierten EHEIM-Kundendienststelle oder einem quali󰘰zierten Elektriker ersetzt werden. ‧ Ziehen oder tragen Sie das Gerät nicht am Netzkabel. Zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät ziehen. ‧ Stecken Sie auf keinen Fall Ihre Finger oder Gegenstände durch die Schlitze des Lüftungsgitters. Der Kontakt mit dem Lüfterrad kann zu Verletzungen führen. ‧ Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrie- ben sind. ‧ Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. ‧ Nehmen Sie niemals technische Änderungen am Gerät vor. ‧ Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ‧ Reparaturen dürfen ausschließlich von einer EHEIM Service- stelle durchgeführt werden. ‧ Wir empfehlen alle elektrischen Aquariengeräte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abzusichern. ‧ Trennen Sie grundsätzlich alle Geräte im Aquarium vom Strom- netz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten. ‧ Schützen Sie Steckdose, Netzstecker und Steckerschaltnetzteil vor Feuchtigkeit und Nässe. Bilden Sie mit dem Netzkabel unbedingt eine Tropfschlaufe. Diese verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird. ‧ Die elektrischen Daten des Gerätes und des Steckerschaltnetzteiles müs- sen mit den Daten des Stromnetzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung. ‧ Bringen Sie keine Mehrfachsteckdosen oder tragbare Netzteile an der Rückseite des Geräts an. ‧ Das Gerät entspricht der Funkanlagen-Richtlinie 2014/53/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eheim.com. ‧ Verwenden Sie nur das mit dem Wi󰘰-Controller gelieferte Steckerschaltnetzteil. Im Ersatzbedarf muss das original EHEIM Steckerschaltnetzteil benutzt werden. ‧ Das Gerät enthält brennbares Kältemittel R290. Arbeiten dürfen ausschließlich von erfahrenen und ausgebildeten Fachpersonal für das R290-Gasmanagement-Verfahren durchgeführt werden. ‧ Der Kältemittelkreislauf darf nicht beschädigt werden. ‧ Wenn das Gerät entsorgt werden muss, gehen Sie wie im Kapi- tel Außerbetriebnahme und Entsorgung beschrieben vor. AC/DC Adapter Power Supply Chord Drip Loop Aquarium Montage und Installation Auspacken VORSICHT! Sachbeschädigung. ▶ Beachten Sie das Gewicht des Gerätes. Tragen Sie das Gerät immer an den beiden Gri󰘯mulden. Bewahren Sie das Verpackungsmaterial für eine spätere sichere Lagerung oder Transport auf.

1. Ö󰘯nen Sie die Verpackung und entnehmen Sie das Zubehör.

2. Ziehen Sie das Gerät an den Gri󰘯mulden nach oben aus der

3. Entfernen Sie die Styroporschalen und Kunststo󰘯beutel.

4. Kontrollieren Sie die Vollständigkeit des Lieferumfangs.

5. Prüfen Sie alle Teile auf eventuelle Transportschäden.

Aufstellort ‧ Um einen bestimmungsgemäßen und sicheren Betrieb des Gerä

tes zu gewährleisten, darf es keinesfalls Witterungsein󰘱üssen oder direkten Wärmequellen ausgesetzt werden. Das Gerät kann in einem Umgebungstemperaturbereich von 10°C bis 38°C verwendet werden. ‧ Das Gerät muss immer tiefer als der Wasserspiegel im Aquarium plat- ziert werden. Beachten Sie dabei die max. Aufstellhöhe von 180 cm. Vorbereitung (⌦E/F)

1. Setzen Sie die Haube

2. Sichern Sie die Haube mit dem Schraubschlüssel

durch eine Vierteldrehung der Schrauben links und rechts im Uhrzei

3. Verbinden Sie den WiFi-Controller

über das RJ45-Datenka- bel

4. Verbinden Sie den WiFi-Controller mit dem Steckerschaltnetz-

5. Entfernen Sie die Verschlussstopfen am Anschluss IN

und am Anschluss OUT

Bewahren Sie die Verschlussstopfen auf. Diese können Sie als Transportsicherung gegen auslaufendes Restwasser verwenden. Platzierung im Aquarien-Unterschrank bzw. in Schränken (⌦G/H/I) Beachten Sie die Mindestabstände von mindestens 50 mm zu den Schrankwänden und -türen. Halten Sie die Be- und Entlüf

1. Wählen Sie eine ebene Fläche für die Platzierung des Gerätes

2. Sägen Sie einen Ausschnitt

von ca. 200 × 200 mm (ca. 400 cm

) z.B. in die Schrankrückwand, um die Frischluft- zufuhr und das Verlegen der Schlauch- und Elektroinstallation zu gewährleisten.

3. Sägen Sie einen Ausschnitt in den Schrank

für die Auf- nahme des Warmabluftschachtes

, um die Warmluft des Gerätes aus dem Schrank zu führen. ‧ Verwenden Sie die selbstklebende Schablone zum Markieren des Aussparung. ‧ Wir empfehlen die Aussparung für den Warmabluftschacht in der Schrankrückwand anzubringen. So ist die Digitalanzeige gut von vorne sichtbar. Beachten Sie dabei die Maßangaben in der folgenden Tabelle: Maße Warmabluftschacht S 260 mm T 74 mm U > 60 mm

4. Schieben Sie nach der Schlauchinstallation das Gerät an die

entsprechende Wand und stecken Sie den Warmabluftschacht von hinten durch die Aussparung auf das Gerät.8 Deutsch Platzierung frei stehend Beachten Sie die Mindestabstände von mindestens 50 mm zu Wänden, Möbelstücken o.ä., um eine optimale Frischluftzufuhr und Warmluftabfuhr zu gewährleisten.

1. Wählen Sie eine ebene Fläche für die Platzierung des Gerätes

aus. Schläuche installieren (⌦J/K) VORSICHT! Sachbeschädigung. ▶ Betreiben Sie das Gerät ausschließlich mit ge󰘰ltertem, saube

rem Wasser. ‧ Beachten Sie die Installationsbeispiele ⌦B/C/D. ‧ Um eine optimale und e󰘲ziente Umwälzleistung des Filters zu gewährleisten, empfehlen wir Aquarien󰘰lter und Klimageräte mit seperaten Wasserkreisläufen zu betreiben (⌦C). ‧ Wir empfehlen zur einfacheren Installation die Verbindungstei- le leicht mit Vaseline einzufetten.

1. Führen Sie den Schlauch (Ø 16/22) durch die Schlauchklemme

und die Schlauchsicherung

2. Schieben Sie die Überwurfmutter

auf den Schlauchstutzen

3. Legen Sie die Dichtung

in die Überwurfmutter.

4. Verbinden Sie den Schlauch mit dem Schlauchstutzen.

Ziehen Sie bei einem Schlauch-Ø 19/27 zuerst die Reduzier- mu󰘯e

auf den Schlauchstutzen. Verbinden Sie dann den Schlauch.

5. Sichern Sie die Schlauchverbindung mit der Schlauchsiche-

rung. Verwenden Sie dazu eine Zange.

6. Verbinden Sie die Druckseite des Filters oder Pumpe (Rück-

lauf ins Aquarium) mit dem Anschluss IN des Klimagerätes. Den Wasserrücklauf zum Aquarium verbinden Sie mit dem Anschluss OUT am Klimagerät.

7. Ziehen Sie die Überwurfmuttern der beiden Schlauchstutzen

handfest an. Verwenden Sie keine Zange! Wartung GEFAHR! Stromschlag! ▶ Ziehen vor allen Wartungsarbeiten das Steckerschaltnetzteil des WiFi-Controllers und den Netzstecker des Klimagerätes. VORSICHT! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel. ▶ Alle Teile sind nicht spülmaschinenbeständig. In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Le

bensdauer und sichert über einen langen Zeitraum die Funktion des Klimagerätes. Reinigen des Luft󰄈lters Wartungsempfehlung Reinigen Sie den Luft󰘰lter ⑲ ca. alle 2 – 3 Wochen, jedoch min

destens einmal im Monat.

1. Klappen Sie das Kunststo󰘯gitter

an der Frontseite des Klimagerätes nach vorne.

2. Entnehmen Sie den Luft󰘰lter und reinigen Sie den Filter mit

3. Setzen Sie den trockenen Luft󰘰lter wieder an der Fronseite ein

und schließen Sie das Kunststo󰘯gitter. Bevor Sie die Schlauchleitungen vom Klimagerät trennen, unterbrechen Sie den Wasserkreislauf durch Ausschalten der Pumpe bzw. Filter. Drücken Sie die beiden Schlauchklemmen

zusammen, um auslaufendes Wasser zu verhindern. Inbetriebnahme VORSICHT! Sachbeschädigung. ▶ Betreiben Sie das Klimagerät nicht ohne Wasserdurch󰘱uss. ▶ Stellen Sie sicher, dass der Wasserkreislauf hergestellt und das Leitungssystem komplett entlüftet ist

1. Nehmen Sie die Pumpe bzw. Filter in Betrieb, um den Wasser-

kreislauf herzustellen.

2. Warten Sie ca. 2 Minuten bis sich das Leitungssystem komplett

3. Überprüfen Sie die Schlauchanschlüsse

des Klimagerä- tes auf Dichtheit (⌦F).

4. Stecken Sie das Steckerschaltnetzteil

des WiFi-Controllers in die Netzsteckdose.

5. Stecken Sie den Netzstecker

des Klimagerätes in die Netz- steckdose. Das Display auf der Frontseite zeigt OFF an (⌦L). Bedienung mit WLAN-Verbindung VORSICHT! Sachbeschädigung. ▶ Schließen Sie keine anderen Geräte, außer den im Lieferum- fang enthaltenen WiFi-Controller an. Systemvoraussetzung WLAN-fähiges Endgerät (Smart-Phone, Tablet, Notebook ect.) Netzwerk erstellen

1. Stecken Sie das Steckerschaltnetzteil in die Netzsteckdose.

leuchtet. ‧ Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt ‧ Status-LED leuchtet blau: Ein neues Netzwerk wurde erstellt ‧ Das Display des Gerätes zeigt die aktuelle Wassertemperatur an. ‧ Der Kompressor schaltet beim ersten Start mit einer Verzöge- rung von 2 Minuten ein. Verbinden mit WLAN-Netzwerk

2. Ö󰘯nen Sie die Netzwerkeinstellungen Ihres Endgeräts

(Smart-Phone, Tablet, Notebook ect.).

3. Verbinden Sie das Endgerät mit dem WLAN-Netzwerk (SSID)

EHEIM clima XXXXXXXX.

4. Geben Sie den Netzwerksicherheitsschlüssel (Key) ein.

Sie 󰘰nden den Netzwerksicherheitsschlüssel (Key) auf dem Eti

kett auf der Rückseite des WiFi-Controllers. Alternativ können Sie auch den QR-Code 1 (siehe Etikett) für den Verbindungsaufbau scannen. Aufrufen der Website

5. Ö󰘯nen Sie Ihren Webbrowser und geben Sie folgende

Web-Adresse ein: http://192.168.1.1, eheimdigital oder eheimdigital.local Alternativ können Sie auch den QR-Code 2 (siehe Etikett) scan

nen um die Software im Browser zu ö󰘯nen.9 Deutsch Außerbetriebnahme und Entsorgung Lagern und Überwintern

1. Nehmen Sie das Gerät aus dem Wasserkreislauf des Aquari

2. Reinigen Sie das Gerät

3. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Euro- päischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) ba- sieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommu- nalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegenge- nommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu. Beheben von Störungen GEFAHR! Stromschlag! ▶ Ziehen Sie vor dem Beheben von Störungen den Netzstecker und Steckerschaltnetzteil. Störung Mögliche Ursache Abhilfe Display schaltet nicht ein Keine Stromversorgung ▶ Kontrollieren Sie, ob der Netzstecker vollständig in die Steckdose eingesteckt ist Display zeigt dauerhaft OFF an WiFi-Controller nicht betriebsbereit ▶ Überprüfen Sie, ob das Steckernetzteil vollständig in die Steckdose eingesteckt ist ▶ Prüfen Sie, ob das Kabel des Steckernetzteiles mit dem WiFi-Cont

roller verbunden und vollständig eingesteckt ist Unzureichende Wasserküh

lung bzw. Wassererwärmung, Soll-Temperatur wird nicht erreicht Unzureichender Wasserkreislauf ▶ Überprüfen Sie, ob der Aquarien-Filter oder die Pumpe in Betrieb ist ▶ Überprüfen Sie die Schlauchinstallation auf Knicke bzw. Quer- schnittsverengungen ▶ Reinigen Sie den Aquarien-Filter oder Pumpe ▶ Reinigen Sie das Leitungssystem Kühlleistung bzw. Wärmeleistung für die Wassermenge zu gering ▶ Überprüfen Sie die Leistungsdaten (siehe Technische Daten) Aquarium und/oder Leitungssystem unzureichend isoliert oder die Schlauch

leitungen sind zu lang ▶ Isolieren Sie das Leitungssystem oder die Aquarienwände ▶ Installieren Sie die Schlauchleitungen so kurz wie möglich Erhöhte Strömungswiderstände durch zusätzliches Zubehör im Schlauchsys

-Reaktoren, UVC-Klärer o.ä. Aggregate) ▶ Verringern Sie die Strömungswiderstände ▶ Betreiben Sie das Klimagerät über einen separaten Wasserkreislauf Keine warme Abluft aus dem Warmab

luftschacht ▶ Kühlkompressor arbeitet nicht korrekt. Wenden Sie sich an den EHEIM-Kundendienst: www.eheim.com Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service. Erstkon󰄈guration

6. Wählen Sie die gewünschte Sprache aus der Sprachauswahl

und folgen Sie den Anweisungen für die Erstkon󰘰guration. Eine ausführliche Anleitung der Software können Sie über den QR-Code auf der Titelseite oder unter www.eheim.com herun

terladen. Bedeutung Status-LED ‧ Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt ‧ Status-LED leuchtet blau: Gerät hat Netzwerk erstellt ‧ Status-LED leuchtet grün: Gerät ist mit einem anderen EHEIMdigi

tal-Gerät verbunden Anzeigen auf dem Display (⌦L) Das Display zeigt im Betriebsmodus ständig die aktuelle Wassertempe

ratur an. Bedeutung Symbole OFF Das Gerät ist ausgeschaltet. °C Wassertemperatur wird in Grad Celsius gemessen.

Wassertemperatur wird in Grad Fahrenheit gemessen. Blinkt: Kühl-Modus wird vorbereitet. Leuchtet: Kühlung ist eingeschaltet. Klimagerät kühlt. Leuchtet: Heizung ist eingeschaltet. Klimagerät heizt.10 Deutsch Fehlermeldungen (Display) GEFAHR! Stromschlag! ▶ Ziehen Sie vor dem Beheben von Störungen den Netzstecker und Steckerschaltnetzteil. Meldung Mögliche Ursache Abhilfe P1 Temperaturfühler für die Wassertemperatur ist defekt ▶ Wenden Sie sich an den EHEIM-Kundendienst: www.eheim.com P2 Temperaturfühler für den Überhitzungsschutz ist defekt ▶ Wenden Sie sich an den EHEIM-Kundendienst: www.eheim.com HA Wassertemperatur liegt über der eingestellten Soll-Tem

peratur ▶ Überprüfen Sie, ob der Aquarien-Filter oder die Pumpe in Betrieb ist ▶ Überprüfen Sie die Schlauchinstallation auf Knicke bzw. Quer- schnittsverengungen ▶ Reinigen Sie den Aquarien-Filter oder Pumpe ▶ Reinigen Sie das Leitungssystem ▶ Prüfen Sie, ob die Kühlfunktion eingeschaltet ist HA2 (Überhitzung) Luft󰘰lter und/oder Lüftungsgitter verschmutzt ▶ Reinigen Sie den Luft󰘰lter Umgebungstemperatur zu hoch ▶ Stellen Sie sicher, dass das Gerät bei einer max. Umgebungstempe

ratur von+38°C betrieben wird Lüftungssystem des Gerätes beschädigt ▶ Wenden Sie sich an den EHEIM-Kundendienst: www.eheim.com LA Wassertemperatur liegt unter der eingestellten Soll-Tem

peratur ▶ Überprüfen Sie, ob der Aquarien-Filter oder die Pumpe in Betrieb ist ▶ Überprüfen Sie die Schlauchinstallation auf Knicke bzw. Quer- schnittsverengungen ▶ Reinigen Sie den Aquarien-Filter oder Pumpe ▶ Reinigen Sie das Leitungssystem ▶ Prüfen Sie, ob die Heizfunktion eingeschaltet ist Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service. Technische Daten climacontrol+ S M L Typ 3750 3751 3752 Aquariengröße bis 500 l 1.000 l 2.000 l Netzspannung/Frequenz 230 V / 50 Hz Leistungsaufnahme (Kühl-Modus) 260 W (230 V) 300 W (230 V) 400 W (230 V) Kühlleistung: * Wassertemperatur 25°C

max. 200 l 300 l 500 l Geräuschpegel / 80 cm (Kühl-Modus) ~47 – 50 dB ~50 – 53 dB ~51 – 54 dB Leistungsaufnahme (Heiz-Modus) 300 W Heizleistung Δt** ~15°C ~10°C ~6°C Schlauchanschluss für Schlauch-Ø

Ø 16/22 mm / mit Reduziermuffe 19/27 mm OUT Wasserdurch󰘱uss min. 500 l/h max. 800 l/h Systemdruck max. 1 bar / 14,4 psi Gewicht 17,0 kg 18,7 kg 19,7 kg Abmaße (L × B × H) 310 × 310 × 447 mm 310 × 310 × 489 mm 310 × 310 × 531 mm Steckerschaltnetzteil Typ 7341218 Stecker EUR Eingang 100 – 240 V / 50/60 Hz / 0,4 A Ausgang 5 V DC / 1 A / 5 W

• = Werteermittlung: 1× Aquarium mit Abdeckung, Raumtemperatur 30°C, Wärmebelastung

Modell S und M = 0,3 W/l, Modell L = 0,2 W/l,
