Typ produktu	Akvarijná klimatizácia s elektronickým riadením
Model	climacontrol+ L (ref. 3752)
Rozmery (D × Š × V)	310 × 310 × 531 mm
Hmotnosť	19,7 kg
Elektrické napájanie	230 V / 50 Hz
Príkon (chladenie)	400 W
Príkon (vykurovanie)	300 W
Chladiaci výkon	Akvárium do 2000 l (pri 25°C) / 500 l (pri 12°C)
Vykurovací výkon Δt	~6°C
Odporúčaný prietok vody	500 – 800 l/h
Max. tlak systému	1 bar / 14,4 psi
Prípojka hadice (IN/OUT)	ø 16/22 mm (s redukčnou manžetou 19/27 mm)
Hladina hluku (pri 80 cm)	~51 – 54 dB (režim chladenia)
Chladivo	R290 (horľavé)
Stupeň ochrany (klimatizácia)	I
Stupeň ochrany (WiFi ovládač)	III
Prípustná teplota okolia	10°C až 38°C
Max. teplota vody	35°C
Max. montážna výška (pod akváriom)	180 cm
Pripojenie	WiFi s vyhradeným ovládačom, webové rozhranie
Bežná údržba	Čistenie vzduchového filtra každé 2-3 týždne (vlažnou vodou)
Bezpečnosť	Odporúčaný prúdový chránič 30 mA; poškodený sieťový kábel: výmena autorizovaným servisom EHEIM
Náhradné diely	Dostupné prostredníctvom autorizovaného servisu EHEIM (pozri stranu 3 návodu)
Záruka a opraviteľnosť	Opravy výhradne v autorizovanom servise EHEIM; napájací zdroj nie je v prípade poškodenia vymeniteľný
Určené použitie	Sladkovodné alebo morské akvárium, vnútorné, súkromné použitie

Často kladené otázky - climacontrol+ L EHEIM

Ako pripojiť klimatizáciu k mojej WiFi sieti?

Zapojte napájací zdroj WiFi ovládača. Pripojte svoje zariadenie k sieti 'EHEIM clima XXXXXXXX' a zadajte bezpečnostný kľúč (Key) umiestnený na zadnej strane ovládača. Otvorte prehliadač a prejdite na http://192.168.1.1 alebo eheimdigital. Potom postupujte podľa pokynov na prvotnú konfiguráciu.

Čo znamená zobrazenie 'OFF' na displeji?

Zobrazenie 'OFF' znamená, že zariadenie je bez napätia. Skontrolujte, či je zástrčka klimatizácie správne zapojená a či je WiFi ovládač napájaný. Ak problém pretrváva, pozrite si tabuľku riešenia problémov v návode.

Ako interpretovať chybové kódy P1 a P2?

Kódy P1 a P2 označujú poruchu snímača teploty vody a poruchu snímača ochrany proti prehriatiu. V oboch prípadoch kontaktujte zákaznícky servis EHEIM (www.eheim.com) kvôli oprave.

Čo robiť, ak sa zobrazí hlásenie 'HA'?

Kód HA znamená, že teplota vody je vyššia ako nastavená hodnota. Skontrolujte prietok čerpadla, či nie sú v hadiciach záhyby, čistotu akváriového filtra a uistite sa, že je aktivovaný režim chladenia.

Ako vyčistiť vzduchový filter?

Sklopte prednú plastovú mriežku dopredu, vyberte vzduchový filter, umyte ho vlažnou vodou, nechajte uschnúť, potom ho vložte späť a zatvorte mriežku. Tento úkon vykonávajte každé 2 až 3 týždne.

Môžem používať klimatizáciu bez cirkulácie vody?

Nie, nikdy neprevádzkujte zariadenie bez prietoku vody. Pred zapnutím klimatizácie sa uistite, že čerpadlo alebo filter beží a že okruh je úplne odvzdušnený.

Aké minimálne vzdialenosti je potrebné dodržať pri inštalácii?

Na vetranie ponechajte voľný priestor najmenej 50 mm okolo zariadenia. Pri inštalácii do skrinky vyrežte otvor približne 200 × 200 mm pre prívod čerstvého vzduchu a výrez pre odvod horúceho vzduchu (presné rozmery sú uvedené v návode).

Môžem klimatizáciu zapojiť do série s akváriovým filtrom?

Odporúča sa používať samostatné hydraulické okruhy pre filter a klimatizáciu na optimalizáciu prietoku. Ak ich zapojíte do série, uistite sa, že prietok zostáva v odporúčanom rozsahu (500–800 l/h) a tlak nepresahuje 1 bar.

Ako zlikvidovať zariadenie na konci životnosti?

Zariadenie nevyhadzujte do domáceho odpadu. V súlade so smernicou OEEZ (2012/19/EÚ) ho bezplatne odovzdajte v zbernom mieste alebo v zbernom dvore. Obal je recyklovateľný.

Čo robiť, ak LED stavu WiFi ovládača bliká bielo a nezostane svietiť?

Blikajúca biela LED znamená, že ovládač hľadá sieť alebo sa pokúša pripojiť. Skontrolujte, či je váš WiFi router zapnutý, či používate správny bezpečnostný kľúč a či je ovládač v dosahu. Ak problém pretrváva, reštartujte ovládač odpojením a opätovným pripojením jeho napájacieho zdroja.

NÁVOD NA OBSLUHU climacontrol+ L EHEIM

j · LED dioda stavu bliká bile: Sit' je hledána, príp. vytvárena

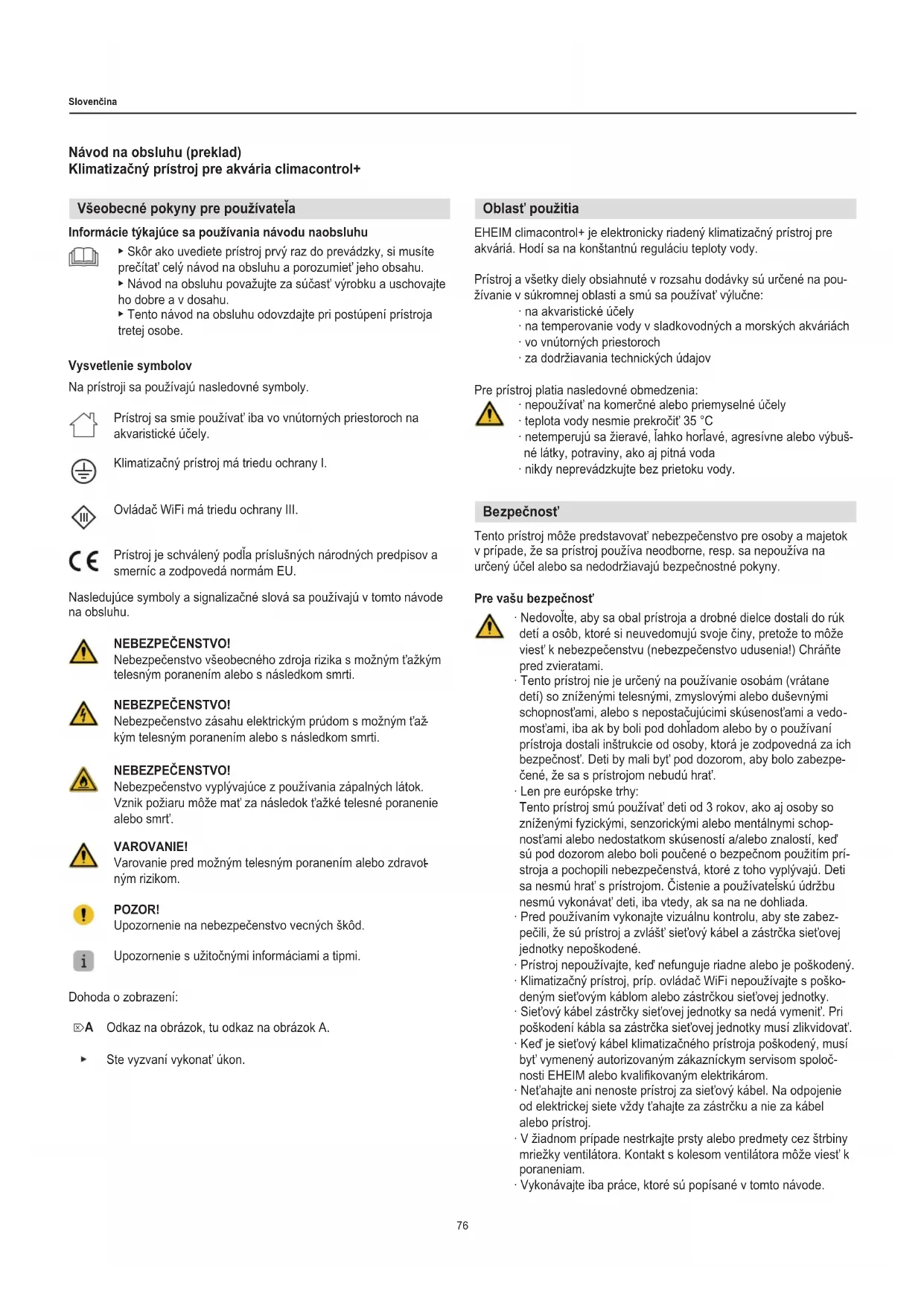

Klimatizačný prístroj pre akvária climacontrol+

Informácie týkajúce sa používania návodu naobsluhu

• Skôr ako uvediete prístroj prvý raz do prevádzky, si musíte prečítat' celý návod na obsluhu a porozumiet' jeho obsahu.
  Návod na obsluhu považujte za súčast' výrobku a uschovajte ho dobre a v dosahu.
  ▶ Tento návod na obsluhu odovzdajte pri postúpení prístroja tretej osobe.

Vysvetlenie symbolov

Na prístroji sa používajú nasledovné symboly.

Prístroj sa smie používať iba vo vnútorných priestoroch na akvaristické účely.

Klimatizačný prístroj má triedu ochrany I.

Prístroj je schválený podľa príslušných národných predpisov a smerníc a zodpovedá normám EU.

Nasledujúce symboly a signalizačné slová sa používajú v tomto návode na obsluhu.

NEBEZPEČENSTVO!

Nebezpečenstvo všeobecného zdroja rizika s možným t'ažkým telesným poranením alebo s následkom smrti.

NEBEZPEČENSTVO!

Nebezpečenstvo zásahu elektrickým prúdom s možným t'azkým telesným poranením alebo s následkom smrti.

NEBEZPEČENSTVO!

Nebezpečenstvo vyplývajúce z používania zápalných látok. Vznik požiaru môže mat' za následok t'ažké telesné poranenie alebo smrt'.

VAROVANIE!

Varovanie pred možným telesným poranením alebo zdravotným rizikom.

POZOR!

Upozornenie na nebezpečenstvo vecných škôd.

Upozornenie s užitočnými informáciami a tipmi.

Dohoda o zobrazení:

☒A Odkaz na obrázok, tu odkaz na obrázok A.

▶ Ste vyzvaní vykonat' úkon.

Oblast' použitia

EHEIM climacontrol+ je elektronicky riadený klimatizačný prístroj pre akváriá. Hodí sa na konštantnú reguláciu teploty vody.

Prístroj a všetky diely obsiahnuté v rozsahu dodávky sú určené na používanie v súkromnej oblasti a smú sa používať výlučne:

· na akvaristické účely
- na temperovanie vody v sladkovodných a morských akváriách
- vo vnútorných priestoroch
- za dodržiavania technických údajov

Pre prístroj platia nasledovné obmedzenia:

· nepoužívat' na komerčné alebo priemyselné účely

• teplota vody nesmie prekročit' 35 °C
• netemperujú sa žieravé, lahko horlavé, agresívne alebo výbušné látky, potraviny, ako aj pitná voda
• nikdy neprevádzkujte bez prietoku vody.

Bezpečnost'

Tento prístroj môže predstavovat' nebezpečenstvo pre osoby a majetok v prípade, že sa prístroj používa neodborne, resp. sa nepoužíva na určený účel alebo sa nedodržiavajú bezpečnostné pokyny.

Nedovolte, aby sa obal prístroja a drobné dielce dostali do rúk detí a osôb, ktoré si neuvedomujú svoje činy, pretože to môže viest' k nebezpečenstvu (nebezpečenstvo udusenia!) Chránte pred zvieratami.

Tento prístroj nie je určený na používanie osobám (vrátane deti) so zniženými telesnými, zmyslovými alebo duševnými schopnosťami, alebo s nepostačujúcimi skúsenost'ami a vedomost'ami, iba ak by boli pod dohladom alebo by o používaní prístroja dostali inštrukcie od osoby, ktorá je zodpovedná za ich bezpečnosť. Deti by mali byť pod dozorom, aby bolo zabezpečené, že sa s prístrojom nebudú hrat'.

- Len pre európske trhy:

Tento prístroj smú používať deti od 3 rokov, ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a/alebo znalostí, keď sú pod dozorom alebo boli poučené o bezpečnom použitím prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa nesmú hrat’ s prístrojom. Čistenie a používatelskú údržbu nesmú vykonávať deti, iba vtedy, ak sa na ne dohliada.

Pred používaním vykonajte vizuálnu kontrolu, aby ste zabezpečili, že sú prístroj a zvlášť siet'ový kábel a zástrčka siet'ovej jednotky nepoškodené.

- Prístroj nepoužívajte, keď nefunguje riadne alebo je poškodený.

Klimatizačný prístroj, príp. ovládač WiFi nepoužívajte s poškodeným siet'ovým káblom alebo zástrčkou siet'ovej jednotky.

- Ked' je siet'ový kábel klimatizačného prístroja poškodený, musí byt' vymenený autorizovaným zákazníckym servisom spoločnosti EHEIM alebo kvalifikovaným elektrikárom.

- Net'ahajte ani nenoste prístroj za siet'ový kábel. Na odpojenie od elektrickej siete vždy t'ahajte za zástrčku a nie za kábel alebo prístroj.

V žiadnom prípade nestrkajte prsty alebo predmety cez štrbiny mriežky ventilátora. Kontakt s kolesom ventilátora môže viest' k poraneniam.

- Vykonávajte iba práce, ktoré sú popísané v tomto návode.

• Siet'ový kábel chráněte pred teplom, olejom a ostrými hranami.
• Na prístroji nikdy neuskutočňujte technické zmeny.
• Používajte iba originálne náhradné diely a príslušenstvo pre prístroj.
• Opravy smie vykonávat' výlučne servisné miesto spoločnosti EHEIM.

Všetky elektrické akváriové zariadenia odporúčame zabezpečit' cez průdové chrániče s dimenzačným zvodovým průdom maximálne 30 mA.

- Zásadne odpojte všetky prístroje v akváriu od siete, keď sa nepoužívajú, skôr než diely namontujete, príp. demontujete a pred všetkými čistiacimi a údržbárskymi prácami.

- Elektrické údaje prístroja a zástrčky siet'ovej jednotky sa musia zhodovať s údajmi elektrickej siete. Tieto údaje nájdete na typovom štítku, obale alebo v tomto návode.

- Na zadnej strane prístroja neumiestňujte žiadne viacnásobné zásuvky alebo nosné siet'ové diely.

- Pristroj zodpovedá smernici o rádiových zariadeniach 2014/53/EÚ. Kompletný text prehlásenia o zhode EÚ je k dispozícii na nasledovnej internetovej adrese. www.eheim.com.

- Použivajte iba zástrčku siet'ovej jednotky dodanú s ovládačom WiFi. V prípade potreby výmeny sa musí použit' len originálna zástrčka siet'ovej jednotky značky EHEIM.

- Prístroj obsahuje horlavý chladiaci prostriedok R290. Práce smie vykonávat' výhradne skúsený a vyškolený odborný personál pre postup manažmentu plynu R290.

- Okruh chladiaceho prostriedku sa nesmie poškodit'.

- Ked' sa prístroj musí zlikvidovat' postupujte tak, ako je popísané v kapitole Vyradenie z prevádzky a likvidácia.

Montáž a inštalácia

Vybalenie

POZOR! Vecné škody.

- Nezabudnite na hmotnosť prístroja. Prístroj noste vždy uchyte ním za obe priehlbiny na rukovát'.

Obalový materiál uschovajte pre neskoršie bezpečné skladovanie alebo prepravu.

1. Obal otvorte a vyberte príslušenstvo.
2. Prístroj vytiahnite uchopením za priehlbiny na rukovät' smerom nahor.
3. Odstráňte polystyrénové obaly a plastové vrecia.
4. Skontrolujte úplnost' rozsahu dodávky.
5. Skontrolujte diely na prípadné poškodenia, ktoré vznikli pri preprave.

Miesto inštalácie

- Na zaručenie bezpečnej prevádzky prístroja v súlade s určením nesmie byť prístroj v žiadnom prípade vystavený poveternostným vplyvom alebo priamym zdrojom tepla. Prístroj sa smie používať v rozsahu teplôt okolia od 10 °C do 38 °C.

- Prístroj musí byť umiestnený vždy hlbšie, ako je hladina vody v akváriu. Dodržiavajte pritom max. výšku inštalácie 180 cm.

Príprava (☒E/F)

1. Na klimatizačný prístroj nasadte kryt ① .
2. Kryt zaistite pomocou skrutkovača ② otočením skrutky o štvrt' otočky vľavo a vpravo v smere hodinových ručičiek.
3. Spojte ovládač WiFi ⑤ pomocou dátového kábla RJ45 ③ s klimatizačným prístrojom.
4. Spojte ovládač WiFi so zástrčkou siet'ovej jednotky ④.
5. Odstráňte uzatváraciu zátku na prípojke VSTUPU (IN) ⑥ a prípojke VÝSTUPU (OUT) ⑦.

Uzatváracie zátky si uschovajte. Tieto sa môžu použit' ako poistka pri preprave proti vytekajúcej zvyškovej vode.

Dodržiavajte minimálne odstupy minimálne 50 mm k stenám a dverám skrine. Zavzdušňovacie a odvzdušňovacie otvory musíte ponechat' voľné.

1. Na umiestnenie prístroja vyberte rovnú plochu.
2. Vyrežte výrez ⑨ vo velkosti cca 200 × 200 mm (cca 400 cm²), napr. do zadnej steny skrine, aby ste zabezpečili prisun čerstvého vzduchu a položenie inštalácie hadíc a elektroinštalácie.
3. Vyrežte do skrine výrez ⑩ na umiestnenie vetracej šachty teplého vzduchu ⑪, aby ste teplý vzduch prístroja odviedli zo skrine.

• Použite samolepiacu šablónu na vyznačenie výrezu.
• Odporúčame výrez pre vetraciu šachtu teplého vzduchu umiestnit' na zadnú stenu skrine. Tak je digitálny displej spredu dobre viditeľný. Dodržiavajte pritom rozmery uvedené v nasledovnej tabulke.

Rozmery vetracej šachty teplého vzduchu
Šírka (S) 260 mm
Výška (T) 74 mm
Vzdialenost' od bočnej steny (U)	>60 mm
Vzdialenost' od spodku skrine (V)	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Po inštalácii hadíc prístroj zasuňte k príslušnej stene a vetraciu šachtu teplého vzduchu zasuňte zozadu cez výrez do prístroja.

Voîne stojace umiestnenie

Dodržiavajte minimálne vzdialenosti minimálne 50 mm od stien, kusov nábytku a pod., aby ste zabezpečili prívod čerstvého vzduchu a odvod teplého vzduchu.

1. Na umiestnenie prístroja vyberte rovnú plochu.

Inštalácia hadíc (☒J/K)

POZOR! Vecné škody.

- Prístroj prevádzkujte výhradne s filtrovanou, čistou vodou.

- Dodržiavajte príklady inštalácie ☒B/C/D.

- Na zabezpečenie optimálneho a efektívneho obehového výkonu filtra odporúčame prevádzkovat' filter akvária a klimatizačného prístroja s oddelenými okruhmi vody (☒C).

- Na jednoduchšiu inštaláciu odporúčame lahké namastenie spojovacích dielov vazelinou.

1. Hadicu (∅ 16/22) ved'te cez svorku hadice ⑫ a poistku hadice ⑬.
2. Prevlečnú maticu ⑭ nasuňte na hrdlo hadice ⑯.
3. Tesnenie ⑮ vložte do prevlečnej matice.
4. Hadicu spojte s hrdlom hadice.

i Pri jednej hadici s ∅ 19/27 natiahnite na hrdlo hadice najskôr redukčnú objímku ⑰. Potom hadicu spojte.

1. Hadicové spojenie zaistite pomocou poistky hadice. Použite na to kliešte.
2. Tlakovú stranu filtra alebo čerpadla (spätný chod do akvária) spojte s prípojkou VSTUP klimatizačného prístroja. Spätný chod vody k akváriu spojte s prípojkou VÝSTUP na klimatizačnom prístroji.
3. Prevlečnú maticu utiahnite pevne rukou na oboch hrdlách hadice. Nepoužívajte žiadne kliešte!

Údržba

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Pred každými údržbovými prácami vytiahnite zástrčku siet'ovej jednotky ovládača WiFi a elektrickú zástrčku klimatizačného prístroja.

POZOR! Vecné škody.

▶ Na čistenie nepoužívajte žiadne tvrdé predmety alebo agresívne čistiace prostriedky.
▶ Všetky diely nie je možné umývat' v umývačke.

V nasledujúcich odsekoch sú popísané údržbárske práce, ktoré sú potrebné pre optimálnu a bezporuchovú prevádzku. Pravidelná údržba predlžuje životnosť a zabezpečuje funkčnosť klimatizačného prístroja počas dlhého časového obdobia.

Čistenie vzduchového filtra

Odporúčanie pre údržbu

Vzduchový filter ⑲ čistite cca každé 2 – 3 týždne, avšak minimálne raz za mesiac.

1. Plastovú mriežku ⑳ na prednej strane klimatizačného prístroja vyklopte smerom dopredu.
2. Vyberte vzduchový filter a vyčistite ho vlažnou vodou.
3. Suchý vzduchový filter opät' vložte na prednej strane a zatvorte plastovú mriežku.

Predtým než hadicové vedenia odpojíte od klimatizačného prístroja, prerušte okruh vody vypnutím čerpadla, príp. filtra. Stlačte obe hadicové svorky ⑫ , aby ste zabránili vytekaniu vody.

Uvedenie do prevádzky

POZOR! Vecné škody.

• Klimatizačný prístroj neprevádzkujte bez prietoku vody.
  ▶ Uistite sa, že je vytvorený okruh vody a systém vedení je úplne odvzdušnený.

• Uvedte čerpadlo, príp. filter do prevádzky, aby ste znovu vytvorili okruh vody.

• Počkajte cca 2 minúty kým sa systém vedení úplne odvzdušní.
• Skontrolujte hadicové prípojky ⑥/⑦ klimatizačného prístroja na tesnost' (☒F).
• Zastrčte zástrčku siet'ovej jednotky ④ ovládača WiFi do siet'ovej zásuvky.
• Zastrčte siet'ovú zástrčku ⑧ klimatizačného prístroja do siet'ovej zásuvky. Displej na prednej strane zobrazuje VYP. (☒L).

Obsluha pomocou pripojenia WLAN

POZOR! Vecné škody.

▶ Nepripájajte žiadne iné prístroje okrem ovládača WiFi, ktorý je súčast'ou rozsahu dodávky.

Predpoklad systému

Koncové zariadenie s podporou WLAN (smartfón, tablet, notebook, atd').

Vytvorenie siete

1. Zastrčte zástrčku siet'ovej jednotky do siet'ovej zásuvky. Stavová LED dióda ⑱ svieti.

• Stavová LED dióda bliká nabielo: siet' sa vyhladáva alebo vytvára.
• Stavová LED svieti namodro: Bola vytvorená siet'
• Displej prístroja zobrazuje aktuálnu teplotu vody.
• Kompresor sa zapne pri prvom štarte s oneskorením 2 minút.

Na etikete na zadnej strane ovládača WiFi nájdete klůč zabezpečenia siete (key). Alternativne môžete na vytvorenie spojenia naskenovat' aj QR kód 1 (pozri etiketu).

Vyvolanie webovej stránky

Alternativne môžete naskenovat' aj druhý QR kód 2 (pozri etiketu) a otvorit' softvér v prehliadači.

Počiatočná konfigurácia

1. Vyberte želaný jazyk z ponuky jazykov a postupujte podla pokynov pre počiatočnú konfiguráciu.

Podrobný návod k softvéru si môžete stiahnut' pomocou QR kódu na titulnej strane alebo na www.eheim.com.

• Stavová LED dióda bliká nabielo: siet' sa vyhládáva alebo vytvára.
• Stavová LED svieti namodro: prístroj vytvoril siet'
• Stavová LED svieti nazeleno: Prístroj je prepojený s iným prístrojom EHEIMdigital

Displej v prevádzkovom režime neustále zobrazuje aktuálnu teplotu vody.

Význam symbolov
VYP. Prístroj je vypnutý.
°C Teplota vody sa meria v stupňoch Celzia.
°F	Teplota vody sa meria v stupňoch Fahrenheit.
	Bliká: Chladiaci režim sa pripravuje.Svieti: Chladenie je zapnuté. Klimatizačný prístroj chladí.
	Svieti: Vyhrievanie je zapnuté. Klimatizačné zariadenie vyhrieva.

Vyradenie z prevádzky a likvidácia

Likvidácia

V prípade likvidácie prístroja dodržiavajte príslušné zákonné predpisy. Informácie o likvidácii elektrických a elektronických prístrojov v Európskom spoločenstve: V rámci Európskeho spoločenstva sa pre elektricky prevádzkované prístroje určuje likvidácia prostredníctvom národných regulácií, ktoré sú založené na smernici EÚ 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ). Podlą toho sa prístroj nesmie likvidovat's komunálnym alebo domovým odpadom. Prístroj sa odoberá bezplatne na komunálnych zberných miestach, resp. zberných dvoroch druhotných surovín. Obal výrobku pozostáva z recyklovateľných materiálov. Zlikvidujte ho ekologicky a odovzdajte na opätovné zhodnotenie.

Odstraňovanie porúch

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Pred odstraňovaním porúch vytiahnite siet'ovú zástrčku a zástrčku siet'ovej jednotky.

Porucha Možná príčina Náprava

Displej sa nezapína	bez napájania prúdom	► Skontrolujte, či je siet'ová zástrčka dostatočne zasunutá do siet'ovej zásuvky
Displej trvalo zobrazuje VYP. ovládač WiFi nie je pripravený na prevádzku		► Skontrolujte, či je zástrčka siet'ovej jednotky úplne zasunutá do siet'ovej zásuvky► Skontrolujte, či je kábel zástrčky siet'ovej jednotky spojený s ovláda čom WiFi a je úplne zasunutý
Nedostatočné chladenie vody, príp. vyhrievanie vody, požado-vaná teplota sa nedosiahne	nedostatočný okruh vody	► Skontrolujte, či je v prevádzke filter akvária alebo čerpadlo► Skontrolujte inštaláciu hadíc na zalomenia, príp. zúženia prierezu► Vyčistite filter akvária alebo čerpadlo► Vyčistite systém vedení
	chladiaci výkon, príp. výkon vyhrievania je príliš nízky pre daný objem vody	► Skontrolujte údaj o výkone (pozri Technické údaje)
	akvárium a/alebo systém vedení sú nedostatočne zaizolované alebo sú hadicové vedenia príliš dlhé	► Zaizolujte systém vedení alebo steny akvária► Nainštalujte hadicové vedenia také krátke, ako to bude možné
	zvýšené prietokové odpory spôsobené dodatočným príslušenstvom v hadicovom systéme (napr. reaktory CO2, odkaľovače UVC a pod. agregáty)	► Znížte prietokové odpory► Klimatizačný prístroj prevádzkujte cez samostatný okruh vody
	žiadny teplý odpadový vzduch z vetra-cej šachty teplého vzduchu	► Chladiaci kompresor nepracuje správne. Obrát'te sa na službu zákazníkom EHEIM: www.eheim.com.

Pri ostatných poruchách sa, prosím, obrátte na servis spoločnosti EHEIM.

Chybové hlásenia (displej)

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Pred odstraňovaním porúch vytiahnite siet'ovú zástrčku a zástrčku siet'ovej jednotky.

Hlásenie Možná príčina Náprava

P1	snímač teploty pre teplotu vody je chybný	▸ Obrát'te sa na službu zákazníkom EHEIM: www.eheim.com.
P2	snímač teploty na ochranu pred prehriatím je chybný	▸ Obrát'te sa na službu zákazníkom EHEIM: www.eheim.com.
HA	teplota vody leží nad nastavenou požadovanou teplotou	▸ Skontrolujte, či je v prevádzke filter akvária alebo čerpadlo▸ Skontrolujte inštaláciu hadíc na zalomenia, príp. zúženia prierezu▸ Vyčistite filter akvária alebo čerpadlo▸ Vyčistite systém vedení
		▸ Skontrolujte, či je zapnutá funkcia chladenia
HA2 (prehriatie)	vzduchový filter a/alebo mriežka ventilátora sú znečistené	▸ Vyčistite vzduchový filter
	teplota okolia je príliš vysoká	▸ Uistite sa, že sa prístroj prevádzkuje pri max. teplote okolia +38 °C
	vetrací systém je poškodený	▸ Obrát'te sa na službu zákazníkom EHEIM: www.eheim.com.
LA	teplota vody leží pod nastavenou požadovanou teplotou	▸ Skontrolujte, či je v prevádzke filter akvária alebo čerpadlo▸ Skontrolujte inštaláciu hadíc na zalomenia, príp. zúženia prierezu▸ Vyčistite filter akvária alebo čerpadlo▸ Vyčistite systém vedení
		▸ Skontrulujte, či je zapnutá funkcia vyhrievania

Pri ostatných poruchách sa, prosím, obrátte na servis spoločnosti EHEIM.

Technické údaje

climacontrol+ S M L
Typ 3750	3751	3752
Velkost' akvária do		500 l	1 000 l	2 000 l
Siet'ové napätie/frekvencia		230 V/50 Hz
Príkon (režim chladenia)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Chladiaci výkon: *
Teplota vody 25 °C1	max.	500 l	1 000 l	2 000 l
Teplota vody 12 °C2	max.	200 l	300 l	500 l
Hladina hluku/80 cm (režim chladenia)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Príkon (režim vyhrievania)		300 W
Výkon vyhrievania Δt**		~15 °C	~10 °C	~6 °C
Hadicová prípojka pre hadicu s ∅	VSTUP	∅ 16/22 mm/s redukčnou objímkou 19/27 mm
	VÝSTUP
Prietok vody	min.	500 l/h
	max.	800 l/h
Systémový tlak	max.	1 bar/14,4 psi
Hmotnosť		17,0 kg	18,7 kg	19,7 kg
Rozmery (d x š x v)		310×310×447 mm	310×310×489 mm	310×310×531 mm
Zástrčka siet'ovej jednotky
Typ		7341218
Zástrčka		EUR
Vstup		100 – 240 V / 50/60 Hz / 0,4 A
Výstup		5 V DC / 1 A / 5 W

* = sprostredkovanie hodnôt: 1× akvárium s krytom, teplota miestnosti 30 °C, tepelné zaťaženie
^1 model S a M = 0,3 W/l, model L = 0,2 W/l,
^2 = 0,1 W/I
** = sprostredkovanie hodnôt 1× akvárium s krytom, teplota miestnosti 20 °C,
Δt = rozdiel teploty miestnosti voči teplote vody

Náhradné diely

Pozri stranu 3.

Sporočila o napakah (zaslon)

NEVARNOST! Električni udar!

▶ Pred odpravljanjem motenj izvlecite vtič klimatske naprave in napajalnika iz vtičnice.
