Tipo di prodotto	Climatizzatore per acquario con regolazione elettronica
Modello	climacontrol+ L (rif. 3752)
Dimensioni (L × P × A)	310 × 310 × 531 mm
Peso	19,7 kg
Alimentazione elettrica	230 V / 50 Hz
Potenza assorbita (raffreddamento)	400 W
Potenza assorbita (riscaldamento)	300 W
Prestazioni di raffreddamento	Acquario fino a 2000 l (a 25°C) / 500 l (a 12°C)
Prestazioni di riscaldamento Δt	~6°C
Portata d'acqua consigliata	500 – 800 l/h
Pressione sistema max.	1 bar / 14,4 psi
Raccordo tubo (IN/OUT)	ø 16/22 mm (con manicotto di riduzione 19/27 mm)
Livello sonoro (a 80 cm)	~51 – 54 dB (modalità raffreddamento)
Fluido refrigerante	R290 (infiammabile)
Grado di protezione (climatizzatore)	I
Grado di protezione (controller WiFi)	III
Temperatura ambiente ammissibile	10°C a 38°C
Temperatura dell'acqua max.	35°C
Altezza di montaggio max. (sotto l'acquario)	180 cm
Connettività	WiFi con controller dedicato, interfaccia web
Manutenzione ordinaria	Pulizia del filtro dell'aria ogni 2-3 settimane (con acqua tiepida)
Sicurezza	Interruttore differenziale 30 mA raccomandato; cavo di alimentazione danneggiato: sostituzione da parte del servizio assistenza EHEIM
Pezzi di ricambio	Disponibili tramite il servizio assistenza EHEIM (vedere pag. 3 del manuale)
Garanzia e riparabilità	Riparazioni esclusivamente presso il centro assistenza EHEIM; alimentatore non sostituibile in caso di danneggiamento
Uso previsto	Acquario d'acqua dolce o marina, interno, uso privato

Domande frequenti - climacontrol+ L EHEIM

Come collegare il climatizzatore alla mia rete WiFi?

Inserire l'alimentatore del controller WiFi. Collegare il terminale alla rete 'EHEIM clima XXXXXXXX' e inserire la chiave di sicurezza (Key) situata sul retro del controller. Aprire un browser e andare su http://192.168.1.1 o eheimdigital. Seguire quindi le istruzioni di configurazione iniziale.

Cosa significa la visualizzazione 'OFF' sullo schermo?

La visualizzazione 'OFF' indica che l'apparecchio è spento. Verificare che la spina di alimentazione del climatizzatore sia inserita e che il controller WiFi sia alimentato. Se il problema persiste, consultare la tabella di risoluzione dei problemi nel manuale.

Come interpretare i codici errore P1 e P2?

I codici P1 e P2 indicano rispettivamente un difetto del sensore di temperatura dell'acqua e un difetto del sensore di protezione antisurriscaldamento. In entrambi i casi, contattare il servizio clienti EHEIM (www.eheim.com) per la riparazione.

Cosa fare se appare il messaggio 'HA'?

Il codice HA significa che la temperatura dell'acqua è superiore al setpoint. Verificare la portata della pompa, l'assenza di pieghe nei tubi, la pulizia del filtro dell'acquario e assicurarsi che la modalità raffreddamento sia attivata.

Come pulire il filtro dell'aria?

Ribaltare la griglia in plastica anteriore verso l'avanti, rimuovere il filtro dell'aria, pulirlo con acqua tiepida, lasciarlo asciugare, quindi riposizionarlo e richiudere la griglia. Eseguire questa operazione ogni 2-3 settimane.

Posso usare il climatizzatore senza circolazione d'acqua?

No, non far mai funzionare l'apparecchio senza flusso d'acqua. Assicurarsi che la pompa o il filtro sia in funzione e che il circuito sia completamente spurgo prima di accendere il climatizzatore.

Quali sono le distanze minime da rispettare per l'installazione?

Prevedere uno spazio libero di almeno 50 mm intorno all'apparecchio per la ventilazione. Per l'installazione in un mobile, ritagliare un'apertura di circa 200 × 200 mm per l'ingresso dell'aria fresca e un incavo per il comparto di evacuazione dell'aria calda (dimensioni specificate nel manuale).

Posso collegare il climatizzatore in serie con il filtro dell'acquario?

Si consiglia di utilizzare circuiti idraulici separati per il filtro e il climatizzatore per ottimizzare la portata. Se li si collega in serie, assicurarsi che la portata rimanga nell'intervallo consigliato (500–800 l/h) e che la pressione non superi 1 bar.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva RAEE (2012/19/UE), depositarlo gratuitamente in un punto di raccolta o in un centro di riciclaggio. L'imballaggio è riciclabile.

Cosa fare se il LED di stato del controller WiFi lampeggia in bianco senza diventare fisso?

Il LED bianco lampeggiante indica che il controller sta cercando una rete o tenta di connettersi. Verificare che il router WiFi sia acceso, che si stia utilizzando la chiave di sicurezza corretta e che il controller sia nel raggio d'azione. Se il problema persiste, riavviare il controller scollegando e ricollegando l'alimentatore.

MANUALE UTENTE climacontrol+ L EHEIM

it Istruzioni per l'uso

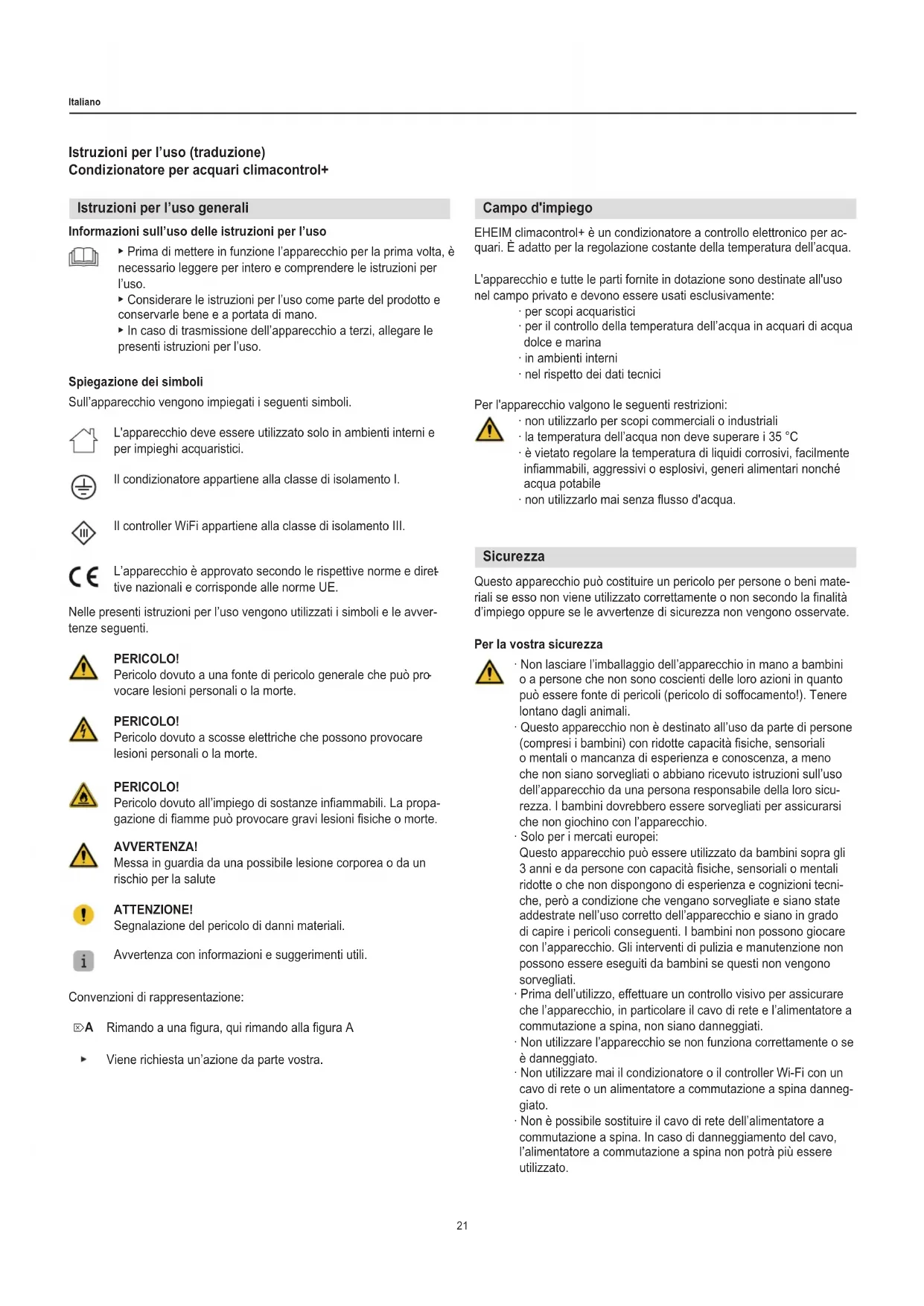

Istruzioni per l'uso (traduzione)

Condizionatore per acquari climacontrol+

Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

Il condizionatore appartiene alla classe di isolamento I.

Il controller WiFi appartiene alla classe di isolamento III.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avver- tenze seguenti.

PERICOLO!

Pericolo dovuto a una fonte di pericolo generale che può provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto a scosse elettriche che possono provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto all'impiego di sostanze infiammabili. La propagandae di fiamme può provocare gravi lesioni fisiche o morte.

AVVERTENZA!

Messa in guardia da una possibile lesione corporea o da un rischio per la salute

ATTENZIONE!

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione:

☒A Rimando a una figura, qui rimando alla figura A

▶ Viene richiesta un'azione da parte vostra.

Campo d'impiego

EHEIM climacontrol+ è un condizionatore a controllo elettronico per acquari. È adatto per la regolazione costante della temperatura dell'acqua.

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per scopi acquaristici
· per il controllo della temperatura dell'acqua in acquari di acqua dolce e marina
· in ambienti interni
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
- la temperatura dell'acqua non deve superare i 35 °C
- è vietato regolare la temperatura di liquidi corrosivi, facilmente infiammabili, aggressivi o esplosivi, generi alimentari nonché acqua potabile
· non utilizzarlo mai senza flusso d'acqua.

Sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a persone che non sono coscienti delle loro azioni in quanto può essere fonte di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
  · Solo per i mercati europei:

Questo apparecchio può essere utilizzato da bambini sopra gli 3 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo di rete e l'alimentatore a commutazione a spina, non siano danneggiati.
• Non utilizzare l'apparecchio se non funziona correttamente o se è danneggiato.
• Non utilizzare mai il condizionatore o il controller Wi-Fi con un cavo di rete o un alimentatore a commutazione a spina danneggiato.
• Non è possibile sostituire il cavo di rete dell'alimentatore a commutazione a spina. In caso di danneggiamento del cavo, l'alimentatore a commutazione a spina non potrà più essere utilizzato.

Se il cavo di rete del condizionatore è danneggiato, deve essere sostituito da un centro di assistenza autorizzato EHEIM o da un elettricista qualificato.
- Non tirare o trasportare l'apparecchio per il cavo di rete. Per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.
- Non inserire in nessun caso le mani o oggetti attraverso le fessure della griglia di aerazione. Il contatto con la ventola può provocare lesioni.
- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
- Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.
· Non effettuare mai modifiche tecniche all'apparecchio.
- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.
- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

Consigliamo di proteggere tutti i dispositivi per acquari elettrici mediante un interruttore differenziale con una corrente nominale differenziale di intervento pari a max 30 mA.
- Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.
- Proteggere la presa, la spina di rete e l'alimentatore a commutazione a spina dall'umidità e dal bagnato. Formare assolutamente una curva di sgocciolamento con il cavo di rete. Questa impedisce che l'acqua che eventualmente scorre lungo il cavo possa arrivare alla presa e provocare un cortocircuito.
- I dati elettrici dell'apparecchio e dell'alimentatore a commutazione a spina devono corrispondere ai dati della rete elettrica. Questi dati sono sulla confezione o nelle presenti istri
- Non applicare prese multiple o alimentatori portatili sul retro dell'apparecchio.
- L'apparecchio è conforme alla direttiva sulle apparecchiature radio 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.eheim.com.
- Utilizzare solo l'alimentatore a commutazione a spina fornito insieme al controller Wi-Fi. Se è necessaria la sostituzione, deve essere utilizzato l'alimentatore a commutazione a spina originale EHEIM.

• L'apparecchio contiene refrigerante infiammabile R290. I lavori devono essere eseguiti esclusivamente da personale specializzato esperto e formato per le procedure di gestione del gas R290.
• Il circuito di refrigerante non deve essere danneggiato.
  Se è necessario smaltire l'apparecchio, procedere come descritto nel capitolo Messa fuori servizio e smaltimento.

Montaggio e installazione

Disimballaggio

ATTENZIONE! Danni materiali.

- Notare il peso dell'apparecchio. Trasportare sempre l'apparecchio per le due maniglie a incavo.

Conservare il materiale d'imballaggio per un successivo stoccaggio e trasporto sicuro.

1. Aprire la confezione ed estrarre gli accessori.
2. Tirare l'apparecchio per la maniglie a incavo e sollevarlo dalla confezione.
3. Rimuovere i gusci in polistirolo e i sacchetti di plastica.
4. Controllare la completezza della fornitura.
5. Verificare tutte le parti per eventuali danni da trasporto.

Luogo d'installazione

• Per assicurare un funzionamento sicuro dell'apparecchio secondo la sua destinazione d'uso, questo non deve mai essere esposto agli agenti atmosferici o a fonti di calore dirette. L'apparecchio può essere utilizzato in una gamma di temperatura ambiente da 10°C a 38°C.
  L'apparecchio deve essere sempre posizionato a un livello inferiore a quello dell'acqua nell'acquario. In tal caso è necessario osservare la massima altezza di installazione di 180 cm.

Preparazione (☒E/F)

1. Posizionare la calotta ① sul condizionatore.
2. Fissare la calotta con la chiave per dadi ② girando le viti a sinistra e a destra di un quarto di giro in senso orario.
3. Collegare il controller WiFi ⑤ tramite il cavo dati RJ45 ③ con il condizionatore.
4. Collegare il controller WiFi con l'alimentatore a commutazione a spina ④.
5. Rimuovere i tappi sulla connessione IN ⑥ e sulla connessione OUT ⑦.

Conservare i tappi. Questi possono essere utilizzati come sicurezze per il trasporto per evitare la fuoriuscita di acqua residua.

Posizionamento nel mobiletto di supporto dell'acquario o in armadi (G/H/I)

Osservare le distanze minime di almeno 50 mm dalle pareti e ante dell'armadio. Tenere libere le aperture di ventilazione e di scarico.

1. Selezionare una superficie piana per il posizionamento dell'apparecchio.
2. Praticare un'apertura ⑨ di circa 200 × 200 mm (ca. 400 cm²) ad es. nella parete posteriore dell'armadio per garantire l'apporto di aria fresca e la posa dei tubi flessibili e dell'installazione elettrica.
3. Praticare un'apertura nell'armadio ⑩ per accogliere la condotta dell'aria calda di scarico ⑪, per convogliare l'aria calda dell'apparecchio fuori dall'armadio.

• Utilizzare la dima autoadesiva per marcare l'incavo.
• Consigliamo di realizzare l'incavo per la condotta dell'aria calda di scarico nella parete posteriore dell'armadio. In questo modo il display digitale sarà ben visibile dalla parte anteriore.
  Notare le dimensioni nella tabella seguente:

Misure condotta dell'aria calda di scarico
S 260 mm
T 74 mm
U > 60 mm
V	climacontrol+ S 343 mm
	climacontrol+ M 385 mm
	climacontrol+ L 427 mm

1. Dopo l'installazione dei tubi flessibili, spingere l'apparecchio sulla parete corrispondente e inserire la condotta dell'aria calda di scarico da dietro attraverso l'incavo sull'apparecchio.

Posizionamento indipendente

i Osservare le distanze minime di almeno 50 mm da pareti, mobili o simili, per garantire un apporto di aria fresca e uno scarico dell'aria calda ottimali.

1. Selezionare una superficie piana per il posizionamento dell'apparecchio.

Installare i tubi flessibili (☒J/K)

ATTENZIONE! Danni materiali.

- Far funzionare l'apparecchio solo con acqua filtrata e pulita.

- Osservare gli esempi di installazione ➕B/C/D.

- Per garantire una capacità di circolazione ottimale ed efficiente del filtro, consigliamo di far funzionare i filtri per acquari e i condizionatori con circuiti d'acqua separati (☒C).

- Per semplificare l'installazione, consigliamo di ingrassare leggermente gli elementi di collegamento con vaselina.

1. Introdurre il tubo flessibile (∅ 16/22) attraverso la cravatta fermatubi ⑫ e il fermatubo di sicurezza ⑬.

2. Far scorrere il dado a risvolto ⑭ sul raccordo per tubo flessibile ⑯.

3. Inserire la guarnizione ⑮ nel dado a risvolto.

4. Collegare il tubo flessibile con il raccordo per tubo flessibile.

i Con un ∅ del tubo flessibile di 19/27, applicare prima il manicotto riduttore ⑰ sul raccordo per tubo flessibile. In seguito collegare il tubo flessibile.

1. Fissare il raccordo per tubo flessibile con il fermatubo di sicurezza. A tale scopo utilizzare una pinza.

2. Collegare il lato di pressione del filtro o della pompa (ritorno nell'acquario) alla connessione IN del condizionatore. Collegare il ritorno dell'acqua all'acquario alla connessione OUT del condizionatore.

3. Stringere a mano i dadi a risvolto dei due raccordi per tubo flessibile. Non utilizzare una pinza!

Manutenzione

PERICOLO! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, staccare l'alimentatore a commutazione a spina del controller WiFi e la spina elettrica del condizionatore.

ATTENZIONE! Danni materiali.

- Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi. - Nessuna delle parti è lavabile in lavastoviglie.

i Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento del condizionatore per un lungo periodo.

Pulizia del filtro dell'aria

i Consigli per la manutenzione

Pulire il filtro dell'aria ⑲ ca. ogni 2 – 3 settimane, ma almeno una volta al mese.

1. Piegare in avanti la griglia di plastica ⑳ sul lato anteriore del condizionatore.

2. Rimuovere il filtro dell'aria e pulire il filtro con acqua tiepida.

3. Reinserire il filtro dell'aria asciutto sul lato anteriore e chiudere la griglia di plastica.

i Prima di staccare le tubazioni flessibili dal condizionatore, interrompere il circuito dell'acqua spegnendo la pompa o il filtro. Comprimere le due cravatte fermatubi ⑫ per impedire la fuoriuscita d'acqua.

Messa in funzione

ATTENZIONE! Danni materiali.

- Non far funzionare il condizionatore senza flusso d'acqua. - Assicurarsi che il circuito dell'acqua sia stabilito e che il sistema di tubature sia completamente sfiatato.

1. Mettere in funzione la pompa o il filtro per stabilire il circuito dell'acqua.
2. Attendere circa 2 minuti fino allo sfiato completo del sistema di tubature.
3. Verificare i raccordi portagomma ⑥/⑦ del condizionatore per assicurarne la tenuta (☒F).
4. Inserire l'alimentatore a commutazione a spina ④ del controller WiFi nella presa di rete.
5. Inserire la spina elettrica ⑧ del condizionatore nella presa di rete. Il display sul lato anteriore indica OFF (×L).

Comando con connessione WLAN

ATTENZIONE! Danni materiali.

- Non collegare altri apparecchi all'influori del controller WiFi fornito in dotazione.

Requisiti di sistema

Terminale compatibile WLAN (smartphone, tablet, notebook ecc.)

Creazione della rete

1. Inserire l'alimentatore a commutazione a spina nella presa di rete. Il LED di stato ^18 è acceso.
   i · Il LED di stato lampeggia con luce bianca: la rete viene cercata o creata
2. Il LED di stato si accende con luce blu: è stata creata una nuova rete
3. Il display dell'apparecchio indica l'attuale temperatura dell'acqua.
4. Al primo avvio, il compressore si accende con un ritardo di 2 minuti.

Collegamento con la rete WLAN

1. Aprire le impostazioni di rete del proprio terminale (smartphone, tablet, notebook ecc.).
2. Collegare il terminale con la rete WLAN (SSID) EHEIM clima XXXXXXXX.
3. Inserire la chiave di sicurezza della rete (key).

La chiave di sicurezza della rete (key) è indicata sull'etichetta presente sul lato posteriore del controller WiFi. Alternativamente è anche possibile scansionare il codice QR 1 (vedere etichetta) per stabilire la connessione.

Richiamo del sito web

1. Aprire il proprio browser web e inserire il seguente indirizzo web: http://192.168.1.1, eheimdigital o eheimdigital.local

i Alternativamente è anche possibile scansionare il codice QR 2 (vedere etichetta) per aprire il software nel browser.

Configurazione iniziale

1. Selezionare la lingua desiderata dal selettore di lingua e seguire le istruzioni per la configurazione iniziale.

È possibile scaricare le istruzioni dettagliate per il software tramite il codice QR sulla prima pagina o all'indirizzo www.eheim.com.

Significato LED di stato

• Il LED di stato lampeggia con luce bianca: la rete viene cercata o creata
• Il LED di stato si accende con luce blu: l'apparecchio ha creato una rete
• Il LED di stato si accende con luce verde: l'apparecchio è collegato con un altro apparecchio EHEIMdigital

Indicazioni sul display (☒L)

Nella modalità di esercizio, il display indica continuamente l'attuale temperatura dell'acqua.

Significato dei simboli
OFF L'apparecchio è spento.
°C La temperatura dell'acqua viene misurata in gradi Celsius.
°F	La temperatura dell'acqua viene misurata in gradi Fahrenheit.
	Lampeggia: la modalità di raffreddamento viene preparataAcceso: il raffreddamento è acceso. Il condizionatore raffredda.
	Acceso: Il riscaldamento è acceso. Il condizionatore riscalda.

Messa fuori servizio e smaltimento

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge. Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea: All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

Eliminazione di guasti

PERICOLO! Scossa elettrica!

- Prima dell'eliminazione di guasti, staccare la spina elettrica e l'alimentatore a commutazione a spina.

Guasto Possibile causa Rimedio

Il display non si accende	Nessuna alimentazione elettrica	► Controllare se la spia elettrica è completamente inserita nella presa di rete
Il display indica continuamente OFF	Il controller WiFi non è pronto per l'esercizio	► Verificare se l'alimentatore a spina è completamente inserito nella presa di rete► Verificare se il cavo dell'alimentatore a spina è collegato con il controller WiFi e completamente inserito.
Raffreddamento dell'acqua insufficiente o temperatura nominale non raggiunta	Circuito dell'acqua insufficiente	► Verificare se il filtro dell'acquario o la pompa è in funzione► Verificare l'installazione dei tubi flessibili per controllare che non ci siano piegature o strozzature.► Pulire il filtro dell'acquario o la pompa► Pulire il sistema di tubature
	Potenza frigorifera o calorifica insufficiente per la quantità d'acqua	► Verificare i dati sulle prestazioni (vedi dati tecnici)
	Acquario e/o sistema di tubature isolati in modo insufficiente o tubazioni flessibili troppo lunghe	► Isolare il sistema di tubature o le pareti degli acquari► Installare le tubazioni flessibili in modo che siano il più corte possi-bile
	Maggiori restringimenti del flusso a causa di accessori aggiuntivi nel sistema di tubature (ad es. reattori di CO^2 , chiarificatori UVC o unità simili)	► Ridurre i restringimenti del flusso► Far funzionare il condizionatore tramite un circuito dell'acqua separato
	Nessun'aria di scarico dalla condotta dell'aria calda di scarico	► Il compressore di refrigerazione non funziona correttamente. Rivel gersi al servizio clienti EHEIM: www.eheim.com

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

Messaggi di errore (display)

PERICOLO! Scossa elettrica!

- Prima dell'eliminazione di guasti, staccare la spina elettrica e l'alimentatore a commutazione a spina.

Messaggio Possibile causa Rimedio

P1 Il sensore di temperatura per la temperatura dell'acqua è difettoso		► Rivolgersi al servizio clienti EHEIM: www.eheim.com
P2 Il sensore di temperatura per la protezione antisurriscal damento è difettoso	-	► Rivolgersi al servizio clienti EHEIM: www.eheim.com
HA La temperatura dell'acqua è superiore alla temperatura nominale impostata		► Verificare se il filtro dell'acquario o la pompa è in funzione► Verificare l'installazione dei tubi flessibili per controllare che non ci siano piegature o strozzature.► Pulire il filtro dell'acquario o la pompa► Pulire il sistema di tubature
		► Verificare se la funzione di raffreddamento è attivata
HA2(Surriscalda-mento)	Filtro dell'aria e/o griglia di aerazione imbrattati ► Pulire il filtro dell'aria
	Temperatura ambiente troppo alta	► Assicurarsi che l'apparecchio venga fatto funzionare con una tempe-ratura ambiente massima di +38°C
	Sistema di ventilazione dell'apparecchio danneggiato	► Rivolgersi al servizio clienti EHEIM: www.eheim.com
LA La temperatura dell'acqua è inferiore alla temperatura nominale impostata		► Verificare se il filtro dell'acquario o la pompa è in funzione► Verificare l'installazione dei tubi flessibili per controllare che non ci siano piegature o strozzature.► Pulire il filtro dell'acquario o la pompa► Pulire il sistema di tubature
		► Verificare se la funzione di riscaldamento è attivata

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

Dati tecnici

climacontrol+ L S M L
Tipo 3750 3751 3752
Dimensione dell'acquario fino a 500 l 1000 l		2000 l
Tensione di rete/Frequenza		230 V / 50 Hz
Potenza assorbita (modalità di raffreddamento)		260 W (230 V)	300 W (230 V)	400 W (230 V)
Potenza frigorifera: *
Temperatura dell'acqua 25°C1	max	500 l 1000 l	2000 l
Temperatura dell'acqua 12°C2	max	200 l	300 l	500 l
Livello di rumore / 80 cm (modalità di raffreddamento)		~47 – 50 dB	~50 – 53 dB	~51 – 54 dB
Potenza assorbita (modalità di riscaldamento)		300 W
Potenza calorifera Δt**		~15°C	~10°C	~6°C
Raccordo portagomma per ∅ del tubo flessibile	IN	∅ 16/22 mm / con manicotto riduttore 19/27 mm
	OUT
Flusso d'acqua	min.	500 l/h
	max	800 l/h
Pressione del sistema	max	1 bar / 14,4 psi
Peso		17,0 kg	18,7 kg	19,7 kg
Ingombri (L×P×A)		310×310×447 mm	310×310×489 mm	310×310×531 mm
Alimentatore a commutazione la spina
Tipo		7341218
Spina		EUR
Ingresso		100 – 240 V / 50/60 Hz / 0,4 A
Uscita		5 V CC / 1 A / 5 W

* = Determinazione dei valori: 1× acquario con copertura, temperatura ambiente 30°C, inquinamento termico
^1 Modello S e M = 0,3 W/l, modello L = 0,2 W/l,
^2=0,1 W/l
** = Determinazione dei valori 1× Acquario con copertura, temperatura ambiente 20°C,
Δt = Differenza di temperatura tra la temperatura ambiente e la temperatura dell'acqua

Pezzi di ricambio

Vedi a pagina 3.
