= 0,1 W/l ** = Værdiberegning 1× akvarium med afdækning, rumtemperatur 20 °C, Δt = Temperaturdi󰘯erence rum- og vandtemperatur Reservedele Se side 3.46 Svenska Bruksanvisning (översättning) Akvarie-klimatanläggning climacontrol+ Allmänna anvisningar Information om användning av bruksanvisningen ▶ Innan du använder apparaten för första gången måste du ha läst igenom och förstått bruksanvisningen. ▶ Betrakta bruksanvisningen som del av produkten och förvara den på en säker och tillgänglig plats. ▶ Se till att denna bruksanvisning medföljer om apparaten över

räcks till tredje part. Förklaring av symbolerna Följande symboler 󰘰nns på apparaten. Apparaten får endast användas inomhus till akvarier. Klimatanläggningen har skyddsklass I. WiFi-kontrollern har skyddsklass III. Apparaten har godkänts enligt gällande nationella föreskrifter och direktiv, och uppfyller gällande EU-standarder. Följande symboler och signalord används i denna bruksanvisning. FARA! Fara från en allmän riskkälla som kan leda till allvarliga person

skador eller dödsfall. FARA! Risk för elektrisk stöt som kan leda till allvarliga personskador eller dödsfall. FARA! Fara vid användning av brandfarliga ämnen. Risk för allvarliga personskador eller dödsfall vid brand. VARNING! Varning för möjliga personskador eller hälsorisker. FÖRSIKTIG! Anvisning för risk för sakskador. Anvisning med användbar information och tips. Andra symboler: Referens till en bild, i detta fall till bild A Du uppmanas att agera.

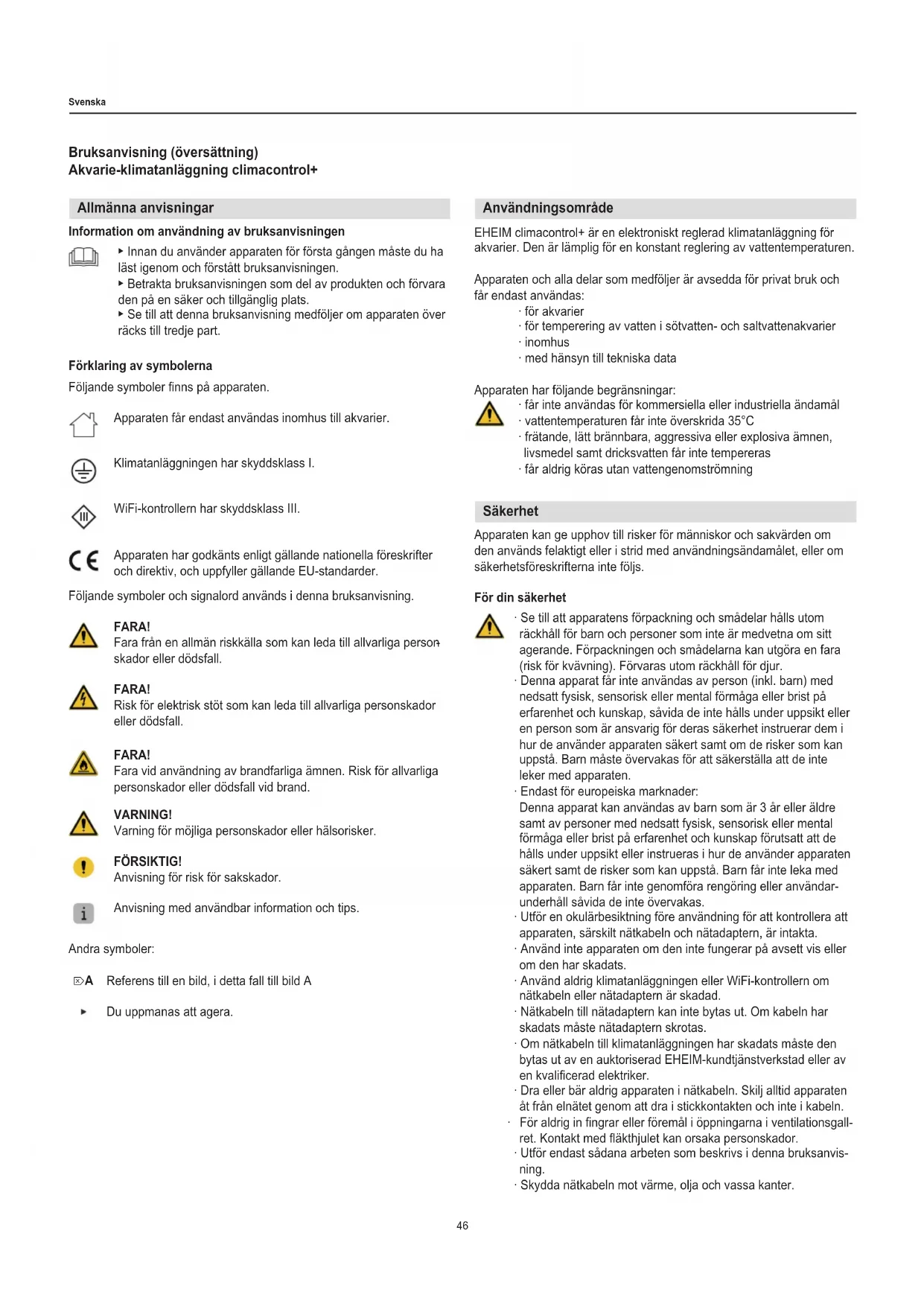

Säkerhet Apparaten kan ge upphov till risker för människor och sakvärden om den används felaktigt eller i strid med användningsändamålet, eller om säkerhetsföreskrifterna inte följs. För din säkerhet ‧ Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur. ‧ Denna apparat får inte användas av person (inkl. barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte hålls under uppsikt eller en person som är ansvarig för deras säkerhet instruerar dem i hur de använder apparaten säkert samt om de risker som kan uppstå. Barn måste övervakas för att säkerställa att de inte leker med apparaten. ‧ Endast för europeiska marknader: Denna apparat kan användas av barn som är 3 år eller äldre samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Barn får inte genomföra rengöring eller användar- underhåll såvida de inte övervakas. ‧ Utför en okulärbesiktning före användning för att kontrollera att apparaten, särskilt nätkabeln och nätadaptern, är intakta. ‧ Använd inte apparaten om den inte fungerar på avsett vis eller om den har skadats. ‧ Använd aldrig klimatanläggningen eller WiFi-kontrollern om nätkabeln eller nätadaptern är skadad. ‧ Nätkabeln till nätadaptern kan inte bytas ut. Om kabeln har skadats måste nätadaptern skrotas. ‧ Om nätkabeln till klimatanläggningen har skadats måste den bytas ut av en auktoriserad EHEIM-kundtjänstverkstad eller av en kvali󰘰cerad elektriker. ‧ Dra eller bär aldrig apparaten i nätkabeln. Skilj alltid apparaten åt från elnätet genom att dra i stickkontakten och inte i kabeln. ‧ För aldrig in 󰘰ngrar eller föremål i öppningarna i ventilationsgall- ret. Kontakt med 󰘱äkthjulet kan orsaka personskador. ‧ Utför endast sådana arbeten som beskrivs i denna bruksanvis- ning. ‧ Skydda nätkabeln mot värme, olja och vassa kanter. Användningsområde EHEIM climacontrol+ är en elektroniskt reglerad klimatanläggning för akvarier. Den är lämplig för en konstant reglering av vattentemperaturen. Apparaten och alla delar som medföljer är avsedda för privat bruk och får endast användas: ‧ för akvarier ‧ för temperering av vatten i sötvatten- och saltvattenakvarier ‧ inomhus ‧ med hänsyn till tekniska data Apparaten har följande begränsningar: ‧ får inte användas för kommersiella eller industriella ändamål ‧ vattentemperaturen får inte överskrida 35°C ‧ frätande, lätt brännbara, aggressiva eller explosiva ämnen, livsmedel samt dricksvatten får inte tempereras ‧ får aldrig köras utan vattengenomströmning47 Svenska ‧ Utför aldrig några tekniska ändringar på apparaten. ‧ Använd endast originalreservdelar och -tillbehör för apparaten. ‧ Reparationer får utföras enbart av ett EHEIM servicecenter. ‧ Vi rekommenderar att alla elektriska apparater till akvariet ansluts till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA. ‧ Koppla alltid loss samtliga apparater i akvariet från elnätet om de inte används, innan delar monteras in eller demonteras samt inför alla rengörings- och underhållsarbeten. ‧ Skydda stickuttaget, stickkontakten och nätadaptern mot fukt och väta. Skapa tvunget en droppslinga med nätkabeln. Denna ska förhindra att ev. vatten som löper längs med kabeln rinner in i stickuttaget och orsakar kortslutning. ‧ Apparatens och nätadapterns elek- triska data måste stämma överens med elnätets data. Dessa anges på typskylten på apparaten, på förpack- ningen eller i denna bruksanvisning. ‧ Montera inga grenuttag eller bärbara nätadaptrar på baksidan av apparaten. ‧ Apparaten uppfyller kraven i direktivet för radioutrustning 2014/53/EU. Den kompletta texten i EU-försäkran om överens- stämmelse 󰘰nns på följande länk: www.eheim.com. ‧ Använd endast nätadaptern som medföljer WiFi-kontrollern. Om reservdelar behövs måste en original EHEIM nätadapter användas. ‧ Apparaten innehåller brännbart köldmedium R290. Arbetsupp- gifter får endast utföras av erfaren och utbildad yrkespersonal för R290-gashanterings-metoden. ‧ Köldmediecirkulationen får inte skadas. ‧ När apparaten måste skrotas ska instruktionerna i kapitlet ”Ta apparaten ur drift samt avfallshantera apparaten” följas. AC/DC Adapter Power Supply Chord Drip Loop Aquarium Montering och installation Packa upp FÖRSIKTIG! Risk för sakskador. ▶ Beakta apparatens vikt. Bär alltid apparaten i de båda infällda handtagen. Spara på förpackningsmaterialet för en säker förvaring eller för transport.

1. Öppna förpackningen och ta ut tillbehöret.

2. Dra upp apparaten ur förpackningen med hjälp av de infällda

3. Ta bort frigolitdelarna och plastpåsen.

4. Kontrollera att leveransen är komplett.

5. Kontrollera samtliga delar att de inte har skadats i transporten.

Uppställningsplats ‧ För att garantera avsedd och säker användning av apparaten får den aldrig utsättas för väder eller direkta värmekällor. Apparaten kan användas inom temperaturintervallet 10°C till 38°C. ‧ Apparaten måste alltid placeras lägre än vattennivån i akvariet. Beak

ta samtidigt max. tillåten uppställningshöjd 180 cm. Förberedelser (⌦E/F)

på klimatanläggningen.

2. Fixera kåpan med skruvnyckeln

genom att vrida skruvarna till höger och vänster med kvarts varv i medsols riktning.

till klima- tanläggningen.

4. Anslut WiFi-kontrollerna till nätadaptern

5. Ta av pluggarna från anslutningen IN

och på anslutningen OUT

Förvara pluggarna på en säker plats. Dessa kan användas som transportsäkring för att förhindra att restvatten rinner ut. Placering i akvariets underskåp eller i skåp (⌦G/H/I) Beakta minimiavstånden som uppgår till minst 50 mm till skåpets väggar och dörrar. Se till att ventilationsöppningarna hålls fria.

1. Välj en plan yta där apparaten ska placeras.

) t.ex. i skåpets bakvägg för att garantera tillräcklig mängd friskluft samt för att installera slangar och elkablar.

3. Såga ett urtag i skåpet

för varm frånluft ska monteras, så att varm luft kan ledas bort ur skåpet. ‧ Använd den självhäftande mallen för att markera detta urtag. ‧ Vi rekommenderar att urtaget för schaktet för varm frånluft görs i skåpets bakvägg. Därmed kan digitaldisplayen syns tydligt framifrån. Beakta måttuppgifterna i följande tabell: Mått för schakt för varm frånluft S 260 mm T 74 mm U > 60 mm

4. Efter att slangarna har installerats ska apparaten skjutas mot

väggen. Sätt in schaktet för varm frånluft på baksidan, genom urtaget och på apparaten. Fristående placering Beakta minimiavstånden som uppgår till minst 50 mm till väggar, möbler eller liknande, för att garantera en optimal friskluftsförsörj

ning och bortledning av varmluft.

1. Välj en plan yta där apparaten ska placeras.

Installera slangar (⌦J/K) FÖRSIKTIG! Risk för sakskador. ▶ Använd apparaten endast med 󰘰ltrerat och rent vatten. ‧ Beakta installationsexemplen ⌦B/C/D. ‧ För att garantera en optimal och e󰘯ektiv cirkulationse󰘯ekt i 󰘰l

tret rekommenderar vi att akvarie󰘰ltret och klimatanläggningen drivs med separata vattencirkulationer (⌦C). ‧ För att förenkla installationen rekommenderar vi att anslut- ningskopplingarna fettas in en aning med vaselin.

1. För slangen (Ø 16/22) genom slangklämman

2. Skjut överfallsmuttern

3. Lägg in packningen

4. Anslut slangen till slangröret.48

först dras på slangröret. Anslut sedan slangen.

5. Fixera slangkopplingen med slangringen. Använd en tång till

denna arbetsuppgift.

6. Anslut 󰘰ltrets trycksida eller pumpen (returledning till akvariet)

till anslutningen IN på klimatanläggningen. Anslut vattenretur- ledningen till akvariet till anslutningen OUT på klimatanlägg- ningen.

7. Dra åt överfallsmuttrarna handfast på båda slangrören. Använd

ingen tång! Underhåll FARA! Elektrisk stöt! ▶ Dra ut nätadaptern för WiFi-kontrollern och stickkontakten till klimatanläggningen innan underhåll genomförs. FÖRSIKTIG! Risk för sakskador. ▶ Använd inga hårda föremål eller aggressiva rengöringsmedel vid rengöring. ▶ Inga delar kan rengöras i diskmaskin. I nedanstående avsnitt beskrivs underhållsarbeten som krävs för en optimal och störningsfri drift. Regelbundet underhåll förlänger livslängden och garanterar att klimatanläggningen fungerar under längre tid. Rengöra luft󰄈ltret Underhållsrekommendation Rengör luft󰘰ltret ⑲ ca varannan eller var 3:e vecka, dock minst en gång i månaden.

1. Fäll upp plastgallret

på klimatanläggningens framsida.

2. Ta ut luft󰘰ltret och rengör 󰘰ltret med ljummet vatten.

3. Sätt in det torra luft󰘰ltret på framsidan igen och stäng plastgall-

ret. Innan slangledningarna kopplas loss från klimatanläggningen ska vattencirkulationen brytas genom att pumpen resp. 󰘰lter slås ifrån. Tryck samman båda slangklämmor

för att förhindra att vatten rinner ut. Ta apparaten i drift FÖRSIKTIG! Risk för sakskador. ▶ Kör aldrig klimatanläggningen med vatten󰘱öde. ▶ Kontrollera att vattencirkulationen har återupprättats och att ledningssystemet har avluftats komplett.

1. Ta pumpen resp. 󰘰ltret i drift för att återupprätta vattencirkula-

2. Vänta i ca 2 minuter tills ledningssystemet har avluftats kom-

3. Kontrollera att slanganslutningarna

på klimatanläggning- en är täta (⌦F).

4. Anslut nätadaptern

för WiFi-kontrollern till vägguttaget.

5. Anslut klimatanläggningens stickkontakt

till vägguttaget. Displayen på framsidan visar OFF (⌦L). Använd med WLAN-anslutning FÖRSIKTIG! Risk för sakskador. ▶ Anslut inga andra apparater till WiFi-kontrollerna utöver de som ingår i leveransen. Systemförutsättningar WLAN-kompatibel slutapparat (smarttelefon, pekplatta, bärbar dator osv) Skapa ett nätverk

1. Anslut nätadaptern till vägguttaget. Statuslysdioden

lyser. ‧ Statuslysdioden blinkar vitt: Nätverket söks eller skapas ‧ Statuslysdioden lyser blått: Ett nytt nätverk har skapats ‧ Displayen på apparaten visar den aktuella vattentemperaturen. ‧ Kompressorn slås på vid första start med 2 minuters fördröj- ning. Ansluta till WLAN-nätverk

2. Öppna nätverksinställningarna på ändutrustningen (smarttele

4. Ange nätverksnyckeln (key).

Du hittar nätverksnyckeln (key) på etiketten på baksidan av WiFi-kontrollern. Alternativt kan du även skanna in QR-kod 1 (se etikett) för att ansluta. Öppna webbplatsen

5. Öppna din webbläsare och ange följande adress:

http://192.168.1.1, eheimdigital eller eheimdigital.local Alternativt kan du skanna in QR-kod 2 (se etikett) för att öppna programmet i din webbläsare. Första kon󰄈gurationen

6. Välj avsett språk i språklistan och följ instruktionerna för den

första kon󰘰gurationen. En detaljerad beskrivning av programmet kan du hämta med QR-koden på titelsidan eller på www.eheim.com. Förklaring av statuslysdioden ‧ Statuslysdioden blinkar vitt: Nätverket söks eller skapas ‧ Statuslysdioden lyser blått: Apparaten har skapat ett nätverk ‧ Statuslysdioden lyser grönt: Apparaten är ansluten till en annan EHEIMdigital-enhet Indikeringar på displayen (⌦L) I driftläge visar displayen ständigt den aktuella vattentemperaturen. Förklaring av symbolerna OFF Apparaten har slagits ifrån. °C Vattentemperaturen mäts i grader Celsius.

Vattentemperaturen mäts i grader Fahrenheit. Blinkar: Kylningsläge förbereds. Lyser: Kylningen har slagits på. Klimatanläggningen kyler. Lyser: Uppvärmningen har slagits på. Klimatanläggningen värmer upp.49 Svenska Ta apparaten ur drift samt avfallshantera apparaten Avfallshantera apparaten Beakta gällande lagstadgade föreskrifter när apparaten ska avfallshanteras. Information om avfallshantering av elektrisk och elektronisk utrustning i den europeiska gemenskapen: Inom den europeiska gemenskapen föreskrivs avfallshanteringen av elektriskt drivna utrustningar med nationella regleringar som baseras på EU-direk

tivet om avfall som utgörs av eller innehåller elektrisk och elektro- nisk utrustning (WEEE). Enligt detta direktiv får utrustningen inte kastas bland hushållssoporna. Utrustningen ska lämnas in till en kommunal återvinningsstation utan kostnad. Produktförpackning- en består av återvinningsbara material. Avfallshantera dem på ett miljövänligt sätt och lämna in dem för materialåtervinning. Åtgärda störningar FARA! Elektrisk stöt! ▶ Dra alltid ut stickkontakten och nätadaptern innan störningar åtgärdas. Störning Möjlig orsak Åtgärd Displayen slås inte på Ingen strömförsörjning ▶ Kontrollera att stickkontakten har satts in helt i vägguttaget Displayen visar ständigt OFF WiFi-kontrollern är inte driftberedd ▶ Kontrollera att nätadaptern har satts in helt i vägguttaget ▶ Kontrollera att kabeln från nätadaptern är ansluten till WiFi-kontrol

lern och har satts in helt Otillräcklig vattenkylning resp. vattenuppvärmning, bör-tempe

raturen uppnås inte Otillräcklig vattencirkulation ▶ Kontrollera att akvarie󰘰ltret eller pumpen är i drift ▶ Kontrollera om slanginstallationen har böjts eller om tvärsnittet har reducerats ▶ Rengör akvarie󰘰ltret eller pumpen ▶ Rengör ledningssystemet Kylprestandan resp. värmeprestandan är för svag för vattenmängden ▶ Kontrollera e󰘯ektuppgifterna (se Tekniska data) Akvariet och/eller ledningssystemet är otillräckligt isolerat eller slangledningar

na är för långa ▶ Isolera ledningssystemet eller akvarieväggarna ▶ Installera slangledningarna i så kort skick som möjligt Högre 󰘱ödesmotstånd av extra tillbehör i slangsystemet (t.ex. CO

-reaktorer, UVC-renare eller liknande aggregat) ▶ Sänk 󰘱ödesmotståndet ▶ Kör klimatanläggningen med en separat vattencirkulation Ingen varm frånluft från schaktet för varm frånluft ▶ Kylkompressorn kör inte på fullgott vis. Kontakta din EHEIM-kund

tjänst: www.eheim.com Kontakta EHEIM Service vid andra störningar.50 Svenska Felmeddelanden (display) FARA! Elektrisk stöt! ▶ Dra alltid ut stickkontakten och nätadaptern innan störningar åtgärdas. Meddelande Möjlig orsak Åtgärd P1 Temperatursensorn för vattentemperaturen är defekt ▶ Kontakta din EHEIM-kundtjänst: www.eheim.com P2 Temperatursensorn för överhettningsskyddet är defekt ▶ Kontakta din EHEIM-kundtjänst: www.eheim.com HA Vattentemperaturen ligger över den inställda bör-tempe

raturen ▶ Kontrollera att akvarie󰘰ltret eller pumpen är i drift ▶ Kontrollera om slanginstallationen har böjts eller om tvärsnittet har reducerats ▶ Rengör akvarie󰘰ltret eller pumpen ▶ Rengör ledningssystemet ▶ Kontrollera att kylfunktionen har slagits på HA2 (överhettning) Luft󰘰ltret och/eller ventilationsgallret smutsigt ▶ Rengör luft󰘰ltret Omgivningstemperaturen för hög ▶ Kontrollera att apparaten tas i drift vid max. +38 °C omgivningstem

peratur Ventilationssystemet i apparaten är skadat ▶ Kontakta din EHEIM-kundtjänst: www.eheim.com LA Vattentemperaturen ligger under den inställda bör-tem

peraturen ▶ Kontrollera att akvarie󰘰ltret eller pumpen är i drift ▶ Kontrollera om slanginstallationen har böjts eller om tvärsnittet har reducerats ▶ Rengör akvarie󰘰ltret eller pumpen ▶ Rengör ledningssystemet ▶ Kontrollera att värmefunktionen har slagits på Kontakta EHEIM Service vid andra störningar. Tekniska data climacontrol+ S M L Typ 3750 3751 3752 Akvariestorlek till 500 l 1.000 l 2.000 l Nätspänning/frekvens 230 V / 50 Hz E󰘯ektförbrukning (kylningsläge) 260 W (230 V) 300 W (230 V) 400 W (230 V) Kyle󰘯ekt: * Vattentemperatur 25°C

max. 200 l 300 l 500 l Ljudnivå / 80 cm (kylningsläge) ~47 – 50 dB ~50 – 53 dB ~51 – 54 dB E󰘯ektförbrukning (uppvärmningsläge) 300 W Värmee󰘯ekt Δt** ~15 °C ~10 °C ~6 °C Slanganslutning för slang-Ø

• = värdebestämning: 1× akvarium med lock, rumstemperatur 30 °C, värmebelastning

Modell S och M = 0,3 W/l, modell L = 0,2 W/l,
