MBS 32 F - Perceuse Fein - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MBS 32 F Fein au format PDF.
| Type de produit | Support de perçage électromagnétique |
| Marque | Fein |
| Modèle | MBS 32 F |
| Utilisation | Perçage avec fraises à carotter et forets hélicoïdaux, alésage et taraudage dans des matériaux magnétiques |
| Force d'attraction magnétique | 10 000 N (estimation) |
| Diamètre de perçage max. (carotteur) dans acier | 32 mm |
| Diamètre de perçage max. (foret hélicoïdal) dans acier | 16 mm (estimation) |
| Diamètre d'alésage max. dans acier | M20 (estimation) |
| Course totale | 180 mm (estimation) |
| Hauteur du support | 350 mm (estimation) |
| Dimensions de l'embase électromagnétique | 200 x 100 mm (estimation) |
| Poids (sans machine d'entraînement) | 13 kg (estimation) |
| Tension d'alimentation de l'aimant | 230 V ~ 50 Hz |
| Puissance absorbée de l'aimant | 50 W (estimation) |
| Courant max. absorbé de la machine d'entraînement | Selon machine utilisée (max. 16 A) |
| Protection électrique recommandée | Disjoncteur différentiel 30 mA |
| Accessoires fournis | Sangle de sécurité, crochet à copeaux, clé hexagonale |
| Symboles de sécurité | Lire la notice, débrancher avant intervention, ne pas toucher les éléments en rotation |
| Entretien | Remplacement du câble par un atelier agréé FEIN ; nettoyer régulièrement l'embase |
| Garantie | Conforme à la réglementation légale du pays de mise sur le marché |
| Indice de protection | IP XX (non spécifié, utilisation en intérieur sec) |
FOIRE AUX QUESTIONS - MBS 32 F Fein
Questions des utilisateurs sur MBS 32 F Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice MBS 32 F - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MBS 32 F de la marque Fein.
MODE D'EMPLOI MBS 32 F Fein

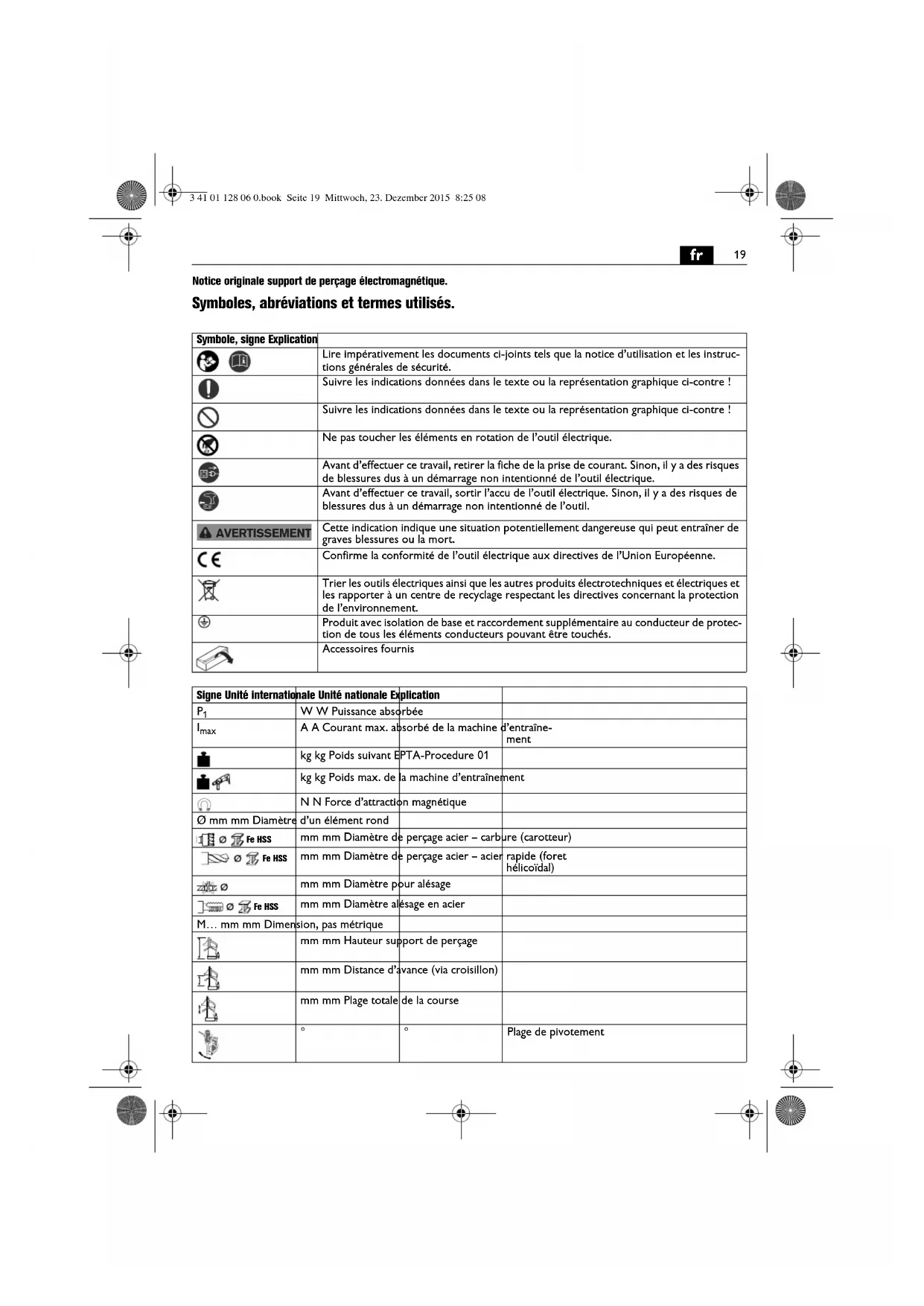

Notice originale support de perçage électromagnétique.
Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
| Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité. | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre ! | |
| Suivre les indications données dans le texte ou la représentation graphique ci-contre ! | |
| Ne pas toucher les éléments en rotation de l’outil électrique. | |
| Avant d’effectuer ce travail, retirer la fiche de la prise de courant. Sinon, il y a des risques de blessures dus à un démarrage non intentionné de l’outil électrique. | |
| Avant d’effectuer ce travail, sortir l’accu de l’outil électrique. Sinon, il y a des risques de blessures dus à un démarrage non intentionné de l’outil. | |
| AVERTISSEMENT | Cette indication indique une situation potentiellement dangereuse qui peut entraîner de graves blessures ou la mort. |
| CE | Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. |
| Trier les outils électriques ainsi que les autres produits électrotechniques et électriques et les rapporter à un centre de recyclage respectant les directives concernant la protection de l’environnement. | |
| Produit avec isolation de base et raccordement supplémentaire au conducteur de protection de tous les éléments conducteurs pouvant être touchés. | |
| Accessoires fournis |
| Signe Unité internationale Unité nationale Explication | |||
| P_1 | W W Puissance absorbée | ||
| I_max | A A Courant max. absorbé de la machine d'entraînement | ||
| kg kg Poids suivant EPTA-Procedure 01 | |||
| kg kg Poids max. de la machine d'entraînement | |||
| N N Force d'attraction magnétique | |||
| ∅ mm mm Diamètre | d'un élément rond | ||
| Fe HSS | mm mm Diamètre de perçage acier – carbure (carotteur) | ||
| Fe HSS | mm mm Diamètre de perçage acier – acier | rapide (foret hélicoïdal) | |
| ∅ | mm mm Diamètre pour alésage | ||
| Fe HSS | mm mm Diamètre alésage en acier | ||
| M... mm mm Dimension, pas métrique | |||
| mm mm Hauteur support de perçage | |||
| mm mm Distance d'avance (via croisillon) | |||
| mm mm Plage totale de la course | |||
| ° | ° | Plage de pivotement | |
| Signe Unité internationale Unité nationale Explication | |||
| mm mm Plage d'ajustage | |||
| l x b mm mm Dimensions de l'embase électromagnétique | |||
| d1HCC | mm mm d | _1 =Diamètre col de serrage de la machine d'entraînement | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unités de base et unités dérivées du système international SI. | |
Avertissement
Lire la totalité des consignes de sécurité et des instructions fournies avec le support de perçage.
ou l'outil électrique. Le non-respect des consignes de sécurité et instructions indiquées ci-après peut provoquer un choc électrique, un incendie et/ou de graves blessures.
Conservez toutes les consignes et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Ne pas utiliser ce produit avant d'avoir soigneusement lu et compris cette notice ainsi que les « Instructions générales de sécurité » (réf. docu-
ments 3 41 30 054 06 1). Conserver ces documents pour une utilisation ultérieure et les joindre au produit en cas de transmission ou de vente à une tierce personne.
De même, respecter les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception du support de perçage électromagnétique :
Support de perçage électromagnétique conçu pour le montage d'une machine d'entraînement pour le perçage avec fraises à carotter et forets hélicoïdaux, l'alésage et le taraudage de matériaux magnétiques, dans un environnement à l'abri des intempéries avec utilisation des outils de travail et des accessoires autorisés par FEIN.
Instructions particulières de sécurité.
Débranchez la fiche de la source d'alimentation en courant et/ou retirez le bloc de batteries avant tout réglage ou changement d'accessoires. Une mise en marche involontaire d'outils électriques est une cause courante d'accident.
Positionnez d'abord correctement le support de perçage électromagnétique avant d'assembler l'outil électrique. Un assemblage exact est important pour éviter le risque que le support ne s'écroule.
Fixez l'outil électrique fermement sur le support de perçage électromagnétique avant de l'utiliser. Un outil électrique qui se déplace sur le support de perçage électromagnétique peut entraîner une perte de contrôle.
Ne surchargez pas le support de perçage électromagnétique. Le fait de surcharger le support de perçage électromagnétique peut provoquer le renversement de ce dernier.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des
gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
Lorsque le support de perçage électromagnétique risque de tomber, le bloquer à l'aide de la sangle fournie avec l'appareil, surtout pour les travaux en hauteur, sur les éléments de construction verticaux ou situés au-dessus de la tête. La force d'attraction magnétique n'est plus active lors d'une panne de courant ou lorsque l'appareil est débranchée.
Éviter que les liquides (de refroidissement) s'infiltrent dans le support de perçage magnétique, surtout lors des travaux sur des parois ou des plafonds. Les liquides qui entreraient peuvent causer un choc électrique.
N'utiliser le support de perçage électromagnétique qu'avec des prises de courant de sécurité conformes à la législation. N'utiliser que des câbles de raccordement en parfait état et des rallonges régulièrement contrôlées. Un conducteur de protection discontinu peut entraîner un choc électrique.
Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.
Il est interdit de visser ou de riveter des plaques ou de repères sur le support de perçage électromagnétique. Une isolation endommagée n'offre aucune protection contre un choc électrique. Utiliser des autocollants.
Ne pas utiliser des accessoires qui ne sont pas spécialement prévus et recommandés par le fabricant pour ce support de perçage électromagnétique. Le fait que l'accessoire puisse être fixé à votre support de perçage électromagnétique ne garantit pas un fonctionnement en toute sécurité.
Avant la mise en service, vérifier que le câble de raccordement et la fiche sont en parfait état.
Recommandation : Faites toujours fonctionner l'outil électrique au moyen d’un disjoncteur différentiel (RCD) avec un courant de défaut de 30 mA max.
Avertissement
Si l'on monte un outil électrique non conçu pour être utilisé avec le support de perçage électroma-
gnétique, celui-ci pourrait se renverser.
Utiliser un support de perçage électromagnétique approprié pour les caractéristiques de performance de votre machine d'entraînement.
Veiller à ce que la surface sur laquelle est posée l'embase électromagnétique soit plane, propre et exempte de rouille. Enlever les couches de vernis et de mastic.
N'utiliser le support de perçage électromagnétique que lorsque l'embase électromagnétique est mise en marche.
Pour les travaux sur les matériaux non magnétiques, utiliser des dispositifs de fixation FEIN appropriés, disponibles comme accessoires, tels que par ex. plaque ventouse, plaque à vide ou dispositif de perçage pour tuyaux.
Afin de garantir la force d'attraction magnétique même dans les matériaux en acier d'une épaisseur inférieure à 12 mm, renforcer la pièce à travailler par une plaque supplémentaire en acier.
Ne raccorder la machine d'entraînement qu'à la prise se trouvant sur le dos du support de perçage électromagnétique.
L'embase magnétique est surveillée par un capteur de courant électrique. Au cas où l'embase magnétique serait défectueuse, la machine d'entraînement ne fonctionne pas.
Ne sortir l'outil de travail du trou de perçage que lorsque le moteur tourne encore.
Au cas où l'outil de travail resterait coincé dans le matériau, arrêter la machine d'entraînement et sortir avec précaution l'outil de travail en le tournant dans le sens inverse des aiguilles d'une montre.
Après chaque opération de perçage, enlever les copeaux et, le cas échéant, la carotte.
Ne pas toucher les copeaux à la main. Toujours utiliser un crochet à copeaux.
Lors du remplacement de l'outil de travail, ne pas endommager les lames.
Lors du carottage de matériaux stratifiés, enlever la carotte et les copeaux après chaque couche percée.
La machine d'entraînement ne doit pas se déplacer automatiquement vers le bas lorsque l'outil est monté, le cas échéant, resserrer l'écrou hexagonal. (voir page 11)
Lorsque le support de perçage électromagnétique est déplacé, la machine d'entraînement étant montée, l'unité risque de basculer lorsque l'aimant est
mis hors fonctionnement. Le cas échéant, veiller à bloquer le support de perçage magnétique à l'aide d'une sangle de serrage.
Travaux d'entretien et service après-vente.
Dans le cas où il est nécessaire de remplacer le câble de raccordement, le faire effectuer par un atelier agréé FEIN par mesure de sécurité.
Si nécessaire, vous pouvez vous-même remplacer les éléments suivants :
Outils de travail, par-copeaux, croisillon avec levier de poignée, fixation de la machine d'entraînement
Garantie.
Pour le produit, la garantie vaut conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
Déclaration de conformité.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.
Protection de l'environnement, élimination.
Rapporter les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
