MBS 32 F - Borrmaskin Fein - Gratis bruksanvisning och manual

Produkttyp	Elektromagnetiskt borrstativ
Märke	Fein
Modell	MBS 32 F
Användning	Borrning med hålsågar och spirallborrar, upprymning och gängning i magnetiska material
Magnetisk attraktionskraft	10 000 N (uppskattning)
Max. borrdiameter (hålsåg) i stål	32 mm
Max. borrdiameter (spirallborr) i stål	16 mm (uppskattning)
Max. upprymningsdiameter i stål	M20 (uppskattning)
Total slaglängd	180 mm (uppskattning)
Stativhöjd	350 mm (uppskattning)
Mått på elektromagnetisk basplatta	200 x 100 mm (uppskattning)
Vikt (utan drivmaskin)	13 kg (uppskattning)
Magnetens matningsspänning	230 V ~ 50 Hz
Magnetens effektförbrukning	50 W (uppskattning)
Drivmaskinens max. strömförbrukning	Enligt använd maskin (max. 16 A)
Rekommenderat elektriskt skydd	Jordfelsbrytare 30 mA
Medföljande tillbehör	Säkerhetsrem, spånkrok, sexkantsnyckel
Säkerhetssymboler	Läs bruksanvisningen, koppla bort före ingrepp, rör inte roterande delar
Underhåll	Kabelbyte av auktoriserad FEIN-verkstad; rengör basplattan regelbundet
Garanti	Enligt gällande lagstiftning i försäljningslandet
Skyddsklass	IP XX (ej specificerad, användning i torra inomhusmiljöer)

Vanliga frågor - MBS 32 F Fein

Vilka typer av verktyg kan jag använda med borrstativet Fein MBS 32 F?

Du kan använda hålsågar och spirallborrar för borrning, samt verktyg för upprymning och gängning. Endast tillbehör som rekommenderas av FEIN är tillåtna.

Hur fäster jag borrstativet på en metallyta?

Placera den magnetiska basplattan på en plan, ren och rostfri yta. Ta bort lack- eller kittskikt. Slå på magneten för att aktivera attraktionskraften. För icke-magnetiska ytor, använd FEIN-fästanordningar (sugkoppsplatta, etc.).

Vad gör jag om drivmaskinen inte startar?

Kontrollera att den magnetiska basplattan är korrekt aktiverad och att strömsensorn detekterar en god fastsättning. Drivmaskinen fungerar endast om magneten är på och ytan är magnetisk.

Hur byter jag ut arbetsverktyget (borr eller hålsåg)?

Koppla först bort stickkontakten från uttaget. Använd en nyckel för att lossa fästmuttern. Byt verktyg och se till att inte skada bladen. Dra åt muttern ordentligt.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär skyddsglasögon, hörselskydd och andningsmask. Använd den medföljande säkerhetsremmen vid arbete på höjd. Koppla alltid bort apparaten före justering.

Hur rengör jag borrstativet efter användning?

Ta bort spån med en spånkrok (använd inte händerna). Rengör den magnetiska basplattan med en torr trasa. Undvik att kylmedel tränger in i stativet.

Vad gör jag om arbetsverktyget fastnar i materialet?

Stanna drivmaskinen. Vrid försiktigt verktyget moturs för att lossa det. Använd inte våld.

Kan stativet användas på icke-magnetiska material?

Ja, med speciella FEIN-tillbehör som en sugkoppsplatta eller en rörborranordning. Dessa tillbehör finns som tillval.

Hur underhåller jag nätkabeln?

Kontrollera regelbundet att kabeln och stickkontakten är i perfekt skick. Om den måste bytas, låt en auktoriserad FEIN-verkstad göra det av säkerhetsskäl.

Vad är garantin för produkten?

Den lagstadgade garantin gäller enligt försäljningslandet. FEIN erbjuder också en extra tillverkargaranti. Spara köpbeviset.

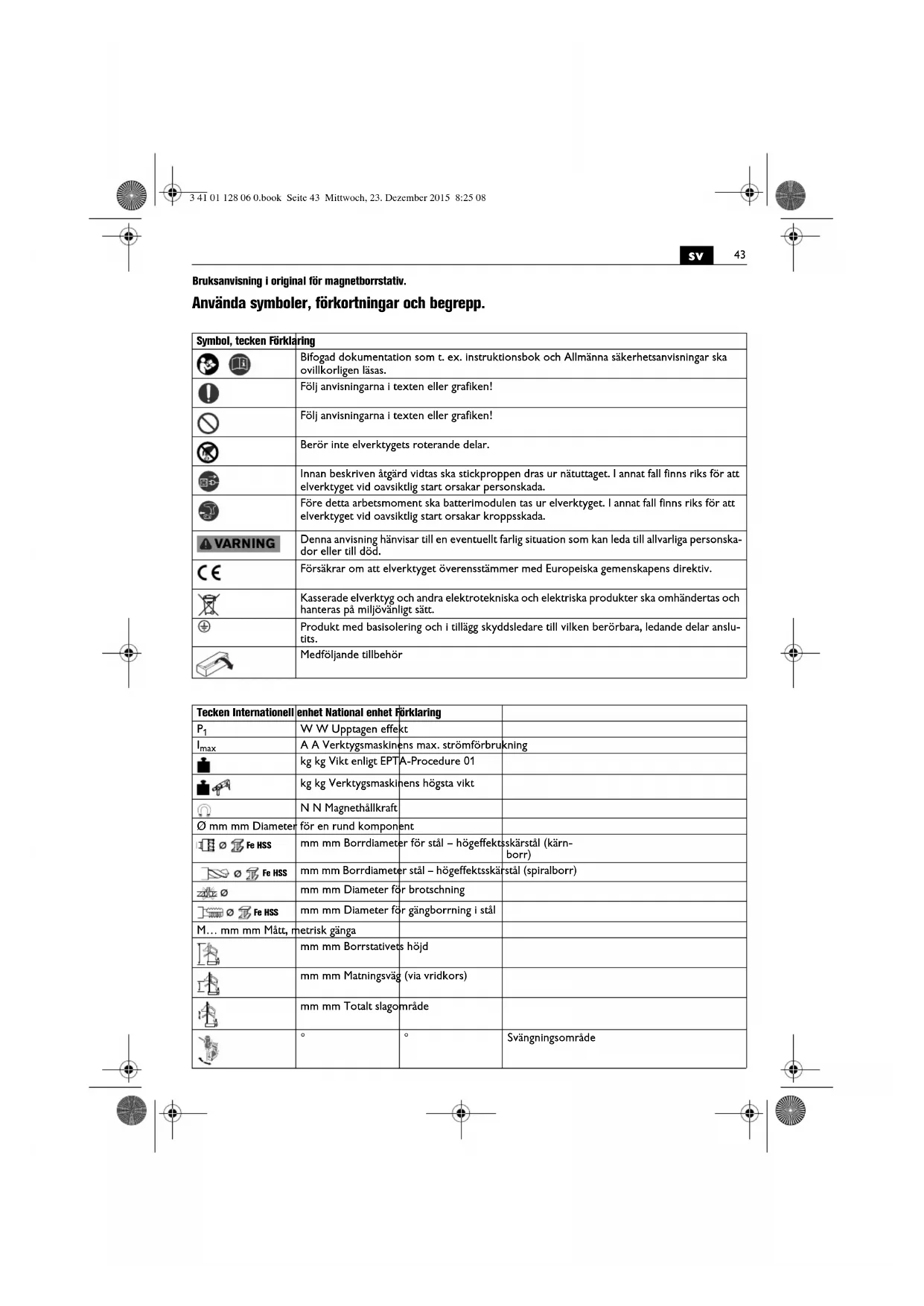

BRUKSANVISNING MBS 32 F Fein

Bruksanvisning i original för magnetborrstativ.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklarling
		Bifogad dokumentation som t. ex. instruktionsbok och Allmänna säkerhetsanvisningar ska ovillkorligen läsas.
		Följ anvisningarna i texten eller grafiken!
		Följ anvisningarna i texten eller grafiken!
		Berör inte elverktygets roterande delar.
		Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns riks för att elverktyget vid oavsiktlig start orsakar personskada.
		Före detta arbetsmoment ska batterimodulen tas ur elverktyget. I annat fall finns riks för att elverktyget vid oavsiktlig start orsakar kroppsskada.
		Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
[K7AD]		Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits.
		Medföljande tillbehör

Tecken Internationell	enhet National enhet Förklaring
P_1	W W Upptagen effekt
I_max	A A Verktygsmaskinens max. strömförbrukning
	kg kg Vikt enligt EPT A-Procedure 01
	kg kg Verktygsmaskinens högsta vikt
	N N Magnethällkraft
∅ mm mm Diameter	för en rund komponent
Fe HSS	mm mm Borrdiameter för stål – högeffektsskärstål (kärnborr)
Fe HSS	mm mm Borrdiameter stål – högeffektsskärstål (spiralborr)
	mm mm Diameter för brotschning
Fe HSS	mm mm Diameter för gångborrning i stål
M... mm mm Mått, metrisk gånga
	mm mm Borrstativets höjd
	mm mm Matningsväg (via vridkors)
	mm mm Totalt slagområde
	°	°

SV

Tecken Internationell	enhet National enhet Förklaring
	mm mm Justerområde
l x b mm mm Magnet	fotplattans dimensioner
	mm mm d	1 = Verktygsmaskinens spännhalsdiameter
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

För din säkerhet.

WARNING

Läs noga alla säkerhetsanvisningar och instruktioner som följer med magnetborrstativet och elverktyget. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna och Instruktionerna för framtida behov.

Använd inte denna produkt innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade "Allmänna säkerhetsanvisningar" (publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för framtida behov och ska bifogas produkten vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetssäkerhetsbestämmelser.

Magnetborrstativet är avsett för:

Magnetborrstativ för infästning av verktygsmaskin för borning med kärn – och massivborrar, brotschning och gångskärning i material med magnetiserbar yta med av FEIN godkända insatsverktyg och tillbehör i väderskyddad omglvning.

Speciella säkerhetsanvisningar.

Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs på redskapet eller tillbehörsdelar byts. Oavsiktlig start av elverktyg kan ibland orsaka olyckor.

Ställ magnetborrstativet I rätt läge Innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska falla ihop under arbetet.

Fäst elverktyget ordentligt på magnetborrstativet innan verktyget tas i bruk. Om elverktyget slirar på magnetborrstativet finns risk för att du förlorar kontrollen.

Överbelasta inte magnetborrstativet. Om magnetborrstativet överbelastas finns risk för att det stjälper.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete anslktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddstörkläde som skyddar mot små utslungade slip- och materialpartiklar. Ogonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Säkra magnetborrstativet med medföljande bälte vid risk för fall, speciellt vid arbeten på högre höjd, på lodräta bygg-element eller vid borrning underupp. Vid strömavbrott eller när stickproppen dras ur förlorar magneten hållkraften.

Låt Inte (kyl-)vätska tränga in I magnetborrstativet. Se framför allt upp vid arbeten på väggar eller I tak. Om vätska tränger in finns risk för elstöt. Anslut magnetborrstativet endast till föreskrivna vägguttag med skyddsjord. Använd endast oskadade anslutningsledningar och regelbundet kontrollerade skarvsladdar med jorddon. En icke genomgående skyddsledare kan leda till elstöt.

Rikta Inte elverktyget mot dig själv, andra personer eller djur. Vassa eller heta insatsverktyg kan orsaka person-skada.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på magnetborrstativet. En skadad isolering skyddar inte längre mot elstöt. Använd klisterdekaler. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för magnetborrstativet. Även om tillbehör kan fästas på magnetborrstativet utgör detta ingen garanti för en riskfri användning.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Användningsinstruktioner.

WARNING

Om ett elverktyg monteras som inte är avsett för användning på magnetborrstativet finns det risk för att magnetborrstativet stjälper.

Använd för verktygsmaskinen ett enligt prestationsförmågan lämpligt magnetborrstativ.

Kontrollera att magnetfotens ställyta är plan, ren och utan rost. Avlägsna lack och spackelskikt.

Använd magnetborrstativet endast med påkopplad magnetfot.

Vid arbeten på material som inte är magnetiserbara måste en lämplig fastspänningsutrustning användas; FEIN erbjuder som tillbehör t. ex. sugplatta, vakuumplatta eller rörborranordning.

Vid arbeten på stålmaterial med en tjocklek under 12 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.

Anslut verktygsmaskinen endast till apparatuttaget på magnetborrstativets baksida.

En strömsensor övervakar magnetfoten. Om magnetfoten är defekt, startar inte verktygsmaskinen.

Dra Insatsverktyget ur borrhålet endast när motorn är igång.

Om insatsverktyget skulle blockera i materialet, stoppa verktygsmaskinen och vrid moturs försiktigt ut insatsverktyget.

Ta efter varje borning bort spån och urborrad kärna.

Grip inte spånen med bar hand. Använd alltid en spånkrats.

Skada inte insatsverktygets skär vid byte.

När material med flera skikt kärnborras ska kärnan och spånen tas bort efter genomborrning av varje skikt.

Verktygsmaskinen med insatt verktyg får inte av sig själv röra sig nedåt, vid behov ska sexkantmuttern efterdras. (se sidan 11)

Vid förskjutning av magnetborrstativet med påmonterad verktygsmaskin kan enheten vid från-kopplad magnet tippa. Se till att magnetborrstativet vid behov säkras med ett spännbälte.

Underhåll och kundservice.

Om nätsladden måste bytas ut, ska detta ske hos FEIN eller en FEIN-märkesverkstad för att bibehålla verktygets säkerhet.

Följande delar kan du vld behov själv byta ut:

Insatsverktyg, spånskydd, vridkors med handspak, verk- tygsmaskinens fäste

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargarantiförklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på Instruktionsbokens sista sida.

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
