| Tipo di prodotto | Supporto di foratura elettromagnetico |
| Marca | Fein |
| Modello | MBS 32 F |
| Utilizzo | Foratura con carotatrici e punte elicoidali, alesatura e maschiatura in materiali magnetici |
| Forza di attrazione magnetica | 10.000 N (stima) |
| Diametro di foratura max. (carotatrice) in acciaio | 32 mm |
| Diametro di foratura max. (punta elicoidale) in acciaio | 16 mm (stima) |
| Diametro di alesatura max. in acciaio | M20 (stima) |
| Corsa totale | 180 mm (stima) |
| Altezza del supporto | 350 mm (stima) |
| Dimensioni della base elettromagnetica | 200 x 100 mm (stima) |
| Peso (senza macchina di azionamento) | 13 kg (stima) |
| Tensione di alimentazione del magnete | 230 V ~ 50 Hz |
| Potenza assorbita del magnete | 50 W (stima) |
| Corrente max. assorbita della macchina di azionamento | Secondo la macchina utilizzata (max. 16 A) |
| Protezione elettrica consigliata | Interruttore differenziale 30 mA |
| Accessori forniti | Cinghia di sicurezza, gancio per trucioli, chiave esagonale |
| Simboli di sicurezza | Leggere il manuale, scollegare prima dell'intervento, non toccare gli elementi in rotazione |
| Manutenzione | Sostituzione del cavo presso un'officina autorizzata FEIN; pulire regolarmente la base |
| Garanzia | Conforme alla regolamentazione legale del paese di commercializzazione |
| Grado di protezione | IP XX (non specificato, utilizzo in ambiente interno asciutto) |
Domande frequenti - MBS 32 F Fein
Domande degli utenti su MBS 32 F Fein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale MBS 32 F - Fein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MBS 32 F del marchio Fein.
MANUALE UTENTE MBS 32 F Fein
Istruzioni originali supporti di foratura magnetici.

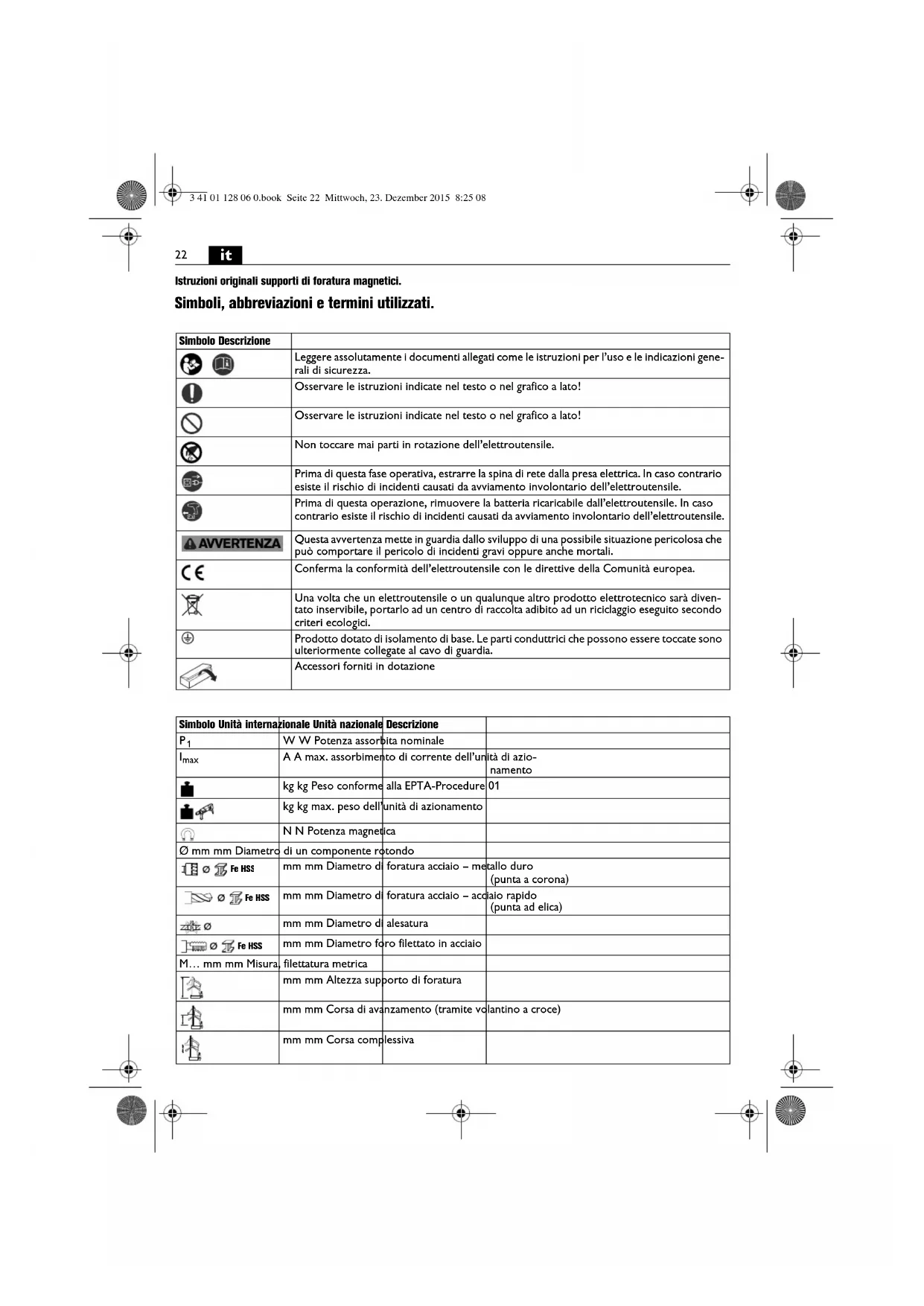

Simboli, abbreviazioni e termini utilizzati.
| Simbolo Descrizione | ||
 | Leggere assolutamente i documenti allegati come le istruzioni per l'uso e le indicazioni generali di sicurezza. | |
| [XHDS] | Osservare le istruzioni indicate nel testo o nel grafico a lato! | |
| [W74K] | Osservare le istruzioni indicate nel testo o nel grafico a lato! | |
| [KG2T] | Non toccare mai parti in rotazione dell'elettroutensile. | |
 | Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'elettroutensile. | |
 | Prima di questa operazione, rimuovere la batteria ricaricabile dall'elettroutensile. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'elettroutensile. | |
 | Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. | |
 | Conferma la conformità dell'elettroutensile con le direttive della Comunità europea. | |
| [C722] | Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven-tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. | |
| [030] | Prodotto dotato di isolamento di base. Le parti conduttrici che possono essere toccate sono ulteriormente collegate al cavo di guardia. | |
 | Accessori forniti in dotazione | |
| Simbolo Unità internazionale Unità nazionale Descrizione | ||||
| P1 | W W Potenza assorbita nominale | |||
| Imax | A A max. assorbimento di corrente dell'unità di azionamento | |||
 | kg kg Peso conforme alla EPTA-Procedure | 01 | ||
| kg kg max. peso dell'unità di azionamento | ||||
 | N N Potenza magnetica | |||
| [TOWW] | di un componente rotondo | |||
 Fe HSS | mm mm Diametro di foratura acciaio – metallo duro (punta a corona) | |||
 Fe HSS | mm mm Diametro di foratura acciaio – acciaio rapido (punta ad elica) | |||
 | mm mm Diametro di alesatura | |||
 Fe HSS | mm mm Diametro foro filettato in acciaio | |||
| [SHKO] | filettatura metrica | |||
 | mm mm Altezza supporto di foratura | |||
 | mm mm Corsa di avanzamento (tramite volantino a croce) | |||
| [X7HW] | mm mm Corsa complessiva | |||
| Simbolo Unità internazionale Unità nazionale | Descrizione | |
| ° | ° | |
| mm mm Campo di regolazione | ||
| I x lar. mm mm Dimensioni piastra base magnetica | ||
| mm mm d | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | |
Per la Vostra sicurezza.
AVVERTENZA
Leggere tutte le indicazioni di sicurezza e le istruzioni operative che sono state fornite con il supporto di
foratura magnetico oppure con l'elettroutensile. In caso di mancato rispetto delle indicazioni di sicurezza e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni operative per ogni esigenza futura.
Non utilizzare il presente prodotto prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le "Indicazioni generali
di sicurezza" allegate (numero di documentazione 3 41 30 054 06 1). Conservare la documentazione indicata per un eventuale uso futuro ed allegala in caso di inoltro oppure di vendita del prodotto.
Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.
Uso previsto per il supporto di foratura magnetico:
Supporto di foratura magnetico per il supporto di un'unità di azionamento per forature con frese a corona, forature con punta piena, per alesature e maschiature su materiali con superficie magnetizzabile con inserti ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici.
Norme speciali di sicurezza.
Staccare sempre la spina dalla presa di corrente e/o rimuovere la batteria ricaricabile dall'apparecchio prima di effettuare regolazioni oppure sostituzioni di accessori.
Avviamento accidentale di elettroutensili è possibile causa di incidenti.
Prima del montaggio dell'elettroutensile montare correttamente il supporto di foratura magnetico. Un assemblaggio corretto è importante per evitare il rischio che il supporto cada.
Prima di utilizzare l'elettroutensile fissarlo saldamente al supporto di foratura magnetico. Se l'elettroutensile scivola sul supporto di foratura magnetico può verificarsi una pericolosa perdita di controllo.
Non sovraccaricare il supporto di foratura magnetico. Un sovraccarico del supporto di foratura magnetico può causare la caduta del supporto di foratura magnetico stesso.
Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
In caso di pericolo di caduta assicurare il supporto di foratura magnetico con la clinghia di bloccaggio fornita in dotazione, in modo particolare in caso di lavori in altezza, su elementi costruttivi verticali oppure sopra la testa. In caso di mancanza di corrente, d'estrazione della spina di rete la forza di fissaggio magnetica non rimane attiva.
Evitare la penetrazione di liquidi (refrigeranti) nel supporto di foratura magnetico, in modo particolare durante i lavori su pareti e soffitti. Tramite la penetrazione di liquidi esiste il pericolo di una scossa elettrica.
Mettere in funzione il supporto di foratura magnetico esclusivamente collegandolo a prese con contatto di terra corrispondenti alle norme. Utilizzare esclusivamente cavi di collegamento non danneggiati e cavi di prolunga controllati regolarmente con contatto di terra. Un conduttore di protezione non continuo può causare una scossa elettrica.
Non dirigere mai l'elettroutensile verso sé stessi, altre persone oppure animali. Esiste il pericolo di lesioni a causa di accessori affiliati oppure bollenti.
È vietato avvitare o fissare con rivetti cartelli e simboli sul supporto di foratura magnetico. Un isolamento danneggiato non offre alcuna protezione contro scosse elettriche. Utilizzare cartelli adesivi.
Non utilizzare alcun accessorio che non è stato espressamente previsto e consigliato da parte del produttore per questo supporto di foratura magnetico. Il semplice fatto che l'accessorio possa essere fissato sul supporto di foratura magnetico non garantisce un impiego sicuro.
Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti. Raccomandazione: Far funzionare sempre l'elettroutensile tramite un Interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.
it
Istruzioni per l'uso.
AVVERTENZA
In caso di montaggio di un elet-troutensile non espressamente previsto per l'impiego nel supporto
di foratura magnetico può causare la caduta del supporto di foratura magnetico stesso.
Utilizzare il supporto di foratura magnetico adatto alle caratteristiche di potenza dell'unità di azionamento.
Accertarsi che la superficie di posa per la base magnetica sia piana, pulita ed esente da ruggine. Eliminare ogni possibile strato di vernice oppure di mastice.
Utilizzare il supporto di foratura magnetico esclusivamente con piedino magnetico inserito.
In caso di lavori su materiali non magnetizzabili è necessario ricorrere ad adatti dispositivi di fissaggio FEIN disponibili come accessorio opzionale come p. es. piastra di aspirazione, piastra sottovuoto oppure dispositivo per foratura di tubi.
Anche in caso di lavorazione su materiali in acciaio con uno spessore inferiore a 12 mm, per assicurare la forza magnetica di ritenzione necessaria si deve rinforzare il pezzo in lavorazione mediante un'ulteriore plastra in acciaio.
Collegare l'unità di azionamento esclusivamente alla presa posta sul retro del supporto di foratura magnetico. Il piedino magnetico viene controllato tramite un sensore elettrico. Se il piedino magnetico è difettoso, l'unità di azionamento non si mette in funzione.
Rimuovere l'accessorio dal foro esclusivamente con motore in funzione.
Qualora l'accessorio dovesse rimanere bloccato nel materiale, arrestare l'unità di azionamento e svitare con cautela in senso antiorario l'accessorio.
Dopo ogni foratura rimuovere i trucioli ed eventualmente il materiale di foratura alesato.
Mal afferrare il materiale di sfrido con le soli mani. Utilizzare sempre un apposito gancio per asportazione dello sfrido.
Durante la sostituzione dell'accessorio non danneggiare i suoi taglienti.
In caso di operazione di carotaggio su materiale a struttura stratificata, dopo ogni strato fresato rimuovere il nucleo ed il materiale di sfrido.
L'unità di azionamento con utensile inserito non deve muoversi automaticamente verso il basso, se necessario regolare il dado esagonale. (vedi pagina 11)
! Spostando il supporto di foratura magnetico con unità di azionamento montata, in caso di magnete disattivato, l'unità può cadere. Provvedere affinché durante questa operazione il supporto di foratura magnetico venga eventualmente assicurato con una cinghia di serraggio.
Manutenzione ed Assistenza Clienti.
Qualora si rendesse necessaria la sostituzione del cavo di collegamento, questo intervento deve essere fatto eseguire dalla FEIN oppure da una officina autorizzata FEIN per evitare pericoli per la sicurezza.
In caso di necessità è possibile sostituire da soli le seguenti parti:
Accessori, protezione antitrucioli, volantino a croce con leva per impugnatura, supporto unità di azionamento
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel pacchetto di fornitura del Vostro elettroutensile può essere compresa anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La ditta FEIN assumendone la piena responsabilità, dichiara che il presente prodotto è conforme alle relative norme riportate nell'ultima pagina delle presenti istruzioni per l'uso.
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
