Produkttype	Elektromagnetisk borstativ
Merke	Fein
Modell	MBS 32 F
Bruk	Boring med hullsager og spiralbor, rømming og gjenging i magnetiske materialer
Magnetisk tiltrekningskraft	10 000 N (estimert)
Maks. borediameter (hullsag) i stål	32 mm
Maks. borediameter (spiralbor) i stål	16 mm (estimert)
Maks. rømmediameter i stål	M20 (estimert)
Total slaglengde	180 mm (estimert)
Stativets høyde	350 mm (estimert)
Elektromagnetisk fotdimensjoner	200 x 100 mm (estimert)
Vekt (uten drivmaskin)	13 kg (estimert)
Magnetens forsyningsspenning	230 V ~ 50 Hz
Magnetens effektforbruk	50 W (estimert)
Maks. strømforbruk for drivmaskinen	Avhengig av brukt maskin (maks. 16 A)
Anbefalt elektrisk beskyttelse	Jordfeilbryter 30 mA
Medfølgende tilbehør	Sikkerhetsstropp, sponkrok, sekskantnøkkel
Sikkerhetssymboler	Les bruksanvisningen, koble fra før inngrep, ikke berør roterende deler
Vedlikehold	Kabelbytte hos FEIN-godkjent verksted; rengjør foten regelmessig
Garanti	I henhold til gjeldende lovgivning i markedet
Beskyttelsesgrad	IP XX (ikke spesifisert, bruk i tørt innendørs)

Ofte stilte spørsmål - MBS 32 F Fein

Hvilke typer verktøy kan jeg bruke med Fein MBS 32 F borstativ?

Du kan bruke hullsager og spiralbor til boring, samt rømme- og gjengeverktøy. Bare tilbehør anbefalt av FEIN er tillatt.

Hvordan feste borstativet til en metalloverflate?

Plasser den magnetiske foten på en flat, ren og rustfri overflate. Fjern lag med lakk eller sparkel. Slå på magneten for å aktivere tiltrekningskraften. For ikke-magnetiske overflater, bruk FEIN-festeinnretninger (sugeplate, etc.).

Hva gjør jeg hvis drivmaskinen ikke starter?

Kontroller at den magnetiske foten er riktig aktivert og at strømsensoren registrerer god feste. Drivmaskinen fungerer bare hvis magneten er på og overflaten er magnetisk.

Hvordan bytte arbeidsverktøy (bor eller hullsag)?

Koble først støpselet fra stikkontakten. Bruk en nøkkel til å løsne festemutteren. Bytt verktøyet, pass på ikke å skade bladene. Stram mutteren godt.

Hva er de viktigste sikkerhetstiltakene?

Bruk vernebriller, hørselvern og støvmaske. Bruk den medfølgende sikkerhetsstroppen ved arbeid i høyden. Koble alltid fra apparatet før justering.

Hvordan rengjøre borstativet etter bruk?

Fjern spon med en sponkrok (ikke bruk hendene). Rengjør den magnetiske foten med en tørr klut. Unngå at kjølevæske trenger inn i stativet.

Hva gjør jeg hvis arbeidsverktøyet setter seg fast i materialet?

Stopp drivmaskinen. Drei verktøyet forsiktig mot klokken for å løsne det. Ikke bruk makt.

Kan stativet brukes på ikke-magnetiske materialer?

Ja, med spesialtilbehør fra FEIN som sugeplate eller rørborestativ. Dette tilbehøret fås som ekstrautstyr.

Hvordan vedlikeholde strømkabelen?

Kontroller regelmessig at kabel og støpsel er i perfekt stand. Hvis den må skiftes, la dette gjøres av et FEIN-godkjent verksted av sikkerhetshensyn.

Hva er garantien på produktet?

Lovfestet garanti gjelder i henhold til salgslandet. FEIN tilbyr også en ekstra produsentgaranti. Ta vare på kjøpsbeviset.

BRUKSANVISNING MBS 32 F Fein

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

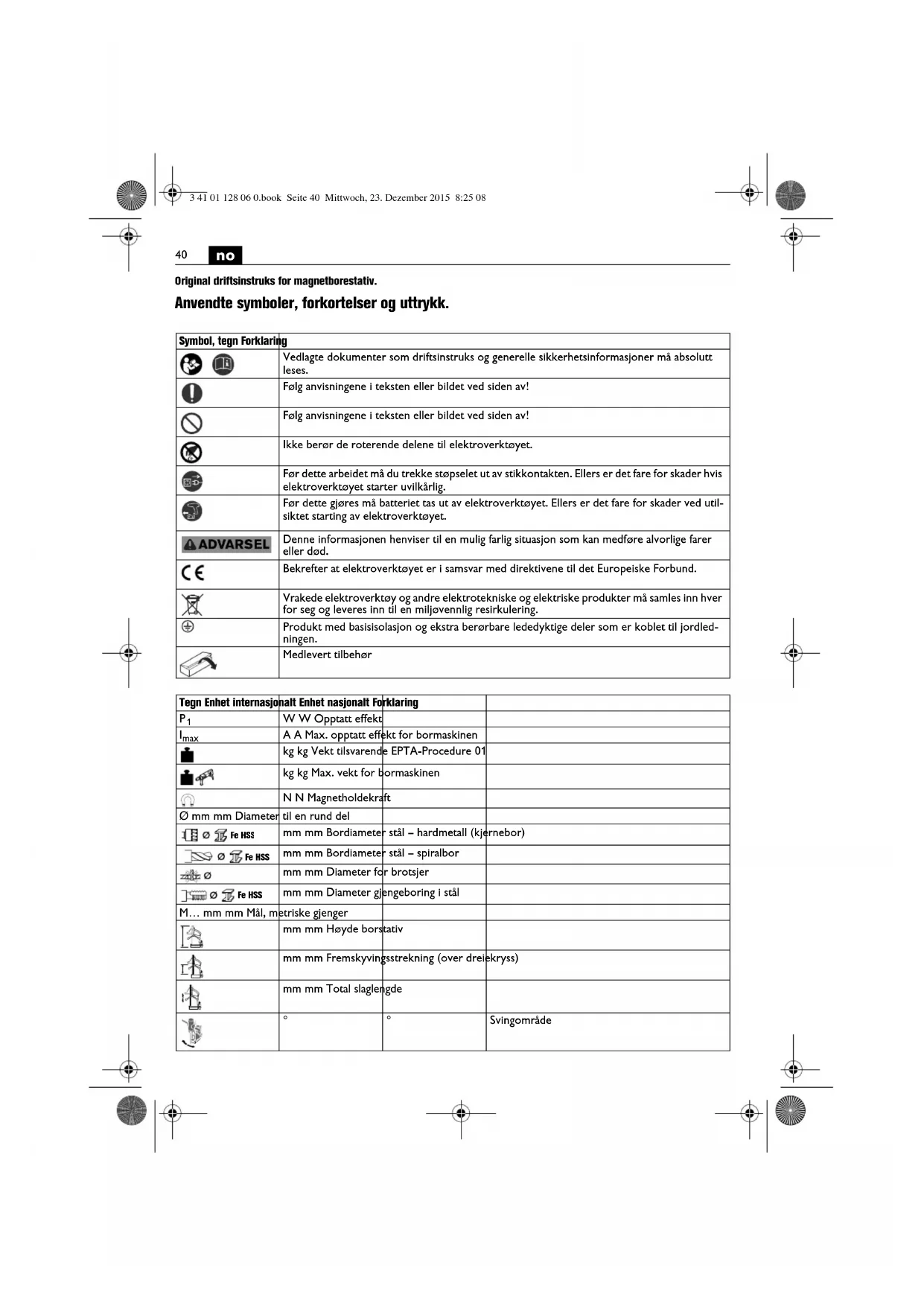

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Følg anvisningene i teksten eller bildet ved siden av!
[7AA7]	Følg anvisningene i teksten eller bildet ved siden av!
	Ikke berør de roterende delene til elektroverktøyet.
[1028]	Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter uvilkårlig.
	Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved util-siktet starting av elektroverktøyet.
	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige farer eller død.
	Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund.
[04T8]	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
[red]	Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen.
	Medlevert tilbehør

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
P1	W W Opptatt effekt
Imax	A A Max. opptatt effekt for bormaskinen
	kg kg Vekt tilsvarende EPTA-Procedure 01
	kg kg Max. vekt for bormaskinen
	N N Magnetholdekraft
[mean] mm Diameter	til en rund del
[mean] Fe HSS	mm mm Bordiameter stål – hardmetall (kjernebor)
	mm mm Bordiameter stål – spiralbor
	mm mm Diameter for brotsjer
	mm mm Diameter gjengeboring i stål
[mean] mm mm Mål, metriske gjenger
[XGWC]	mm mm Høyde borstativ
	mm mm Fremskyvingsstrekning (over dreiekryss)
	mm mm Total slaglengde
	°	°	Svingområde

no

41

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
	mm mm Justeringsområde
I x b mm mm Mål magnetfot
	mm mm d		_1 =Spennhalsdiameter bormaskin
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle sikkerhetsinforma- sjoner og anvisninger som leveres sammen med magnetborestativet

eller elektroverktøyet. Feil ved overholdelsen av sikkerhetsinformasjonene og anvisningene kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta vare på alle sikkerhetsinformasjonene og instruksene for fremtidig bruk.

Ikke bruk dette produktet før du har lest og forstått denne driftsinstruksen og de vedlagte «Generelle sikkerhetsinformasjonene»

(dokumentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med produktet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Magnetborestativets formål:

Magnetborestativ til festing av en bormaskin til boring med kjerne- og spiralbor, til brotsjing og gjengeskjæring på materialer med magnetiserbar overflate med FEINGodkjente innsatsverktøy og tilbehør i værbeskyttede omgivelser.

Spesielle sikkerhetsinformasjoner.

Trekk støpselet ut av stikkontakten og/eller ta batteriet ut av elektroverktøyet før du utfører maskininnstillinger eller skifter ut tilbehørsdeler. En uvilkårlig starting av elektroverktøy er årsak til mange uhell.

Før elektroverktøyet monteres må magnetborestativet oppbygges riktig. En riktig oppbygging er viktig for å forhindre at benken bryter sammen.

Fest elektroverktøyet sikkert på magnetborestativet før du bruker det. Hvis elektroverktøyet sklir på magnetborestativet kan du miste kontrollen.

Magnetborestativet må Ikke overbelastes. En overbelastning av magnetborestativet kan føre til at magnetborestativet kanter.

Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke vislr, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot

fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevermasker må filtere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.

Ved fare for nedstyrtning må magnetborestativet sikres med medlevert spennstropp, særskilt ved arbeid i høyder, på loddrette bygningselementer eller over hodet. Ved strømbrudd eller hvis støpselet trekkes ut opprettholdes ikke magnetholdekraften.

Du må forhindre at det kommer (kjøle-)væsker inn I magnetborestativet, spesielt ved arbeid på vegger og tak. Hvis det renner væske inn er det fare for elektriske støt.

Bruk magnetborestativet kun på forskriftsmesslige Jordede stikkontakter. Bruk kun uskadede tilkoblingsledninger og jordede skjøteledninger som kontrolleres med jevne mellomrom. En ikke gjennomgående jordledning kan føre til elektriske støt.

Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsats-verktøy.

Det er forbudt å skru eller nagle skilt eller tegn på magnetborestativet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Ikke bruk tilbehør som ikke er spesleit beregnet og anbefalt av produsenten for dette magnetborestativet. Selv om du kan feste tilbehøret på magnetborestativet ditt, garante- rer dette ingen sikker bruk.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter (RCD) med en dimensjonert jordfeilstrøm på 30 mA eller mindre.

Bruksinformasjon.

ADVARSEL

Når det monteres et elektroverktøy som ikke er beregnet til bruk på magnetborestativet, kan magnetborestativet kante.

Bruk et magnetborestativ med egnede effektdata for din bormaskin.

Pass på at oppstillingsflaten for magnetfoten er plan, ren og rustfri. Fjern lakk- og sparkelsjikt.

Bruk magnetborestativet kun med innkoplet magnetfot. Ved arbeid på ikke magnetiserbare materialer må det brukes egnede FEIN-festeinnretninger som fås kjøpt som tilbehør, slik som f. eks. vakuumplate eller rørboreinnretning.

Ved arbeid på stålmaterialer med en tykkelse på mindre enn 12 mm, bør arbeidsstykket forsterkes med en ekstra stålplate på baksiden slik at magnetholdekraften sikres.

Bormaskinen må kun tilkoples til stikkontakten på baksiden av magnetborestativet.

42

no

Magnetfoten overvåkes av en strømsensor. Hvis magnetfoten er defekt, starter bormaskinen ikke.

Trekk Innsatsverktöyet kun ut av borehullet mens moto- ren går.

Hvis innsatsverktøyet blir hengende fast i materialet, stanser du bormaskinen og dreier innsatsverktøyet forsiktig ut mot urviserne.

Fjern eventuelt spon og utbort kjerne etter hver boring.

Ikke ta i sponene med hånden. Bruk alltid en sponkrok.

Ikke skad skjærene ved utskifting av innsatsverktøyet.

Ved kjerneboring av sjiktet material må du alltid fjerne kjernen og sponene etter hvert gjennomboret sjikt.

! Bormaskinen må ikke bevege seg automatisk nedover med innsatt verktøy, eventuelt må sekskantmutteren trekkes til. (se side 11)

Ved forskyvning av magnetborestativet med montert bormaskin kan enheten kante ved utkoplet magnet. Sørg for at magnetborestativet eventuelt er sikret med en spennstropp.

Vedlikehold og kundeservice.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av FEIN eller verksteder som er autorisert av FEIN, slik at det ikke oppstår fare for sikkerheten.

Følgende deler kan du skifte ut selv etter behov:

Innsatsverktøy, sponbeskyttelse, dreiekryss med håndtakspak, bormaskin-holder

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Kun en del av det beskrevne eller illustrerte tilbehøret i denne driftsinstruksen inngår i leveransen av elektroverktøyet.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
